INSTRUKCJA OBSŁUGI 31A030 DEDRA

PL Palnik gazowy z zapłonem PIEZO

Instrukcja obsługi z kartą gwarancyjną

PL Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

1. Zdjęcia i rysunki

[e-mail] www.dedra.pl

PL Spis treści

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Bezpieczeństwo pracy.
4. Przeznaczenie urządzenia
5. Ograniczenia użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obstługowe
11. Kompletacja urządzenia

Ważne: przeczytać instrukcję uważnie, aby zapoznać się urządzeniem przed połączeniem go z pojemnikiem na gaz.

Zachować instrukcję do wykorzystania w przyszłości."

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną pożaru lub poważnych obrażeń.

2. Opis urządzenia

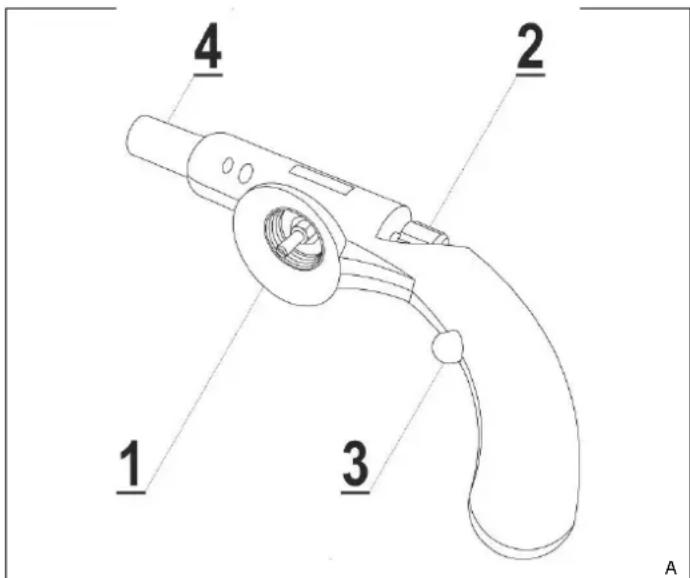

Rys. A (31A010): 1. - Iglica, 2 - Regulator płomienia, 3 - Włącznik piezoelektryczny, 4 - Dysza palnika.

3. Bezpieczeństwo pracy.

To urządzenie może być wykorzystywane tylko z pojemnikami zawierającymi butan (propan/butan) z gwintem 7/16 cala, zgodnymi z EN 417. Próba zamocowania innego rodzaju pojemnika może powodować zagrożenie.

Nigdy nie przyłączać pojemnika bez zapoznania się z instrukcją obsługi pojemnika. Nie zmieniać kompletacji i nastaw urządzenia. Próby zmiany ustawień lub budowy zestawu oraz demontaż niektórych części lub stosowanie ich do celów innych niż są przeznaczone mogą być niebezpieczne.

Sprawdzić uszczelki (między urządzeniem a pojemnikiem) czy są na swoim miejscu i czy są w dobrym stanie techniczny, zanim zamocuje się pojemnik z gazem. Nie używać urządzenia, jeżeli uszczelki są uszkodzone lub zużyte.

Nie używać urządzenia, jeśli jest uszkodzone, nieszczelne, lub które nie działa prawidłowo.

Przed przyłączeniem pojemnika z gazem zamknąć zawory zestawu. Nie palić tytoniu w trakcie zmiany pojemników.

Użytkować urządzenie w dobrze wentylowanych miejscach, zgodnie z wymaganiami krajowymi dotyczącymi: dopływu powietrza do spalania oraz unikania niebezpiecznego gromadzenia się niespalonych gazów.

Urządzenie powinno być używane z dala od materiałów łatwo palnych.

Należy zachować co najmniej 5 metrów odległości pomiędzy wylotem palnika, a przyległymi powierzchniami (ściany, sufity). Nigdy nie kierować wylotu palnika w stronę ludzi lub zwierząt.

Pojemniki na gaz powinny być wymieniane w dobrze przewietrzanych miejscach, najlepiej na zewnątrz pomieszczeń, z dala od jakichkołwiek źródeł ognia, takich jak otwarty płomień, palniki piłotowe, grzejniki elektryczne i z dala od innych ludzi. Jeśli dojdzie do wycieku (czuc zapach gazu), niezwłocznie przenieść urządzenie do dobrze wentylowanej, wolnej od źródeł zapłonu przestrzeni, gdzie wyciek może zostać złokalizowany i zańzymany. Wszelkie próby szczelności przeprowadzać na zewnątrz. Nie wolno sprawdzać szczelności za pomocą płomienia, do tego celu użyć pieniącej się wody z mydłem.

Sprawdzenia szczelności można dokonać tylko na zewnątrz pomieszczeń. Nie próbować wykrywać przecieków używając płomienia, używać w tym celu wody mydlanej bądź preparatów do sprawdzania szczelności.

W trakcie pracy wyloty palników nagrzewają się do wysokiej temperatury. Trzymać dzieci i osoby postronne z dala od urządzenia.

Przed wymianą pojemnika sprawdzić, czy pojemnik jest pusty. W tym celu potrząsnąć urządżdeniem i sprawdzić, czy w pojemniku znajduje się skroplony gaz. W przypadku pojemników przebijanych nigdy nie wymieniać ich przed upewnieniem się, czy są całkowicie pusłe.

Przed podłączeniem nowego pojemnika na gaz, sprawdź czy palniki są wygaszone, a zawór zakręcony. Przed podłączeniem nowego pojemnika na gaz do urządzenia, sprawdź uszczelnienia. Pojemnik na gaz wymieniać na zewnątrz pomieszczeń i z dała od ludzi.

Nie modyfikować urządzenia.

W przypadku potrzeby wysłania urządzenia do producenta lub serwisu, należy je ostudzić, odiączyć pojemnik z gazem, a następnie zapakować urządzenie w papierowe opakowanie jednostkowe i zabezpieczyć stosowanie do wybranego rodzaju transportu. Zabronione jest wysyłanie urządzenia wraz z pojemnikiem gazowym. Transportowanie środków niebezpiecznych podlega ograniczeniom.

Nie odkładać zapalonego palnika.

Pracować tylko w czystym miejscu, z dala od materiałów palnych lub zatłuszczonych. Nosić niezatłuszczone ubranie.

Stosować środki ochrony wzroku.

Stosować odpowiednią ochronę dróg oddechowych. Rozpylić młę wodną aby zminimalizować i ograniczyć rozprzestrzenianie gazu. Unikać wdychania dymów spawalniczych/lutowniczych.

Podczas pracy przestrzegać zaleceń dotyczących: zużycia gazu (przy normalnych nastawieniach) odpowiednio do każdego z akcesoriów oraz okresu trwałości pojemników.

Odlączyć pojemniki, jeżeli zestaw nie będzie używany przez dłuższy czas lub w przypadku transportowania pojazdem. Przechowywać i transportować pojemniki w pozycji stojącej. Chronić przed dziećmi

Używać tylko wyspecyfikowanych części zamiennych. Nigdy nie używać zestawu z uszkodzoną częścią.

W razie wycieku gazu, należy natychmiast zgasić płomień palnika i oddalić się od wszelkich źródeł ognia i wysokiej temperatury. Postępować zgodnie z informacjami zawartymi w karcie charakterystyki produktu dołączonej do zbiornika z gazem.

Kierować się pod wiatr. Odizolować skażony teren, nie dopuszczać do niego osób postronnych. Starać się zatrzymać lub przynajmniej ograniczyć uwolnienie do środowiska w miarę możliwości.

4. Przeznaczenie urządzenia

Palnik gazowy z zapłonem PIEZO jest przeznaczony do lutowania, osuszania oraz podgrzewania. Dzięki zastosowaniu nabojów z gazem (propan/butan) możliwe jest stosowanie palnika w miejscach, gdzie nie ma dostępu do zasilania elektrycznego. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Zabrania się samowolnych zmian w budowie urządzenia

Urządzenie może być wykorzystywane tylko z pojemnikiem wyposażonym w gwint 7/16 cala. Próba zamocowania innego rodzaju pojemnika może powodować zagrożenie. Pojemniki powinny być zgodne z normą EN 417.

Samowolne zmiany w budowie, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracyUżywać tylko w dobrze wentylowanych przestrzeniach. Zapewnić dostęp wystarczającej do spalania gazu ilości powietrza.

6. Dane techniczne

Model	31A030
Moc palnika [kW]	3,0
Temperatura max. [°C]	1200
Spalanie [g/h]	218
Dopuszczalny pojemnik – gwint ["]	7/16
Dopuszczalny pojemnik – gaz	Butan (propan/butan)

7. Przygotowanie do pracy

Uwaga: Sprawdzić uszczelki (między urządzeniem i pojemnikiem z gazem) czy są na swołm mlejscu i czy są w dobrym stanie technicznym, zanim zamocuje się pojemnik z gazem. Nie używać urządzenie, jeśli uszczelki są uszkodzone lub zużyte. Nie używać urządzenia, jeśli jest uszkodzone, nieszczelne, lub gdy nie działa prawidłowo.

Palnik gazowy dostarczany jest bez pojemnika z gazem. W celu zamontowania pojemnika z gazem należy:

- zamknąć zawór gazowy

- wsunąć pojemnik z gazem w kołnierz palnika

- dokręcić zbiornik do palnika; podczas dokręcania iglica przebije membranę zbiornika

Każdorazowo, po założeniu pojemnika z gazem, sprawdzić szczelność, stosując wodę mydlaną bądź preparaty do sprawdzania szczelności. W przypadku braku szczelności nie używać palnika.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

W celu włączenia palnika, należy odkręcić zawór palnika, a następnie nacisnąć przycisk włącznika piezoelektrycznego. Wyregulować płomień zaworem palnika. Regulacji należy dokonać za pomocą pokrętła regulacji (rys. a poz. 2). Płomień powinien mieć kolor niebieski i palić się bez przeszkód (przerywanie, migotanie itd.). Odczekać ok. 1 minuty obserwując płomień i utrzymując palnik w takiej pozycji, aby zasobnik z gazem znajdował się w pozycji pionowej. Jeżeli nie występują żadne nieporządane zjawiska (zmiana koloru płomienia na żółty bądź pomarańczowy, przerywane płomienia id.) można rozpocząc pracę.

W cely wyłączenia palnika należy zakręcić zawór palnika do oporu, odcinając w ten sposób dopływ gazu.

9. Użytkowanie urządzenia

UWAGA: elementy urządzenia mogą być bardzo gorące. Trzymać dzieci z dala od urządzenia.

Palnik gazowy służy do lutowania, podgrzewania, osuszania elementow, które wymagają takich procesów. Podczas pracy można przechylać lampę w zakresie 45 stopni w lewo i w prawo. Nie pracować z palnikiem przechylonm w większym zakresie. Zawsze sprawdzać zakres temperatur materiału, który poddawany jest procesom lutowania bądź podgrzewania. Nie kierować płomienia zbyt długo w jedno miejsce, podczas podgrzewania płynnie zmieniać miejsce ogrzewania. Nie odkładać palnika z zapalonym płomieniem.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania. Przed usunięclem zużytego pojemnika na gaz upewnić się, że palnik zgasł. Przed przystąpieniem do czynności osługowych zakręcić zawór palnika oraz poczekać do ostygnięcia urządzenia.

Wymiana pojemnika z gazem

Pojemnik na gaz wymieniać na zewnątrz, z dala od innych ludzi, z dala od źródeł zaplonu takich, jak ogień, kominek elektryczny itp. Wymieniać tylko puste pojemniki. Przed wymianą pojemnika na gaz upewnić się, że pojemnik jest pusty (potrząsnąć, aby usłyszeć, czy w środku jest płyn). Przed zamocowaniem nowego pojemnika na gaz, sprawdzić uszczelki

Odkręcić korpus wraz z pojemnikiem. Wyjąć pusty pojemnik. W celu założenia nowego pojemnika postępować zgodnie z punktem 6 instrukcji.

Czyszczene i konserwacja

Do czyszczenia stosować miękką, wilgotną tkaninę. W celu wyczyszczenia większych zabrudzeń stosować wodę z mydłem. Nie stosować agresywnych środków chemicznych

Przechowywanie i transport

Nie przechowywać z zamontowanym zbiornikiem z gazem. Przechowywać z zakręconym zaworem, w miejscach ciemnych, suchych, niedostępnych dla osób postronnych i dzieci.

Transportowanie środków niebezpiecznych (np. gazu) podlega ograniczeniom, dlageto zawsze transportować lampę bez zamontowanego zbiornika, w miarę możliwości w oryginalnym opakowaniu.

Pozbywanie się zużytych pojemników

Zużyte pojemniki należy wyrzucać do kontenerów na odpady metalowe.

11. Kompletacja urządzenia

1. Palnik gazowy - 1 szt.

Karta gwarancyjna

na

Nr katalogowy: ...... nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1) Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2) Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3) Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4) Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5) W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/łub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Palnik gazowy	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji
1) Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2) Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3) Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4) Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

5) Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

a) numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

b) plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

6) Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1) W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2) Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgioszenia reklamacji w terminie 7 dni.

3) Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maia 8. 05-800 Pruszków.

4) Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").

5) Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6) Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7) Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8) Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9) Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10) Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
