DED7164 - Piła DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Piła tarczowa
Model	DED7164
Marka	DEDRA
Wymiary (dł. x szer. x wys.)	30 x 20 x 25 cm
Waga	4,5 kg
Zasilanie	230 V ~ 50 Hz
Pobór mocy	1200 W
Średnica tarczy	185 mm
Głębokość cięcia (90°)	65 mm
Głębokość cięcia (45°)	45 mm
Prędkość obrotowa na biegu jałowym	4800 min⁻¹
Prowadnica laserowa	Tak, wbudowany
Odsysanie pyłu	Adapter do zewnętrznego odkurzacza
Regulacja prędkości obrotowej	Bezstopniowa
Ruch wahadłowy	4-stopniowy
Blokada wrzeciona	Tak
Łagodny rozruch	Tak
Zabezpieczenie przed ponownym uruchomieniem	Tak
Osłona	Zabezpieczenie przed odrzutem, regulowana
Dodatkowy uchwyt	Tak, gumowany
Szczotki węglowe	Wymienne
Kabel	2 m, H07RN-F
Zawartość zestawu	Tarcza, prowadnica równoległa, klucz imbusowy, adapter do pyłu

Często zadawane pytania - DED7164 DEDRA

Jak wymienić tarczę w pile DEDRA DED7164?

Naciśnij blokadę wrzeciona, odkręć śrubę mocującą tarczę za pomocą dołączonego klucza imbusowego, usuń starą tarczę i zamocuj nową. Zwróć uwagę na kierunek obrotów. Dokręć śrubę.

Jak ustawić głębokość cięcia?

Poluzuj dźwignię na płycie podstawy, ustaw żądaną głębokość na skali i ponownie dokręć dźwignię. Wykonaj próbne cięcie na kawałku materiału.

Czy mogę używać piły bez odsysania pyłu?

Tak, dyszę można zdjąć. Zalecamy jednak korzystanie z odsysania, aby poprawić widoczność i żywotność urządzenia.

Dlaczego tarcza nie obraca się prawidłowo?

Sprawdź, czy tarcza jest prawidłowo osadzona i czy blokada wrzeciona jest całkowicie zwolniona. Uszkodzona lub nieprawidłowo zamocowana tarcza może powodować wibracje.

Jak czyścić DEDRA DED7164?

Odłącz urządzenie od sieci. Wyczyść obudowę suchą szmatką. Usuń trociny za pomocą pędzla lub odkurzacza. Wyczyść tarczę odpowiednim środkiem czyszczącym.

Kiedy należy wymienić szczotki węglowe?

Gdy długość szczotek spadnie poniżej 5 mm lub piła traci moc pod obciążeniem. Zastępcze szczotki są dostępne u DEDRA lub w specjalistycznych sklepach. Zawsze wymieniaj obie szczotki jednocześnie.

Jakie rozmiary tarcz pasują?

Pasują tarcze o średnicy 185 mm z otworem 20 mm. Zwróć uwagę na maksymalną prędkość obrotową (min. 4800 min⁻¹).

Czy mogę używać piły do cięcia pod kątem?

Tak, płyta podstawy może być nachylona do 45°. Poluzuj śrubę blokującą, ustaw kąt i ponownie dokręć śrubę.

Czy DED7164 ma hamulec?

Tak, urządzenie jest wyposażone w automatyczny hamulec tarczy, który szybko zatrzymuje tarczę po wyłączeniu.

Gdzie znajdę części zamienne do DEDRA DED7164?

Części zamienne, takie jak tarcze, szczotki węglowe i przełączniki, są dostępne za pośrednictwem serwisu DEDRA lub autoryzowanych dealerów. Podaj numer modelu.

INSTRUKCJA OBSŁUGI DED7164 DEDRA

Pilarka tarczowa 18V

Instrukcja obsługi z kartą gwarancyjną

Akumulátorová kotoučová pila 18V

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawom autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenia użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obsługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia
13. Wykaz części do rysunku złożeniowego
14. Informacja dla użytkowników o pozbywaniu się urządzeń
    elektrycznych i elektronicznych
15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

Deklaracja zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku deklaracji zgodności prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem wykrzyknika i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Należy zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

A UWAGA Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia jest zabronione.

2. Opis urządzenia

Rys. A: 1. Rękojeść pomocnicza, 2. Blokada włącznika, 3. Włącznik główny, 4. Rękojeść główna, 5. Gniazdo akumulatora, 6. Wylot urobku, 7. Osłona piły tarczowej, 8. Pierścień dociskowy, 9. Śruba montażowa, 10. Pierścień oporowy, 11. Piła tarczowa, 12. Stopa robocza, 13. Blokada wrzeciona, 14. Pokrętło regulacji prowadnicy, 15. Zacisk pochylenia kątowego, 16. Pokrętło regulacji głębokości cięcia.

3. Przeznaczenie urządzenia

Pilarka ręczna z piłą tarczową do cięcia drewna jest przeznaczona do cięcia wszelkiego typu drewna i materiałów drewnopochodnych jak: sklejka, płyty wiórowe, itp. odpowiednio do jej wymiarów. Pilarka przystosowana jest do mechanicznego odprowadzania trocin, co znacznie ogranicza rozprzestrzenianie się urobku. Pilarka ręczna pozwala wykonać podstawowe operacje cięcia elementów drewnianych: piłowanie wzdłużne, piłowanie poprzeczne, piłowanie skośne, które szczegółowo opisano w dalszej części Instrukcji. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

⚠ UWAGA

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej “Dopuszczalnymi

warunkami pracy".

Pilarka może być użytkowane tylko i wyłącznie z piłami tarczowymi opisanymi w części "Zalecane akcesoria".

Pilarka nie może być stosowana do cięcia drewna okrągłego (gałęzi, okrąglaków itp.), niedopuszczalne jest także cięcie innych materiałów, które nie są drewnem (metale, ceramika, płyty gipsowo-kartonowe itp.).

UWAGA

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności

obstugowe nieopisane w Instrukcji

Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

DOPUSZCZALNE WARUNKI PRACY S2 10 (praca 10-minutowa)

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.

1. Dane techniczne

Model urządzenia	DED7164
Napięcie pracy [V]	18 d.c.
Stopień ochrony przed dostępem bezpośrednim	IP20
Prędkość obrotowa [min ^-1 ]	4000
Średnica piły tarczowej [mm]	165
Średnica otworu [mm]	20
Średnica króćca wyrzutnika urobku [mm]	40
Zakres pochylenia głowicy [°]	0-45
Max. grubość ciętego materiału dla 90° [mm]	55
Max. grubość ciętego materiału dla 45° [mm]	40
Poziom drgań mierzony na rękojeści a_h,ID [m/s ^2 ]	6,081
Niepewność pomiaru K [m/s ^2 ]	1,5
Emisja hałasu:
Poziom ciśnienia dźwięku L_pA [dB(A)]	82,7
Poziom mocy dźwięku L_wA [dB(A)]	93,7
Niepewność pomiarowa K_pA , K_wA [dB(A)]	3
Masa [kg]	2,2

Informacja na temat halasu i drgań.

Wartość łączona drgań a oraz niepewność pomiaru określono zgodnie z normą EN 62841-2-5 i podano w tabeli

Emisja hałasu została określona zgodnie z EN 62841-1, wartości podano powyżej w tabeli.

UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków

ochrony słuchu!

Deklarowana wartość emisji drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cykłu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono嫺czone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

UWAGA

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować

zestaw, składający się z urządzenia, akumulatora i ładowarki. Stosowanie innych akumulatorów i ładowarek jest zabronione.

Przed uruchomieniem sprawdzić, czy ruchome elementy i osłona piły tarczowej nie są uszkodzone. Obracając piłą tarczową upewnić się, czy układ napędowy nie jest zablokowany (tarcza powinna obracać się lekkim oporem), oraz czy piła tarczowa jest mocno dokręcona. W razie potrzeby dokręcić tarczę.

Urządzenie powinno być użytkowane, w miejscu dobrze oświetłonym. Włącznik znajduje się w rękojeści urządzenia. Silnik napędowy pracuje tak długo, jak długo naciskamy na włącznik. W czasie posługiwania się elektronarzędziem należy przyjąć taką pozycję, aby nie przewrócić się w czasie pracy.

7. Włączanie urządzenia

Urządzenie zasilane jest z akumulatora o napięciu 18V. Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy.

Przygotowanie pilarki do pracy

Poluzować śrubę zaciskową prowadnicy, wsunąć w kanał prowadzący stopy ślizgowej suwak prowadnicy. Ustawić prowadnicę na żądany wymiar, wykorzystując skalę milimetrową umieszczoną na suwaku. Punkt odniesienia stanowi prawe nacięcie na krawędzi płyty ślizgowej umieszczone w prawym górnym rogu patrząc na pilarkę z góry w pobliżu śruby motylkowej (szczegóły pokazano na rys. B).

⚠ UWAGA

Próby pracy bez obciążenia należy wykonywać tylko wtedy, kiedy elektronarzędzie jest zł.

Dokładność wymiarowa przekracza 1 mm. Zalecamy wykonać próbne cięcie na odpadzie materiału. Zakręcić śrubę zaciskową prowadnicy. Pilarka jest gotowa do pracy.

Aby uruchomić pilarkę należy najpierw nacisnąć kciukiem przycisk (rys. A, 2), a dopiero potem przycisnąć palcem wskazującym przycisk włącznika (rys. A, 3). Odwrotna kolejność uruchamiania nie jest możliwa.

8. Użytkowanie urządzenia

Piłowanie prostopadłe

Odłączyć źródło zasilania. Poluzować zacisk pochylenia kątowego (znajduje się na przedzie stopy urządzenia: Rys. A, poz. 15) na skali kątowej nastawić wartość. Zacisnąć zacisk dokręcając go w prawo do oporu. Pewnie zamocować, bądź ustawić materiał - tak, aby w czasie pracy przestrzegane były zasady pokazane na Rys. C. Podłączyć źródło zasilania.

Pilarka posiada system zabezpieczenia przed przypadkowym uruchomieniem. Aby uruchomić pilarkę należy najpierw przycisnąć przycisk z boku, następnie przycisk uruchamiający. Aby zatrzymać pilarkę zwolnić nacisk na przycisk i odczekać aż zatrzyma się piła tarczowa.

W przypadku odcinania długich elementów można stosować prowadnicę równoległą. Jeżeli odcinamy długie pasy o szerokości większej od zakresu pomiarowego prowadnicy należy stosować liniały. Prawidłowo prowadzić pilarkę (Rys. D.)

Zabroniona jest praca pilarką jak pokazano to na rysunkach E i F.

Piłowanie z ukosem do 45 stopni

Odłączyć źródło zasilania, poluzować zacisk pochylenia kątowego (Rys. A, poz. 15) ustawić na skali kątowej żądaną wartość. Podłączyć źródło zasilania i wykonać cięcie.

Zmiana głębokości cięcia

W razie potrzeby można zmienić głębokość cięcia. Należy poluzować zacisk głębokości i nastawić na skali na żądaną wartość (rys. A, 16). Zwykle ustawia się głębokość cięcia o 3 - 5 mm większą jak grubość materiału.

UWAGA

Należy pamiętać, iż ząb piły tarczowej, przy wychodzeniu z materiału wyrywa jego fragmenty zi.

Dlatego w przypadku cięcia materiałów, gdzie jakość krawędzi ma istotny wpływ na jakość pracy należy operować pilarką po stronie materiału, która nie jest później eksponowana. Uszkodzenia krawędzi można ograniczyć, stosując minimalne posuwy i piły tarczowe o dużej liczbie zębów.

Podczas pracy, w celu ograniczenia rozprzestrzeniania się urobku, zaleca się stosowanie odciągu wiórów lub odkurzaczy warsztatowych, np. odciągu wiórów DEDRA model DED7724, odkurzacza DED6598, DED6600, DED6601, DED6602 i innych.

UWAGA

W przypadku nagrzania się akumulatora powyżej 40°C, należy przerwać pracę i odczekać do mulatora.

Nadmierne nagrzanie się akumulatora może grozić jego awarią.

Dobór liczby zębów piły tarczowej do ciętego materiału

16-24 zęby - drewno grube ( twarde lub miękkie), płyta wiórowa. Cięcie wzdłużne (wzdłuż włókien drewna)

18-36 zęby - drewno cienkie, płyta wiórowa wraz z pokryciem laminowanym lub bez, pokrycia drewniane. Cięcie precyzyjne, szybkie, wzdłuż lub w poprzek włókien drewna.

24-48 zębów - do pokryć i wykończenia płyty, plansze z drewna zwykłego lub szlachetnego (1 lub 2-stronne), cienkie płyty, plastik, pleksiglas. Cięcie bardzo precyzyjne, powierzchnia cięcia bez wylupań.

40-60 zębów - Drewno twarde, płyty z tworzyw sztucznych. Cięcie bardzo precyzyjne

9. Bieżące czynności obsługowe

Regularnie oczyszczać całe elektronarzędzie, szczególnie uwagę poświęcając na oczyszczenie otworów wentylacyjnych elektronarzędzia. Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko rozładowywania nie należy przechowywać akumulatora kompletnie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu.

Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność. Ładowanie akumulatora opisane jest w instrukcji do akumulatora i ładowarki z linii SAS+ALL.

Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.
W razie konieczności wysyłki wkrętarki do serwisu celem dokonania naprawy, należy zabezpieczyć ją przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki

Sposób demontażu akumulatora

W celu demontażu akumulatora, należy chwycić urządzenie za rękojeść, a następnie wcisnąć przycisk zwalniający znajdujący się w przedniej części baterii. Wysunąć akumulator. W celu zamontowania akumulatora, należy wsunąć akumulator w gniazdo, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.

Zamocowanie, wymiana narzędzia roboczego

Przy blokady wrzeciona (Rys. A, 13) zablokować tarczę i za pomocą klucza ampułowego odkręcić śrubę pierścienia dociskowego pilarki. Zdjąć narzędzie z kołnierza oporowego. Założyć nową piłę i zamocować. Każdorazowo wymianę piły wykorzystać do dokładnego oczyszczenia komory piły tarczowej i do nasmarowania elementów ruchomych, jakie się tam znajdują.

Nie stosować pierścieni redukcyjnych.

Konserwacja urządzenia

Konserwacja obejmuje czynności obsługowe urządzenia wraz z osprzętem tj. akumulatorem i ładowarką.

Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do

źródła zasilania.

Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpieniem do czynności konserwacyjnych akumulator należy wysunąć z gniazda.

Konserwacja urządzenia polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego.

Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.

10. Części zamienne i akcesoria

Zalecane akcesoria

Urządzenie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL.

To urządzenie może być wyposażone w piły tarczowe do drewna o średnicy 165 mm i otworze montażowym ∅ 20. Prosimy uprzejmie stosować się do zaleceń producenta dotyczących doboru pił do wykonywanej pracy.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od

zasilania.

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Urządzenie nie działa	Uszkodzony włącznik Rozładowany akumulatorŻle zamontowany akumulator	Przekazać urządzenie do serwisuNaładować akumulatorZamocować poprawnie akumulator
Urządzenie rusza z trudem	Rozładowany akumulatorPrzekroczone dopuszczalne parametry pracy	Naładować prawidłowo akumulatorZmniejszyć obciążenie elektronarzędzia
Silnik przegrzewa się	Zapchane otwory wentylacyjnePrzekroczone dopuszczalne parametry pracyZbyt duży docisk narzędzia	Oczyścić otwory Wyłączyć elektronarzędzie, odłożyć pracę na czas całkowitego ostygnięcia wiertarko-wkrętarkiZmniejszyć obciążenie elektronarzędzia

12. Kompletacja urządzenia, uwagi końcowe

Kompletacja: 1. Pilarka tarczowa – 1 sztuka, 2. Prowadnica równoległa – 1 szt.

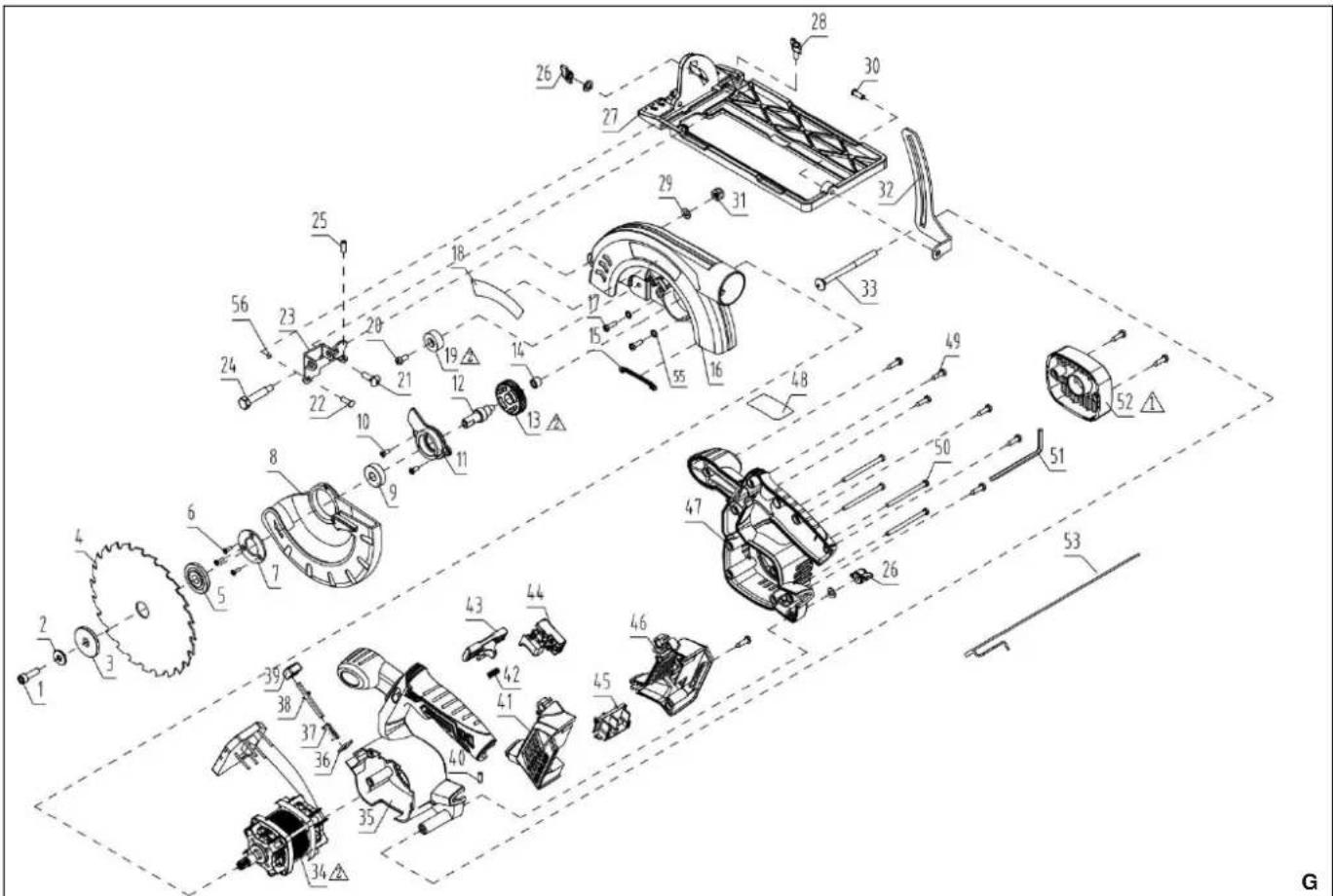

13. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Śruba mocująca tarczę	29	Podkładka płaska
2	Podkładka	30	Nit
3	Pierścień dociskowy	31	Nakrętka
4	Element tnący	32	Prowadnica stopy
5	Pierścień oporowy	33	Wkręt
6	Śruba	34	Silnik z falownikiem
7	Płytka dociskowa	35	Obudowa część lewa
8	Osłona tarczy	36	Pierścień filcowy
9	Łożysko 6000	37	Sprężyna trzpienia blokady wrzeciona
10	Śruba	38	Dźwignia blokady wrzeciona
11	Korpus łożyska	39	Osłona blokady wrzeciona
12	Wrzeciono	40	Nit
13	Koło zębate odbiorcze	41	Obudowa gniazda akumulatora
14	Łożysko	42	Sprężyna włącznika
15	Sprężyna	43	Przycisk włącznika
16	Obudowa	44	Włącznik
17	Śruba	45	Zatrzask akumulatora
18	Naklejka panelu sterowania	46	Obudowa gniazda akumulatora
19	Dystans	47	Obudowa część prawa
20	Śruba	48	Etykieta
21	Wkręt	49	Śruba
22	Nit	50	Śruba
23	Płytka regulacji kąta cięcia	51	Klucz
24	Śruba	52	Osłona plastikowa
25	Śruba mocujące	53	Prowadnica
26	Pokrętło regulacji kąta cięcia	54	Akumulator (brak w zestawie)
27	Stopa robocza	55	Podkładka sprężynująca
28	Pokrętło blokady	56	Uszczelniacz

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać

razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc

zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Karta gwarancyjna

na

Pilarka tarczowa

Nr katalogowy: DED7164 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce

Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnita się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
DED7164	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Tarcza	Nie objęta gwarancją

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah
