Typ produktu	Elektryczna rotacyjna kosiarka do trawy
Marka	Fieldmann
Model	FZR 2046-E
Źródło zasilania	230-240 V, 50 Hz
Pobór mocy	2000 W
Prędkość obrotowa silnika (bieg jałowy)	3300 obr./min
Szerokość koszenia	430 mm
Zakres wysokości koszenia	20 - 70 mm (6 pozycji)
Pojemność kosza na trawę	50 L
Waga (pusty)	15,40 kg
Poziom ciśnienia akustycznego (LpA)	83,6 dB(A), K=3 dB(A)
Poziom mocy akustycznej (LwA)	94,6 dB(A), K=1,80 dB(A)
Gwarantowany poziom mocy akustycznej	96 dB(A)
Poziom wibracji	3,45 m/s², K=1,5 m/s²
Regulacja wysokości koszenia	Dźwignia centralna, 6 pozycji
Regulacja uchwytu	Regulacja wysokości za pomocą dźwigni szybkiego zacisku
Funkcje bezpieczeństwa	Przycisk blokady bezpieczeństwa, hamulec ostrza, zalecany wyłącznik różnicowoprądowy (RCD)
Typ ostrza	Obrotowe ostrze stalowe
Wymagania dotyczące przedłużacza	Użyj ogranicznika kabla, trzymaj kabel z dala od ostrza
Wymagany montaż	Tak (uchwyt, kosz na trawę)
Zalecane zastosowanie	Kosiarka do trawy użytku domowego
Gwarancja	24 miesiące (z zastrzeżeniem warunków)

Często zadawane pytania - FZR 2046-E Fieldmann

Jak wyregulować wysokość koszenia w kosiarce Fieldmann FZR 2046-E?

Aby wyregulować wysokość koszenia, najpierw upewnij się, że kosiarka jest wyłączona, a ostrze się zatrzymało. Użyj centralnej dźwigni regulacji wysokości koszenia (Rys. 4), wysuwając ją na zewnątrz, ustawiając w jednej z 6 pozycji (20-70 mm), a następnie wsuwając ją, aby zablokować. Trawnik nie powinien być koszony krócej niż 4 cm, a nigdy nie usuwaj więcej niż jednej trzeciej wysokości trawy.

Jakie środki ostrożności należy podjąć przed użyciem tej kosiarki?

Zawsze dokładnie przeczytaj instrukcję. Noś solidne buty, długie spodnie, ochronę słuchu i oczu. Sprawdź obszar pod kątem kamieni i zanieczyszczeń. Upewnij się, że ostrze i kabel są nieuszkodzone. Użyj wyłącznika różnicowoprądowego (RCD) z maksymalnym prądem upływowym 30 mA. Trzymaj dzieci i zwierzęta z dala. Nigdy nie używaj w deszczu ani na mokrej trawie.

Jak uruchomić i zatrzymać kosiarkę?

Aby uruchomić: Podłącz przedłużacz do kosiarki i źródła zasilania. Naciśnij i przytrzymaj przycisk blokady bezpieczeństwa (Rys. 5, punkt 1), a następnie pociągnij dźwignię włącznika (Rys. 5, punkt 2) w kierunku uchwytu. Zwolnij przycisk blokady. Aby zatrzymać: Zwolnij dźwignię włącznika. Ostrze obraca się jeszcze przez kilka sekund; nie próbuj go zatrzymywać.

Co zrobić, jeśli kosiarka nadmiernie wibruje?

Zatrzymaj silnik i odłącz od zasilania. Sprawdź, czy ostrze jest uszkodzone lub niewyważone, lub czy wał silnika jest wygięty. Jeśli ostrze jest niewyważone, naostrz każdą krawędź tnącą równomiernie. Jeśli wibracje nie ustępują, skontaktuj się z autoryzowanym centrum serwisowym.

Jak dbać o ostrze?

Regularnie sprawdzaj ostrość i pewne mocowanie ostrza. Zawsze odłączaj kosiarkę od zasilania przed inspekcją. Jeśli ostrze jest tępe, naostrz je lub wymień na oryginalną część. Używaj rękawic ochronnych. Poluzuj śrubę w kierunku przeciwnym do ruchu wskazówek zegara, wymień ostrze i dokręć zgodnie z ruchem wskazówek zegara z odpowiednim momentem.

Czy mogę używać kosiarki bez kosza na trawę?

Tak, kosiarka może być używana bez kosza na trawę. Tylna osłona bezpieczeństwa (pozycja pionowa) kieruje skoszoną trawę na ziemię. Do mulczowania upewnij się, że trawa jest sucha, a wysokość koszenia jest odpowiednia. Kosiarka nie jest specjalnie zaprojektowana do mulczowania, ale najlepiej działa z suchą trawą.

Jaki jest prawidłowy sposób przechowywania kosiarki?

Po użyciu odłącz kabel zasilający i pozwól silnikowi ostygnąć. Oczyść kosiarkę z resztek trawy. Przechowuj w suchym miejscu niedostępnym dla dzieci. Uchwyt można złożyć, zwalniając dźwignie szybkiego zacisku w celu kompaktowego przechowywania. Zachowaj instrukcję i oryginalne opakowanie do przyszłego transportu.

Jak rozwiązać problem, jeśli kosiarka nie uruchamia się?

Sprawdź, czy przedłużacz jest prawidłowo podłączony do kosiarki i do gniazdka pod napięciem. Upewnij się, że przycisk blokady bezpieczeństwa i dźwignia włącznika są prawidłowo wciśnięte. Jeśli problem nie ustępuje, spust sterujący może być uszkodzony; skontaktuj się z autoryzowanym centrum serwisowym. Sprawdź również zasilanie (230-240 V, 50 Hz).

Co obejmuje gwarancja i jak złożyć roszczenie?

Gwarancja wynosi 24 miesiące od daty zakupu do użytku domowego. Obejmuje wady produkcyjne, ale nie obejmuje zużycia, uszkodzeń spowodowanych niewłaściwym użytkowaniem ani nieautoryzowanych napraw. Aby zgłosić roszczenie, przedstaw paragon, kartę gwarancyjną i produkt dealerowi lub autoryzowanemu centrum serwisowemu. Utrzymuj produkt w czystości i kompletnym stanie.

Jak wymienić kabel zasilający w przypadku uszkodzenia?

Jeśli kabel zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego agenta serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia. Nie używaj kosiarki z uszkodzonym kablem. Skontaktuj się z obsługą klienta Fieldmann lub autoryzowanym centrum serwisowym w celu wymiany.

INSTRUKCJA OBSŁUGI FZR 2046-E Fieldmann

Elektryczna kosiarka ogrodowa INSTRUKCJA OBSŁUGI

Dziękujemy za zakupienie tej ogrodowej elektrycznej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA 60
   Ważne ostrzeżenia dotyczące bezpieczeństwa 60
   Opakowanie....60
   Instrukcja obsługi....60
2. SYMBOLE....61
3. OPIS (RYS. 1)....62
4. ZASADY BEZPIECZNEJ PRACY 63
   Pozostałe ryzyka....63
   Zanim zaczniesz korzystać z kosiarki....64
   Przygotowanie do eksploatacji....64
   Obstuga 65
   Konserwacja i przechowywanie 65
5. MONTAŻ 66
   5.1 Uchwyt 66
   5.2 Montaż i założenie kosza....67
   5.3 Przedłużacz / zabezpieczenie przedłużacza 67
6. EKSPLOATACJA....68
   6.1 Ustawienia wysokości koszenia 68
   6.2 Ustawienie WYSOKOŚCI uchwytu....68
   6.3 Podłączanie urządzenia do sieci elektrycznej....68
   6.4 Włączanie/wyłączanie kosiarki 68
7. DANE TECHNICZNE 69
8. Rozwiązwanie problemów....70
9. KONSERWACJA....71
   9.1 Wymiana noża 71
10. LIKWIDACJA....72

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich elementów produktu.
* Przechowuj wyrób w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

OPAKOWANIE

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

INSTRUKCJA OBSŁUGI

Przed rozpoczęciem pracy z urządzeniem przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy ze starannością zachować do wglądu. Przynajmniej w czasie okresu gwarancyjnego zaleca się zachować oryginalne opakowanie włącznie z wewnętrznym materiałem pakowym, paragon i kartę gwarancyjną. W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją wraz z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi przestankę do prawidłowego użytkowania urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. SYMBOLE

Przed użyciem urządzenia zapoznaj się z zaleceniami dotyczącymi jego obsługi.

Osoby towarzyszące powinny znajdować się w dostatecznej odległości.

Zachowaj ostrożność podczas pracy z ostrzami. Ostrza obracają się również po wyłączeniu silnika. Przed rozpoczęciem konserwacji lub w przypadku uszkodzenia kabla wyjmij wtyczkę z gniazdka.

Utrzymuj kabel zasilający z dostatecznej odległości od ostrzy.

Ostrza obracają się również po wyłączeniu urządzenia. Przed kontaktem ze wszystkimi częściami urządzenia odczekaj na jego całkowite zatrzymanie.

Nie koś trawy podczas deszczu i nie pozostawiaj kosiarki pod gołym niebem podczas deszczu.

Używaj ochronników słuchu. Używaj środków ochrony wzroku. Używaj środków ochrony dróg oddechowych.

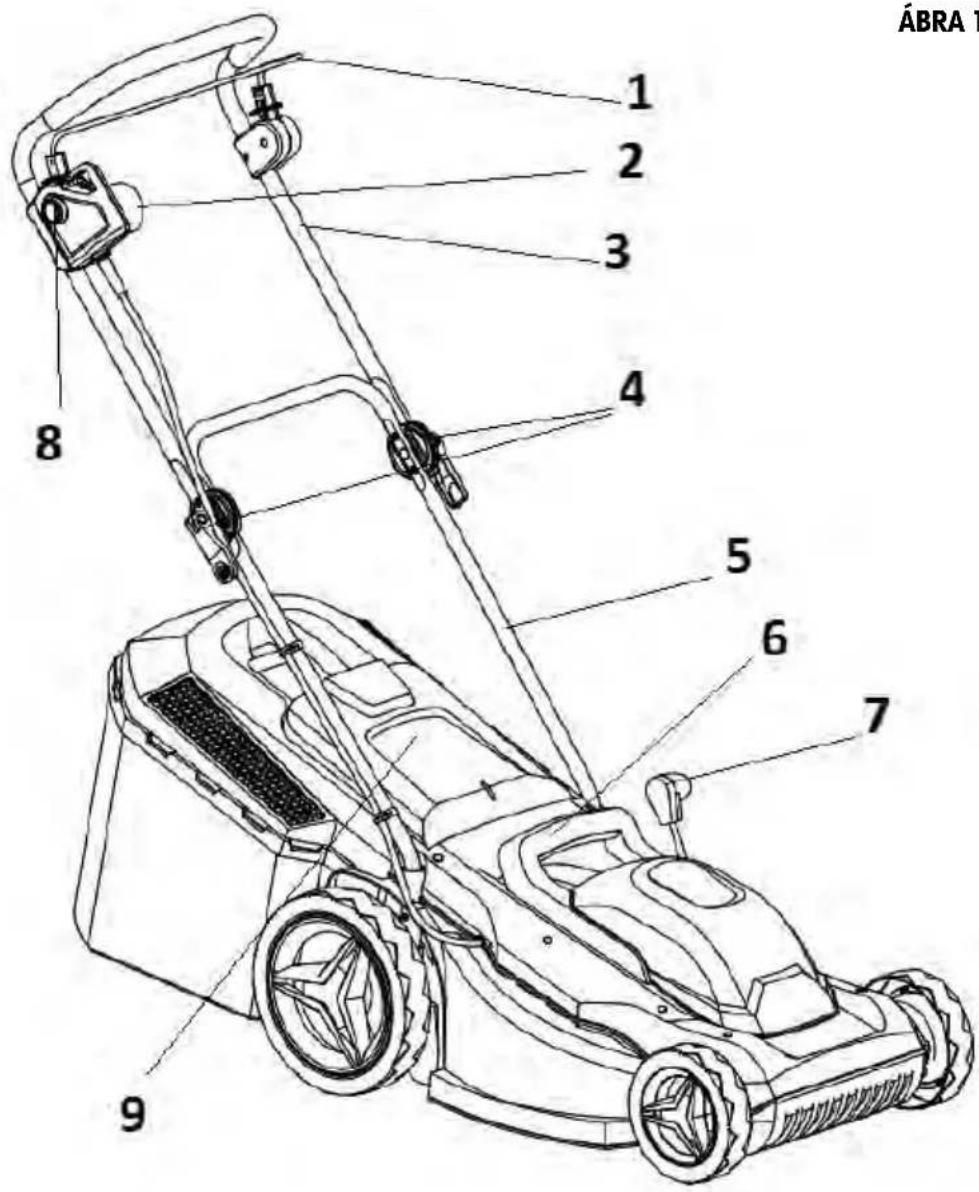

3. OPIS (RYS. 1)

1. Wyłącznik główny
2. Gniazdo kabla zasilającego
3. Górna część uchwytu
4. Mechanizm do szybkiego montażu uchwytu
5. Dolna część uchwytu
6. Uchwyt do transportu
7. Dźwignia regulacji wysokości koszenia
8. Bezpiecznik wyłącznika głównego
9. Pokrywa kosza / Tylny defl ektor

ÁBRA 1

4. ZASADY BEZPIECZNEJ PRACY

Nigdy nie używaj urządzenia, jeśli kabel zasilający jest uszkodzony lub w sposób widoczny zużyty.
Jeśli podłączysz kosiarkę z uszkodzonym kablem do źródła napięcia, a następnie dotkniesz miejsca, na którym izolacja jest uszkodzona, przed odłączeniem kosiarki od źródła napięcia, narażasz się na ryzyko porażenia prądem elektrycznym.
Nigdy nie dotykaj również nożów, dopóki urządzenie nie zostanie odłączone od źródła zasilania i dopóki noże nie przestaną się obracać.
Zadbaj o to, aby przedłużacze nigdy nie były w kontakcie z nożami. Noże mogą uszkodzić izolację kabli, przez co może dojść do powstania ryzyka porażenia prądem elektrycznym w razie dotknięcia częścią ciała odizolowanego przewodu znajdującego się pod napięciem.
Odłącz urządzenie od źródła napięcia (tj. wyciągnij wtyczkę kabla zasilającego z gniazda sieciowego):

• Jeśli musisz pozostawić urządzenie bez nadzoru
• Jeśli zamierzasz usunąć usterkę
• Przed każdą kontrolą, każdym czyszczeniem czy naprawą
• Jeśli podczas koszenia natrafi sz na przedmiot obcy
• Jeśli urządzenie nadmiernie wibruje.

Zapoznaj się dokładnie z zasadami bezpiecznej pracy z urządzeniem oraz z instrukcją obsługi.
Zalecenia: Podłączaj urządzenie tylko do takiego źródła napięcia, które jest wyposażone w wyłącznik różnicowopрядowy (RCD) o maksymalnej wartości znamionowego prądu różnicowego 30 mA.
Jeśli kabel zasilający jest uszkodzony, należy go oddać do wymiany przez producenta lub serwis.
Urządzenia nie powinny obsługiwać osoby o ograniczonych zdolnościach fi zycznych, sensorycznych lub mentalnych (łącznie z dziećmi). Ponadło z urządzenia nie powinny korzystać osoby o niewielkim doświadczeniu oraz osoby, których wiedza techniczna jest niedostateczna do obsługi tego urządzenia Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem osoby odpowiedzialnej lub po ich należytym pouczeniu w kwestii zasad bezpieczeństwa pracy.
Jeśli w pobliżu urządzenia poruszają się dzieci, należy koniecznie zadbać o to, aby się nim nie bawiły.
Uczucie mrowienia w rękach czy brak czucia w rękach świadczy o nadmiernych wibracjach urządzenia.

W takim wypadku należy skrócić pracę, dokonywać wystarczająco długich przerw, rozdzielić ją na kilka osób lub w przypadku długiego używania kosiarki używać specjalnych rękawic przeciwwibracyjnych.

Nieuniknionym zjawiskiem towarzyszącym użytkowaniu kosiarki jest hałas podczas pracy. Prace, którym towarzyszy hałas, należy wykonywać wyłącznie w wyznaczonych godzinach, tzn. w godzinach, w których wykonywanie takich czynności jest zwyczajowo przyjęte. Szanuj porę ciszy i staraj się ograniczyć pracę do niezbędnego czasu.

Zalecamy również, aby obsługa urządzenia i osoby znajdujące się bezpośrednio w pobliżu kultywatora były wyposażone w ochronniki słuchu.

POZOSTAŁE RYZYKA

* Pomimo tego, że nasze produkty są skonstruowane tak, aby odpowiadały obowiązującym normom technicznym i przepisom bezpieczeństwa, obsługa urządzenia może ze sobą nieść dla jego użytkowników niektóre ryzyka:

• Z przestrzeni wokół mechanizmu tnącego mogą odlatywać kamienie lub ich ułamki.
• Jeśli obsługa urządzenia nie będzie używać podczas pracy ochronników słuchu, naraża się na ryzyko ogluchnięcia.

• Obrażenia palców podczas konserwacji noża

• Wdychanie cząsteczek skoszonej trawy

• Porażenie prądem elektrycznym przy dotknięciu nieizolowanych części.

Urządzenia nie powinny obsługiwać osoby o ograniczonych umiejętnościach fi zycznych, sensorycznych lub mentalnych (łącznie z dziećmi), ewentualnie osoby bez doświadczenia czy osoby, których wiedza techniczna związana z tym zadaniem jest ewidentnie niedostateczna. Mogą one obsługiwać urządzenie wyłącznie pod nadzorem innej kompetentnej osoby lub po uzyskaniu dokładnych instrukcji w kwestii zasad bezpiecznej pracy z urządzeniem.

Jeśli w pobliżu urządzenia poruszają się dzieci, należy koniecznie zadbać o to, aby się nim nie bawiły.

UWAGA! Przed użyciem tej kosiarki do trawy dokładnie przeczytaj instrukcję obsługi. Upewnij się, że zapoznałeś się dokładnie z wszystkimi elementami sterowania. Przestrzeganie zasad bezpiecznej pracy z urządzeniem minimalizuje ryzyko wybuchu pożaru, porażenia prądem elektrycznym lub obrażeń mechanicznych.

Zachowaj instrukcję obsługi do użytku w przyszłości.

* Na skutek nieprawidłowego użytkowania urządzenia powstaje ryzyko obrażeń. Użytkowanie kosiarki do trawy może spowodować u użytkownika lub osób znajdujących się w pobliżu poważne obrażenia, dlatego należy nieustannie przestrzegać zasad jej bezpiecznego użytkowania, aby wykluczyć takie ryzyko.

W tym zakresie użytkownik jest odpowiedzialny za bezpieczeństwo pracy z urządzeniem. Nigdy nie używaj również urządzenia, jeśli będzie w nim brakować jakichkolwiek elementów zabezpieczających lub jeśli jakikołwiek element nie będzie sprawnie działać.

ZANIM ZACZNIESZ KORZYSTAĆ Z KOSIARKI

Przeczytaj uważnie wszystkie zalecenia podane w niniejszej instrukcji obsługi. Zapoznaj się dokładnie z elementami sterowania urządzenia i zasadami jego prawidłowego użycia.
Nigdy nie pozwałaj dzieciom ani osobom, których nie znasz i nie wiesz z掌控ycią, że zapoznały się z elementami sterowania i zasadami bezpiecznej pracy z tym urządzeniem, aby samodzielnie używały kosiarki. Lokalne przepisy prawne mogą również określać minimalną granicę wieku, od którego jest dozwolona samodzielna obsługa tego typu urządzeń. Prosimy o zapoznanie się z odpowiednimi ustawami regulującymi tę problematykę w Twoim kraju.
Nigdy nie używaj kosiarki, jeśli w jej pobliżu będą się poruszać osoby, w szczególności małe dzieci lub zwierzęta domowe.
Pamiętaj, że użytkownik urządzenia niesie pełną odpowiedzialność za ewentualne obrażenia lub szkody majątkowe spowodowane na skutek eksploatacji urządzenia.

PRZYGOTOWANIE DO EKSPLOATACJI

Podczas pracy należy nosić odpowiednie obuwie i spodnie z długimi nogawkami. Nigdy nie pracuj z kosiarką, jeśli masz bose nogi lub jeśli masz na nogach sandały.
* Przed rozpoczęciem pracy sprawdź teren i usuń wszelkie przedmioty, które mogą zostać odrzucone przez urządzenie.

UWAGA! Przed każdym użyciem urządzenia sprawdź, czy nie jest uszkodzony lub nadmiernie zużyty nóż tnący, czop i jego mocowanie oraz cała konstrukcja kosiarki. Jeśli chcesz wymienić uszkodzoną lub zużytą część, która nie występuje w urządzeniu w jednym egzemplarzu, wymień zawsze cały komplet, aby wymiana nie spowodowała utraty równowagi.

OBSŁUGA

* Obsługuj urządzenie wyłącznie przy świetle dziennym lub przy dostatecznie silnym sztucznym oświetleniu.
* O ile to możliwe, nie koś mokrej trawy.
Zadbaj o to, aby podczas pracy mieć stabilną postawę i mocne wsparcie.
Nie biegaj za kosiarką, ale zawsze chodź w normalnym tempie.
Podczas pracy z kosiarką obowiązują następujące zasady ogólne: Podczas koszenia na zboczu nie chodzi w kierunku w góre i w dół, ale zawsze wzdłuż poziomic, a więc poziomo, prostopadle do nachylenia stoku.
* Przy każdej zmianie kierunku podczas pracy na zboczu należy zachować ostrożność.
Nigdy nie używaj kosiarki na wyjątkowo stromych zboczach.
Jeśli musisz przyciągnąć kosiarkę podczas pracy do siebie lub jeśli podczas koszenia konieczne jest poruszanie kosiarką do tyłu, zachowaj zwiększona ostrożność.
* Jeśli przemieszczasz urządzenie lub jeśli przejeżdżasz nim po powierzchni bez trawy, wyłącz zawsze napęd noży.
Nigdy nie korzystaj z urządzenia, jeśli stwierdzisz, że ma uszkodzone pokrywy lub jeśli brakuje na nim jakiegokolwiek elementu zabezpieczającego, jak np. odrzutniki i wyłapywacze skoszonej trawy.
Uruchamiaj silnik wyłącznie w sposób opisany w instrukcji obsługi dbając przy tym, aby nogi nie znajdowały się w pobliżu noży.
Podczas uruchamiania silnika nigdy nie pochylaj urządzenia, o ile nie jest to konieczne do rozruchu kosiarki. W takim wypadku przechyl kosiarkę do góry tą stronę, która jest bardziej oddalona od Ciebie.
Nigdy nie wkładaj rąk ani nóg pod kosiarkę, w szczególności w pobliżu ruchomych części. Nigdy nie zakrywaj otworu wyrzułowego skoszonej trawy.
Nigdy nie przemieszczaj urządzenia z włączonym silnikiem.
Zawsze najpierw wyłącz silnik i wyjmij wtyczkę kabla zasilającego z gniazdka, a dopiero potem zacznij usuwać usterki lub opróżniać kosz na skoszoną trawę.

• Postępuj w ten sam sposób przed każdą kontrolą, czyszczeniem lub naprawą urządzenia.
• Jeśli podczas koszenia natrafi sz na przedmiot obcy, sprawdź, czy doszło do uszkodzenia kosiarki. Jeśli tak się stało, przed ponownym uruchomieniem silnika należy naprawić uszkodzenie.
• Postępuj w ten sam sposób, jeśli urządzenie zacznie niezwykle mocno wibrować (dokonaj natychmiast kontroli urządzenia!)

* Wyłącz silnik za każdym razem, kiedy odchodzisz od urządzenia.

KONSERWACJA I PRZECHOWYWANIE

Zadbaj o to, aby wszystkie nakrętki, czopy i wkręty zostały prawidłowo dokręcone. Zapewni to bezpieczną pracę urządzenia.
Sprawdzaj regularnie, czy kosz zbiorczy nie jest uszkodzony lub nadmiernie zużyty.
* Natychmiast wymień zużyte lub uszkodzone części na nowe, przyczyni się to do bezpiecznej pracy kosiarki.
Podczas kalibrowania elementów, które można ustawić, uważaj, aby nie przytrzasnąć palców pomiędzy ruchomymi częściami a stałą częścią urządzenia. Jeśli chcesz przechowywać kosiarkę w pomieszczeniu zamkniętym, poczekaj do momentu wychłodzenia silnika.

5. MONTAŻ

Montaż jest prosta, o ile będziesz postępować zgodnie z następującymi zaleceniami:

5.1 UCHWYT

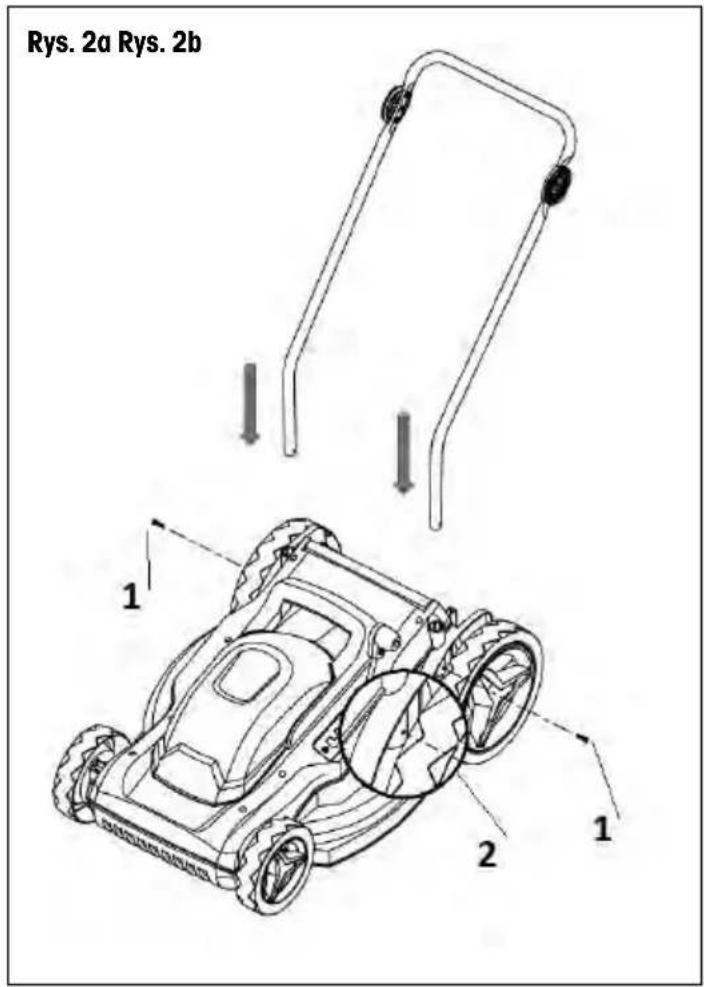

Umieść dolną część uchwytu w ramie kosiarki (patrz rys. 2a) i przymocuj śrubami 1 z boku kosiarki (patrz rys. 2).

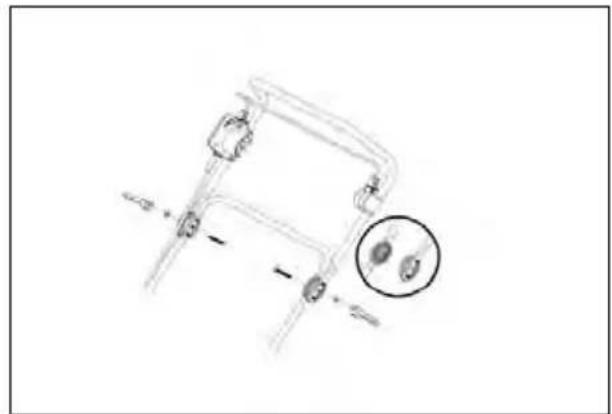

Przymocuj górną część uchwytu do dolnego uchwytu za pomocą śrub i nakrętki z szybkozłączką. Na stronie zewnętrznej pod nakrętką rękojeści zaciskowej musi być zamontowana podkładka (rys. b2).

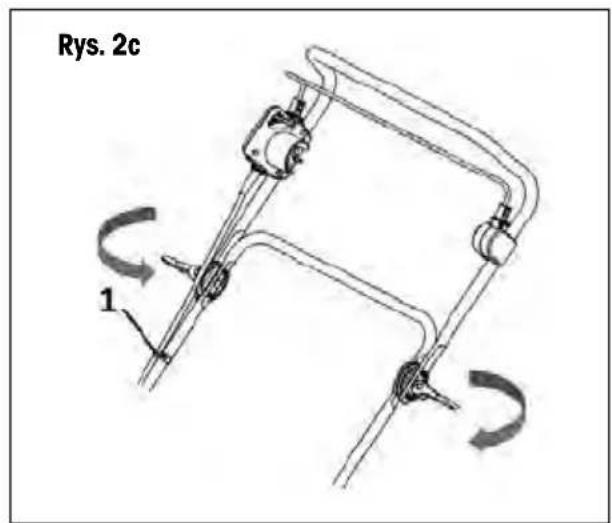

Uchwyt stożkowy umożliwia dopasowanie wysokości uchwytu do potrzeb operatora. Po ustawieniu wysokości należy zabezpieczyć uchwyt za pomocą dźwigni szybkiego montażu (patrz rys. 2c). Kabel głównego przełącznika należy zabezpieczyć na uchwycie za pomocą załączonego zacisku (patrz rys. 2c 1).

Uwaga:

• Nie dokręcaj zbyt mocno nakrętek szybkomocujących. Uchwył nie może się ruszać, ale dźwignię powinno się dać bez problemu odbezpieczyć.
• Po odblokowaniu rękojeści zaciskowych można złożyć uchwyt do celu transportu lub przechowywania kosiarki.

Pure mechanical linkage diagram without any text, numbers, or symbols

5.2 MONTAŻ I ZAŁOŻENIE KOSZA.

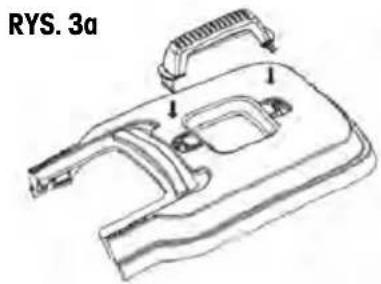

Wsuń uchwył do pokrywy kosza zbiorczego. Por. rys. 3a.

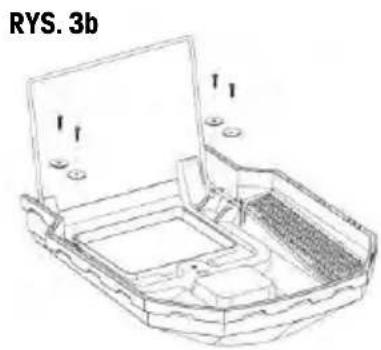

* Przymocuj ramę do górnej pokrywy kosza z tworzywa sztucznego za pomocą 4 dostarczonych śrub z podkładkami. Rys. 3b
Nasadź część tekstylną na pokrywę kosza i ramę. Rys. 3c
Założenie kosza: Podnieś tylną pokrywę (patrz rys.1, punkt 9). Trzymaj ją podniesioną i nasadź kosz.

Uwaga: Jeśli nie chcesz korzystać z funkcji zbierania trawy, możesz używać kosiarki bez kosza zbiorczego.

W takim wypadku pokrywa bezpieczeństwa w pozycji pionowej nadaje kierunek układania skoszonej trawy. Jest ona układana w rzędach za kosiarką.

5.3 PRZEDŁUŻACZ / ZABEZPIECZENIE PRZEDŁUŻACZA

Włącz wtyczkę od kosiarki do gniazda w kablu. Aby nie dopuścić do rozłączenia kabli podczas pracy, przewlecz kabel przez uchwyt.

! Przed rozpoczęciem ustawiania wysokości koszenia sprawdź, czy kosiarka jest wyłączona i czy nóż się nie porusza.

⚠ UWAGA: Po wyłączeniu kosiarki nóż obraca się jeszcze przez kilka sekund. Obracający się nóż może spowodować obrażenia.

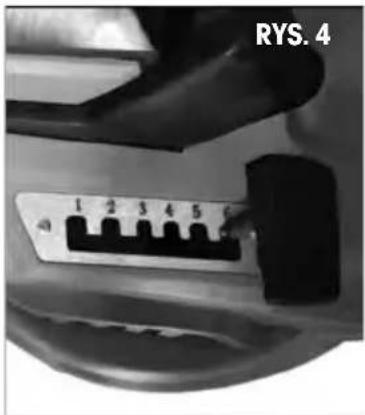

Kosiarka jest wyposażona w centralne ustawienia wysokości koszenia z 6 opcjami ustawień: w zakresie od 20mm do 70mm.

Wybierz wysokość koszenia poprzez przesunięcie dźwigni na odpowiednią pozycję. (naciśnij na dźwignię w kierunku na zewnątrz, przesuń ją na właściwą pozycję i ruchem do środka zabezpiecz ją. Por. rys. 4.

Uwaga:

Trawniki założone przy użyciu standardowych mieszanek traw nie powinny być koszone na wysokość niższą niż 4 cm. Trawnik nie powinien być skracany o więcej niż 1/3 swojej wysokości.

6.2 USTAWIENIE WYSOKOŚCI UCHWYTU

Wysokość uchwytu można z łatwością dostosować zgodnie z własnymi potrzebami.

Poluzuj dźwignie zaciskowe (rys. 1 punkt 4) po obu stronach poręczy.

Wybierz odpowiednią wysokość uchwytu poruszając nim do góry lub w dół. Następnie zablokuj dźwigienki szybkozaciskowe.

6.3 PODŁĄCZANIE URZĄDZENIA DO SIECI ELEKTRYCZNEJ.

Podłącz wtyczkę kabla do sieci elektrycznej (230-240 V, 50 Hz).

Upewnij się, że kabel jest dostatecznie długi.

6.4 WŁĄCZANIE/WYŁĄCZANIE KOSIARKI

6.4.1 Włączanie:

Naciśnij i przytrzymaj przycisk bezpieczeństwa (patrz rys. 5, punkt 1), następnie zbliż dźwignię przełącznika do uchwytu (patrz rys 5, punkt 2) Zwolnij przycisk bezpieczeństwa.

6.4.2 Wyłączanie:

Poluzuj dźwignię przełącznika (patrz rys. 5, punkt 2)

⚠ UWAGA: Po wyłączeniu kosiarki nóż obraca się jeszcze przez kilka sekund.

⚠ UWAGA: Nie wyłączaj i nie włączaj kosiarki szybko po sobie.

7. DANE TECHNICZNE

Model FZR 2046 E
Zasilanie 230-240 V, 50 Hz
Pobór mocy 2000 W
Obroty na biegu jałowym 3 300 obr./min.
Szerokość koszenia (długość noża): 430 mm
Wysokość koszenia 20-70 mm (6 poziomów)
Pojemność kosza zbiorczego 50 l
Cieżar pustego urządzenia: 15,40 Kg
Głośność
LpA (ciśnienie akustyczne) 83,6 dB(A) K = 3 dB(A)
LwA (poziom mocy akustycznej) 94,6 dB(A) K = 1,80 dB(A)
Gwarantowany poziom mocy akustycznej (LWA max) zgodnie z dyrektywą dotyczącą głośności 2000/14:
LwA MAX 96 dB(A)
Wibracje: maks. 3,45 m/s2 K = 1,5 m/s2

8. ROZWIAZYWANIE PROBLEMÓW

PROBLEM PRAWDOPO	DOBNA PRZYCZYNA ROZWIĄZANIE
Rękojeść nie znajduje się w prawidłowym położeniu	Śruby mocujące uchwytu nie są prawidłowo osadzone.Śruba łącząca uchwytu kosiarki nie są dokręcone.	Dostosuj wysokość rękojeści i upewnij się, że śruby są prawidłowo osadzone w wywierconych otworach.Dokręć śruby łączące.
Kosiarka się nie włącza.	Przedłużacz nie jest podłączony do gniazda kosiarki.Przedłużacz nie jest podłączony do źródła zasilania.Przełącznik sterujący jest uszkodzony.	Podłącz ponownie przewód zasilający i użyj ogranicznika do utrzymania przewodu w pobliżu wyłącznika.Podłącz przedłużacz do gniazdka, które jest pod napięciem.Przekaż urządzenie do autoryzowanego serwisu w celu wymiany wyłącznika sterowania silnika.
Kosiarka kosi trawę nierównomiernie.	Trawnik jest posegmentowany lub wyboisty.Wysokość koszenia nie jest ustawiona prawidłowo.	Sprawdź obszar koszenia.Przesuń rolki wyżej.
Kosiarka niemulczuje prawidłowo.	Kawałki mokrej trawy przyklejają się do dolnej stronie płyty.	Poczekaj do wyschnięcia trawy.
Trudności podczas pchania kosiarki.	Trawa jest długa lub wysokość koszenia jest zbyt mała.	Zwiększ wysokość koszenia.
Kosiarka wibruje przy wyższych prędkościach.	Wał silnika jest wygięty.Nóż nie jest wyważony.	Zatrzymaj silnik, odłączy kosiarkę od zasilania i sprawdź, czy nie jest uszkodzona. Napraw kosiarkę przed ponownym uruchomieniem. Jeżeli drgania nie ustępują, zadzwoń na bezpłatną linię obsługi klienta.Wyważ noż poprzez równomierne oszlifowanie każdej krawędzi tnącej.

9. KONSERWACJA

⚠ UWAGA! Zanim przystąpisz do demontażu kosza zbiorczego, wyłącz kosiarkę i wyjmij wtyczkę przedłużacza z gniazdka.

Uwaga: Niżej opisany sposób konserwacji zalecamy wykonywać regularnie, dzięki czemu dojdzie do przedłużenia żywotności urządzenia i zwiększenia jego niezawodności.

Dokonuj regularnie kontroli wizualnej urządzenia, aby wcześniej rozpoznać widoczne usterki lub poluzowanie, nieprawidłowe osadzenie czy uszkodzenie noża czy też uszkodzenie lub nadmierne zużycie innych części.
Sprawdzaj regularnie, czy nie doszło do uszkodzenia pokryw ochronnych czy urządzeń ochronnych oraz czy znajdują się one na właściwych miejscach.
* Przed każdym użyciem urządzenia dokonaj wszelkich potrzebnych napraw i konserwacji.
Jeśli pomimo regularnej konserwacji urządzenie nie działa, zwrócić się o pomoc do naszego serwisu, ewentualna naprawa powinna zostać wykonana przez naszego partnera umownego w jednym z wyspecjalizowanych warsztatów marki Fieldmann.

9.1 WYMIANA NOŻA

W celu wymiany fi ltru powietrza zalecamy skontaktowanie z autoryzowanym serwisem Używaj zawsze oryginalnych części zamiennych.

Przed przeglądem noża odłącz zawsze kosiarkę od sieci elektrycznej i sprawdź, czy silnik jest wyłączony.

⚠ UWAGA! Pamiętaj, że nóż wciąż się obraca nawet po kilku sekundach po wyłączeniu silnika. Nigdy nie próbuj zatrzymać noża. Sprawdzaj w regularnych odstępach czasu, czy nóż jest bezpiecznie przymocowany, czy jest ostry i w dobrym stanie. O ile to konieczne, naostrz go lub wymień.

Jeśli podczas koszenia nóż natrafi na jakiś przedmiot, wyłącz kosiarkę i poczekaj, aż nóż się zatrzyma.

Następnie sprawdź stan noża i śruby mocującej.

Jeśli są one uszkodzone lub doszło do ich zgubienia, należy je natychmiast wymienić.

Ważne: Podczas pracy należy używać rękawic ochronnych.

Poluzuj śrubę, które przytrzymują nóż (za pomocą klucza), przekręcając je w kierunku przeciwnym do ruchów wskazówek zegara, zdejmij nóż i wymień go na nowy. Upewnij się, czy nowy nóż jest zamontowany w prawidłowym kierunku. Przykręć śrubę zgodnie z ruchem wskazówek zegara.

10. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać do wskazanego przez gminę punktu zbiórki odpadów.

LIKWIDACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol umieszczony na produkcie lub w jego dokumentacji przewodniej oznacza, że zużyte urządzenia elektryczne i elektroniczne nie mogą być wyrzucane wraz ze zwykłym odpadem komunalnym. W celu zapewnienia należytej likwidacji, utylizacji i recyklingu tych wyrobów należy przekazać je do wyznaczonych punktów zbiórki odpadów. W niektórych państwach Unii Europejskiej lub innych krajach europejskich można zwrócić produkt lokalnemu sprzedawcy przy zakupie ekwiwalentnego nowego produktu. Prawidłowo likwidując produkt, pomagasz zachować cenne źródła surowców naturalnych i przeciwdziałasz ich negatywnemu wpływowi na środowisko naturalne i zdrowie ludzkie, który mógłby być wynikiem nieodpowiedniej likwidacji odpadów. Szczegółowych informacji udzieli najbliższy lokalny urząd lub najbliższy punkt zbiórki odpadów. Za nieprawidłową likwidację tego rodzaju odpadów mogą być nakładane kary zgodne z lokalnymi przepisami.

Dotyczy podmiotów gospodarczych z krajów Unii Europejskiej

Jeśli chcą Państwo likwidować urządzenia elektryczne i elektroniczne, prosimy o uzyskanie potrzebnych informacji od sprzedawcy lub dostawcy wyrobu. Likwidacja w pozostałych krajach poza Unią Europejską Ten symbol obowiązuje w Unii Europejskiej. Jeśli chcą Państwo zlikwidować ten wyrób, prosimy o uzyskanie potrzebnych informacji dotyczących prawidłowego sposobu likwidacji od lokalnych urzędów lub od sprzedawcy.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych produktu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.

Hivatalos szervíz / Autoryzowana sieć serwisowa

revision 01/2021

Fast Hungary Kft. 2310, Szigetszentmiklós Kántor u. 10 Hungary Tel.: + 36/ 23 330 830 Fax: + 36/ 23 330 8274 [e-mail] www.fasthungary.hu

Produkt objęty jest 24 — miesięczną gwarancją, począwszy od daty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunków. Gwarancja obejmuje tylko produkty zakupione w Polsce i jest ważna tylko na terytorium Rzeczpospolitej Polskiej. Gwarancja obejmuje tylko produkty funkcjonujące w warunkach gospodarstwa domowego (nie dotyczy produktów oznaczonych jako „Professional“). Zgłoszenia gwarancyjnego można dokonać w autoryzowanej sieci serwisowej lub w sklepie, gdzie produkt został nabyty. Użytkownik jest zobowiązany zgłosić usterkę niezwłocznie po jej wykryciu, a najpoźniej w ostatnim dniu obowiązywania okresu gwarancyjnego. Użytkownik jest zobowiązany do przedstawienia i udokumentowania usterki. Tylko kompletne i czyste produkty (zgodnie ze standardami higienicznymi) będą przyjmowane do naprawy. Usterki będą usuwane przez autoryzowany punkt serwisowy w możliwie krótkim terminie, nieprzekraczającym 14 dni roboczych. Okres gwarancji przedłuża się o czas pobytu sprzętu w serwisie. Klient może ubiegać się o wymianę sprzętu na wolny od wad, jeżeli punkt serwisowy stwierdzi na piśmie, że usunięcie wady jest niemożliwe. Aby produkt mógł być przyjęty przez serwis, użytkownik jest zobowiązany dostarczyć oryginały: dowodu zakupu (paragon lub faktura), podbitej i wypełnionej karty gwarancyjnej, certyfikatu instalacji (niektóre produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupu, ■ usterka wynika ze zwykłego użytkowania i zużycia, ■ produkt został uszkodzony z powodu złej instalacji, niezastosowania się do instrukcji obsługi lub użytkowania niezgodnego z przeznaczeniem, ■ produkt został uszkodzony z powodu złej konserwacji lub jej braku, ■ produkt został uszkodzony z powodu zanieczyszczenia, wypadku lub okoliczności o charakterze sił wyższych (powódź, pożar, wojny, zamieszki itp.) ■ produkt wykazuje złe działanie z powodu słabego sygnału, zakłóceń elektromagnetycznych itp., ■ produkt został uszkodzony mechanicznie (np. wyłamany przycisk, upadek, itp.), ■ produkt został uszkodzony z powodu użycia niewłaściwych materiałów eksploatacyjnych, nośników, akcesoriów, baterii, akumulatorków itp. lub z powodu użytkowania w złych warunkach (temperatura, wilgotność, wstrząsy itp.), ■ produkt był naprawiany lub modyfikowany przez nieautoryzowany personel, ■ użytkownik nie jest w stanie udowodnić zakupu (nieczytelny paragon lub faktura), ■ dane na przedstawionych dokumentach są inne niż na urządzeniu, ■ produkt nie może być zidentyfikowany ze względu na uszkodzenie numeru seryjnego lub plomby gwarancyjnej.

Uab „Senuku Prekybos Centras“ Garantinis Servisas Jonavos G. 62, Lt-44192, Kaunas, Lithuania Tel.: [phone] Tex.: [phone] [e-mail] www.senukai.lt

Fast Poland, Sp. z o.o. Sokołowska 10 PL 05-090 Puchały Poland Tel.: [phone] Fax: [phone] [e-mail] www.fastpoland.pl
