Typ urządzenia	Odkurzacz
Marka	Zelmer
Model	Elf 2 323.0 EK
Moc akustyczna	78 dB/A
Zabezpieczenie sieci	16 A
Napięcie zasilania	230 V ~ 50 Hz
Rodzaj worka	Papierowy (w zestawie 2 szt.) oraz SAFBAG (opcjonalnie)
Pojemność worka	ok. 4 L
Filtr wlotowy	Tak (wymienny)
Filtr wylotowy	Mikrofiltr (wymienny)
Regulacja mocy ssania	Płynna (typ 323.0)
Wskaźnik zapełnienia worka	Tak (pomarańczowy)
Zwijacz przewodu	Tak (przycisk)
Rura ssąca	Teleskopowa (typ 323.0 EK)
Wyposażenie standardowe	Wąż ssący, rura teleskopowa, ssawkoszczotka przełączalna, szczotka mała, ssawka mała, ssawka szczelinowa, worek papierowy (2 szt.)
Wyposażenie specjalne (do dokupienia)	Szczotka parkietowa BNB, turboszczotka, worek SAFBAG
Producent	Zelmer S.A.

Często zadawane pytania - Elf 2 323.0 EK Zelmer

Jak wymienić worek w odkurzaczu Zelmer Elf 2 323.0 EK?

Wyłącz odkurzacz i odłącz od sieci. Otwórz przednią pokrywę, wyjmij stary worek, włóż nowy zgodnie ze strzałką na płytce, zamknij pokrywę aż do usłyszenia 'click'.

Co zrobić, gdy odkurzacz słabo odkurza?

Sprawdź, czy worek nie jest pełny – wymień go. Wyczyść lub wymień filtry wlotowy i wylotowy. Sprawdź, czy wąż, rura lub ssawka nie są zatkane.

Jak czyścić filtry w odkurzaczu?

Filtry należy wymieniać na nowe, nie czyścić. Filtr wlotowy znajduje się za przednią pokrywą, filtr wylotowy pod pokrywą z boku. Wymieniaj zawsze na oryginalne części Zelmer.

Czy mogę używać odkurzacza bez worka?

Nie. Odkurzacz nie będzie działać prawidłowo bez worka, a pokrywa przednia nie zamknie się. Zawsze używaj worka papierowego lub SAFBAG.

Jak zwinąć przewód po użyciu?

Naciśnij przycisk zwijacza (oznaczony numerem 7) i przytrzymaj przewód, aby nie splątał się i nie uderzył wtyczką w obudowę.

Co oznacza pomarańczowy wskaźnik na odkurzaczu?

Gdy pomarańczowe pole całkowicie przesłoni wskaźnik, oznacza to, że worek jest pełny i należy go wymienić. Może też wskazywać na zatkanie węża.

Jakie akcesoria są w standardowym zestawie?

W zestawie znajduje się wąż ssący, rura teleskopowa, ssawkoszczotka przełączalna, szczotka mała, ssawka mała, ssawka szczelinowa oraz dwa worki papierowe.

Gdzie mogę kupić części zamienne i akcesoria?

Części i akcesoria można nabyć w punktach serwisowych Zelmer oraz w sklepie internetowym na stronie www.zelmer.pl lub kontaktując się z salonem wysyłkowym.

Jak przechowywać odkurzacz po użyciu?

Odkurzacz można przechowywać w pozycji pionowej, zawieszając ssawkoszczotkę na zaczepie. Wąż może pozostać zamocowany, ale nie powinien być mocno zgięty.

Jaki jest poziom hałasu odkurzacza?

Poziom mocy akustycznej wynosi 78 dB/A, co jest typowe dla odkurzaczy tej klasy.

INSTRUKCJA OBSŁUGI Elf 2 323.0 EK Zelmer

Wakazwaki dorvance bemiszersthes

Blycza urzadek prst zinku wprezeku 16

Typ odkurzacza oraz jego parametry techniczne podane są na tabliczce znamionowej. Zabezpieczenie sieci 16 A.

Nie powoduje zakłóceń w odbiorze RTV.

Nie wymaga uziemienia

Odkurzacze ZELMER spełniają wymagania obowiązujących norm.

Urządzenie jest zgodne z wymaganiami dyrektyw:

Urządzenie elektryczne niskonapięciowe (LVD) – 2006/95/EC.

Kompatybilność elektromagnetyczna (EMC) – 2004/108/EC.

Poziom mocy akustycznej: 78 dB/A.

Wyrób oznaczono znakiem CE na tabliczce znamionowej.

Deklaracja zgodności CE znajduje się na stronie www.zelmer.pl.

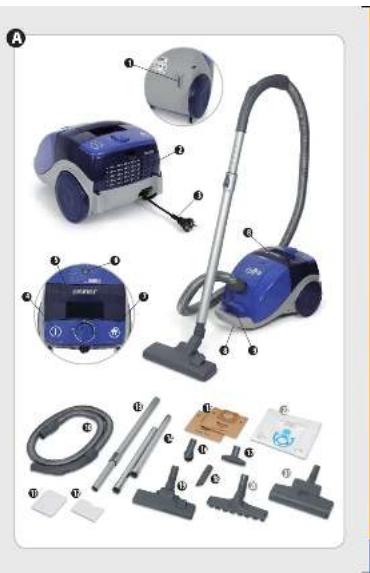

Budowa urządzenia

1 Zaczep do mocowania ssawkoszczotki

2 Pokrywa filtra wylotowego

3 Wtyczka z przewodem przyłączeniowym

4 Przycisk włącz/wyłącz

5 Pokrętło regulacji mocy ssania (typ 323.0)

6 Wskaźnik zapelnienia worka

7 Przycisk zwijacza

8 Uchwyt

9 Zaczep pokrywy przedniej

10 Wąż ssący

11 Filtr wlotowy (zamontowany w odkurzaczu)

12 Filtr wylotowy „Mikrofiltr” (zamontowany w odkurzaczu)

13 Rura ssąca teleskopowa (typ 323.0 EK)

14 Rury ssące segmentowe (typ 323.5 EF, 323.0 EF)

15 Worek papierowy (2 szt.)

16 Szczotka mała

17 Ssawka mała

18 Ssawka szczelinowa

19 Ssawkoszczotka przełączalna

20 Szczotka parkietowa „BNB” (Brush Natural Bristle) (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

21 Turboszczotka (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

22 Worek SAFBAG (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

Przygotowanie odkurzacza do użytku

① Końcówkę węża włóż w otwór odkurzacza i lekko dociśnij.
② Drugi koniec węża (uchwyt) połącz z rurą ssacą.
③ Złącz ze sobą dwa segmenty rury ssącej.
④ W przypadku rury ssącej teleskopowej ustaw żadaną długość rury przesuwając suwak zgodnie ze strzałką i wysuń/ wsuń rurę.
⑤ Na drugim końcu rury ssącej zamontuj odpowiednią ssawkę bądź szczotkę.
⑥ W ssawkoszczotce przełączalnej w celu odkurzania podłoży twardych – podłóg z drewna, tworzyw sztucznych, płytek ceramicznych itp., wysuń szczotkę wciskając przełącznik na ssawkoszczotce zgodnie z rysunkiem 📞
⑦ Chwyć wtyczkę przewodu przyłączeniowego (3) i wyciągnij go z odkurzacza.

UWAGA! Przy wyciąganiu przewodu przyłączeniowego zwrócić uwagę na żółta opaskę sygnalizującą koniec wyciąganego przewodu. Dalsze próby (szarpanie) mogą doprowadzić do jego uszkodzenia.

⑧ Włóż wtyczkę przewodu do gniazda sieciowego.

Przed uruchomieniem odkurzacza upewnij się czy worek jest zamontowany w komorze odkurzacza a także czy filtr wlotowy i wylotowy jest zamontowany w odkurzaczu.

⑨ Uruchom odkurzacz naciskając przycisk „włącz/wyłącz” (4).
⑩ Odkurzacz wyposażony jest w regulator mocy ssania, który umożliwia płynną regulację mocy odkurzacza. Regulacja mocy odbywa się za pomocą pokrętła. Obrócenie pokrętła zgodnie z jego oznaczeniem (max lub min) spowoduje zwiększenie mocy ssania lub jej zmniejszenie (typ 323.0).

Demontaż filtrów

Przed wymianą filtrów upewnij się że odkurzacz jest wyłączony i wtyczka przewodu przyłączeniowego jest wyciągnięta z gniazda sieci.

FILTR WLOTOWY

① Zwolnij zaczep pokrywy przedniej (9), otwórz ją.
② Z komory odkurzacza wysuń worek (patrz punkt E).
③ Z korpusu wysuń filtr wlotowy (11).
④ Założ nowy filtr zwracając uwagę, aby cały filtr został wsunięty w gniazdko.
⑤ Do komory odkurzacza wsuń worek (patrz punkt E).
⑥ Zamknij pokrywę przednią odkurzacza.

UWAGA! Uszkodzony filtr wlotowy wymieniaj zawsze na nowy fabrycznie oryginalny.

FILTR WYLOTOWY „MIKROFILTR”

① Naciśnij blokadę w pokrywie filtra wylotowego i otwórz ją.
② Wyjmij zużyty filtr wylotowy.

③ Założ nowy filtr zwracając uwagę, aby był dokładnie ułożony na swoim miejscu.
④ Zamknij pokrywę filtra wylotowego – blokada pokrywy filtra powinna się zatrzasnąć. Charakterystyczny „click” świadczy o prawidłowo zamontowanej pokrywie filtra wylotowego.

UWAGA! Uszkodzony filtr wylotowy wymieniaj zawsze na nowy fabrycznie oryginalny.

Demontaż/montaż worka

① Całkowite przysłonięcie wskaźnika zapełnienia worka przysłoną koloru pomarańczowego kiedy ssawka lub szczotka jest uniesiona nad czyszczoną powierzchnią informuje, że zachodzi konieczność wymiany worka. Wskaźnik zapełnienia worka kurzem może zadziałać w przypadku zapchania węża ssącego lub połączonych z nim elementów wyposażenia.
② Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (4).
③ Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
④ Wyciągnij końcówkę węża z otworu wlotowego odkurzacza.
⑤ Zwolnij zaczep pokrywy przedniej (9), otwórz ją.
⑥ Trzymając za płytkę worka lekko wysuń ją z uchwytu worka.
⑦ Włóż płytkę nowego worka pomiędzy prowadnice uchwytu i wsuń ją do końca uchwytu, rozłóż worek w całej komorze worka. Kierunek zakładania worka zaznaczony jest strzałąką na płytce worka lub na worku.
⑧ Zamknij pokrywę naciskając ją, aż do usłyszenia charakterystycznego „click” – uważaj by nie przytrzasnąć worka.

UWAGA! Nie odkurzaj bez zamontowanego worka. Brak worka uniemożliwia zatrzaśnięcie pokrywy przedniej odkurzacza.

Odkurzacze Zelmer wyposażone są w worki w ilości podanej w tabeli. Zaleca się wymianę worka, gdy zauważysz, że: a) pomarańczowe pole przesłoni wskaźnik zapełnienia worka, b) odkurzacz znacznie słabiej odkurza, c) worek jest zapełniony.

Wyposażenie specjalne

W punktach sprzedaży odkurzaczy można dokupić wyposażenie specjalne:

Szczotka parkietowa „BNB” (Brush Natural Bristle) (20)

Służy do czyszczenia i polerowania twardych, wrażliwych na porysowanie powierzchni, np. podłóg z drewna, paneli, parkietu, marmuru, płytek, itp.

Delikatne i miękkie włosie pochodzenia naturalnego zapewnia maksymalną skuteczność odkurzania i chroni przed porysowaniem czyszczonej powierzchni.

Turboszczotka Zelmer (21)

Może być stosowana z każdym typem odkurzacza ZELMER. Służy do bardziej efektywnego odkurzania dywanów i wykładzin dywanowych. Przy użytkowaniu turboszczotki stosuj się do jej instrukcji obsługi.

Stosowanie turboszczotki zdecydowanie zwiększa skuteczność usuwania zanieczyszczeń włóknistych, takich jak: sierść, włosy, nici itp. Szczególnie przydatna jest w mieszkaniach, w których przebywają zwierzęta (kot, pies), gdy usuwanie sierści z dywanów i wykładzin jest bardzo uciążliwe.

Worek SAFBAG (22)

Firma ZELMER zaleca używanie worków nowej generacji: S A F B A G – SPACE ACTION FILTRATION BAG.

Ich walory techniczno-ekonomiczne przewyższają 3–4 razy tradycyjne worki papierowe, które nadal mogą być stosowane.

Worek ten, wykonany został ze specjalnego wielowarstwo- wego porowatego materiału. W porównaniu z tradycyjnym workiem papierowym charakteryzuje się on zdecydowanie lepszymi parametrami ekonomicznymi i technicznymi a okres od założenia do wymiany worka zwiększa się średnio 3 krot- nie, przez co odkurzacz staje się tańszy w eksploatacji.

Zakończenie pracy, czyszczenie i konserwacja

① Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (4).
② Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
③ Zwiń przewód naciskając przycisk zwijacza (7). Przy tej czynności przytrzymaj przewód, aby nie dopuścić do jego splątania i uderzenia wtyczki o korpus odkurzacza.
④ Rozłącz rurę ssącą ze ssawką lub szczotką.
⑤ Rozłącz rurę ssacą z wężem.
⑥ Wyciągnij końcówkę węża z otworu wlotowego odkurzacza.
⑦ Odkurzacz można przechowywać w położeniu pionowym, w tym celu włóż hak mocujący ssawkoszczotki w zaczep do mocowania ssawkoszczotki. Wąż może pozostać zamoco-wany do odkurzacza, należy jednak zwrócić uwagę, by nie był on mocno zgięty w czasie przechowywania.
⑧ Obudowę i komorę na worek w razie potrzeby przetrzyj wilgotną szmatką (może być zwilżona środkiem do mycia naczyń) wysusz lub wytrzyj do sucha.

Nie stosuj środków do szorowania, a także rozpuszczalników.

Przykładowe problemy podczas eksploatacji odkurzacza

PROBLEM CO ZROBIĆ
Worek został uszkodzony.	Wymień worek i filtry.
Odkurzacz słabo odkurza.	Wymień worek i filtry, sprawdź rurę ssącą, wąż i ssawkę – usuń przyczyny zatkania.
Zadziałał bezpiecznik insta-lacji elektrycznej.	Sprawdź czy wraz z odkurzaczem nie są włączone inne urządzenia do tego samego obwodu elektrycznego, jeżeli zadziałanie bezpiecznika sieciowego powtarza się, oddaj odkurzacz do punktu serwisowego.
Odkurzacz nie pracuje, obudowa jest uszkodzona lub uszkodzony jest przewód przyłączeniowy.	Oddaj odkurzacz do punktu serwisowego.

Ekologia – Zadbajmy o środowisko

Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu:

Opakowania kartonowe przekaż na makulaturę.

Worki z polietylenu (PE) wrzuć do kontenera na plastik.

Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj wraz z odpadami komunalnymi!!!

Importer ZELMER S.A.

Zakup części eksploatacyjnych – akcesoriów:

w punktach serwisowych,

- sklep internetowy – jak poniżej.

Telefony:

1. Salon Sprzedaży Wysyłkowej Zelmer S.A.:

- wyroby/akcesoria - sklep internetowy:

www.zelmer.pl, e-mail: [e-mail]

- części zamienne:

tel. [phone], fax [phone]

1. Zelmer S.A. – Sprawy handlowe:

tel. [phone], e-mail: [e-mail]

1. Zelmer S.A. – Biuro reklamacji:

tel. [phone]

e-mail: [e-mail]

Importer/producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą.

Importer/producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
