Typ produktu	Płyta indukcyjna
Marka	Kernau
Model	KIH6433-4B
Liczba stref grzewczych	4
Średnica stref grzewczych	Przednia lewa: 215 mm, tylna lewa: 175 mm, tylna prawa: 215 mm, przednia prawa: 175 mm
Moc strefy (normalna/booster)	Przednia lewa: 1850 W / 2100 W, tylna lewa: 1400 W / 1850 W, tylna prawa: 1850 W / 2100 W, przednia prawa: 1400 W / 1850 W
Moc całkowita	7400 W
Zużycie energii płyty	171,8 Wh/kg
Zasilanie	230 V ~ 50/60 Hz, 1-fazowe + N (również 400 V 2-fazowe + N możliwe)
Zabezpieczenie	25 A (230 V) / 16 A (400 V)
Przewód przyłączeniowy	3 x 2,5 mm² (230 V) lub 4 x 1,5 mm² (400 V)
Wymiary szkła (szer. x gł.)	560 x 490 mm
Sterowanie	Przyciski dotykowe i suwak
Funkcje	Booster, podwójny booster, automatyczne gotowanie, funkcja utrzymywania ciepła, funkcja pauzy, funkcja przywołania, funkcja Bridge, minutnik, blokada dziecięca, wykrywanie garnków, wskaźnik ciepła resztkowego
Czyszczenie	Wilgotną ściereczką i łagodnym detergentem; nie używać środków ściernych ani parownic
Bezpieczeństwo	Wyłączenie bezpieczeństwa, ochrona przed przegrzaniem, blokada dziecięca (ryglowanie), automatyczne wyłączanie przy pustym garnku
Materiał płyty grzewczej	Ceramika szklana
Kompatybilne garnki	Odpowiednie do indukcji (dno magnetyczne: żeliwo, stal, stal emaliowana, stal nierdzewna z dnem magnetycznym)
Zawartość zestawu	Płyta grzewcza, uszczelka, instrukcja montażu
Wskazówki montażowe	Nie nad zmywarką ani suszarką; odstęp od ścian co najmniej 50 mm; odstęp wentylacyjny na dole 20 mm
Producent	Kernau

Często zadawane pytania - KIH6433-4B Kernau

Co oznacza wyświetlacz [U] na płycie grzewczej?

Wyświetlacz [U] oznacza wykrywanie garnka: Na strefie grzewczej nie ma garnka lub garnek nie nadaje się do indukcji. Umieść odpowiedni garnek na strefie.

Jak włączyć blokadę dziecięcą (ryglowanie)?

Naciśnij jednocześnie przyciski [B] i [0] z przodu po prawej stronie. Na wyświetlaczu pojawi się [L]. Aby wyłączyć, w ciągu 5 sekund po włączeniu płyty ponownie naciśnij tę kombinację.

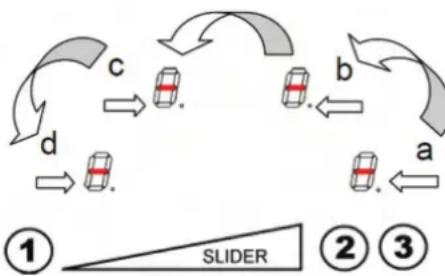

Co zrobić, gdy pojawi się [E4] na wyświetlaczu?

[E4] wskazuje, że płyta grzewcza wymaga ponownej konfiguracji. Postępuj zgodnie z instrukcją: Odłącz urządzenie od zasilania, podłącz ponownie, następnie w ciągu 2 minut umieść ferromagnetyczny garnek (min. 16 cm) na każdej strefie grzewczej i wykonaj konfigurację zgodnie z instrukcją obsługi.

Jak korzystać z funkcji Booster?

Wybierz żądaną strefę grzewczą, naciskając odpowiedni przycisk. Następnie naciśnij przycisk [P] (Booster). Strefa będzie pracować przez 5 minut z maksymalną mocą. Aby wyłączyć, ponownie naciśnij [P] lub zmniejsz moc na suwaku.

Czy mogę używać dowolnych naczyń na płycie indukcyjnej?

Nie, tylko garnki z dnem magnetycznym są odpowiednie (np. żeliwo, stal, stal emaliowana, stal nierdzewna z dnem magnetycznym). Nie nadają się miedź, aluminium, szkło, ceramika i stal nierdzewna bez dna magnetycznego.

Co oznacza wskaźnik ciepła resztkowego [H]?

[H] wskazuje, że strefa grzewcza jest jeszcze gorąca. Nie dotykaj strefy i nie kładź na niej przedmiotów wrażliwych na ciepło. Zgaśnie, gdy strefa ostygnie.

Jak ustawić minutnik?

Wybierz strefę grzewczą i ustaw żądaną moc. Naciśnij [CL], następnie na suwaku ustaw minuty (0-99). Potwierdź, naciskając ustawioną liczbę. Minutnik uruchomi się automatycznie.

Dlaczego płyta grzewcza wyłącza się automatycznie?

Możliwe przyczyny: wyłączenie bezpieczeństwa (gdy strefa działa zbyt długo bez zmiany), przegrzanie (pusty garnek) lub zakrycie kilku przycisków dotykowych. Wyłącz urządzenie, usuń przedmioty i pozostaw do ostygnięcia.

Jak prawidłowo czyścić płytę grzewczą?

Pozostaw płytę do ostygnięcia. Czyść ją wilgotną ściereczką i łagodnym detergentem. Nie używaj środków ściernych, wełny stalowej ani parownic. Usuń cukier, plastik lub folię aluminiową natychmiast po wyłączeniu.

Co to jest funkcja Bridge i jak z niej korzystać?

Funkcja Bridge łączy dwie lewe strefy grzewcze w jedną dużą strefę, idealną do dużych garnków lub brytfann. Naciśnij jednocześnie wskaźniki dwóch lewych stref grzewczych, aby włączyć lub wyłączyć funkcję.

INSTRUKCJA OBSŁUGI KIH6433-4B Kernau

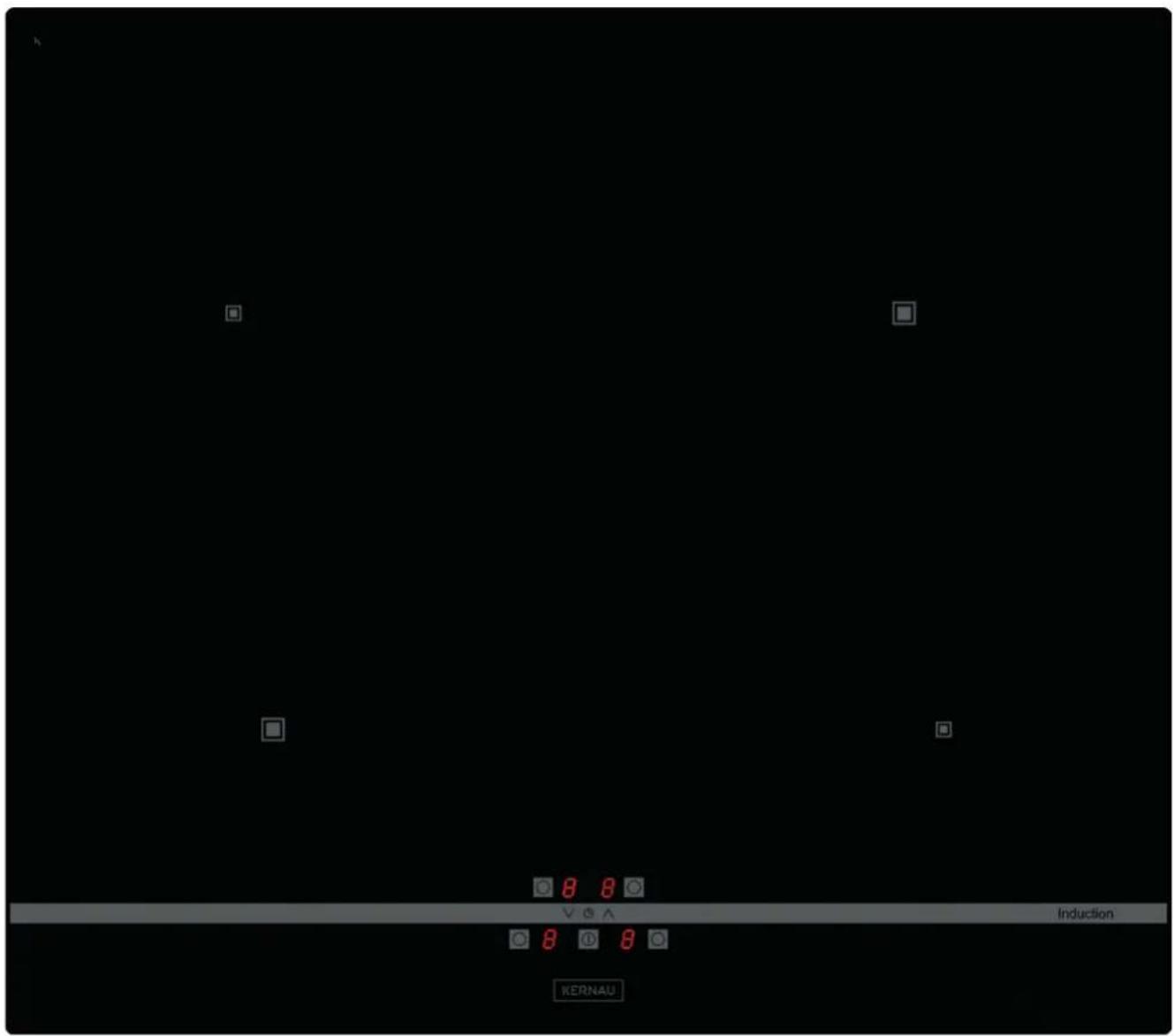

INSTRUKCJA OBSŁUGI I INSTALACJI PŁYTY INDUKCYJNEJ KIH 6433-4B

Staliście się Państwo użytkownikami najnowszej generacji indukcyjnej płyty kuchennej.

Płyta ta została zaprojektowana i wykonana specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić integralną część nowocześnie wyposażonej kuchni. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji zapewniają jej wysoką funkcjonalność i estetykę.

W celu jak najlepszego wykorzystania swojego urządzenia, radzimy uważnie przeczytać poniższe informacje i zachować je na później do wglądu.

Życzymy satysfakcji i zadowolenia z wyboru płyty marki KERNAU.

KERNAU

SPIS TREŚCI

Bezpieczeństwo.... 3

Obsługa użadzenia.... 3

Środki ostrożności.... 4

Środki ostrożności w przypadku awarii urządzenia.... 5

Opis urządzenia.... 6

Panel kontrolny.... 6

Obsługa urządzenia.... 7

Uruchomienie urządzenia.... 7

Porady dotyczące gotowania.... 13

Konserwacja i czyszczenie.... 14

Co robić w przypadku problemów?...... 15

Instrukcje dotyczące instalacji.... 17

Montaž – Instalacja.... 18

Podłączenie elektryczne.... 19

Podłączenie płyty.... 19

Ochrona środowiska.... 20

Usuwanie zużytych urządzeń...... 21

BEZPIECZEŃSTWO

- Rozpakuj wszystkie materiały.

- Instalację i połączenie urządzenia należy zlecić wyłącznie wykwalifikowanemu specjaliście. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane błędami zabudowy lub podłączenia.

- Przed użyciem urządzenie należy odpowiednio wyposażć i zainstalować w segmencie kuchennym oraz na zaadaptowanej i zatwierdzonej powierzchni roboczej.

- Niniejsze urządzenie gospodarstwa domowego jest przeznaczone wyłącznie do gotowania żywności, i nie może służyć do innych zastosowań domowych, handlowych i przemysłowych.

- Usuń z powierzchni szkła ceramicznego wszelkie etykiety i naklejki.

- Nie wolno poddawać urządzenia żadnym zmianom ani modyfikacjom.

- Płyty kuchennej nie należy używać jako urządzenia wolnostojącego ani jako powierzchni roboczej.

- Urządzenie musi zostać uziemione i podłączone zgodnie z obowiązującymi normami.

- Do podłączenia nie wolno stosować przedłużacza.

- Urządzenia nie można instalować nad zmywarką do naczyń ani nad suszarką do prania: Para wodna może uszkodzić urządzenia elektroniczne.

- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego stopera lub oddzielnego systemu zdalnego sterowania.

OBSŁUGA URZĄDZENIA

- Po użyciu płyty wyłącz pola grzewcze.

- Należy szczególnie uważać podczas gotowania z zastosowaniem tłuszczu lub oleju, gdyż są one łatwopalne.

- Zachowaj ostrożność, aby nie poparzyć się podczas lub po użyciu urządzenia, gdyż nagrzewa się ono podczas pracy.

- Upewnij się, że żaden kabel ani inne urządzenie stałe lub ruchome nie dotyka powierzchni szklanej lub gorącego naczynia.

- W pobliżu podłączonego urządzenia, nie wolno umieszczać przedmiotów magnetycznych (np. kart kredytowych, dyskietek, kalkulatorów).

- Na powierzchni płyty nie wolno umieszczać żadnych przedmiotów metalowych (noże, widelce, łyżki, pokrywki itp.) z wyjątkiem naczyń do gotowania. W razie przypadkowego włączenia lub pod wpływem ciepła resztkowego mogą się one rozgrzać, stopić lub nawet spalić.

- Nigdy nie należy przykrywać urządzenia ścierką lub folią ochronną. Może stać się ona bardzo gorąca i zapalić się.

• Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.
• Należy zadbać o to, aby dzieci nie bawiły się urządzeniem.
• Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

ŚRODKI OSTROŻNOŚCI

• Szorstkie powierzchnie spodu patelni lub uszkodzone garnki (nieemaliowane garnki żeliwne) mogą spowodować uszkodzenie szkła ceramicznego.
• Piasek lub inne materiały o właściwościach ściernych mogą spowodować uszkodzenie szkła ceramicznego.
• Unikaj upuszczenia przedmiotów, nawet niewielkich, na powierzchnię witrocera-miczną.
• Nie wolno uderzać szklanych krawędzi naczyniami.
• Upewnij się, że wentylacja urządzenia działa zgodnie z instrukcją producenta.
• Nie umieszczaj i nie pozostawiaj pustych naczyń na płycie witroceramicznej.
• Cukier, tworzywa sztuczne lub folie aluminiowe nie mogą zetknąć się z polami grzewczymi, gdyż podczas schładzania mogą powodować pęknięcia lub inne zmiany szkła witroceramicznego. W takim wypadku należy wyłączyć urządzenie i natychmiast usunąć je z gorącego pola grzewczego (zachowaj ostrożność, aby się nie poparzyć).
• Ostrzeżenie: Niebezpieczeństwo pożaru: nie przechowuj na powierzchni płyty żadnych przedmiotów.
• Nigdy nie umieszczaj gorących naczyń na panelu kontrolnym.
• Jeśli pod wbudowanym urządzeniem znajduje się szuflada, upewnij się, że przestrzeń pomiędzy zawartością szuflady a dolną częścią urządzenia jest wystarczające duża (2 cm). Jest to niezbędne do zapewnienia prawidłowej wentylacji.
• Nigdy nie umieszczaj żadnych przedmiotów łatwopalnych (np. środków w sprayu) w szufladach znajdujących się pod płytą witroceramiczną. Ewentualne szuflady na sztućce muszą być odporne na ciepło.
• Upewnij się, że naczynie jest zawsze umieszczone na środku pola grzewczego. Spód naczynia musi zakrywać jak największy obszar pola grzewczego.
• W przypadku osób z wszczepionym rozrusznikiem serca, pole magnetyczne urządzenia może mieć wpływ na funkcjonowanie rozrusznika. Zalecamy zasięgnięcie

informacji u sprzedawcy lub Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.

• Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony na kabel lub zestaw specjalny, dostępny u producenta lub w jego dziale obsługi posprzedażnej.
• NIGDY nie gaś ognia na płycie za pomocą wody. Należy wyłączyć urządzenie, a następnie przykryć płomień na przykład pokrywką lub kocem gaśniczym.

ŚRODKI OSTROŻNOŚCI W PRZYPADKU AWARII URZĄDZENIA

• W przypadku zauważenia usterki należy niezwłocznie wyłączyć urządzenie oraz odciąć zasilanie.
• Jeśli szkło ceramiczne jest pęknięte lub spękane, należy wyjąć wtyczkę z gniazdka i skontaktować się z serwisem.
• Naprawa musi być wykonana przez specjalistów. Nie należy otwierać urządzenia samodzielnie.
• Ostrzeżenie: Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.

Uwaga

Korzystanie z naczyń o nieodpowiedniej jakości lub jakichkolwiek płyt indukcyjnych dla naczyń niemagnetycznych powoduje naruszenie gwarancji. W takim wypadku producent nie ponosi odpowiedzialności za uszkodzenia płyty kuchennej i/lub jej otoczenia.

OPIS URZĄDZENIA

Dane techniczne

Typ KIH 6433-4B
Moc całkowita	7400 W
Zużycie energii EC_hob *	168.2 Wh/kg
Pole grzewcze przednie lewo	210x191.5 mm
Minimalna średnica detekcji	90 mm
Moc nominal n a *	210 W
Moc funkcji Booster*	2500 / 3000 W
Kategoria naczynia pomiarowego*	B
Zużycie energii EC_cw *	161.3 Wh/kg
Pole grzewcze tylnie lewo	210x191.5 mm
Minimalna średnica detekcji	90 mm
Moc nominal n a *	1600 W
Moc funkcji Booster*	1850 W
Kategoria naczynia pomiarowego*	B
Zużycie energii EC_cw *	161.3 Wh/kg
Pole grzewcze tylnie prawo	215 mm
Minimalna średnica detekcji	100 mm
Moc nominal n a *	2100 W
Moc funkcji Booster*	3000 W
Kategoria naczynia pomiarowego*	C
Zużycie energii EC_cw *	168.4 Wh/kg
Pole grzewcze przednie prawo	175 mm
Minimalna średnica detekcji	90 mm
Moc nominal n a *	11 00 W
Moc funkcji Booster*	140 0 W
Kategoria naczynia pomiarowego*	A
Zużycie energii EC_cw *	181.9 Wh/kg

* Podana moc może się zmienić w zależności od wymiarów i materiału naczynia.
** Obliczone zgodnie z metodą pomiaru zużycia energii (EN 60350-2).

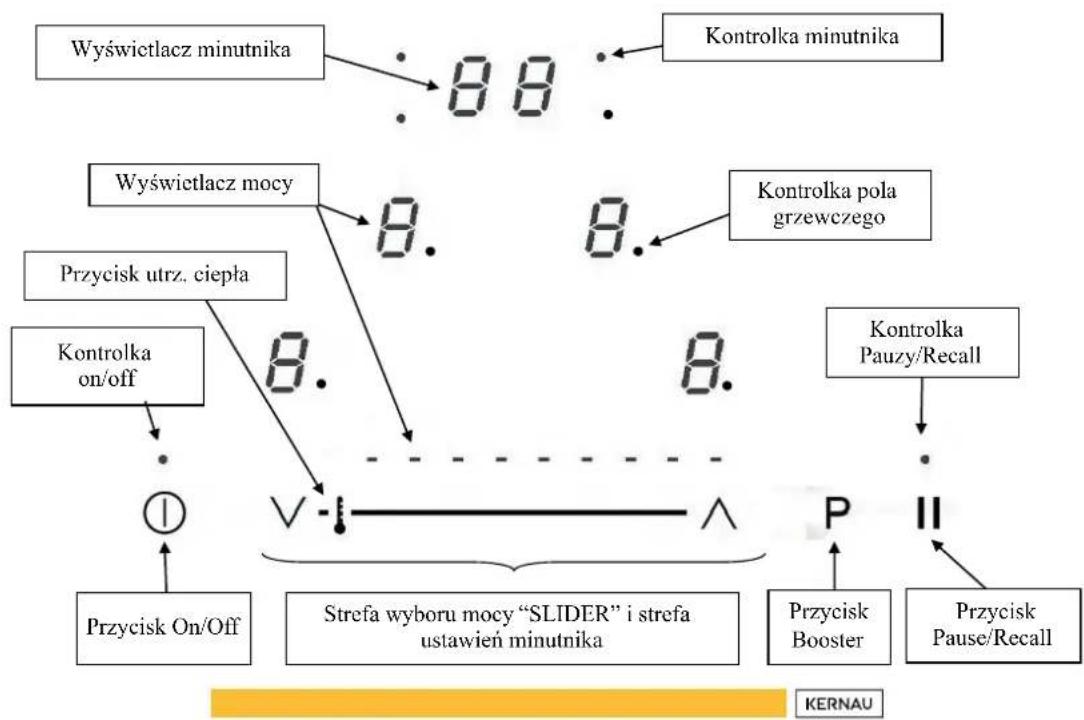

PANEL KONTROLNY

OBSŁUGA URZĄDZENIA

Przyciski dotykowe

Twoja płyta ceramiczna wyposażona jest w sterowanie elektroniczne z przyciskami dotykowymi. Gdy palec naciska przycisk, staje się aktywne odpowiednie polecenie. Aktywacja ta zostaje potwierdzona przez lampkę kontrolną, literę lub liczbę na wyświetlaczu i/lub dźwięk „beep”.

Należy przytrzymywać jednocześnie tylko jedną ikonę na panelu sterowania

Wyświetlacz

Wyświetlacz	Oznaczenie	Funkcja
0	Zero	Pole grzewcze jest aktywne
1...9	P oziom mocy	Wybór poziomu mocy gotowania
U	Detekcja braku naczynia	Brak naczynia lub jest ono nieodpowiednie
A	Przyspieszenie nagrzewania	Gotowanie automatyczne
E	K omunikat o błęd	Disterka układów elektroniki
H	Ciepło resztkowe	Pole grzewcze jest gorące
P Booster		Funkcja Booster jest aktywna
„ II	Double booster	Funkcja Double Booster jest aktywna
L	B lokowanie	Panel kontrolny jest zablokowany
U	Utrzymanie ciepła	Automatyczne utrzymanie temp. 70°C
II	Pauza	Płyta w trybie pauzy
Π	Bridge	2 pola grzewcze są jednocześnie używane

URUCHOMIENIE URZĄDZENIA

Przed pierwszym użyciem

Należy przeczyścić płytę wilgotną szmatką i następnie dokładnie osuszyć powierzchnię. Nie stosować detergentów, bowiem mogą one spowodować pojawienie się niebieskawych smug na szklanej powierzchni.

Zasada indukcji

Cewka indukcyjna umieszczona jest pod każdym polem grzewczym. Po włączeniu, wytwarza ona zmienne pole elektromagnetyczne, które powoduje powstawanie prądów indukcyjnych w ferromagnetycznym dnie naczynia umieszczonego na danym polu. Rezultatem jest ogrzewanie naczynia umieszczonego na polu grzewczym.

Oczywiście, naczynie musi być do tego dostosowane:

• Zalecane są wszystkie naczynia ferromagnetyczne (proszę to sprawdzić przy pomocy niewielkiego magnesu): naczynia żeliwne i stalowe, naczynia emaliowane, naczynia ze stali nierdzewnej z ferromagnetycznym dnem....
• Wykluczone są: naczynia miedziane, z czystej stali nierdzewnej, aluminiowe, szklane, drewniane, ceramiczne, z kamionki....

Indukcyjne pole grzewcze dostosowuje się automatycznie do wielkości naczynia. Nie działa to przy naczyniach o zbyt małej średnicy. Średnica ta zależy od średnicy danego pola grzewczego. Jeśli naczynie nie jest dostosowane do płyty indukcyjnej, to na wyświetlaczu pojawi się symbol [ U ].

Przyciski dotykowe

Twoja płyta ceramiczna wyposażona jest w sterowanie elektroniczne z przyciskami dotykowymi. Gdy palec naciska przycisk, staje się aktywne odpowiednie polecenie. Aktywacja ta zostaje potwierdzona przez lampkę kontrolną, literę lub liczbę na wyświetlaczu i/lub dźwięk „beep”.

W przypadku ogólnego zastosowania, w tym samym czasie naciskać tylko jeden przycisk.

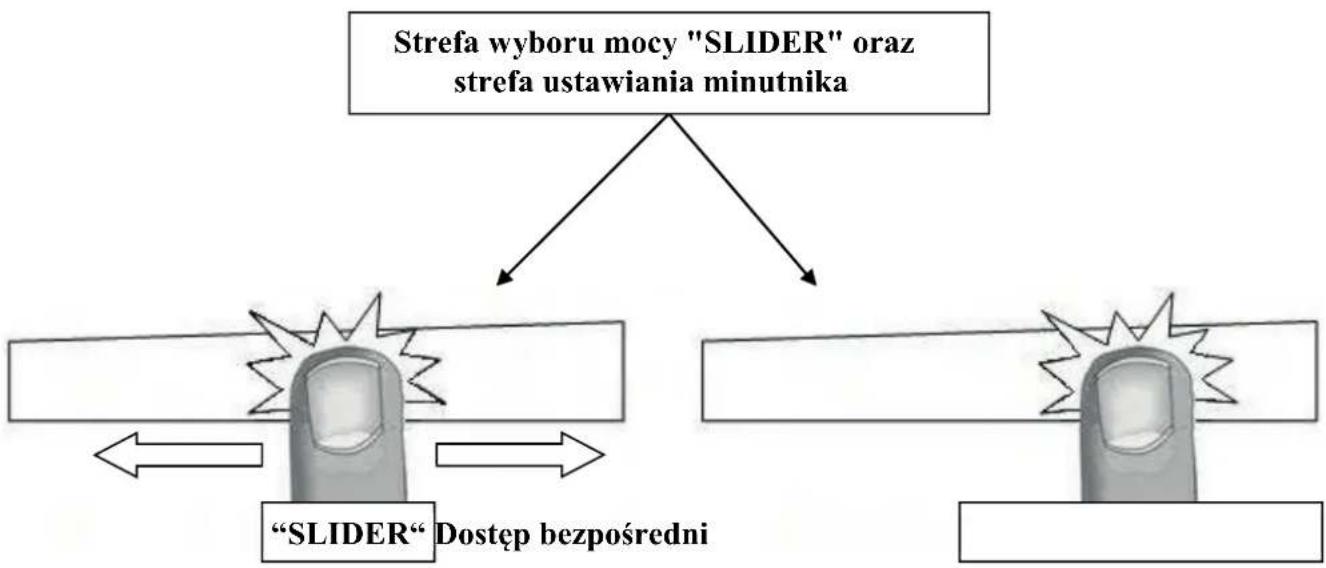

STREFA WYBORU MOCY „SLIDER” ORAZ STREFA USTAWIANIA MINUTNIKA

Aby dokonać wyboru mocy przy pomocy „suwaka”, należy przesunąć palcem po strefie „SLIDER”. Można uzyskać bezpośredni dostęp, jeśli umieścimy palec bezpośrednio na wybranym poziomie.

Włączenie

Włączenie / wyłączenie płyty kuchennej:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie	nacisnąć przycisk [ 1 ]	[0]
Wyłączenie ]	nacisnąć przycisk [ 1]	nic lub [H]

Włączenie / wyłączenie pola grzewczego

Czynność	Panel kontrolny	Wyświetlacz
Wybór polaUstawienie(regulacja mocy)Wyłączenie	nacisnąć przycisk [ O ]przesunąć palcem po “SLIDER”w prawo lub w lewoprzesunąć palcem po “SLIDER”do [ 0 ] lub nacisnąć [ 0 ]	[ 0 ] i kontrolka[ 0 ] do [ 9 ][ 0 ] lub [ H ][ 0 ] lub [ H ]

Jeśli w ciągu 20 sekund nie zostanie wykonana żadna czynność, to elektronika urządzenia przejdzie w stan czuwania

Wykrywanie naczynia kuchennego

Wykrywanie obecności naczynia zapewnia pełne bezpieczeństwo. Indukcja nie działa:

• Jeśli na polu grzewczym nie ma żadnego naczynia, lub jeśli naczynie nie jest dostosowane do indukcji. W tym przypadku nie ma możliwości zwiększenia mocy, a wyświetlacz pokazuje [U]. Symbol ten zniknie, gdy na polu grzewczym zostanie postawione naczynie.
• Jeśli naczynie zostanie usunięte z pola grzewczego, to jego działanie zostanie przerwane. Wyświetlacz pokazuje [U]. Symbol [U] zniknie, gdy naczynie zostanie postawione na polu grzewczym. Gotowanie będzie kontynuowane przy ustawionym wcześniej poziomie mocy.

Po użyciu, wyłączyć element grzewczy: nie pozwolić na aktywowanie funkcji wykrywania naczynia [U].

Wskaźnik ciepła resztkowego

Po wyłączeniu pola grzewczego lub całkowitym wyłączeniu płyty, pola grzewcze są nadal gorące, a wyświetlacz pokazuje [ H ].

Symbol [ H ] znika, gdy pola grzewcze mogą być dotykane bez zagrożenia.

Tak długo jak wskaźnik ciepła resztkowego jest włączony, nie dotykać pół grzewczych ani nie umieszcać na nich żadnych przedmiotów wrażliwych na ciepło. Istnieje niebezpieczeństwo poparzenia i pożaru.

Funkcja Booster

Funkcja Booster [ P ] umożliwiają zwiększenie mocy wybranego pola grzewczego. Jeżeli funkcja ta jest włączona, to pole grzewcze przez 5 minut działa przy bardzo wysokiej mocy. Jest to przewidziane na przykład do szybkiego podgrzewania duże ilości wody, jak np. do gotowania makaronu.

Włączenie / wyłączenie funkcji Booster:

Czynność	Panel kontrolny	Wyświetlacz
Wybór polaWłączenie funkcji BoosterWyłączenie funkcji Booster	nacisnąć przycisk [ 0 ] polanacisnąć przycisk [ P ]przesunąć palcem po “SLIDER”lub nacisnąć [ P ]	[ 0 ] i kontrolka[P ][ P ] do [ 0 ][ 9 ]

Regulacja poziomu mocy:

Cała płyta kuchenna posiada swój maksymalny zakres mocy. Gdy funkcja Booster jest włączona, aby zapobiec przekroczeniu maksymalnego zakresu mocy, układ elektroniczny automatycznie zmniejsza poziom mocy pozostałych pół grzewczych. Na wyświetlaczu przez kilka sekund miga [9], a następnie pokazuje się maksymalny dozwolony poziom mocy ([6] lub [8]):

Wybrane pole grzewcze	Inne pole grzewcze: (na przykład: poziom mocy 9)
Wyświetlane jest [ P ]	[ 9 ] zmienia się na [ 7 ] w zależności od rodzaju pola

Funkcja Bridge

Funkcja ta pozwala na używanie 2 pół grzewczych w tym samym czasie z tymi sa- mymi ustawieniami, jako jedno pole grzewcze.

Czynność	Panel kontrolny Wyświetlacz
Włączenie płyty	nacisnąć przycisk[ 1]4 wyświetlaczach	[0] lub [H] na
Włączenie funkcji Bridge	nacisnąć jednocześnie lewy przycisk2 pół grzewczychna tylnym polu [II]	na przednim polupojawia się [0]
Zwiększenie mocy	przesunąć palcem po “SLIDER”[1 do 9] lub wyświetlenie [U]	[1] do [9] lub [U]
Wyłączenie funkcji Bridge	nacisnąć jednocześnie przyciskipołączonych pół grzewczych	[0] lub [H] na 2polach

Minutnik

Minutnik może być używany jednocześnie z wszystkimi polami grzewczymi, przy różnych ustawieniach czasowych (od 0 do 99 minut) dla każdego pola.

Ustawianie i zmiana czasu gotowania:

Przykład dla 16 minut przy poziomie mocy 7:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ 0 ] pola	[ 0 ] i kontrolka
Wybór poziomu mocy	przesunąć palcem po “SLIDER” na [ 7 ]	[ 7 ]
Wybór Minutnika	nacisnąć przycisk [ CL ] [ 00 ]
Ustawienie jednostek	przesunąć palcem po “SLIDER” na [ 6 ]	[ 0 ciągłe ] [ 6 migające ]
Potwierdzenie jednostek	nacisnąć przycisk [ 06 ]	[ 0 migające] [ 6 ciągłe ]
Ustawienie dziesiątek	przesunąć palcem po “SLIDER” na [ 1 ]	[ 1 migające] [ 6 ciągłe ]
Potwierdzenie dziesiątek	nacisnąć przycisk [ 16 ]	[ 16 ]
Czas zostaje potwierdzony i rozpoczyna się gotowanie.

Zatrzymanie czasu gotowania:

Przykład dla 13 minut przy poziomie mocy 7:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ 0 ] pola	[ 0 ] i kontrolka
Wybór Minutnika	nacisnąć przycisk [ 13 ]	[ 13 ]
Wyłączenie jednostek	przesunąć palcem po “SLIDER” na [ 0 ]	[ 1 ciągłe ] [ 0 migające]
Potwierdzenie jednostek	nacisnąć przycisk [10]	[ 1 migające] [ 0 ciągłe]
Wyłączenie dziesiątek	przesunąć palcem po “SLIDER” na [ 0 ]	[ 0 migające] [ 0 ciągłe]
Potwierdzenie dziesiątek	nacisnąć przycisk [00]	[ 00]

Automatyczne zatrzymanie przy końcu czasu gotowania:

Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [ 00 ] i słychać sygnał dźwiękowy.

Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Funkcja minutnika jajek:

Przykład dla 29 minut:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie płyty	nacisnąć przycisk [1]	zapalają się lampki kontrolne pola
Wybór Minutnika	nacisnąć przycisk [CL]	[00]
Wyłączenie jednostek	przesunąć palcem po “SLIDER” na [9]	[0 ciągłe] [9 migające]
Potwierdzenie jednostek	nacisnąć przycisk [09]	[0 migające] [9 ciągłe]
Wyłączenie dziesiątek	przesunąć palcem po “SLIDER” na [2]	[2 migające] [9 ciągłe]
Potwierdzenie dziesiątek	nacisnąć przycisk [29]	[29]

Po kilku sekundach, światełko kontrolne gaśnie migając.

Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [ 00 ] i słychać sygnał dźwiękowy. Aby wyłączyć sygnał i miganie, wystarczy nacisnąć przycisk [ 00 ]. Płyta zostaje wyłączona.

Gotowanie automatyczne

Wszystkie pola grzewcze wyposażone są w automatyczne urządzenie gotujące. Pole grzewcze uruchamiają się na pewien czas przy pełnym zakresie mocy, następnie moc automatycznie zmniejsza się do wstępnie wybranego poziomu.

Włączenie:

Czynność	Panel kontrolny	Wyświetlacz
Wybór polaUstawienie pełnej mocyGotowanie automatyczneWybór poziomu mocy(na przykład, „7”)	nacisnąć przycisk [ 0 ] polaprzesunąć palcem po “SLIDER”na [ 9 ]ponownie nacisnąć “SLIDER” [ 9 ]przesunąć palcem po “SLIDER”na [ 7 ]	[ 0 ] i kontrolkaprzejście od [ 0 ] do [ 9 ][ 9 ] miga razem z [ A ][ 9 ] przechodzi do [ 8 ] [ 7 ][ 7 ] miga razem z [ A ]

Wyłączenie gotowania automatycznego:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ 7 ] pola	[ 7 ] migające z [ A ]
Wybór poziomu mocy	przesunąć palcem po “SLIDER“	[ 1 ] do [ 9 ]

Funkcja pauzy

Funkcja ta przerywa chwilowo działanie całej płyty i pozwala na wznowienie pracy z tymi samymi ustawieniami.

Włączenie/wyłączenie funkcji pauzy:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie pauzy	nacisnąć [ II ] przez 2 s	[ II ] na wyświetlaczu pół grzewczych
Wyłączenie pauzy	nacisnąć [ II ] przez 2 s	migająca lampka kontrolna pauzy
	Nacisnąć dowolny inny przycisk lub przesunąć palcem po “SLIDER“	lampka kontrolna gaśnie

Funkcja Recall

Po wyłączeniu płyty[ ①], możliwe jest przywołania jej ostatnich ustawień.

• etapy gotowania wszystkich pół grzewczych (moc)
• minuty i sekundy zaprogramowanych minutników dla poszczególnych pół grzewczych
• funkcja utrzymania ciepła

Procedura przywołania jest następująca:

• Nacisnąć przycisk [ ①

- Następnie, nacisnąć [ II ] w ciągu 6 sekund. Poprzednie ustawienia są znów aktywne.

Funkcja “Keep warm” (utrzymywania ciepła)

Funkcja ta pozwala osiągnąć i utrzymać automatycznie temperaturę 70°C.

Pozwoli to unikać przelewania się płynów i szybkiego przypalania się przy dnie naczynia.

Aktywowanie, włączenie funkcji « Keep warm » :

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ 0 ] pola	[ 0 ] do [ 9 ] lub [ H ]
Włączenie	nacisnąć przycisk [ 📁 ] na “SLIDER“	[ U ]
Wyłączenie	nacisnąć wybrany [ 📁 ]przesunąć palcem po “SLIDER“	[ U ][ 0 ] do [ 9 ] lub [ H ]

Ta funkcja może być uruchomiona niezależnie na wszystkich polach grzewczych.

Po zdjęciu naczynia z pola gotowania, funkcja „utrzymania ciepła” pozostaje aktywna przez około 10 minut.

Maksymalny czas trwania funkcji utrzymania ciepła wynosi 2 godziny.

Blokada panelu kontrolnego

Aby uniknąć zmian w ustawieniach pół grzewczych, w szczególności podczas czyszczenia, panel kontrolny może zostać zablokowany (z wyjątkiem przycisku On/Off [①]).

Blokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie ]	nacisnąć przycisk [ 1]	[ L ] na wyświetlaczach
W ciągu 5 sekund od rozpoczęcia:
Odblokowanie płyty	nacisnąć jednocześnie [ P ] i [ L ] pola przedniego prawego nacisnąć przycisk [ P ]	[ 0 ] lub [ H ] brak świątełek na wyświetlaczach

Odblokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie ]	nacisnąć przycisk [ 1]	[ L ] na wyświetlaczach
W ciągu 5 sekund od rozpoczęcia:
Odblokowanie płyty	nacisnąć jednocześnie [ P ] i [ L ] pola przedniego prawego nacisnąć przycisk [ P ]	[ 0 ] lub [ H ] brak świątełek na wyświetlaczach

PORADY DOTYCZĄCE GOTOWANIA

Jakość naczyń

Odpowiednie materiały: stal, stal emaliowana, żeliwo, ferromagnetyczna stal nierdzewna, aluminium z dnem ferromagnetycznym,

Nieodpowiednie materiały: aluminium i stal nierdzewna bez ferromagnetycznego spodu, miedź, mosiądz, szkło, ceramika, porcelana.

Producenci podają informację, czy ich produkt jest kompatybilny z technologią indukcji. Aby sprawdzić, czy naczynie jest kompatybilne:

• Włać niewielką ilość wody do naczynia umieszczonego na indukcyjnym polu grzewczym ustawionym na poziomie [ 9 ]. Woda musi zagotować się w ciągu kilku sekund.
• Magnes jest przyciągany do dna naczynia Niektóre naczynia postawione na indukcyjnym polu grzewczym wytwarzają hałas. Nie oznacza to usterki urządzenia i nie ma wpływu na czynność gotowania.

Pola grzewcze, do pewnych granic, automatycznie dostosowują się do średnicy naczynia. Jednakże, średnica dna naczynia musi mieć minimalną wielkość odpowiednio do danego pola grzewczego.

Aby uzyskać najlepszą wydajność płyty, należy umieścić naczynie pośrodku pola grzewczego.

PRZYKŁADY USTAWIEN MOCY

(poniższe wartości są orientacyjne):

1 do 2	Topienie, odgrzewanie	Sosy, masło, czekolada, żelatyna Potrawy przygotowane wcześniej
2 do 3	Podgotowywanie, odmrażanie	Ryż, budyń, syrop cukrowy Suszone warzywa, ryby, mrożonki
3 do 4	Gotowanie na parze	Warzywa, ryby, mięso
4 do 5	Gotowanie w wodzie	Ziemniaki, zupy, makarony, świeże warzywa
6 do 7	Gotowanie średnio intensywne, duszenie	Mięso, wątróbka, jajka, parówki
7 do 8	G otowanie	Ziemniaki, placki ziemniaczane, wafle
9	Smażenie, prażenie, gotowanie wody	Steki, omlety, dania smażone, woda
P	Smażenie, prażenie Gotowanie wody	Małże, steki Gotowanie dużych ilości wody

KONSERWACJA I CZYSZCZENIE

Przed czyszczeniem należy wyłączyć urządzenie.

Nie należy myć płyty, jeśli szkło jest gorące, gdyż istnieje ryzyko poparzenia się.

- Usunąć niewielkie zabrudzenia wilgotną ściereczką z dodatkiem płynu do mycia naczyń rozpuszczonego w niewielkiej ilości wody. Następnie przemyć powierzchnię zimną wodą i dokładnie osuszyć powierzchnię.

- Należy zdecydowanie unikać detergentów i przyborów do czyszczenia o silnych właściwościach żraçych i ściernych, które mogą powodować zarysowania.

- Nie stosować nigdy urządzeń parowych lub ciśnieniowych.

- Nie używać żadnych przedmiotów, które mogą zarysować szkło ceramiczne.

- Upewnić się, że naczynie jest suche i czyste. Upewnić się, że żadne drobinki lub pył nie znajdują się na powierzchni płyty lub na naczyniu. Przesuwanie szorstkich rondli spowoduje zarysowanie powierzchni.

- Należy natychmiast usuwać plamy z cukru, dżemu, galarety itp. Pomoże to zapobiegać uszkodzeniom powierzchni.

CO ROBIĆ W PRZYPADKU PROBLEMÓW?

Płyta lub pole grzewcze nie włączają się:

• Płyta jest nieprawidłowo podłączona do sieci elektrycznej.
• Zadziałanie bezpiecznika.
• Aktywna jest funkcja blokady.
• Przyciski dotykowe pokryte są thuszczem lub wodą.
• Na przycisku umieszczony jest jakiś przedmiot.

Na panelu kontrolnym wyświetlane jest [U]:

• Na polu grzewczym nie ma żadnego naczynia.
• Naczynie nie jest kompatybilne z technologią indukcji.
• Średnica dna naczynia jest zbyt mała.

Na panelu kontrolnym wyświetlane jest [ E ]:

- Wezwać serwis.

Jedno lub wszystkie pola grzewcze są wyłączone:

• Zadział system bezpieczeństwa.
• Zapomniano wyłączyć pole grzewcze przez długi okres czasu.
• Zasłonięto jeden lub więcej przycisków dotykowych.
• Naczynie jest puste i jego dno jest nadmiernie nagrzane.
• Płyta posiada również automatyczną redukcję poziomu mocy i automatyczną blokadę przed przegrzaniem.

Wentylacja działa nadal po wyłączeniu płyty:

• To nie jest usterka, wentylator pracuje nadal, aby chronić urządzenie elektroniczne.
• Wentylator chłodzący wyłącza się automatycznie.

System automatycznego gotowania nie włącza się:

• Pole grzewcze jest nadal gorące [ H ].
• Ustawiony jest najwyższy poziom mocy Booster [ 9 ].

Na panelu kontrolnym wyświetlane jest [ L ]:

- Patrz rozdział dotyczący blokowania panelu kontrolnego.

Na panelu kontrolnym wyświetlane jest [U]:

- Patrz rozdział “Utrzymywanie ciepła”.

Na panelu kontrolnym wyświetlane jest [ II ]:

- Patrz rozdział “Pauza”.

Kiedy pojawi się symbol [ E 4 ]:

• Płyta musi zostać ponownie skonfigurowana. Proszę wykonać poniższe kroki:
  I) Waźne: przed rozpoczęciem upewnić się czy nie ma już żadnego naczynia kuchennego na płycie kuchennej
  II) Odłączyć urządzenie od sieci zasilającej przez wyjęcie bezpiecznika lub wykręcenie wyłącznika obwodu
  III) Podłączyć ponownie płytę do sieci zasilającej
  IV) Procedura:

• wziać garnek z ferromagnetycznym dnem i o minimalnej średnicy 16 cm

• rozpocząć procedurę w ciągu 2 minut od ponownego podłączenia płyty kuchennej do sieci zasilającej
• nie używać przycisku [ O/I ]

V) Krok pierwszy: skasowanie istniejącej konfiguracji

1. Nacisnąć i przytrzymać [- ]

2. Za pomocą drugiej ręki, nacisnąć jednocześnie i szybko (w ciągu 2s) każdy z przycisków [O]. Rozpocząć od prawej przedniej strony i poruszać się przeciwnie do ruchu wskazówek zegara, zgodnie z opisem na rysunku (od a do d). Podwójny dźwięk „beep” oznacza wystąpienie błędu. Jeśli tak się stanie, to zacząć od nowa od pozycji 1).

1. Zdjąć palce z panelu kontrolnego, nacisnąć jednocześnie [ + ] i [ - ] w ciągu kilku sekund, dopóki wyświetlane są migające symbole [ E ].
2. Poczekać, aż symbole [ E ] przestaną migać.
3. Po kilku sekundach, [ E ] zmieniają się automatycznie w [ C ]. Istniejące ustawienia zostają skasowane.

VI) Krok drugi: nowe ustawienia

1. Wziać garnek ferromagnetyczny o średnicy minimum 16 cm.
2. Wybrać pole grzewcze przez naciśnięcie na odpowiadający mu przycisk [O].
3. Umieści garnek w polu, dla którego chcemy wykonać konfigurację.
4. Poczekać aż na wyświetlaczu [ C ] zmieni się na [- ]. Wybrane pole jest już skonfigurowane.
5. Wykonać taką samą procedurę dla każdego z pół grzewczych z wyświetlanym symbolem [ C ].
6. Wszystkie pola grzewcze zostają skonfigurowane z chwilą wyłączenia się wszystkich wyświetlaczy.

W ciągu całej procedury, proszę korzystać z tego samego garnka.

Podczas procesu wykonywania ustawień, nie stawiać nigdy kilku garnków jednocześnie na polach grzewczych.

- Jeżeli [ E4 ] jest w dalszym ciągu wyświetlane, proszę skontaktować się z działem obsługi klienta.

Na panelu kontrolnym wyświetlane jest [7] lub [Er03]:

- Na przyciskach znajduje się jest jakiś przedmiot lub ciecz. Symbol zniknie jak tylko przycisk zostanie zwolniony lub oczyszczony.

Na panelu kontrolnym wyświetlane jest [E2] lub [E H]:

- Płyta jest przegrzana, należy poczekać na jej ostygnięcie, a następnie włączyć ją ponownie.

Na panelu kontrolnym wyświetlane jest [ E3 ]:

- Naczynie nie jest odpowiednie, zmienić naczynie.

Na panelu kontrolnym wyświetlane jest [E6]:

- Wadliwe zasilanie. Sprawdzić częstotliwość sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ E8 ]:

- Zatkany wlot powietrza wentylatora, usunąć przeszkode.

Na panelu kontrolnym wyświetlane jest [ EC ]:

- Błąd konfiguracji. Wykonać ponownie konfigurację płyty, patrz rozdział „Kiedy pojawi się symbol [ E4 ]”.

Jeżeli któryś z powyższych symboli nadal jest wyświetlany, należy wezwać serwis.

INSTRUKCJE DOTYCZĄCE INSTALACJI

Instalacja jest w wyłącznej gestii specjalistów.

Instalator zobowiązany jest do przestrzegania przepisów prawnych i norm obowiązujących w danym kraju.

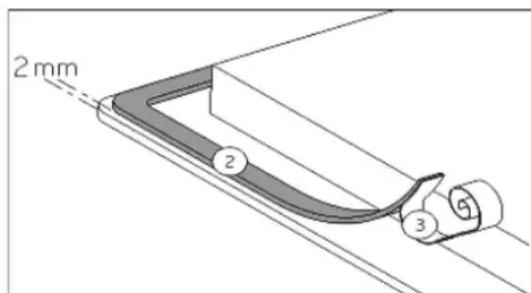

Sposób przyklejania uszczelki:

Uszczelka dostarczona razem z płytą pozwala na uniknięcie przeciekania płynów do szafki. Jej instalację należy wykonać starannie i zgodnie z poniższym rysunkiem.

Po usunięciu warstwy ochronnej (3), przykleić uszczelkę (2) dwa milimetry od zewnętrznej krawędzi szkła.

MONTAŻ – INSTALACJA

- Wymiary wycięcia są następujące:

Odniesienie Wycięcie
KIH 6433 -4B	560 x 490 mm

- Upewnij się, że odległość między płytą kuchenną a ścianą lub bokami wynosi 50 mm.

- Płyty posiadają klasyfikację „Y” odnośnie ochrony cieplnej. Idealnie płyta powinna być zainstalowana z dużą ilością miejsca po obu bokach. Z tyłu płyty może znajdować się ściana, a z boku wysoki element zabudowy lub ściana, ale z drugiej strony płyty element obudowy lub przegroda nie mogą być wyższe niż kuchenka.

- Mebel lub obudowa, na której płyta ma być zamontowana, jak również krawędzie mebli, powłoki laminowane i klej stosowany do przytwierdzania, muszą być odporne na działanie temperatur do 100°C.

- Listwy ścienne na krawędziach muszą być termoodporne.

- Nie instalować płyty kuchennej nad piekarnikiem bez wentylacji lub nad zmywarką do naczyń.

- Zapewnić odstęp 20 mm pod dolną częścią obudowy płyty, aby umożliwiać właściwy przepływ powietrza dla urządzenia elektronicznego.

- Jeśli pod płytą znajduje się szuflada, należy unikać wkładania do niej łatwopalnych przedmiotów (np. substancji w sprayu) lub przedmiotów nie odpornych na wysokie temperatury.

- Materiały, które są często używane do wykonania blatów kuchennych rozszerzają się pod wpływem działania wody. Aby zabezpieczyć krawędź wycięcia, należy nałożyć warstwę lakieru lub specjalnego uszczelniacza. Ze szczególną staranno-ścią należy założyć samoprzyłepne złącze dostarczone wraz z płytą, aby zapobiec jakimkolwiek wyciekom do wnętrza mebla stanowiącego podparcie. Uszczelka ta gwarantuje prawidłowe uszczelnienie, jeśli stosowana będzie w połączeniu z gładką powierzchnią blatu.

- Bezpieczna odległość między płytą a okapem kuchennym umieszczonym powyżej musi być zgodna z zaleceniami producenta okapu. W przypadku braku instrukcji należy zachować minimalną odległość 760 mm.

- Ostrzeżenie: W przypadku używania osłony płyty gazowej uniemożliwiającej dzieciom dostęp do płyty należy zainstalować wyłącznie osłonę zaprojektowaną lub zalecaną przez producenta. Używanie niewłaściwych osłon może być przyczyną niebezpiecznych sytuacji. Inne osłony mogą stwarzać zagrożenie.

PODŁĄCZENIE ELEKTRYCZNE

• Instalację niniejszego urządzenia oraz podłączenie go do sieci elektrycznej powinny być powierzone wykwalifikowanemu elektrykowi.
• Po zainstalowaniu urządzenia należy zabezpieczyć części będące pod napięciem.
• Dane niezbędne dla wykonania podłączenia znajdują się na naklejkach umieszczonych na obudowie płyty w pobliżu listwy przyłączeniowej.
• Podłączenie do sieci musi być wykonane przy użyciu gniazdka z uziemieniem lub poprzez wyłącznik wielobiegunowy z minimalnym rozwarciem styków 3 mm.
• Obwód elektryczny musi być oddzielony od sieci przy pomocy odpowiednich urządzeń, na przykład: wyłączników, bezpieczników lub styczników.
• Jeśli urządzenie nie jest wyposażone w łatwo dostępną wtyczkę, to zgodnie z przepisami w instalacji muszą być zamontowane wyłączniki.
• Przewód doprowadzający musi być umieszczony tak, aby nie dotykał gorących części płyty.
• Zawsze podłączyć przewód uziemiający.
• Stosować się do schematu połączeń.
• Listwa przyłączeniowa umieszczona jest pod spodem w tylnej części obudowy płyty. Aby otworzyć pokrywę użyć średniej wielkości śrubokręta. Umieścić w szczelinie i otworzyć pokrywę.

UWAGA

Niniejsze urządzenie musi być podłączone wyłącznie do sieci 230 V\~ 50/60 Hz.

Zasilanie Podłączenie		Średnica kabla	Kabel	Bezpiecznik
230V~ 50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) obliczono przy współczynniku jednoczesności zgodnie z normą EN 60335-2-6

PODŁĄCZENIE PŁYTY

Płyta ceramiczna może zostać podłączona na różne sposoby (230 V\~ 1P + N lub 400\~ 2P + N, należy użyć mosiężnych podłączeń, które znajdują się w skrzynce obok zespołu zacisków.

Jednofazowe 230V\~1P+N

Wstawić łącznik pomiędzy zaciski 1 i 2.

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do zacisku 4, fazę L do jednego z zacisków 1 lub 2.

Dwufazowe 400V\~2P+N

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do zacisku 4, fazę L1 do zacisku 1 i fazę L2 do zacisku 2.

Ostrzeżenie

Częste odkręcania i przykręcania śrub w listwie przyłączeniowej powoduje ryzyko pogorszenia szczelność po przykręceniu. W związku z tym zaleca się ograniczać przykręcanie i odkręcania do minimum.

Należy sprawdzić, czy kable są prawidłowo podłączone i dokręcone.

Nie ponosimy odpowiedzialności za jakiekolwiek zdarzenia powstałe w efekcie nie- prawidłowego podłączenia ani skutki używania nieuziemionego lub wadliwie uziemionego urządzenia.

OCHRONA ŚRODOWISKAUSUWANIE ZUŻYTYCH URZĄDZEŃ

• Materiały zastosowane, jako opakowanie są ekologiczne i nadają się do powtórnego przetworzenia.
• Urządzenia elektroniczne składają się z materiałów nadających się do ponownego przetworzenia, a niekiedy szkodliwych dla środowiska, ale koniecznych do prawidłowego i bezpiecznego działania urządzenia.
• Zużyte urządzenia zawierają niektóre metale szlachetne. Należy zwrócić się do władz lokalnych odnośnie możliwości recyklingu.
• Nie należy wyrzucać urządzenia razem z odpadami domowymi.
• Należy skontaktować się z lokalnymi służbami oczyszczania miasta przystosowanymi do utylizacji sprzętu gospodarstwa domowego.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Rys. A

Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem.

Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyćścić środowiska, gdy pozbywasz się swojej starej lodówki.

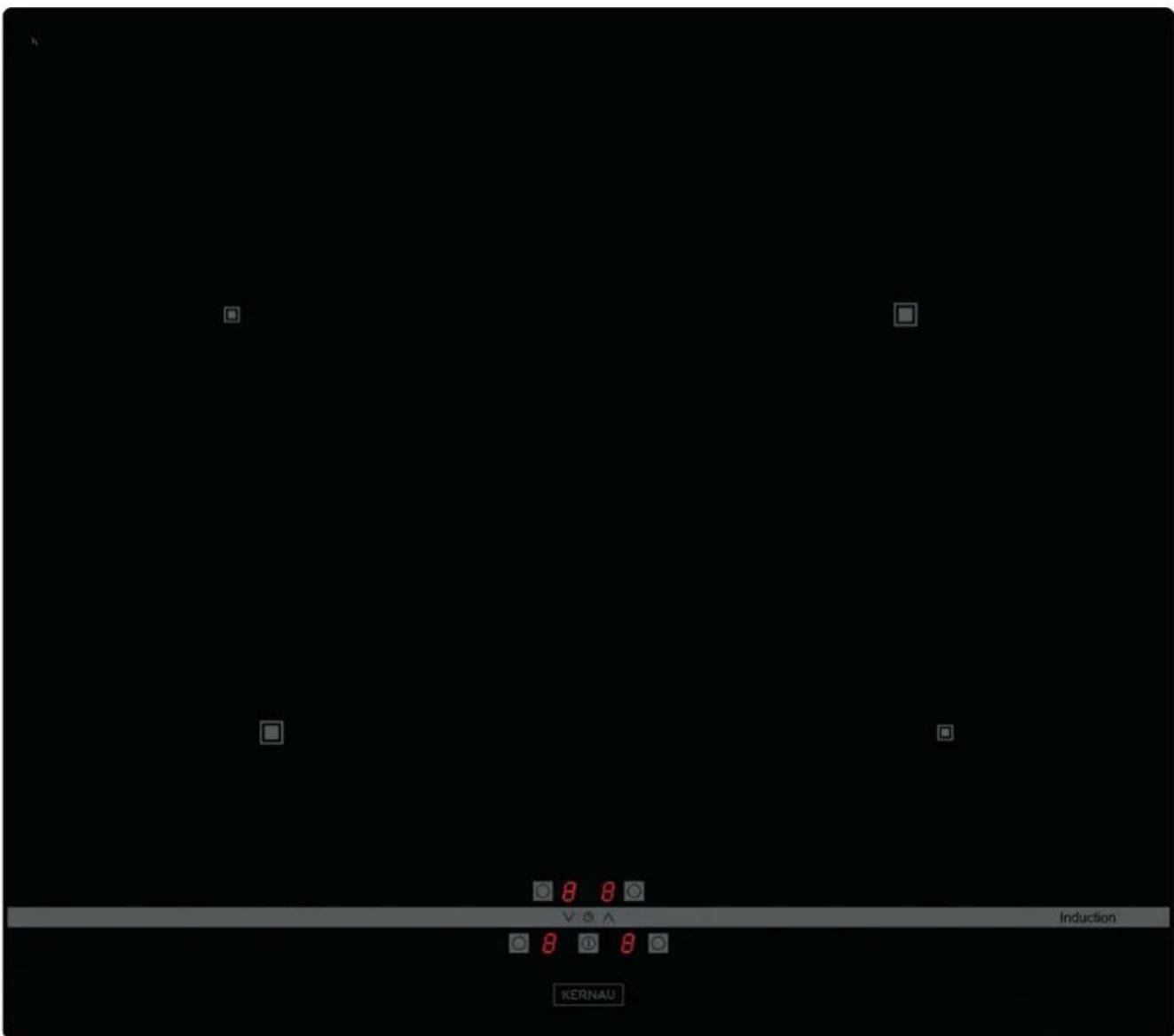

NÁVOD K OBSLUZE A INSTALACI INDUKČNÍ DESKY KIH 6433-4B

ZPROVOZNĚNÍ ZAŘÍZENÍ 26

RADY TÝKAJÍCÍ SE VAŘENÍ.... 32

ÚDRŽBA A ČIŠTĚNÍ 34

CO DĚLAT V PŘÍPADĚ PROBLÉMŮ? 32

POKYNY K MONTÁŽI 37

ZPROVOZNĚNÍ ZAŘÍZENÍ
