Typ produktu	Płyta indukcyjna
Model	KIH6412-4B
Marka	Kernau
Liczba stref grzewczych	4
Średnica stref grzewczych	180 mm
Moc całkowita	7400 W
Zużycie energii płyty	170,6 Wh/kg
Funkcja Booster	Tak (1850 W na strefę, maks. 5 min.)
Funkcja Bridge	Tak (dla lewych stref grzewczych)
Timer	1–99 minut na strefę grzewczą
Blokada rodzicielska	Tak (blokada panelu sterowania)
Rozpoznawanie garnków	Tak (wyświetlacz [U])
Wskaźnik ciepła resztkowego	Tak (wyświetlacz [H])
Zabezpieczenie przed przelewem	Tak (wyświetlacz Er03)
Automatyczne wyłączanie	Tak (bezpieczeństwo wyłączenia)
Zasilanie	230 V~ 50/60 Hz (1-fazowe) lub 400 V~ 2P+N
Moc przyłączeniowa	25 A (230 V) / 16 A (400 V)
Wymiary wycięcia	560 x 490 mm
Sposób montażu	Montaż w blacie (typ Y)
Czyszczenie	Wilgotna ściereczka, łagodne środki czyszczące, nie używać parownicy
Odpowiednie naczynia	Dno magnetyczne (np. żeliwo, stal, stal emaliowana)
Chłodzenie	Wentylator z ciągłą pracą

Często zadawane pytania - KIH6412-4B Kernau

Jak włączyć płytę grzejną?

Naciśnij przycisk włączania/wyłączania [1] . Następnie wybierz strefę grzewczą za pomocą przycisku [O] i ustaw moc za pomocą [+] lub [-] .

Dlaczego na wyświetlaczu pojawia się <b> [U] </b>?

Symbol [U] oznacza rozpoznawanie garnków. Pojawia się, gdy na strefie grzewczej nie ma garnka lub garnek nie nadaje się do indukcji. Używaj tylko garnków z dnem magnetycznym i minimalną średnicą 100 mm.

Jak aktywować funkcję Booster?

Wybierz żądaną strefę grzewczą za pomocą [O] , a następnie naciskaj [+] , aż na wyświetlaczu pojawi się [P] . Poziom Booster (1850 W) działa maksymalnie 5 minut, a następnie automatycznie wraca do poziomu 9.

Co oznacza wyświetlacz <b> [H] </b>?

[H] wskazuje ciepło resztkowe. Strefa grzewcza jest jeszcze gorąca i nie należy jej dotykać. Nie kładź na niej przedmiotów wrażliwych na ciepło. Wyświetlacz gaśnie, gdy strefa bezpiecznie ostygnie.

Jak ustawić timer?

Wybierz strefę grzewczą za pomocą [O] , ustaw moc, a następnie naciśnij jednocześnie [-] i [+] . Za pomocą [+] wydłużasz czas, a za pomocą [-] skracasz go. Po upływie czasu strefa grzewcza wyłącza się i słychać sygnał dźwiękowy.

Jak aktywować blokadę rodzicielską?

Po włączeniu płyty naciśnij jednocześnie przyciski [-] i [O] z przodu po prawej stronie, a następnie naciśnij [-] . Na wyświetlaczu pojawi się [L] . Aby dezaktywować, powtórz procedurę.

Które garnki nadają się do indukcji?

Odpowiednie są garnki z dnem magnetycznym, takie jak żeliwo, stal, stal emaliowana lub stal nierdzewna z dnem magnetycznym. Nie nadają się miedź, aluminium, szkło, ceramika i stal nierdzewna bez magnetycznego dna. Przetestuj za pomocą magnesu.

Jak prawidłowo czyścić płytę grzejną?

Pozwól płycie ostygnąć. Czyść ją wilgotną ściereczką z odrobiną łagodnego środka czyszczącego. Nie używaj szorujących ani agresywnych środków, nie używaj parownicy. Usuń cukier, plastik lub folię aluminiową natychmiast po wyłączeniu.

Co zrobić w przypadku komunikatu o błędzie <b> Er03 </b>?

Er03 wskazuje zabezpieczenie przed przelewem. Prawdopodobnie przyciski czujników są zablokowane przez przegotowane potrawy lub przedmioty. Wyczyść powierzchnię i usuń przedmiot. Wyłącz płytę i włącz ją ponownie.

Dlaczego płyta wyłącza się podczas gotowania?

Możliwe przyczyny: Aktywowano bezpieczne wyłączenie (np. po długim okresie nieużywania), wystąpiło przegrzanie lub kilka przycisków czujników jest zakrytych. Sprawdź przyciski i pozwól urządzeniu ostygnąć. Jeśli problem nadal występuje, skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI KIH6412-4B Kernau

Staliście się Państwo użytkownikami najnowszej generacji indukcyjnej płyty kuchennej.

Płyta ta została zaprojektowana i wykonana specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić integralną część nowocześnie wyposażonej kuchni. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji zapewniają jej wysoką funkcjonalność i estetykę.

W celu jak najlepszego wykorzystania swojego urządzenia, radzimy uważnie przeczytać poniższe informacje i zachować je na później do wglądu.

Życzymy satysfakcji i zadowolenia z wyboru płyty marki KERNAU.

KERNAU

SPIS TREŚCI

Bezpieczeństwo.... 3

Obsługa urządzenia.... 3

Środki ostrożności.... 4

Środki ostrożności w przypadku awarii urządzenia.... 5

Opis urządzenia.... 6

Panel kontrolny.... 6

Obsługa urządzenia.... 6

Uruchomienie urządzenia.... 7

Porady dotyczące gotowania.... 12

Konserwacja i czyszczenie.... 13

Co robić w przypadku problemów?...... 14

Instrukcje dotyczące instalacji.... 15

Montaż - Instalacja.... 15

Podłączenie elektryczne.... 17

Podłączenie płyty.... 17

Usuwanie zużytych urządzeń.... 18

BEZPIECZEŃSTWO

- Rozpakuj wszystkie materiały.

- Instalację i połączenie urządzenia należy zlecić wyłącznie wykwalifikowanemu specjaliście. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane błędami zabudowy lub podłączenia.

- Przed użyciem urządzenie należy odpowiednio wyposażzyć i zainstalować w segmencie kuchennym oraz na zaadaptowanej i zatwierdzonej powierzchni roboczej.

- Niniejsze urządzenie gospodarstwa domowego jest przeznaczone wyłącznie do gotowania żywności, i nie może służyć do innych zastosowań domowych, handlowych i przemysłowych.

- Usuń z powierzchni szkła ceramicznego wszelkie etykiety i naklejki.

- Nie wolno poddawać urządzenia żadnym zmianom ani modyfikacjom.

- Płyty kuchennej nie należy używać jako urządzenia wolnostojącego ani jako powierzchni roboczej.

- Urządzenie musi zostać uziemione i podłączone zgodnie z obowiązującymi normami.

- Do podłączenia nie wolno stosować przedłużacza.

- Urządzenia nie można instalować nad zmywarką do naczyń ani nad suszarką do prania: Para wodna może uszkodzić urządzenia elektroniczne.

- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego stopera lub oddzielnego systemu zdalnego sterowania.

OBSŁUGA URZĄDZENIA

- Po użyciu płyty wyłącz pola grzewcze.

- Należy szczególnie uważać podczas gotowania z zastosowaniem tłuszczu lub oleju, gdyż są one łatwopalne.

- Zachowaj ostrożność, aby nie poparzyć się podczas lub po użyciu urządzenia, gdyż nagrzewa się ono podczas pracy.

- Upewnij się, że żaden kabel ani inne urządzenie stałe lub ruchome nie dotyka powierzchni szklanej lub gorącego naczynia.

- W pobliżu podłączonego urządzenia, nie wolno umieszczać przedmiotów magnetycznych (np. kart kredytowych, dyskietek, kalkulatorów).

- Na powierzchni płyty nie wolno umieszczać żadnych przedmiotów metalowych (noże, widelce, łyżki, pokrywki itp.) z wyjątkiem naczyń do gotowania. W razie przypadkowego włączenia lub pod wpływem ciepła resztkowego mogą się one rozgrzać, stopić lub nawet spalić.

- Nigdy nie należy przykrywać urządzenia ścierką lub folią ochronną. Może stać się ona bardzo goraca i zapalić się.

- Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

- Należy zadbać o to, aby dzieci nie bawiły się urządzeniem.

- Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

ŚRODKI OSTROŻNOŚCI

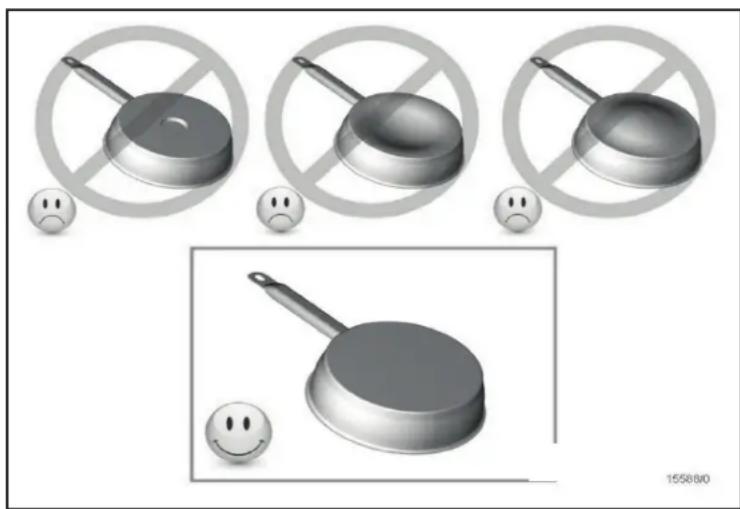

- Szorstkie powierzchnie spodu patelni lub uszkodzone garnki (nieemaliowane garnki żeliwne) mogą spowodować uszkodzenie szkła ceramicznego.

- Piasek lub inne materiały o właściwościach ściernych mogą spowodować uszkodzenie szkła ceramicznego.

- Unikaj upuszczenia nawet niewielkich przedmiotów na powierzchnię witroceramiczną.

- Nie wolno uderzać szklanych krawędzi naczyniami.

- Upewnij się, że wentylacja urządzenia działa zgodnie z instrukcją producenta.

- Nie umieszczaj i nie pozostawiaj pustych naczyń na płycie witroceramicznej.

- Cukier, tworzywa sztuczne lub folie aluminiowe nie mogą zetknąć się z polami grzewczymi, gdyż podczas schładzania mogą powodować pęknięcia lub inne zmiany szkła witroceramicznego. W takim wypadku należy wyłączyć urządzenie i natychmiast usunąć je z gorącego pola grzewczego (zachowaj ostrożność, aby się nie poparzyć).

- Ostrzeżenie: Nie wolno przechowywać na powierzchni płyty żadnych przedmiotów.

- Nigdy nie umieszczaj gorących naczyń na panelu kontrolnym.

- Jeśli pod wbudowanym urządzeniem znajduje się szuflada, upewnij się, że przestrzeń pomiędzy zawartością szuflady a dolną częścią urządzenia jest wystarczająco duża (2 cm). Jest to niezbędne do zapewnienia prawidłowej wentylacji.

- Nigdy nie umieszczaj żadnych przedmiotów łatwopalnych (np. środków w sprayu) w szufladach znajdujących się pod płytą witroceramiczną. Ewentualne szuflady na sztućce muszą być odporne na ciepło.

- Upewnij się, że naczynie jest zawsze umieszczone na środku pola grzewczego. Spód naczynia musi zakrywać jak największy obszar pola grzewczego.

- W przypadku osób z wszczepionym rozrusznikiem serca, pole magnetyczne urządzenia może mieć wpływ na funkcjonowanie rozrusznika. Zalecamy

zasięgnięcie informacji u sprzedawcy lub konsultacji u lekarza.

- Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony na kabel lub zestaw specjalny, dostępny u producenta lub w jego dziale obsługi posprzedażnej.

- NIGDY nie gaś ognia na płycie za pomocą wody. Należy wyłączyć urządzenie, a następnie przykryć płomień na przykład pokrywką lub kocem gaśniczym.

ŚRODKI OSTROŻNOŚCI W PRZYPADKU AWARIJ URZĄDZENIA

• W przypadku zauważenia usterki należy niezwłocznie wyłączyć urządzenie oraz odciąć zasilanie.
• Jeśli szkło ceramiczne jest pęknięte lub spękane, należy wyjąć wtyczkę z gniazdka i skontaktować się z serwisem.
• Naprawa musi być wykonana przez specjalistów. Nie należy otwierać urządzenia samodzielnie.
• Ostrzeżenie: Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.

UWAGA

Korzystanie z naczyń o nieodpowiedniej jakości lub z jakichkolwiek płyt indukcyjnych dla naczyń niemagnetycznych powoduje naruszenie gwarancji. W takim przypadku producent nie ponosi odpowiedzialności za wszelkie uszkodzenia płyty kuchennej i/lub jej otoczenia.

Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

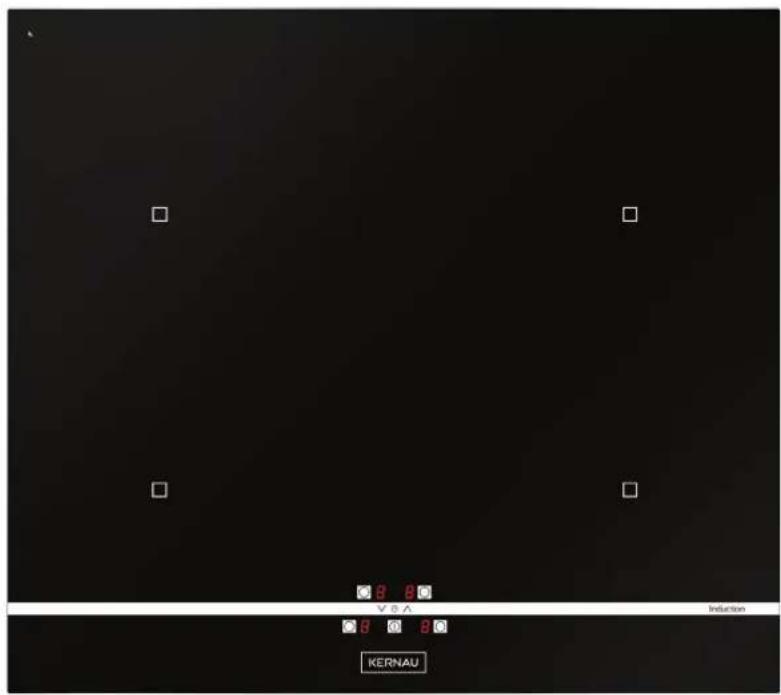

OPIS URZĄDZENIA

Dane techniczne

Typ KIH 64 KIH 64-1 KIH 6412-4B
Moc całkowita 5600 W 5600 W 7400 WZużycie energii EC _hob *165.5 Wh/kg 165.5 Wh/kg 170.6 Wh/kgPole grzewcze Minimalna średnica detekcji Moc nominalna* 1400 W 1400 W 1400 WMoc funkcji Booster*Kategoria naczynia pomiarowego*Zużycie energii EC _cw *Kategoria naczynia pomiarowego*Zużycie energii EC _cw *Kategoria naczynia pomiarowego*Zużycie energii EC _cw *	- B (x2) 160 Wh/kg C 173.1 Wh/kg 173.1 Wh/kg 172.7 A 168.9 Wh/kg 168.9 Wh/kg 181.6	- B (x2) 160 Wh/kg C 173.1 Wh/kg 172.7 A 168.9 Wh/kg 181.6	1850 WB (x2) 164 Wh/kg CCWh/kg AAWh/kg

* Podana moc może się zmienić w zależności od wymiarów i materiału naczynia.
** Obliczone zgodnie z metodą pomiaru zużycia energii (EN 60350-2).

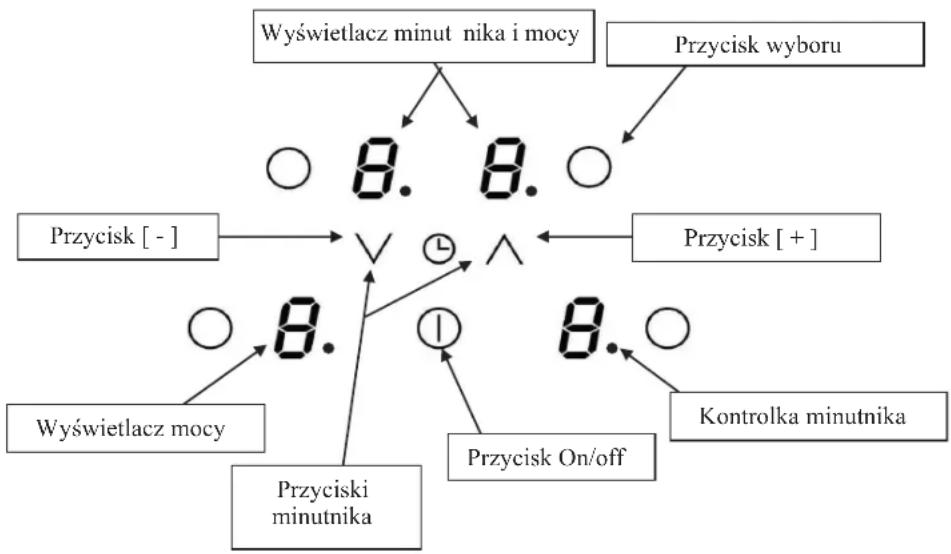

PANEL KONTROLNY

OBSŁUGA URZĄDZENIA

Przyciski dotykowe

Twoja płyta indukcyjna wyposażona jest w sterowanie elektroniczne z przyciskami dotykowymi. Gdy palec naciska przycisk, staje się aktywne odpowiednie polecenie. Aktywacja ta zostaje potwierdzona przez lampkę kontrolną, literę lub liczbę na wyświetlaczu i/lub dźwięk „beep”.

Należy przytrzymywać jednocześnie tylko jedną ikonę na panelu sterowania.

KERNAU

WYŚWIETLACZ

Wyświetlacz	Oznaczenie	Funkcja
0 Zero Pole grzewcze jest aktywne.
1...9	Poziom mocy	Wybór poziomu mocy gotowania.
U	Detekcja braku naczynia	Brak naczynia lub jest ono nieodpowiednie.
E Komunikat o błędzie		Usterka układów elektroniki.
H	C iepło resztkowe	Pole grzewcze jest gorące.
P	Booster	Funkcja Booster jest aktywna.
L	Blokowanie	Panel kontrolny jest zablokowany

URUCHOMIENIE URZĄDZENIA

Przed pierwszym użyciem

Należy przeczyścić płytę wilgotną szmatką i następnie dokładnie osuszyć powierzchnię. Nie stosować detergentów, bowiem mogą one spowodować pojawienie się niebieskawych smug na szklanej powierzchni.

Zasada indukcji

Cewka indukcyjna umieszczona jest pod każdym polem grzewczym. Po włączeniu, wytwarza ona zmienne pole elektromagnetyczne, które powoduje powstawanie prądów indukcyjnych w ferromagnetycznym dnie naczynia umieszczonego na danym polu. Rezultatem jest ogrzewanie naczynia umieszczonego na polu grzewczym.

Oczywiście, naczynie musi być do tego dostosowane:

- Zalecane są wszystkie naczynia ferromagnetyczne (proszę to sprawdzić przy pomocy niewielkiego magnesu): naczynia żeliwne i stalowe, naczynia emaliowane, naczynia ze stali nierdzewnej z ferromagnetycznym dnem itp.

- Wykluczone są: naczynia miedziane, z czystej stali nierdzewnej, aluminiowe, szklane, drewniane, ceramiczne, z kamionki itp.

Indukcyjne pole grzewcze dostosowuje się automatycznie do wielkości naczynia. Nie działa to przy naczyniach o zbyt małej średnicy. Średnica ta zależy od średnicy danego pola grzewczego. Jeśli naczynie nie jest dostosowane do płyty indukcyjnej, to na wyświetlaczu pojawi się symbol [U].

Włączenie

Włączenie / wyłączenie płyty kuchennej

Czynność	Panel kontrolny	Wyświetlacz
Włączenie	nacisnąć przycisk [ 1]	4 x [ 0 ]
Wyłączenie	nacisnąć przycisk [ 1]	nic lub [ H ]

Włączenie / wyłączenie pola grzewczego

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk wyboru	Włączenie wyświetlacza
Zwiększenie mocy nacisnąć przycisk [ + ] [ 1 ] do [ 9 ]
Zmniejszenie mocy	nacisnąć przycisk [ - ]	[ 9 ] do [ 1 ]
Wyłączenie	nacisnąć jednocześnie [ + ] i [ - ] lub nacisnąć przycisk [ - ]	[ 0 ] lub [H]

Jeśli w ciągu 20 sekund nie zostanie wykonana żadna czynność, to urządzenie przejdzie w stan czuwania.

Wykrywanie naczynia kuchennego

Wykrywanie obecności naczynia zapewnia pełne bezpieczeństwo. Indukcja nie działa:

• Jeśli na polu grzewczym nie ma żadnego naczynia, lub jeśli naczynie nie jest dostosowane do indukcji. W tym przypadku nie ma możliwości zwiększenia mocy, a wyświetlacz pokazuje [U]. Symbol ten zniknie, gdy na polu grzewczym zostanie postawione naczynie.
• Jeśli naczynie zostanie usunięte z pola grzewczego, to jego działanie zostanie przerwane. Wyświetlacz pokazuje [U]. Symbol [U] zniknie, gdy naczynie zostanie postawione na polu grzewczym. Gotowanie będzie kontynuowane przy ustawionym wcześniej poziomie mocy.

Po użyciu, wyłączyć element grzewczy: nie pozwolić na aktywowanie funkcji wykrywania naczynia [U].

Wskaźnik ciepła resztkowego

Po wyłączeniu pola grzewczego lub całkowitym wyłączeniu płyty, pola grzewcze są nadal gorące, a wyświetlacz pokazuje [ H ].

Symbol [ H ] znika, gdy pola grzewcze mogą być dotykane bez zagrożenia.

Tak długo jak wskaźnik ciepła resztkowego jest włączony, nie dotykać pół grzewczych ani nie umieszczać na nich żadnych przedmiotów wrażliwych na ciepło.

Istnieje niebezpieczeństwo poparzenia i pożaru.

Funkcja Booster (Tylko KIH 6412 - 4B)

Funkcja Booster [ P ] umożliwiają zwiększenie mocy wybranego pola grzewczego. Jeżeli funkcja ta jest włączona, to pole grzewcze przez 5 minut działa przy bardzo wysokiej mocy. Jest to przewidziane na przykład do szybkiego podgrzewania duże ilości wody, jak np. do gotowania makaronu.

Włączenie / wyłączenie funkcji Booster:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk [ O ]	[ 0 ]
Zwiększenie mocy Nacisnąć przycisk [ + ] [ 1 ] do [ 9 ]
Włączenie funkcji Booster	Nacisnąć przycisk [ + ]	[ P ] przez 5 minut
Wyłączenie funkcji Booster	Nacisnąć przycisk [ - ] [	[ 9 ] do [ 0 ]

Regulacja poziomu mocy:

Cała płyta kuchenna posiada swój maksymalny zakres mocy. Gdy funkcja Booster jest włączona, aby zapobiec przekroczeniu maksymalnego zakresu mocy, układ elektroniczny automatycznie zmniejsza poziom mocy pozostałych pól grzewczych. Na wyświetlaczu przez kilka sekund miga [9], a następnie pokazuje się maksymalny dozwolony poziom mocy ([6] lub [8]):

Wybrane pole grzewcze	Inne pole grzewcze: (na przykład: poziom mocy 9)
Wyświetlane jest [P]	[9] zmienia się na [7] w zależności od rodzaju pola

Funkcja Bridge (Tylko KIH 6412 - 4B)

Funkcja ta pozwala na używanie 2 pół grzewczych w tym samym czasie z tymi samymi ustawieniami, jako jedno pole grzewcze.

Czynność	Panel kontrolny	Wyświetlacz
Włączenie płyty	nacisnąć przycisk [ 1 ]	[ 0 ] lub [ H ] na 4 wyświetlaczach
Włączenie funkcji Bridge	nacisnąć jednocześnie lewy przycisk na przednim polu 2 pół grzewczych	Pojawia się [ 0 ] na tylnym polu [ II ]
Zwiększenie mocy	nacisnąć przycisk [ + ]	[ 1 ] do [ 9 ]
Wyłączenie funkcji Bridge	nacisnąć przycisk [ - ]	[ 0 ] lub [ H ] na 2 polach

Minutnik

Minutnik może być używany jednocześnie z wszystkimi polami grzewczymi, przy różnych ustawieniach czasowych (od 0 do 99 minut) dla każdego pola.

Ustawianie i zmiana czasu gotowania:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ O ]	[ 0 ]
Zwiększenie mocy nacisnąć przycisk [ + ] [ 1 ] do [ 9 ]
Wybór Minutnika nacisnąć jednocześnieprzycisk [ - ] i [ + ]	Minutnik [ 00 ] min
Zmniejszenie czasu nacisnąć przycisk [ - ] [ 00 ] do 30, 29...
Zwiększenie czasu	nacisnąć przycisk [ + ]	Zwiększenie czasu
Po kilku sekundach, światełko kontrolne gaśnie migając.Czas zostaje potwierdzony i rozpoczyna się gotowanie aż do osiągniecia czasu [ 00 ].

Zatrzymanie czasu gotowania:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk [ O ]	[ 0 ]
Wybór minutnika	Nacisnąć jednocześnie przycisk [ - ] i [ + ]	Pozostały czas
Zatrzymanie czasu	Nacisnąć przycisk [ - ]	[ 00 ], wtedy wyłączenie

Jeżeli jest aktywowane kilka minutników, to powtórzyć proces.

Automatyczne zatrzymanie przy końcu czasu gotowania:

Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [00] i słychać sygnał dźwiękowy. Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Funkcja minutnika jajek:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie płyty	nacisnąć przycisk [ 1 ]	[ 0 ] lub [ H ]
Wybór Minutnika	nacisnąć jednocześnieprzycisk [ - ] i [ + ]	Minutnik [ 00 ] min
Zmniejszenie czasu	nacisnąć przycisk [ - ]	[ 00 ] do 30, 29...
Zwiększenie czasu	nacisnąć przycisk [ + ]	Zwiększenie czasu
Po kilku sekundach, światełko kontrolne gaśnie migając.Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetlamigający symbol [ 00 ] i słychać sygnał dźwiękowy.Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Blokada panelu kontrolnego

Aby uniknąć zmian w ustawieniach pół grzewczych, w szczególności podczas czyszczenia, panel kontrolny może zostać zablokowany (z wyjątkiem przycisku On/Off [①]).

Blokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie [ 0 ] nacisnąć przycisk [ ] 1
Blokowanie płyty	nacisnąć jednocześnie przycisk [- ] i [ + ] z lewej strony, z przodu	Bez zmian
	ponownie nacisnąć przycisk wyboru	[ L ]

Odblokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie	nacisnąć przycisk [1]	[ L ]
W ciągu 5 sekund od rozpoczęcia:
Odblokowanie płyty	nacisnąć jednocześnie przycisk [- ] i [ + ] z lewej strony, z przodu	[ 0 ]
	ponownie nacisnąć przycisk [- ]	Brak kontrolek na wyświetlaczach

PORADY DOTYCZĄCE GOTOWANIA

Jakość naczyń

Odpowiednie materiały: stal, stal emaliowana, żeliwo, ferromagnetyczna stal nierdzewna, aluminium z dnem ferromagnetycznym,

Nieodpowiednie materiały: aluminium i stal nierdzewna bez ferromagnetycznego spodu, miedź, mosiądz, szkło, ceramika, porcelana.

Producenci podają informację, czy ich produkt jest kompatybilny z technologią indukcji. Aby sprawdzić, czy naczynie jest kompatybilne:

• Włać niewielką ilość wody do naczynia umieszczonego na indukcyjnym polu grzewczym ustawionym na poziomie [ 9 ]. Woda musi zagotować się w ciągu kilku sekund.
• Magnes jest przyciągany do dna naczynia

Niektóre naczynia postawione na indukcyjnym polu grzewczym wytwarzają hałas. Nie oznacza to usterki urządzenia i nie ma wpływu na czynność gotowania.

Pola grzewcze, do pewnych granic, automatycznie dostosowują się do średnicy naczynia. Jednakże, średnica dna naczynia musi mieć minimalną wielkość odpowiednio do danego pola grzewczego.

Aby uzyskać najlepszą wydajność płyty, należy umieścić naczynie pośrodku pola grzewczego.

PRZYKŁADY USTAWIEŃ MOCY

(poniższe wartości są orientacyjne):

1 do 2	Topienie, odgrzewanie	Sosy, masło, czekolada, żelatyna Potrawy przygotowane wcześniej
2 do 3	Podgotowywanie, odmrażanie	Ryz, budyń, syrop cukrowy Suszone warzywa, ryby, mrożonki
3 do 4	Gotowanie na parze	Warzywa, ryby, mięso
4 do 5	Gotowanie w wodzie	Ziemniaki, zupy, makarony, świeże warzywa
6 do 7	Gotowanie średnio intensywne,duszenie	Mięso, wątróbka, jajka, parówki
7 do 8	Gotowanie	Ziemniaki, placki ziemniaczane, wafle
9	Smażenie, prażenie, gotowanie wody	Steki, omlety, dania smażone, woda
P	Smażenie, prażenie Gotowanie wody	Małże, steki, gotowanie dużych ilości wody

KONSERWACJA I CZYSZCZENIE

Przed czyszczeniem należy wyłączyć urządzenie.

Nie należy myć płyty, jeśli szkło jest gorące, gdyż istnieje ryzyko poparzenia się.

• Usunąć niewielkie zabrudzenia wilgotną ściereczką z dodatkiem płynu do mycia naczyń rozpuszczonego w niewielkiej ilości wody. Następnie przemyć powierzchnię zimną wodą i dokładnie osuszyć powierzchnię.
• Należy zdecydowanie unikać detergentów i przyborów do czyszczenia o silnych właściwościach żrących i ściernych, które mogą powodować zarysowania.
• Nie stosować nigdy urządzeń parowych lub ciśnieniowych.
• Nie używać żadnych przedmiotów, które mogą zarysować szkło ceramiczne.
• Upewnić się, że naczynie jest suche i czyste. Upewnić się, że żadne drobinki lub pył nie znajdują się na powierzchni płyty lub na naczyniu. Przesuwanie szorstkich rondli spowoduje zarysowanie powierzchni.
• Należy natychmiast usuwać plamy z cukru, dżemu, galarety itp. Pomoże to zapobiegać uszkodzeniom powierzchni.

CO ROBIĆ W PRZYPADKU PROBLEMÓW?

Płyta lub pole grzewcze nie włączają się:

• Płyta jest nieprawidłowo podłączona do sieci elektrycznej.
• Zadziałanie bezpiecznika.
• Aktywna jest funkcja blokady.
• Przyciski dotykowe pokryte są thuszczem lub wodą.
• Na przycisku umieszczony jest jakiś przedmiot.

Na panelu kontrolnym wyświetlane jest [U]:

• Na polu grzewczym nie ma żadnego naczynia.
• Naczynie nie jest kompatybilne z technologią indukcji.
• Średnica dna naczynia jest zbyt mała.

Wentylacja działa nadal po wyłączeniu płyty:

• To nie jest usterka, wentylator pracuje nadal, aby chronić urządzenie elektroniczne.
• Wentylator chłodzący wyłącza się automatycznie.

Jedno lub wszystkie pola grzewcze są wyłączone:

• Zadział system bezpieczeństwa.
• Zapomniano wyłączyć pole grzewcze przez długi okres czasu.
• Zasłonięto jeden lub więcej przycisków dotykowych.
• Naczynie jest puste i jego dno jest nadmiernie nagrzane.
• Płyta posiada również automatyczną redukcję poziomu mocy i automatyczną blokadę przed przegrzaniem.

Na panelu kontrolnym wyświetlane jest [L]:

- Patrz rozdział dot. blokowania panelu kontrolnego.

Na panelu kontrolnym wyświetlane jest [ II ]:

- Patrz rozdział “Bridge”.

Na panelu kontrolnym wyświetlane jest [ Er03 ]:

- Na przyciskach znajduje się jest jakiś przedmiot lub ciecz. Symbol zniknie jak tylko przycisk zostanie zwolniony lub oczyszczony.

Na panelu kontrolnym wyświetlane jest [E2] lub [EH]:

- Płyta jest przegrzana, należy poczekać na jej ostygnięcie, a następnie włączyć ją ponownie.

Na panelu kontrolnym wyświetlane jest [ E3 ]:

- Naczynie nie jest odpowiednie, zmienić naczynie.

Na panelu kontrolnym wyświetlane jest [ E5 ]:

- Wadliwe zasilanie. Sprawdzić napięcie sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ E6 ]:

- Wadliwe zasilanie. Sprawdzić częstotliwość sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ E8 ]:

- Zatkany wlot powietrza wentylatora, usunąć przeszkodę.

Na panelu kontrolnym wyświetlane jest [ U400 ]:

- Niewłaściwe napięcie zasilania. Sprawdzić podłączenie i podłączyć ponownie płytę.

Jeżeli któryś z powyższych symboli nadal jest wyświetlany, należy wezwać serwis.

INSTRUKCJE DOTYCZĄCE INSTALACJI

Instalacja jest w wyłącznej gestii specjalistów.

Instalator zobowiązany jest do przestrzegania przepisów prawnych i norm obowiązujących w danym kraju.

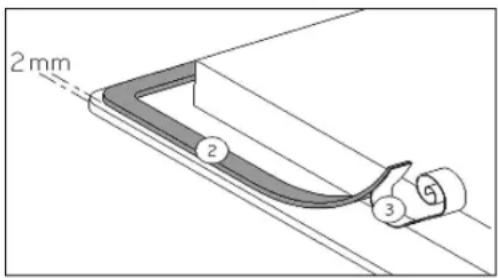

Sposób przyklejania uszczelki:

Uszczelka dostarczona razem z płytą pozwala na uniknięcie przeciekania płynów do szafki. Jej instalację należy wykonać starannie i zgodnie z poniższym rysunkiem.

Po usunięciu warstwy ochronnej (3), przykleić uszczelkę (2) dwa milimetry od zewnętrznej krawędzi szkła.

MONTAŻ – INSTALACJA

Wymiary wycięcia są następujące:

Odniesienie Wycięcie
KIH 64KIH 64-1KIH 6412-4B	560x490 mm

• Upewnij się, że odległość między płytą kuchenną a ścianą lub bokami wynosi 50 mm.
• Płyty posiadają klasyfikację „Y” odnośnie ochrony cieplnej. Idealnie płyta powinna być zainstalowana z dużą ilością miejsca po obu bokach. Z tyłu płyty może znajdować się ściana, a z boku wysoki element zabudowy lub ściana, ale z drugiej strony płyty element obudowy lub przegroda nie mogą być wyższe niż kuchenka.
• Mebel lub obudowa, na której płyta ma być zamontowana, jak również krawędzie mebli, powłoki laminowane i klej stosowany do przytwierdzania, muszą być odporne na działanie temperatur do 100°C.
• Listwy ścienne na krawędziach muszą być termoodporne.
• Nie instalować płyty kuchennej nad piekarnikiem bez wentylacji lub nad zmywarką do naczyń.
• Zapewnić odstęp 20 mm pod dolną częścią obudowy płyty, aby umożliwiać właściwy przepływ powietrza dla urządzenia elektronicznego.
• Jeśli pod płytą znajduje się szuflada, należy unikać wkładania do niej łatwopalnych przedmiotów (np. substancji w sprayu) lub przedmiotów nie odpornych na wysokie temperatury.
• Materiały, które są często używane do wykonania blatów kuchennych rozszerzają się pod wpływem działania wody. Aby zabezpieczyć krawędź wycięcia, należy nałożyć warstwę lakieru lub specjalnego uszczelniacza. Ze szczególną starannością należy założyć samoprzyłepne złącze dostarczone wraz z płytą, aby zapobiec jakimkolwiek wyciekom do wnętrza mebla stanowiącego podparcie. Uszczelka ta gwarantuje prawidłowe uszczelnienie, jeśli stosowana będzie w połączeniu z gładką powierzchnią blatu.
• Bezpieczna odległość między płytą a okapem kuchennym umieszczonym powyżej musi być zgodna z zaleceniami producenta okapu. W przypadku braku instrukcji należy zachować minimalną odległość 760 mm.
• Ostrzeżenie: W przypadku używania osłony płyty gazowej uniemożliwiającej dzieciom dostęp do płyty należy zainstalować wyłącznie osłonę zaprojektowaną lub zalecaną przez producenta. Używanie niewłaściwych osłon może być przyczyną niebezpiecznych sytuacji. Inne osłony mogą stwarzać zagrożenie.

PODŁĄCZENIE ELEKTRYCZNE

• Instalację niniejszego urządzenia oraz podłączenie go do sieci elektrycznej powinny być powierzone wykwalifikowanemu elektrykowi.
• Po zainstalowaniu urządzenia należy zabezpieczyć części będące pod napięciem.
• Dane niezbędne dla wykonania podłączenia znajdują się na naklejkach umieszczonych na obudowie płyty w pobliżu listwy przyłączeniowej.
• Podłączenie do sieci musi być wykonane przy użyciu gniazdka z uziemieniem lub poprzez wyłącznik wielobiegunowy z minimalnym rozwarciem styków 3 mm.
• Obwód elektryczny musi być oddzielony od sieci przy pomocy odpowiednich urządzeń, na przykład: wyłączników, bezpieczników lub styczników.
• Jeśli urządzenie nie jest wyposażone w łatwo dostępną wtyczkę, to zgodnie z przepisami w instalacji muszą być zamontowane wyłączniki.
• Przewód doprowadzający musi być umieszczony tak, aby nie dotykał gorących części płyty.
• Zawsze podłączyć przewód uziemiający.
• Stosować się do schematu połączeń.
• Listwa przyłączeniowa umieszczona jest pod spodem w tylnej części obudowy płyty. Aby otworzyć pokrywę użyć średniej wielkości śrubokręta. Umieścić w szczelinie i otworzyć pokrywę.

UWAGA

Niniejsze urządzenie musi być podłączone wyłącznie do sieci 230 V\~ 50/60 Hz.

Zasilanie	Podłączenie	Średnica kabla	Kabel	Bezpiecznik
230V~50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) obliczono przy współczynniku jednoczesności zgodnie z normą EN 60335-2-6

PODŁĄCZENIE PŁYTY

Płyta indukcyjna może zostać podłączona na różne sposoby (230 V\~ 1P + N lub 400\~ 2P + N, należy użyć mosiężnych podłączeń, które znajdują się w skrzynce obok zespołu zacisków.

Jednofazowe 230V\~1P+N

Wstawić łącznik pomiędzy zaciski L1 i L2 oraz pomiędzy zaciski N1 i N2.

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do jednego z zacisków N1 lub N2, fazę L do jednego z zacisków L1 lub L2.

Dwufazowe 400V\~2P+N

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do zacisku N1 lub N2, fazę L1 do zacisku L1 i fazę L2 do zacisku L2.

Ostrzeżenie

Częste odkręcania i przykręcania śrub w listwie przyłączeniowej powoduje ryzyko pogorszenia szczelność po przykręceniu. W związku z tym zaleca się ograniczać przykręcanie i odkręcania do minimum.

Należy sprawdzić, czy kable są prawidłowo podłączone i dokręcone.

Nie ponosimy odpowiedzialności za jakiekolwiek zdarzenia powstałe w efekcie nieprawidłowego podłączenia ani skutki używania nieuziemionego lub wadliwie uziemionego urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno wyrzucać produktu do odpadów komunalnych. Należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, w instrukcji obsługi lub na opakowaniu.

Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń, wnoszą Państwo istotny wkład w ochronę środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

NÁVOD K OBSLUZE A INSTALACI INDUKČNÍ DESKY KIH 64 / KIH 64-1 / KIH 6412 - 4B
