Typ produktu	Indukční varná deska
Model	KIH6412-4B
Značka	Kernau
Počet varných zón	4
Průměr varných zón	180 mm
Celkový výkon	7400 W
Spotřeba energie varné desky	170,6 Wh/kg
Funkce Booster	Ano (1850 W na zónu, max. 5 min)
Funkce Bridge	Ano (pro levé varné zóny)
Časovač	1–99 minut na varnou zónu
Dětská pojistka	Ano (uzamčení ovládacího panelu)
Rozpoznávání nádobí	Ano (zobrazení [U])
Ukazatel zbytkového tepla	Ano (zobrazení [H])
Ochrana proti přetečení	Ano (zobrazení Er03)
Automatické vypnutí	Ano (bezpečnostní vypnutí)
Napájení	230 V~ 50/60 Hz (jednofázové) nebo 400 V~ 2P+N
Příkon	25 A (230 V) / 16 A (400 V)
Rozměr výřezu	560 x 490 mm
Způsob instalace	Zabudování do pracovní desky (typ Y)
Čištění	Vlhký hadřík, jemné čisticí prostředky, žádný parní čistič
Vhodné nádobí	Magnetické dno (např. litina, ocel, smaltovaná ocel)
Chlazení	Ventilátor s trvalým provozem

Často kladené otázky - KIH6412-4B Kernau

Jak zapnu varnou desku?

Stiskněte tlačítko zapnutí/vypnutí [1] . Poté vyberte varnou zónu tlačítkem [O] a nastavte výkon pomocí [+] nebo [-] .

Proč se na displeji zobrazuje <b> [U] </b>?

Symbol [U] znamená rozpoznávání nádobí. Zobrazí se, když na varné zóně není žádný hrnec nebo hrnec nevhodný pro indukci. Používejte pouze hrnce s magnetickým dnem a minimálním průměrem 100 mm.

Jak aktivuji funkci Booster?

Vyberte požadovanou varnou zónu tlačítkem [O] a poté stiskněte [+] , dokud se nezobrazí [P] . Stupeň Booster (1850 W) běží maximálně 5 minut a poté se automaticky přepne zpět na stupeň 9.

Co znamená zobrazení <b> [H] </b>?

[H] označuje zbytkové teplo. Varná zóna je stále horká a neměla by se dotýkat. Nepokládejte na ni předměty citlivé na teplo. Zobrazení zmizí, když zóna bezpečně vychladne.

Jak nastavím časovač?

Vyberte varnou zónu tlačítkem [O] , nastavte výkon a poté současně stiskněte [-] a [+] . Tlačítkem [+] prodlužujete čas, tlačítkem [-] zkracujete. Po uplynutí času se varná zóna vypne a zazní signál.

Jak aktivuji dětskou pojistku?

Po zapnutí varné desky stiskněte současně tlačítka [-] a [O] vpředu vpravo, poté stiskněte [-] . Na displeji se zobrazí [L] . Pro deaktivaci postup opakujte.

Které hrnce jsou vhodné pro indukci?

Vhodné jsou hrnce s magnetickým dnem, jako je litina, ocel, smaltovaná ocel nebo nerezová ocel s magnetickým dnem. Nevhodné jsou měď, hliník, sklo, keramika a nerezová ocel bez magnetického dna. Vyzkoušejte magnetem.

Jak správně čistit varnou desku?

Nechte varnou desku vychladnout. Čistěte ji vlhkým hadříkem a trochou jemného čisticího prostředku. Nepoužívejte abrazivní nebo agresivní prostředky, žádné parní čističe. Odstraňte cukr, plast nebo hliníkovou fólii ihned po vypnutí.

Co dělat při chybovém hlášení <b> Er03 </b>?

Er03 označuje ochranu proti přetečení. Pravděpodobně jsou dotyková tlačítka zablokována převařeným jídlem nebo předměty. Vyčistěte povrch a odstraňte předmět. Vypněte a znovu zapněte varnou desku.

Proč se varná deska během vaření vypíná?

Možné příčiny: Byla aktivována bezpečnostní funkce (např. po dlouhé nečinnosti), došlo k přehřátí nebo je zakryto několik dotykových tlačítek. Zkontrolujte tlačítka a nechte zařízení vychladnout. Pokud problém přetrvává, obraťte se na zákaznický servis.

NÁVOD K OBSLUZE KIH6412-4B Kernau

Děkujeme Vám za to, že jste si vybrali naši keramickou desku.

Pro co nejlepší využívání Vašeho zařízení Vám doporučujeme pozorně si přečíst následující informace a uschovat je pro pozdější použití.

KERNAU

OBSAH

BEZPEČNOST.... 21

OBSLUHA ZAŘÍZENÍ 22

POPIS ZAŘÍZENÍ 23

KONTROLNÍ PANEL.... 24

Bezpečnostní opatření před použitím

• Rozbalit všechny materiály.
• Instalaci a připojení zařízení svěřte výhradně kvalifikovanému odborníkovi. Výrobce nenese zodpovědnost za poškození způsobená chybným zabudováním nebo připojením.
• Před použitím je třeba zařízení vhodně vybavit a nainstalovat v kuchyňské lince a na upravené a schválené pracovní ploše.
• Toto zařízení pro domácnost je určeno výhradně pro vaření potravin a nemůže být použito pro jiné domácí, obchodní a průmyslové účely.
• Odstraňte z povrchu keramického skla veškeré etikety a nálepky.
• Zařízení nesmí být nijak pozměňováno ani upravováno.
• Varnou desku nelze používat jako volně stojící zařízení ani jako pracovní plochu.
• Zařízení musí být uzemněno a připojeno v souladu s platnými normami.
• K připojení nelze používat prodlužovací kabel.
• Zařízení nelze instalovat nad myčkou nádobí ani nad sušičkou prádla: vodní pára může poškodit elektronická zařízení.

Bezpečnostní opatření pro zamezení poškození zařízení

• Drsné povrchy spodku pánve nebo poškozené hrnce (neemailované litinové hrnce) mohou vést k poškození keramického skla.
• Písek nebo jiné materiály s abrazivními vlastnostmi mohou vést k poškození keramického skla.
• Vyhněte se upuštění předmětů – dokonce i malých – na vitrokeramický povrch.
• Do skleněných hran nesmíte narážet nádobami.
• Ujistěte se, že ventilace zařízení funguje v souladu s návodem výrobce.
• Na vitokeramické desce nepokládejte nebo nenechávejte prázdné nádoby.
• Cukr, umělé hmoty nebo hliníkové fólie se nemohou stýkat s varnými zónami. Mohou během ochlazování způsobit praskliny nebo jiné změny vitrokeramického skla; vypněte zařízení a okamžitě je odstraňte z horké varné zóny (dávejte pozor, abyste se nepopálili).
• Nikdy nepokládejte horké nádoby na kontrolní panel.
• Pokud se pod zabudovaným zařízením nachází šuplík, ujistěte se, že prostor mezi obsahem šuplíku a spodní části zařízení je dostatečně velký (2 cm). Je to nezbytné pro zajištění správné ventilace.
  • V šuplících nacházejících se pod vitrokeramickou deskou nikdy neskladujte

hořlavé předměty (např. preparáty ve spreji). Všechny šuplíky na příbory musí být odolné vůči teplu.

- Tento spotřebič mohou používat děti starší 8 let nebo osoby s omezenými tělesnými, duševními nebo vjemovými schopnostmi, s nedostatečnou zkušeností a znalostí používání spotřebiče, pod podmínkou, že nad nimi vykonává dozor nebo je ohledně používání spotřebiče instruovala osoba odpovědná za jejich bezpečnost a že tyto osoby chápou riziko používání spotřebiče.

Bezpečnostní opatření v případě poruchy zařízení

• V případě zjištění závady vypněte zařízení a vypněte napájení.
- Pokud je keramické sklo prasklé nebo popraskané, je třeba vytáhnout zástrčku ze zásuvky a kontaktovat servis.
- Opravu musí provést odborníci. Neotvírejte zařízení sami.
- VAROVÁNÍ: Pokud je povrch prasklý, vypněte zařízení, abyste se vyhnuli možnosti úrazu elektrickým proudem.

Jiná bezpečnostní opatření

• Ujistěte se, zda je nádoba vždy umístěna ve středu varné zóny. Spodek nádoby musí pokrývat co největší plochu varné zóny.
• V případě osob s implantovaným kardiostimulátorem může mít magnetické pole zařízení vliv na fungování kardiostimulátoru. Doporučujeme se informovat u prodejce nebo konzultovat lékaře.
• Nepoužívejte nádoby z hliníku nebo umělých hmot, ty se totiž mohou roztavit na horkých varných zónách.

OBSLUHA ZAŘÍZENÍ

• Po použití vypněte varné zóny.
• Dávejte pozor během vaření s použitím tuku nebo oleje, protože může snadno dojít k jejich vznícení.
• Dávejte pozor, abyste se nepopálili během nebo po používání zařízení.
• Ujistěte se, zda se žádný kabel ani jiné stacionární nebo mobilní zařízení nedotýká skleněného povrchu nebo horké nádoby
• Poblíž připojeného zařízení nesmí být umíst'ovány magnetické předměty (např. kreditní karty, kalkulačky).

• Na skleněném povrchu neumístujte žádné kovové předměty s výjimkou nádob na vaření. V případě náhodného zapnutí nebo vlivem zbytkového tepla se tyto předměty mohou ohřát, roztavit nebo dokonce spálit.

• Nikdy nezakrývejte zařízení utěrkou nebo ochrannou folií. Může se velmi nahřát a vznítit se.

• Tento spotřebič mohou používat děti starší 8 let nebo osoby s omezenými tělesnými, duševními nebo vjemovými schopnostmi, s nedostatečnou zkušeností a znalostí používání spotřebiče, pod podmínkou, že nad nimi vykonává dozor nebo je ohledně používání spotřebiče instruovala osoba odpovědná za jejich bezpečnost a že tyto osoby chápou riziko používání spotřebiče.
• Je třeba dbát na to, aby si se zařízením nehrály děti.
• Kovové předměty, jako jsou nože, vidličky, lžíce a pokličky nesmí být pokládány na povrchu varné desky, protože se mohou velmi nahřát.

NEPOUŽÍVEJTE PŘECHODOVÉ VÝMĚNNÉ PŘÍSLUŠENSTVÍ PRO OHŘÍVÁNÍ NÁDOB, KTERÉ NENÍ PŘIZPŮSOBENO K INDUKCI. VZNIKÁ RIZIKO POPÁLENIN A POŠKOZENÍ DESKY.

POPIS ZAŘÍZENÍ

Technické údaje

Typ KIH 64 KIH 64-1 KIH 6412-4B
Celkový výkon	5600 W 5600	W 7400 W
Spotřeba energie EC_hob *	165.5 Wh/kg 165.5 Wh/kg 170.6 Wh/kg
Plotna (varná zóna)	∅180 mm ∅180 mm ∅180 mm
Minimální průměr detekce	∅100 mm ∅100 mm ∅100 mm
Jmenovitý výkon*	1400 W 1400 W 1400 W
Výkon funkce Booster*	--	1850 W
Kategorie měřící nádoby*	B (x2)	B (x2)	B (x2)
Spotřeba energie EC_cw *	160 Wh/kg	160 Wh/kg	164 Wh/kg
Kategorie měřící nádoby*	C	C	C
Spotřeba energie EC_cw *	173.1 Wh/kg 173.1 Wh/kg 172.7 Wh/kg
Kategorie měřící nádoby*	A	A	A
Spotřeba energie EC_cw *	168.9 Wh/kg 168.9 Wh/kg 181.6 Wh/kg

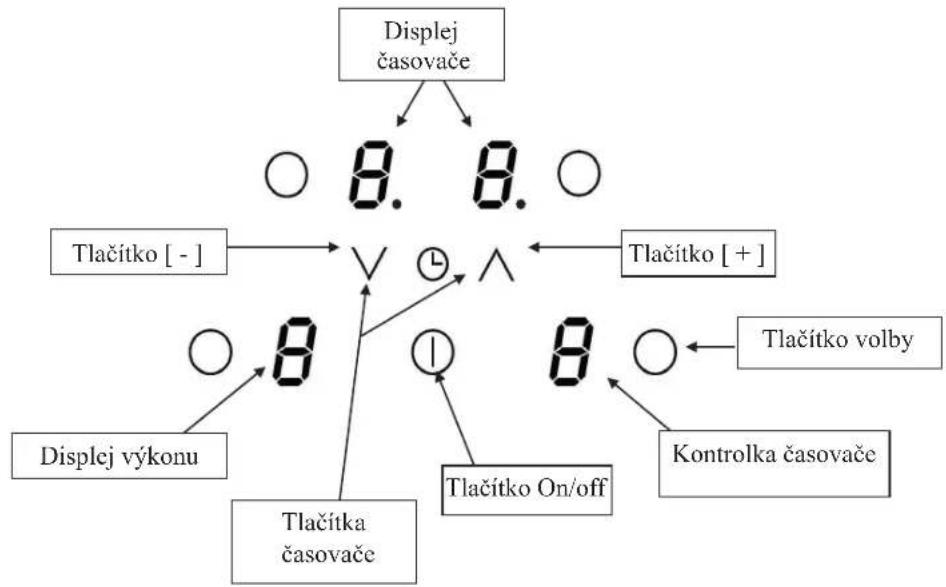

KONTROLNÍ PANEL

Před prvním použitím

Očistěte desku vlhkým hadříkem a následně důkladně osušte její povrch. Nepoužívejte detergenty, po jejich použití se totiž mohou objevovat šmouhy na skleněném povrchu.

Dotyková tlačítka

Vaše keramická deska je vybavena elektronickým řízením s dotykovými tlačítky. Když se prst dotkne tlačítka, aktivuje příslušný povel. Tato aktivace je potvrzena kontrolkou, písmenem nebo číslem na displeji a/nebo zvukem „beep”.

V případě obecného používání mačkejte současně pouze jedno tlačítko.

Displej Označení Funkce
0 Nula	Varná zóna je aktivní
1...9	Úroveň výkonu	Volba úrovně topného výkonu
U	Detekce nádoby Nádoba chybí nebo je nevhodná.
E Chybové hlášení		Závada elektronických soustav
H	Zbytkové teplo	Varná zóna je horká
P	Booster	Funkce Booster je aktivní.
L	Blokace	Kontrolní panel je zablokován

Princip indukce

Indukční cívka je umístěna pod každou varnou zónou. Po zapnutí vytváří proměnlivé elektromagnetické pole, které způsobuje vznik indukčních proudů ve ferromagnetickém dnu nádoby umístěné na dané zóně. Výsledkem je ohřev nádoby umístěné na varné zóně.

Nádoba musí být k tomu samozřejmě vhodně přizpůsobena:

• Doporučeny jsou veškeré feromagnetické nádoby (ověřte to, prosím, pomocí malého magnetu): litinové a ocelové nádoby, emailované nádoby, nádoby z nerezové oceli s feromagnetickým dnem.
• Vyloučeny jsou: nádoby z mědí, čisté nerezové oceli, hliníkové, skleněné, dřevěné, keramické, z kameniny.

Indukční varná zóna se automaticky přizpůsobuje k velikosti nádoby. To nefunguje u nádob s příliš malým průměrem. Tento průměr závisí na průměru dané varné zóny. Pokud nádoba není přizpůsobena k indukční desce, pak se na displeji zobrazuje symbol [U].

Zapnutí

Zapnutí / Vypnutí varné desky:

Činnost	K	ontrolní panel Displej
Zapnut	zmáčkněte tlačítko [ 1 ]	[ 0 ] blikající
Vypnutí	zmáčkněte tlačítko [ 1 ]	nic nebo [ H ]

Zapnutí / Vypnutí varné zóny:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ O ]	[ 0 ]
Zvýšení výkonu	zmáčkněte tlačítko [ + ]	[ 1 ] až [ 9 ]
Snížení výkonu	zmáčkněte tlačítko [ - ]	[ 9 ] až [ 1 ]
Vypnutí	zmáčkněte tlačítko [ - ] nebo zmáčknětesoučasně tlačítko [ O ] a [ - ]	[ 0 ] nebo [ H ]

Pokud během 20 vteřin nebude provedena žádná činnost, pak se elektronika zařízení přepne do pohotovostního stavu.

Detekce kuchyňské nádoby

Detekce prítomnosti nádoby zajišťuje naprostou bezpečnost. Indukce nefunguje:

- Pokud na varné zóně nestojí žádná nádoba nebo pokud nádoba není přizpůsobena k indukci. V tomto případě nelze zvýšit výkon a displej zobrazuje [U]. Tento symbol zmizí, jakmile bude na varné zóně postavena nějaká nádoba.

- Pokud bude nádoba odstraněna z varné zóny, pak bude její fungování přerušeno. Displej zobrazuje [U]. Symbol [U] zmizí, jakmile bude nádoba opět postavena

na varné zóně. Vaření bude pokračovat s dříve nastavenou úrovní výkonu. Po použití vypněte topný prvek: nedovolte, aby se aktivovala funkce detekce nádoby [U].

Ukazatel zbytkového tepla

Po vypnutí varné zóny nebo po úplném vypnutí desky jsou varné zóny i nadále horké a displej zobrazuje [ H ]. Symbol [ H ] mizí v okamžiku, kdy se lze varné zóny bezpečně dotknout.

Pokud je ukazatel zbytkového tepla zapnutý, nedotýkejte se varných zón ani na nich nepokládejte žádné předměty, které jsou citlivé na teplo. Existuje nebezpečí popálení a požáru.

Funkce Booster (KIH 6412 - 4B)

Funkce Booster [ P ] umožnuje zvýšit výkon zvolené varné zóny.

Pokud je tato funkce zapnuta, pak varná zóna po dobu 5 minut funguje s velmi vysokým výkonem. S touto možností se počítá pro rychlý ohřev velkého množství vody, jako např. pro vaření těstovin.

Zapnutí / Vypnutí funkce Booster:

Činnost	K	ontrolní panel Displej
Volba zóny	zmáčkněte tlačítko [ O ]	[ 0 ]
Zvýšení výkonu	zmáčkněte tlačítko [ + ]	[ 1 ] až [ 9 ]
Zapnutí funkce Booster	zmáčkněte tlačítko [ + ]	[ P ] po dobu 5 minut
Vypnutí funkce Booster	zmáčkněte tlačítko [ - ]	[ 9 ]

Úprava úrovně výkonu:

Celá varná deska má svůj vlastní maximální rozsah výkonu. Když je funkce Booster zapnuta, aby se předcházelo překročení maximálního rozsahu výkonu, elektronická soustava automaticky snižuje úroveň výkonu ostatních varných zón. Na displeji několik vteřin bliká [ 9 ], a následně se ukazuje maximální dovolená úroveň výkonu ([ 6 ] nebo [ 8 ]):

Zvolená varná zóna	Jiná varná zóna:(například: úroveň výkonu 9)
Zobrazuje se [ P ]	[ 9 ] se mění na [ 7 ] v závislosti na druhu zóny

Funkce Bridge (pouze KIH 6412 - 4B)

Tato funkce umožňuje používat 2 varné zóny (plotny) ve stejnou dobu se stejnými nastaveními jako jedna varná zóna.

Činnost Kontrolní panel Displej
Zapnutí desky	zmáčkněte tlačítko [ 1]	[ 0 ] nebo [ H ] na 4 displejích
Zapnutí funkce Bridge	zmáčkněte současně levé tlačítko 2 varných zón	na přední zóně objevuje se [ 0 ] na zadní zóně [ Π ]
Zvýšení výkonu zmáčkněte tlačítko [ + ]		[ 1 ] až [ 9 ]
Vypnutí funkce Bridge	zmáčkněte tlačítko [ - ] [	0 ] nebo [ H ] na 2 zónách

Časovač

Časovač může být používán současně se všemi 3 varnými zónami, s různými časovými nastaveními (0 až 99 minut) pro každou zónu.

Nastavování a změna doby vaření

Činnost	K	ontrolní panel Displej
Volba zóny	zmáčkněte tlačítko [ O ]	[ 0 ]
Zvýšení výkonu	zmáčkněte tlačítko [ + ]	[ 1 ] až [ 9 ]
Volba Časovače	zmáčkněte současně [ - ] a [ + ]	[ 00 ]
Zkrácení doby	zmáčkněte tlačítko [ - ]	[ 00 ] až 30, 29...
Prodloužení doby	zmáčkněte tlačítko [ + ]	Prodloužení doby
Po několika vteřinách kontrolka zabliká a zhasne.Doba je potvrzena a začíná vaření až do okamžiku dosažení doby [ 00 ].

Zastavení času vaření:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko pro volbu zóny	[0]
Volba Časovače	zmáčkněte současně [- ] a [ + ]	Zbývající čas
Vypnutí Časovače	zmáčkněte tlačítko [- ]	[00], tedy vypnutí
Pokud je aktivováno několik časovačů, zopakujte postup.

Automatické zastavení na konci doby vaření:

Jakmile začíná končit zvolená doba vaření, časovač zobrazuje blikající symbol [ 00 ] a uslyšíte zvukový signál.

Pro vypnutí signálu a blikání stačí zmáčknout libovolné tlačítko.

Funkce časovače na vajíčka:

Činnost Kontrolní panel Displej
Zapnutí desky	zmáčkněte tlačítko [ 1]	[ 0 ] nebo [ H ]
Volba Časovače	zmáčkněte současně [- ] a [ + ]	[ 00 ]
Zkrácení doby zmáčkněte tlačítko [- ] [ 00 ] až 30, 29...
Prodloužení doby zmáčkněte tlačítko [ + ] Prodloužení doby
Po několika vteřinách kontrolka zabliká a zhasne.Jakmile začíná končit zvolená doba vaření, časovač zobrazuje blikající symbol [ 00 ] a uslyšíte zvukový signál.Pro vypnutí signálu a blikání stačí zmáčknout libovolné tlačítko.

Blokování kontrolního panelu

Pokud se chcete vyhnout náhodnému pozměnění nastavení varných zón, obzvláště při čištění, můžete zablokovat kontrolní panel (s výjimkou tlačítka On/Off [ ① ]).

Blokace:

Činnost Kontrolní panel Displej
Zahájení	zmáčkněte tlačítko [ 1]	[ 0 ]
Blokace desky	Zmáčkněte současně tlačítko [- ] a [ + ] vlevo, vpředu	Beze změn
	opět zmáčkněte tlačítko volby	[ L ]

Odblokování:

Činnost	Kontrolní panel	Displej
Zahájení	zmáčkněte tlačítko [ 1 ]	[ L ]
Během 5 vteřin od zahájení:
Odblokování desky	zmáčkněte současně tlačítko [-] [+] vlevo, vpředu	[ 0 ]
	opět zmáčkněte tlačítko [-]	Chybí světélka na displejích

RADY OHLEDNĚ VAŘENÍ

Kvalita nádob

Vhodné materiály: ocel, emailovaná ocel, litina, feromagnetická nerezová ocel, hliník s feromagnetickým dnem,

Nevhodné materiály: hliník a nerezová ocel bez feromagnetického spodku, měd', mosaz, sklo, keramika, porcelán

Výrobci udávají informaci, zda je jejich výrobek kompatibilní s technologií indukce. Pro ověření, zda je nádoba kompatibilní:

• Nalijte malé množství vody do nádoby umístěné na indukční varné zóně nastavené na úroveň [ 9 ]. Voda musí být přivedena k varu během několika vteřin.
• Magnet je prítahován ke dnu nádoby.

Některé nádoby postavené na indukční varné zóně vytvářejí hluk. Neznamená to, že je zařízení vadné a nemá to vliv na činnost vaření.

Varné zóny se v rámci určitých mezí automaticky přizpůsobují průměrům nádob. Průměr dna nádoby ale musí mít určitou minimální velikost příslušně k dané varné zóně. Pro dosažení co nejlepší efektivity desky umístěte nádobu do středu varné zóny.

PŘÍKLADY NASTAVENÍ VÝKONU VAŘENÍ

(následující hodnoty jsou orientační)

1 až 2	Tavení Ohřívání	Omáčky, máslo, čokoláda, želatinaDříve připravená jídla
2 až 3	Vstupní vařeníRozmrazování	Rýže, pudink, cukrový sirup, s ušenázelenina, ryby, mražené potraviny
3 až 4	Vaření na páře	Zelenina, ryby, maso
4 až 5	Vaření ve vodě	Brambory, polévky, těstoviny,čerstvá zelenina
6 až 7	Středně intenzivní vaření,Dušení	Maso, játra, vejce, párkyGuláš, dršt’ky, karbanátky
7 až 8	Vaření	Brambory, bramborové placky, vafle
9	Smažení, praženíPřivádění vody k varu	Steaky, omelety, smažená jídla, voda
P	Smažení, praženíPřivádění vody k varu	Škeble, steaky, vaření velkýchmnožství vody

ÚDRŽBA A ČIŠTĚNÍ

Před zahájením čištění vypněte zařízení.

Nemyjte desku, pokud je sklo príliš horké, můžete se popálit.

• Odstraňte menší nečistoty vlhkým hadříkem s přidáním saponátu na nádobí rozpuštěného v malém množství vody. Následně omyjte povrch studenou vodou a důkladně ho osušte.
• Rozhodně se vyhýbejte detergentům a čistícím prostředkům se silnými žíravými a abrazivními vlastnostmi, které mohou způsobit poškrábání.
• Nikdy nepoužívejte parní nebo tlaková zařízení.
• Nepoužívejte žádné předměty, které mohou poškrábat keramické sklo.
• Ujistěte se, zda je nádoba suchá a čistá. Ujistěte se, zda se na povrchu desky nebo na nádobě nenacházejí žádné drobky nebo prach. Posouvání drsných rendlíků způsobuje poškrábání povrchu.
• Skvrny od cukru, džemu, želé atp. je třeba okamžitě odstraňovat. Pomůže to předcházet poškození povrchu.

CO DĚLAT V PŘÍPADĚ PROBLÉMŮ?

Deska nebo varné zóny se nezapínají:

• Deska je nesprávně připojena k elektrické síti.
  • Zafungovala pojistka.
  • Je aktivní funkce blokace.
• Dotyková tlačítka jsou pokryta tukem nebo vodou.
• Na tlačítku je umístěn nějaký předmět.

Na kontrolním panelu se zobrazuje [U]:

• Na varné zóně se nenachází žádná nádoba.
• Nádoba není kompatibilní s technologií indukce.
• Průměr dna nádoby je příliš malý.

Ventilace funguje nadále i po vypnutí desky:

• Nejedná se o poruchu, ventilátor pracuje i nadále, aby ochránil elektronické zařízení.
• Chladící ventilátor se vypíná automaticky.

Jedna nebo všechny varné zóny jsou vypnuté:

• Zafungoval bezpečnostní systém.
- Někdo zapomněl na dlouhou dobu vypnout varnou zónu.
- Bylo přikryto jedno nebo více dotykových tlačítek.
- Nádoba je prázdná a její dno je nadměrně zahřáté.

- Deska je také vybavena automatickou redukcí úrovně výkonu a automatickou blokací proti přehřátí.

Na kontrolním panelu se zobrazuje [ L ]:

- Viz kapitola týkající se blokování kontrolního panelu.

Na kontrolním panelu se zobrazuje [ II ]:

- Viz kapitola “Bridge”.

Na kontrolním panelu se zobrazuje [Er03]:

- Na tlačítcích se nachází nějaký předmět nebo tekutina. Symbol zmizí jakmile bude tlačítko uvolněno nebo vyčištěno.

Na kontrolním panelu se zobrazuje [E2] nebo [EH]:

- Deska je přehřátá, počkejte až vychladne a následně ji opět zapněte.

Na kontrolním panelu se zobrazuje [ E3 ]:

• Nádoba není vhodná, změňte nádobu.

Na kontrolním panelu se zobrazuje [ E5 ]:

- Vadné napájení. Zkontrolujte napětí elektrické sítě.

Na kontrolním panelu se zobrazuje [ E6 ]:

- Vadné napájení. Zkontrolujte frekvenci elektrické sítě.

Na kontrolním panelu se zobrazuje [ E8 ]:

- Ucpaný vstup vzduchu ventilátoru, odstraňte překážku.

Na kontrolním panelu se zobrazuje [ U400 ]:

- Nesprávné napájecí napětí. Zkontrolujte připojení a opět připojte varnou desku.

Pokud se některý z předchozích symbolů zobrazuje i nadále, je třeba kontaktovat servis.

NÁVODY PRO INSTALACI

Instalaci mohou provádět výhradně odborníci. Instalatér je povinen dodržovat právní předpisy a normy platné v dané zemi.

Způsob nalepení těsnění:

Těsnění dodané společně s deskou umožňuje zabránit pronikání kapalin do skříňky. Jeho instalaci je třeba provést pečlivě a v souladu s následujícím obrázkem.

Po odstranční ochranné vrstvy (3), nalepte těsnění (2) dva milimetry od vnější hrany skla.

KERNAU

MONTÁŽ - INSTALACE

- Rozměry výřezu jsou následující:

Platí Výřez
KIH 64KIH 64-1KIH 6412-4B	560x490 mm

- Ujistěte se, zda vzdálenost mezi varnou deskou a stěnou nebo bočními stranami činí 50 mm.

- Desky se vyznačují klasifikací „Y” z hlediska tepelné ochrany. V ideální situaci by deska měla být instalována s velkým množstvím místa po obou stranách. Vzadu se může nacházet stěna a na straně vysoký prvek zástavby nebo stěna. Na druhé straně ale prvek zástavby nebo přepážka nemůže být vyšší než vařič.

- Nábytek nebo zástavba, v které má být deska namontována, a také hrany nábytku, laminované povlaky a lepidlo použité pro upevnění musí být odolné vůči působení teplot do 100°C.

- Nástěnné lišty na hranách musí být teplovzdorné.

- Neinstalujte varnou desku nad troubou bez ventilace nebo nad myčkou nádobí.

- Zajistěte mezeru 20 mm pod spodní částí krytu desky, aby byl umožněn vhodný průtok vzduchu pro elektronické zařízení.

- Pokud se pod deskou nachází šuplík, neskladujte v něm hořlavé předměty (např. látky ve spreji) nebo předměty, které nejsou odolné vůči vysokým teplotám.

- Materiály, které jsou často používány při výrobě kuchyňských linek často vlivem vody bobtnají. Pro zajištění hran výřezu naneste vrstvu laku nebo speciálního utěsňovače. Obzvláště pečlivě naneste samolepící spoj dodaný společně s deskou, který zamezuje jakýmkoliv průsakům dovnitř nábytku, který bude desku podpírat. Toto těsnění zaručuje správné utěsnění, pokud je aplikováno ve spojení s hladkým povrchem pracovní plochy.

- Bezpečná vzdálenost mezi deskou a digestoří, která je nad ní umístěna, musí být v souladu s pokyny výrobce digestoře. V případě, že návod chybí, je třeba dodržet minimální vzdálenost 760 mm.

- Nesmíte dovolit, aby po provedení zástavby byl spojovací kabel podrobován jakýmkoliv mechanickým pnutím, vyplývajícím například ze skutečnosti umístění šuplíku.

ELEKTRICKÉ PŘIPOJENÍ

• Instalaci tohoto zařízení a jeho připojení k elektrické síti je třeba svěřit kvalifikovanému elektrikáři, který je obeznámen s normativními předpisy a důsledně je dodržuje.
• Po nainstalování zajistěte zabezpečení součástí, které jsou pod napětím.
• Údaje nezbytné pro provedení připojení se nacházejí na nálepkách umístěných na krytu desky poblíž připojovací lišty.
• Připojení k síti musí být provedeno pomocí zásuvky s uzemněním nebo skrze vícepólový jistič s minimální vzdáleností mezi rozpojenými kontakty 3 mm.
• Elektrický obvod musí být oddělen od sítě pomocí vhodných zařízení, například: vypínačů, jističů nebo stykačů.
• Pokud zařízení není vybaveno snadno dostupnou zástrčkou, pak musí být v instalaci v souladu s předpisy namontovány vypínače.
• Přívodové vedení musí být umístěno tak, aby se nedotýkalo horkých součástí varné desky nebo sporáku.

Varování!

• Toto zařízení musí být připojeno výhradně k síti 230 V \~ 50/60 Hz.
  • Vždy musí být připojen zemnící vodič.
• Postupujte podle elektrického schématu.
• Připojovací lišta je umístěna vespod, v zadní části krytu desky. Pro otevření krytu použijte středně velký šroubovák. Umístěte ve štěrbině a otevřete kryt.

Napájení	Připojení	Průměr kabelu	Kabel	Pojistka
230V~ 50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

* vypočítáno s faktorem současnosti v souladu s normou EN 60335-2-6

Připojení desky

Deska může být připojena různými způsoby, je třeba použít mosazné spoje, které se nacházejí ve skříňce vedle svorkovnice.

Vložte kontakt mezi svorky 1 a 2.

Připojte uzemnění ke svorce “earth”, neutrální bod N ke svorce 4, fázi L k jedné ze svorek 1 nebo 2.

Dvoufázové 400V\~2P+N

Připojte uzemnění ke svorce “earth”, neutrální bod N ke svorce 4, fázi L1 ke svorce 1 a fázi L2 ke svorce 2.

Varování!

• Časté povolování a utahování šroubů v připojovací liště zvyšuje riziko zhoršení těsnosti po dotažení. V souvislosti s touto skutečností doporučujeme omezit utahování a povolování na minimum.
• Zkontrolujte, zda jsou kabely správně připojeny a utaženy.
• Neneseme zodpovědnost za jakékoliv události vzniklé v důsledku chybného připojení nebo ty, k nimž mohlo dojít v souvislosti s používáním zařízení, které není uzemněno nebo má vadné uzemnění.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního
