Typ produktu	Płyta indukcyjna
Marka	Kernau
Model	KIH64-2B
Całkowita moc	6500 W
Strefy grzewcze	4
Strefa przednia lewa	190 mm, 1400 W (Booster 1850 W)
Strefa tylna lewa	160 mm, 1400 W (bez boostera)
Strefa tylna prawa	190 mm, 1400 W (Booster 1850 W)
Strefa przednia prawa	160 mm, 1400 W (bez boostera)
Zużycie energii płyty	165,4 Wh/kg
Napięcie	230 V ~ 50/60 Hz
Podłączenie	1-fazowe lub 2-fazowe, 25 A (1-fazowe)
Wymiary zabudowy (szer. x gł.)	560 x 490 mm
Wymiary otworu (szer. x gł.)	560 x 490 mm
Waga (ok.)	8 kg
Sterowanie	Przyciski dotykowe
Timer	Minutnik i czas gotowania dla każdej strefy (1-99 min)
Blokada rodzicielska	Tak, blokada panelu sterowania
Rozpoznawanie garnków	Tak, automatyczne
Wskaźnik ciepła resztkowego	Tak, symbol H
Funkcja Booster	Tak, na 2 strefach (maks. 10 min)
Automatyczne wyłączanie	Tak, w przypadku przegrzania lub gotowania bez garnka
Czyszczenie	Wilgotna ściereczka, bez środków ściernych
Odpowiednie naczynia	Magnetyczne dno (żelazo, żeliwo, stal nierdzewna)
Bezpieczeństwo	Ochrona przed przegrzaniem, wskaźnik ciepła resztkowego, blokada rodzicielska

Często zadawane pytania - KIH64-2B Kernau

Jak włączyć i wyłączyć płytę grzewczą?

Naciśnij przycisk włącz/wyłącz (symbol z oznaczeniem [1]), aby włączyć płytę. Aby wyłączyć, naciśnij ponownie ten sam przycisk. Po włączeniu należy wybrać strefę grzewczą, aby ją aktywować.

Co oznacza wyświetlacz [U]?

Wyświetlacz [U] oznacza rozpoznawanie garnków. Pojawia się, gdy na strefie nie ma garnka lub garnek nie nadaje się do indukcji. Postaw odpowiedni garnek, aby aktywować funkcję.

Jak aktywować blokadę rodzicielską?

Włącz płytę. Naciśnij jednocześnie przycisk [-] i przycisk strefy przedniej prawej, a następnie przycisk strefy. Na wyświetlaczu pojawi się [L]. Aby dezaktywować, powtórz czynność.

Jak prawidłowo czyścić płytę grzewczą?

Pozwól płycie ostygnąć. Użyj wilgotnej ściereczki z odrobiną łagodnego środka czyszczącego. Nie używaj ściernych ani agresywnych środków, takich jak środki do czyszczenia grilla ani wełna stalowa. Wytrzyj do sucha.

Jakie garnki nadają się do płyt indukcyjnych?

Tylko garnki z magnetycznym dnem są odpowiednie, np. żeliwo, emaliowana stal lub stal nierdzewna z magnetycznym dnem. Nie nadają się miedź, aluminium, szkło, ceramika. Jeśli magnes przyczepia się do dna garnka, jest on odpowiedni.

Co zrobić w przypadku błędu [E2] lub [EH]?

Ten komunikat oznacza przegrzanie. Wyłącz płytę i pozwól jej ostygnąć. Następnie włącz ją ponownie. Jeśli komunikat się utrzymuje, skontaktuj się z serwisem.

Jak używać funkcji Booster?

Wybierz strefę z funkcją Booster (przednia lewa lub tylna prawa) i ustaw poziom mocy na [9]. Następnie naciskaj przycisk [+], aż pojawi się [P]. Booster działa maksymalnie 10 minut.

Dlaczego wentylator działa po wyłączeniu?

To normalne. Wentylator chłodzący działa, aż elektronika wystarczająco ostygnie. Wyłącza się automatycznie.

Jak ustawić timer?

Wybierz strefę grzewczą i ustaw żądaną moc. Naciśnij jednocześnie przycisk [-] i [+] dla timera. Ustaw czas za pomocą [+] (zwiększanie) lub [-] (zmniejszanie). Timer uruchamia się automatycznie.

Co zrobić w przypadku uszkodzenia szkła?

Jeśli powierzchnia szklana jest pęknięta, natychmiast wyłącz płytę i odłącz ją od sieci (wyłącz bezpiecznik). Skontaktuj się z serwisem lub autoryzowanym sprzedawcą. Nie używaj urządzenia.

INSTRUKCJA OBSŁUGI KIH64-2B Kernau

INSTRUKCJA OBSŁUGI I INSTALACJI PLYTY INDUKCYJNEJ

KIH 64-2B / KIH 641-2B / KIH 6411-4B

Staliście się Państwo użytkownikami najnowszej generacji płyty kuchennej typu KIH 64-2B / KIH 641-2B / KIH 6411-4B. Płyta ta została zaprojektowana i wykonana specjalnie z myślą o spełnieniu Państwa oczekiwań i z prawnością będzie stanowić integralną część nowocześnie wyposażonej kuchni. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji zapewniają jej wysoką funkcjonalność i estetykę.

W celu jak najlepszego wykorzystania swojego urządzenia, radzimy uważnie przeczytać poniższe informacje i zachować je na później do wglądu.

Życzymy satysfakcji i zadowolenia z wyboru płyty marki KERNAU.

KERNAU

SPIS TREŚCI

Bezpieczeństwo.... 3

Obsługa urządzenia.... 3

Środki ostrożności.... 4

Środki ostrożności w przypadku awarii urządzenia.... 5

Opis urządzenia.... 6

Panel kontrolny.... 6

Uruchomienie urządzenia.... 7

Porady dotyczące gotowania.... 12

Konserwacja i czyszczenie.... 13

Co robić w przypadku problemów?...... 14

Instrukcje dotyczące instalacji.... 15

Podłączenie elektryczne.... 17

Usuwanie zużytych urządzeń.... 18

BEZPIECZEŃSTWO

• Rozpakuj wszystkie materiały.
• Instalację i połączenie urządzenia należy zlecić wyłącznie wykwalifikowanemu specjaliście. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane błędami zabudowy lub podłączenia.
• Przed użyciem urządzenie należy odpowiednio wyposażzyć i zainstalować w segmencie kuchennym oraz na zaadaptowanej i zatwierdzonej powierzchni roboczej.
• Niniejsze urządzenie gospodarstwa domowego jest przeznaczone wyłącznie do gotowania żywności, i nie może służyć do innych zastosowań domowych, handlowych i przemysłowych.
• Usuń z powierzchni szkła ceramicznego wszelkie etykiety i naklejki.
• Nie wolno poddawać urządzenia żadnym zmianom ani modyfikacjom.
• Płyty kuchennej nie należy używać jako urządzenia wolnostojącego ani jako powierzchni roboczej.
• Urządzenie musi zostać uziemione i podłączone zgodnie z obowiązującymi normami.
• Do podłączenia nie wolno stosować przedłużacza.
• Urządzenia nie można instalować nad zmywarką do naczyń ani nad suszarką do prania: Para wodna może uszkodzić urządzenia elektroniczne.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego stopera lub oddzielnego systemu zdalnego sterowania.

UWAGA

Niebezpieczeństwo pożaru: zabrania się przechowywania na płycie kuchennej jakichkolwiek przedmiotów.

OBSŁUGA URZĄDZENIA

• Po użyciu płyty wyłącz pola grzewcze.
• Należy szczególnie uważać podczas gotowania z zastosowaniem thuszczu lub oleju, gdyż są one łatwopalne.
• Zachowaj ostrożność, aby nie poparzyć się podczas lub po użyciu urządzenia, gdyż nagrzewa się ono podczas pracy.
• Upewnij się, że żaden kabel ani inne urządzenie stałe lub ruchome nie dotyka powierzchni szklanej lub goracego naczynia.
• W pobliżu podłączonego urządzenia, nie wolno umieszczać przedmiotów magnetycznych (np. kart kredytowych, dyskietek, kalkulatorów).
• Na powierzchni płyty nie wolno umieszczać żadnych przedmiotów metalowych

(noże, widelce, łyżki, pokrywki itp.) z wyjątkiem naczyń do gotowania. W razie przypadkowego włączenia lub pod wpływem ciepła resztkowego mogą się one rozgrzać, stopić lub nawet spalić.

• Nigdy nie należy przykrywać urządzenia ścierką lub folią ochronną. Może stać się ona bardzo goraca i zapalić się.
• Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.
• Należy zadbać o to, aby dzieci nie bawiły się urządzeniem.
• Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

NIE NALEŻY UŻYWAĆ POŚREDNICH AKCESORIÓW WYMIENNYCH DO PODGRZEWANIA NACZYŃ, KTÓRE NIE SĄ PRZYSTOSOWANE DO INDUKCJI. ZACHODZI RYZYKO OPARZEŃ I USZKODZENIA PŁYTY.

ŚRODKI OSTROŻNOŚCI

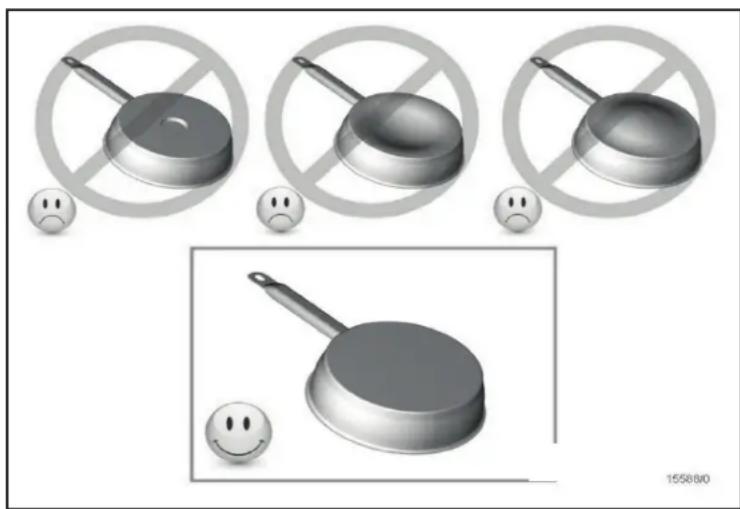

• Szorstkie powierzchnie spodu patelni lub uszkodzone garnki (nieemaliowane garnki żeliwne) mogą spowodować uszkodzenie szkła ceramicznego.
• Piasek lub inne materiały o właściwościach ściernych mogą spowodować uszkodzenie szkła ceramicznego.
• Unikaj upuszczenia nawet niewielkich przedmiotów na powierzchnię witroceramiczna.
• Nie wolno uderzać szklanych krawędzi naczyniami.
• Upewnij się, że wentylacja urządzenia działa zgodnie z instrukcją producenta.
• Nie umieszczaj i nie pozostawiaj pustych naczyń na płycie witroceramicznej.
• Cukier, tworzywa sztuczne lub folie aluminiowe nie mogą zetknąć się z polami grzewczymi, gdyż podczas schładzania mogą powodować pęknięcia lub inne zmiany szkła witroceramicznego. W takim wypadku należy wyłączyć urządzenie i natychmiast usunąć je z gorącego pola grzewczego (zachowaj ostrożność, aby się nie poparzyć).
• Ostrzeżenie: Nie wolno przechowywać na powierzchni płyty żadnych przedmiotów.
• Nigdy nie umieszczaj gorących naczyń na panelu kontrolnym.
• Jeśli pod wbudowanym urządzeniem znajduje się szuflada, upewnij się, że przestrzeń pomiędzy zawartością szuflady a dolną częścią urządzenia jest wystarczająco duża (2 cm). Jest to niezbędne do zapewnienia prawidłowej

wentylacji.

• Nigdy nie umieszczaj żadnych przedmiotów łatwopalnych (np. środków w sprayu) w szufladach znajdujących się pod płytą witroceramiczną. Ewentualne szuflady na sztućce muszą być odporne na ciepło.
• Upewnij się, że naczynie jest zawsze umieszczone na środku pola grzewczego. Spód naczynia musi zakrywać jak największy obszar pola grzewczego.
• W przypadku osób z wszczepionym rozrusznikiem serca, pole magnetyczne urządzenia może mieć wpływ na funkcjonowanie rozrusznika. Zalecamy zasięgnięcie informacji u sprzedawcy lub konsultacji u lekarza.
• Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony na kabel lub zestaw specjalny, dostępny u producenta lub w jego dziale obsługi posprzedażnej.
• NIGDY nie gaś ognia na płycie za pomocą wody. Należy wyłączyć urządzenie, a następnie przykryć płomień na przykład pokrywka lub kocem gaśniczym.

Ostrzeżenie

Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.

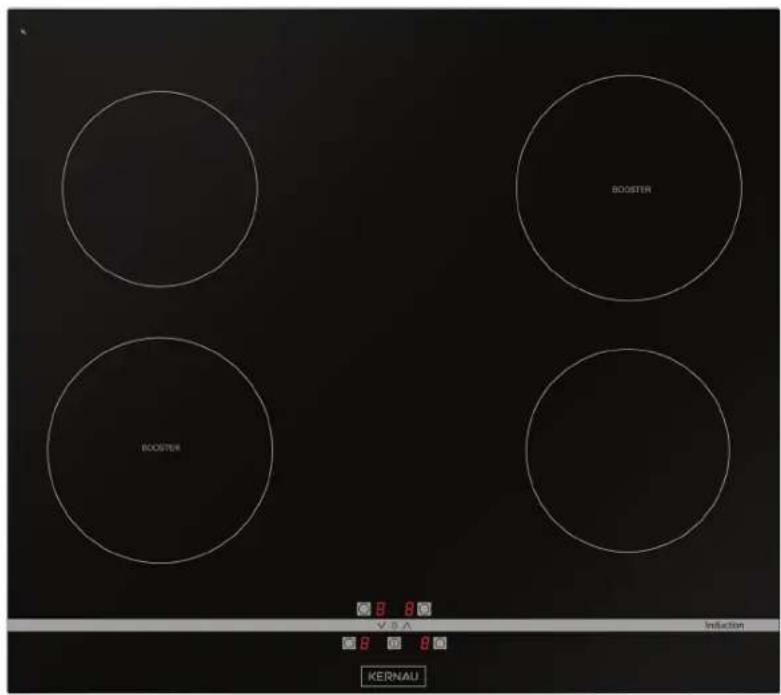

OPIS URZĄDZENIA
Dane techniczne

Typ	KIH 64-2B KIH 641-2B	KIH 6411-4B
Moc łącznaZużycie energii EC _hob **	6500 W168.6 Wh/kg	7400 W170.6 Wh/kg
Pole grzewcze przednie leweMinimalna średnica detekcjiMoc nominalna*Moc funkcji Booster*Kategoria naczynia pomiarowego**Zużycie energii E C _cw **	∅ 190 mm∅ 100 mm1400 W1850 WC172.7 Wh/kg	∅ 160 mm∅ 100 mm1400 W1850 WB164 Wh/kg
Pole grzewcze tylne leweMinimalna średnica detekcjiMoc nominalna*Moc funkcji Booster*Kategoria naczynia pomiarowego**Zużycie energii EC _cw **	∅ 160 mm∅ 100 mm1400 W--B160 Wh/kg	∅ 160 mm∅ 100 mm1400 W1850 WA181.6 Wh/kg
Pole grzewcze tylne praweMinimalna średnica detekcjiMoc nominalna*Moc funkcji Booster*Kategoria naczynia pomiarowego**Zużycie energii EC _cw **	∅ 190 mm∅ 100 mm1400 W1850 WC172.7 Wh/kg	∅ 160 mm∅ 100 mm1400 W1850 WB164 Wh/kg
Pole grzewcze tylne praweMinimalna średnica detekcjiMoc nominalna*Moc funkcji Booster*Kategoria naczynia pomiarowego**Zużycie energii EC _cw **	∅ 160 mm∅ 100 mm1400 W--A168.9 Wh/kg	∅ 160 mm∅ 100 mm1400 W1850 WC172.7 Wh/kg

* Podana moc może się zmienić w zależności od wymiarów i materiału naczynia.

** Obliczone zgodnie z metodą pomiaru zużycia energii (EN 60350-2).

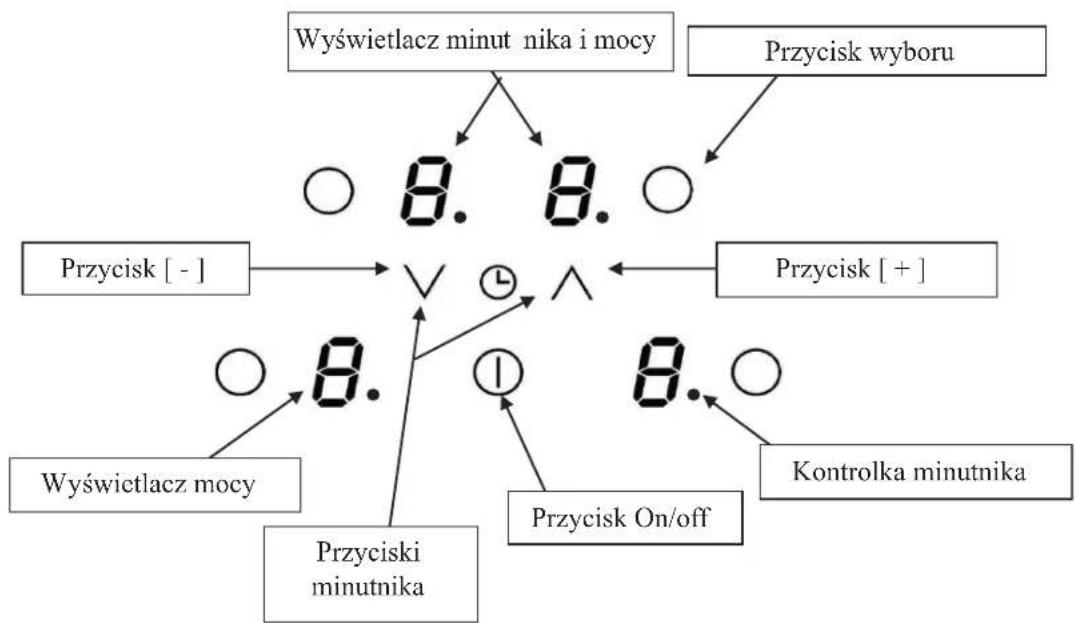

PANEL KONTROLNY

WYŚWIETLACZ

Wyświetlacz	Oznaczenie	Funkcja
0 Zero	Pole grzewcze jest aktywne.
1...9	Poziom mocy	Wybór poziomu mocy gotowania.
U	Detekcja braku naczynia	Brak naczynia lub jest ono nieodpowiednie.
E Komunikat o błędzie		Usterka układów elektroniki.
H	C iepło resztkowe Pole grzewcze jest gorące.
P	Booster	Funkcja Booster jest aktywna.
L	Blokowanie	Panel kontrolny jest zablokowany

Wentylacja

System chłodzenia jest w pełni automatyczny. Wentylator chłodzący zaczyna działać przy niewielkiej prędkości, gdy ciepło wykrywane przez system elektroniczny osiąga pewien poziom. Wentylator przełącza się na wysokie obroty przy intensywnym użytkowaniu płyty. Wentylator obniża obroty i zatrzymuje się automatycznie, gdy obwód elektroniczny odpowiednio ochładza się.

URUCHOMIENIE URZĄDZENIA

Przed pierwszym użyciem

Należy przeczyścić płytę wilgotną szmatką i następnie dokładnie osuszyć powierzchnię. Nie stosować detergentów, bowiem mogą one spowodować pojawienie się niebieskawych smug na szklanej powierzchni.

Zasada indukcji

Cewka indukcyjna umieszczona jest pod każdym polem grzewczym. Po włączeniu,

wytwarza ona zmienne pole elektromagnetyczne, które powoduje powstawanie prądów indukcyjnych w ferromagnetycznym dnie naczynia umieszczonego na danym polu. Rezultatem jest ogrzewanie naczynia umieszczonego na polu grzewczym.

Oczywiście, naczynie musi być do tego dostosowane:

- Zalecane są wszystkie naczynia ferromagnetyczne (proszę to sprawdzić przy pomocy niewielkiego magnesu): naczynia żeliwne i stalowe, naczynia emaliowane, naczynia ze stali nierdzewnej z ferromagnetycznym dnem itp.

- Wykluczone są: naczynia miedziane, z czystej stali nierdzewnej, aluminiowe, szklane, drewniane, ceramiczne, z kamionki itp.

Indukcyjne pole grzewcze dostosowuje się automatycznie do wielkości naczynia. Nie działa to przy naczyniach o zbyt małej średnicy. Średnica ta zależy od średnicy danego pola grzewczego. Jeśli naczynie nie jest dostosowane do płyty indukcyjnej, to na wyświetlaczu pojawi się symbol [U].

Przyciski dotykowe

Twoja płyta indukcyjna wyposażona jest w sterowanie elektroniczne z przyciskami dotykowymi. Gdy palec naciska przycisk, staje się aktywne odpowiednie polecenie. Aktywacja ta zostaje potwierdzona przez lampkę kontrolną, literę lub liczbę na wyświetlaczu i/lub dźwięk „beep”.

W przypadku ogólnego zastosowania, w tym samym czasie naciskać tylko jeden przycisk.

Włączenie

Włączenie / wyłączenie płyty kuchennej

Czynność	Panel kontrolny	Wyświetlacz
Włączenie	nacisnąć przycisk [ 1]	4 x [ 0 ]
Wyłączenie	nacisnąć przycisk [ 1]	nic lub [ H ]

Włączenie / wyłączenie pola grzewczego

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk wyboru	Włączenie wyświetlacza
Zwiększenie mocy	nacisnąć przycisk [ + ]	[ 1 ] do [ 9 ]
Zmniejszenie mocy	nacisnąć przycisk [ - ]	[ 9 ] do [ 1 ]
Wyłączenie	nacisnąć jednocześnie [ + ] i [ - ] lub nacisnąć przycisk [ - ]	[ 0 ] lub [H]

Jeśli w ciągu 20 sekund nie zostanie wykonana żadna czynność, to urządzenie przejdzie w stan czuwania.

Wykrywanie naczynia kuchennego

Wykrywanie obecności naczynia zapewnia pełne bezpieczeństwo. Indukcja nie działa:

• Jeśli na polu grzewczym nie ma żadnego naczynia, lub jeśli naczynie nie jest dostosowane do indukcji. W tym przypadku nie ma możliwości zwiększenia mocy, a wyświetlacz pokazuje [U]. Symbol ten zniknie, gdy na polu grzewczym zostanie postawione naczynie.
• Jeśli naczynie zostanie usunięte z pola grzewczego, to jego działanie zostanie przerwane. Wyświetlacz pokazuje [U]. Symbol [U] zniknie, gdy naczynie zostanie postawione na polu grzewczym. Gotowanie będzie kontynuowane przy ustawionym wcześniej poziomie mocy.

Po użyciu, wyłączyć element grzewczy: nie pozwolić na aktywowanie funkcji wykrywania naczynia [U].

Wskaźnik ciepła resztkowego

Po wyłączeniu pola grzewczego lub całkowitym wyłączeniu płyty, pola grzewcze są nadal gorące, a wyświetlacz pokazuje [ H ].

Symbol [ H ] znika, gdy pola grzewcze mogą być dotykane bez zagrożenia.

Tak długo jak wskaźnik ciepła resztkowego jest włączony, nie dotykać pół grzewczych ani nie umieszczać na nich żadnych przedmiotów wrażliwych na ciepło.

Istnieje niebezpieczeństwo poparzenia i pożaru.

Funkcja Booster

Funkcja Booster [ P ] umożliwiają zwiększenie mocy wybranego pola grzewczego. Jeżeli funkcja ta jest włączona, to pole grzewcze przez 5 minut działa przy bardzo wysokiej mocy. Jest to przewidziane na przykład do szybkiego podgrzewania duże ilości wody, jak np. do gotowania makaronu.

Włączenie / wyłączenie funkcji Booster:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk [ O ]	[ 0 ]
Zwiększenie mocy	Nacisnąć przycisk [ + ]	[ 1 ] do [ 9 ]
Włączenie funkcji Booster	Nacisnąć przycisk [ + ]	[ P ] przez 5 minut
Wyłączenie funkcji Booster	Nacisnąć przycisk [ - ]	[ 9 ] do [ 0 ]

Regulacja poziomu mocy:

Cała płyta kuchenna posiada swój maksymalny zakres mocy. Gdy funkcja Booster jest włączona, aby zapobiec przekroczeniu maksymalnego zakresu mocy, układ elektroniczny automatycznie zmniejsza poziom mocy pozostałych pół grzewczych. Na wyświetlaczu przez kilka sekund miga [9], a następnie pokazuje się maksymalny dozwolony poziom mocy ([6] lub [8]):

Wybrane pole grzewcze	Inne pole grzewcze: (na przykład: poziom mocy 9)
Wyświetlane jest [P]	[9] zmienia się na [7] w zależności od rodzaju pola

Minutnik

Minutnik może być używany jednocześnie z wszystkimi polami grzewczymi, przy różnych ustawieniach czasowych (od 0 do 99 minut) dla każdego pola.

Ustawianie i zmiana czasu gotowania:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ O ]	[ 0 ]
Zwiększenie mocy nacisnąć przycisk [ + ] [ 1 ] do [ 9 ]
Wybór Minutnika nacisnąć jednocześnieprzycisk [ - ] i [ + ]		Minutnik [ 00 ] min
Zmniejszenie czasu	nacisnąć przycisk [ - ]	[ 00 ] do 30, 29...
Zwiększenie czasu	nacisnąć przycisk [ + ]	Zwiększenie czasu
Po kilku sekundach, świątełko kontrolne gaśnie migając.Czas zostaje potwierdzony i rozpoczyna się gotowanie aż do osiągnięcia czasu [ 00 ].

Zatrzymanie czasu gotowania:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk [ O ]	[ 0 ]
Wybór minutnika	Nacisnąć jednocześnie przycisk [ - ] i [ + ]	Pozostały czas
Zatrzymanie czasu	Nacisnąć przycisk [ - ]	[ 00 ], wtedy wyłączenie

Jeżeli jest aktywowane kilka minutników, to powtórzyć proces.

Automatyczne zatrzymanie przy końcu czasu gotowania:

Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [ 00 ] i słychać sygnał dźwiękowy. Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Funkcja minutnika jajek:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie płyty	nacisnąć przycisk [ 1 ]	[ 0 ] lub [ H ]
Wybór Minutnika nacisnąć jednocześnieprzycisk [ - ] i [ + ]		Minutnik [ 00 ] min
Zmniejszenie czasu	nacisnąć przycisk [ - ]	[ 00 ] do 30, 29...
Zwiększenie czasu	n acisnąć przycisk [	[ + ] Zwiększenie czasu
Po kilku sekundach, światełko kontrolne gaśnie migając.Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [ 00 ] i słychać sygnał dźwiękowy.Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Blokada panelu kontrolnego

Aby uniknąć zmian w ustawieniach pół grzewczych, w szczególności podczas czyszczenia, panel kontrolny może zostać zablokowany (z wyjątkiem przycisku On/Off [①]).

Blokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie	nacisnąć przycisk [ 1]	[ 0 ]
Blokowanie płyty	nacisnąć jednocześnie przycisk [- ] i [ + ] z lewej strony, z przodu	Bez zmian
	ponownie nacisnąć przycisk wyboru	[ L ]

Odblokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie	nacisnąć przycisk [1]	[ L ]
W ciągu 5 sekund od rozpoczęcia:
Odblokowanie płyty	nacisnąć jednocześnieprzycisk [- ] i [ + ] z lewejstrony, z przodu	[ 0 ]
	ponownie nacisnąćprzycisk [- ]	Brak kontrolek na wyświetlaczach

PORADY DOTYCZĄCE GOTOWANIA

Jakość naczyń

Odpowiednie materiały: stal, stal emaliowana, żeliwo, ferromagnetyczna stal nierdzewna, aluminium z dnem ferromagnetycznym,

Nieodpowiednie materiały: aluminium i stal nierdzewna bez ferromagnetycznego spodu, miedź, mosiądz, szkło, ceramika, porcelana.

Producenci podają informację, czy ich produkt jest kompatybilny z technologią indukcji. Aby sprawdzić, czy naczynie jest kompatybilne:

• Włać niewielką ilość wody do naczynia umieszczonego na indukcyjnym polu grzewczym ustawionym na poziomie [ 9 ]. Woda musi zagotować się w ciągu kilku sekund.
• Magnes jest przyciągany do dna naczynia

Niektóre naczynia postawione na indukcyjnym polu grzewczym wytwarzają hałas. Nie oznacza to usterki urządzenia i nie ma wpływu na czynność gotowania.

Pola grzewcze, do pewnych granic, automatycznie dostosowują się do średnicy naczynia. Jednakże, średnica dna naczynia musi mieć minimalną wielkość odpowiednio do danego pola grzewczego.

Aby uzyskać najlepszą wydajność płyty, należy umieścić naczynie pośrodku pola grzewczego.

PRZYKŁADY USTAWIEŃ MOCY

(poniższe wartości są orientacyjne):

1 do 2	Topienie, odgrzewanie	Sosy, masło, czekolada, żelatyna Potrawy przygotowane wcześniej
2 do 3	Podgotowywanie, odmrażanie	Ryz, budyń, syrop cukrowy Suszone warzywa, ryby, mrożonki
3 do 4	Gotowanie na parze	Warzywa, ryby, mięso
4 do 5	Gotowanie w wodzie	Ziemniaki, zupy, makarony, świeże warzywa
6 do 7	Gotowanie średnio intensywne,duszenie	Mięso, wątróbka, jajka, parówki
7 do 8	Gotowanie	Ziemniaki, placki ziemniaczane, wafle
9	Smażenie, prażenie, gotowanie wody	Steki, omlety, dania smażone, woda
P	Smażenie, prażenie Gotowanie wody	Małże, steki, gotowanie dużych ilości wody

KONSERWACJA I CZYSZCZENIE

Przed czyszczeniem należy wyłączyć urządzenie.

Nie należy myć płyty, jeśli szkło jest gorące, gdyż istnieje ryzyko poparzenia się.

• Usunąć niewielkie zabrudzenia wilgotną ściereczką z dodatkiem płynu do mycia naczyń rozpuszczonego w niewielkiej ilości wody. Następnie przemyć powierzchnię zimną wodą i dokładnie osuszyć powierzchnię.
• Należy zdecydowanie unikać detergentów i przyborów do czyszczenia o silnych właściwościach żrących i ściernych, które mogą powodować zarysowania.
• Nigdy nie stosuj do czyszczenia płyty urządzeń parowych ani ciśnieniowych.
• Nie używać żadnych przedmiotów, które mogą zarysować szkło ceramiczne.
• Przed położeniem naczynia na powierzchni płyty należy upewnić się, że jest ono suche i czyste. Upewnij się również, że żadne drobinki lub pył nie znajdują się na powierzchni płyty lub na naczyniu. Przesuwanie szorstkich rondli spowoduje zarysowanie powierzchni.
• Należy natychmiast usuwać plamy z cukru, dżemu, galarety itp. Pomoże to zapobiegać uszkodzeniom powierzchni.
• Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

CO ROBIĆ W PRZYPADKU PROBLEMÓW?

Płyta lub pole grzewcze nie włączają się:

• Płyta jest nieprawidłowo podłączona do sieci elektrycznej.
• Zadziałanie bezpiecznika.
• Aktywna jest funkcja blokady.
• Przyciski dotykowe pokryte są thuszczem lub wodą.
• Na przycisku umieszczony jest jakiś przedmiot.

Na panelu kontrolnym wyświetlane jest [U]:

• Na polu grzewczym nie ma żadnego naczynia.
• Naczynie nie jest kompatybilne z technologią indukcji.
• Średnica dna naczynia jest zbyt mała.

Wentylacja działa nadal po wyłączeniu płyty:

• To nie jest usterka, wentylator pracuje nadal, aby chronić urządzenie elektroniczne.
• Wentylator chłodzący wyłącza się automatycznie.

Jedno lub wszystkie pola grzewcze są wyłączone:

• Zadział system bezpieczeństwa.
• Zapomniano wyłączyć pole grzewcze przez długi okres czasu.
• Zasłonięto jeden lub więcej przycisków dotykowych.
• Naczynie jest puste i jego dno jest nadmiernie nagrzane.
• Płyta posiada również automatyczną redukcję poziomu mocy i automatyczną blokadę przed przegrzaniem.

Na panelu kontrolnym wyświetlane jest [L]:

- Patrz rozdział dot. blokowania panelu kontrolnego.

Na panelu kontrolnym wyświetlane jest [Er03]:

- Na przyciskach znajduje się jest jakiś przedmiot lub ciecz. Symbol zniknie jak tylko przycisk zostanie zwolniony lub oczyszczony.

Na panelu kontrolnym wyświetlane jest [E2] lub [EH]:

- Płyta jest przegrzana, należy poczekać na jej ostygnięcie, a następnie włączyć ją ponownie.

Na panelu kontrolnym wyświetlane jest [ E3 ]:

- Naczynie nie jest odpowiednie, zmienić naczynie.

Na panelu kontrolnym wyświetlane jest [ E5 ]:

- Wadliwe zasilanie. Sprawdzić napięcie sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ E6 ]:

- Wadliwe zasilanie. Sprawdzić częstotliwość sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ E8 ]:

- Zatkany wlot powietrza wentylatora, usunąć przeszkodę.

Na panelu kontrolnym wyświetlane jest [ U400 ]:

- Niewłaściwe napięcie zasilania. Sprawdzić podłączenie i podłączyć ponownie płytę.

Jeżeli któryś z powyższych symboli nadal jest wyświetlany, należy wezwać serwis.

INSTRUKCJE DOTYCZĄCE INSTALACJI

Instalacja jest w wyłącznej gestii specjalistów.

Instalator zobowiązany jest do przestrzegania przepisów prawnych i norm obowiązujących w danym kraju.

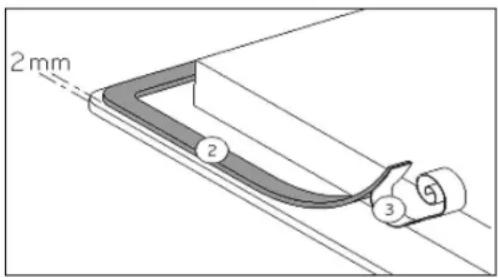

Sposób przyklejania uszczelki:

Uszczelka dostarczona razem z płytą pozwala na uniknięcie przeciekania płynów do szafki. Jej instalację należy wykonać starannie i zgodnie z poniższym rysunkiem.

Po usunięciu warstwy ochronnej (3), przykleić uszczelkę (2) dwa milimetry od zewnętrznej krawędzi szkła.

MONTAŻ - INSTALACJA

Wymiary wycięcia są następujące:

Odniesienie Wycięcie
KIH 64KIH 6412 - 4B	560 x 490 mm

• Upewnij się, że odległość między płytą kuchenną a ścianą lub bokami wynosi 50 mm.
• Płyty posiadają klasyfikację „Y” odnośnie ochrony cieplnej. Idealnie płyta powinna być zainstalowana z dużą ilością miejsca po obu bokach. Z tyłu płyty może znajdować się ściana, a z boku wysoki element zabudowy lub ściana, ale z drugiej strony płyty element obudowy lub przegroda nie mogą być wyższe niż kuchenka.
• Mebel lub obudowa, na której płyta ma być zamontowana, jak również krawędzie mebli, powłoki laminowane i klej stosowany do przytwierdzania, muszą być odporne na działanie temperatur do 100°C.
• Listwy ścienne na krawędziach muszą być termoodporne.
• Nie instalować płyty kuchennej nad piekarnikiem bez wentylacji lub nad zmywarką do naczyń.
• Zapewnić odstęp 20 mm pod dolną częścią obudowy płyty, aby umożliwiać właściwy przepływ powietrza dla urządzenia elektronicznego.
• Jeśli pod płytą znajduje się szuflada, należy unikać wkładania do niej łatwopalnych przedmiotów (np. substancji w sprayu) lub przedmiotów nie odpornych na wysokie temperatury.
• Materiały, które są często używane do wykonania blatów kuchennych rozszerzają się pod wpływem działania wody. Aby zabezpieczyć krawędź wycięcia, należy nałożyć warstwę lakieru lub specjalnego uszczelniacza. Ze szczególną starannością należy założyć samoprzyłepne złącze dostarczone wraz z płytą, aby zapobiec jakimkolwiek wyciekom do wnętrza mebla stanowiącego podparcie. Uszczelka ta gwarantuje prawidłowe uszczelnienie, jeśli stosowana będzie w połączeniu z gładką powierzchnią blatu.
• Bezpieczna odległość między płytą a okapem kuchennym umieszczonym powyżej musi być zgodna z zaleceniami producenta okapu. W przypadku braku instrukcji należy zachować minimalną odległość 760 mm.
• Ostrzeżenie: W przypadku używania osłony płyty gazowej uniemożliwiającej dzieciom dostęp do płyty należy zainstalować wyłącznie osłonę zaprojektowaną lub zalecaną przez producenta. Używanie niewłaściwych osłon może być przyczyną niebezpiecznych sytuacji. Inne osłony mogą stwarzać zagrożenie.

PODŁĄCZENIE ELEKTRYCZNE

• Instalację niniejszego urządzenia oraz podłączenie go do sieci elektrycznej powinny być powierzone wykwalifikowanemu elektrykowi.
• Po zainstalowaniu urządzenia należy zabezpieczyć części będące pod napięciem.
• Dane niezbędne dla wykonania podłączenia znajdują się na naklejkach umieszczonych na obudowie płyty w pobliżu listwy przyłączeniowej.
• Podłączenie do sieci musi być wykonane przy użyciu gniazdka z uziemieniem lub poprzez wyłącznik wielobiegunowy z minimalnym rozwarciem styków 3 mm.
• Obwód elektryczny musi być oddzielony od sieci przy pomocy odpowiednich urządzeń, na przykład: wyłączników, bezpieczników lub styczników.
• Jeśli urządzenie nie jest wyposażone w łatwo dostępną wtyczkę, to zgodnie z przepisami w instalacji muszą być zamontowane wyłączniki.
• Przewód doprowadzający musi być umieszczony tak, aby nie dotykał gorących części płyty.
• Zawsze podłączyć przewód uziemiający.
• Stosować się do schematu połączeń.
• Listwa przyłączeniowa umieszczona jest pod spodem w tylnej części obudowy płyty. Aby otworzyć pokrywę użyć średniej wielkości śrubokręta. Umieścić w szczelinie i otworzyć pokrywę.

UWAGA

Niniejsze urządzenie musi być podłączone wyłącznie do sieci 230 V\~ 50/60 Hz. Zawsze należy podłączyć przewód uziemiający.

Należy stosować się do schematu połączeń. Listwa przyłączeniowa umieszczona jest pod spodem w tylnej części obudowy płyty. Aby otworzyć pokrywę należy użyć średniej wielkości śrubokręta, który należy umieścić szczelinie a następnie otworzyć pokrywę.

Zasilanie	Podłączenie	Średnica kabla	Kabel	Bezpiecznik
230V~50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV -FH 05 RR - F	16 A *

(*) obliczono przy współczynniku jednoczesności zgodnie z normą EN 60335-2-6

PODŁĄCZENIE PŁYTY

Płyta indukcyjna może zostać podłączona na różne sposoby (230 V\~ 1P + N lub 400\~ 2P + N, należy użyć mosiężnych podłączeń, które znajdują się w skrzynce obok zespołu zacisków.

Jednofazowe 230V\~1P+N

Wstawić łącznik pomiędzy zaciski L1 i L2 oraz pomiędzy zaciski N1 i N2.

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do jednego z zacisków N1 lub N2, fazę L do jednego z zacisków L1 lub L2.

Dwufazowe 400V\~2P+N

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do zacisku N1 lub N2, fazę L1 do zacisku L1 i fazę L2 do zacisku L2.

Ostrzeżenie

Częste odkręcania i przykręcania śrub w listwie przyłączeniowej powoduje ryzyko pogorszenia szczelność po przykręceniu. W związku z tym zaleca się ograniczać przykręcanie i odkręcania do minimum.

Należy sprawdzić, czy kable są prawidłowo podłączone i dokręcone.

Nie ponosimy odpowiedzialności za jakiekolwiek zdarzenia powstałe w efekcie nieprawidłowego podłączenia ani skutki używania nieuziemionego lub wadliwie uziemionego urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno wyrzucać produktu do odpadów komunalnych. Należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, w instrukcji obsługi lub na opakowaniu.

Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń, wnoszą Państwo istotny wkład w ochronę środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

NÁVOD K POUŽITÍ KIH 64-2B / KIH 641-2B / KIH 6411-4B
