Typ produktu	Indukční varná deska
Značka	Kernau
Model	KIH64-2B
Celkový výkon	6500 W
Varné zóny	4
Varná zóna vpředu vlevo	190 mm, 1400 W (Booster 1850 W)
Varná zóna vzadu vlevo	160 mm, 1400 W (bez Boosteru)
Varná zóna vzadu vpravo	190 mm, 1400 W (Booster 1850 W)
Varná zóna vpředu vpravo	160 mm, 1400 W (bez Boosteru)
Spotřeba energie varné desky	165,4 Wh/kg
Napětí	230 V ~ 50/60 Hz
Připojení	1-fázové nebo 2-fázové, 25 A (1-fázové)
Rozměry pro zabudování (Š x H)	560 x 490 mm
Rozměry výřezu (Š x H)	560 x 490 mm
Hmotnost (přibl.)	8 kg
Ovládání	Dotyková senzorová tlačítka
Časovač	Krátkodobý budík a doba vaření pro každou zónu (1-99 min)
Dětská pojistka	Ano, uzamčení ovládacího panelu
Rozpoznání nádobí	Ano, automatické
Indikátor zbytkového tepla	Ano, symbol H
Funkce Booster	Ano, na 2 varné zóny (max. 10 min)
Automatické vypnutí	Ano, při přehřátí nebo prázdném vaření
Čištění	Vlhký hadřík, žádné abrazivní prostředky
Vhodné nádobí	Magnetické dno (železo, litina, nerezová ocel)
Bezpečnost	Ochrana proti přehřátí, indikátor zbytkového tepla, dětská pojistka

Často kladené otázky - KIH64-2B Kernau

Jak zapnu a vypnu varnou desku?

Stiskněte tlačítko Zap/Vyp (symbol se značkou [1]) pro zapnutí varné desky. Pro vypnutí stiskněte stejné tlačítko znovu. Po zapnutí musíte vybrat varnou zónu, abyste ji aktivovali.

Co znamená indikace [U]?

Indikace [U] znamená rozpoznání nádobí. Objeví se, pokud na varné zóně není hrnec nebo hrnec není vhodný pro indukci. Postavte vhodný hrnec, abyste funkci aktivovali.

Jak aktivuji dětskou pojistku?

Zapněte varnou desku. Současně stiskněte tlačítko [-] a tlačítko varné zóny vpředu vpravo, poté tlačítko varné zóny. Na displeji se zobrazí [L]. Pro deaktivaci postup opakujte.

Jak správně vyčistit varnou desku?

Nechte varnou desku vychladnout. Použijte vlhký hadřík s trochou jemného čisticího prostředku. Nepoužívejte drsné nebo agresivní prostředky jako čistič grilu nebo ocelovou vlnu. Otřete dosucha.

Které hrnce jsou vhodné pro indukční varné desky?

Pouze hrnce s magnetickým dnem jsou vhodné, např. litina, smaltovaná ocel nebo nerezová ocel s magnetickým dnem. Nevhodné jsou měď, hliník, sklo, keramika. Pokud magnet přilne ke dnu hrnce, je vhodný.

Co dělat při chybovém hlášení [E2] nebo [EH]?

Toto hlášení znamená přehřátí. Vypněte varnou desku a nechte ji vychladnout. Poté ji znovu zapněte. Pokud hlášení přetrvává, obraťte se na zákaznický servis.

Jak používám Booster?

Vyberte varnou zónu s funkcí Booster (vpředu vlevo nebo vzadu vpravo) a nastavte úroveň výkonu na [9]. Poté stiskněte tlačítko [+], dokud se nezobrazí [P]. Booster běží maximálně 10 minut.

Proč ventilátor běží i po vypnutí?

To je normální. Chladicí ventilátor běží, dokud se elektronika dostatečně neochladí. Automaticky se vypne.

Jak nastavím časovač?

Vyberte varnou zónu a nastavte požadovaný výkon. Současně stiskněte [-] a tlačítko [+] pro časovač. Nastavte čas pomocí [+] (zvýšení) nebo [-] (snížení). Časovač se spustí automaticky.

Co dělat při poškození skla?

Pokud je skleněný povrch prasklý, okamžitě vypněte varnou desku a odpojte ji od sítě (vypněte jistič). Obraťte se na zákaznický servis nebo odborného prodejce. Zařízení dále nepoužívejte.

NÁVOD K OBSLUZE KIH64-2B Kernau

Děkujeme Vám za to, že jste si vybrali naši indukční desku.

Pro co nejlepší využívání Vašeho zařízení Vám doporučujeme pozorně si přečíst následující informace a uschovat je pro pozdější použití.

KERNAU

OBSAH

BEZPEČNOST.... 21

OBSLUHA ZAŘÍZENÍ 22

ZPROVOZNÉNÍ A POUŽÍVÁNÍ ZAŘÍZENÍ 24

RADY OHLEDNĚ VAŘENÍ 28

ÚDRŽBA A ČIŠTĚNÍ...... 30

CO DĚLAT V PŘÍPADĚ PROBLÉMŮ? 30

NÁVODY.... 31

ELEKTRICKÉ PŘIPOJENÍ 33

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ...... 34

BEZPEČNOST

Bezpečnostní opatření před použitím

• Rozbalit všechny materiály.
• Instalaci a připojení zařízení svěřte výhradně kvalifikovanému odborníkovi. Výrobce nenese zodpovědnost za poškození způsobená chybným zabudováním nebo připojením.
• Před použitím je třeba zařízení vhodně vybavit a nainstalovat v kuchyňské lince a na upravené a schválené pracovní ploše.
• Toto zařízení pro domácnost je určeno výhradně pro vaření potravin a nemůže být použito pro jiné domácí, obchodní a průmyslové účely.
• Odstraňte z povrchu keramického skla veškeré etikety a nálepky.
• Zařízení nesmí být nijak pozměňováno ani upravováno.
• Varnou desku nelze používat jako volně stojící zařízení ani jako pracovní plochu.
• Zařízení musí být uzemněno a připojeno v souladu s platnými normami.
• K připojení nelze používat prodlužovací kabel.
• Zařízení nelze instalovat nad myčkou nádobí ani nad sušičkou prádla: vodní pára může poškodit elektronická zařízení.

Bezpečnostní opatření pro zamezení poškození zařízení

• Drsné povrchy spodku pánve nebo poškozené hrnce (neemailované litinové hrnce) mohou vést k poškození keramického skla.
• Písek nebo jiné materiály s abrazivními vlastnostmi mohou vést k poškození keramického skla.
• Vyhněte se upuštění předmětů – dokonce i malých – na vitrokeramický povrch.
• Do skleněných hran nesmíte narážet nádobami.
• Ujistěte se, že ventilace zařízení funguje v souladu s návodem výrobce.
• Na vitokeramické desce nepokládejte nebo nenechávejte prázdné nádoby.
• Cukr, umělé hmoty nebo hliníkové fólie se nemohou stýkat s varnými zónami. Mohou během ochlazování způsobit praskliny nebo jiné změny vitrokeramického skla; vypněte zařízení a okamžitě je odstraňte z horké varné zóny (dávejte pozor, abyste se nepopálili).
• Nikdy nepokládejte horké nádoby na kontrolní panel.
• Pokud se pod zabudovaným zařízením nachází šuplík, ujistěte se, že prostor mezi obsahem šuplíku a spodní části zařízení je dostatečně velký (2 cm). Je to nezbytné pro zajištění správné ventilace.
  • V šuplících nacházejících se pod vitrokeramickou deskou nikdy neskladujte

hořlavé předměty (např. preparáty ve spreji). Všechny šuplíky na příbory musí být odolné vůči teplu.

Bezpečnostní opatření v případě poruchy zařízení

• V případě zjištění závady vypněte zařízení a vypněte napájení.
- Pokud je keramické sklo prasklé nebo popraskané, je třeba vytáhnout zástrčku ze zásuvky a kontaktovat servis.
- Opravu musí provést odborníci. Neotvírejte zařízení sami.
- VAROVÁNÍ: Pokud je povrch prasklý, vypněte zařízení, abyste se vyhnuli možnosti úrazu elektrickým proudem.

Jiná bezpečnostní opatření

• Ujistěte se, zda je nádoba vždy umístěna ve středu varné zóny. Spodek nádoby musí pokrývat co největší plochu varné zóny.
• V případě osob s implantovaným kardiostimulátorem může mít magnetické pole zařízení vliv na fungování kardiostimulátoru. Doporučujeme se informovat u prodejce nebo konzultovat lékaře.
• Nepoužívejte nádoby z hliníku nebo umělých hmot, ty se totiž mohou roztavit na horkých varných zónách.

OBSLUHA ZAŘÍZENÍ

• Po použití vypněte varné zóny.
• Dávejte pozor během vaření s použitím tuku nebo oleje, protože může snadno dojít k jejich vznícení.
• Dávejte pozor, abyste se nepopálili během nebo po používání zařízení.
• Ujistěte se, zda se žádný kabel ani jiné stacionární nebo mobilní zařízení nedotýká skleněného povrchu nebo horké nádoby
• Poblíž připojeného zařízení nesmí být umíst'ovány magnetické předměty (např. kreditní karty, kalkulačky).
• Na skleněném povrchu neumíst'ujte žádné kovové předměty s výjimkou nádob na vaření. V případě náhodného zapnutí nebo vlivem zbytkového tepla se tyto předměty mohou ohřát, roztavit nebo dokonce spálit.
• Nikdy nezakrývejte zařízení utěrkou nebo ochrannou folií. Může se velmi nahřát a vznítit se.
• Tento spotřebič mohou používat děti starší 8 let nebo osoby s omezenými tělesnými, duševními nebo vjemovými schopnostmi, s nedostatečnou zkušeností a znalostí používání spotřebiče, pod podmínkou, že nad nimi vykonává dozor nebo

je ohledně používání spotřebiče instruovala osoba odpovědná za jejich bezpečnost a že tyto osoby chápou riziko používání spotřebiče.

- Je třeba dbát na to, aby si se zařízením nehrály děti.

POUŽÍVÁNÍ NÁDOB NEVHODNÉ KVALITY NEBO JAKÝCHKOLIV INDUKČNÍCH DESEK PRO NEMAGNETICKÉ NÁDOBY VEDE K PORUŠENÍ ZÁRUKY. V TAKOVÉM PŘÍPADĚ VÝROBCE NENESE ZODPOVĚDNOST ZA VEŠKERÁ POŠKOZENÍ VARNÉ DESKY A/NEBO JEJÍHO OKOLÍ.

POPIS ZAŘÍZENÍ

Technické údaje

Typ	Celkový výkon	Umístění varných zón	Průměr	Jmenovi tý výkon*	Výkon funkce Booster *	Minimá lní průměr detekce
KIH 64 -2B KIH 641-2B	6500 W	Přední vlevo Zadní vlevo Zadní vpravo Přední vpravo	190 mm 160 mm 190 mm 160 mm	1400 W 1400 W 1400 W 1400 W	1850 W - 1850 W -	100 mm 100 mm 100 mm 100 mm
KIH 6411-4B	7400 W	Přední vlevo Zadní vlevo Zadní vpravo Přední vpravo	160 mm 160 mm 160 mm 160 mm	1400 W 1400 W 1400 W 1400 W	1850 W 1850 W 1850 W 1850 W	100 mm 100 mm 100 mm 100 mm

* Uvedený výkon se může změnit v závislosti na rozměrech a materiálu nádoby.

** Vypočteno v souladu s metodou měření spotřeby energie (EN 60350-2).

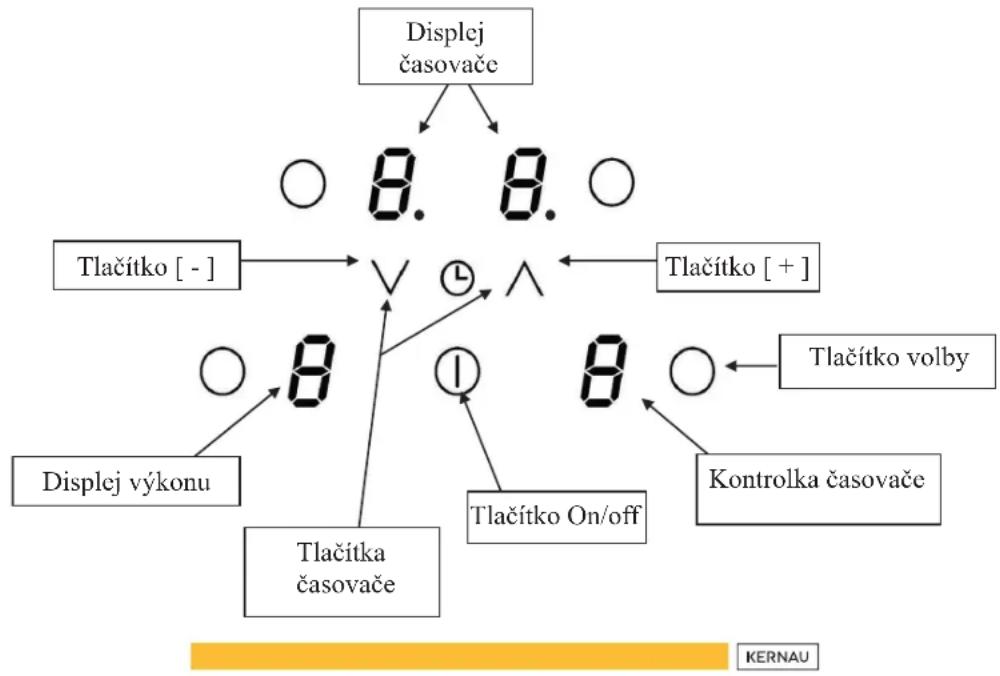

KONTROLNÍ PANEL

DISPLEJ

Displej Označení Funkce
0 Nula	Varná zóna je aktivní
1...9	Úroveň výkonu	Volba úrovně topného výkonu
U	Detekce nádoby Nádoba chybí nebo je nevhodná.
E Chybové hlášení		Závada elektronických soustav
H	Zbytkové teplo	Varná zóna je horká
P	Booster	Funkce Booster je aktivní.
L	Blokace	Kontrolní panel je zablokován

Ventilace

Systém chlazení funguje kontinuálním způsobem. Začíná fungovat po zapnutí desky a přepíná se na vysoké otáčky při intenzivním používání desky. Ventilátor snižuje otáčky a automaticky se zastavuje, když se elektronický obvod příslušně ochladí.

Před prvním použitím

Očistěte desku vlhkým hadříkem a následně důkladně osušte její povrch. Nepoužívejte detergenty, po jejich použití se totiž mohou objevovat šmouhy na skleněném povrchu.

Princip indukce

Indukční cívka je umístěna pod každou varnou zónou. Po zapnutí vytváří proměnlivé elektromagnetické pole, které způsobuje vznik indukčních proudů ve ferromagnetickém dnu nádoby umístěné na dané zóně. Výsledkem je ohřev nádoby umístěné na varné zóně. Nádoba musí být k tomu samozřejmě vhodně přizpůsobena:

• Doporučeny jsou veškeré feromagnetické nádoby (ověřte to, prosím, pomocí malého magnetu): litinové a ocelové nádoby, emailované nádoby, nádoby z nerezové oceli s feromagnetickým dnem.
• Vyloučeny jsou: nádoby z mědí, čisté nerezové oceli, hliníkové, skleněné, dřevěné, keramické, z kameniny.

Indukční varná zóna se automaticky přizpůsobuje k velikosti nádoby. To nefunguje u nádob s příliš malým průměrem. Tento průměr závisí na průměru dané varné zóny. Pokud nádoba není přizpůsobena k indukční desce, pak se na displeji zobrazuje symbol [U].

Dotyková tlačítka

Vaše keramická deska je vybavena elektronickým řízením s dotykovými tlačítky. Když se prst dotkne tlačítka, aktivuje příslušný povel. Tato aktivace je potvrzena kontrolkou, písmenem nebo číslem na displeji a/nebo zvukem „beep”.

V případě obecného používání mačkejte současně pouze jedno tlačítko.

Zapnutí

Zapnutí / Vypnutí varné desky:

Činnost	K	ontrolní panel Displej
Zapnut	zmáčkněte tlačítko [ 1 ]	[ 0 ] blikající
Vypnutí	zmáčkněte tlačítko [ 1 ]	nic nebo [ H ]

Zapnutí / Vypnutí varné zóny:

Činnost	K	ontrolní panel Displej
Volba zóny	zmáčkněte tlačítko [ O ]	[ 0 ]
Zvýšení výkonu	zmáčkněte tlačítko [ + ]	[ 1 ] až [ 9 ]
Snížení výkonu	zmáčkněte tlačítko [ - ]	[ 9 ] až [ 1 ]
Vypnutí	zmáčkněte tlačítko [ - ] nebo zmáčknětesoučasně tlačítko [ O ] a [ - ]	[ 0 ] nebo [ H ]

Pokud během 20 vteřin nebude provedena žádná činnost, pak se elektronika zařízení přepne do pohotovostního stavu.

Detekce kuchyňské nádoby

Detekce prítomnosti nádoby zajišťuje naprostou bezpečnost. Indukce nefunguje:

• Pokud na varné zóně nestojí žádná nádoba nebo pokud nádoba není přizpůsobena k indukci. V tomto případě nelze zvýšit výkon a displej zobrazuje [U]. Tento symbol zmizí, jakmile bude na varné zóně postavena nějaká nádoba.
• Pokud bude nádoba odstraněna z varné zóny, pak bude její fungování přerušeno. Displej zobrazuje [U]. Symbol [U] zmizí, jakmile bude nádoba opět postavena na varné zóně. Vaření bude pokračovat s dříve nastavenou úrovní výkonu. Po použití vypněte topný prvek: nedovolte, aby se aktivovala funkce detekce nádoby [U].

Ukazatel zbytkového tepla

Po vypnutí varné zóny nebo po úplném vypnutí desky jsou varné zóny i nadále horké a displej zobrazuje [ H ]. Symbol [ H ] mizí v okamžiku, kdy se lze varné zóny bezpečně dotknout.

Pokud je ukazatel zbytkového tepla zapnutý, nedotýkejte se varných zón ani na nich nepokládejte žádné předměty, které jsou citlivé na teplo. Existuje nebezpečí popálení a požáru.

Funkce Booster

Funkce Booster [ P ] umožnuje zvýšit výkon zvolené varné zóny.

Pokud je tato funkce zapnuta, pak varná zóna po dobu 5 minut funguje s velmi vysokým výkonem. S touto možností se počítá pro rychlý ohřev velkého množství vody, jako např. pro vaření těstovin.

Zapnutí / Vypnutí funkce Booster:

Činnost	K	ontrolní panel Displej
Volba zóny	zmáčkněte tlačítko [ O ]	[ 0 ]
Zvýšení výkonu	zmáčkněte tlačítko [ + ]	[ 1 ] až [ 9 ]
Zapnutí funkce Booster	zmáčkněte tlačítko [ + ]	[ P ] po dobu 5 minut
Vypnutí funkce Booster	zmáčkněte tlačítko [ - ]	[ 9 ]

Úprava úrovně výkonu:

Celá varná deska má svůj vlastní maximální rozsah výkonu. Když je funkce Booster zapnuta, aby se předcházelo překročení maximálního rozsahu výkonu, elektronická soustava automaticky snižuje úroveň výkonu ostatních varných zón. Na displeji několik vteřin bliká [ 9 ], a následně se ukazuje maximální dovolená úroveň výkonu ([ 6 ] nebo [ 8 ]):

Zvolená varná zóna	Jiná varná zóna:(například: úroveň výkonu 9)
Zobrazuje se [ P ]	[ 9 ] se mění na [ 7 ] v závislosti na druhu zóny

Časovač / Timer

Časovač může být používán současně se všemi 3 varnými zónami, s různými časovými nastaveními (0 až 99 minut) pro každou zónu.

Nastavování a změna doby vaření

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ O ]	[ 0 ]
Zvýšení výkonu	zmáčkněte tlačítko [ + ]	[ 1 ] až [ 9 ]
Volba Časovače	zmáčkněte současně [ - ] a [ + ]	[ 00 ]
Zkrácení doby	zmáčkněte tlačítko [ - ]	[ 00 ] až 30, 29...
Prodloužení doby	zmáčkněte tlačítko [ + ]	Prodloužení doby
Po několika vteřinách kontrolka zabliká a zhasne.Doba je potvrzena a začíná vaření až do okamžiku dosažení doby [ 00 ].

Zastavení času vaření:

Činnost	K	ontrolní	panel Displej
Volba zóny	zmáčkněte tlačítko pro volbu zóny		[0]
Volba Časovače	zmáčkněte současně [- ] a [ + ]		Zbývající čas
Vypnutí Časovače	zmáčkněte tlačítko [- ]		[00], tedy vypnutí
Pokud je aktivováno několik časovačů, zopakujte postup.

Automatické zastavení na konci doby vaření:

Jakmile začíná končit zvolená doba vaření, časovač zobrazuje blikající symbol [ 00 ] a uslyšíte zvukový signál.

Pro vypnutí signálu a blikání stačí zmáčknout libovolné tlačítko.

Funkce časovače na vajíčka:

Činnost Kontrolní panel Displej
Zapnutí desky	zmáčkněte tlačítko [ 1]	[ 0 ] nebo [ H ]
Volba Časovače	zmáčkněte současně [- ] a [ + ]	[ 00 ]
Zkrácení doby	zmáčkněte tlačítko [- ]	[ 00 ] až 30, 29...
Prodloužení doby	zmáčkněte tlačítko [ + ]	Prodloužení doby
Po několika vteřinách kontrolka zabliká a zhasne.Jakmile začíná končit zvolená doba vaření, časovač zobrazuje blikající symbol [ 00 ] a uslyšíte zvukový signál.Pro vypnutí signálu a blikání stačí zmáčknout libovolné tlačítko.

Blokování kontrolního panelu

Pokud se chcete vyhnout náhodnému pozměnění nastavení varných zón, obzvláště při čištění, můžete zablokovat kontrolní panel (s výjimkou tlačítka On/Off [ ① ]).

Blokace:

Činnost	Kontrolní panel	Displej
Zahájení	zmáčkněte tlačítko [ 1]	[ 0 ]
Blokace desky	Zmáčkněte současně tlačítko [- ] a [ + ] vlevo, vpředu	Beze změn
	opět zmáčkněte tlačítko volby	[ L ]

Odblokování:

Činnost Kontrolní p	panel Displej
Zahájení	zmáčkněte tlačítko [ 1 ]	[ L ]
Během 5 vteřin od zahájení:
Odblokování desky	zmáčkněte současně tlačítko [-] [+] vlevo, vpředu	[ 0 ]
	opět zmáčkněte tlačítko [-]	Chybí světélka na displejích

RADY OHLEDNĚ VAŘENÍ

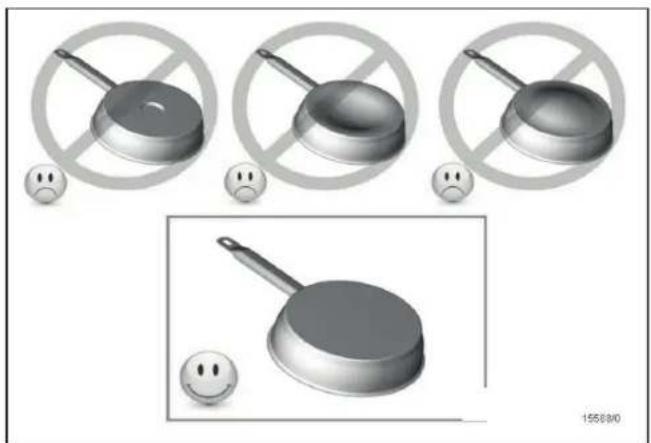

Kvalita nádob

Vhodné materiály: ocel, emailovaná ocel, litina, feromagnetická nerezová ocel, hliník s feromagnetickým dnem,

Nevhodné materiály: hliník a nerezová ocel bez feromagnetického spodku, měd', mosaz, sklo, keramika, porcelán

Výrobci udávají informaci, zda je jejich výrobek kompatibilní s technologií indukce. Pro ověření, zda je nádoba kompatibilní:

• Nalijte malé množství vody do nádoby umístěné na indukční varné zóně nastavené na úroveň [ 9 ]. Voda musí být přivedena k varu během několika vteřin.
• Magnet je prítahován ke dnu nádoby.

Některé nádoby postavené na indukční varné zóně vytvářejí hluk. Neznamená to, že je zařízení vadné a nemá to vliv na činnost vaření.

Varné zóny se v rámci určitých mezí automaticky přizpůsobují průměrům nádob. Průměr dna nádoby ale musí mít určitou minimální velikost příslušně k dané varné zóně. Pro dosažení co nejlepší efektivity desky umístěte nádobu do středu varné zóny.

PŘÍKLADY NASTAVENÍ VÝKONU VAŘENÍ

(následující hodnoty jsou orientační)

1 až 2	Tavení Ohřívání	Omáčky, máslo, čokoláda, želatinaDříve připravená jídla
2 až 3	Vstupní vařeníRozmrazování	Rýže, pudink, cukrový sirup, s ušenázelenina, ryby, mražené potraviny
3 až 4	Vaření na páře	Zelenina, ryby, maso
4 až 5	Vaření ve vodě	Brambory, polévky, těstoviny,čerstvá zelenina
6 až 7	S tředně intenzivní vaření,Dušení	Maso, játra, vejce, párkyGuláš, dršt’ky, karbanátky
7 až 8	Vaření	Brambory, bramborové placky, vafle
9	Smažení, praženíPřivádění vody k varu	Steaky, omelety, smažená jídla, voda
P	Smažení, praženíPřivádění vody k varu	Škeble, steaky, vaření velkýchmnožství vody

ÚDRŽBA A ČIŠTĚNÍ

Před zahájením čištění vypněte zařízení.

Nemyjte desku, pokud je sklo príliš horké, můžete se popálit.

• Odstraňte menší nečistoty vlhkým hadříkem s přidáním saponátu na nádobí rozpuštěného v malém množství vody. Následně omyjte povrch studenou vodou a důkladně ho osušte.
• Rozhodně se vyhýbejte detergentům a čistícím prostředkům se silnými žíravými a abrazivními vlastnostmi, které mohou způsobit poškrábání.
• Nikdy nepoužívejte parní nebo tlaková zařízení.
• Nepoužívejte žádné předměty, které mohou poškrábat keramické sklo.
• Ujistěte se, zda je nádoba suchá a čistá. Ujistěte se, zda se na povrchu desky nebo na nádobě nenacházejí žádné drobky nebo prach. Posouvání drsných rendlíků způsobuje poškrábání povrchu.
• Skvrny od cukru, džemu, želé atp. je třeba okamžitě odstraňovat. Pomůže to předcházet poškození povrchu.

CO DĚLAT V PŘÍPADĚ PROBLÉMŮ?

Deska nebo varné zóny se nezapínají:

• Deska je nesprávně připojena k elektrické síti.
  • Zafungovala pojistka.
  • Je aktivní funkce blokace.
• Dotyková tlačítka jsou pokryta tukem nebo vodou.
• Na tlačítku je umístěn nějaký předmět.

Na kontrolním panelu se zobrazuje [ U ]:

• Na varné zóně se nenachází žádná nádoba.
• Nádoba není kompatibilní s technologií indukce.
• Průměr dna nádoby je příliš malý.

Ventilace funguje nadále i po vypnutí desky:

• Nejedná se o poruchu, ventilátor pracuje i nadále, aby ochránil elektronické zařízení.
• Chladící ventilátor se vypíná automaticky.

Jedna nebo všechny varné zóny jsou vypnuté:

• Zafungoval bezpečnostní systém.
• Někdo zapomněl na dlouhou dobu vypnout varnou zónu.
• Bylo přikryto jedno nebo více dotykových tlačítek.
• Nádoba je prázdná a její dno je nadměrně zahřáté.
• Deska je také vybavena automatickou redukcí úrovně výkonu a automatickou blokací proti přehřátí.

Na kontrolním panelu se zobrazuje [ L ]:

- Viz kapitola týkající se blokování kontrolního panelu.

Na kontrolním panelu se zobrazuje [Er03]:

- Na tlačítcích se nachází nějaký předmět nebo tekutina. Symbol zmizí jakmile bude tlačítko uvolněno nebo vyčištěno.

Na kontrolním panelu se zobrazuje [E2] nebo [EH]:

- Deska je přehřátá, počkejte až vychladne a následně ji opět zapněte.

Na kontrolním panelu se zobrazuje [ E3 ]:

- Nádoba není vhodná, změňte nádobu.

Na kontrolním panelu se zobrazuje [ E5 ]:

- Vadné napájení. Zkontrolujte napětí elektrické sítě.

Na kontrolním panelu se zobrazuje [ E6 ]:

- Vadné napájení. Zkontrolujte frekvenci elektrické sítě.

Na kontrolním panelu se zobrazuje [ E8 ]:

- Ucpaný vstup vzduchu ventilátoru, odstraňte překážku.

Na kontrolním panelu se zobrazuje [ U400 ]:

- Nesprávné napájecí napětí. Zkontrolujte připojení a opět připojte varnou desku.

Pokud se některý z předchozích symbolů zobrazuje i nadále, je třeba kontaktovat servis.

NÁVODY PRO INSTALACI

Instalaci mohou provádět výhradně odborníci. Instalatér je povinen dodržovat právní předpisy a normy platné v dané zemi.

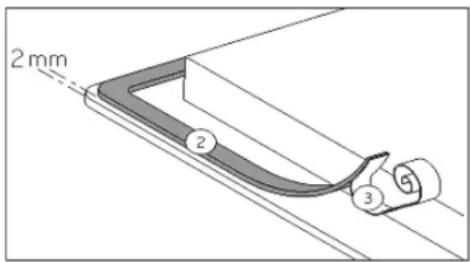

Způsob nalepení těsnění:

Těsnění dodané společně s deskou umožňuje zabránit pronikání kapalin do skříňky. Jeho instalaci je třeba provést pečlivě a v souladu s následujícím obrázkem.

Po odstranění ochranné vrstvy (3), nalepte těsnění (2) dva milimetry od vnější hrany skla.

MONTÁŽ - INSTALACE

Rozměry výřezu jsou následující:

Platí pro Výřez
KIH 64KIH 6412 - 4B	560 x 490 mm

- Ujistěte se, zda vzdálenost mezi varnou deskou a stěnou nebo bočními stranami činí 50 mm.

- Desky se vyznačují klasifikací „Y” z hlediska tepelné ochrany. V ideální situaci by deska měla být instalována s velkým množstvím místa po obou stranách. Vzadu se může nacházet stěna a na straně vysoký prvek zástavby nebo stěna. Na druhé straně ale prvek zástavby nebo přepážka nemůže být vyšší než vařič.

- Nábytek nebo zástavba, v které má být deska namontována, a také hrany nábytku, laminované povlaky a lepidlo použité pro upevnění musí být odolné vůči působení teplot do 100°C.

- Nástěnné lišty na hranách musí být teplovzdorné.

- Neinstalujte varnou desku nad troubou bez ventilace nebo nad myčkou nádobí.

- Zajistěte mezeru 20 mm pod spodní částí krytu desky, aby byl umožněn vhodný průtok vzduchu pro elektronické zařízení.

- Pokud se pod deskou nachází šuplík, neskladujte v něm hořlavé předměty (např. látky ve spreji) nebo předměty, které nejsou odolné vůči vysokým teplotám.

- Materiály, které jsou často používány při výrobě kuchyňských linek často vlivem vody bobtnají. Pro zajištění hran výřezu naneste vrstvu laku nebo speciálního utěsňovače. Obzvláště pečlivě naneste samolepící spoj dodaný společně s deskou, který zamezuje jakýmkoliv průsakům dovnitř nábytku, který bude desku podpírat.

Toto těsnění zaručuje správné utěsnění, pokud je aplikováno ve spojení s hladkým povrchem pracovní plochy.

- Bezpečná vzdálenost mezi deskou a digestoří, která je nad ní umístěna, musí být v souladu s pokyny výrobce digestoře. V případě, že návod chybí, je třeba dodržet minimální vzdálenost 760 mm.

- Nesmíte dovolit, aby po provedení zástavby byl spojovací kabel podrobován jakýmkoliv mechanickým pnutím, vyplývajícím například ze skutečnosti umístění šuplíku.

ELEKTRICKÉ PŘIPOJENÍ

- Instalaci tohoto zařízení a jeho připojení k elektrické síti je třeba svěřit kvalifikovanému elektrikáři, který je obeznámen s normativními předpisy a důsledně je dodržuje.

- Po nainstalování zajistěte zabezpečení součástí, které jsou pod napětím.

- Údaje nezbytné pro provedení připojení se nacházejí na nálepkách umístěných na krytu desky poblíž připojovací lišty.

- Připojení k síti musí být provedeno pomocí zásuvky s uzemněním nebo skrze vícepólový jistič s minimální vzdáleností mezi rozpojenými kontakty 3 mm.

- Elektrický obvod musí být oddělen od sítě pomocí vhodných zařízení, například: vypínačů, jističů nebo stykačů.

- Pokud zařízení není vybaveno snadno dostupnou zástrčkou, pak musí být v instalaci v souladu s předpisy namontovány vypínače.

- Přívodové vedení musí být umístěno tak, aby se nedotýkalo horkých součástí varné desky nebo sporáku.

Varování!

- Toto zařízení musí být připojeno výhradně k síti 230 V \~ 50/60 Hz.

• Vždy musí být připojen zemnící vodič.

- Postupujte podle elektrického schématu.

- Připojovací lišta je umístěna vespod, v zadní části krytu desky. Pro otevření krytu použijte středně velký šroubovák. Umístěte ve štěrbině a otevřete kryt.

Napájení	Připojení	Průměr kabelu	Kabel	Pojistka
230V~ 50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

* vypočítáno s faktorem současnosti v souladu s normou EN 60335-2-6

Připojení desky

Deska může být připojena různými způsoby, je třeba použít mosazné spoje, které se nacházejí ve skříňce vedle svorkovnice.

Vložte kontakt mezi svorky 1 a 2.

Připojte uzemnění ke svorce “earth”, neutrální bod N ke svorce 4, fázi L k jedné ze svorek 1 nebo 2.

Dvoufázové 400V\~2P+N

Připojte uzemnění ke svorce “earth”, neutrální bod N ke svorce 4, fázi L1 ke svorce 1 a fázi L2 ke svorce 2.

Varování!

Neneseme zodpovědnost za jakékoliv události vzniklé v důsledku chybného připojení nebo ty, k nimž mohlo dojít v souvislosti s používáním zařízení, které není uzemněno nebo má vadné uzemnění.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního
