Typ produktu	Wentylator podstawowy
Marka	Ravanson
Model	WT-2080
Moc wejściowa	72,88 W
Wydajność przepływu powietrza	69,75 m³/min
Wartość serwisowa	0,96 (m³/min)/W
Pobór mocy w trybie czuwania	0,00 W
Poziom mocy akustycznej	61,2 dB(A)
Maksymalna prędkość powietrza	2,578 m/s
Ustawienia prędkości	3 (pozycje 1, 2, 3)
Oscylacja	Tak (automatyczny obrót)
Pochylanie	Tak (ręczne)
Zastosowanie	Tylko wewnątrz pomieszczeń
Konserwacja	Czyścić wilgotną ściereczką z neutralnym detergentem
Bezpieczeństwo	Nie używać w pobliżu wody, z uszkodzonym przewodem lub bez osłony

Często zadawane pytania - WT-2080 Ravanson

Jak zamontować wentylator Ravanson WT-2080?

Złożyć wentylator zgodnie z instrukcją: przykręcić osłonę łopatek do przedniej kratki (Rys. 1), następnie zamontować głowicę wentylatora na kolumnie (Rys. 2-4). Upewnić się, że nakrętka łopatki jest dokręcona w kierunku przeciwnym do ruchu wskazówek zegara (gwint lewoskrętny).

Jak czyścić wentylator?

Odłączyć wentylator od zasilania i czyścić wilgotną (nigdy mokrą) ściereczką przy użyciu neutralnego detergentu. Nie używać benzyny ani rozpuszczalników.

Jak regulować prędkość wentylatora?

Użyć przełącznika prędkości. Pozycja 1 to najwolniejsza, 3 najszybsza. Pozycja 0 wyłącza wentylator.

Jak włączyć oscylację?

Nacisnąć przycisk oscylacji na obudowie jednostki napędowej (Rys. 5A). Aby zatrzymać oscylację, wyciągnąć przycisk.

Jak pochylić głowicę wentylatora?

Delikatnie pochylić głowicę wentylatora ręcznie, lekko wyginając/odginając jednostkę napędową (Rys. 5B). Nie używać siły.

Co zrobić, jeśli wentylator nie uruchamia się?

Sprawdzić zasilanie sieciowe. Upewnić się, że wtyczka jest prawidłowo podłączona, a przełącznik prędkości nie jest ustawiony na 0. Jeśli nadal nie działa, skontaktować się z autoryzowanym serwisem.

Czy mogę używać wentylatora w łazience?

Nie. Instrukcja ostrzega, aby nie używać urządzenia w bezpośrednim sąsiedztwie wanny, prysznica lub basenu.

Czy mogę używać zewnętrznego timera lub pilota zdalnego sterowania z tym wentylatorem?

Nie. Instrukcja stwierdza, że urządzenie nie jest przeznaczone do współpracy z zewnętrznymi timerami lub oddzielnym systemem zdalnego sterowania.

Jak przechowywać wentylator, gdy nie jest używany?

Poczekać, aż ostygnie, a następnie przechowywać w oryginalnym opakowaniu, aby chronić przed wilgocią i uszkodzeniami mechanicznymi.

Jaki jest pobór mocy wentylatora Ravanson WT-2080?

Moc wejściowa wentylatora wynosi 72,88 W, pobór w stanie czuwania 0,00 W.

INSTRUKCJA OBSŁUGI WT-2080 Ravanson

PL Instrukcja oryginalna Wentylator

ul. Mazowiecka 6, 09-100 Płońsk, Polska

tel.: [phone], fax: [phone]

Przed pierwszym uży)iem urządzenia zapoznaj się dokładnie z jego instruk)ją o(sługi i za)howaj ją na wypadek konie)znoś)i uży)ia w przyszłoś)i.

Przed przystąpieniem do użytkowania należy prze)zytać wszystkie wskazówki i ostrzeżenia, doty)ząe (ezpie)zeństwa użytkowania.

8ieprzestrzeganie podany)h niżej ostrzeżeń, doty)zą)y)h (ezpie)zeństwa i wskazówek (ezpie)zeństwa, może (yć przy)zyną porażenia prądem elektry)znym, pożaru i/lu(poważny)h o(rażeń.

Za)howaj wszystkie ostrzeżenia i wskazówki doty)ząe (ezpie)zeństwa, a(y mó) skorzystać z ni)h w przyszłoś)i.

OGÓ28E WS-AZÓW-I BEZPIECZEŃSTWA

To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej, osoby o ograniczonej sprawności fizycznej sensorycznej czy umysłowej, osoby bez doświadczenia i wiedzy, jeśli odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia w sposób bezpieczny i osoby te zrozumiały niebezpieczeństwa, związane z użytkowaniem urządzenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Dzieci nie zdają sobie sprawy z niebezpieczeństwa, które mogą powstać podczas używania urządzeń elektrycznych.

Trzymaj urządzenie i jego przewód poza zasięgiem dzieci.

Nie używaj urządzenia, jeżeli przewód zasilający jest uszkodzony.

Nigdy nie ciągnij za przewód podczas wyciągania wtyczki z gniazda zasilającego.

Uważaj, żeby przewód zasilający nie stykał się z ostrymi krawędziami ani nie przebiegał w pobliżu gorących powierzchni. Uszkodzenie przewodu może przyczyną porażenia prądem elektrycznym.

Nigdy nie stawiaj urządzenia na gorących powierzchniach.

Nie33używaj33urządzenia33na33zewnątrz.33Nie33wystawiaj33urządzenia33na3 deszcz.33Chron33przed33wilgocią.33Nie33obstuguj33urządzenia33mokrymi3 rękoma.3

Wtyczka3urządzenia3musi3pasować3do3gniazdka.3

Nie3należy3w3żaden3sposób3przerabiać3wtyczki.3

Nie3wolno3usuwać3żadnych3części3obudowy.3

Należy33zwracać33uwagę33na33wystające33części33garderoby,33długie33włos które3mogą3zostać3wplątane3w3ruchome3części3urządzenia.3

Przed3włączeniem3urządzenia3do3sieci,3upewnić3się,3że3napięcie3podane3na3tabliczce3znamionowej3odpowiada3napięciu3w3sieci.3

Nigdy33nie33włączać33do33sieci33urządzenia,33które33nie33jest33kompletnie zmontowane.3

Nigdy33nie33używać33urządzenia33z33pękniętą33lub33uszkodzona33łopatką3 śmigła.3

Nie3używać3urządzenia3w3bezpośrednim3sąsiedztwie3wanny,3prysznica3albo3basenu3pływackiego.3

Pilnować,3 żeby3 przewód3 i3 wtyczka3 nie3 miały3 kontaktu3 z3 wodą3 lul wilgocią.3Nie3rozpyłać3żadnych3cieczy3na3urządzenie.3

Wyłączać33urządzenie33z33sieci,33trzymając33za33wtyczkę(33nie33ciągnąć3 z przewód.3]dłączyć3urządzenie3od3sieci,3jeśli3ma3być3przeniesione3albo3 nie3będzie3używane3przez3dłuższy3czas.3

Nie3używać3urządzenia3bez3koszy3ochronnych.3

"rzadzenie33jest33przeznaczone33wyłącznie33do33domowego33użytku33i33ni powinno3być3stosowane3przemysłowo.3

W3celu3obsługi,3napraw3elektrycznych3i3mechanicznych3zawsze3zgłaszać3 się3do3autoryzowanych3serwisów.3

Jeżeli3 przewód3 zasilający3 ulegnie3 uszkodzeniu,3 to3 powinien3 on3 być wymieniony3u3wytwórcy3lub3w3specjalistycznym3zakładzie3naprawczym3 albo3przez3wykwalifikowana3osobę,3w3celu3uniknięcia3zagrożenia.3

Pomimo33stosowania33urządzenia33zgodnie33z33przeznaczeniem3

i3przestrzegania33wszystkich33wskazówek33bezpieczeństwa33nie33można3całkowicie3wyeliminować3określonych3czynników3ryzyka3resztkowego.3

„AGA! 8ie wolno zakrywać o(udowy siatkowej wentylatora!

UWAGA! 8ie wolno wkładać żadny)h elementów w siatkę kosza pod)zas pra)y wentylatora.

Zaleca się podłączeniu urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowoprądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

UWAGA! Urządzenie nie jest przeznaczone do pracy z użyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.

-OOP2ETACJA

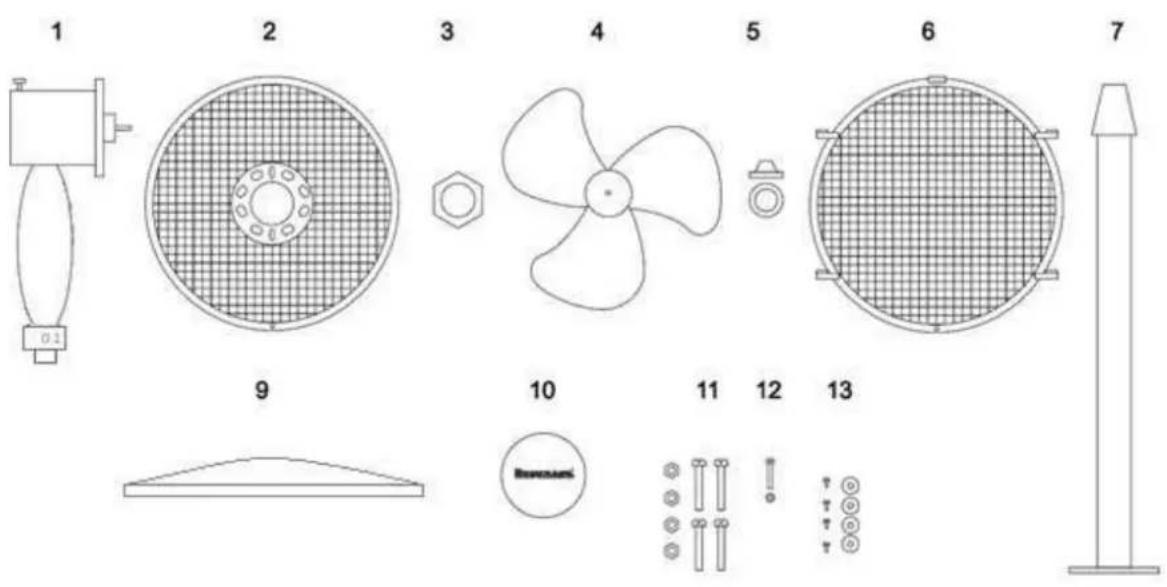

Po otwarciu opakowania, należy sprawdzić jego kompletność (j/n). Sprawdź czy poszczególne elementy nie są uszkodzone.

0w8śAŻf

1. Przykręcić maskownicę śmigła (10) do kosza przedniego (6), zgodnie z Rys. 1

Rys. 1

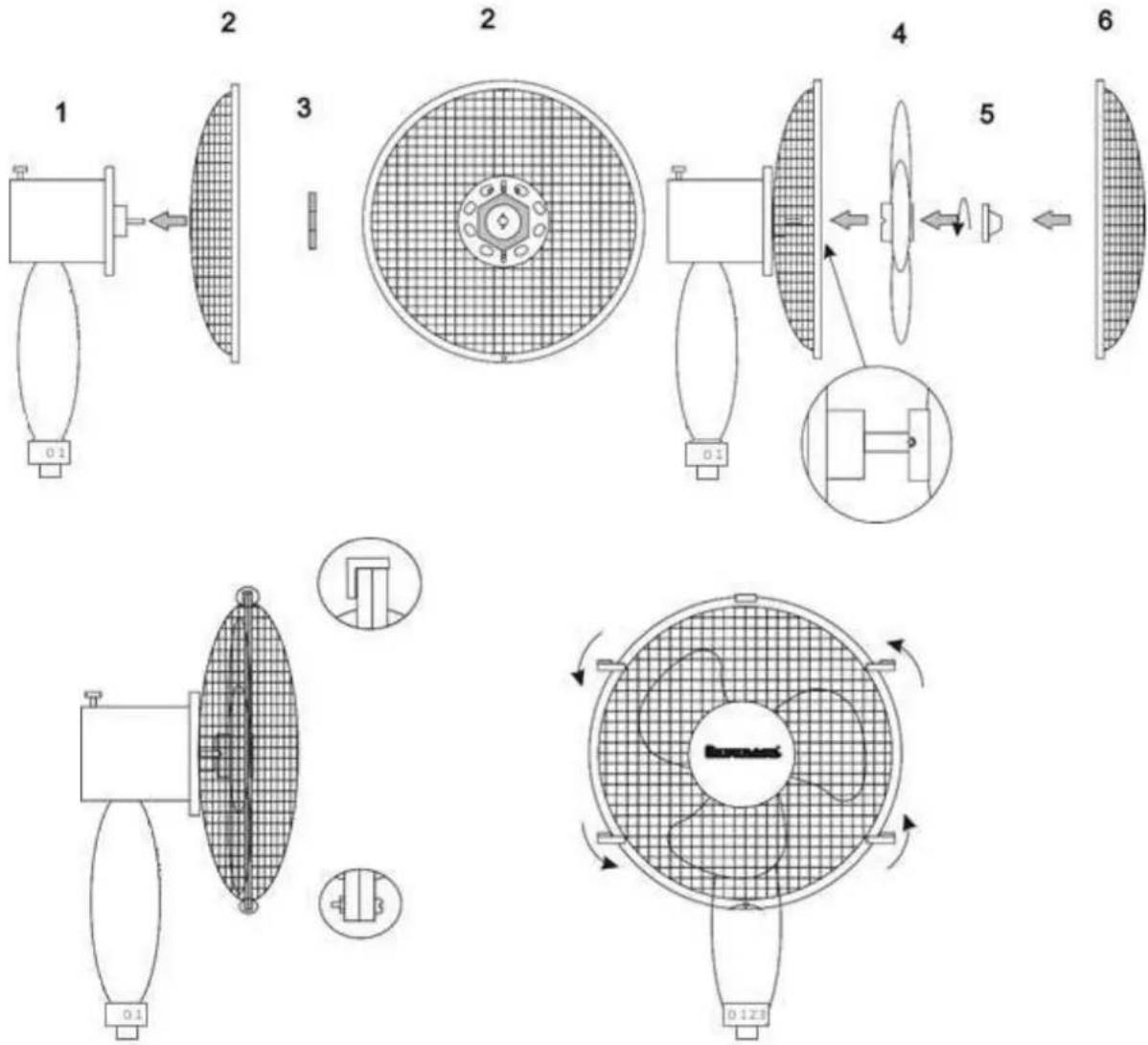

1. Zmontować wentylator zgodnie z Rys. 2

UWAGA! Nakrętkę śmigła zakręcić na śrubie obracającej w kierunku przeciwnym do ruchu wskazówek zegara (lewy gwint).

1. Zmontować kolumnę wentylatora zgodnie z Rys. 3

Rys. 3

1. Założyć wentylator na kolumnę zgodnie z Rys. 4

Przed przystąpieniem do użytkowania należy upewnić się)zy źródło zasilania, do którego ma (yć podłą)zone urządzenie, odpowiada parametrom podanym na ta(li)z)e znamionowej.

UWAGA!

Przed każdym uży)iem sprawdzić urządzenie pod kątem uszkodzeń me)hani)zny)h. Sprawdzić przewód zasilają)y. Jeżeli przewód zasilającyy jest uszkodzony, nie wolno podłą)zać urządzenia do źródła zasilania.

Możliwe jest ustawienie prędkości pracy wentylatora w pozycji od 1 (najwolniej) do pozycji 3 (najszybciej).

Pozycja „0” – wyłączenie wentylatora.

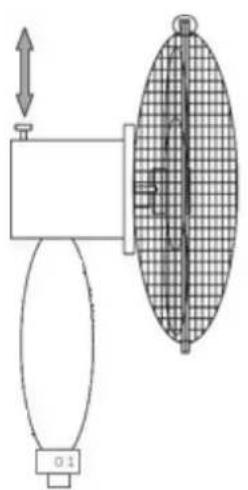

Wentylator wyposażony jest w mechanizm obrotowy. Samoczynny obrót wentylatora w osi pionowej uruchamiany jest za pomocą przycisku na obudowie zespołu napędowego (1). Patrz Rys. 5A.

Włączanie następuje poprzez wciśnięcie przycisku, aby wyłączyć obracanie się czaszy, należy wyciągnąć przycisk.

Delikatnie dociskając lub podnosząc zespół napędowy można uzyskać odpowiedni kąt pochylenia czaszy wentylatora w osi poziomej. Patrz Rys. 5B.

Przed przestąpieniem do konserwacji, należy upewnić się, że wentylator odłączony jest od źródła zasilania. Wentylator czyść zwilżoną (nie mokrą) ściereczką z użyciem neutralnego detergentu, nigdy z użyciem benzyny czy innych rozpuszczalników.

šeA8łzwęśflfżeZEgów,/,A8IEf

Transportować i przechowywać w miejscu niedostępnym dla dzieci, w opakowaniu chroniącym przed kurzem, wilgocią i uszkodzeniami mechanicznymi.

.ísEe-If

W przypadku, gdy wentylator nie działa, należy sprawdzić czy w występuje napięcie w gnieździe zasilającym. Wszelkie naprawy mogą być wykonywane przez uprawnione osoby.

żAęAOEśę/ff

ffffffff

Napięcie znamionowe: 220 – 240 V

Częstotliwość: 50/60 Hz

Znamionowy pobór mocy: 75 W

Producent zastrzega się prawo do zmian technicznych!

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytem sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

W urządzeniu ograniczono niektóre substancje mogące negatywnie oddziaływać na środowisko w okresie użytkowania tego produktu oraz po ich zużyciu.

Opis	Symbol	Wartość	Jednostka
Maksymalne natężenie przepływu wentylatora	[F]	69,75	m^3/min
Moc wentylatora	[P]	72,88	W
Wartość eksploatacyjna	[SV]	0,96	(m^3/min)/W
Pobór mocy w trybie czuwania	[P_SB]	0,00	W
Poziom mocy akustycznej wentylatora	[L_WA]	61,2	dB(A)
Maksymalna prędkość powietrza	[c]	2,578	m/s
Norma dla pomiaru wartości eksploatacyjnej	IEC 60879
Dodatkowych informacji udzielają	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk
