OK200 - Odkurzacz Columbia Vac - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz kanistrowy
Marka	Columbia Vac
Model	OK200
Wymiary (Dł x Szer x Wys)	18 x 12 x 12 cali
Waga	12 funtów
Zasilanie	120V, 60Hz
Pobór mocy	1200 W
Pojemność pojemnika na kurz	2,5 l
System filtracji	Filtr HEPA
Długość przewodu	25 stóp
Dołączone akcesoria	Ssawka szczelinowa, ssawka do tapicerki, szczotka do kurzu
Poziom hałasu	70 dB
Kolor	Czerwony/Czarny
Gwarancja	2 lata
Rodzaj sterowania	Pedał nożny włącz/wyłącz
Typ worka	Bezworkowy
Konserwacja	Filtr do mycia, opróżnianie pojemnika na kurz
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem
Dostępność części zamiennych	Filtry, węże, akcesoria dostępne online
Instrukcja naprawy	Darmowy do pobrania na notice-facile.com

Często zadawane pytania - OK200 Columbia Vac

Jak wyczyścić filtr HEPA w OK200?

Filtr HEPA należy czyścić co 3-6 miesięcy. Wyjmij komorę filtra, wyciągnij filtr i opłucz go pod zimną wodą. Pozostaw do całkowitego wyschnięcia na 24 godziny przed ponownym zamontowaniem.

Co zrobić, jeśli odkurzacz traci ssanie?

Sprawdź, czy nie ma zatorów w wężu lub dyszy. Upewnij się, że pojemnik na kurz nie jest pełny, a filtr jest czysty. Sprawdź również wąż pod kątem pęknięć. Jeśli problem nie ustąpi, skontaktuj się z obsługą Columbia Vac.

Jak opróżnić pojemnik na kurz?

Naciśnij przycisk zwalniania na pojemniku, aby odłączyć go od urządzenia. Trzymaj go nad koszem na śmieci i naciśnij spust na dole, aby otworzyć klapkę. Delikatnie postukaj, aby usunąć zanieczyszczenia. Zamocuj ponownie bezpiecznie.

Czy mogę używać OK200 na podłogach drewnianych?

Tak, OK200 ma ustawienie do twardych podłóg lub możesz użyć dołączonej szczotki, aby uniknąć zarysowań. W razie potrzeby można dostosować siłę ssania.

Jakie akcesoria są dołączone do odkurzacza?

OK200 zawiera ssawkę szczelinową, ssawkę do tapicerki i szczotkę do kurzu. Można je używać do mebli, wnętrz samochodów i ciasnych przestrzeni.

Jak często należy wymieniać filtry?

Filtr HEPA należy wymieniać co 6-12 miesięcy w zależności od użytkowania. Piankowy filtr przed silnikiem można prać i wymieniać, gdy jest rozdarty lub zużyty.

Dlaczego odkurzacz się przegrzewa?

Przegrzanie może wystąpić, jeśli filtr jest zatkany lub pojemnik na kurz jest pełny. Wyłącz odkurzacz i pozostaw go do ostygnięcia na 30 minut. Przed ponownym uruchomieniem wyczyść filtr i opróżnij pojemnik. Jeśli problem się utrzymuje, sprawdź, czy nie ma zatorów.

Jak wymienić pasek w OK200?

Odłącz odkurzacz. Odkręć śruby, aby zdjąć dolną płytkę. Zdejmij stary pasek i załóż nowy wokół wału silnika i wałka szczotki. Złóż wszystko z powrotem. Skorzystaj z schematów w instrukcji, aby uzyskać wskazówki.

Czy odkurzacz jest bezworkowy?

Tak, OK200 jest bezworkowy z przezroczystym pojemnikiem na kurz, dzięki czemu widać, kiedy należy go opróżnić.

Gdzie mogę znaleźć części zamienne do OK200?

Części zamienne, takie jak filtry, węże i akcesoria, są dostępne na oficjalnej stronie Columbia Vac lub u autoryzowanych sprzedawców. Instrukcja zawiera numery części.

INSTRUKCJA OBSŁUGI OK200 Columbia Vac

ul. Pawła Chromika 5a, 40-238 Katowice, POLAND

tel: [phone], fax: [phone]

www.columbiavac.pl

_

| _

一

1

/PL/

Usuwanie wyeksploatowanych urządzeń elektrycznych i elektronicznych (dotyczy krajów Unii Europejskiej i innych krajów europejskich z wydzielonymi systemami zbierania odpadów).

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien być zaliczany do odpadów domowych. Należy go przekazać do odpowiedniego punktu, któryzajmujesię zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych. Prawidłowe usunięcie produktu zapobiegnie potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, których przyczyną mogłoby być niewłaściwe usuwanie produktu. Recykling materiałów pomaga w zachowaniu surowców naturalnych. Aby uzyskać szczeg ółowe informacje o recyklingu tego produktu, należy się skontaktować z władzami lokalnymi, firmą świadczącą usługi oczyszczania lub sklepem, w którym produkt został kupiony.

/EN/

Przed pierwszym użyciem prosimy uważnie zapoznać się z całością treści niniejszej instrukcji.

1. Urządzenie przeznaczone jest tylko do prywatnego użytku w gospodarstwie domowym. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.
2. Nie używać na wolnym powietrzu.
3. Przewód przyłączeniowy należy podłączyć do gniazdka o parametrach zgodnych z podanymi w instrukcji.
4. Kabel zasilający należy trzymać z dala od rozgrzanych powierzchni.
5. Przenosić odkurzacz korzystając z uchwytu (nie należy ciągnąć za wąż).

6. Nie wolno zbierać odkurzaczem:

7. gorącego popiołu,

8. niedopałków papierosów i zapałek,
9. ostrych przedmiotów (odłamków szkła),
10. gipsu, cementu, pyłu kamiennego i mąki itp.,

11. gruzu.

12. W przypadku uszkodzonego filtra nie wolno uruchamiać urządzenia.

13. Nie wolno zakrywać otworów wentylacyjnych.
14. Nie wolno używać odkurzacza do odkurzania mokrej powierzchni dywanów np. po praniu szamponami piorącymi. Należy odczekać do pełnego wyschnięcia piany i wysuszenia odkurzanej powierzchni.
15. Nie odkurzać odkurzaczem ludzi ani zwierząt, a w szczególności nie przybliżać końcówek ssących do oczu i uszu.
16. Urządzenie należy odłączać od sieci zawsze poprzez pociągnię ie za wtyczkę, a nie za przewód zasilający.
17. Urządzenie należy odłączyć od zasilania przed czyszczeniem albo wymianą części oraz na czas, kiedy nie jest ono używane.
18. Nie chwytać urządzenia mokrymi rękami.
19. Nie zanurzać urządzenia w wodzie.
20. Odkurzacz należy chronić przed wilgocią, nie należy też stawiać na nim naczyń z płynem.
21. Nigdy nie pozostawiać włączonego odkurzacza bez nadzoru.
22. To urządzenie może być użytkowane przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użyt-

kowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

1. Zachować szczególnie ostrożność podczas używania urządzenia w pobliżu dzieci.

2. Nie korzystać z odkurzacza bez założonych filtrów oraz pojemnika na śmieci.

3. Nie stawać na wężu ssącym.

4. Nie stawiać na wężu ssącym ciężkich przedmiotów.

5. Nie blokować otworu wlotowego.

6. Używać tylko z oryginalnie dołączonymi akcesoriami.

7. Przed każdym czyszczeniem i opróżnianiem pojemnika odłączyć urządzenie od sieci.

8. Nie używać w przypadku uszkodzenia przewodu zasilającego lub gdy urządzenie zostało uszkodzone w inny sposób. Naprawę urządzenia należy powierzyć autoryzowanemu serwisowi; informacja o sposobie serwisowania zawarta jest w karcie gwarancyjnej oraz na stronie www.eldom.eu.

9. Napraw sprzętu może dokonać jedynie autoryzowany punkt serwisowy. Wszelkie modernizacje lub stosowanie innych niż oryginalne części zamiennych lub elementów urządzenia jest zabronione i zagraża bezpieczeństwu użytkowania.

10. NIE NALEŻY używać urządzenia w sposób niezgodny z jego przeznaczeniem i niniejszą instrukcją.

11. Firma ELDOM Sp. z o. o. nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku niewłaściwego używania urządzenia.

UWAGA: Woreczek foliowy może stanowić niebezpieczeństwo – aby uniknąć uduszenia workiem należy przechowywać go z daleka od niemowląt i małych dzieci.

OCHRONA ŚRODOWISKA

- Urządzenie jest zbudowane z materiałów, które mogą być poddane ponownemu przetwarzaniu lub recyklingowi.

- Należy je przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych.

GWARANCJA

• Urządzenie przekazywane do naprawy powinno być czyste i kompletne.
• Urządzenie przeznaczone jest do użytku prywatnego w gospodarstwie domowym.
• Nie może być używane do celów zawodowych.
• Gwarancja traci ważność w przypadku nieprawidłowej obsługi.

ODKURZACZ DO PRACY NA MOKRO I SUCHO OK200

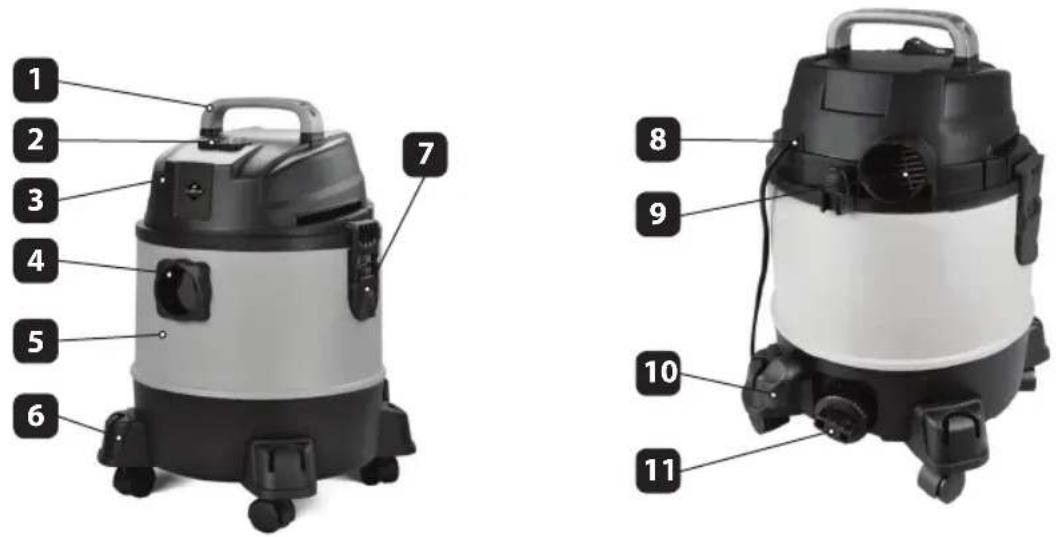

OPIS OGÓLNY

1. Uchwyt
2. Przełącznik ON/OFF
3. Pokrywa
4. Gniazdo
5. Zbiornik
6. Kółka (4 szt.)
7. Klamry mocujące pokrywę
8. Przewód
9. Wylot powietrza
10. Hak
11. Korek spustowy wody
12. Wąż

13. Rura ssąca (3 elementy)

14. Szczotka do gładkich powierzchni

15. Szczotka wielofunkcyjna
16. Ssawka szczelinowa
17. Kosz filtra
18. Pływak
19. Blokada filtra HEPA
20. Filtr HEPA
21. Filtr płócienny standardowy
22. Filtr płócienny o zwiększonej wydajność
23. Filtr gąbkowy
24. Worek papierowy

DANE TECHNICZNE

• moc: 1250 W
• napięcie zasilania:
  220-240V \~ 50Hz
• pojemność zbiornika: 20 l
• poziom hałasu: 85 dB

PRZEZNACZENIE

Odkurzacz OK200 został zaprojektowany specjalnie do zbierania wody jak i zabrudzeń suchych, kurzu, pyłu. Idealnie sprawdza się warunkach domowych, garażowych czy warsztatowych. Dzięki zastosowaniu pływaka, zamykającego wewnętrzny wlot powietrza w momencie całkowitego napełnienia zbiornika wody, jest w pełni bezpieczny.

OBSŁUGA URZĄDZENIA

Przed pierwszym użyciem należy uważnie zapoznać się z całością treści niniejszej instrukcji. Po rozpakowaniu urządzenia należy upewnić się, czy nie uległo ono uszkodzeniu w czasie transportu. W razie jakichkolwiek wątpliwości należy wstrzymać się z jego użyciem do czasu skontaktowania się z punktem serwisowym.

Przed wszystkimi czynnościami montażowymi i konserwacyjnymi należy wyłączyć urządzenie i odłączyć je od sieci.

UWAGA. Odkurzaczem nie wolno zbierać:

• gorącego popiołu,
• niedopałków papierosów i zapałek,
• ostrych przedmiotów (odłamków szkła),
• gipsu, cementu, pyłu kamiennego i mąki itp.,
• gruzu.

MONTAŻ

Przed rozpoczęciem pierwszego odkurzania należy:

• Otworzyć pokrywę (3) poprzez zwolnienie klamer blokujących (7).
• Wyjąć ze zbiornika (5) wszystkie akcesoria.
• Odwrócić zbiornik (5) i zamontować kółka (6), – rys. 4.
• W zależności od sposobu pracy (odkurzanie na mokro lub sucho) zamontować odpowiednie filtry – informacja poniżej.
• Zamontować korek spustowy (11).
• Zamknąć dokładnie pokrywę (3), zatrzaskując klamry (7).
• Grubszą końcówkę węża (12) włożyć do gniazda (4) i zablokować – rys. 5.
• Złączyć segmenty rury ssącej (13) i połączyć je z wężem ssącym (12) – długość rury ssącej dostosować do potrzeb.
• Na drugi koniec rury ssącej nałożyć końcówkę (14, 15 lub 16).

UŻYTKOWANIE URZĄDZENIA

Przed rozpoczęciem pracy upenić się, że urządzenie jest wyłączone (włącznik (2) jest w pozycji "OFF") i odłączone od sieci.

• Odkurzacz można przenosić używając uchwytu (1).
• Upewnić się, że zamontowane są odpowiednie filtry (20, 21, 22, 23), korek spustowy (11) oraz, opcjonalnie, worek papierowy (24).

UWAGA. Nie można odkurzać bez zamontowanych odpowiednich filtrów – informacja poniżej.

- Do gniazda (4) podłączyć wąż (12) wraz z rurą ssącą i odpowiednią końcówką (14, 15 lub 16).

• Podłączyć urządzenie do sieci o parametrach zgodnych z podanymi w instrukcji,
• Włączyć urządzenie przyciskiem (2).

UWAGA. Nie wolno zasłaniać otworu wylotowego (9) znajdującego się w pokrywie (3) podczas pracy urządzenia.

• Aby zakończyć pracę urządzenia należy wcisnąć przycisk (2).
• Po zakończonej pracy wyczyścić urządzenie.

Odkurzanie na sucho

• Zdjąć pokrywę (3) – patrz „MONTAŻ”.
• Na kosz (17) nałożyć:
• filtr HEPA (20) i zablokować blokadą (19) rys. 6, lub
• filtr płócienny standardowy (21) rys. 7, lub
• filtr płócienny o zwiększonej wydajność (22) rys. 8.

UWAGA. Można używać razem filtrów (20 i 22). Nie zaleca się używać filtra (21) z innymi filtrami ze względu na zmniejszenie wydajności odkurzania.

• Założyć worek papierowy (24) rys. 9. Worka papierowego można używać z filtrami (20, 21).
• Suche powierzchnie mogą być odkurzane zarówno bezworkowo jak i z założonym workiem. W przypadku pracy bezworkowej kurz zbierany jest bezpośrednio w zbiorniku (5).

UWAGA. Zaleca się odkurzanie z workiem (24). Praca bez worka powoduje szybsze zapychanie się filtrów.

• Założyć pokrywę (3) na zbiornik (5) i zablokować klamrami (7).
• Podłączyć wąż (12) wraz z rurą ssącą (13) oraz zmontowaną końcówką (14, 15 lub 16).
• Podłączyć urządzenie do sieci o parametrach zgodnych z podanymi w instrukcji.
• Włączyć urządzenie przyciskiem (2).
• Aby zakończyć pracę urządzenia należy wcisnąć przycisk (2).
• Po zakończonej pracy wyczyścić urządzenie – patrz „CZYSZCZENIE I KONSERWACJA”.

Odkurzanie mokrych i wilgotnych powierzchni

• Zdjąć pokrywę (3) – patrz „MONTAŻ”.
• Na kosz (17) naciągnąć filtr gąbkowy (23).

UWAGA. Do pracy na mokro NIE UŻYWAĆ innych filtrów oraz worka papierowego (24)

• Założyć pokrywę (3) z zamontowanym filtrem (23) na zbiornik (5) i zablokować klamrami (7).
• Podłączyć wąż (12) wraz z rurą ssącą (13) oraz zmontowaną szczotką (14) lub ssawką (16).

UWAGA. Do pracy na mokro NIE UŻYWAĆ szczotki wielofunkcyjnej (15)

• Podłączyć urządzenie do sieci o parametrach zgodnych z podanymi w instrukcji.
• Włączyć urządzenie przyciskiem (2).
• Odkurzacz jest wyposażony w pływak (18), który zamyka wewnętrzny wlot powierza w
• przypadku zassania zbyt dużej ilości wody. W takim przypadku należy wyłączyć urządzenie przyciskiem (2) i odłączyć od sieci.
• Następnie ściągnąć pokrywę i wylać wodęe.
• Wodę można też wylać odkręcając korek (11). Przed kolejnym włączeniem należy się upewnić, ze korek (11) jest prawidłowo zamontowany.
• Aby zakończyć pracę urządzenia należy wcisnąć przycisk (2).
• Po zakończonej pracy wyczyścić urządzenie – patrz CZYSZCZENIE I KONSERWACJA.

Funkcja wydmuchu

- Grubszą końcówkę węża (12) włożyć do gniazda (9) i zablokować.

UWAGA. Najlepszy efekt uzyskuje się gdy odkurzacz jest opróżniony ze śmieci, a żaden z filtrów nie jest zamontowany.

CZYSZCZENIE I KONSERWACJA

• Przed wszelkimi czynnościami obsługowymi albo naprawczymi należy wyłączyć urządzenie i odłączyć je od zasilania.
• Prawidłową pracę urządzenia gwarantuje regularne czyszczenie i wymiana filtrów (20, 21, 22, 23) oraz opróżnianie pojemnika (12).
• Obudowę, elementy wyposażenia i przewód zasilający należy czyścić miękką, lekko zwilżoną szmatką z odrobiną środka do mycia naczyń.
• Przed ponownym użyciem wszystkie elementy dokładnie wysuszyć,
• Nie wolno zanurzać pokrywy w wodzie.
• Do mycia nie używać żadnych ostrych środków czyszczących, ponieważ może to spowodować uszkodzenie powierzchni obudowy.

Filtry

Należy regularnie sprawdzać stan filtrów (20, 21, 22, 23) i w razie konieczności je wyczyścić. W odkurzaczu można używać filtrów:

• HEPA (20),
• płócienny standardowy (21),
• płócienny o zwiększonej wydajności (22),
• gąbkowy do odurzania na mokro (23).

Filtry są elementami eksploatacyjnymi i ulegają naturalnemu zużyciu, dlatego nie podlegają wymianie w ramach gwarancji.

Nowe filtry są dostępne pod symbolami:

- OKF201 filtr HEPA (20).

• OKF202 filtr płócienny standardowy (21).
• OKF203 filtr płócienny o zwiększonej wydajności (22).

• OKF204 filtr gąbkowy (23).

• Filtra HEPA (20) nie myć wodą przy każdym czyszczeniu tylko w razie dużego zabrudzenia. W takim przypadku przed kolejnym użyciem należy go bardzo dokładnie wysuszyć (co najmniej 24 godziny).

• Filtry płócienne (21, 22) można przepłukać wodą. Przed kolejnym użyciem należy je dokładnie wysuszyć.
• Filtr gąbkowy (23) przepłukać wodą i osuszyć przed schowaniem.

Worek papierowy

Należy regularnie sprawdzać stan worka. Wymiana worka jest konieczna, gdy odkurzacz znacznie słabiej odkurza lub gdy worek jest pełny. Po całkowitym zapełnieniu worka należy wyrzucić go do śmieci.

Nowe worki są dostępne pod symbolem WEBBER 93 (5 szt.).

Opróżnianie pojemnika

Regularne opróżnianie pojemnika zapewnia prawidłową pracę odkurzacza oraz utrzymanie optymalnej siły ssącej.

• Upewnić się że urządzenie jest wyłączone.
• Otworzyć pokrywę (3) poprzez zwolnienie klamer blokujących (7).
• Usunąć śmieci z filtra (20, 21, 22, 23).
• Wnetrze pojemnika (5) przetrzeć wilgotną szmatką.
• Zebraną wodę można wylać odkręcając korek spustowy (11).

UWAGA. Przed kolejnym użyciem sprawdzić czy korek (11) jest zamontowany.

SAFETY INSTRUCTIONS

pieczęć sklepu i data sprzedaży

Sprzęt przeznaczony do użytku domowego

ODKURZACZ DO PRACY

NA MOKRO I SUCHO OK200

pieczęć sklepu:

1

data sprzedaży:

ODKURZACZ DO PRACY

NA MOKRO I SUCHO OK200

pieczęć sklepu:

2

data sprzedaży:

ODKURZACZ DO PRACY

NA MOKRO I SUCHO OK200

pieczęć sklepu:

3

data sprzedaży:

ODKURZACZ DO PRACY

NA MOKRO I SUCHO OK200

pieczęć sklepu:

4

data sprzedaży:

OPIS NAPRAWY

1

pieczątka punktu usługowego

OPIS NAPRAWY

2

pieczątka punktu usługowego

OPIS NAPRAWY

3

pieczątka punktu usługowego

OPIS NAPRAWY

4

pieczątka punktu usługowego
