RAPTOR X1 - Obudowa PC Savio - Bezpłatna instrukcja obsługi

Typ produktu	Obudowa PC ATX Mid-Tower
Wymiary (dł. x szer. x wys.)	401,5 x 210 x 453,5 mm
Waga netto / brutto	5,4 kg / 6,4 kg
Materiał obudowy	SPCC 0,6 mm, panel boczny ze szkła hartowanego, przedni panel z siatki
Obsługiwane formaty płyt głównych	ATX, mATX, ITX, E-ATX
Zatoki na dyski	2x 3,5" HDD (w zestawie 1 koszyk), 2x 2,5" SSD (możliwość montażu 3.)
Porty I/O	1x USB 3.0, 2x USB 2.0, HD audio (słuchawki + mikrofon)
Wentylatory w zestawie	4x 120 mm ARGB, 6-pin, 1200 RPM (3x przód, 1x tył), podłączone do kontrolera
Maksymalna długość karty graficznej	340 mm (pionowo)
Maksymalna wysokość chłodzenia CPU	160 mm
Obsługiwane zasilacze	Wszystkie typy: standardowe, półmodularne i modularne
Gniazda rozszerzeń PCI	7
Filtry przeciwkurzowe	Góra, dół (PSU), przód
Kontrola wentylatorów i podświetlenia	Płyta główna, pilot zdalnego sterowania, przycisk LED, sterowanie głosowe
Wsparcie chłodzenia wodnego	Przód: 120/240/360 mm, tył: 120 mm, góra: 120/240 mm
Złącza na płycie głównej	ARGB 5V (lub VDG dla Gigabyte), RESET SW, LED SW
Akcesoria w zestawie	Śruby do HDD/SSD/płyty głównej/PSU/GPU, dystanse, opaski zaciskowe, maskownice PCIe
Konserwacja i czyszczenie	Regularnie czyścić filtry przeciwkurzowe; nie zasłaniać otworów wentylacyjnych
Bezpieczeństwo	Nie dokonywać samodzielnych napraw i modyfikacji – grozi utratą gwarancji
Gwarancja	24 miesiące
Informacje o utylizacji	Urządzenie należy przekazać do punktu zbiórki elektroodpadów zgodnie z dyrektywą UE 2012/19/UE

Często zadawane pytania - RAPTOR X1 Savio

Jakie płyty główne pasują do obudowy Savio RAPTOR X1?

Obudowa wspiera formaty ATX, mATX, ITX oraz E-ATX. Przy płycie ATX należy zamontować dodatkowe dystanse.

Ile wentylatorów jest w zestawie i jakie mają podświetlenie?

W zestawie znajdują się 4 wentylatory 120 mm z podświetleniem ARGB (3 z przodu, 1 z tyłu). Są one podłączone do dołączonego kontrolera.

Jak mogę sterować podświetleniem ARGB?

Podświetleniem można sterować na trzy sposoby: przez płytę główną (złącze ARGB 5V lub VDG), przyciskiem LED na obudowie lub pilotem zdalnego sterowania. Możliwe jest również sterowanie głosowe.

Jaka jest maksymalna długość karty graficznej?

Maksymalna długość karty graficznej wynosi 340 mm w orientacji pionowej.

Czy w obudowie można zamontować chłodzenie wodne?

Tak, obudowa wspiera chłodzenie wodne: z przodu do 360 mm, z tyłu 120 mm, na górze do 240 mm.

Ile miejsca na dyski twarde oferuje obudowa?

Obudowa posiada miejsce na 2 dyski 3,5 cala HDD oraz 2 lub 3 dyski 2,5 cala SSD.

Czy zasilacz jest dołączony do obudowy?

Nie, zasilacz nie jest dołączony. Obudowa obsługuje wszystkie typy zasilaczy standardowych, półmodularnych i modularnych.

Jak wyczyścić filtry przeciwkurzowe?

Filtry znajdują się na górze, dole (pod zasilaczem) i z przodu. Należy je regularnie czyścić, np. odkurzaczem lub pod bieżącą wodą, po uprzednim demontażu.

Czy obudowa ma panel boczny ze szkła hartowanego?

Tak, lewy panel boczny wykonany jest ze szkła hartowanego.

Gdzie znaleźć instrukcję obsługi w innym języku?

Na stronie notice-facile.com można poprosić o przetłumaczoną wersję instrukcji, podając swój język i adres e-mail.

INSTRUKCJA OBSŁUGI RAPTOR X1 Savio

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu, w którym dokonałeś zakupu.

Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem na profilu Savio.net.pl na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres [e-mail]

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwań.

Figue/ksztalt		Parts symbol/symbol części	Parts name/nazwa części Quantity/ilość
		A HDD screw/Śruby do dysku HDD 8
	[DSX6]	B M/B /SSD screw/Śruby do dysku SSD, płyty głównej 17
		C PSU/GPU screw/Śruby do zasilacza, karty graficznej 7
		D M/B standoff/ Dystanse do płyty głównej 3
		E Cable tie/ Opaski zaciskowe 3
		F PCIE slot cover/śledź maskujący złącze PCIE 4

SPECIFICATION/ SPECYFIKACJA

Model		RAPTOR X1
Case form structure/Rodzaj obudowy ATX Mid-Tower
MBO form factor/Format MBO ATX, mATX, ITX, E-ATX
Drive by support/Wspierane formaty dysków		2(1) x 3.5" HDD; 2(3) x 2.5" SSD
I/O Ports/Porty I/O		1 x USB 3.0; 2 x USB 2.0; HD audio
Side Panel/Panel boczny		Tempered glass
Maximum VGA lenght/Maksymalna długość VGA		340 mm (vertical/pionowy)
Maximum CPU cooler height/Maksymalna wysokość chłodzenia procesora		160 mm
Type of supported PSU/Obsługiwane typy zasilaczy		All type of standard/half modular and modular PSU/Wszystkie typy zasilaczy standardowych/pół modularnych i modularnych
PCI expansion slots/Gniazda rozszerzeń PCI		7
Dust filter/Filtr przeciwkurzowy		1 x top/góra, 1 x bottom/dół (PSU), 1 x front/przód
Fans control by/ Warianty kontroli wentylatorów		Motherboard\remote controller\LED button\Voice control/ Płyta główna\pilot zdalnego sterowania\przycisk LED\sterowanie głosowe
Fans included/Wentylatory w zestawie		4 x 120 mm ARGB, 6 pin, 1200 RPM(3 x front/przód, 1 x rear/tył) connected to the controller/połączone z kontrolerem
Fan support/Obsługiwane wentylatory:	front/przód 3 x 120/140 mm or/lub		2 x 200 mm
	rear/tył		1 x 120 mm
	top/góra		2 x 120 (140) mm
	bottom/dół 2 x 120 mm
Watercooling support/Wsparcie dla chłodzenia wodnego:	front/przód 1 x 120/240/360 mm
	rear/tył		1 x 120 mm
	top/góra		1 x 120/240 mm

Product dimension/Rozmiary produktu (L x W x H) 401	.5 x 210 x 453.5 mm
Chassis material/Materiał obudowy SPCC 0.6 mm
Front Panel Material/material przedniego panelu Big hole mesh/Siatka z dużymi otworami
Net/gross weight / Waga netto/brutto 5.4 / 6.4 kg

FRONT PANEL/PANEL PRZEDNI

A B C D E F G H I
LED switch/Przełącznik LED	USB 3.0	USB 2.0	Microphone jack/Wejście mikrofonu	Headphone jack/Wyjście słuchawek	Reset button/Przycisk restart	HDD LED/Dioda pracy dysku	Power LED/Dioda zasilania	Power button/Przycisk włączenia

ASSEMBLY OF ELEMENTS/MONTAŻ KOMPONENTÓW

STEP 1/KROK 1 SIDE PANELS REMOVING/ DEMONTAŻ PANELI BOCZNYCH

EN

1. Odkręć 2 śruby z prawego panelu bocznego oraz otwórz panel lewy za pomocą pokrętła.
2. Zdemontuj prawy panel przesuwając je o 2cm do tyłu.

Umieść zasilacz w prawidłowym miejscu, zabezpiecz go śrubami. Wentylator zasilacza powinien być skierowany do dołu.

Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na zdjęciach obok), zabezpiecz go za pomocą śrub.

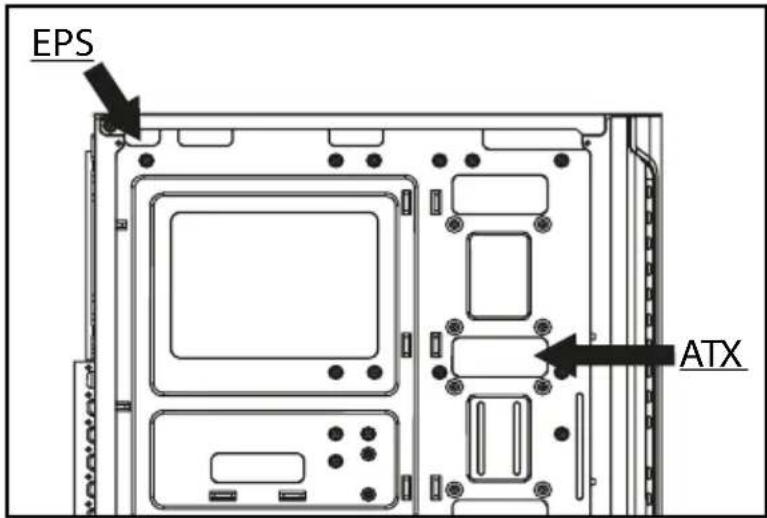

STEP 4/KROK 4

ATX/EPS CABLE/

KABEL ATX/EPS

EN

Przeprowadź kabel ATX/EPS poprzez odpowiednie otwory w obudowie PC.

STEP 5 /KROK 5

MOTHERBOARD INSTALLATION/ INSTALACJA PŁYTY GŁÓWNEJ

EN

W przypadku posiadania płyty głównej o standardzie ATX, konieczny jest montaż dodatkowych dystansów w odpowiednich miejscach w obudowie PC.

1. Umieść maskownicę płyty głównej w tylnej części obudowy.
2. Umieść płyte główną na dystansach.
3. Zabezpiecz śrubami płytę główną.
4. Podłącz przewody EPS i ATX w odpowiednie gniazdo na płycie głównej.

1. Zdemontuj maskownicę karty graficznej.
2. Jeżeli będzie konieczne usuń kilka śledzi maskujących złącze PCI-E.
3. Włóż kartę graficzną do portu PCI-E.
4. Zabezpiecz śrubami kartę graficzną.
5. Podłącz przewód zasilający do karty graficznej.
6. Zamontuj maskownicę karty graficznej.

STEP7/KROK 7

I/O PANEL INSTALLATION/

INSTALACJA PANELU I/O

EN

Panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Dla ich działania podłącz odpowiednie kable obudowy do płyty głównej.

ARGB BACKLIT CONTROL/ KONTROLA PODŚWIETLENIA ARGB

OPTION 1/OPCJA 1

BACKLIT CONTROL BY MOTHERBOARD/

KONTROLA PODŚWIETLENIA ZA POMOCĄ PŁYTY GŁÓWNEJ

EN

Jeżeli płyta główna wyposażona jest w złącze ARGB (5V) lub VDG (płyty główne Gibabyte), podświetleniem można sterować za pomocą dedykowanego oprogramowania płyty głównej (schemat połączenia kontrolera).

1. Podłącz zasilanie bezpośrednio do kontrolera.
2. Podłącz kabel ARGB (5V) lub VGD do płyty głównej.

UWAGA!

Podczas sterowania płytą główną pilot nie będzie działał.

OPTION 2/OPCJA 2

BACKLIT CONTROL BY MANUAL MODE (LED BUTTON)/

KONTROLA PODŚWIETLENIA ZA POMOCA TRYBU RĘCZNEGO (PRZYCISKU LED)

EN

Jeżeli płyta główna nie posiada złącza ARGB (5V) lub VDG. Podświetleniem można sterować za pomocą przycisku LED umiejscowionego na górnej części obudowy (schemat połączenia kontrolera).

1. Podłącz zasilanie bezpośrednio do kontrolera.
2. Podłącz kabel LED SW/RESET SW do kontrolera (schemat połączenia kontrolera).

    M["Breathing Blue"] --> N["Breathing Ice Blue"]
    N --> O["Breathing Green"]
    O --> P["Breathing Yellow"]
    P --> Q["Breathing Red"]
    Q --> R["Breathing Rainbow"]
    R --> S["ARGB Purple"]
    S --> T["ARGB White"]
    T --> U["ARGB Blue"]
    U --> V["ARGB Ice Blue"]
    V --> W["ARGB Green"]
    W --> X["ARGB Yellow"]

    style A fill:#fff,stroke:#000
    style B fill:#fff,stroke:#000
    style C fill:#fff,stroke:#000
    style D fill:#fff,stroke:#000
    style E fill:#fff,stroke:#000
    style F fill:#fff,stroke:#000
    style G fill:#fff,stroke:#000
    style H fill:#fff,stroke:#000
    style I fill:#fff,stroke:#000
    style J fill:#fff,stroke:#000
    style K fill:#fff,stroke:#000
    style L fill:#fff,stroke:#000
    style M fill:#fff,stroke:#000
    style N fill:#fff,stroke:#000
    style O fill:#fff,stroke:#000
    style P fill:#fff,stroke:#000
    style Q fill:#fff,stroke:#000
    style R fill:#fff,stroke:#000
    style S fill:#fff,stroke:#000
    style T fill:#fff,stroke:#000
    style U fill:#fff,stroke:#000
    style V fill:#fff,stroke:#000
    style W fill:#fff,stroke:#000

pic.1

OPTION 3/OPCJA 3

BACKLIT CONTROL BY REMOTE CONTROLLER/ KONTROLA PODŚWIETLENIA ZA POMOCĄ PILOTA

EN

Podświetleniem można sterować również za pomocą pilota dołączonego do zestawu. Pilot zdalnego sterowania działa na fale radiowe, dzięki temu można dostosować pracę oraz kolor podświetlenia wentylatorów nawet z dalekiej odległości. Do poprawnego działania pilota należy wybrać tryb ręczny. Aby móc sterować pilotem należy:

1. Podłączyć zasilanie bezpośrednio do kontrolera.

BACKLIT SELECTION CONTROL MODES/ WYBOR TRYBÓW KONTROLI PODŚWIETLENIA

EN

Jeżeli kontroler podłączony jest jednocześnie do płyty głównej oraz do przycisku LED, wówczas będzie działał tylko jeden tryb sterowania podświetleniem.

Aby zmienić tryb sterowania podświetlenia należy:

1. Przycisnąć przycisk LED umiejscowiony na górnej części obudowy przez około 2 sek.
2. Przeciśnięcie przycisku 🔒 umiejscowionego na pilocie.

Dwie powyższe sekwencje spowodują przełączenie się trybu kontroli z poziomu płyty głównej na ręczny za pomocą przycisku LED lub odwrotnie.

REMOTE CONTROLLER/ PILOT

Turn on the backlit/ Włączenie podświetlenia

Automatic backlit mode/ Automatyczny tryb podświetlenia

Turn off the backlit/ Wyłączenie podświetlenia

Increase fan speed/ Zwiększenie prędkości wentylatorów

Select the next backlit mode/ Wybór kolejnego trybu podświetlenia

Increase backlit intensity/ Zmiana natężenia podświetlenia

Reducing fan speed/ Zmniejszenie prędkości wentylatorów

Select the previous backlight mode/ Wybór kolejnego trybu podświetlenia

Reduct backlit intensity/ Zmiana natężenia podświetlenia

Change backlit to red/ Zmiana podświetlenia na czerwony

Change backlit to green/ Zmiana podświetlenia na zielony

Zmiana podświetlenia na niebieski

Zmiana podświetlenia na pomarańczowy

Zmiana podświetlenia na błękitny

Change backlit to purple/

Zmiana podświetlenia na fioletowy

Zmiana podświetlenia na żółty

Zmiana podświetlenia na turkusowy

Zmiana podświetlenia na różowy

Kontrola podświetlenia za pomocą głosu, tryb 1

Kontrola podświetlenia za pomocą głosu, tryb 2

Zmiana modów podświetlenia

Kontrola podświetlenia za pomocą głosu, tryb 3

ADDITIONAL INFORMATION/ DODATKOWE INFORMACJE:

EN

1. Śruby dla dodatkowych wentylatorów nie są dołączone do opakowania.
2. Uchwyt VGA nie jest dołączony do opakowania.
3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z porzu oraz tyle obudowy.
