Typ	Wolnostojąca kuchenka elektryczna
Marka	Haier
Model	HAHG74S2X
Wymiary (Wys. × Szer. × Głęb.)	850 × 600 × 600 mm
Waga	Ok. 45 kg
Zasilanie	230 V ~ 50 Hz, 13,5 kW
Typ piekarnika	Wielofunkcyjny piekarnik elektryczny
Pojemność piekarnika	74 L
Rodzaj płyty	Płyta ceramiczna indukcyjna
Liczba stref grzania	4
Funkcje piekarnika	Grill, Termoobieg, Góra/Dół, Rozmrażanie
Klasa efektywności energetycznej	A+
System czyszczenia	Wnętrze z emalią łatwą do czyszczenia
Bezpieczeństwo dziecka	Funkcja blokady rodzicielskiej
Funkcje bezpieczeństwa	Automatyczne wyłączanie, Wskaźnik ciepła resztkowego
Dostępność części zamiennych	Dostępne przez autoryzowany serwis Haier
Wskaźnik naprawialności	7,5 / 10
Gwarancja	2 lata gwarancji producenta
Rodzaj instalacji	Wolnostojąca

Często zadawane pytania - HAHG74S2X HAIER

Jak ustawić zegar w kuchence Haier HAHG74S2X?

Naciśnij przycisk Clock, a następnie użyj przycisków + i -, aby ustawić godziny. Naciśnij ponownie Clock, aby potwierdzić, a następnie ustaw minuty. Potwierdź przyciskiem Clock.

Co zrobić, jeśli piekarnik nie grzeje?

Sprawdź, czy zasilanie jest podłączone i czy timer nie jest ustawiony. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną Haier.

Czy mogę używać folii aluminiowej w piekarniku?

Tak, ale unikaj zakrywania dna piekarnika lub otworów wentylacyjnych. Używaj tylko folii odpornej na ciepło i nie dopuść do kontaktu z elementami grzejnymi.

Jak czyścić płytę ceramiczną?

Użyj miękkiej ściereczki ze specjalnym środkiem do płyt ceramicznych. Do przypalonych resztek użyj skrobaka pod kątem. Zawsze najpierw pozwól płycie ostygnąć.

Jaka jest maksymalna obciążenie półki piekarnika?

Maksymalne obciążenie wynosi 25 kg równomiernie rozłożone. Nie stawaj na drzwiach piekarnika ani na półce.

Jak aktywować blokadę rodzicielską?

Naciśnij i przytrzymaj przycisk Child Lock przez 3 sekundy, aż pojawi się symbol. Powtórz, aby dezaktywować.

Dlaczego na wyświetlaczu płyty pojawia się kod błędu?

Kody błędów wskazują na usterkę. Sprawdź w instrukcji znaczenie kodów. Typowe kody: E1 (nieodpowiednia patelnia), E2 (przegrzanie). Skontaktuj się z serwisem, jeśli pojawia się stale.

Jak często należy wymieniać uszczelkę drzwiczek piekarnika?

Regularnie sprawdzaj uszczelkę pod kątem pęknięć lub zużycia. Wymień, jeśli nie uszczelnia szczelnie. Zazwyczaj co 2-3 lata, w zależności od użytkowania.

Czy mogę używać szybkowaru na płycie ceramicznej?

Tak, pod warunkiem, że dno garnka jest płaskie i gładkie oraz pasuje do strefy grzania. Unikaj przeciągania garnków po powierzchni.

Co zrobić, jeśli oświetlenie piekarnika nie działa?

Odłącz zasilanie, zdejmij osłonę lampy i wymień żarówkę piekarnika na nową przystosowaną do wysokich temperatur (25W, E14). Złóż i podłącz ponownie.

INSTRUKCJA OBSŁUGI HAHG74S2X HAIER

Instrukcjeu ytkownikaż PŁYTYKUCHENNE PL 43

Zalecamyzachowanieinstrukcji instalacji i użytkowaniado późniejszego wykorzystania. Przed zainstalowaniempłytynależyzanotować jejnumer seryjny, który jest wymagany, gdyby konieczne było skorzystanie z pomocyobługiposprzedażowej.

- OSTRZEŻENIE: Podczas użytkowania urządzenie oraz jego dostępne części silnie się nagrzewają. Należy zachować ostrożność, aby nie dotykać elementów grzejnych. Dzieci w wieku poniżej 8 lat nie mogą zbliżaściędourządzenia, chybażepozostająonepodciągłymnadzorem.

- Dzieciniemogąbawiścieurządzeniem.

- Osoby w wieku 8 lat lub starsze oraz osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, bez doświadczenia w zakresie użytkowania lub wiedzy o produkcie mogą korzystać z urządzenia wyłącznie pod nadzorem lub po przeszkoleniu z obsługi urządzenia, w bezpiecznysposób ize świadomościąmożliwychzagrożeń.

- Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci beznadzoru.

- OSTRZEŻENIE: Podczas użytkowania urządzenie oraz jego dostępne części silnie się nagrzewają. Należy pilnować, by nie dotknąć żadnej gorącejczęści.

- OSTRZEŻENIE: Dostępne elementy mogą się silnie nagrzewać podczas użytkowania. Małedzieciniepowinnyznajdowaćśięwpobliżuurządzenia.

- OSTRZEŻENIE: Aby uniknąć niebezpieczeństwa spowodowanego przypadkowymzresetowaniemtermicznegourządzeniazakłócającego, urządzenie nie powinno być zasilane przez zewnętrzne urządzenie przełączające, takie jak czasomierz, ani podłączane do obwodu, który jestczęstowłączanyiwyłączany.

- Dzieci w wieku poniżej 8 lat powinny być trzymane w bezpiecznej odległościodurządzenia, oileniesąpodstałymnadzorem.

- Nie stosować do czyszczenia urządzeń parowych ani spray'u wysokociśnieniowego.

- Przed przystąpieniem do wykonywania jakichkolwiek prac na urządzeniu lubjegokonserwacjinależyjeodłączyćodsiecielektrycznej.

- Podłączyć wtyczkę do kabla zasilającego odpowiedniego dla wymaganego napięcia, prąduiobciążeniawskazanegona tabliczceorazposiadającego

Styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Uziemienie oznaczone jest kolorem żółto-zielonym. Ta czynność musi być wykonana przez specjalistę z odpowiednimi kwalifikacjami. W razie niezgodności pomiędzy gniazdem i wtyczką urządzenia, należy poprosić wykwalifikowanego elektryka o zastąpienie gniazda innym odpowiednim typem. Wtyczka i gniazdo muszą być zgodne z obowiązującymi normami kraju instalacji. Podłączenie do źródła zasilania można również wykonać, umieszczając wyłącznik wielobiegunowy, z separacją styków zgodną z wymogami dla kategorii przepięciowej III, w miejscu pomiędzy urządzeniem i źródłem zasilania, które może wytrzymać maksymalne obciążenie i jest to zgodne z obowiązującymi przepisami. Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdo oraz wyłącznik wielobiegunowy zastosowany do podłączeniapowinienbyćpo zainstalowaniu urządzeniałatwodostępny.

• Odłączenie umożliwia się poprzez zapewnienie dostępu do wtyczki lub wstawienie przełącznika do stałego okablowania zgodnie z obowiązującymiprzepisamiw zakresie okablowania.
• OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Użycie nieodpowiednich osłon może być przyczynąwypadków.
• OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryćpłomień, na przykładpokrywkałub kocemgaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: powierzchnie płyty kuchennej niesłużado przechowywaniaprzedmiotów.
• UWAGA: Gotowanie musi być nadzorowane. Krótki proces gotowania musi byćstale nadzorowany.
• Nie należy wpatrywać się w lampy halogenowe elementów płyty, jeśli są wbudowane wurządzenie.

• Nie umieszczać na płycie kuchennej przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki. Moga się one nagrzewać.

• Nie umieszczać na strefach grzejnych folii aluminiowej i naczyń plastikowych.

• Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu.
• Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej będzie się przypalał, powodując nieprzyjemny zapach, a także mogąc doprowadzićdoryzykapowstaniapożaru.
• Nie dotykać stref grzejnych podczas ich działania lub tuż po ich wyłączeniu.
• Zawszekorzystaćzodpowiednichgarnków.
• Zawsze umieszczać patelnię na środku strefy, na której zamierza się gotować.
• Nieumieszczaćniczegonapanelusterowania.
• Nieużywaćpłytykuchennejjakoblaturoboczego.
• Nieużywaćpłytykuchennejjakodeskidokrojenia.
• Nie przechowywać ciężkich przedmiotów nad płytą kuchenną. Jeśli spadnąnapłytękuchenną, mogająuszkodzić.
• Nie używać płyty kuchennej do przechowywania jakichkolwiek przedmiotów.
• Nieprzesuwaćgarnków/patelnipopłyciekuchennej.
• Do czyszczenia szkła nie wolno używać szorstkich lub ściernych materiałów ani ostrych metalowych skrobaków, ponieważ mogą one zarysować powierzchnię, powodującrozbicieszkła.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach. Przewód uziemiający (żółtozielony) musi być ok. 10 mm dłuższy po stronie zacisku. Przekrój przewodów wewnętrznych musi być dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). KabelzasilającymusibyćtypuH05V2V2-F
• Do obsługi urządzenia na częstotliwościach znamionowych nie jest wymaganewykonanieżadnejdodatkowejoperacji/ustawienia.
• To urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnikalub niezależnegosystemuzdalnegosterowania.

43 Instrukcje bezpieczestwa
47 Instrukcje dla instalatora
48 Podczenia
50 Uytkowanie pyty kuchennej - instrukcje uytkownika
51 Konserwacja i czyszczenie
51 Obsuga serwisowa
52 Ochrona rodowiska
63 Informacje techniczne

Dziękujemy za zakup gazowej płyty kuchennej firmy Haier. Przed użyciem płyty należy dokładnie przeczytaćniniejsząinstrukcję iprzechowywaćją wbezpiecznymmiejscu,abymócz niejskorzystać wprzyszłości.

Instalacja urządzenia domowego może być skomplikowaną operacją, która jeżeli nie będzie wykonywana prawidłowo, może poważnie zagrozić bezpieczeństwu użytkownika. Dlatego zadanie to powinno być wykonane przez osobę o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi przepisami. W przypadku zignorowania niniejszego zalecenia i wykonania instalacji przez osobę bez odpowiednich kwalifikacji, producent nie ponosi żadnej odpowiedzialności za jakiekolwiek usterki techniczne, bez względu na to, czy spowodują one szkody w mieniu czy też obrażenia ciała.

ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100°C oraz posiada grubość 25-45 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym, podane są na rysunku2*.

Jeżeli między zabudowaną płytą a komorą poniżej znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody z materiału izolacyjnego (np. drewna lub podobnegomateriału)(rysunek3*).

Jeżeli płyta kuchenna jest zamontowana obok szafki po każdej ze stron, odległość między wycięciem aszafkąmusi wynosićconajmniej 170 mm w przypadku płyt o szerokości 60 cm i 250 mm w przypadku płyt o szerokości 75 cm (patrz rysunek 2*). Natomiast odległość między płytą kuchennątylnąścianąmusi wynosićconajmniej 70 mm w przypadku płyt z przednim panelem sterowania i 50 mm z bocznym panelem sterowania. Odległość pomiędzy płytą i szafką lub urządzeniem jakimkolwiek zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 700 mm (rysunek 4). Metalowe przedmioty w szufladzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się stosowanie pośredniego paneludrewnianego.

Uwaga - Na rysunku 1* pokazano sposób przykle-jeniauszczelki.

Płytę należy zamocować przy użyciu uchwytów znajdujących się wjej wyposażeniu, korzystając

zotworówwykonanychwpodstawiepłyt.

W przypadkumontowania płyty o szerokości75 cm nad piekarnikiem do zabudowy, piekarnik musibyćwyposażonywobiegchłodzący.

W przypadkumontowania płyty o szerokości 60 cm nad piekarnikiem do zabudowy, piekarnik musibyćwyposażonywobiegchłodzący.

ODPOWIEDNIEPOMIESZCZENIE

Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji tego urządzenia. W przestrzeni, w której zainstalowana jest kuchenka gazowa powstają duże ilości ciepła i pary. Dlatego konieczne jest zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego obiegu powietrza lub zamontowanie okapu kuchennegoz wyciągiem. W przypadku długiegoi intensywnego użytkowania kuchenki, konieczne może być zastosowanie dodatkowej wentylacji, na przykład poprzez otwarcie okna lub zwiększenieobrotów wentylatora.

Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wentylator elektryczny pod warunkiem, że pomieszczenie posiada otwory odpowietrzające. Wentylator elektryczny powinienzapewniaćpełną wymianępowietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących w danymkrajuprzepisów.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ (WYŁĄCZNIE DLA WIELKIEJ BRYTANII) Ostrzeżenie - to urządzenie musi zostać uziemione

Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Podłączenie do zasilania musi być wykonane przez wykwalifikowanego elektryka, który zapewni przestrzeganie wszystkich obowiązujących przepisów dotyczących takich instalacji. Urządzenie może być podłączone tylko do odpowiednio dobranego punktu Spur; 3-pinowa wtyczka 13 A nie jest odpowiednia. Należy zapewnić przełącznik dwubiegunowy, a obwód musi mieć odpowiednie zabezpieczenie bezpiecznikowe. Więcej szczegółów dotyczących zapotrzebowania na moc poszczególnych produktów znajduje się w instrukcji obsługi oraz na tabliczce znamionowej urządzenia. W przypadku produktu do zabudowy zaleca się stosowanie kabla dłuższego niż dostarczony, który musi być odpowiednio odporny na temperaturę.

Okablowanie musi być podłączone do sieci elektrycznejwnastępującysposób:

	Do terminala SpurPo
Przewód żółto-zielony	Uziemienie
Przewód niebieski Neutralny	Podłączenie
Przewód brązowy	Podłączenie fazowe

Uwaga: Nie zalecamystosowaniazabezpieczających urządzeń upływowych z elektrycznymi urządzeniami do gotowania zainstalowanymi w punktach Spur ze względu na uciążliwe niepożądane wyłączenia obwodów, które mogą wystąpić. Zaznaczamy, że urządzenie musi być prawidłowo uziemione. Producent nie ponosi odpowiedzialności za żadne zdarzenia powstałe wwynikunieprawidłowejinstalacji elektrycznej.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia. Przed podłączeniem sprawdzić obwód uziemienia. Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nieprzestrzegania

tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamonto-wać wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia.

Przewód uziemiający jest w kolorze żółto-zielonym. Wtyczka powinnabyć zawsze dostępna. W przypadku gdy płyta jest podłączona bezpośrednio do sieci elektrycznej, konieczne jestzainstalowaniewyłącznikaautomatycznego. Wrazieuszkodzenia kabla zasilającego, musion być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń.

Przewód uziemiający (w kolorze żółto-zielonym) musi być co najmniej 10 mm dłuższy niż przewódfazowy neutralny. Przekrój poprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez płytę. Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3x0,75mm2 H05V2V2-F

Zasilanie	FAZOWY	L	Przewód brązowy
	UZIEMIENIE		Przewód żółto-zielony
	NEUTRALNY	N	Przewód niebieski

Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązaniaumożliwiającego odłączenie od sieci elektrycznej z separacją styków we wszystkich biegunach pozwalającej na pełne odłączenie przy wystąpieniu nadnapięcia spełniającego warunki kategorii III, instrukcja stwierdza, że rozwiązania te muszą być wbudowane w instalację elektryczną, zgodnie z zasadamiokablowania.

PODŁĄCZENIEDOGAZU

Poniższe instrukcje są przeznaczone dla wykwalı-fikowanego personelu. Instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w „Gas Safe”).

Wszystkie prace muszą być wykonane przy odłączonymzasilaniuelektrycznym.

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu, do którego zostało ono przystosowane. Podłączenie do sieci gazowej lub do butli z gazem należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jest wyregulowane dla danego rodzajugazu, któryma

Być podłączony. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych.

W przypadku butli z gazem płynnym (butli gazowej) należyzastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi. Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normamikrajowymi.

W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony dozamontowania naterenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano, w jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny, CO = stożkowy). W każdym przypadku, cylindryczna część łącznika musi być podłączona do płyty.

W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość łączenia tym przewodem nie przekroczyła 2 metrów. Elastyczna rurka powinna być wyposażona w taki sposób, aby nie mogła wejść w kontakt z ruchomą częścią obudowy (np. szuflady) i nie przechodziła przez wszelkie miejsca, gdzie może zostać zgnieciona / załamana lub uszkodzonawinnysposób.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczasinstalacji(rysunek6*):

1. Jak pokazanona rysunku, kolejnozamontować:
   A:Łącznikcylindrycznymęski1/2
   B: Uszczelka 1/2 C: Łącznik gazowy damski 1/2 stożek-cylinderlubcylinder-cylinder
2. Zacisnąć połączenia przy użyciu kluczy, pamiętając o ułożeniu przewodów rurowych wodpowiednimpołożeniu.
3. Podłączyć łącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu mie-dzianego lub stalowego przewodu elastycznego.

UWAGA: Sprawdzićszczelność połączeń

przewodów rurowych przy użyciu roztworu wody z mydłem. NIGDY NIE UŻYWAĆ PŁOMIENIA. Należy również się upewnić, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szufladą), oraz że jest on ułożony w sposób wykluczający jego uszkodzenie. Ostrzeżenie: Jeżeli w pobliżu urządzenie wyczuwalny jest gaz, należy natychmiastodciąć dopływgazu dourządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓWGAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

• Zdjąćrusztyipalniki
- Umieścić klucz sześciokątny (7 mm) we wspornikupalnika(rysunek7*)

Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu (patrz tabelarodzajówgazu)

REGULACJAPŁOMIENIAMINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego i następnie zdjąć pokrętło (możnaje łatwo zdjąć, wywierającniewielki nacisk). Przy użyciu małego wkrętaka można następnie wyregulować śrubę regulacyjną w sposób pokazany na rysunku 9*. Obracanie śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchuwskazówekzegarapowodujezwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długości około 3-4mm, anastępnie należyzałożyć pokrętło.

W przypadku korzystaniazgazupłynnego(LPG) - śrubę do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówekzegara),ażdooporu.

Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty) odpowiedniądlarodzajugazu, dlaktórego przeprowadzonoregulację.

Uytkowanie pyty kuchennej - instrukcje uytkownika

Urządzenie może być używane wyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i możebyć niebezpieczne. Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urzą-dzenia. Przed użyciem palnika należy się upewnić, że obwody rusztu środkują palnik zgodnie z poniższym rysunkiem. W przypadku korzystaniazrusztówżeliwnych;pozycjapalnika jest pod rusztem. Należy się upewnić, że ruszt jestwprawidłowympołożeniu.

Przed włączeniem płyty gazowej, należy się upewnić, że palniki i nakrywki palników są prawidłowo umieszczone na swoich miejscach. Ta płyta jest wyposażona w elektroniczny zapłonsłużącydozapaleniapalnika. Aby zapalić palniki, należy wykonać następujące czynności: Wcisnąć i przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do większego symbolu płomienia ob d o po z y c j i 9 i pr z y t r z y mąć wciśni

sekund. System zapłonowy będzie generował iskry przez cały czas, gdy naciśnięty jest kurek gazowy Ostrzeżenie: Jeżeli na urządzeniu nie ma prądu elektrycznego do zapalenia palnika, należy użyć zapałki lub zapalniczki, wykonując następująceczynności:

• Umieścić zapaloną zapałkę lub zapalniczkę w pobliżupalnika
• Wcisnąć i przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do większego symbolu płomienia lub do pozycji 9iprzytrzymaćwciśnięte przez5 sekund Ostrzeżenie: W każdym przypadku, jeżeli po 5 sekundach palnik nie zapali się, należy przerwać pracę urządzenia i odczekać co najmniej 1 minutę przed próbą ponownego zapalenia palnika.

POKRETŁAREGULACYJNE

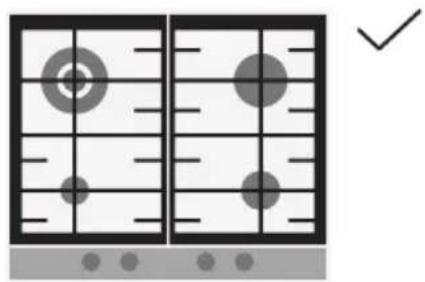

Każde pokrętło steruje każdym palnikiem, jak pokazano na ilustracji. Pokrętłamają 9stopniod najwyższego do najniższego płomienia. Nigdy niewolnopróbować przełączać z° nastopień1

Wskaźniki
	Palnik sterowany za pomocą pokrętła regulacyjnego
	Palnik wyłączony
	Najwyższe ustawienie mocy i zapłon elektryczny
	Najniższe ustawienie mocy

OGÓLNEZALECENIE

Aby uzyskać najlepsze rezultaty, należy używać naczyń do gotowania o płaskiej powierzchni. Wielkość powierzchnipowinnabyć dopasowana do strony palnika gazowego w następujący sposób.

TabelaA:

Typ palnika	∅ patelnia/garnek (cm)	Moc (kW)	G20/20 mbar (metan)	G 30/28-30 mbar (LPG)
AUX Pomocniczy	10-18	1,00	95 l/h	73 g/h
SR Średnioszybki	12-22	1,75	167 l/h	127 g/h
R Szybki	16-26	2,70	257 l/h	196 g/h
DC 4 kW MONO	16-26	4,00	381 l/h	291 g/h
DC 4,2 kW MONO	16-26	4,20 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4.6 LPG	476 l/h	334 g/h

Konserwacja i czyszczenie

• Przed przystąpieniem do czyszczenia, należy upewniścię, żepłytawystygła.
• Wyjąć wtyczkę z gniazdka zasilania lub (w przypadku podłączenie bezpośredniego) wyłączyć czasilanieelektryczne.
• Czyszczenie i konserwacja nie mogą być wykony-waneprzezdziecibezdozoru
• Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikaćstosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanychze stalinierdzewnej.
  Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub detergentu nie

Obstuga serwisowa

Przed zadzwonieniem do pracownika serwisu, należyupewniścię, że:

• Wtyczka jest prawidłowa umieszczona w gniazdku
• Nie ma awarii zasilania gazowego. Jeżeli nie możnazidentyfikowaćźródłausterki:

Urządzenie należy wyłączyć i zadzwonić do centrum serwisowego. NIE MANIPULOWAĆ PRZYURZĄDZENIU.

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wkłęstym dnem nie powinny być używane.

OSTRZEŻENIE: W razie przypadkowegozgaśnięcia płomienia, należy wyłączyć palnik i spróbować powtórnie go zapalić dopiero po upływie co najmniej 1 minuty. Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będziech naoliwienie.

Czynność ta może być przeprowadzona wyłącznie przez wykwalifikowany personel serwisu.

zawierającego substancji żrácych. Do czyszczenie części ze stali nierdzewnej, należy używać odpowiedniegoroztworuczyszczącego.

• Palniki można czyścić wodą z mydłem. Aby przy-wrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścićna płycie.
• Istotne jest, aby palniki były umieszczone dokładnie naswoimmiejscu.

Chromowanerusztyipalniki

Chromowane ruszty i palniki maja tendencję do ciemnienia w miarę ich używania. To nie pogarsza funkcjonalności płyty gazowej. W każdym bądź razie, są one dostępne w naszym centrumserwisowymjakoczęścizamienne.

Producent nie ponosi odpowiedzialności za jakiekolwiek nieścisłości wynikające z błędów w druku lub transkrypcji zawartych w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla charakterystyki dotyczącej bezpieczeństwalubfunkcjonalności.

Umieszczając znak na tym urządzeniu, potwierdzamy jego zgodność ze wszystkimi wymogami europejskimi w zakresie bezpieczeństwa, zdrowia oraz ochrony środowiska stosowanymi w prawodawstwie dotyczącymtegoproduktu.

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142/WE (GAD), a od dnia 21 kwietnia 2018 r. z rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR).

Gospodarka odpadami i ochronaśrodowiska

To urządzenie ma oznaczenie zgodne z Europejską Dyrektywą 2012/19/UE dotyczącą zużytego sprzętu elektrycznego i elektro-nicznego (WEEE).

Zużyty sprzęt elektryczny i elektroniczny zawiera substancje zanieczyszczające (które mogą wywierać negatywny wpływ na środowisko) oraz elementy podstawowe (które nadają się do ponownego wykorzystania). Ważne jest właściwe przetwarzanie zużytego sprzętu elektrycznego i elektronicznego w celu prawidłowego usunięcia i utylizacji wszystkich

substancji zanieczyszczających oraz odzyskania pozostałych materiałów. Każdy może odegrać ważną rolę w zadbaniu o to, by zużyty sprzęt Zasadnicze znaczenie ma przestrzeganie kilku podstawowychzasad:

- Zużytego sprzętu elektrycznego i elektronicznego nie należy traktować jak odpadów z gospo-darstwadomowego; - Zużyty sprzęt elektryczny i elektroniczny powinien być odwożony do wyznaczonych punktów zbiórkiopadówzarządzanych przez radęmiastalubzarejestrowanąfirmę.

W wielu krajach organizowane są lokalne zbiórki dużego zużytego sprzętu elektrycznego i elektro-nicznego. Po zakupie nowego urządzenia, stare można oddać dostawcy, który musi je bezpłatnie przyjąć w ramach wymiany, jeśli to urządzenie jest podobnego typu i ma takie same funkcje jak urządzenie zakupione.

OCHRONA IPOSZANOWANIEŚRODOWISKA NATURALNEGO

Jeśli to możliwe, należy przykryć patelnię pokrywką. Wyregulować płomień tak, aby nie wychodziłpozabrzegnaczynia.

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błędą w tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szk4d dla charakterystyk dotyczącychbezpieczeństwalubdziałania.
