HAHG6D5XH - Kuchenka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka wolnostojąca
Marka	Haier
Model	HAHG6D5XH
Szerokość	60 cm
Wysokość	85-90 cm (regulowane nóżki)
Głębokość	60 cm
Waga	Ok. 55 kg
Zasilanie	220-240 V, 50/60 Hz (piekarnik elektryczny); przyłącze gazowe do płyty
Typ płyty	Palniki gazowe z automatycznym zapłonem
Liczba palników	4 lub 5 palników gazowych (w tym palnik wok z potrójnym pierścieniem)
Typ piekarnika	Piekarnik elektryczny z termoobiegiem
Pojemność piekarnika	Ok. 70 litrów
Funkcje piekarnika	Termoobieg, grill, rozmrażanie, pieczenie tradycyjne
Czyszczenie	Emaliowane wnętrze, zdejmowane drzwiczki piekarnika ułatwiające czyszczenie
Funkcje bezpieczeństwa	Urządzenie zabezpieczające przed wygaśnięciem płomienia na płycie, blokada dziecięca, blokada drzwiczek piekarnika gdy gorące
Klasa efektywności energetycznej	A+ (typowa dla piekarników)
Typ sterowania	Pokrętła do palników, elektroniczny timer/termostat do piekarnika
Instalacja	Wolnostojąca, wymaga przyłącza gazowego i elektrycznego
Dostępność części zamiennych	Dostępne w autoryzowanych centrach serwisowych Haier
Gwarancja	2 lata standard (może się różnić w zależności od regionu)

Często zadawane pytania - HAHG6D5XH HAIER

Jak zainstalować kuchenkę Haier HAHG6D5XH?

Instalacja musi być wykonana przez wykwalifikowanego specjalistę. Upewnij się, że przyłącza gazowe i elektryczne są prawidłowe. Zostaw odstępy wokół urządzenia dla wentylacji zgodnie z instrukcją.

Palniki płyty nie zapalają się. Co powinienem sprawdzić?

Upewnij się, że dopływ gazu jest włączony. Sprawdź, czy nasadki palników są prawidłowo umieszczone i czyste. Jeśli używasz zapłonu elektronicznego, sprawdź połączenie zasilania. Jeśli nadal nie działa, skontaktuj się z serwisem.

Jak wyczyścić piekarnik?

Użyj wilgotnej ściereczki z łagodnym detergentem. Unikaj ściernych środków czyszczących. Drzwiczki piekarnika są zdejmowane, aby ułatwić dostęp. Wnętrze ma emaliowaną powierzchnię odporną na plamy.

Temperatura piekarnika wydaje się niedokładna. Co mogę zrobić?

Sprawdź, czy piekarnik nie jest przeładowany i czy drzwiczki dobrze się zamykają. Użyj termometru piekarnikowego do weryfikacji. Jeśli jest różnica, możesz wyregulować termostat (patrz instrukcja).

Czy mogę używać piekarnika i płyty jednocześnie?

Tak, kuchenka jest zaprojektowana do jednoczesnej pracy. Jednak unikaj używania obu na maksymalnej mocy przez dłuższy czas, aby zapobiec przeciążeniu obwodu.

Gdzie mogę znaleźć części zamienne do HAHG6D5XH?

Części zamienne są dostępne w autoryzowanych centrach serwisowych Haier. Możesz również sprawdzić sklepy internetowe, używając numeru modelu.

Jaki rodzaj gazu używa płyta?

Kuchenka jest zazwyczaj ustawiona na gaz ziemny (NG), ale może być przystosowana do LPG przez specjalistę. Sprawdź specyfikacje w instrukcji.

Jak wymienić żarówkę piekarnika?

Odłącz zasilanie, zdejmij szklaną osłonę, wymień na żarówkę przystosowaną do wysokiej temperatury (np. 25W, 300°C). Sprawdź dokładny typ w instrukcji.

Kuchenka pokazuje kod błędu. Co to oznacza?

Typowe kody błędów, takie jak E1, E2, wskazują na problemy z czujnikiem. Spróbuj zresetować kuchenkę, odłączając zasilanie na 1 minutę. Jeśli problem się powtarza, skontaktuj się z serwisem.

Czy szkło w drzwiczkach piekarnika jest hartowane?

Tak, drzwiczki piekarnika używają hartowanego szkła dla bezpieczeństwa i odporności na ciepło. Nie używaj ściernych środków czyszczących na szkle.

INSTRUKCJA OBSŁUGI HAHG6D5XH HAIER

Instrukcje użytkownika

Zalecamy zachowanie instrukcji instalacji i użytkowania do późniejszego wykorzystania. Przed zainstalowaniem płyty należy zanotować jej numer seryjny, który jest wymagany, gdyby konieczne było skorzystanie z pomocy obsługi posprzedażowej.

- OSTRZEŻENIE: Podczas użytkowania urządzenie oraz jego dostępne części silnie się nagrzewają. Należy zachować ostrożność, aby nie dotykać elementów grzejnych. Dzieci w wieku poniżej 8 lat nie mogą zbliżać się do urządzenia, chyba że pozostają one pod ciągłym nadzorem.

- Dzieci nie mogą bawić się urządzeniem.

- Osoby w wieku 8 lat lub starsze oraz osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, bez doświadczenia w zakresie użytkowania lub wiedzy o produkcie mogą korzystać z urządzenia wyłącznie pod nadzorem lub po przeszkoleniu z obsługi urządzenia, w bezpieczny sposób ze świadomością możliwych zagrożeń.

- Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

- OSTRZEŻENIE: Podczas użytkowania urządzenie oraz jego dostępne części silnie się nagrzewają. Należy pilnować, by nie dotknąć żadnej gorącej części.

- OSTRZEŻENIE: Dostępne elementy mogą się silnie nagrzewać podczas użytkowania. Małe dzieci nie powinny znajdować się w pobliżu urządzenia.

- OSTRZEŻENIE: Aby uniknąć niebezpieczeństwa spowodowanego przypadkowym zresetowaniem termicznego urządzenia zakłócającego, urządzenie nie powinno być zasilane przez zewnętrzne urządzenie przełączające, takie jak czasomierz, ani podłączane do obwodu, który jest często włączany i wyłączany.

- Dzieci w wieku poniżej 8 lat powinny być trzymane w bezpiecznej odległości od urządzenia, o ile nie są pod stałym nadzorem.

- Nie stosować do czyszczenia urządzeń parowych ani spray'u wysokociśnieniowego.

- Przed przystąpieniem do wykonywania jakichkolwiek prac na urządzeniu lub jego konserwacji należy je odłączyć od sieci elektrycznej.

- Podłączyć wtyczkę do kabla zasilającego odpowiedniego dla wymaganego napięcia, prądu i obciążenia wskazanego na tabliczce oraz posiadającego

Styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Uziemienie oznaczone jest kolorem żółto-zielonym. Ta czynność musi być wykonana przez specjalistę z odpowiednimi kwalifikacjami. W razie niezgodności pomiędzy gniazdem i wtyczką urządzenia, należy poprosić wykwalifikowanego elektryka o zastąpienie gniazda innym odpowiednim typem. Wtyczka i gniazdo muszą być zgodne z obowiązującymi normami kraju instalacji. Podłączenie do źródła zasilania można również wykonać, umieszczając wyłącznik wielobiegunowy, z separacją styków zgodną z wymogami dla kategorii przepięciowej III, w miejscu pomiędzy urządzeniem i źródłem zasilania, które może wytrzymać maksymalne obciążenie i jest to zgodne z obowiązującymi przepisami. Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdo oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinien być po zainstalowaniu urządzenia łatwo dostępny.

• Odłączenie umożliwia się poprzez zapewnienie dostępu do wtyczki lub wstawienie przełącznika do stałego okablowania zgodnie z obowiązującymi przepisami w zakresie okablowania.
• OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Użycie nieodpowiednich osłon może być przyczyną wypadków.
• OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: powierzchnie płyty kuchennej nie służą do przechowywania przedmiotów.
• UWAGA: Gotowanie musi być nadzorowane. Krótki proces gotowania musi być stale nadzorowany.
• Nie należy wpatrywać się w lampy halogenowe elementów płyty, jeśli są wbudowane w urządzenie.
• Nie umieszczać na płycie kuchennej przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki. Mogą się one nagrzewać.
• Nie umieszczać na strefach grzejnych folii aluminiowej i naczyń plastikowych.
• Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu.
• Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej będzie się przypalał, powodując nieprzyjemny zapach, a także mogąc doprowadzić do ryzyka powstania pożaru.
• Nie dotykać stref grzejnych podczas ich działania lub tuż po ich wyłączeniu.
• Zawsze korzystać z odpowiednich garnków.
• Zawsze umieszczać patelnię na środku strefy, na której zamierza się gotować.
• Nie umieszczać niczego na panelu sterowania.
• Nie używać płyty kuchennej jako blatu roboczego.
• Nie używać płyty kuchennej jako deski do krojenia.
• Nie przechowywać ciężkich przedmiotów nad płytą kuchenną. Jeśli spadną na płytę kuchenną, mogą ją uszkodzić.
• Nie używać płyty kuchennej do przechowywania jakichkolwiek przedmiotów.
• Nie przesuwać garnków/patelni po płycie kuchennej.
• Do czyszczenia szkła nie wolno używać szorstkich lub ściernych materiałów ani ostrych metalowych skrobaków, ponieważ mogą one zarysować powierzchnię, powodując rozbicie szkła.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach. Przewód uziemiający (żółto-zielony) musi być ok. 10 mm dłuższy po stronie zacisku. Przekrój przewodów wewnętrznych musi być dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). Kabel zasilający musi być typu H05V2V2-F
• Do obsługi urządzenia na częstotliwościach znamionowych nie jest wymagane wykonanie żadnej dodatkowej operacji/ustawienia.
• To urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnika lub niezależnego systemu zdalnego sterowania.

Dziękujemy za zakup gazowej płyty kuchennej firmy Haier. Przed użyciem płyty należy dokładnie przeczytać niniejszą instrukcję i przechowywać ją w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości.

Instalacja urządzenia domowego może być skomplikowaną operacją, która jeżeli nie będzie wykonywana prawidłowo, może poważnie zagrozić bezpieczeństwu użytkownika. Dlatego zadanie to powinno być wykonane przez osobę o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi przepisami. W przypadku zignorowania niniejszego zalecenia i wykonania instalacji przez osobę bez odpowiednich kwalifikacji, producent nie ponosi żadnej odpowiedzialności za jakiekolwiek usterki techniczne, bez względu na to, czy spowodują one szkody w mieniu czy też obrażenia ciała.

ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100°C oraz posiada grubość 25-45 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym, podane są na rysunku 2*.

Jeżeli między zabudowaną płytą a komorą poniżej znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody z materiału izolacyjnego (np. drewna lub podobnego materiału) (rysunek 3*).

Jeżeli płyta kuchenna jest zamontowana obok szafki po każdej ze stron, odległość między wycięciem a szafką musi wynosić co najmniej 170 mm w przypadku płyt o szerokości 60 cm i 250 mm w przypadku płyt o szerokości 75 cm (patrz rysunek 2*). Natomiast odległość między płytą kuchenną a tylną ścianą musi wynosić co najmniej 70 mm w przypadku płyt z przednim panelem sterowania i 50 mm z bocznym panelem sterowania. Odległość pomiędzy płytą i szafką lub urządzeniem jakimkolwiek zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 700 mm (rysunek 4). Metalowe przedmioty w szufladzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się stosowanie pośredniego panelu drewnianego.

Uwaga - Na rysunku 1* pokazano sposób przyklejenia uszczelki.

Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej wyposażeniu, korzystając

z otworów wykonanych w podstawie płyty.

W przypadku montowania płyty o szerokości 75 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący.

W przypadku montowania płyty o szerokości 60 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący.

ODPOWIEDNIE POMIESZCZENIE

Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji tego urządzenia. W przestrzeni, w której zainstalowana jest kuchenka gazowa, powstają duże ilości ciepła i pary. Dlatego konieczne jest zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego obiegu powietrza lub zamontowanie okapu kuchennego z wyciągiem. W przypadku długiego i intensywnego użytkowania kuchenki, konieczne może być zastosowanie dodatkowej wentylacji, na przykład poprzez otwarcie okna lub zwiększenie obrotów wentylatora.

Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wentylator elektryczny pod warunkiem, że pomieszczenie posiada otwory odpowietrzające. Wentylator elektryczny powinien zapewniać pełną wymianę powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących w danym kraju przepisów.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ (WYŁĄCZNIE DLA WIELKIEJ BRYTANII) Ostrzeżenie - to urządzenie musi zostać uziemione

Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Podłączenie do zasilania musi być wykonane przez wykwalifikowanego elektryka, który zapewni przestrzeganie wszystkich obowiązujących przepisów dotyczących takich instalacji. Urządzenie może być podłączone tylko do odpowiednio dobranego punktu Spur; 3-pinowa wtyczka 13 A nie jest odpowiednia. Należy zapewnić przełącznik dwubiegunowy, a obwód musi mieć odpowiednie zabezpieczenie bezpiecznikowe. Więcej szczegółów dotyczących zapotrzebowania na moc poszczególnych produktów znajduje się w instrukcji obsługi oraz na tabliczce znamionowej urządzenia. W przypadku produktu do zabudowy zaleca się stosowanie kabla dłuższego niż dostarczony, który musi być odpowiednio odporny na temperaturę.

Okablowanie musi być podłączone do sieci elektrycznej w następujący sposób:

	Do terminala SpurPo
Przewód żółto-zielony	Uziemienie
Przewód niebieski Neutralny	Podłączenie
Przewód brązowy	Podłączenie fazowe

Uwaga: Nie zalecamy stosowania zabezpieczających urządzeń upływowych z elektrycznymi urządzeniami do gotowania zainstalowanymi w punktach Spur ze względu na uciążliwe niepożądane wyłączenia obwodów, które mogą wystąpić. Zaznaczamy, że urządzenie musi być prawidłowo uziemione. Producent nie ponosi odpowiedzialności za żadne zdarzenia powstałe w wyniku nieprawidłowej instalacji elektrycznej.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia. Przed podłączeniem sprawdzić obwód uziemienia. Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nieprzestrzegania

tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia.

Przewód uziemiający jest w kolorze żółto-zielonym. Wtyczka powinna być zawsze dostępna. W przypadku gdy płyta jest podłączona bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego. W razie uszkodzenia kabla zasilającego, musi on być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń.

Przewód uziemiający (w kolorze żółto-zielonym) musi być co najmniej 10 mm dłuższy niż przewód fazowy neutralny. Przekrój poprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez płytę. Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3x0,75mm2 H05V2V2-F

Zasilanie	FAZOWY	L	Przewód brązowy
	UZIEMIENIE		Przewód żółto-zielony
	NEUTRALNY	N	Przewód niebieski

Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożliwiającego odłączenie od sieci elektrycznej z separacją styków we wszystkich biegunach pozwalającej na pełne odłączenie przy wystąpieniu nadnapięcia spełniającego warunki kategorii III, instrukcja stwierdza, że rozwiązania te muszą być wbudowane w instalację elektryczną, zgodnie z zasadami okablowania.

PODŁĄCZENIE DO GAZU

Poniższe instrukcje są przeznaczone dla wykwalifikowanego personelu. Instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w „Gas Safe”).

Wszystkie prace muszą być wykonane przy odłączonym zasilaniu elektrycznym.

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu, do którego zostało ono przystosowane. Podłączenie do sieci gazowej lub do butli z gazem należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jest wyregulowane dla danego rodzaju gazu, który ma

być podłączony. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych.

W przypadku butli z gazem płynnym (butli gazowej) należy zastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi. Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normami krajowymi.

W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony do zamontowania na terenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano, w jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny, CO = stożkowy). W każdym przypadku, cylindryczna część łącznika musi być podłączona do płyty.

W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość łączenia tym przewodem nie przekroczyła 2 metrów. Elastyczna rurka powinna być wyposażona w taki sposób, aby nie mogła wejść w kontakt z ruchomą częścią obudowy (np. szuflady) i nie przechodziła przez wszelkie miejsca, gdzie może zostać zgnieciona / załamana lub uszkodzona w inny sposób.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczas instalacji (rysunek 6*):

1. Jak pokazano na rysunku, kolejno zamontować: A: Łącznik cylindryczny męski 1/2 B: Uszczelka 1/2 C: Łącznik gazowy damski 1/2 stożek-cylinder lub cylinder-cylinder
2. Zacisnąć połączenia przy użyciu kluczy, pamiętając o ułożeniu przewodów rurowych w odpowiednim położeniu.
3. Podłączyć łącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowego przewodu elastycznego.

UWAGA: Sprawdzić szczelność połączeń

przewodów rurowych przy użyciu roztworu wody z mydłem. NIGDY NIE UŻYWAĆ PŁOMIENIA. Należy również się upewnić, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szufladą), oraz że jest on ułożony w sposób wykluczający jego uszkodzenie. Ostrzeżenie: Jeżeli w pobliżu urządzenia wyczuwalny jest gaz, należy natychmiast odciąć dopływ gazu do urządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓW GAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

• Zdjąć ruszt i palniki - Umieścić klucz sześciokątny (7 mm) we wsporniku palnika (rysunek 7*)

Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu (patrz tabela rodzajów gazu)

REGULACJA PŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego i następnie zdjąć pokrętło (można je łatwo zdjąć, wywierając niewielki nacisk). Przy użyciu małego wkrętaka można następnie wyregulować śrubę regulacyjną w sposób pokazany na rysunku 9*. Obracanie śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówek zegara powoduje zwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długości około 3-4 mm, a następnie należy założyć pokrętło.

W przypadku korzystania z gazu płynnego (LPG) - śrubę do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówek zegara), aż do oporu.

Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty) odpowiednią dla rodzaju gazu, dla którego przeprowadzono regulację.

Użytkowanie płyty kuchennej - instrukcje użytkownika

Urządzenie może być używane wyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i może być niebezpieczne. Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urządzenia. Przed użyciem palnika należy się upewnić, że obwody rusztu środkują palnik zgodnie z poniższym rysunkiem. W przypadku korzystania z rusztów żeliwnych; pozycja palnika jest pod rusztem. Należy się upewnić, że ruszt jest w prawidłowym położeniu.

Przed włączeniem płyty gazowej, należy się upewnić, że palniki i nakrywki palników są prawidłowo umieszczone na swoich miejscach. Ta płyta jest wyposażona w elektroniczny zapłon służący do zapalenia palnika. Aby zapalić palniki, należy wykonać następujące czynności: Wcisnąć i przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do większego symbolu płomienia lub do pozycji 9 i przytrzymać wciśni

sekund. System zapłonowy będzie generował iskry przez cały czas, gdy naciśnięty jest kurek gazowy. Ostrzeżenie: Jeżeli na urządzeniu nie ma prądu elektrycznego do zapalenia palnika, należy użyć zapałki lub zapalniczki, wykonując następujące czynności:

• Umieścić zapaloną zapałkę lub zapalniczkę w pobliżu palnika
• Wcisnąć i przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do większego symbolu płomienia lub do pozycji 9 i przytrzymać wciśnięte przez 5 sekund. Ostrzeżenie: W każdym przypadku, jeżeli po 5 sekundach palnik nie zapali się, należy przerwać pracę urządzenia i odczekać co najmniej 1 minutę przed próbą ponownego zapalenia palnika.

POKRĘTŁA REGULACYJNE

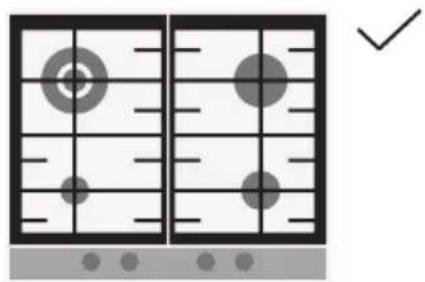

Każde pokrętło steruje każdym palnikiem, jak pokazano na ilustracji. Pokrętła mają 9 stopni, od najwyższego do najniższego płomienia. Nigdy nie wolno próbować przełączać z 9 na stopień 1.

Wskaźniki
	Palnik sterowany za pomocą pokrętła regulacyjnego
	Palnik wyłączony
	Najwyższe ustawienie mocy i zapłon elektryczny
	Najniższe ustawienie mocy

OGÓLNE ZALECENIE

Aby uzyskać najlepsze rezultaty, należy używać naczyń do gotowania o płaskiej powierzchni. Wielkość powierzchni powinna być dopasowana do strony palnika gazowego w następujący sposób.

Tabela A:

Typ palnika	∅ patelnia/garnek (cm)	Moc (kW)	G20/20 mbar (metan)	G 30/28-30 mbar (LPG)
AUX Pomocniczy	10-18	1,00	95 l/h	73 g/h
SR Średnioszybki	12-22	1,75	167 l/h	127 g/h
R Szybki	16-26	2,70	257 l/h	196 g/h
DC 4 kW MONO	16-26	4,00	381 l/h	291 g/h
DC 4,2 kW MONO	16-26	4,20 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4.6 LPG	476 l/h	334 g/h

Konserwacja i czyszczenie

• Przed przystąpieniem do czyszczenia, należy upewnić się, że płyta wystygła.
• Wyjąć wtyczkę z gniazdka zasilania lub (w przypadku podłączenia bezpośredniego) wyłączyć zasilanie elektryczne.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.
• Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanych ze stali nierdzewnej. Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub detergentu nie

Obsługa serwisowa

Przed zadzwonieniem do pracownika serwisu, należy upewnić się, że:

• Wtyczka jest prawidłowo umieszczona w gniazdku
• Nie ma awarii zasilania gazowego. Jeżeli nie można zidentyfikować źródła usterki:

Urządzenie należy wyłączyć i zadzwonić do centrum serwisowego. NIE MANIPULOWAĆ PRZY URZĄDZENIU.

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wklęsłym dnem nie powinny być używane.

OSTRZEŻENIE: W razie przypadkowego zgaśnięcia płomienia, należy wyłączyć palnik i spróbować powtórnie go zapalić dopiero po upływie co najmniej 1 minuty. Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ich naoliwienie.

Czynność ta może być przeprowadzona wyłącznie przez wykwalifikowany personel serwisu.

zawierającego substancji żrących. Do czyszczenia części ze stali nierdzewnej, należy używać odpowiedniego roztworu czyszczącego.

• Palniki można czyścić wodą z mydłem. Aby przywrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścić na płycie.
• Istotne jest, aby palniki były umieszczone dokładnie na swoim miejscu.

Chromowane ruszty i palniki

Chromowane ruszty i palniki mają tendencję do ciemnienia w miarę ich używania. To nie pogarsza funkcjonalności płyty gazowej. W każdym bądź razie, są one dostępne w naszym centrum serwisowym jako części zamienne.

Producent nie ponosi odpowiedzialności za jakiekolwiek nieścisłości wynikające z błędów w druku lub transkrypcji zawartych w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla charakterystyki dotyczącej bezpieczeństwa lub funkcjonalności.

Umieszczając znak na tym urządzeniu, potwierdzamy jego zgodność ze wszystkimi wymogami europejskimi w zakresie bezpieczeństwa, zdrowia oraz ochrony środowiska stosowanymi w prawodawstwie dotyczącym tego produktu.

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142/WE (GAD), a od dnia 21 kwietnia 2018 r. z rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR).

Gospodarka odpadami i ochrona środowiska

To urządzenie ma oznaczenie zgodne z Europejską Dyrektywą 2012/19/UE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zużyty sprzęt elektryczny i elektroniczny zawiera substancje zanieczyszczające (które mogą wywierać negatywny wpływ na środowisko) oraz elementy podstawowe (które nadają się do ponownego wykorzystania). Ważne jest właściwe przetwarzanie zużytego sprzętu elektrycznego i elektronicznego w celu prawidłowego usunięcia i utylizacji wszystkich

substancji zanieczyszczających oraz odzyskania pozostałych materiałów. Każdy może odegrać ważną rolę w zadbaniu o to, by zużyty sprzęt Zasadnicze znaczenie ma przestrzeganie kilku podstawowych zasad:

- Zużytego sprzętu elektrycznego i elektronicznego nie należy traktować jak odpadów z gospodarstwa domowego; - Zużyty sprzęt elektryczny i elektroniczny powinien być odwożony do wyznaczonych punktów zbiórki odpadów zarządzanych przez radę miasta lub zarejestrowaną firmę.

W wielu krajach organizowane są lokalne zbiórki dużego zużytego sprzętu elektrycznego i elektronicznego. Po zakupie nowego urządzenia, stare można oddać dostawcy, który musi je bezpłatnie przyjąć w ramach wymiany, jeśli to urządzenie jest podobnego typu i ma takie same funkcje jak urządzenie zakupione.

OCHRONA I POSZANOWANIE ŚRODOWISKA NATURALNEGO

Jeśli to możliwe, należy przykryć patelnię pokrywką. Wyregulować płomień tak, aby nie wychodził poza brzeg naczynia.

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błędów tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szkód dla charakterystyk dotyczących bezpieczeństwa lub działania.
