Produkttyp	Freistehender Herd
Marke	Haier
Modell	HAHG6D5XH
Breite	60 cm
Höhe	85–90 cm (verstellbare Füße)
Tiefe	60 cm
Gewicht	Ca. 55 kg
Stromversorgung	220–240 V, 50/60 Hz (Elektrobackofen); Gasanschluss für Kochfeld
Kochfeldtyp	Gasbrenner mit automatischer Zündung
Anzahl der Brenner	4 oder 5 Gasbrenner (inkl. Dreifachring-Wokbrenner)
Ofentyp	Elektro-Umluftbackofen
Ofenvolumen	Ca. 70 Liter
Ofenfunktionen	Heißluft, Grill, Auftauen, konventionelles Backen
Reinigung	Emaille-Innenraum, herausnehmbare Ofentür für einfache Reinigung
Sicherheitsmerkmale	Flammenüberwachung am Kochfeld, Kindersicherung, Ofentürverriegelung bei Hitze
Energieeffizienzklasse	A+ (typisch für Backöfen)
Bedienungsart	Drehknöpfe für Brenner, elektronischer Timer/Thermostat für Ofen
Installation	Freistehend, erfordert Gas- und Elektroanschluss
Ersatzteilverfügbarkeit	Erhältlich bei autorisierten Haier-Servicezentren
Garantie	2 Jahre Standard (kann je nach Region variieren)

Häufig gestellte Fragen - HAHG6D5XH HAIER

Wie installiere ich den Haier HAHG6D5XH Herd?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie ordnungsgemäße Gas- und Elektroanschlüsse sicher. Lassen Sie gemäß Handbuch Zwischenräume um das Gerät zur Belüftung.

Die Kochfeldbrenner zünden nicht. Was sollte ich überprüfen?

Stellen Sie sicher, dass die Gasversorgung eingeschaltet ist. Überprüfen Sie, ob die Brennerdeckel richtig platziert und sauber sind. Bei elektronischer Zündung die Stromverbindung prüfen. Wenn es weiterhin nicht funktioniert, wenden Sie sich an den Kundendienst.

Wie reinige ich den Backofen?

Verwenden Sie ein feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie Scheuermittel. Die Ofentür ist zur einfacheren Reinigung abnehmbar. Der Innenraum hat eine emaillierte Oberfläche, die Flecken widersteht.

Die Ofentemperatur scheint ungenau. Was kann ich tun?

Überprüfen Sie, ob der Ofen nicht überladen ist und die Tür richtig schließt. Verwenden Sie ein Ofenthermometer zur Überprüfung. Bei Abweichung können Sie den Thermostat einstellen (siehe Handbuch).

Kann ich Backofen und Kochfeld gleichzeitig nutzen?

Ja, der Herd ist für den gleichzeitigen Betrieb ausgelegt. Vermeiden Sie jedoch, beide über längere Zeit mit maximaler Leistung zu betreiben, um eine Überlastung des Stromkreises zu vermeiden.

Wo finde ich Ersatzteile für den HAHG6D5XH?

Ersatzteile sind über autorisierte Haier-Servicezentren erhältlich. Sie können auch Online-Händler mit der Modellnummer überprüfen.

Welche Gasart verwendet das Kochfeld?

Der Herd ist normalerweise für Erdgas (NG) eingestellt, kann aber von einem Fachmann auf Flüssiggas (LPG) umgerüstet werden. Überprüfen Sie das Handbuch auf Spezifikationen.

Wie wechsle ich die Ofenlampe?

Trennen Sie die Stromversorgung, entfernen Sie die Glasabdeckung, ersetzen Sie sie durch eine hitzebeständige Lampe (z. B. 25 W, 300 °C). Für den genauen Typ siehe Handbuch.

Der Herd zeigt einen Fehlercode an. Was bedeutet das?

Häufige Fehlercodes wie E1, E2 weisen auf Sensorprobleme hin. Versuchen Sie, den Herd zurückzusetzen, indem Sie die Stromversorgung für 1 Minute trennen. Wenn es bestehen bleibt, wenden Sie sich an den Kundendienst.

Ist die Ofentür aus Sicherheitsglas?

Ja, die Ofentür verwendet gehärtetes Glas für Sicherheit und Hitzebeständigkeit. Verwenden Sie keine Scheuermittel auf dem Glas.

BEDIENUNGSANLEITUNG HAHG6D5XH HAIER

Wir empfehlen Ihnen, die Installations- und Bedienungsanleitungen für einen späteren Gebrauch aufzubewahren und vor der Installation der Gaskochmulde die Seriennummer zu notieren, falls Sie einmal die Hilfe des Kundendienstesanfordernmüssen.

- WARNUNG: Das Gerät und die zugänglichen Teile können während des Betriebs heiß werden. Die Heizelemente nicht berühren. Kinder unter 8 Jahren müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

- DiesesGerätistkeinSpielzeugfürKinder.

- Dieses Gerät darf nicht von körperlich oder geistig behinderten bzw. in ihrer Sinneswahrnehmung beeinträchtigten Personen (einschließlich Kindern ab 8 Jahren) oder von Personen mit unzureichender Produktkenntnis benutzt werden, es sei denn, sie werden von einer für ihre SicherheitverantwortlichenPersonüberwachtundeingewiesen.

- Kinder dürfen Reinigungs- und Pflegeaufgaben nur unter Aufsicht ausführen.

- WARNUNG: Das Gerät und zugängliche Teile können während des Betriebs heiß werden. Darauf achten, dass keine heißen Bestandteile berührtwerden.

- WARNUNG: Zugängliche Teile können während des Betriebs heiß werden. KleineKindernichtindieNähedesGerätsgelangenlassen.

- WARNUNG: Um Gefahren durch das versehentliche Zurücksetzen der thermischen Schutzeinrichtung zu verhindern, sollte das Gerät nicht über eine externe Schaltquelle, beispielsweise eine Zeitschaltuhr, betrieben oder an einen Stromkreislauf angeschlossen werden, der regelmäßigein-undausgeschaltetwird.

- Kinder unter acht Jahren nur unter ständiger Aufsicht an das Gerät lassen.

- Verwenden Sie keinen Dampfreiniger oder Hochdruckspray für die Reinigung.

- Trennen Sie das Gerät von der Stromversorgung, bevor Sie Arbeiten oder WartungandemGerätvornehmen.

- Verbinden Sie das Versorgungskabel mit einem Stecker, dessen Auslegung hinsichtlich Spannung, Strom und Last den Angaben auf dem Typenschild entspricht, und der über einen Erdungskontakt verfügt. Die Steckdose muss der auf dem Schild angegebenen Last entsprechen, funktionsfähig und geerdet sein. Der Erdleiter hat ist grün/gelb. Dieser Vorgang darf nur durch einen geschulten Elektriker ausgeführt werden. Passen Steckdose und Stecker nicht zueinander, muss die Steckdose durch einen qualifizierten Elektriker gegen eine geeignete ausgetauscht werden. Stecker und Steckdosemüssen denaktuellen Gesetzgebungen des Landes entsprechen. Der Anschluss an die Stromversorgung kann auch mittels eines allpoligen Schalters, der die gesetzlich zugelassenen maximalen Anschlusswerte tragen kann, mit Unterbrechung der Kontakte gemäß Überspannungskategorie III zwischen Gerät und Stromquelle erfolgen. Das gelb/grüne Erdungskabel darf nicht vom Schalter unterbrochen werden. Bei der Installation des Geräts darauf achten, dass die für den Anschluss verwendete Steckdose oder der allpolige Schaltergutzugänglichist.

• Die Trennung von der Stromversorgung kann entweder durch einen zugänglichen Stecker oder durch einen Poltrenner erfolgen, der gemäß dengeltendenVDE-VorschriftenandenStromkreisangeschlossenwird.
- WARNUNG: Verwenden Sie nur Herdschutzvorrichtungen, die der Hersteller des Kochgerätes in den Bedienungsanleitungen als geeignet empfiehlt, bzw. solche Schutzvorrichtungen für die Kochmulde, die ein Bestandteil des Gerätes sind. Die Verwendung ungeeigneter Schutzeinrichtungen kann Unfälleverursachen.
- WARNING: Unbeaufsichtigtes Kochen mit Fett oder Öl auf der Gaskochmulde kann gefährlich sein und zu einem Brand führen. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und decken Sie die Flammen dann ab, z. B. mit einem Deckel odereinerLöschdecke.
- WARNUNG: KeineGegenständeaufKochflächenablegen.
- VORSICHT: Der Garvorgangmussüberwachtwerden. Die Gardauer des Kochvorgangsmusslaufendüberwachtwerden.
- Wennvorhanden, nicht indie Halogenlampender Herdelementeschauen.
- Legen Sie keine metallischen Gegenstände wie Messer, Gabeln, Löffel oder Deckelaufder Gaskochmuldeab. Diesekönntensicherhitzen.

• Aluminiumfolie und Plastikpfannen dürfen nicht auf Heizzonen abgelegt/aufgestelltwerden.
• Nach jedem Gebrauch ist eine Reinigung der Gaskochmulde erforderlich, um Schmutz- und Fettbildung zu vermeiden. Andernfalls brennen solche Rückstände bei der erneuten Verwendung der Gaskochmuldean. Rauch und Gerüche breiten sich aus, zudem besteht Brandgefahr.
  • DieHeizzonenwährendderBenutzungunddanach(füreineWeile)nicht berühren.
• VerwendenSieimmergeeignetesKochgeschirr.
• Stellen Sie den Topf immer in die Mitte des Feldes, auf dem Sie garen möchten.
• StellenSienichtsaufdemBedienfeldab.
• VerwendenSiedieKochmuldenichtalsArbeitsfläche.
• VerwendenSiedieKochmuldenichtalsSchneidbrett.
• KeineschwerenGegenständeüberder Kochmuldeaufbewahren.Wenn dieseherabfallen,könnensiedieKochmuldebeschädigen.
• VerwendenSiedieKochmuldenichtfürdieAufbewahrungvonTeilen.
  • DasKochgeschirrnichtüberdieKochmuldeschieben.
• Für die Reinigung der Glasbestandteile keine Scheuermaterialien oder scharfkantigen Metallschaber verwenden, da diese die Oberfläche zerkratzenunddasGlaszerspringenkann.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von dessen Kundendienstmitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Der Erdleiter (gelb/grün) muss auf der Seite des Klemmblocks länger als 10 mm sein. Der Abschnitt für interne Leiter sollte der von der Kochmulde absorbiertenLeistung(sieheAngabe aufdem Etikett)entsprechen.Das KabelmussvomTypH05V2V2-Fsein.
• Weitere Vorgänge/Einstellungen sind nicht erforderlich, um das Gerät mitdenNennfrequenzenzubetreiben.
• DasGerätistnichtdazubestimmt, über eine externeZeitschaltuhroder einegesonderteFernsteuerungbetriebenzuwerden.

13 Sicherheitshinweise
17 Anweisungen für den Installateur
18 Anschlüsse
20 Verwendung der Gaskochmulde - Bedienungsanleitungen
21 Wartung und Reinigung
21 Kundendienst
22 Umweltschutz
83 Technische Daten

Vielen Dank, dass Sie sich für den Kauf einer Gaskochmulde von Haier entschieden haben. Lesen Sie diese Bedienungsanleitung vor der Verwendung sorgfältig durch und bewahren Sie sie für spätereReferenzzweckeauf.

Bei der Installation eines Haushaltsgerätes kann es sich um einen komplizierten Vorgang handeln, der, wenn er nicht korrekt ausgeführt wird, sich nachteilig auf die Sicherheit der Verbraucher auswirken kann. Aus diesem Grund sollte diese Aufgabe einem Fachmann überlassen werden, der sie entsprechend den geltenden technischen Vorschriften durchführt. Für den Fall, dass dieser Ratschlag ignoriert wird und die Installation von einer nicht qualifizierten Person durchgeführt wird, lehnt der Hersteller jegliche Verantwortung für technische Fehler des Produktes ab, unabhängig davon, ob ein solcher Fehler zu Sachschäden oder zu Personenschäden führt.

EINBAU

Die Gaskochmulde kann auf jeder Arbeitsfläche mit einer Hitzebeständigkeit von bis zu 100°C und einer Dicke von 25-45 mm eingebaut werden. Die Maße der aus der Arbeitsfläche herauszuschneidenden Fläche sind in Abb. 2* dargestellt. Wenn zwischen der Einbau-Gaskochmulde und dem darunter liegenden Garraum ein zugänglicher Raum vorhanden ist, sollte eine aus Dämmmaterial bestehende Trennwand eingefügt werden (Holz oder ähnliches Material)(Abb.3*).

Wenn die Kochmulde beidseitig neben einem Schrank montiert ist, muss der Abstand zwischen Ausschnitt und Schrank mindestens 170 mm für 60-cm-Gaskochmulden und 75 cm für 250-mm-Gaskochmulden (siehe Abbildung 2*) betragen. Der Abstand zwischen Herd und Rückwand muss für Kochmulden mit Frontregelung mindestens 70 mm und für jene mit seitlichen Regelknöpfen mindestens 50 mm betragen. Der Abstandzwischender Kochmulde und anderen Geräten oder Elementen darüber (z. B. eine Abzugshaube) muss mindestens 700 mm betragen (Abb. 4*). Metallgegenstände in der Schublade können aufgrund der Luftzirkulation hohe Temperaturen erreichen. Es wird daher empfohlen, eine Zwischenwand aus Holzzuverwenden.

Wichtig - DasDiagrammin Abb. 1* zeigt an, wie das Dichtmittel angewendet werden soll. Die Kochmuldeneinheitwird mit denmitgelieferten Befestigungsklammern an den Löchern im SockeldesGerätesbefestigt.

Wenn eine 75-cm-Kochmulde über einem Backofen installiert ist, muss dieser mit einem Gebläsegekühltwerden.

Wenn eine 60-cm-Kochmulde über einem Backofen installiertist, muss dieserlüftergekühlt werden.

GEEIGNETESTELLE

Dieses Gerät muss gemäß den geltenden Vorschriften eingebaut werden. Es darf nur in gut belüfteten Räumen verwendet werden. Lesen Sie diese Anweisungen vor dem Einbau desGerätessorgfältigdurch.

Eine mit Gas betriebene Kochmulde erzeugt WärmeundFeuchtigkeitindemBereich, indem sie eingebaut ist. Aus diesem Grund sollten Sie für eine gute Belüftung sorgen, indem Sie alle natürlichen Luftdurchgänge offen halten oder es sollte eine Ablufthaube mit einem Abluftabzug montiert werden. Bei intensiver und längerer Nutzung des Geräts ist ggf. zusätzliche Belüftung erforderlich, zum Beispiel durch das Öffnen eines Fensters oder ggf. die Erhöhung der Drehzahl eines elektrischenLüfters.

Wenn der Einbau einer Abzugshaube nicht möglich ist, sollte ein elektrischer Lüfter an einer Außenwand oder einem Fenster angebracht werden, um sicherzustellen, dass eineausreichende Belüftung vorhandenist. Der elektrische Lüftersollteinder Lage sein, 3-5 Mal proStundeeinenkompletten Luftwechselinder Küche durchzu-führen. Der Installateur muss diegeltenden nationalen Normenbefolgen.

ELEKTRISCHER ANSCHLUSS (NUR FÜR GROSSBRITANNIEN) Warnung - Dieses Gerät mussgeerdetwerden

Dieses Gerät ist nur für den privaten Gebrauch bestimmt. Der Anschluss an die Hauptversorgung muss von einem kompetenten Elektriker durchgeführt werden, der gewährleistet, dass alle geltenden Einbauvorschriften eingehalten werden. Das Gerät darf nur an eine Unterputzdose geeigneter Schutzart angeschlossen werden; eine 3-Stift-/13-A-Stecker-/Steckdosenkombination ist nicht ausreichend. Ein Doppelpolschalter und ein geeigneter Sicherungsschutz müssen vorhanden sein. Weitere Details zum Stromverbrauch der einzelnen Produkte finden Sie in der Bedienungsan-leitung und auf dem Typenschild des Geräts. Bei einem Einbauprodukt können Sie das mitgelieferte Kabel ggf. gegen ein längeres Kabel desselben hitzebeständigen Typs austauschen. Die Verkabelung muss wie folgt an die Stromversorgung angeschlossen werden:

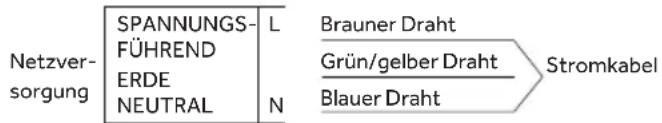

Anschluss	Zum Unterputzanschluss
Grün/gelber Draht E	rdungsanschluss
Blauer Draht Neutral	Anschluss
Brauner Draht S	pannungsanschluss

Hinweis: Wir raten nicht dazu, Fehlerstromschutzvorrichtungen für elektrische Kochgeräte zu verwenden, die Unterputz angeschlossen sind, weil damit «Fehlauslösungen» möglich sind. Wir erinnern noch einmal daran, dass das Gerät richtig geerdet werden muss. Der Hersteller lehnt jegliche Verantwortung für alle Ereignisse ab, die aufgrund einer fehlerhaften elektrischen Installation auftreten.

ELEKTRISCHERANSCHLUSS

Überprüfen Siedie Datenauf dem Typenschildan der Außenseite des Gerätes, um sicherzustellen, dass Versorgungs- und Eingangsspannung ausreichend sind. Vor dem Anschluss das Erdungssystem prüfen. Die Erdung dieses Gerätes ist gesetzlich vorgeschrieben. Wenn diese Vorschrift nicht eingehalten wird, übernimmt der Hersteller keine Haftung für Sach- oder Personenschäden. Sofern nicht bereits ein Stecker befestigt ist, einen Stecker anbringen, der der auf dem Typenschild angegebenen Last entspricht. Der Erdleiter ist gelb/grün. Der Stecker muss immer zugänglich sein. Wenn die Kochmulde direkt an die Stromversor-gung angeschlossen ist, muss ein Trennschalter eingebaut werden. Ein beschädigtes Netzkabel muss von einem qualifizierten Techniker ausgetauscht werden, um mögliche Gefahren zu vermeiden. Der Erdleiter (grün/gelb) muss mindestens 10 mm länger sein als die Phasen- und Nullleiter. Der Querschnitt des Kabels muss hinsichtlich der absorbierten Leistung der Gaskochmulde ausreichend bemessen sein. Angaben zur Spannung entnehmen Sie bitte dem Typenschild. Stellen Sie sicher, dass es sich um ein Stromkabel vom Typ 3x0,75mm handelt2H05V2V2-F

Falls ein Gerät nicht mit einem Stromkabel und -stecker ausgestattet sein sollte bzw. nicht mit anderen Mitteln für das Trennen des Kontaktstroms, d.h. mit einer Trennung an allen Polen für die vollständige Trennung gemäß Überspannungskategorie III, muss aus den Anleitungen hervorgehen, dass die Trennvorrichtungen gemäß den Anschlussvorschriften ein Bestandteilder festenVerkabelungseinmuss.

GASANSCHLUSS

Diese Anweisungen gelten für qualifiziertes Personal; die Installation der Geräte muss den geltenden nationalen Normen entsprechen. (Nur für GB: Die Gasinstallation \Inbetriebnahme muss gemäß den gesetzlichen Vorschriften durch einen „Gas Safe“-Installateur durchgeführt werden). Alle Arbeiten müssen ausgeführt werden während die Spannungsversorgung getrennt ist.

Das Typenschild an der Gaskochmulde informiert über den zu verwendenden Gastyp. Der Anschluss andie Gaszuleitungoder die Gasflasche darf erst hergestellt werden, nachdem sichergestellt wurde, dass es sich um einen geeigneten, geregelten Gastyp handelt. Sollte es sich nicht um einen geregelten Gastyp handeln, beachten Sie

Die Anweisungen für die Änderung der Gaseinstellung in den folgenden Absätzen. Für Flüssiggas (Flaschengas) sind Druckregler zu verwenden, die den geltenden nationalen Normen entsprechen. Nur Leitungen, Unterlegscheiben und Dichtungsscheiben verwenden, die den geltenden nationalen Normen entsprechen. Einige Modelle sind mit konischen Verbindungen für die Installation in jenen Ländern ausgestattet, in welchen ein solcher Verbindungstyp vorgeschrieben ist. Abbildung 8 erläutert, wie Sie die unterschiedlichen Anschluss-/Verbindungs- typen erkennen (CY = zylindrisch, CO = konisch). In jedem Fall muss der zylindrische Teil der Verbindung mit der Gaskochmulde verbunden werden.

Beim Anschließen der Gaskochmulde an die Gasversorgung über elastische Schläuche müssen Sie sicherstellen, dass die maximale Entfernung des Schlauchs 2 Meter nicht überschreitet.

Der elastische Schlauch muss so montiert werden, dass er keinen Kontakt mit einem beweglichen Teil des Gehäuses (z. B. einer Schublade) hat, und er darf nicht durch Bereiche geführt werden, in welchen er geknickt/gequetscht oder anderweitig beschädigtwerden kann.

Um mögliche Schäden an der Gaskochmulde zu vermeiden, führen Sie bitte die Installation gemäßdieserReihenfolge durch(Abb.6*):

1. Montieren Sie die Teile, gemäß der Abbildung, indieserReihenfolge:

A:1/2Adapterstecker, zylindrisch

B:1/2Dichtung

C: 1/2 Buchsenadapter, konisch-zylindrisch oderzylindrisch-zylindrisch

1. Die Verbindungen mit dem Spannschlüssel festziehen und darauf achten, dass die Leitungeninihrer Stellung verdrehtwerden.

2. Verbinden Sie den Anschluss „C“ mit einem starren Kupfer- oder flexiblen Stahlrohr mit derGasversorgung.

WICHTIG: Prüfen Sie die Rohrverbindung abschließend mithilfe einer Seifenlösung auf Leckagen. KEINEOFFENENFLAMMEN! Stellen

Sie zudem sicher, dass das flexible Rohr keinen

Kontakt mit einem beweglichen Teil des Schranks hat (z. B. eine Schublade) und dass es so angeordnet ist, dass es vor Beschädigungen geschützt ist. Warnung: Bei Gasgeruch in der Nähe dieses Gerätes schalten Sie die Gaszuführung zum Gerät unverzüglich ab. Rufen Sie sofort einen Techniker herbei. Suchen Sie niemals mit einer offenen Flamme nach einem Leck.

ANPASSUNG DER GASKOCHMULDE AN UNTERSCHIEDLICHEGASTYPEN

Gehen Sie bitte folgendermaßen vor, um die Gaskochmulde an die Verwendung der unterschiedlichen Gastypenanzupassen:

• RippenrahmenrosteundBrennerentfernen.
• Einen Sechskantschüssel (7 mm) in den Brennerträgereinsetzen(Abbildung7*).

Die Düse abschrauben und gegen eine Düse austauschen, die für das zu verwendende Gas geeignetist(sieheGastyp-Tabelle)

REGELUNGDERMINDESTFLAMME

Nach dem Zünden der Brenner drehen Sie den Regler auf die Mindeststellung. Entfernen Sie den Reglerknopf dann (er lässt sich einfach durchleichtenDruckabziehen).

Die Schraube lässt sich mit einem kleinen «Terminal»-Schraubendreher einfachregulieren; sieheAbbildung9*.

Durch Drehen der Schraube im Uhrzeigersinn verringert sich der Gasfluss, während die Drehung entgegen dem Uhrzeigersinn den Fluss erhöht - Mit dieser Einstellung wird eine Flamme von etwa 3 bis 4 mm Länge erreicht. Tauschen Sieden Reglerknopfdannaus.

Bei der Versorgung mit Flüssiggas (LPG) muss die Schraube fürdie Einstellungder Standflamme (im Uhrzeigersinn) bis zum Endanschlag gedreht werden.

Sobald Sie das Gas neu geregelt haben, tauschen Sie das alte Gastypenschild an Ihrem Gerät gegen das neue (das der Gaskochmulde beiliegt) mit Angaben zu dem geregelten Gastypaus.

Verwendung der Gaskochmulde - Bedienungsanleitungen

Dieses Gerät darf nur für den Zweck verwendet werden, für den es vorgesehen ist, d. h. für den Gebrauch im Haushalt. Jede andere Verwendung wird als unsachgemäß angesehen und könnte somit Gefahren bergen.

Der Hersteller übernimmt keine Haftung für Schäden oder Verluste, die durch unsachgemäße Verwendung entstehen. Stellen Sie vor der Verwendung eines der Brenner sicher, dass der Rippenrahmen den Brenner einschließt; siehe die nachstehende Abbildung. Bei Gussrippenrahmen ist die Position unterhalb des Rahmens angegeben. Vergewissern Sie sich, dass Sie den richtigen Rippenrahmen in der richtigen Position verwenden.

VERWENDUNGDESGASBRENNERS

Vor dem Einschalten der Gaskochmulde müssen Sie sich vergewissern, dass sich die Brennerkappen in der richtigen Position befinden. Diese Gaskochmulde ist mit einer elektronischen Zündung zum Zünden des Brennersausgestattet.

Gehen Siefolgendermaßenvor, um die Brenner zuzünden:

Den Reglerknopf eindrücken und gegen den

UhrzeigersinnaufdasgrößereFlammensymbol oder in Position 9 drehen und nach der Zündung noch 5 Sekunden gedrückt halten. Das Zündsystem erzeugt Funken, während der Drehknopf gedrückt gehalten wird. Warnung: Wenn kein Strom für das Zünden des Brenners vorhanden ist, verwenden Sie ein Streichholz oder einen Anzünder. Gehen Sie folgendermaßen vor:

• Halten Sie das angezündete Streichholz oder denAnzünder naheandenBrenner.
• Den Reglerknopf eindrücken und gegen den Uhrzeigersinn auf das größere Flammen-symbol 🔍 oder in Position 9 drehen und nach der Zündung noch 5 Sekunden gedrückt halten

Warnung: Wenn der Brenner nach 5 Sekunden nichtzündet, beenden Sieden Vorgang. Warten Sie dann mindestens 1 Minute bevor Sie erneut versuchen, den Brenner zuentzünden.

DREHKNÖPFE

Jeder Knopf regelt die einzelnen Brenner, wie in der nachstehenden Serigraphiedargestellt. Die Drehknöpfe könnenin 9 Stufen von der größten bis zur kleinsten Flamme eingestellt werden. Versuchen Sienie, von auf umzuschalten

Anzeigen
	Mittels Reglerknopf geregelter Brenner
	Brenner ausschalten
	Höchste Leistungseinstellung und elektrische Zündung
	Niedrigste Leistungseinstellung

ALLGEMEINERHINWEIS

Für beste Ergebnisse verwenden Sie Kochgefäße mit einer flachen Oberfläche. Die Größe der Oberfläche sollte folgendermaßen gemäß der Größe des Gasbrenners gewählt werden. Tabelle A:

Brennertyp	∅Pfanne/Topf (cm)	Leistung(kW)	G20/20mbar(Methan)	G 30/28-30mbar (LPG)
AUX Auxiliary	10-18	1,00	95 l/h	73 g/h
SR Semi-Rapid	12-22	1,75	167 l/h	127 g/h
R Rapid	16-26	2,70	257 l/h	196 g/h
DC 4 kW MONO	16-26	4,00	381 l/h	291 g/h
DC 4,2 kWMONO	16-26	4,20 NG4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG4.6 LPG	476 l/h	334 g/h

Wartung und Reinigung

• Vergewissern Sie sich vor dem Reinigen der Gaskochmulde, dassdasGerätabgekühltist.
• Ziehen Sie den Netzstecker aus der Steck-dose oder schalten Sie die Stromversorgung (beieinemfestangeschlossenenStecker)ab.
• Kinder dürfen Reinigungs- und PflegeaufgabennurunterAufsichtausführen.
• Keine Scheuermittel,ätzende Reinigungsmittel, Bleichmittel oder Säuren verwenden. Keine säurehaltigen oder alkalischen Substanzen(Zitrone,Zitronensaft,Essigusw.) auf den Emaille-, Lack- oder Edelstahlteilen verwenden.VerwendenSiebeimReinigender emaillierten, lackierten oder verchromten Abschnitte warmes Seifenwasser oder ein nicht säurehaltiges Spülmittel. Für Edelstahl einegeeignete Reinigungslösungverwenden.

Kundendienst

Stellen Sie bitte folgendes sicher, bevor Sie einen Kundendiensttechnikerrufen:

• Der Stecker ist richtig eingesteckt und abgesichert
  • Die Gasversorgung ist nicht gestört. Falls der Fehlernichtermitteltwerdenkann:
  Schalten Sie das Gerät aus und rufen Sie den Kundendienst an. ÖFFNEN SIE DAS GERÄT NICHT: Der Hersteller übernimmt keine

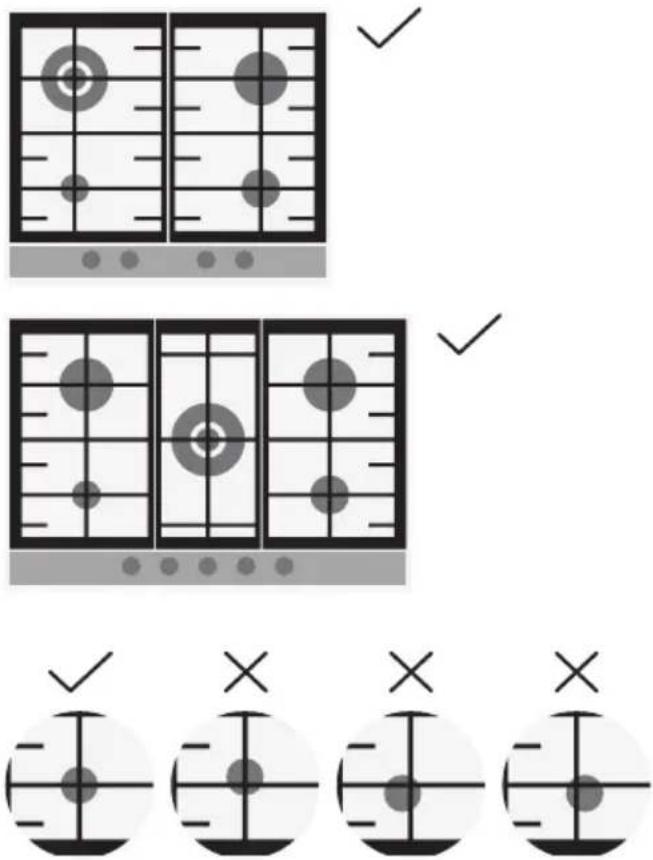

Bei kleineren Behältern sollte der Gasbrenner so eingestellt werden, dass die Flamme nicht über den Topfboden hinausreicht. Gefäße mit konkavem oder konvexem Boden dürfen nicht verwendetwerden.

WARNUNG: Wenn eine Flamme versehentlich gelöscht wird, drehen Sie den Knopf in die Aus-Stellung. Warten Sie mindestens 1 Minute, bis Siesiewiederentzünden.

Wenn die Gashähne über die Jahre schwergängig werden und sich nicht mehr drehen lassen, müssen sie geschmiert werden. Diese Schmierung muss einem qualifizierten Kundendiens- ttechniker vorbehalten sein.

• Die Brenner können mit Seifenwasser gereinigt werden. Verwenden Sie zum Wiederherstellen des Originalglanzes einen Haushaltsreiniger für Edelstahl. Nach der Reinigung die Brenner trocknen und wieder einsetzen.
- Esistwichtig, die Brennerrichtigeinzusetzen.

Verchromte Rippenrahmen und Brenner

Verchromte Rippenrahmen und Brenner verfärben während des Gebrauchs. Dadurch wird die Funktionsfähigkeit der Gaskochmulde nicht eingeschränkt. Unser After-Sales-ServicecenterkannbeiBedarf Ersatzteileliefern.

Gewährleistung für Ungenauigkeiten in dieser Anleitung infolge von Übersetzungs- oder Druckfehlern. Wir behalten uns das Recht vor, jederzeit erforderliche Änderungen an Produkten vorzunehmen, auch solche, die den Verbrauch betreffen, und zwar unbeschadet der MerkmalebezüglichSicherheitoder Funktion.

DurchdasZeichen auf diesem Produkt wird seine Einhaltung aller geltenden Sicherheits-, Gesundheits- und Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt vorgeschriebensind.

DasGeräterfülltdie EU-Richtlinie2009/142/EG (GAD) und ab 21.04.2018 die Richtlinie für Gasverbrauchseinrichtungen2016/426(GAR).

EntsorgungundUmweltschutz

Dieses Elektrohaushaltsgerät ist in Einklang mit derEU-Richtlinie 2012/19/EUüberElektro- und

Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die Umwelt haben) sowie (wiederverwendbare) Grundelemente.

Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recycehn. Verbraucher leisteneinen wichtigen Beitrag, um zu gewährleis-ten, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem

werden. Halten Sie sich daher bitte an die folgendenGrundregeln:

• Elektro- und Elektronik-Altgeräte dürfen nicht mitdemnormalenHausmüllentsorgtwerden.
• Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderenzuständigen Stellenverwaltetwerden. Invielen Ländern wirdfürdie Entsorgunggroßer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktionerfülltwiedas Altgerät.

MASSNAHMEN ZUM STROMSPAREN UND UMWELTSCHUTZ

Töpfe nach Möglichkeit mit einem Deckel abdecken. Die Flamme so justieren, dass sie den Topfdurchmessernichtüberschreitet.

Der Hersteller übernimmt keine Haftung für eventuelle Druck- oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor technische Änderungen zur Verbesserung der Produktqualität im Interesse des Endverbrauchers vorzunehmen.
