TT-501 - Gramofon Krüger&Matz - Bezpłatna instrukcja obsługi

Typ produktu	Gramofon z napędem pasowym z USB
System napędu	Napęd pasowy
Prędkości	33 i 45 obr./min do wyboru
Anty-skating	Regulowany 0-4 g
Trzęsienie i drżenie	<0,3% WRMS (JIS WTD)
Czas startu i hamowania	<1 s
Pasmo przenoszenia	100 Hz - 12 kHz
Stosunek sygnału do szumu	50 dB
Pobór mocy	6 W
Zasilanie	100-240 V; 50/60 Hz
Wyjścia	Line level RCA (wbudowany przedwzmacniacz), USB 1.1, AUX do PC
Port USB	USB 1.1 do połączenia z PC/Mac
Zacisk uziemienia	Tak, do uziemienia gramofonu
Osłona przeciwkurzowa	Dołączona, zdejmowana
Głowica	Standardowa z nakrętką blokującą, przyjmuje wkładkę
Wkładka dołączona	Nie określono, głowica obsługuje standardową wkładkę
Ramię	W pełni ręczne z podnoszeniem i przeciwwagą
Mata	Przystosowana do scratchowania
Dołączone oprogramowanie	Oprogramowanie nagrywające Audacity
Zgodne systemy operacyjne	Windows XP, Vista, 7; Mac OS X
Wymiary	Nie określono, prawdopodobnie standardowy rozmiar gramofonu
Waga	Nie określono
Konstrukcja	Talerz z napędem pasowym, gumowy pasek, aluminiowa przeciwwaga
Części zamienne	Pasek, igła, wkładka do samodzielnej wymiany; głowica dostępna
Możliwość naprawy	Brak części do samodzielnej naprawy wewnątrz; skontaktuj się z serwisem

Często zadawane pytania - TT-501 Krüger&Matz

Jak podłączyć gramofon do systemu głośników?

Użyj standardowych gniazd wyjściowych RCA. Podłącz do wejścia Line (np. AUX, CD) we wzmacniaczu lub mikserze. Nie używaj wejścia PHONO, ponieważ gramofon ma wbudowany przedwzmacniacz.

Czy mogę nagrywać płyty winylowe na komputer?

Tak, podłącz gramofon do PC/Mac za pomocą kabla USB. Zainstaluj dołączone oprogramowanie Audacity. Otwórz Audacity, wybierz USB Audio Codec jako wejście, naciśnij przycisk nagrywania i opuść ramię na płytę.

Dlaczego dźwięk trzeszczy?

Sprawdź: upewnij się, że podłączono do wejścia wysokiego poziomu (CD, AUX, nie PHONO). Wyczyść igłę i winyl. Sprawdź prawidłowe ustawienie przeciwwagi i anty-skatingu.

Jak wymienić wkładkę lub igłę?

Odłącz głowicę odkręcając nakrętkę blokującą. Usuń starą wkładkę, zamocuj nową zgodnie z kolorami przewodów (Biały L+, Niebieski L-, Czerwony R+, Zielony R-). Przymocuj głowicę i dokręć nakrętkę.

Co zrobić, jeśli talerz się nie obraca?

Sprawdź pasek: odwróć talerz, upewnij się, że gumowy pasek jest zamocowany do wewnętrznego pierścienia talerza i nie jest skręcony. Sprawdź również, czy jest założony na wrzeciono silnika.

Jak wyregulować balans ramienia?

Obróć przeciwwagę z tyłu ramienia, aż ramię będzie idealnie wyważone poziomo. Jest to ustawione fabrycznie, ale można to regulować.

Czy mogę podłączyć urządzenia zewnętrzne, takie jak iPod?

Tak, użyj wejścia audio AUX TO PC w gramofonie, aby podłączyć iPoda, odtwarzacz MP3 itp. Umożliwia to odtwarzanie przez wyjście gramofonu.

Dlaczego nie mogę zapisać nagrań w formacie MP3 w Audacity?

Musisz pobrać i zainstalować kodek LAME MP3 z Internetu. Po instalacji będziesz mógł eksportować pliki jako MP3.

Jak czyścić gramofon?

Odłącz od zasilania. Użyj miękkiej, lekko wilgotnej szmatki. Nie używaj środków chemicznych. Wyczyść igłę miękką szczoteczką.

Jakie środki ostrożności należy zachować?

Trzymaj z dala od wody i źródeł ciepła. Używaj tylko określonego zasilacza. Dzieci powyżej 8 roku życia i osoby z ograniczonymi zdolnościami powinny być nadzorowane. Nie zdejmuj obudowy; wewnątrz nie ma części do samodzielnej naprawy.

INSTRUKCJA OBSŁUGI TT-501 Krüger&Matz

Przed użyciem należy dokładnie zapoznać się z treścią instrukcji obsługi oraz zachować ją w celu późniejszego wykorzystania. Producent nie ponosi odpowiedzialności za nieprawidłowe użycie produktu.

• Urządzenie należy chronić przed woda i wilgocią.
• Nie należy przechowywać tego urządzenia w pobliżu źródeł ciepła takich jak grzejniki lub inne urządzenia wytwarzające ciepło.
• Przed podłączeniem do źródła zasilania, należy sprawdzić zgodność napięcia prądu gniazda sieciowego i urządzenia.

- Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, czuciowych lub umysłowych, a także te, które nie posiadają doświadczenia i nie są zaznajomione ze sprzętem, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Należy poinstruować dzieci, aby nie traktowały urządzenia jako zabawki. Dzieci nie powinny wykonywać czyszczenia i konserwacji sprzętu bez nadzoru.

- Przewód zasilający nieodłączalny może być wymieniany wyłącznie w autoryzowanym punkcie serwisowym.

- Zabrania się używać urządzenia, jeśli kabel zasilający został uszkodzony.

- Odłączając urządzenie od źródła zasilania, należy chwycić i pociągnąć za wtyczkę, nigdy za kabel/sznur.

- Urządzenie i kabel zasilający należy przechowywać z dala od źródeł ciepła, wody, wilgoci, ostrych krawędzi oraz innych czynników, które mogłyby spowodować uszkodzenie tego urządzenia lub kabla.

- Jeśli urządzenie nie jest używane przez dłuższy czas, należy odłączyć je od źródła zasilania.

- Symbol błyskawicy przedstawiony obok oznacza niebezpieczne napięcie wewnątrz tego urządzenia stanowiące ryzyko porażenia prądem.

- Symbol wykrzyknika przedstawiony obok wskazuje ważne instrukcje dotyczące obsługi i utrzymywania tego urządzenia w dołączonej literaturze.

- Należy ZAWSZE odłączyć urządzenie od źródła zasilania przed czyszczeniem. Urządzenie należy czyścić jedynie za pomocą miękkiej, delikatnie wilgotnej ściereczki. Nie należy używać środków chemicznych lub detergentów do czyszczenia tego urządzenia.

- Urządzenie należy umieścić na płaskiej, suchej i stabilnej powierzchni.

- Nie należy używać nieoryginalnych akcesoriów, gdyż mogą uszkodzić urządzenie.

- Uwaga: Aby zredukować ryzyko porażenia prądem, nie należy zdejmować pokrywy. Urządzenie nie posiada części, które mogłyby być naprawione własnoręcznie przez użytkownika. Wszelkie prace serwisowe powinny być przeprowadzone wyłącznie w autoryzowanym punkcie serwisowym.

- Zabrania się demontażu urządzenia, gdyż może to grozić porażeniem prądem.

- Urządzenie należy czyścić za pomocą miękkiej, lekko wilgotnej ściereczki.

- Nie należy blokować żadnych szczelin wentylacyjnych.

- W celu zabezpieczenia produktu podczas burzy lub kiedy jest nieużywany przez dłuższy okres czasu, należy odłączyć urządzenie od źródła zasilania.

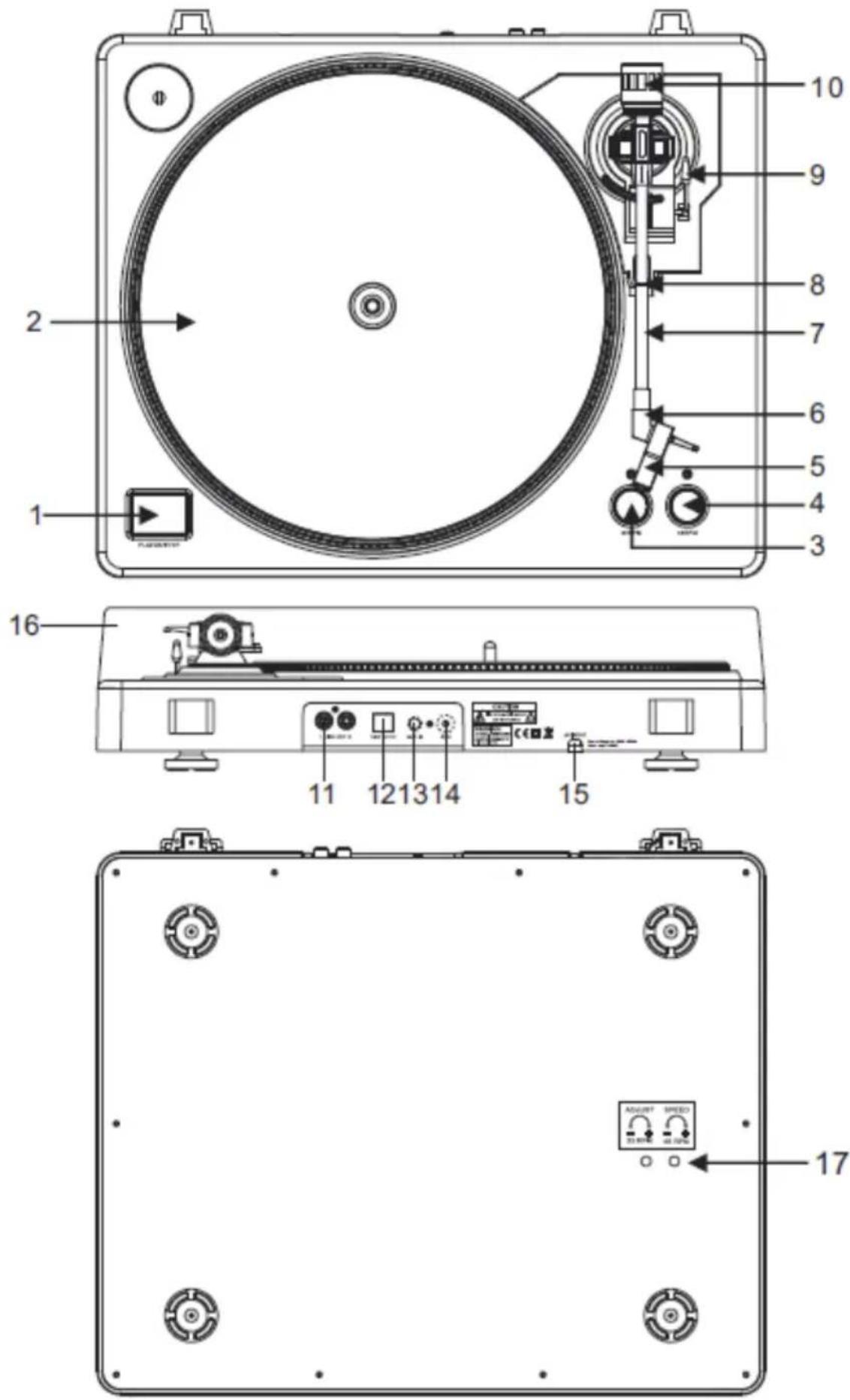

OPIS PRODUKTU

1. Przyciski Start/Stop/Automatyczny powrót ramienia gramofonu Naciśnij ten przycisk, aby rozpocząć lub zakończyć pracę gramofonu.

2. Talerz

3. Przełącznik prędkości 33 rpm

4. Przełącznik prędkości 45 rpm

5. Wkładka

Podczas instalacji, przymocuj nakładkę ochronną na igłę gramofonową, aby uchronić ją przed uszkodzeniem. Przymocuj przewody sygnałowe zgodnie z opisem poniżej:

• Biały (L+) Lewy kanał +
- Niebieski (L-) Lewy kanał -
• Czerwony (R+) Prawy kanał +
• Zielony (R-) Prawy kanał -

1. Nakrętka blokująca główkę

Zamontuj główkę do czołowej części ramienia gramofonu i przekręć nakrętkę blokującą zgodnie z ruchem wskazówek zegara.

1. Ramię gramofonu
2. Blokada ramienia
3. Dźwignia ramienia gramofonu

Podnoszenie i opuszczanie ramienia gramofonu.

1. Przeciwwaga

Regulacja pozwoli uzyskać optymalny nacisk igły na płytę gramofonową. Jeśli przeciwwaga nie została ustawiona odpowiednio, delikatnie ją przekręć, aż ramię gramofonu zostanie wyważone według preferencji użytkownika.

1. Wyjście L & R

Wyjście analogowe (wtyki RCA), które umożliwia podłączenie wejścia phono lub liniowego do miksera, w zależności od ustawień tych wejść.

1. Port USB

Podłącz urządzenie USB. Długość kabla USB nie powinna przekraczać 3 metrów.

1. Wejście AUX
2. Uziemienie
3. Przewód zasilający

Przewód zasilający powinien zostać podłączony do gniazda zasilającego PO podłączeniu wszystkich innych kabli.

1. Pokrywa chroniąca przed kurzem

Kiedy urządzenie nie jest użytkowane, należy zamknąć pokrywę w celu ochronienia go przed kurzem.

1. Pokrętła regulacyjne

Urządzenie zostało fabrycznie wyregulowane. Jeśli jednak wymagana jest regulacja prędkości obrotowej, użyj pokręteł regulacyjnych.

Uwaga: Nieprawidłowe ustawienie płyty gramofonowej, może negatywnie wpłynąć na wydajność talerza obrotowego gramofonu, doprowadzić do jego niestabilności lub doprowadzić do uszkodzenia silnika.

1. Gumowy pasek został fabrycznie zainstalowany na talerzu obrotowym gramofonu. Mimo to należy upewnić się, że pasek jest umocowany prawidłowo i nie jest poskręcany. Jeśli pasek zsunął się podczas transportu, należy umieścić go wokół wewnętrznego pierścienia, który znajduje się pod spodem talerza, zgodnie z rysunkiem powyżej (nr. 1).

2. Zamontuj talerz na centralnym trzpieniu obrotowym gramofonu i zdecydowanie dociśnij. Przekręć talerz w taki sposób, aby mosiężny trzpień silnika był widoczny przez jeden z otworów. Sprawdź czy talerz obraca się jednostajnie, bez żadnych zachwiań czy przeskoków.

3. Przełoż palce przez otwór, chwyć gumowy pasek napędowy i umieść go na trzpieniu silnika. Należy uważać, aby podczas tego kroku nie przekręcić paska. Sprawdź czy talerz obraca się w sposób jednostajny. Jeśli pasek napędowy został zamontowany poprawnie, powinien pojawić się mały opór, który sprawi, iż w końcowej fazie obrotów talerz zatrzyma się.

OPROGRAMOWANIE AUDACITY

Uwaga: Przed rozpoczęciem należy upewnić się, że oprogramowanie zostało zainstalowane.

Ustawianie komputera do pracy z programem Audacity

1. Połącz sygnał źródłowy do urządzenia
2. Podłącz kabel USB do komputera
3. Otwórz program Audacity
4. W menu Audacity, przejdź do zakładki Edycja (Edit) i wybierz opcję Preferencje (Preference)

Nagrywanie albumów w programie Audacity

1. Zapisywanie projektu

• Program Audacity zapisuje wszystkie pliki audio, które zostały nagrane lub zmienione, w katalogu o nazwie projecftname_data, w miejscu, gdzie został zapisany plik projektu.
• Wybierz opcję Zapisz projekt jako (Save Project As) z zakładki Plik (File) programu Audacity, następnie wybierz lokalizację oraz nazwę pliku dla projektu.
• Należy zauważyć, że przy pierwszym korzystaniu z programu Audacity, dostępna jest jedynie opcja "Zapisz jako..." (Save as)

- Ustaw talerz obrotowy gramofonu tak, aby odtwarzało piosenkę lub album, który chcesz nagrać.

- Naciśnij czerwony przycisk Record, aby rozpocząć nagrywanie.

- Opuść ramię gramofonu

- Naciśnij niebieski przycisk Pause raz, aby wstrzymać nagrywanie. Naciśnij jeszcze

• Naciśnij żółty przycisk Stop

Teraz możesz w pełni cieszyć się swoim nagraniem i zgłębiać możliwości edytorskie programu Audacity.

Należy pamiętać, że przez cały czas pracy nad projektem możliwe jest używanie przycisku

Cofnij (Undo) praktycznie bez ograniczeń.

Uwaga: Płyty CD nie mogą być wypalane bezpośrednio z programu Audacity. Do tego celu powinien zostać użyty inny program.

ROZWIAZYWANIE PROBLEMÓW

Problem Rozwiązanie
Oprogramowanie
Nie można słuchać nagrania podczas nagrywania	Należy aktywować funkcję “software playthrough” w programie AudacityNależy sprawdzić źródło nagrywania (Kodek Audio USB)Należy sprawdzić ustawienia głośności na komputerze
Nie można zapisać utworów w formacie MP3	Należy pobrać Kodek LAME MP3
Brak możliwości nagrywania	Najpierw należy podłączyć odtwarzacz do komputera, po czym można uruchomić program Audacity.
Możliwość nagrywania wyłącznie dźwięku MONO	problem najczęściej występujący w systemie operacyjnym VISTA. W konfiguracji systemu Windows, jako źródło nagrywania należy wybrać “stereo” nie “mono” czy “mikrofon”
Odtwarzacz
trzeszczenie dźwięku • należy	upewnić się, że odtwarzacz jest podłączony do odpowiednich gniazd wzmacniacza. (CD, AUX, TAPE)Wejście PHONO nie jest odpowiednie. Odtwarzacz posiada wbudowany przedwzmacniacz.Należy wyczyścić igłę gramofonową i płytę winylowąNależy sprawdzić ustawienia przeciwwagiNależy sprawdzić poziom anti-skatingu
Bezpośrednie nagrywanie nie jest możliwe	Karta/Nośnik USB są zabezpieczone przed zapisemNależy sprawdzić system plików (FAT16)

SPECYFIKACJA

• Pobór mocy: 6 W
• Pasmo przenoszenia: 100 Hz-12 kHz
• Stosunek S/N: 50 dB
• Prędkość obrotowa: 33/45 obrotów/min.
• Antyskating: 0-4 g
• Drženie i wibracje: <0.3% WRMS (JIS WTD)
  • W zestawie oprogramowanie Audacity
  • Czas startu/zatrzymania: <1 s.
• Napęd paskowy
  • Port USB 1.1 (Windows XP, Vista, 7; Mac OS X)
• Pokrywa chroniąca przed kurzem
  • Zasilanie: 100-240 V; 50/60 Hz

- interfejs USB służący do digitalizacji/zapisania zawartości winyli na komputerze

- Wyjścia RCA liniowe z wbudowanym przedwzmacniaczem

WIĘCEJ

Więcej informacji na temat tego urządzenia dostępne jest na stronie www.krugermatz.com.

Odwiedź stronę www.krugermatz.com, aby poznać więcej produktów i akcesoriów.

W przypadku pytań lub wątpliwości zachęcamy do zapoznania się z Najczęściej Zadawanymi Pytaniami w zakładce Pomoc.

Specyfikacja produktu może ulec zmianie bez powiadomienia.

Poland

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produkt, lub z organem władz lokalnych Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produkt nie należy usuwać razem z innymi odpadami komercyjnymi.

Wyprodukowano w CHRL dla LECHPOL Zbigniew Leszek, Miętne ul. Garwolińska 1, 08-400 Garwolin.
