BB15PK - System Hi-Fi BLAUPUNKT - Bezpłatna instrukcja obsługi

Typ produktu	System Hi-Fi
Marka	Blaupunkt
Model	BB15PK
Wymiary (S x W x G)	Ok. 30 x 20 x 25 cm
Waga	Ok. 3 kg
Zasilanie	AC 230V ~ 50Hz
Pobór mocy	25 W
Moc wyjściowa (RMS)	2 x 10 W
Konfiguracja głośników	2.0 stereo
Odtwarzanie płyt	CD, CD-R, CD-RW
Tuner radiowy	FM z 30 stacjami zapisanymi
Port USB	Tak, do odtwarzania MP3
Bluetooth	Tak, wersja 4.0
Pilot zdalnego sterowania	Dołączony
Wyświetlacz	LCD z podświetleniem
Konserwacja	Czyścić miękką, suchą szmatką. Unikać płynów.
Bezpieczeństwo	Trzymać z dala od wody i źródeł ciepła.
Dostępne części zamienne	Pilot i przewód zasilający są dostępne.
Indeks naprawialności	6/10 (szacunkowo)
Informacje ogólne	System Hi-Fi z odtwarzaczem CD, radiem FM, USB i Bluetooth.

Często zadawane pytania - BB15PK BLAUPUNKT

Jak podłączyć telefon przez Bluetooth?

Naciskaj przycisk Source aż na wyświetlaczu pojawi się BT. Włącz Bluetooth w telefonie i wybierz BB15PK z listy urządzeń. W razie potrzeby wprowadź kod PIN 0000.

Dlaczego nie ma dźwięku z głośników?

Upewnij się, że głośność jest podkręcona i system nie jest wyciszony. Sprawdź, czy wybrane jest odpowiednie źródło (np. CD, FM, Bluetooth). Sprawdź także, czy przewody głośnikowe są prawidłowo podłączone do zacisków.

Jak ustawić stacje radiowe FM?

Naciśnij przycisk Source, aby wybrać FM. Naciśnij i przytrzymaj przycisk Play/Pause, aby rozpocząć automatyczne skanowanie. Stacje zostaną zapisane automatycznie. Użyj przycisków Prev/Next, aby przeglądać zapisane stacje.

Czy mogę odtwarzać pliki MP3 z dysku USB?

Tak, włóż dysk USB z plikami MP3 do portu USB. Naciśnij Source, aby wybrać USB. Pliki będą odtwarzane automatycznie. Użyj przycisków nawigacyjnych, aby wybrać foldery i utwory.

Jak czyścić system?

Odłącz urządzenie. Użyj miękkiej, suchej szmatki do wycierania obudowy. Nie używaj płynów, sprayów ani ściernych środków czyszczących. Do czyszczenia soczewki CD użyj specjalnej płyty czyszczącej.

Jaka jest moc wyjściowa głośników?

System zapewnia moc wyjściową 2 x 10 W RMS, oferując czysty i zrównoważony dźwięk w większości pomieszczeń.

Jak zresetować system do ustawień fabrycznych?

Gdy urządzenie jest włączone, naciśnij i przytrzymaj przycisk Stop przez około 5 sekund, aż na wyświetlaczu pojawi się RESET. Wszystkie ustawienia zostaną wyczyszczone.

Czy system obsługuje wejście audio z urządzeń zewnętrznych?

Tak, na panelu przednim znajduje się 3.5mm wejście AUX. Podłącz urządzenie za pomocą kabla AUX i wybierz AUX jako źródło.

Pilot nie działa. Co powinienem zrobić?

Sprawdź, czy baterie są prawidłowo włożone (biegunowość +/-) i nie są wyczerpane. Wymień w razie potrzeby. Upewnij się, że między pilotem a czujnikiem systemu nie ma przeszkód.

Czy mogę słuchać słuchawek w tym systemie?

Tak, system posiada gniazdo słuchawkowe 3.5mm z przodu. Włożenie słuchawek automatycznie wyciszy głośniki.

INSTRUKCJA OBSŁUGI BB15PK BLAUPUNKT

Przenośny radioodtwarzacz kasetowy CD/USB

Ważne instrukcje dotyczące bezpieczeństwa

Przestroga:

Aby zmniejszyć ryzyko porażenia prądem, nie wolno demontować pokrywy ani tylnej części urządzenia. Wewnątrz urządzenia nie znajdują się elementy przeznaczone do samodzielnej naprawy przez użytkownika. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.

Objaśnienie symboli graficznych:

Symbol błyskawicy zakończonej strzałką umieszczonej w trójkącie równobocznym ostrzega użytkownika przed nieizolowanym „niebezpiecznym napięciem” w obrębie obudowy urządzenia, które może osiągnąć wielkość grożącą porażeniem prądem elektrycznym.

Znak wykrzyknika w trójkącie równobocznym ostrzega użytkownika, że w tym momencie przedstawione są ważne informacje dotyczące obsługi i konserwacji sprzętu w dokumentacji, dołączonej do urządzenia.

Prosimy o przeczytanie tej instrukcji przed przystąpieniem do obsługi urządzenia, aby zapoznać się z jego funkcjami i wykorzystać je zgodnie z przeznaczeniem. Zapewni to długotrwałą, bezawaryjną obsługę urządzenia i przyjemność z użytkowania.

Ważne informacje

• Należy zachować instrukcję obsługi oraz informacje dotyczące bezpieczeństwa w celu wykorzystania ich w przyszłości. • Nie należy dopuszczać do tego, aby na urządzenie kapała lub wylewała się ciecz. Nie wolno też używać go w wilgotnych miejscach, jak np. łazienka. • Nie wolno instalować tego urządzenia w następujących miejscach: Wystawionych na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejników. • Kłaść go na wierzchu innego sprzętu stereofonicznego który wydziela ciepło. • Blokując wentylację lub w zapylonym miejscu. • W miejscach narażonych na ciągłe drgania. • W miejscach o wysokiej wilgotności. • Nie wolno stawiać urządzenia w pobliżu świecie lub otwartego ognia. - Urządzenia można używać wyłącznie w sposób opisany w niniejszej instrukcji. - Przed pierwszym włączeniem zasilania należy upewnić się, że zasilacz został prawidłowo podłączony. - Pamięć USB podłącza się bezpośrednio lub przy użyciu przedłużacza USB o długości do 25 cm.

Ze względów bezpieczeństwa nie należy demontować obudów ani uzyskiwać dostępu do wnętrza urządzenia. Urządzenie powinno być naprawiane przez wykwalifikowany personel serwisu.

Nie wolno rozkręcać urządzenia ani otwierać jego obudowy, gdyż wewnątrz nie ma żadnych części, które mogłyby być naprawiane przez użytkownika. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Przeczytać instrukcje – przed korzystaniem z urządzenia należy przeczytać całość instrukcji obsługi oraz informacje o bezpieczeństwie.
2. Zachować instrukcje – należy zachować instrukcje użytkowania i obsługi w celu wykorzystania ich w przyszłości.
3. Przestrzegać ostrzeżeń – należy postępować zgodnie z wszystkimi ostrzeżeniami zamieszczonymi na urządzeniu oraz zgodnie z instrukcją obsługi.
4. Przestrzegać instrukcji – należy postępować zgodnie z instrukcją obsługi oraz wskazówkami dla użytkownika.
5. Instalacja – należy ustawić urządzenie zgodnie z instrukcjami producenta.
6. Źródła zasilania – urządzenie powinno być zasilane wyłącznie ze źródeł o parametrach podanych na oznaczeniach na kablu zasilania. Jeżeli użytkownik nie jest pewien, jakiego rodzaju zasilaniem dysponuje w domu, powinien skontaktować się ze sprzedawcą urządzenia lub lokalnym dostawcą energii elektrycznej.
7. Uziemienie lub polaryzacja zasilania – urządzenie nie musi być uziemione. Należy upewnić się, że wtyczka jest do końca włóżona do gniazdka sieciowego lub przedłużacza, aby nie dopuścić do odsłonięcia bolców lub styków. Niektóre wersje urządzenia mogą być wyposażone w spolaryzowaną wtyczkę prądu przemiennego (z jednym bolcem szerszym). Tę wtyczkę można włożyć do gniazdka sieciowego tylko w jeden sposób. Jest to funkcja zabezpieczająca. Jeśli nie można włożyć wtyczki do gniazda, należy spróbować ją odwrócić. Jeśli wtyczka nadal nie pasuje do gniazda, należy zlecić elektrykowi jego wymianę. Nie wolno zdejmować zabezpieczeń z wtyczki spolaryzowanej. Gdy korzysta się z przedłużacza lub kabla zasilania innego niż dostarczony razem z urządzeniem, powinny mieć właściwe wtyczki oraz atest bezpieczeństwa wymagany w danym kraju.
8. Zabezpieczenie kabla zasilania – kable zasilania należy poprowadzić w taki sposób, aby nie można było po nich chodzić, przycisnąć lub przyciąć postawionymi przedmiotami. Zwrócić szczególną uwagę na wtyczki, gniazdka sieciowe i miejsca, w którym kable są wyprowadzone z urządzenia.
9. Przeciążanie – nie wolno przeciągać gniazdek ściennych, przedłużaczy i rozdzielaczy elektrycznych, ponieważ grozi to wybuchem pożaru lub porażeniem prądem elektrycznym.
10. Wentylacja – urządzenie musi być poprawnie wentylowane. Nie wolno ustawiać urządzenia na łóżku, sofie lub podobnych powierzchniach. Nie wolno przykrywać urządzenia obrusami, serwetkami, gazetami itd.
11. Ciepło – nie ustawiać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, promienniki, piece lub innych urządzeń (również wzmacniacze) wytwarzających ciepło. Nie stawiać na urządzeniu zapalonych świec i innych źródeł otwartego ognia.
12. Woda i wilgoć – aby zmniejszyć zagrożenie pożarem lub porażeniem elektrycznym, nie wolno narażać urządzenia na bezpośrednie działanie deszczu, wody i wilgoci, jak np. w saunie czy w łazience. Nie używać niniejszego urządzenia w pobliżu wody, na przykład obok wanny, umywalki, zlewu kuchennego lub balii, w wilgotnej piwnicy lub w pobliżu basenu (lub w podobnych miejscach).
13. Przedmioty i ciecze w urządzeniu – nie należy wciskać jakichkolwiek przedmiotów przez otwory urządzenia, ponieważ mogą one zetknąć się z punktami niebezpiecznego napięcia i podzespołami, co może wywołać pożar lub porażenie prądem. Pod żadnym pozorem nie należy rozlewać jakichkolwiek cieczy na powierzchni urządzenia. Nie wolno kłaść na wierzchu urządzenia przedmiotów zawierających ciecze.
14. Czyszczenie – należy zawsze odłączyć urządzenie od gniazdka sieciowego przed czyszczeniem. Kurz dookoła głośnika można usunąć suchą szmatką. Jeśli do czyszczenia ma być użyty aerozol, nie należy kierować rozpylanego strumienia bezpośrednio na urządzenie, ale na szmatkę. Należy uważać, aby nie uszkodzić jednostek napędowych.
15. Wyposażenie dodatkowe – nie wolno używać akcesoriów, które nie są dopuszczone przez producenta, gdyż mogą stwarzać zagrożenie.
16. Akcesoria – nie wolno ustawiać urządzenia na niestabilnym wózku, stojaku, statywie, wsporniku czy stole. Urządzenie może ulec przewróceniu i uszkodzeniu oraz spowodować poważne obrażenia u dziecka lub osoby dorosłej. Należy używać wyłącznie wózków, stojaków, statywów, wsporników i stołów określonych przez producenta albo sprzedawanych wraz z urządzeniem. Montaż urządzenia należy przeprowadzać zgodnie z instrukcjami producenta, przy użyciu zestawu montażowego zalecanego przez producenta.
17. Przenoszenie urządzenia – urządzenie umieszczone na wózku należy przesuwać bardzo ostrożnie. Gwałtowne zatrzymanie, zbyt duża siła lub nierówne powierzchnie mogą spowodować przewrócenie wózka wraz z urządzeniem.
18. Okres nieużywania urządzenia – kabel zasilania urządzenia należy odłączyć od gniazdka sieciowego w trakcie burz z wyładowaniami atmosferycznymi lub gdy urządzenie nie będzie używane przez dłuższy czas.
19. Serwisowanie – nie należy próbować własnoręcznego przeglądania urządzenia. Otwieranie pokrywy może spowodować kontakt z niebezpiecznym napięciem i narazić użytkownika na inne niebezpieczeństwa. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.
20. Gdy urządzenie nie jest używane, należy odłączyć jego wtyczkę zasilania od gniazdka sieciowego. Gdy urządzenie jest podłączone do źródła zasilania, znajduje się w trybie czuwania i nie jest całkowicie wyłączone.
21. Części zamienne – przy wymianie części należy sprawdzić, czy pracownik serwisu użył części zamiennych zalecanych przez producenta lub też czy części są identyczne jak część oryginalna. Dokonywanie wymiany na niezatwierdzone części grozi wybuchem pożaru, porażeniem prądem elektrycznym lub innymi niebezpieczeństwami.
22. Główne bezpieczniki – aby zabezpieczyć w sposób ciągły urządzenie przed pożarem, należy używać bezpieczników właściwego typu i parametrów. Parametry bezpieczników w danym zakresie napięcia są zaznaczone na urządzeniu.
23. Nie wolno zwiększać głośności przy słuchaniu części utworu o małej głośności lub przy braku wejściowego sygnału audio. W innym wypadku może dojść do uszkodzenia głośnika przy gwałtownym wzroście natężenia sygnału.
24. Jedynym sposobem całkowitego odłączenia urządzenia od źródła zasilania jest odłączenie kabla zasilania z gniazdka zasilania lub z urządzenia. Gniazdko sieciowe lub wejście kabla zasilania do urządzenia muszą być zawsze dostępne w trakcie używania produktu.
25. Urządzenie powinno się ustawić w pobliżu gniazdka sieciowego lub przedłużacza i w taki sposób, aby zawsze było dostępne.
26. Maksymalna temperatura otoczenia urządzenia wynosi 35°C.
27. Wskazówki dotyczące wyładowań elektrostatycznych – jeśli działanie urządzenia jest zakłócone wyładowaniami elektrostatycznymi, należy go wyłączyć i ponownie włączyć lub przenieść urządzenie w inne miejsce.
28. Bateria

a. Baterie nie mogą być narażone na działanie nadmiernego ciepła, jak np. promieni słonecznych, ognia itp. b. Podczas utylizacji baterii należy zwrócić uwagę na aspekty ochrony środowiska. c. Przestroga dotycząca używania baterii: aby nie dopuścić do rozszczelnienia baterii, które może spowodować obrażenia ciała bądź uszkodzenie urządzenia:

- Podczas wkładania baterii zwrócić uwagę na jej polaryzację (+ i -).

- Nie wolno jednocześnie używać różnych baterii — starych i nowych baterii standardowych i alkalicznych itd.

- Należy wyjąć baterie z urządzenia, gdy nie będzie ono używane przez dłuższy czas.

OSTRZEŻENIE

Urządzenie nie powinno być używane przez osoby (w tym dzieci) o obniżonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby z niewystarczającą wiedzą i doświadczeniem, jeśli nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i nie zostały poinstruowane jak bezpiecznie używać urządzenia. Obecność osób dorosłych jest wymagana, jeśli urządzenie obsługują dzieci; pozwoli to zapewnić bezpieczne korzystanie z urządzenia.

1. Nie wolno pozostawić pracującego urządzenia bez nadzoru! Należy wyłączać urządzenie, gdy nie jest ono używane, nawet przez krótką chwilę.
2. Urządzenia nie wolno obsługiwać za pośrednictwem zewnętrznego zegara z układem czasowym ani za pomocą oddzielnego układu ze zdalnym sterowaniem.
3. Aby uniknąć zagrożenia w przypadku uszkodzenia przewodu zasilania, wymianę powinien wykonać producent, autoryzowany punkt serwisowy lub inna osoba posiadająca odpowiednie kwalifikacje.
4. Przed przystąpieniem do obsługi urządzenia należy sprawdzić, czy jego napięcie odpowiada napięciu występującemu w lokalnej sieci zasilającej.
5. Nie wolno zakrywać otworów wentylacyjnych urządzenia np. gazetami, obrusem, zasłonami itp. Należy upewnić się, że nad urządzeniem jest co najmniej 20 cm wolnego miejsca, a z każdej jego strony — co najmniej 5 cm.
6. Nie należy dopuszczać do tego, aby na urządzenie kapała lub wylewała się ciecz, ani nie należy stawiać na nim przedmiotów wypełnionych cieczami, takich jak wazony.
7. Aby uniknąć pożaru lub porażenia prądem elektrycznym, należy chronić urządzenie przed gorącymi miejscami, działaniem deszczu, wilgoci i pyłu.
8. Nie wolno ustawiać urządzenia w pobliżu jakichkolwiek źródeł wody, np. kranów, wanien, pralek lub basenów pływackich. Urządzenie należy ustawić na równym i stabilnym podłożu.
9. Nie wolno narażać urządzenia na silne pole magnetyczne.
10. Nie wolno stawiać urządzenia bezpośrednio na wzmacniaczu lub amplitunerze.
11. Nie wolno stawiać urządzenia w wilgotnym miejscu, gdyż wilgoć ma szkodliwy wpływ na podzespoły elektryczne.
12. Po wniesieniu urządzenia z zimnego do ciepłego miejsca lub do wilgotnego miejsca może dojść do kondensacji wilgoci na soczewce wewnątrz odtwarzacza. W takiej sytuacji urządzenie nie będzie działać prawidłowo. Należy pozostawić włączone urządzenie na około jedną godzinę, aby umożliwić odparowanie wilgoci.
13. Nie wolno czyścić urządzenia rozpuszczalnikami chemicznymi, gdyż mogą one zniszczyć lakier obudowy. Urządzenie wyciera się czystą, suchą lub nieznacznie zwilżoną ściereczką.
14. Podczas wyciągania wtyczki z gniazdka ściennego należy zawsze ciągnąć za wtyczkę, nigdy za kabel zasilania.
15. Gdy włączone urządzenie jest używane w pobliżu włączonego telewizora, może to być źródłem zakłóceń obrazu w postaci linii na ekranie. Zależy to od pasma fal transmisji TV. Nie oznacza to nieprawidłowego działania urządzenia ani telewizora. Jeśli są widoczne takie linie, należy odsunąć urządzenie od telewizora.
16. Wtyczka sieciowa jest używana do odłączania napięcia zasilającego i powinna być zawsze dostępna.
17. Aby zachować głowicę laserową do odczytu płyt CD w czystości, nie wolno jej dotykać i zawsze zamykać kieszeń na płyty.
18. W trakcie odtwarzania płyta obraca się z dużą prędkością. NIE WOLNO podnosić ani przesuwać urządzenia podczas odtwarzania, gdyż może to być przyczyną uszkodzenia płyty lub samego urządzenia.
19. Przed przeniesieniem urządzenia w inne miejsce lub na czas przeprowadzki należy wyjąć płytę i zamknąć kieszeń na płyty. Następnie należy wyłączyć zasilanie i odłączyć kabel zasilania. Przenoszenie urządzenia z płytą w kieszeni może być przyczyną jego uszkodzenia.
20. Po odtworzeniu płyty należy umieścić w opakowaniu. Nie wolno wystawiać płyt na bezpośrednie działanie promieni słonecznych i źródła ciepła. Nie wolno zostawiać płyt wewnątrz samochodu zaparkowanego w pełnym słońcu.
21. Nie wolno dotykać strony płyt bez etykiety. Trzymać płyty za krawędź, aby nie pozostawić odcisków palców. Pył, odciski palców lub zadrapania płyt mogą być przyczyną niepoprawnego działania odtwarzacza. Nie wolno naklejać karteczek lub taśmy samoprzylepnej na płytę.

1. Do czyszczenia płyty używa się czystej, niepozostawiającej klaczków ściereczki. Zaczyna się czyszczenie ruchem prostoliniowym od środka płyty do jej krawędzi, używając do tego celu powszechnie dostępnych środków czyszczących lub środków antystatycznych do płyt winylowych.
2. Aby nie dopuścić do ewentualnej utraty słuchu, nie wolno słuchać głośno muzyki przez dłuższy czas.

OSTRZEŻENIE: ŹRÓDŁO PROMIENIOWANIA

PRODUKT LASEROWY KLASY 1 LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Ta etykieta oznacza, że wewnątrz urządzenia znajdują się podzespoły laserowe. Otwarcie pokrywy kieszeni na płyty CD i pominięcie blokad zabezpieczających naraża użytkownika na działanie promieniowania laserowego. Nie wolno patrzeć się na wiązkę lasera podczas pracy urządzenia.

PRZED ROZPOCZĘCIEM PRACY

Uwagi: dotyczące płyt kompaktowych.

Ponieważ zabrudzone, uszkodzone lub odkształcone płyty mogą być przyczyną uszkodzenia urządzenia, należy zwrócić uwagę na następujące elementy:

a. Płyty kompaktowe, których można używać. Można używać tylko wskazanych poniżej płyt.

b. Płyty CD wyłącznie z cyfrowym dźwiękiem audio.

UWAGA

CE

Niniejsze urządzenie spełnia wymagania dyrektyw europejskich dotyczących zakłóceń radiowych.

Produkt został wyprodukowany z wysokiej jakości materiałów i podzespołów, które można poddać recyklingowi i ponownie użyć.

Jeśli na urządzeniu znajduje się znak przekreślonego kosza na śmieci, oznacza to, że produkt jest objęty postanowieniami dyrektywy europejskiej 2002/96/WE. Należy zapoznać się z wymaganiami dotyczącymi lokalnego systemu zbiórki odpadów elektrycznych i elektronicznych. Należy postępować zgodnie z lokalnymi przepisami. Nie wolno wyrzucać tego produktu razem ze zwykłymi odpadami domowymi. Prawidłowe usunięcie starego produktu zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Urządzenie jest wyposażone w baterie objęte dyrektywą europejską 2006/66/WE. Baterii nie wolno wyrzucać razem z odpadami gospodarstwa domowego. Należy zapoznać się z lokalnymi przepisami dotyczącymi oddzielnej zbiórki baterii, ponieważ prawidłowa utylizacja zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Informacje o ochronie środowiska naturalnego

Opakowanie zawiera tylko niezbędne elementy. Dołożono wszelkich starań, aby trzy materiały składowe opakowania były łatwe do oddzielenia: karton (pudełko), pianka polistyrenowa (zabezpieczenia wewnątrz) i polietylen (torebki, arkusz ochronny).

Urządzenie wyprodukowano z materiałów, które można poddać recyklingowi i użyć ponownie po ich demontażu przez wyspecjalizowaną firmę. Należy przestrzegać lokalnych przepisów dotyczących utylizacji materiałów opakowaniowych, zużytych baterii i niepotrzebnych urządzeń.

Nagrywanie i odtwarzanie materiałów może wymagać uzyskania zgody. Patrz ustawa o prawach autorskich i prawach wykonawców/artystów.

LOKALIZACJA ELEMENTÓW STEROWANIA

FUNKCJE ELEMENTÓW STEROWANIA

1. Głośniki (lewy I prawy)
2. Przycisk FOLD+/+10
3. Przycisk PROG./P-MODE
4. Przycisk zatrzymania odtwarzania CD/USB
5. Przycisk przejścia do poprzedniego utworu/przewijania do tyłu
6. Wskaźnik zasilania
7. Wyświetlacz LCD
8. Wskaźnik stereofonicznej transmisji FM
9. Przycisk przejścia do następnego utworu/przewijania do przodu
10. Przycisk odtwarzania/pauzy/trybu czuwania
11. Kieszeń kasety
12. Kieszeń płyt CD
13. Wybór pasma
14. Skala
15. Pokrętło strojenia
16. Przycisk odtwarzania kasety
17. Przycisk przewijania kasety do tyłu
18. Przycisk przewijania kasety do przodu
19. Przycisk zatrzymania/otwarcia kieszeni kasety
20. Przycisk wstrzymania odtwarzania kasety
21. Przycisk X-BASS
22. Regulator głośności
23. Port USB
24. Przełącznik funkcji
25. Uchwyt
26. Antena teleskopowa FM
27. Drzwiczki komory baterii
28. Gniazdo zasilania sieciowego
29. Gniazdo do podłączenia odtwarzacza MP3
30. Przycisk nagrywania

ŹRÓDŁO ZASILANIA

Urządzenie może być zasilane z sieci elektrycznej oraz z baterii.

Zasilanie z sieci elektrycznej

Podłącz jedną wtyczkę kabla zasilania do gniazda w urządzeniu, a drugą wtyczkę do gniazda ściennego. Baterie zostaną automatycznie odłączone.

Zasilanie z baterii

Otwórz drzwiczki komory baterii. Włóż 6 baterii UM-1/D (nie wchodzą w skład zestawu) do komory. Przestrzegaj wskazanej polaryzacji.

PRZESTROGA

Należy wyjąć baterie z urządzenia, gdy nie będzie ono używane przez dłuższy czas. Baterie zawierają substancje chemiczne, dlatego też należy je prawidłowo utylizować.

FUNKCJE PODSTAWOWE

Włączanie urządzenia

Ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX lub RADIO.

UWAGA: jeśli w trybie CD/MP3/USB/AUX lub TAPE urządzenie nie jest używane przez 15 minut, zostanie automatycznie przełączone w tryb czuwania. Aby ponownie włączyć urządzenie, naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania.

Wskazówki dotyczące wyładowań elektrostatycznych - jeśli działanie urządzenia jest zakłócone wyładowaniami elektrostatycznymi, należy go wyłączyć i ponownie włączyć.

Regulacja głośności

Obracaj pokrętło głośności w prawo lub w lewo, aby zwiększyć/zmniejszyć głośność.

Uwypuklenie tonów niskich

Naciśnij przycisk X-BASS, aby uwypuklić tony niskie.

OBSŁUGA RADIA

Strojenie stacji radiowych

1. Ustaw przełącznik funkcji w położenie RADIO.
2. Przesuń przełącznik pasma i wybierz żądane pasmo częstotliwości: AM/FM ST.
3. Dostrój się do żądanej stacji, obracając pokrętło strojenia.
4. Obracaj pokrętło głośności, aby wybrać komfortowy poziom głośności.
5. Wysuń do końca teleskopową antenę, jeśli słuchasz audycji radiowych w paśmie FM. Wsuwaj i wysuwaj antenę, aby uzyskać najlepszy odbiór audycji radiowej AM lub przenieś urządzenie na otwartą przestrzeń. Uwaga: Wskaźnik FM STEREO włączy się, jeśli odbiera się stereofoniczną audycję radiową FM.
6. Aby wyłączyć radio, ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX lub TAPE.

OBSŁUGA MAGNETOFONU

Odtwarzanie muzyki z kasety

Należy naprężyć taśmę w kasecie przed jej włożeniem do urządzenia. Wóż ołówek lub długopis w otwór kasety i obracaj go, aby naprężyć taśmę. Naciśnij przycisk zatrzymania/otwarcia, aby otworzyć kieszeń kasety.

Włóż kasetę do kieszeni (część z widoczną taśmą skierowana do góry i pełna szpula z lewej strony), dociśnij do końca i zamknij kieszeń. Nie wolno dotykać taśmy. Ustaw przełącznik taśmy w położeniu TAPE i naciśnij przycisk odtwarzania kasety. Aby zatrzymać odtwarzanie, naciśnij przycisk zatrzymania/otwarcia kieszeni. Aby wyjąć kasetę, ponownie naciśnij przycisk zatrzymania/otwarcia kieszeni.

Automatyczne zatrzymanie

Po dojściu do końca taśmy podczas odtwarzania wbudowany układ automatycznego zatrzymania przerwie odtwarzanie.

Nagrywanie CD/MP3

1. Włóż kasetę z taśmą.
2. Ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX.
3. Włóż płytę do kieszeni na płyty i wybierz utwór, który chcesz nagrać.
4. Naciśnij przycisk nagrywania, przycisk odtwarzania uaktywni się automatycznie. Naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania płyty, aby rozpocząć odtwarzanie. Rozpocznie się nagrywanie.
5. KASOWANIE: nagranie na poprzednio zarejestrowanym materiale powoduje jego skasowanie; nowe nagranie zastąpi stare.

Nagrywanie z USB

1. Włóż kasetę z taśmą.
2. Ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX.
3. Podłącz pamięć USB do portu USB i wybierz utwór, który chcesz nagrać.
4. Naciśnij przycisk nagrywania, przycisk odtwarzania uaktywni się automatycznie. Naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania, aby rozpocząć odtwarzanie. Rozpocznie się nagrywanie.
5. KASOWANIE: nagranie na poprzednio zarejestrowanym materiale powoduje jego skasowanie; nowe nagranie zastąpi stare.

Dbałość o mechanizm magnetofonu

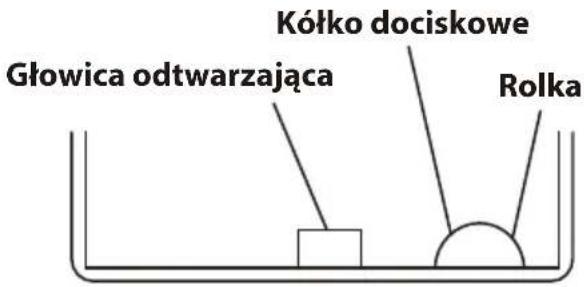

Co 10 godzin pracy urządzenia należy wyczyścić głowicę i kółko dociskowe/rolkę.

Głowica odtwarzająca i powierzchnia rolki dociskowej są delikatne i nie wolno ich dotykać metalowymi przedmiotami, jak np. wkrętakiem. Podzespoły magnetofonu można łatwiej wyczyścić, naciskając przycisk odtwarzania w celu wysunięcia głowicy i rolki dociskowej. Po wyczyszczeniu mechanizmu należy nacisnąć przycisk zatrzymania. Po wyłączeniu zasilania i pozostawieniu włączonego przycisku odtwarzania może dojść do uszkodzenia rolki dociskowej. W żadnym wypadku nie wolno smarować części maszyny.

OBSŁUGA CD/MP3

Płyty, które można odtwarzać

Urządzenie umożliwia odtwarzanie wszystkich płyt audio CD, sfinalizowanych cyfrowych płyt MP3, WMA CD-R, sfinalizowanych, cyfrowych płyt audio CD-R i płyt CD/CD-R/CD-RW w formacie CD-DA.

Ładowanie płyty

1. Ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX.
2. Otwórz kieszeń płyty CD. Na wyświetlaczu pojawi się komunikat „OP”.
3. Włóż płytę do kieszeni (etykietą do góry).
4. Zamknij pokrywę kieszeni płyt. Całkowita liczba utworów jest wyświetlana na ekranie po zakończeniu odczytu.
5. Aby wyjąć płytę CD, naciśnij przycisk zatrzymania/otwarcia kieszeni w celu otwarcia, złap płytę za krawędzie i wyjmij ją.

Uwaga:

Aby zapewnić poprawne działanie urządzenia, należy poczekać aż do ukończenia odczytu płyty przez odtwarzacz.

Gdy w odtwarzaczu nie ma płyty lub płyta jest włożona odwrotnie (etykietą w dół), zostanie wyświetlony komunikat „nód”.

Odtwarzanie płyty

1. Naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania, aby uruchomić odtwarzanie. Odtwarzanie rozpocznie się od utworu 1, wskaźnik „▶” pojawi się na wyświetlaczu. Aby przerwać odtwarzanie, naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania. Wskaźnik „▶” i numer bieżącego utworu pojawią się na wyświetlaczu. Aby wznowić odtwarzanie, naciśnij ponownie przycisk odtwarzania/wstrzymania/trybu czuwania.
2. Aby zatrzymać odtwarzanie, naciśnij przycisk zatrzymania/USB; na wyświetlaczu pojawi się całkowita liczba utworów.

Wybór żądanego utworu/miejsca

Aby wybrać żądany utwór

Naciskaj kolejno przycisk przejścia do następnego/poprzedniego utworu/przewijania do przodu/do tyłu w trakcie zatrzymania/odtwarzania aż do wyświetlenia numeru żądanego utworu.

Naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania, aby uruchomić odtwarzanie.

Aby znaleźć określone miejsce w utworze w trakcie odtwarzania (przeszukiwanie utworu z dużą prędkością)

Naciśnij i przytrzymaj przycisk przejścia do następnego/poprzedniego utworu/przewijania do przodu/do tyłu, aby wykonać przewijanie bieżącego utworu z dużą prędkością do określonego miejsca, a następnie zwolnij przycisk. Odtwarzanie rozpocznie się od tego miejsca.

Aby wybrać utwór, którego numer jest większy od 10 (tylko płyty MP3)

Aby wybrać utwór/ścieżkę, której numer jest większy od 10, naciśnij przycisk FOLD+/+10, aby każdorazowo przeskoczyć do przodu/do tyłu o 10 utworów, a następnie naciśnij przycisk przejścia do następnego/poprzedniego utworu/przewijania do przodu/do tyłu, aby wybrać żądany utwór. Aby przykładowo wybrać 17-ty utwór, naciśnij przycisk FOLD+/+10, a następnie sześciokrotnie przycisk przejścia do przodu.

Aby wybrać żądany folder (tylko wtedy, gdy płyta MP3 zawiera więcej niż jeden folder)

Aby pominąć żądany folder podczas odtwarzania, naciśnij i przytrzymaj przycisk FOLD+/+10 przez około 2 sekundy, aby przejść do następnego/poprzedniego folderu.

Programowanie ścieżek

Programowanie ścieżek jest możliwe tylko w trybie zatrzymania. W pamięci odtwarzacza można zaprogramować w dowolnej kolejności do 20 utworów CD/99 ścieżek MP3.

1. W trybie zatrzymania naciśnij przycisk PROG./P-MODE; symbol „PROG” zacznie migać i włączy się wskaźnik „PÓI”.
2. Naciśnij i przytrzymaj przycisk przejścia do następnego utworu/przewijania do przodu, aby wybrać pierwszy utwór do zaprogramowania.
3. Naciśnij przycisk PROG./P-MODE, aby go zatwierdzić. Wskazanie wyświetlacza zmieni się na „PO2”.
4. Powtórz czynności z punktów 2 i 3, aby zapisać inne utwory aż do zaprogramowania wszystkich utworów.
5. Naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania, aby uruchomić odtwarzanie od pierwszego zaprogramowanego utworu.
6. Naciśnij przycisk zatrzymania/USB, aby zatrzymać programowane odtwarzanie.

Aby skasować pamięć (program odtwarzania)

Program można skasować na dwa sposoby:

1. Naciśnij przycisk zatrzymania/USB przy zatrzymanym odtwarzaniu, lub
2. Otwórz kieszeń płyty - program zostanie skasowany.

Powtarzanie odtwarzanie

Aby powtórzyć odtwarzanie jednego utworu

1. Naciśnij raz przycisk PROG./P-MODE w trybie odtwarzania; na wyświetlaczu pojawi się symbol, „”, który zacznie migać. Bieżący utwór będzie odtwarzany wielokrotnie aż do naciśnięcia przycisku zatrzymania/USB.
2. Aby anulować funkcję powtarzania, naciskaj przycisk PROG./P-MODE do momentu, w którym symbol „ ⇌” zniknie z wyświetlacza LCD.

Aby powtórzyć odtwarzanie wszystkich utworów

1. Naciskaj przycisk PROG./P-MODE w trybie odtwarzania aż do zaświecenia się symbolu „ ⇌” na wyświetlaczu; wszystkie utwory na płycie będą powtarzane aż do naciśnięcia przycisku zatrzymania/USB.
2. Aby anulować funkcję powtarzania, naciskaj przycisk PROG./P-MODE do momentu, w którym symbol „ ⇌” zniknie z wyświetlacza LCD.

Aby powtórzyć bieżący folder (tylko MP3)

1. Naciskaj przycisk PROG./P-MODE w trybie odtwarzania aż do zaświecenia się symbolu „ FOLDER” na wyświetlaczu; bieżący folder będzie powtarzany aż do naciśnięcia przycisku zatrzymania/USB.
2. Aby anulować funkcję powtarzania, naciskaj przycisk PROG./P-MODE do momentu, w którym symbol „FOLDER” zniknie z wyświetlacza LCD.

Odtwarzanie losowe

Naciskaj przycisk PROG./P-MODE w trybie odtwarzania aż do zaświecenia się symbolu „RDM” na wyświetlaczu; odtwarzanie losowe rozpocznie się automatycznie od następnego utworu aż do odtworzenia wszystkich utworów, a następnie zatrzyma się. Naciśnij jeden raz przycisk PROG./P-MODE, aby anulować.

OBSŁUGA USB

1. Ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX.
2. Podłącz pamięć USB do wejścia USB i naciśnij przycisk zatrzymania/USB w ciągu 3 sekund. Na wyświetlaczu LCD pojawi się liczba wszystkich ścieżek zapisanych w urządzeniu USB. Naciśnij przycisk odtwarzania/wstrzymania/trybu czuwania, aby uruchomić odtwarzanie. To urządzenie obsługuje pamięci USB o pojemności do 32 GB.
3. Naciśnij przycisk zatrzymania/USB, aby zatrzymać odtwarzanie. Na wyświetlaczu LCD pojawi się liczba wszystkich ścieżek zapisanych w urządzeniu USB, po czym odtwarzanie zatrzyma się.
4. Funkcje odtwarzania z powtarzaniem (powtarzanie 1 utworu, folderu lub wszystkich utworów) zostały opisane w rozdziale „OBSŁUGA CD/MP3”.

PRZESTROGA:

Pamięć USB podłącza się bezpośrednio lub przy użyciu przedłużacza USB o długości do 25 cm.

PODŁĄCZENIE ODTWARZACZA MP3

W urządzeniu jest dostępne gniazdo 3,5 mm MP3 LINK do podłączenia odtwarzacza MP3 oraz innych źródeł celem wzmocnienia sygnału audio.

1. Ustaw przełącznik funkcji w położeniu CD/MP3/USB/AUX.
2. Podłącz kabel audio do gniazda MP3 LINK, a drugi jego koniec do gniazda wyjścia audio w urządzeniu zewnętrznym. Tryb pracy urządzenia zmieni się automatycznie na AUX.
3. Ustaw żądany poziom głośności na tym urządzeniu.
4. Naciśnij przycisk odtwarzania na zewnętrznym źródle sygnału audio (np. odtwarzaczu MP3), aby rozpocząć odtwarzanie.

DANE TECHNICZNE

Dane ogólne

Wymagane zasilanie: 230–240 V ~50 Hz prądu przemiennego

9 V prądu stałego, UM-1/D x 6 szt.

Pobór mocy: 18 W

Gniazdo do podłączenia odtwarzacza MP3: 3,5 mm

Waga: 2,1 kg

Wymiary: 310 (dł.) x 230 (szer.) x 160 (wys.) mm

Temperatura działania: +5 °C - +35 °C

Odbiornik

Odbierane częstotliwości: AM/FM ST

Zakres strojenia: AM: 530–1600 kHz

FM: 88–108 MHz

CD

Głowica optyczna: Laser, 3 wiązki światła

Pasmo przenoszenia: 100 Hz – 16 kHz

Magnetofon

Układ nagrywania: 2 ścieżki, 2 kanały (stereo)

Pasmo przenoszenia: 125 Hz – 6,3 kHz

Zniekształcenia dźwięku: 0,35 % WRMS (JIS)

Audio

Moc wyjściowa: 1,5 W x 2

Akcesoria

Instrukcja obsługi: 1 szt.

Kabel zasilania: 1 szt.

Informacja dla użytkowników o sposobie postępowania ze zużytym sprzętem elektrycznym i elektronicznym.

Symbol przekreślonego kołowego kontenera na odpady umieszczony na produktach informuje, że zużytego sprzętu elektrycznego i elektronicznego nie można wyrzucać wraz z odpadami komunalnymi. Wyrzucając elektrośmieci do kontenera stwarzasz zagrożenie dla środowiska. Segregując i przekazując do przetworzenia, odzysku, recyklingu oraz utylizacji zużyte urządzenia elektryczne i elektroniczne chronisz środowisko przed zanieczyszczeniem i skażeniem, przyczyniasz się do zmniejszenia stopnia wykorzystania zasobów naturalnych oraz obniżenia kosztów produkcji nowych urządzeń.

Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać bezpośrednio od sprzedawcy lub w firmie Blaupunkt Competence Centre, 2N-Everpol Sp. z o.o., ul. Puławska 403A, 02-801 Warszawa, tel. [phone], email: [e-mail]

Enjoy it.

W przypadku pytań lub problemów

prosimy o kontakt z naszym serwisem.

Wszelkie prawa zastrzeżone. Wszystkie nazwy marek są zarejestrowanymi

znakami towarowymi należącymi do odpowiednich podmiotów.

Dane i parametry techniczne mogą ulec zmianie bez wcześniejszego uprzedzenia.
