AP215ABT - Głośnik Vonyx - Bezpłatna instrukcja obsługi

Marka	Vonyx
Model	AP215ABT
Typ produktu	Aktywny głośnik z wbudowanym wzmacniaczem
Wymiary (około)	450 x 400 x 700 mm
Waga (około)	20 kg
Zasilanie	220-240 V AC, 50 Hz
Bezpiecznik	10-16 A, wymienny na identyczny model
Odtwarzacz multimediów	USB, SD, Bluetooth, MP3
Wejścia mikrofonowe	2 x Jack 6,35 mm, 2 x XLR
Wejścia liniowe	2 x RCA, 2 x XLR
Wejście pomocnicze	Jack 3,5 mm
Wyjścia liniowe	2 x XLR (dla dodatkowego głośnika)
Korektor	5 pasm: 100 Hz, 400 Hz, 1 kHz, 4 kHz, 10 kHz
Pilot zdalnego sterowania	Tak, z funkcjami: włącz/wyłącz, tryb, wyciszenie, korektor, odtwarzanie/pauza, głośność, utwór, powtórka, klawiatura numeryczna
Diody LED sygnalizacyjne	Power (włączone), Clip (przeciążenie)
Zakres temperatury pracy	5°C do 35°C
Zastosowanie	Tylko do użytku wewnątrz
Konserwacja i czyszczenie	Tylko sucha szmatka, bez środków chemicznych
Bezpieczeństwo	Nie otwierać, nie narażać na wilgoć, odłączyć przed konserwacją
Części zamienne i naprawialność	Bezpiecznik wymienny przez użytkownika; inne naprawy przez autoryzowanego technika
Informacje ogólne	Instrukcja dostępna w kilku językach; certyfikat CE

Często zadawane pytania - AP215ABT Vonyx

Jak podłączyć mikrofon do głośnika AP215ABT?

Podłącz mikrofon do jednego z wejść z tyłu: użyj gniazda jack 6,35 mm lub XLR. Następnie ustaw poziom mikrofonu za pomocą odpowiedniego pokrętła.

Jak sparować smartfon przez Bluetooth?

Naciśnij przycisk MODE na pilocie lub panelu przednim, aby wybrać tryb BT. Na smartfonie wyszukaj urządzenia Bluetooth i wybierz 'VONYX'. Jeśli zostanie poproszone o hasło, wpisz '0000'.

Co zrobić, jeśli dźwięk jest przesterowany lub zapala się dioda Clip?

Dioda Clip wskazuje zbyt wysoki poziom sygnału. Zmniejsz głośność master lub poziomy wejściowe (mikrofon, linia, MP3), aby uniknąć uszkodzenia głośnika.

Jak korzystać z odtwarzacza USB lub SD?

Włóż pendrive USB lub kartę SD z plikami MP3 do odpowiednich portów. Naciśnij MODE, aby wybrać źródło USB lub SD. Użyj przycisków odtwarzania/pauzy i nawigacji, aby sterować odtwarzaniem.

Czy mogę używać głośnika na zewnątrz?

Nie, głośnik jest przeznaczony tylko do użytku wewnątrz. Nie narażaj go na deszcz ani wilgoć, aby uniknąć ryzyka porażenia prądem.

Jak czyścić głośnik?

Użyj suchej, miękkiej szmatki. Nigdy nie używaj środków chemicznych, rozpuszczalników ani aerozoli, ponieważ mogą uszkodzić powłokę.

Jak wymienić bezpiecznik?

Najpierw odłącz głośnik. Otwórz uchwyt bezpiecznika z tyłu małym śrubokrętem, wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu (10-16 A). Zamknij uchwyt bezpiecznika.

Głośnik nie włącza się, co robić?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko działa. Jeśli bezpiecznik jest przepalony, wymień go. Jeśli problem nie ustąpi, skontaktuj się z technikiem.

Jak podłączyć drugi głośnik?

Użyj wyjść liniowych XLR z tyłu, aby podłączyć dodatkowy aktywny głośnik. Możesz w ten sposób rozszerzyć zasięg dźwięku.

Co zrobić w przypadku długotrwałego nieużywania?

Odłącz głośnik od sieci. Jeśli zawiera akumulator kwasowo-ołowiowy (nie wymieniony tutaj), ładuj go co 3 miesiące. Przed ponownym użyciem pozwól mu osiągnąć temperaturę pokojową, aby uniknąć kondensacji.

INSTRUKCJA OBSŁUGI AP215ABT Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zastaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

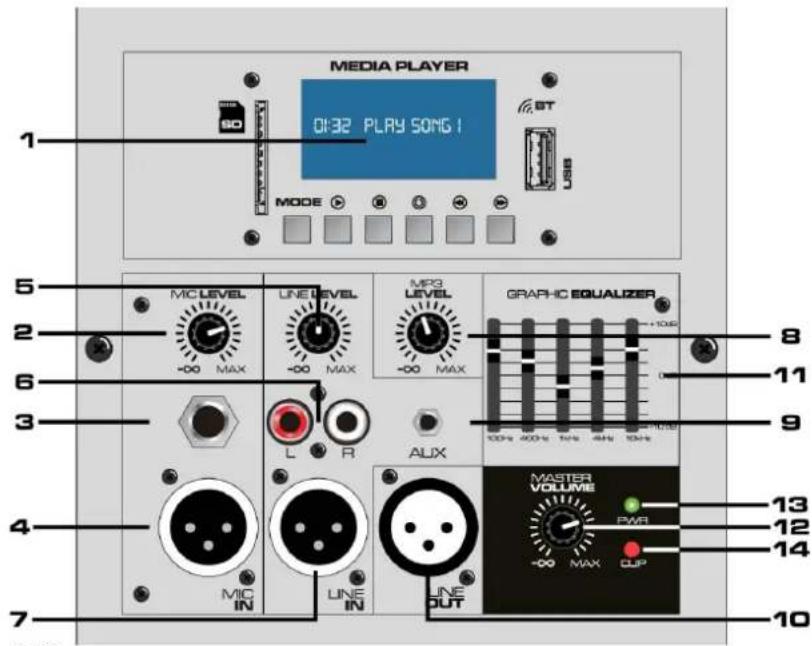

PANEL TYLNY

1. Media Player Dtwarzanie muzyki z pamięci SD lub USB.
2. MIC Level Regulacja poziomu głośności mikrofonu.
3. Wejścia mikrofonowe Wejście Jack 6.3mm służące do podłączenia mikrofonu.
4. Wejścia mikrofonowe Wejście XLR służące do podłączenia mikrofonu.
5. Line Level Regulacja poziomu głośności wejść liniowych.
6. Wejścia liniowe RCA służące do podłączenia urządzeń audio z sygnałem o poziomie liniowym (np. mikser, odtwarzacz CD)
7. Wejścia liniowe XLR Wejście XLR służące do podłączenia urządzeń audio z sygnałem o poziomie liniowym (np. mikser, odtwarzacz CD)
8. Poziom głośności MP3 Regulacja poziomu głośności odtwarzacza MP3.
9. Aux Wejścieux Wejście jack 3.5mm do podłączenia urządzeń audio z wyjściem liniowym (np. telefon komórkowy, odtwarzacz CD)
10. Wyjścia liniowe Wyjścia XLR służące do podłączenia dodatkowej kolumny aktywnej lub innego urządzenia z wejściem liniowym.
11. Equalizer 5-pasmowy korektor graficzny dla sygnału master. Regulacja częstotliwości 100Hz, 400Hz, 1kHz, 4kHz, 10kHz.
12. Master Volume Regulacja głośności całego zestawu nagłośnieniowego.
13. PWR Wskaźnik zasilania.
14. CLIP Wskaźnik przesterowania. Dioda się zapala, gdy poziom głośności jest zbyt wysoki. Jeśli dioda świeci stale, należy koniecznie zmniejszyć poziom głośności, aby zapobiec uszkodzeniu sprzętu.

PILOT ZDALNEGO STEROWANIA

1. Power

Włączony/Wyłączony

1. Mode

Naciśnij, aby przełączać między trybami: USB/ MP3/ BT

1. Wyciszenie

Naciśnij, aby wyciszyć lub wyłączyć wyciszenie

1. EQ

Naciśnij, aby zmienić ustawienia korektora

1. Pauza/Odtwarzanie

Naciśnij, aby wstrzymać/odtworzyć MP3

1. Vol +/vol

Naciśnij, aby zwiększyć/zmniejszyć głośność

1. Poprzedni/Następny

Naciśnij, aby przejść do poprzedniego lub następnego utworu

1. Skanowanie

Brak funkcji

1. Powtórzenie

Naciśnij, aby powtórzyć utwór

1. Klawiatura numeryczna

Numery (0-9) do wybierania numerów utworów

PODŁACZENIE URZADZENIA BT

1. Uruchom funkcję BT w urządzeniu, z którego chcesz odtwarzać muzykę. Jeżeli nie wiesz jak to zrobić, zajrzyj do instrukcji tego urządzenia.
2. Naciśnij przycisk „MODE”, aktywuje się funkcja BT.
3. Odszukaj urządzenie na liście pod nazwą „VONYX” oraz nawiąż połączenie.

Jeśli jest wymagane hasło, wprowadź kod "0000".

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Wóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.
