LM341 - Laminator Wallner - Bezpłatna instrukcja obsługi

Marka	Wallner
Model	LM341
Typ produktu	Laminator na gorąco i zimno
Szerokość laminowania	330 mm
Grubość laminowania	80 do 250 mikronów
Czas nagrzewania	Około 1 minuta (dla kieszeni 80 mikronów)
Prędkość laminowania	300 mm/min
Napięcie	220-240V, 50Hz
Przyciski sterowania	Przycisk trybu (wybór grubości kieszeni), Przycisk rewersu (usuwanie zacięć)
Wskaźniki LED	Wskaźnik zasilania/zimna (czerwony/zielony), diody LED wyboru grubości
Laminowanie na zimno	Tak; wymaga 20-30 minut ochłodzenia po użyciu na gorąco
Zalecany margines kieszeni	Około 3 mm z każdej strony
Kompatybilność typów kieszeni	Zalecane kieszenie kopertowe; niekopertowe mogą powodować zacięcia
Czyszczenie rolek	Użyj papieru czyszczącego lub szorstkiej tektury (ok. 250 g/m²) przy ciepłym urządzeniu
Czyszczenie obudowy	Miękka wilgotna ściereczka; nie używaj rozpuszczalników ani benzyny
Funkcje bezpieczeństwa	Przycisk rewersu do usuwania zacięć, wyłącznik zasilania, otwory wentylacyjne (nie zakrywać)
Ostrzeżenia	Nie otwieraj obudowy; trzymaj z dala od wody, substancji łatwopalnych i dzieci
Utylizacja	Nie wyrzucaj z odpadami domowymi; utylizuj zgodnie z dyrektywą UE 2002/96/WE
Gwarancja	Zapoznaj się z kartą gwarancyjną; naprawa tylko przez autoryzowanego dealera
Akcesoria w zestawie	Nie określono; prawdopodobnie papier czyszczący (nie podano)

Często zadawane pytania - LM341 Wallner

Jak wybrać grubość kieszeni do laminowania na gorąco?

Naciskaj wielokrotnie PRZYCISK TRYBU, aż zaświeci się dioda LED odpowiadająca grubości twojej kieszeni (początkowo dioda będzie migać na czerwono). Poczekaj, aż dioda zmieni się na stałe zielone światło, co oznacza, że urządzenie osiągnęło odpowiednią temperaturę.

Co zrobić, jeśli kieszeń zablokuje się w laminatorze?

Naciśnij PRZYCISK REWERSU (poz. 6 w instrukcji), aby odwrócić rolki i wyrzucić zablokowaną kieszeń. Jeśli zacięcie nie ustąpi, wyłącz i odłącz urządzenie od zasilania, a następnie ostrożnie usuń kieszeń ręcznie. Unikaj używania nadmiernej siły.

Czy mogę użyć laminowania na zimno bezpośrednio po laminowaniu na gorąco?

Nie. Jeśli właśnie zakończyłeś laminowanie na gorąco, pozwól urządzeniu ostygnąć przez 20-30 minut przed użyciem laminowania na zimno. Dioda POWER/COLD musi świecić na zielono i być stabilna przed laminowaniem na zimno.

Jak wyczyścić rolki?

Gdy urządzenie jest ciepłe (podczas nagrzewania lub po użyciu), włóż papier czyszczący lub kawałek szorstkiej tektury (około 250 g/m²) do wejścia. Przepuść go przez rolki kilka razy, aby usunąć kurz i pozostałości kleju.

Dlaczego mój zlaminowany dokument ma zmarszczki lub linie?

Zmarszczki mogą wystąpić, jeśli: kieszeń nie jest ułożona prosto, margines jest szerszy niż 3 mm, dokument jest zbyt cienki (poniżej 150 mikronów) lub jakość kieszeni jest słaba. Upewnij się, że kieszeń jest włożona prosto i centralnie, i używaj zalecanej grubości kieszeni.

Jaki jest czas nagrzewania LM341?

Czas nagrzewania wynosi około 1 minutę dla kieszeni 80 mikronów. Grubsze kieszenie mogą wymagać nieco dłuższego czasu. Dioda LED zmieni się na stałe zielone, gdy urządzenie będzie gotowe.

Jaka jest maksymalna grubość dokumentu, którą można laminować?

Laminator obsługuje kieszenie o łącznej grubości od 80 do 250 mikronów. W przypadku dokumentów grubszych niż 300 mikronów krawędzie mogą nie zostać prawidłowo zgrzane.

Jak całkowicie wyłączyć laminator?

Ustaw GŁÓWNY WYŁĄCZNIK (poz. 4) z boku w pozycję 'O', a następnie odłącz urządzenie od gniazdka. Zapewni to całkowite wyłączenie zasilania.

Dlaczego mój zlaminowany dokument jest mętny lub nieprawidłowo zgrzany?

Mętność lub słabe zgrzewanie zwykle wskazuje, że temperatura jest zbyt niska. Zwiększ ustawienie grubości kieszeni na wyższą temperaturę. I odwrotnie, jeśli kieszeń jest zakrzywiona lub pomarszczona, temperatura może być zbyt wysoka.

Czy mogę użyć dowolnego rodzaju kieszeni do laminowania?

Zaleca się używanie kieszeni kopertowych odpowiednio dobranych do rozmiaru dokumentu. Kieszenie niekopertowe mogą zostać wciągnięte podczas laminowania. Unikaj także bardzo tanich kieszeni z grubą warstwą PET (powyżej 50 mikronów), ponieważ mogą powodować zmarszczki.

INSTRUKCJA OBSŁUGI LM341 Wallner

Przed przystąpieniem do użytkowania urządzenia przeczytaj uważnie instrukcję obsługi.

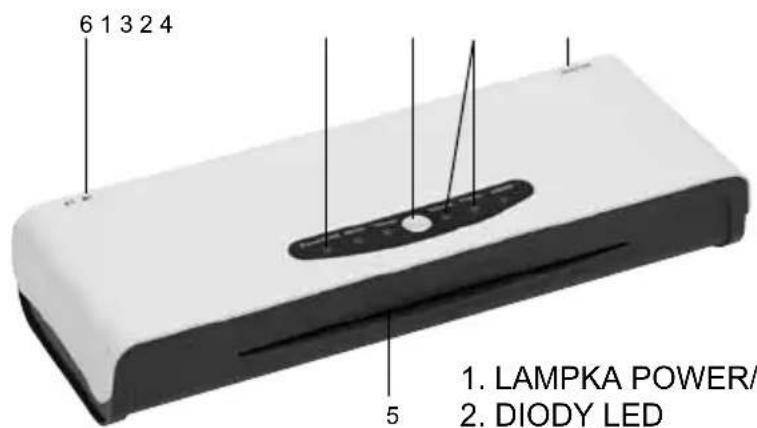

BUDOWA URZĄDZENIA

1. LAMPKA POWER/COLD
2. DIODY LED
3. PRZYCISK MODE - WYBÓR GRUBOŚCI FOLII
4. PRZEŁĄCZNIK SIECIOWY (I/O)
5. SZCZELINA WEJŚCIOWA
6. PRZYCISK REVERSE

OBSŁUGA URZĄDZENIA

LAMINACJA NA GORACO

1. Przed laminacją zaleca się przeprowadzenie testu urządzenia, by zaznajomić się z jego działaniem i upewnić się, że działa poprawnie.
2. Umieść urządzenie w pobliżu łatwo dostępnego gniazdka i podłącz laminator.
3. Włącz laminator przełącznikiem sieciowym (4) na obudowie.
4. Przyciskiem MODE (3) wybierz grubość folii, którą będziesz używał do laminacji. Odpowiednia Dioda LED zapali się na czerwono i zacznie mrugać.
5. Urządzenie jest gotowe do pracy, gdy Dioda LED przestanie mrugać na czerwono i zapali się (stałym światłem) na zielono.
6. Folię z dokumentem włóż zgrzanym brzegiem do szczeliny wejściowej laminatora (5).
7. Proces laminacji kończy się w momencie, gdy zalaminowany dokument wyjdzie w całości przez szczelinę wyjściową laminatora.
8. Jeżeli dokument nie został dokładnie zalaminowany, powtórz kroki 6 i 7.
9. Jeżeli zaistnieje potrzeba wycofania folii laminacyjnej podczas pracy urządzenia, naciśnij przycisk REVERSE (6).
10. Jeżeli nie używasz urządzenia, wyłącz je, zagwarantuje to wysokiej jakości laminację za każdym razem.

UWAGA!

Do laminacji zawsze używaj folii w rozmiarze dostosowanym do laminowanego dokumentu. Dokument należy umieścić w folii, zachowując równe marginesy ze wszystkich stron - ok. 3 mm. Większy margines może spowodować zagięcie, skręcenie lub zablokowanie podczas laminowania.

LAMINACJA NA ZIMNO

1. Włącz laminator przełącznikiem sieciowym (4) na obudowie i przyciskiem MODE wybierz COLD. Lampka POWER/COLD (1) zapali się na czerwono i zacznie mrugać.
2. Urządzenie jest gotowe do laminacji na zimno, gdy lampka POWER/COLD przestanie mrugać na czerwono i zapali się (stałym światłem) na zielono.
3. Folię przeznaczoną do laminacji na zimno włóż zgrzanym brzegiem do szczeliny wejściowej laminatora (5).
4. Wyjmij zalaminowany dokument.

UWAGA!

Przełączając z gorącej laminacji na zimną „COLD”, upewnij się, że obniżyłeś temperaturę urządzenia, następnie rozpocznij laminację na zimno (schłodzenie trwa około 20 - 30 minut)

WYŁĄCZENIE LAMINATORA

Wyłącz laminator przełącznikiem sieciowym (pozycja O) i wyjmij wtyczkę z gniazdka.

CZYSZCZENIE WAŁKÓW

Po laminacji i przed, wyczyść kurz i klej przyczepiony do walków przez użycie papieru czyszczącego. Kiedy temperatura wzrasta, włóż papier czyszczący i przepuść go przez laminator kilkakrotnie. Czyszczenie nie pozwala folii wkręcić się pomiędzy wałki. Papier czyszczący może być zastąpiony kartonem o gramaturze ok. 250 g/m² o szorstkiej powierzchni.

CZYSZCZENIE POKRYWY

1. Kiedy pokrywa jest zabrudzona, użyj miękkiej, wilgotnej szmatki.
2. Nie używaj rozpuszczalnika czy benzyny.
3. Nie odkręcaj pokrywy do czyszczenia wałków! może to spowodować porażenie prądem.

JAK OSIĄGNAĆ NAJLEPSZE REZULTATY

1. Folia inna niż konfekcjonowana (w postaci kopert) może zostać wciągnięta do laminatora podczas laminacji. Używanie folii innej niż rekomendowana może powodować problemy przy laminowaniu.
2. Jeśli folia nie jest włóżona prosto - mogą się pojawić linie lub zmarszczki.
3. Jeśli margines jest większy niż 3 mm - folia może zagiąć się na obu końcach laminowanego dokumentu.
4. Zalaminowane KOńce mogą się nie trzymać jeśli dokument jest grubszy niż 300 mic.
5. Laminowanie dokumentów o grubości poniżej 150 mic. lub używanie do laminowania folii o grubości poniżej 80 mic., a szczególnie taniej folii w której warstwa PET jest cieńska niż 50 mic. Może spowodować zmarszczki. W takim wypadku zalecane jest stosowanie relatywnie niskiej temperatury (ok. 90°C) lub używanie carriera.
6. Jeśli zalaminowana folia jest mglista lub nie wykazuje dobrych właściwości klejących, należy zwiększyć temperaturę.
7. Jeżeli zalaminowana folia jest zakrzywiona na bokach lub pomarszczona, należy zmniejszyć temperaturę.
8. Zbyt duża temperatura może spowodować, że folia wkręci się na wałek - należy wcisnąć klawisz REVERSE, wyciągnąć folię i oczyścić wałek z kleju.

DANE TECHNICZNE

Model LM441 LM341
Napięcie 220-240V/ 50Hz 220-240V/	50Hz
Szerokość laminacji do 240 mm do 3	330 mm
Grubość folii laminacyjnej 80-250 mic	80-250 mic
Czas nagrzewania ~1 min (80 mic) ~	1 min (80 mic)
Prędkość laminacji 300 mm/min 300	mm/min

ZASADY BEZPIECZNEGO UŻYTKOWANIA

ZASADY BEZPIECZEŃSTWA

1. Umieść przewód elektryczny w sposób uniemożliwiający przypadkowe potknięcie się.

2. Po odkręceniu pokrywy bądź ostrożny by uniknąć porażenia prądem.

3. Nie używaj urządzenia, jeśli jest wilgotne.

4. Odłącz urządzenie z sieci zasilającej, gdy go nie używasz.

5. Podczas użytkowania nie przykrywaj otworów wentylacyjnych.

6. Nie dotykaj otworów wentylacyjnych, gdy urządzenie pracuje.

7. Nie wkładaj żadnych przedmiotów do otworów wentylacyjnych.

8. Przed laminacją zwrócić uwagę, czy przewód lub wtyczka nie są uszkodzone.

9. Nie wykonuj laminowania w pobliżu substancji łatwopalnych.

10. Nie używaj siły podczas laminowania.

11. Materiały o ostrych krawędziach czy dużej grubości mogą powodować zniszczenie wałków.

12. Dokumenty po laminacji mogą być gorące, przed wyjęciem poczekaj aż się schłodzą.

13. W przypadku, gdy występuje ryzyko oparzenia, określone przekroczeniem limitów temperaturowych zgodnie z punktem 4.5.4 normy EN 60950-1:2006, na obudowie urządzenia zamieszczone jest ostrzeżenie treści: UWAGA! GORĄCA

POWIERZCHNIA NIE DOTYKAĆ lub symbol

WAŻNE ZALECENIA / OSTRZEŻENIA

Aby zapewnić bezpieczeństwo użytkowania należy zachować środki ostrożności przy instalacji i obsłudze urządzenia.

OGÓLNE

• Należy trzymać ręce, długie włosy, luźne ubrania i przedmioty typu łańcuszki czy krawaty, z dala od urządzenia w celu uniknięcia wciągnięcia w/w przedmiotów.
• Niestabilna powierzchnia może spowodować, że urządzenie może spaść powodując poważne uszkodzenia ciała.
• Należy unikać szybkiego zatrzymywania, używania dodatkowej siły i nierówności w podłodze gdy urządzenie jest przesuwane na wózku, na kółkach lub na stoliku.
• Nie należy usuwać zabezpieczeń mechanicznych i elektrycznych, takich jak zamki, osłony i inne zabezpieczenia.

- Nie wolno wkładać przedmiotów nie przeznaczonych do urządzenia oraz należy unikać kontaktu z płynami (cieczami).

ELEKTRYCZNE

• Urządzenie powinno być podłączone do sieci elektrycznej tylko w taki sposób, jaki przedstawia instrukcja.
• Gniazdo musi być ulokowane w pobliżu i musi być do niego łatwy dostęp. Podczas przemieszczania urządzenia należy odłączyć go od sieci i trzymać kabel przy urządzeniu.
• Wyłączenie urządzenia następuje po wyjęciu wtyczki sznura zasilającego z gniazdka sieciowego, które powinno być zlokalizowane blisko urządzenia i być łatwo dostępne.
• Nie wolno korzystać z urządzenia, gdy uszkodzony jest kabel doprowadzający prąd lub wtyczka jest uszkodzona, oraz gdy pojawią się symptomy uszkodzenia urządzenia. Należy skontaktować się ze sprzedawcą w celu uzyskania pomocy.
• W przypadku, gdy urządzenie posiada wtyczkę z uziemieniem, musi być podłączone do gniazdka z uziemieniem!

SERWISOWE

Należy wykonywać tylko rutynowe procedury zgodne z zawartymi instrukcjami. Nie należy samodzielnie naprawiać ani serwisować urządzenia. Należy odłączyć urządzenie od sieci i skontaktować się ze sprzedawcą gdy zaistnieje jedna lub więcej z niżej wymienionych usterek:

• do urządzenia dostał się płyn/ciecz,
- urządzenie działa wadliwie w wyniku nieprawidłowego użytkowania,
- urządzenie nie działa zgodnie z opisem w instrukcji.

USTERKI

W przypadku wystąpienia usterki, urządzenie wraz z kartą gwarancyjną i opisem uszkodzenia należy przekazać sprzedawcy lub do najbliższego autoryzowanego serwisu w oryginalnym, kompletnym opakowaniu. W przypadku braku oryginalnego opakowania w interesie nabywcy leży wykonanie jak najlepszego opakowania zastępczego. W przypadku przekazania urządzenia do naprawy w nieoryginalnym lub niekompletnym opakowaniu ryzyko uszkodzenia urządzenia podczas transportu ponosi nabywca.

WSKAZÓWKI DOTYCZĄCE OCHRONY ŚRODOWISKA

Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU do prawa narodowego obowiązują następujące ustalenia: Urządzeń elektrycznych i elektronicznych nie należy wyrzucać wraz z innymi odpadami domowymi.

Użytkownik zobowiązany jest, zepsute lub niepotrzebne już urządzenia elektryczne i elektroniczne odnieść do specjalnego punktu, wyrzucić do specjalnego kontenera lub ewentualnie odnieść urządzenie do sprzedawcy. Szczegółowe kwestie regulują przepisy prawne danego kraju. Informuje o tym symbol przekreślonego kosza na śmieci umieszczony na opakowaniu produktu lub w instrukcji. Segregując śmieci przeznaczone do recyklingu pomagasz chronić środowisko naturalne.

LAMINATING MACHINE WALLNER LM341 / LM441
