Typ produktu	Piekarnik
Marka	Ariston Thermo
Model	FZ 612.1 IX
Wymiary (szer. x wys. x gł.)	43.5 cm x 32 cm x 41.5 cm
Pojemność	58 litrów
Napięcie	230-240 V ~ 50/60 Hz
Maksymalna moc	2800 W
Programy	Tradycyjny piekarnik, Multioven, Grill, Gratinowanie, Piekarnik do pizzy, Piec do ciast
Timer	Tak, mechaniczny
Programowanie analogowe	Tak, za pomocą pokrętła programatora
Oświetlenie piekarnika	Tak, 25 W, trzonek E14
Wentylator chłodzący	Tak
Poziomy rusztu	5
W zestawie	Ruszt, blacha do ociekania, zestaw prowadnic
Drzwi zdejmowane	Tak, do czyszczenia
Panele samoczyszczące	Opcjonalnie (w niektórych modelach)
Etykieta energetyczna	Konwekcja: Ogrzewanie naturalne; Klasa konwekcji: Gorące powietrze
Instalacja	Do zabudowy, wymagana wentylacja
Bezpieczeństwo	Blokada dziecięca, termostat, automatyczne wyłączanie po czasie

Często zadawane pytania - FZ 612.1 IX Ariston Thermo

Jak ustawić czas w piekarniku?

Naciśnij i obróć pokrętło programatora w lewo, aż ustawiony zostanie bieżący czas. Jest to możliwe tylko wtedy, gdy piekarnik jest podłączony do sieci elektrycznej.

Jakie programy ma Ariston Thermo FZ 612.1 IX?

Piekarnik ma sześć programów: Tradycyjny piekarnik, Multioven, Grill, Gratinowanie, Piekarnik do pizzy i Piec do ciast.

Czy piekarnik ma timer?

Tak, piekarnik ma mechaniczny timer. Można go używać jako minutnika lub do programowania czasu gotowania. Niektóre modele mają również timer do końca czasu gotowania.

Jak wyczyścić drzwi piekarnika?

Można zdjąć drzwi piekarnika, odchylając dźwignie zawiasów i podnosząc drzwi. Wyczyść szybę miękką gąbką i środkami nieściernymi.

Jak wymienić żarówkę w piekarniku?

Odkręć szklaną osłonę, wymień żarówkę na 25W - E14 i załóż osłonę z powrotem. Najpierw wyłącz zasilanie.

Jakie akcesoria są w zestawie?

Piekarnik jest dostarczany z rusztem, blachą do ociekania i zestawem do montażu prowadnic. W niektórych modelach dołączone są również panele samoczyszczące.

Czy mogę zabudować piekarnik?

Tak, piekarnik nadaje się do zabudowy. Zapewnij odpowiednią wentylację i postępuj zgodnie z instrukcjami montażu w podręczniku. Wymiary do zabudowy: wysokość 595 mm, szerokość 567 mm, głębokość 558 mm.

Jaka jest maksymalna moc piekarnika?

Maksymalna moc to 2800 W przy napięciu 230-240 V ~ 50/60 Hz.

Jak zaprogramować opóźniony start?

Obróć pokrętło programatora w lewo, aby ustawić czas gotowania, wyciągnij pokrętło i obróć do żądanego czasu rozpoczęcia. Następnie wybierz program.

Jaki jest najlepszy ustawienie do pizzy?

Użyj programu Piekarnik do pizzy z lekką aluminiową formą na ruszcie na poziomie 3. Rozgrzej piekarnik przez 15 minut do 220°C i piecz pizzę przez 15-20 minut.

INSTRUKCJA OBSŁUGI FZ 612.1 IX Ariston Thermo

Podłączenie do sieci elektrycznej

Tabliczka znamjonowa

Opis urzdzenia' 34

Widok ogólny

Panel kontrolny

Uruchomienie i użytkowanie' 35

Uruchomić piekarnik

Korzystanie z regulatora czasowego

Programator analogowy' 36

Ustawienie godziny

Uruchomić piekarnik

Programowanie pieczenia

Programy' 37-38

Programy pieczenia

Praktyczne porady

Tabela pieczenia

Zalecenja i środki ostrożności' 39

Ogólne zasady bezpieczeństwa

Zbyt

Oszczędność i ochrona środowiska

Serwis Techniczny

Konserwacja i utrzymanie' 40

Odczenie prdu elektrycznego

Mycie urzdzenia

Mycie drzwi

Wymjana żarówki

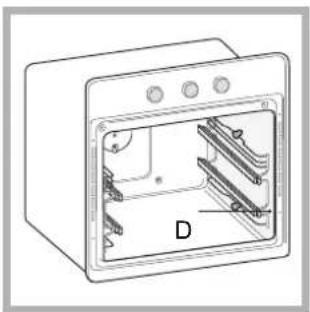

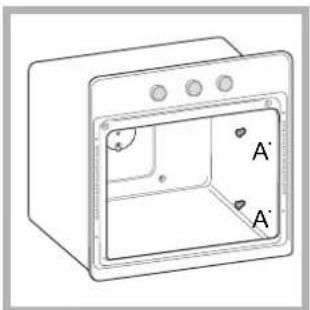

Montaż zestawu prowadnic

PL

ARISTON

PL

! Należy zachować niniejsz książeckę instrukcji dla przyszłych konsultacji. W razie sprzedaży odsprzedanja czy przenjesienia urzdzenia w inne miejsce należy upewnić się by przekazane została ono razem z instrukcj aby nowy właściciel zapoznać się mógł z działaniem urzdzenia i z odnośnymi informacjami.

! Należy uważnie przeczytać instrukcję obsługi: gdyż zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania lodówki

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbieranja odpadów (patrz Środki ostrożności i zajecenia)

! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez personeł zawodowo do tego przygotowany. Błedna instalacja może doprowadzić do powstania szkód wobec osób, zwierząt lub rzeczy

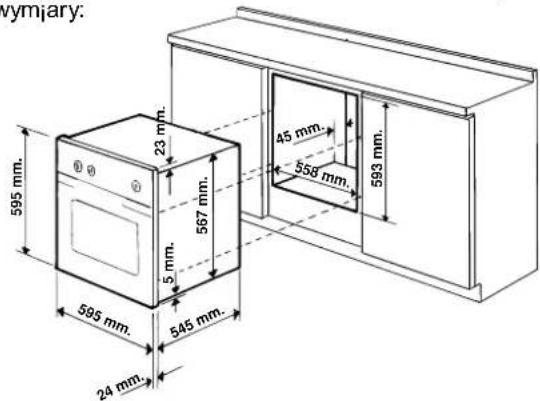

Zabudowa

W celu zagwarantowania poprawnego działania urządzenia koniecznym jest aby mebel posiadał odpowiednie charakterystyki:

• panele przylegające do piekarnika powinny być wykonane z materiałów odpornych na ciepło;
• w przypadku mebli z drewna klejonego' kleje powinny być odporne na działanie temperatury 1000°C;
• w przypadku zabudowy piekarnika' tak w przypadku umieszczenia go pod stołem (patrz ilustrac B) jak i pionowego' mebel powinjen posiadać następujące wymjary:

! Po zajnstalowanju urządzenia nie powinien być możliwy żaden kontakt z elementami elektrycznymi Deklaracje na temat zużycja prądu wskazane na tabliczce znamionowej oparte s na pomiarach wykonanych dla tego typu instalacji

Obieg powietrza

W celu zapewnienia dobrego objegu powiętrza koniecznym jest usunięcie tylnej ścianki komory Najepiej zainstalować piekarnik w taki sposób' aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustrac p)

Centrowanie i mocowanie

Wyregułować 4 stopki umieszczone po bokach piekarnika w pobliżu 4 otworów na listwie obrzeża w zależności od grubości ścianki mebla:

grubość 20 mm: usunać ruchoma część stopki (patrz ilustrac ja);

grubość 18 mm: wykorzystać pierwszy kanalik' jak to przewidział producent (patrz ilustrac p);

grubość 16 mm: wykorzystać drugi kanalik (patrz ilustracja)

Aby przykręcić urządzenie do mebla: otworzyć drzwiczki piekarnika i przykręcić 4 śruby do drewna do 4 otworów na listwie okalającej

! Wszystkie części' które mają zapewnić bezpieczeństwo powinny być zamocowane w taki sposób' aby nie można ich było usunąć bez użycia jakiegokolwiek narzędzia'

Podłączenie do sieci elektrycznej

! Piekarniki wyposażone w trójbiegunowy przewód zasilający dostosowane są do funkcjonowania na prąd zmjenny' przy napięciu i częstotliwości wskazanych na tabliczce znamjonowej (patrz poniże j)

Montaż przewodu zasilającego

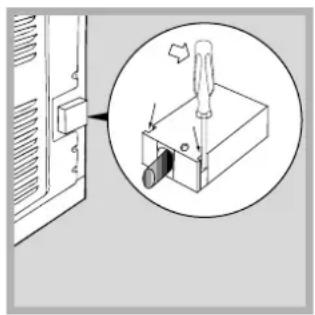

1. Otworzyć skrzynkę zaciskową podważając śrubokrętem boczne zatrzaski pokrywki: wyjąć i otworzyć pokrywkę (patrz ilustracja)

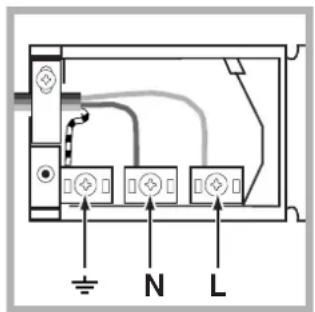

2' Założić przewód zasilający: odkręcić śrubę zacisku kabla oraz trzy śruby styków L-N ^- a następnie zamocować pojedyncze przewody pod głowicami śrub zachowując kolejność kolorów niebieski (N) brazowy (L) żółto-zielony (patrz ilustrac p)

3' Zamocować przewód w odpowiednim uchwycie:
4' Zamknac pokrywę skrzynki zaciskowej

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążen wskazanych na tabliczce znamionowej (patrz obok): W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstałowanie pomiędzy urządzeniem a siecią wyłącznika połowego z otwarciem minjmalnym pomiędzy stykami 3 mm przeznaczonego do obciążen i odpowiadającego obowiązującym normom (przewód uziemienia nie powinjen być przerywany przez wyłącznik): Przewód zasilania powinjen być umieszczony w taki sposób aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa

Przed wykonaniem podłączenia należy upewnić się że:

• gniazdko posiada odpowiednie uziemienie i zgadza się z obowizującymi przepisami;
• gniazdko jest w stanie wytrzymać obciżenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej (patrz poniże j;
• napięcie zasilania zawiera się pomiędzy wartościami wskazanymi na tabliczce znamjonowej (patrz poniże ji;
• gniazdko musi być kompatybilne z wtyczk urzdzenia W przeciwnym razje należy wymienić gniazdko lub wtyczkę
  ! Tak ustawić urzdzenie' aby przewód elektryczny i gniazdko prdu były łatwo dostępne.
  ! Kabla nie wolno zginać i uważać aby nie został zgnęcjony
  ! Przewód elektryczny musi być okresowo sprawdzany i wymienjany jedynie przez autoryzowanych techników (patrz Serwis)
  ! W przypadku nie przestrzeganja powyższych warunków producent zwolniony zostanie z wszelkiej odpowiedzialności

TABLICZKA ZNAMIONOWA
Wymiary	Szerokowysokość cm 43'5g.ębokość cm 41'5
pojemno	I 58
Wymiary thodeli z wyjmowanymi prowadnicami	Szerokowysokość cm 37'5g.ębokość cm 41'5
Pojemno modeli z ść wyjmowanymi prowadnicami	I 50
Pod iaczenia elektryczne	napiecje 220~230V~ 50/60HZ lub 50HZ (patriz tabliczka znamionowa)maksymalna moc pobierana 2800W
ENERGY LABEL	Dyrektywa 2002/40/CE na etykietce piekarników elektrycznychNorma EN 50304Zużycie energii konwencja Naturaina– funkcja ogrzewania: tradycjmełTradycjnolanie.Zużycie energii deklaracja Klasa konwekcji wymuszona – funkcja ogrzewania: [IMAGE] Piekarnia.
	Urzadzenie to jest zgodne znastepujacymi dyrektywami uni nymi:- 73/23/CEE z dnia 19/02/73 (niskie napiecje) Z późniejszymi zmianami- 89/336/CEE z dnia 3/05/89(zgodnopóżnie szymi zmianami- 93/68/CEE z dnia 22/07/93 zpóżnie szymi zmianami:- 2602/96/EC

PL

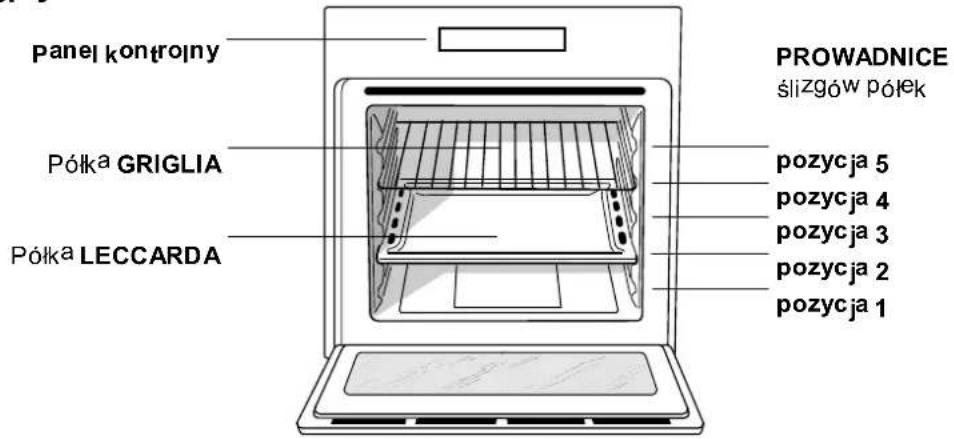

Widok ogólny

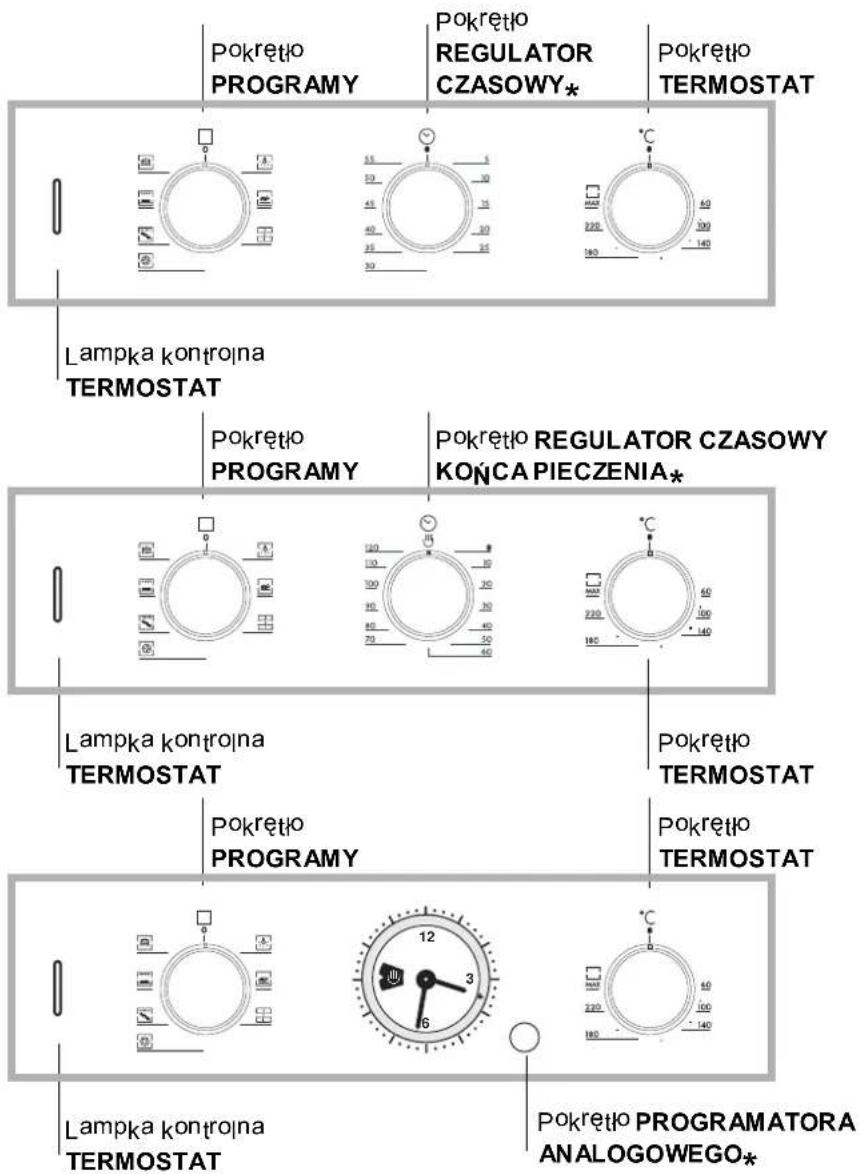

panel kontrolny

* Znajduje się tylko w niektórych modelach

! Podczas pierwszego uruchomienia należy uruchomić piekarnik na pusto przez przynajmniej jedną godzinę z termostatem ustawionym na maksimum i zamkniętymi drzwiczkami. Następnie wyłączyć otworzyć drzwiczki piekarnika i przewietrzyć pomieszczenie. Zapach' jaki się wytworzy jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

Uruchomić piekarnik

1' Wybrać żądany program pieczenia obracając pokrętłem PROGRAMY
2' Wybrać odpowiednią temperaturę obracając pokrętem TERMOSTAT' Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w Tabeli (patrz Programy)
3' Zapalona lampka kontrolna TERMOSTAT wskazuje fazę rozgrzewania do zaprogramowanej temperatury
4' Podczas pieczenia można zawsze wykonać następujące czynności:
- zmjenić program pokrętłem PROGRAMY;
- zmienić temperature pokrętem TERMOSTAT;
- przerwanje pieczenia przez przestawienie pokrętła PROGRAMY w położenie "0"

! Nie stawiać nigdy żadnych przedmiotów na dnie piekarnika, aby nie uszkodzić emailii

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się na wyposażeniu piekarnika

Chłodzenie poprzez wentylację

W celu uzyskanja zmniejszenia temperatury na zewnątrz niektóre modele wyposażone są w wentylator chłodzący Wytwarza on strumień powietrza' który wydobywa się pomiędzy panelem kontrolnym a drzwiczkami piekarnika

! Po zakończeniu gotowania wentylator pracuje jeszcze aż piekarnik stanie się wystarczająco chłodny Oświetlenie piekarnika

Zapala się je wybierając przy pomocy pokrętła PROGRAMY Pozostaje załączone gdy wybiera się program pieczenia.

Używanie regulatora czasowego \*

1. Należy przede wszystkim nakręcić dzwonek obracając pokrętło REGULATOR CZASOWY o pełny obrót w kierunku ruchu wskazówek zegara
   2' Cofając się w kierunku przeciwnym do ruchu wskazówek ustawić żądany czas uzgadniając minuty na pokrętle REGULATOR CZASOWY z oznaczeniem stałym na panelu kontrolnym:
   3 Regulator czasowy to minutnik: po upływie czasu wydaje sygnał akustyczny

! Regulator czasowy nie kontroluje włączeniem i wyłączeniem piekarnika.

Stosować regulator czasowy końca pieczenia\*

1. Należy przede wszystkim nakręcić dzwonek obracając pokrętło REGULATOR CZASOWY KOŃCA PIECZENIA o pełny obrót w kierunku ruchu wskazówek zegara
   2' Cofając się w kierunku przeciwnym do ruchu wskazówek ustawić żądany czas uzgadniając minuty wskazane na pokrętle REGULATORA CZASOWEGO KOŃCA PIECZENIA z oznaczeniem stałym na panel:
2. Po upływie czasu wydaje sygnał akustyczny i wyłącza piękarnik.
   4' Gdy piekarnik jest wyłączony regulator czasowy końca pieczenia może zostać wykorzystany jako zwykły minutnik:

! W celu użytkowania piekarnika w trybie ręcznym' to znaczy z wyłączeniem regulatora czasowego końca pieczenia' należy obrócić pokrętło REGULATORA CZASOWEGO KOŃCA PIECZENIA do symbołu 🚫

* Znajduje się tylko w niektórych modelach.

Ustawienie godziny

Wcisnąć pokrętło PROGRAMATORA i obracać w kierunku przeciwnym do wskazówek zegara aż do ustawienia bieżącej godziny.

! Ustawienie godziny możliwe jest jedynie wówczas' gdy piekarnik jest podłączony do instalacji elektrycznej W przypadku braku prądu PROGRAMATOR zatrzymuje się: po przywróceniu zasilania koniecznym jest ponowna regulacja godziny

Uruchomić piekarnik

1. Obrócić pokrętło PROGRAMATOR w kierunku przeciwnym do ruchu wskazówek aż do pojawienia się w okienku symbolu “ilij”
   2' Wyciągnć pokrętło PROGRAMATORA i obracać w kierunku przeciwnym do ruchu wskazówek aż do ustawienia ruchomego wskaźnika na bieżącej godzinie. Po zakończenju czynności słychać trzask.
   3' Wybrać żadany program pieczenia obracając pokrętem PROGRAMY'
   4' W celu wyłączenia piekarnika ustawić pokrętło PROGRAMY w położeniu "0".

Programowanie pieczenia

Planowanie czasu pieczenia z rozpoczęciem natychmiastowym

1. Obrócić pokrętło PROGRAMATORA w kierunku przeciwnym do ruchu wskazówek aż do pojawienia się w okienku żadanego czasu trwanja gotowania.
   2' Wyciągnąć pokrętło PROGRAMATORA i obrócić w kierunku przeciwnym do ruchu wskazówek aż ruchomy wskaźnik ustawi się na bieżącej godzinie. Po zakończenju czynności słychać trzask.
   3' Wybrać żadany program pieczenia obracając pokrętem PROGRAMY' Piekarnik włączy się natychmiast i będzie działał perz ustawiony czas pracy
   4' Po upływie czasu wydaje sygnał akustyczny i piekarnik wyłączy się:
2. Przykład: jest godzina 9:00 i zostaje zaprogramowany czas pieczenia na 1 godzinę i 15 minut. Pieczenie zatrzyma się automatycznie o godzinje 10:15.

Planowanie czasu z rozpoczęciem natychmiastowym.

1. Obrócić pokrętło PROGRAMATORA w kierunku przeciwnym do ruchu wskazówek aż do pojawienia się w okienku żądanego czasu trwania gotowania.
   2' Wyciągnąć pokrętło PROGRAMATORA i obrócić w kierunku przeciwnym do ruchu wskazówek aż ruchomy wskaźnik ustawi się na bieżącej godzinie.
   3' Wybrać żadany program pieczenia obracając pokrętem PROGRAMY' Piekarnik włączy się natychmiast i będzie działał perz ustawiony czas
2. Po upływie czasu wyda sygnał akustyczny
3. Przykład: jest godzina 9:00 i zostaje zaprogramowany czas pieczenia na 1 godzinę i 15 minut oraz godzina 11:00 jako godzina zakończenia pieczenia. Program zaczyna się automatycznie o godzinje 11:00 o kończy się o 12:15.

! Aby anułować programowanie obrócić pokrętło PROGRAMATOR w kierunku przeciwnym do ruchu wskazówek aż do pojawienia się w okienku symbolu “山”

programy pieczenia

! Dla wszystkich programów pieczenia można ustawić temperaturę od 60 OC do MAX za wyjątkiem:

• BARBECUE (zaleca się ustawienie jedynie na MAX);

- GRATIN (zaleca się, aby nie przekraczać temperatury 200 °C)

Uruchamiane są dwa elementy grzewcze: górny i dołny Przy tradycytnym piekarniku lepiej stosować tylko jedną półkę: przy większej liczbie półek niekorzystny jest rozkład temperatur

Program MULTICOTTURA

Uruchamjane są wszystkie elementy grzewcze (górny dolny i obiegowe) i rozpoczyna swe działanie wentylator. Ponieważ temperatura jest równomierna w całym piekarniku powietrze piecze i rumieni żywność w sposób równomierny. Można używać jednocześnie dwie półki

Program BARBECUE

Uruchamiany jest górny element grzewczy Wysoka temperatura jest skierowana na grill i zalecana dla potraw wymagających wysokiej temperatury na powierzchni Wykonać pieczenie przy zamkniętych drzwiczkałach piekarnika

Program GRATIN

Uruchamia się górny element grzewczy i uruchamia się wentylator łączy wymuszona cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promienjowaniem ciepłnym: Zapobiega to przypalenju powierzchni żywności zwiększając moc penetracji ciepnej Piec przy zamkniętych drzwiczkach piekarnika

Włącza się dołny i obwodowy element grzejny oraz wentylator. Ta kombinacja umożliwia szybkie ogrzewanie piekarnika z szybkim rozgrzaniem się piekarnika i z dopływem ciepła zwłaszcza od dołu. W przypadku, gdy używa się jednocześnie więcej niż jedną półkę koniecznym jest zamienianje ich miejscami w połowie wypiekanja.

Program PIEKARNIK DO WYPIEKU CIAST

Włącza się tylny element grzejny oraz funkcja wentylatora' zapewniając wewnątrz piekarnika delikatne i jednorodne ciepło ' Ta funkcja jest przeznaczona do pieczenia delikatnych potraw' w szczególności ciast' które muszą wyrosnąć i do pieczenia niektórych dań "mignon" jednocześnie na 3 poziomach

Praktyczne porady

! Podczas pieczenia z wentylatorem nie używać półek 1 i 5: Gorące powietrza uderza w nie bezpośrednio' co mogłoby spowodować przypalenie delikatnych potraw

! Przy pieczenjach BARBECUE i GRATIN ustawić blachę w położenju 1 po to' aby zebrać pozostałości po pieczenju (sosy i/łub thuszcze)

MULTICOTTURA

- Ustawiać półki na pozycji 2 i 4' a na pozycji 2 ustawiać potrawy wymagające wyższej temperatury

• Ustawiać blachę na dole' a ruszt w górze

BARBECUE

- Ustawiać ruszt na pozycji 3 lub 4' a produkty ustawić na środku rusztu'

- Zaleca się aby temperaturę ustawić na maksymalną pozycje: Nie należy przejmować się jeśli górny grzejnik nie jest stale włączony: jego pracą steruje termostat;

PIEKARNIK DLA PIZZY

- Używać blachy z lekkiego aluminium i ustawić ją na ruszcie w wyposażenju kuchenki: Z winy blachy wydłuża się czas pieczenia' a pizza rzadko kiedy jest chrupiąca'

- W przypadku pizzy z wieloma dodatkami mozzarelle dodać dopiero w połowie pieczenia.

Tabela pieczenia

Programy Potrawy		Waga (kg)	Pożenje połące	Wst epne podgrzewanie (minuty)	Temperatura zalecana	Czas gotowania (minuty)
Piekarnik tradycyjny	Kaczka	1	3	15	200	65-75
	Pieczne cięleca lub wotowa	1	3	15	200	70-75
	Pieczne wieprzowa	1	3	15	200	70-80
	Biszkopty (z kruchego ciasta)	-	3	15	180	15-20
	Kruche ciasta	1	3	15	180	30-35
Multicottura	Pizza (na 2 rusztach)	1	2 i 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Ciel cieina	1	2	10	180	40-45
	Kurcze pieczone + ziemnjań	1+1	2 i 4	15	200	60-70
	Makrela	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bigne (na 2 rusztach)	0.5	2 i 4	10	190	20-25
	Bigne (na 2 rusztach)	0.5	2 i 4	10	180	10-15
	Ciasto biszkoptowe (na jednym ruszcie)	0.5	2	10	170	15-20
	Ciasto biszkoptowe (na 2 rusztach)	1	2 i 4	10	170	20-25
	Sione tory	1.5	3	15	200	25-30
Barbecue	Sole i b smiorniczki	1	4	5	MAKS.	8-10
	Kalmary i raki z rożna	1	4	5	MAKS.	6-8
	Filet z dorsza	1	4	5	MAKS.	10
	Jarzyny na rożnie	1	3 lub 4	5	MAKS.	10-15
	Befsztyk cielęcy	1	4	5	MAKS.	15-20
	Kotlet	1	4	5	MAKS.	15-20
	Hamburger	1	4	5	MAKS.	7-10
	Makrela	1	4	5	MAKS.	15-20
	Tost	n. 4	4	5	MAKS.	2-3
Zapiekanki	Kurczak z rożna	1.5	2	5	200	55-60
	M'twy	1.5	2	5	200	30-35
Piekarnik Pizza	Pizza	0.5	3	15	220	15-20
	Pieczne cięleca lub wotowa	1	2	10	220	25-30
	Kurczak	1	2 lub 3	10	180	60-70
Piekarnik do wypieku ciast	Kruche ciasta	0.5	3	15	180	20-30
	Tort z owocami	1	2 lub 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Biszkopt	0.5	3	15	160	25-30
	Nale sniki nadziewane (na 2 rusztach)	1.2	2 i 4	15	200	30-35
	Ma je ciastka (na 2 rusztach)	0.6	2 i 4	15	190	20-25
	Ciasto francuskie s zone z serem (na 2 rusztach)	0.4	2 i 4	15	210	15-20
	Bigne (na 3 rusztach)	0.7	1 i 3 i 5	15	180	20-25
	Bigne (na 3 rusztach)	0.7	1 i 3 i 5	15	180	20-25
	Bezy (na 3 rusztach)	0.5	1 i 3 i 5	15	90	180

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenja, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.
• Nie należy instalować urządzenia poza domem' nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne:
  • W celu przenoszenia urządzenia należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika
• Nie dotykać pralki stojac przy niej boso lub gdy ręce czy stopy są mokre lub wilgotne
• Urządzenie przeznaczone jest do pieczenia potraw jedynie przez osoby dorosłe i zgodnie z instrukcjami zawartymi w niniejszej książeczce
• podczas użytkowania urządzenia elementy grzewcze oraz niektóre elementy drzwi piekarnika mocno nagrzewają się. Uważać aby nie dotknąć tych części i by dzieci nie zbliżaty się do piekarnika.
• Należy uważać aby przewody zasilające pozostałe urządzenia domowe nie weszły w kontakt z rozgrzanymi elementami piekarnika:
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.
• Chwytać za środkowy uchwyt drzwiczek: boczne mogą być gorące
• Do wyjmowania i wkładania naczyń do piekarnika używać rękawic ochronnych:
  • Nie wykładać dna piekarnika folią aluminiową
• Nie wkładać materiałów łatwopalnych do piękarnika: jeśli urządzenie zostanje niespodziewanje uruchomione może nastąpić pożar
  • Należy zawsze sprawdzić' czy pokrętła znajdują się w pozycj "●"/ "○" i kiedy urządzenie nie jest używane;

• Nie wyciągać wtyczki z gniazdka trzymając kabel ale tylko trzymając za wtyczkę

• Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzednjego odłączenia wtyczki od sieci elektrycznej

• W razie usterek nie należy w żadnym wypadku próbować dostać się do wewnętrznych części urządzenia aby samemu je naprawiąć. Skontaktować się z Serwisem (patrz Serwis):
• Nie opierać na otwartych drzwiczkałch ciężkich przedmiotów

ZbYt

• Zbyt opakowania: dostosować się do lokalnych przepisów, w ten sposób opakowanie będzie mógł zostać ponownie wykorzystane.
- Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakładą zakaz pozbywanja się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów Pozwaja to ograniczyć zanieczyszczenie środowiska i pozytymnie wpływa na ludzkie zdrowie. Przekreślony symbol "kosza" umieszczony na produkcie przypomina klientow i obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzenjami gospodarstwa domowego.

Oszczędność i ochrona środowiska

• Korzystając z piekarnika w godzlnach od późnego popołudnia do pierwszych godzin poranych przyczyniamy się do zmniejszenia obciążenia zakładów energetycznych
• Piec BARBECUE i GRETIN przy zamkniętych drzwiczkach: w celu uzyskania lepszych wyników oraz znaczącej oszczędności energii elektrycznej (ok: 10%)
• Należy utrzymywać sprawność i czystość uszczełek, aby dokładnie przyllegaty do drzwiczek i nie powodowały utraty ciepła.

Serwis Techniczny

Należy podać:

• model urządzenia (Mod');
• numer seryjny (S/N);
  Te ostatnie informacje znajduj się na tabliczce znamionowej umieszczonej na urządzeniu i/ub na jego opakowaniu.

Konserwacja i utrzymanie

PL

Odlączenie prądu elektrycznego

Przed naprawą odlaczyć urządzenie od sieci zasilanja elektrycznego

Mycie urządzenia

• Części zewnętrzne emaliowane lub ze stali inox oraz uszczelki gumowe mogą być myte przy pomocy gabki nasączonej letnią woda i neutralnym mydłem. Jeśli piamy są trudne do zmycja należy stosować produkty specjalne. Wypłukać dużą ilości wody i dokładnie wysuszyć. Nie należy stosować proszków ściernych ani substancji wywołujących korozję:
• Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze ciepłe. Używać ciepłej wody, spłukać i osuszyć miękka szmatką. Unikać środków ścierających.
• Akcesoria mogą być myte jak zwykłe sztućce, także w zmywarkach.

Mycie drzwi

Oczyścić szybę drzwiczek gabka i specjalnymi produktami nie ścierającymi i osuszyć miękka szmatką. Aby piekarnik wyczyścić dokładniej można drzwiczki odmontować:

1° otworzyć szeroko drzwiczki (patrz ilustracja)
2' podnieść i obrócić dźwignie znajdujące się w obu zawjasach (patrz ilustarc p);

3' pochwycić drzwiczki za obie krawędzie przymykając je lecz nie całkowicie' Przycisnąć blokadyF' a następnie wysunąć drzwi w do siebie i wyłąć z zawiasów (patrz ilustrac p) Zamontować ponownie drzwiczki wykonując czynności w odwrotnej kolejności

Sprawdzić uszczelki

Kontrolować okresowo stan uszczełek drzwiczek piekarnika' Gdyby okazało się ze uszczelka jest uszkodzona należy zwrócić się do najbliższego serwisu (patrz Serwis) Piekarnika nie należy używać aż do jego naprawienia'

Wymjana żarówki

W celu wymjany żarówki w piekarniku:

1. Odkręcić szklaną pokrywę obudowy żarówki

2' Wykręcić żarówkę i wymi Yemenić na analogiczną: moc 25 W złącze E 14' 3' wyłąć i otworzyć pokrywkę (patrz ilustrac p)

Montaż zestawu prowadnic ślizgowych

W celu zamontowania prowadnic ślizgowych:

1. Odkręcić dwie śruby A (patrz ilustrac p) Jeśli piękarnik jest wyposażony w paneje samoczyszczce' zostaną zdemonłowane następu jąco:

2' Wymienić śruby A na śruby i podkładki (B +) znajdujące się w zestawie.

3' Wkręcić nowe śruby B i odpowiednie podkładki C' montując ponownie paneje samoczyszczące

4' Zamocować oba uchwyt D prowadnicy w odpowiednich otworach znajdujących się na ściankach piekarnika (patrz ilustrac p). Otwory dla lewej prowadnicy znajdują się w górze natomiast dla prowadnicy prawej w dole.

5' Na koniec wcisnąć ślizg na część odległościową C'

PL

عربى

استبideal المصباح
