INSTRUKCJA OBSŁUGI LK3360SS Concept

Dziękujemy za zakup produktu marki Concept i życzymy, żeby byli Państwo zadowoleni z naszego produktu przez cały okres jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, a potem zachować ją. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z tym produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne

Ważne przestrogi

Opis produktu

Instrukcja obsługi

Czyszczenie i konserwacja

Instalacja urządzenia

Zmiana kierunku otwierania drzwi

Zwykłe dźwięki eksploatacyjne

Rozwiązywanie problemów

Serwis

Ochrona środowiska

PARAMETRY TECHNICZNE
Klasa energetyczna F
Napięcie 220 – 240 V ~ 50 Hz
Roczne zużycie energii 286 kWh
Dzienne zużycie energii 0,784 KWh
Objętość całkowita 295 litrów
Pojemność użytkowa (lodówka/zamrażarka) 204 litrów / 91 litrów
Zdolność zamrażania 2 kg / 24 godz.
Czas akumulacyjny zamrażarki 10 godz.
Klasa klimatyczna ST / N
Poziom hałasu 39 dB (A)
Wysokość 1890 mm
Szerokość 595 mm
Głębokość 545 mm
Masa	55,5 kg

Producent zastrzega sobie prawo do zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia.

WAŻNE PRZESTROGI

Po dostarczeniu lodówki wolnostojącej połączonej z zamrażarką

• Natychmiast po otrzymaniu należy sprawdzić paczkę, czy nie została ona podczas transportu uszkodzona.
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!
• Nie wolo uruchamiać urządzenia, jeżeli jest ono uszkodzone. Jak najszybciej skontaktui się z dostawca.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.
• JEŚLI kabel zasilający jest uszkodzony, musi zostać wymieniony przez producenta, przedstawiciela jego serwisu lub inną osobę o odpowiednich kwalifikacjach, aby zapobiec ryzyku obrażeń.

Podczas instalacji

• OSTRZEŻENIE: Podczas instalacji urządzenia należy upewnić się, że kabel zasilający nie jest zahaczony lub uszkodzony. Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Upewnij się, że podłączane napięcie zgadza się z wartościami podanymi na tabliczce znamionowej urządzenia.
• Niniejsze urządzenie jest przeznaczone do użytku domowego i w miejscach, takich jak:

- Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.

- Jako urządzenia używane w rolnictwie.

- Jako urządzenia używane przez gości w hotelach, motelach i innych miejscach.

- Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.

• Nie wolno używać urządzenia, bedac boso.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.
• Nie wolno dotykać części chłodzących zamrażarki wilgotnymi lub mokrymi rekoma. Może to skutkować obrażeniami!
• Nie wolno siadać ani stawać na otwartych drzwiach urządzenia.
• Nie wolno dopuścić dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenia należy używać poza ich zasiegiem.
• Dzieciom nie wolno bawić sie z urządzeniem.
• Używając urządzenia w pobliżu dzieci, należy zachować szczególną ostrożność.

• Nie wolno używać urządzenia jako zabawki.

• Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej oraz osoby o ograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożeniom.

• Dla dzieci od 3 do 8 lat dozwolone jest tylko wkładanie i wyjmowanie potraw z lodówki.
• Przed rozpoczęciem konserwacji przez użytkownika należy odłączyć urządzenie od sieci elektrycznej.
• OSTRZEŻENIE: Otwory wentylacyjne w osłonie urządzenia lub w zabudowanej konstrukcji należy utrzymywać swobodnie dostępne, bez przeszkód.
• OSTRZEŻENIE: Nie wolno uszkadzać układu chłodzenia. W razie pojawienia się usterki należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.
• OSTRZEŻENIE: Prosimy, aby praca lodówki odbywała się zgodnie z miejscowymi przepisami regulującymi używanie rozprężających się cieczy palnych i czynników chłodniczych.
• ZAGROŻENIE: Ryzyko uwięzienia dziecka w środku lodówki. Zanim wyrzucisz starą lodówką lub zamrażarkę:
  -Zdejmij drzwi.
  -Pozostaw półki na swoim miejscu, aby dzieci nie mogły łatwo wejść do środka.
• Przed zainstalowaniem akcesoriów należy odłączyć lodówkę od źródła zasilania.
• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją.
• Nie wolno zanurzać przewodu zasilającego ani wtyczki w wodzie lub w innej cieczy.
• Należy regularnie sprawdzać urządzenie i przewód zasilający pod kątem uszkodzeń.
• Nie wolno włączać uszkodzonego urządzenia.
• Nie używaj urządzenia, jeżeli drzwi lub uszczelnienie drzwi jest uszkodzone. Oddaj urządzenie do autoryzowanego serwisu do naprawy.
• Nie wolno używać akcesoriów innych niż te, które zostały zalecone przez producenta.
• Nie wolno używać akcesoriów, które mają uszkodzone wykończenie powierzchni, są zużyte lub mają inne wady.

• Wybierając lód z zamrażarki należy zachować ostrożność, ponieważ istnieje niebezpieczeństwo obrażeń lub odmrożenia.

• WAŻNE! Przed włączeniem należy pozostawić urządzenie wyłączone na co najmniej trzy godziny, aby gazy chłodzące w sprężarce ustabilizowały się.

• Używaj urządzenia w pomieszczeniu, w którym temperatura waha się od +16 °C do +38 °C.
• Nie umieszczaj urządzenia w pobliżu źródeł ciepła, może wzrosnąć jego zużycie i zmniejszyć się jego żywotność.
• Nie umieszczaj żadne przedmioty na urządzeniu, ponieważ może to spowodować jego uszkodzenie.
• Nie wkładaj do urządzenia żadnych urządzeń elektrycznych, takich jak np. miksery itp.
• Nie wolno przechowywać w urządzeniu substancji żrácych ani wybuchowych, takich jak np. puszki aerozolowe z substancją łatwopalna itp.
• Nie wolno uruchamiać żadnych urządzeń elektrycznych w lodówce ani w zamrażarce.
• Przed użyciem należy wytrzeć wnętrze urządzenia roztworem jadalnej sody rozpuszczonej w letniej wodzie. Po oczyszczeniu należy wysuszyć wszystkie części.
• Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem.
• PRZESTROGA! Nie wolno używać urządzeń mechanicznych ani innych przedmiotów, aby przyśpieszyć proces rozmrażania, z wyjątkiem tych, które są zalecane przez producenta.
• Nie umieszczaj urządzenia w bezpośrednim świetle słonecznym.
• Upewnij się, że wokół urządzenia jest wystarczająca przestrzeń do swobodnego obiegu powietrza.
• Urządzenie powinno zostać umieszczone co najmniej 50 cm od piekarnika gazowego lub płyty grzewczych i powinno zostać umieszczone co najmniej 5 cm od piekarnika elektrycznego.
• Jeżeli urządzenie zostało umieszczone w pobliżu zamrażarki, należy zachować odległość co najmniej 2 cm, aby uniknąć powstawaniu wilgotności na zewnętrznej powierzchni.

UWAGA!

Otwieraj urządzenie tylko na krótki okres, żeby wstawić lub wyjąć żywność, aby uniknąć obrażeń, np. potknięcia. Dzieci mogą zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub zostać narażone na inne niebezpieczeństwo.

Ewentualne usterki

- Napraw urządzenia i ingerencje w niego może dokonywać tylko wykwalifikowany specjalista.

• Urządzenie musi być podczas naprawi ingerencji odłączone od sieci elektrycznej. Wyłącz bezpiecznik lub odłącz wtyczkę od gniazdka elektrycznego.
• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją.

UWAGA! Zagrożenie pożarowe / Materiał palny.

Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną.

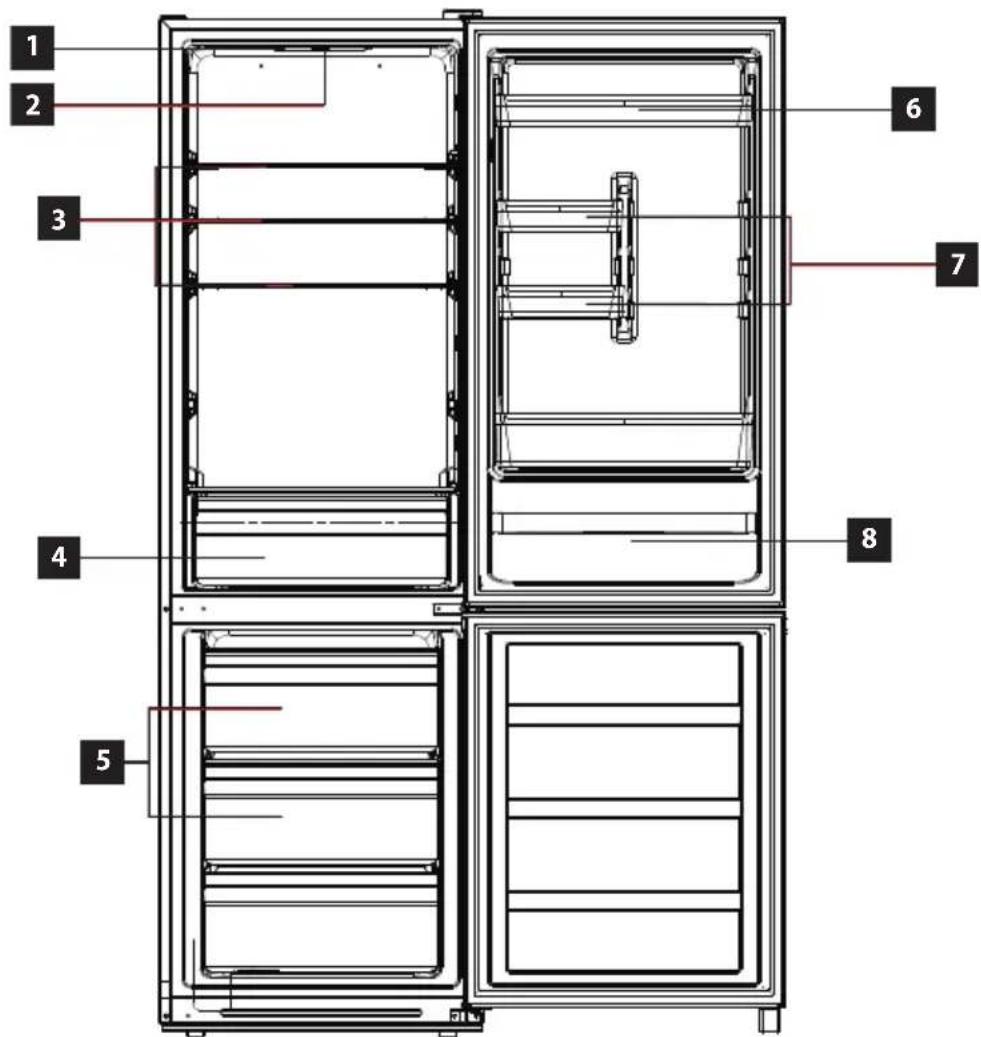

OPIS PRODUKTU

1 Oświetlenie lodówki
2 Sterowanie termostatem
3 Szklana półka do lodówki
4 Szuflada na owoce i warzywa
5 Szuflady zamrażarki
6 Przegroda na masło i ser
7 Przegródki w drzwiach lodówki
8 Przegroda na butelkę

1 2 3 4 5 6 7 8

Uwaga: Aby zapewnić jak największą efektywność energetyczną urządzenia, pozostaw szuflady, schowki na żywność, półki itp. na swoim miejscu, jak jest pokazane na rysunku wyżej.

WSKAZÓWKI DOTYCZĄCE UŻYWANIA

• W przypadku awarii zasilania lub odłączenia urządzenia od gniazdka należy przed ponownym podłączeniem urządzenia do gniazdka odczekać co najmniej 5 minut. Czas ten służy do zapobiegania uszkodzenia spreżarki.

• W razie braku energii elektrycznej, żywność wewnątrz lodówki i zamrażarki może być przechowywana nawet przez kilka godzin. Drzwi lodówki i zamrażarki należy otwierać jak najmniej, przedłuży to czas, przez który żywność pozostaje świejeża.
  • ABY ZAOSZCZĘDZIĆ ENERGIĘ:

• Napojów gazowanych nie wolno przechowywać w przegródkach zamrażających albo w schowkach na żywność albo w komorach niskotemperaturowych, zaś niektóre artykuły, takie jak lody na bazie wody, nie powinny być spożywane, jeśli są zbyt zimne.

• Nie wolno przekraczać okresu przechowywania zalecanego przez producentów żywności w stosunku do jakiegokolwiek rodzaju żywności, szczególnie dotyczy to artykułów głęboko mrożonych przez ich wytwórcę, przechowywanych w zamrażarkach oraz w komorach lub schowkach przeznaczonych do żywności zamrożonej.
• Podczas rozmrażania urządzenia chłodniczego należy chronić mrożone artykuły przed nadmiernym wzrostem ich temperatury, na przykład pakując je w kilka warstw gazet.

• Zwiększenie temperatury mrożonych artykułów w czasie ręcznego rozmrażania, konserwacji lub czyszczenia mogłoby skrócić okres ich przechowywania.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, to należy odłączyć go od sieci elektrycznej, oczyścić jego wnętrze nieagresywnymi środkami myjącymi (zob. rozdział Czyszczenie i konserwacja), a drzwi urządzenia pozostawić uchylone, aby zapobiec utrzymywaniu się nieprzyiemnego zapachu wewnatrz urządzenia.

• Temperatura wewnątrz urządzenia zależy od temperatury w pomieszczeniu, temperatury żywności, ilości przechowywanej żywności oraz częstotliwość otwierania drzwi urządzenia.
• Jeżeli nie zamrażasz świeżych potraw, nie trzeba ustawiać lodówki ze zamrażarką na maksymalną moc chłodzenia. Jeżeli temperatura zostanie ustawiona na najwyższą moc chłodzenia przez dłuższy czas, rowek drenażowy może zamarznać.
• To urządzenie jest przeznaczone do użytku w temperaturze otoczenia w zakresie od +16 °C do +38 °C. Urządzenie może nie działać prawidłowo, jeżeli zostanie umieszczone w zakresie temperatur otoczenia nie podanych w tabeli.

Klasa klimatyczna Temperatura otoczenia
T 16 °C do 43 °C
ST 16 °C do 38 °C
N 16 °C do 32 °C
SN 10 °C do 32 °C

Wskazówki dotyczące przechowywania żywności w lodówce

Przestrzeń lodówki służy do przechowywania świeżej żywności przez okres kilku dni.

• Uważaj, aby żywność nie dotykała tylnej ściany lodówki. Pozostaw trochę miejsca wokół żywności, aby zapewnić cyrkulację powietrza w lodówce.
• Nie umieszczaj w lodówce ciepłej żywności ani napoi, które odparowują. Zwiększa to wilgotność wewnątrz lodówki.
• Żywność przechowuj w zamkniętych naczyniach lub zapakowane.
• Płyny przechowuj w zamkniętych naczyniach lub w butelkach.
• Zapakowane mieso zaleca się umieścić na szklanej półce nad szuflada na owoce i warzywa.

Aby zapobiec zepsuciu się jakości przechowywanej żywności, należy stosować się do poniższych wskazówek.

• Nie otwieraj drzwi lodówki na dłużej, niż jest to niezbędne, gdyż dopływ ciepłego powietrza powoduje wyraźny wzrost temperatury wewnatrz urządzenia.
• Należy regularnie czyścić powierzchnie mogące być w kontakcie zżywnością i kanalikiem odprowadzającym wode.
• Świeże mięso i ryby przechowuj w takim miejscu, aby uniknąć ich kontaktu z innymi potrawami.

Wskazówki dotyczące przechowywania żywności w zamrażarce

• Przestrzeń zamrażarki służy do przechowywania świeżej żywności, do przechowywania zamrożonej żywności przez czas podany na opakowaniu oraz do produkcji lodu.
• Świeżą żywność dobrze zapakuj, aby opakowanie było szczelne. Idealne są specjalne worki do zamrażarek, worki polietylenowe i plastikowe pojemniki.
• Zapobiegaj kontaktowi świeżej żywności ze zamrożoną.
• W razie awarii zasilania należy otwierać drzwi zamrażarki co najmniej, jak to możliwe. Zamrażarka utrzymuje zamrożoną żywność przez czas do 12 godzin.
• Nie umieszczaj nigdy w zamrażarce ciepłej żywności ani napoi.
• Przed umieszczeniem zamrożonej żywności w zamrażarce upewnij się, czy opakowanie nie jest uszkodzone.

INSTRUKCJA OBSŁUGI

Przed pierwszym użyciem

Przed rozpoczęciem używania urządzenia należy je, ze względów higienicznych, przetrzeć wilgotną szmatką (także wewnątrz). Wszystkie usuwalne części umyj w ciepłej wodzie z dodatkiem środka czyszczącego.

Po instalacji lodówki pozostaw ją na co najmniej pół godziny bez podłączenia do sieci. Pozwoli to, aby gazy chłodzące, które mogły się podczas transportu wznieść, osiadły. Następnie podłącz lodówkę do gniazdka napięcia elektrycznego i pozostaw ją pracować przez około 2-3 godziny w celu ustabilizowania normalnej temperatury roboczej. Możliwe jest, że w tym czasie pojawi się lekki zapach, który zniknie, gdy urządzenie zacznie schładzać. Następnie włóż do niej świeżą lub mrożoną żywność.

Uwaga: Jeśli podczas pierwszego uruchomienia nastąpi przerwa w zasilaniu, odczekaj co najmniej 5 minut połączenie lub połączenie sieciowe.

Ustawianie temperatury w lodówce

1. Otwórz drzwi lodówki.

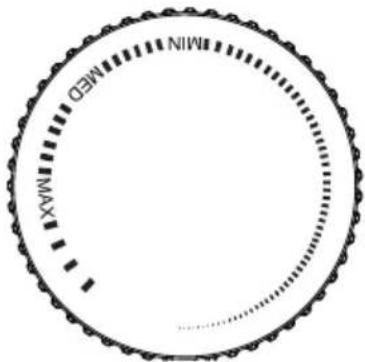

2. Za pomocą regulatora (Rys. 1) można ustawić temperaturę wewnętrzną strefy chłodzenia i zamrażania lodówki.
3. Poprzez płynne obracanie regulatora z pozycji „OFF” do pozycji „MAX” uzyskuje się niższą temperaturę wewnątrz urządzenia.

- Skróty przedstawione na regulatorze nie oznaczają specyficznej ustawionej temperatury, ale poziom chłodzenia

- Gdy termostat jest ustawiony w pozycji OFF, wtedy urządzenie jest wyłączone – nie chłodzi i nie zamraża.

- W celu krótkotrwałego przechowywania żywności w zamrażalniku należy ustawić termostat w zakresie od „MIN“ – „MED“.

- W celu długotrwałego przechowywania żywności w zamrażalniku należy ustawić termostat w pozycji „MED“ lub wyższej.

- Lodówka osiągnie potrzebną temperaturę chłodzenia po upływie pierwszych 24 godzin pracy.

Legenda:

Ustawienie „Off” - Urządzenie nie chłodzi
Ustawienie „Min” Minimum Wyższa temperatura niż normalnie
Ustawienie „Med” Medium	Normalne działanie (odpowiednie ustawienie dla większości sytuacji)
Ustawienie „Max” Maximum Najchłodniejsza temperatura

- Przy wysokiej temperaturze otoczenia, np. w gorące letnie dni. Możliwe, że konieczne będzie ustawienie termostatu na najchłodniejsze ustawienia (pozycja „Max”, co może spowodować nieprzerwane działanie kompresora, aby w komorze chłodzącej utrzymywała się niska temperatura.

- Przy pierwszej instalacji lodówki ustaw pokrętło termostatu na „Med”.

Przed umieszczeniem żywności pozwól lodówce na kompletne wychłodzenie. Najlepiej poczekać 24 godziny przed umieszczeniem żywności.

Ustawianie temperatury w zamrażarce

- Temperatura w zamrażarce jest ustawiana automatycznie zgodnie z ustawioną temperaturą w lodówce i nie można jej zmieniać.

Uwaga: Na tylnej ścianie lodówki mogą pojawiać się zamarznięte kropelki wody, co jest normalne i nie stanowi wady urządzenia.

CZYSZCZENIE I KONSERWACJA

• Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć przewód zasilający od gniazdka elektrycznego, lub wyłączyć bezpiecznik gniazdka elektrycznego urządzenia.
• Wnętrze lodówki należy czyścić w zależności od częstotliwości używania, aby uniknąć nieprzyjemnych zapachów.
• Jednym ze źródeł zapachów mogą być także zanieczyszczenia osadzone wokół uszczelnienia. Regularne czyszczenie wilgotną szmatką zapobiega temu zapachowi.
• Do czyszczenia zaleca się stosować środków nieagresywnych, najlepiej czystej wody letniej wraz z miękką gąbką lub papierowym ręcznikiem.
• Po czyszczeniu pozostaw drzwi wyłączonego urządzenia otworzone, aby zapewnić naturalne osuszenie.
• Nie zaleca się używać do czyszczenia środków czyszczących takich jak alkoholu, acetonu, oleju, pasty do zębów i innych środków ściernych.
• Nie zaleca się używać do czyszczenia szorstkich szczotek, twardych ani stalowych szczotek.
• Nie zaleca się używać do czyszczenia wrzącej wody, która mogłaby uszkodzić pewne części urządzenia.
• Nie zaleca się mycia urządzenia podczas czyszczenia strumieniem wody, która mogłaby naruszyć izolację lub spowodować zwarcie niektórych elektronicznych części urządzenia.
• Akcesoria urządzenia należy czyścić w ciepłej wodzie z dodatkiem środka czyszczącego. Nie myj akcesoriów w zmywarce do naczyń.
• Zabrania się korzystania z: mydła, detergentów, proszku do czyszczenia, środków czyszczących w spreju itd., ponieważ mogłoby to spowodować nieprzyjemny zapach w lodówce albo zanieczyścić żywność.

ROZMRAŻANIE

Uwaga: To urządzenie nie posiada systemu automatycznego odmrażania.

1. Odłącz wtyczkę od sieci elektrycznej
2. Przemieść żywność z lodówki w miejsce, gdzie nie ulegnie ona zepsuciu, przygotuj pojemnik, do którego będzie spływała woda powstała z topniejącego szronu
3. etrzyj wodę z parownika i ścian wewnętrznych suchą szmatką, następnie wyżymaj szmatkę i powtarzaj te kroki do momentu całkowitego roztopienia się szronu
4. W celu przyspieszenia procesu rozmrażania można użyć łopatki do lodu (użyj tylko plastikowej lub drewnianej łopatki, aby nie uszkodzić uszczelek i ścian wewnętrznych) lub bardzo delikatnej szczoteczki w kombinacji z użyciem odpowiedniej ilości ciepłej wody
5. Po całkowitym rozmrożeniu i wytarciu resztek wody wewnątrz lodówki suchą szmatką, można włożyć żywność z powrotem do lodówki i włączyć urządzenie.

INSTALACJA URZĄDZENIA

• Usterki spowodowane nieprawidłową instalacją nie są objęte gwarancją.
• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.
• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom lub zwierzętom ani za uszkodzenie rzeczy wynikające z nieprawidłowej instalacji.
• Umieść urządzenie na płaskiej powierzchni w dobrze wentylowanym pomieszczeniu.
• Unikaj umieszczania urządzenia w miejscu narażonym na bezpośrednie działanie promieni słonecznych.
• Urządzenie powinno znajdować się co najmniej 10 cm od ściany, zarówno z tyłu, jak i z boków. Urządzenie powinno mieć z góry wolną przestrzeń około 30 cm, aby umożliwiać wentylację.
• W razie potrzeby użyj nóżek poziomujących na spodzie urządzenia, aby ustawić urządzenie w stabilnej i poziomej pozycji.

Podłączenie do sieci elektrycznej

• Upewnij się, że podłączane napięcie i zabezpieczenie prądowe zgadzają się z wartościami podanymi na tabliczce znamionowej urządzenia. Zaleca się użyć oddzielnego układu gniazdek z bezpiecznikiem 16 A.
• Należy używać tylko gniazdek elektrycznych z uziemieniem.
• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogą one spowodować zagrożenie wynikające z przegrzania. Wtyczka przewodu zasilającego musi być łatwo dostępna nawet po instalacji.
• Zmian podłączenia może dokonywać tylko wykwalifikowany specjalista.
• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej.
• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego.
• Przewód zasilający należy umieścić tak, aby nie był on zniekształcany i nadmiernie zginany.

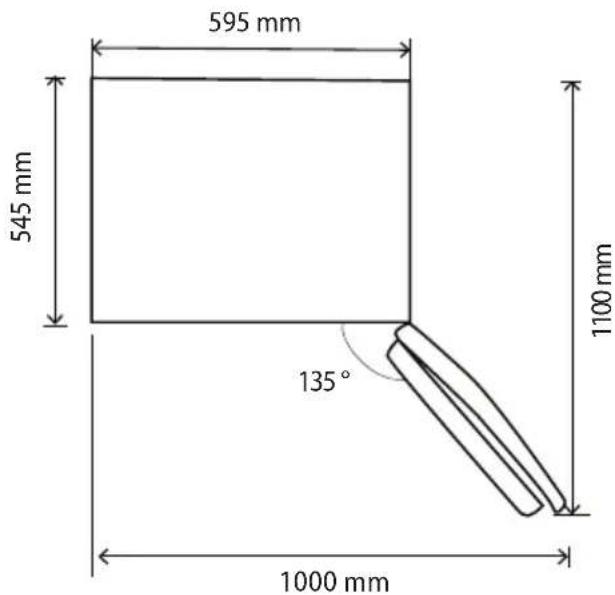

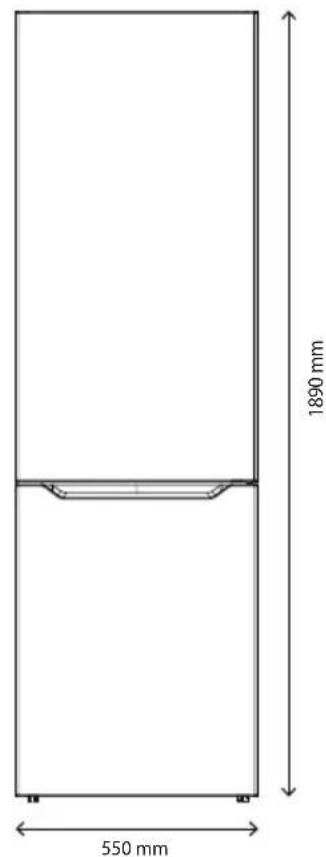

WYMIARY URZADZENIA

595 mm 545 mm 135° 1000 mm 1100 mm

1890 mm 550 mm

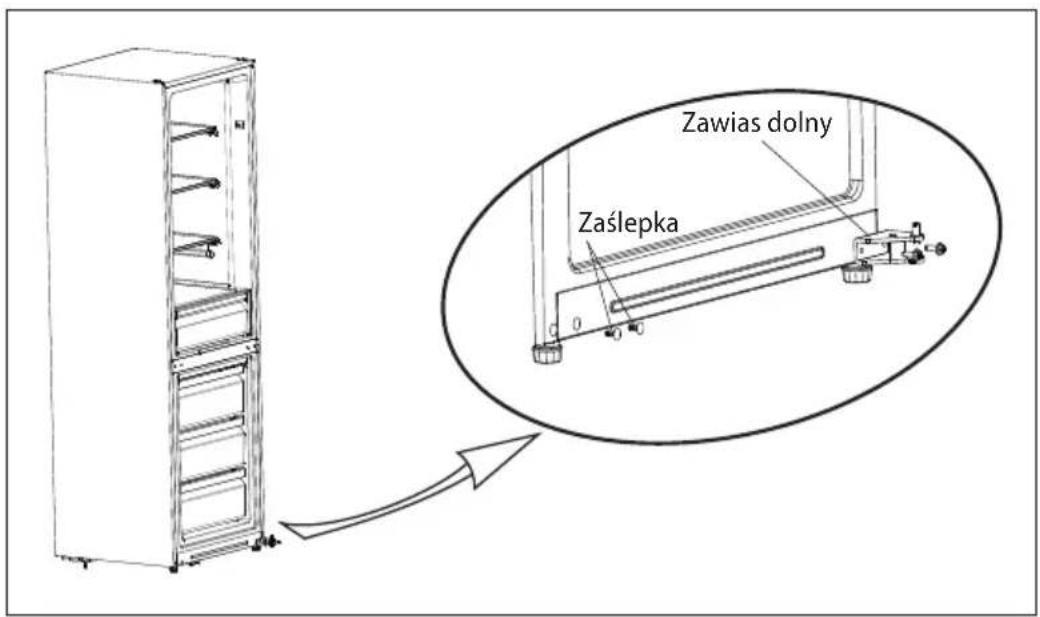

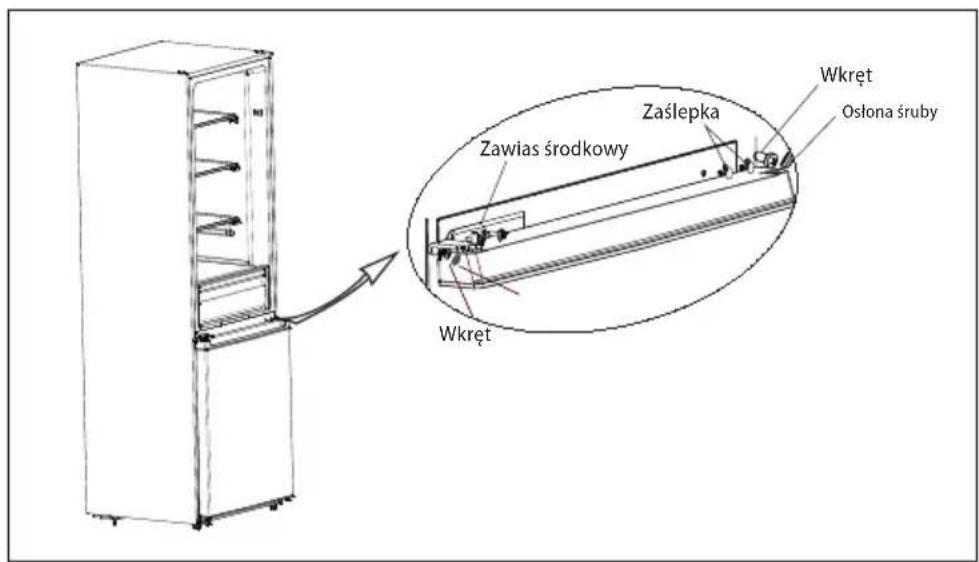

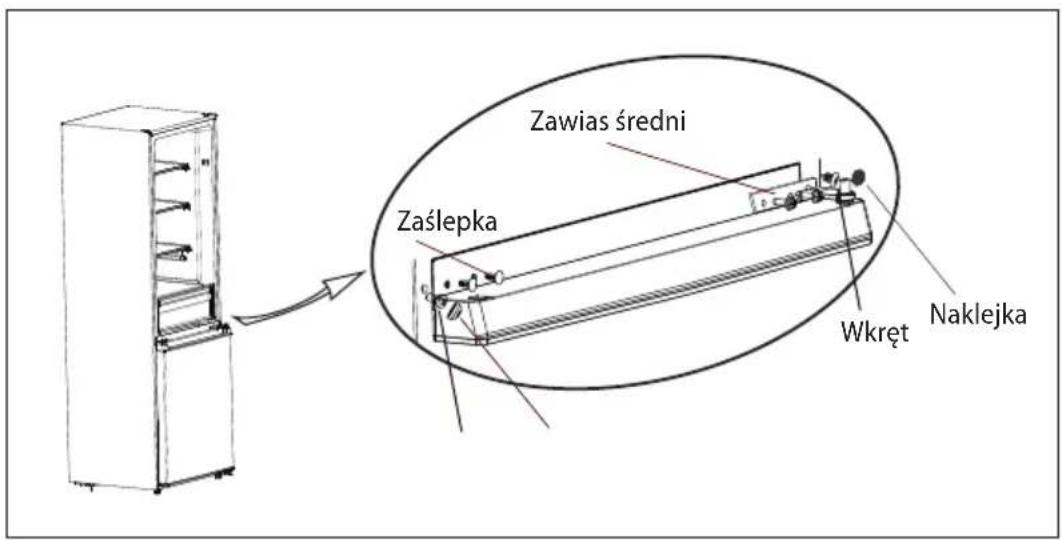

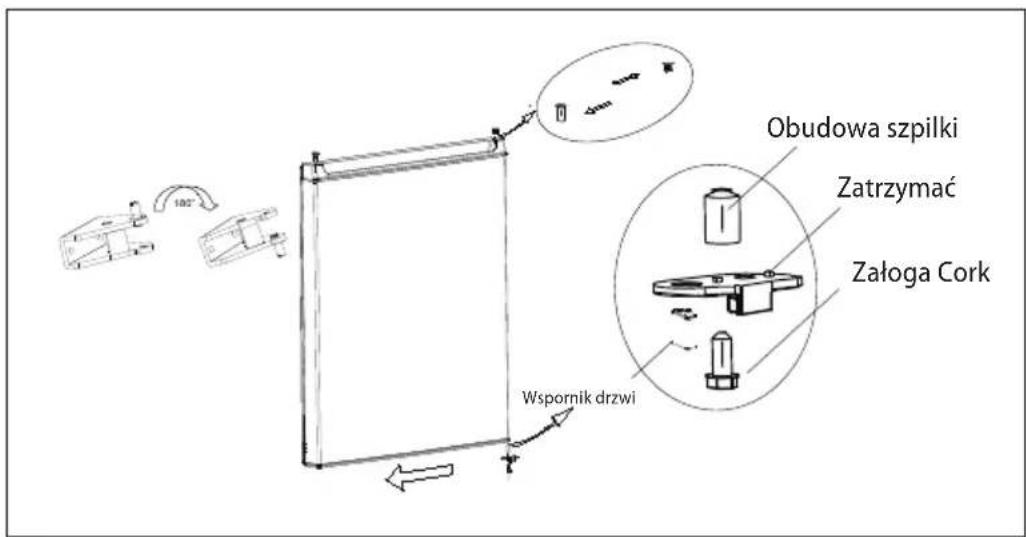

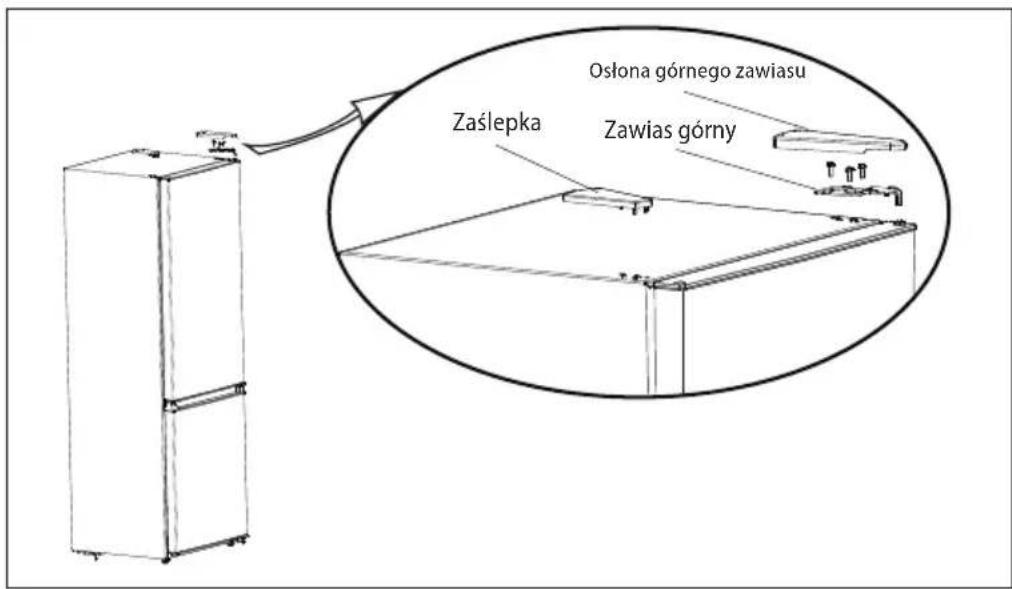

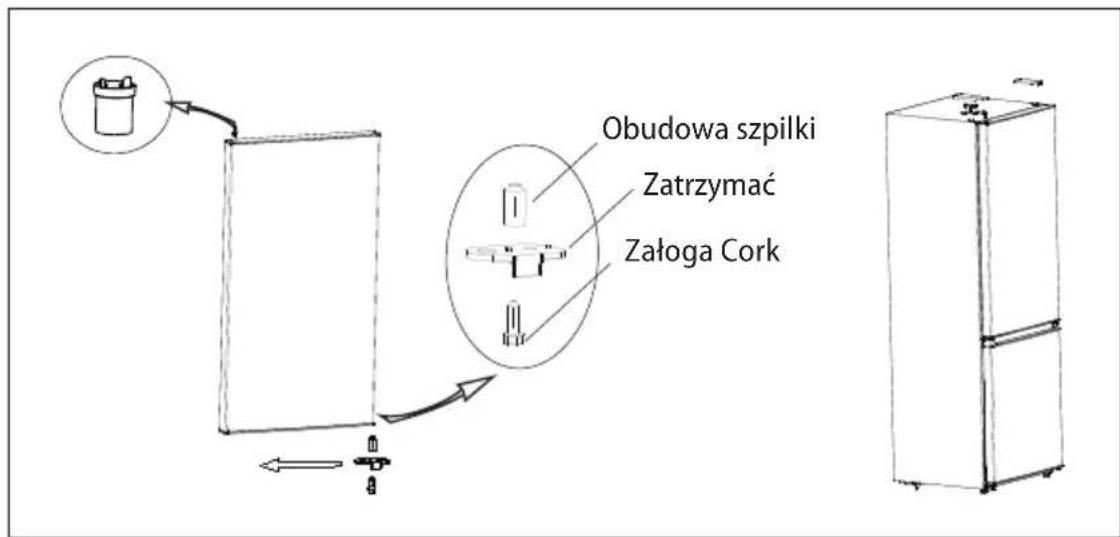

ZMIANA KIERUNKU OTWIERANIA DRZWI

1. Wyłącz bezpiecznik albo odłącz wtyczkę od gniazda elektrycznego. Podczas odłączania urządzenia od gniazda elektrycznego, nigdy nie wolno wyrywać wtyczki poprzez ciąganie przewodu zasilającego, natomiast należy chwycić wtyczkę i odłączyć ją poprzez wyjęcie.
2. Jeśli trzymasz jakąś żywność lub napoje w półkach drzwi lodówki, wyjmij je.
3. Zdemontuj górne osłony plastikowe i zawias górny lodówki (Rys. 2). Zdejmij drzwi lodówki i odóż je w bezpieczne miejsce.
4. Zdemontuj zaślepki i zawias środkowy lodówki (Rys. 3). Zdejmij drzwi zamrażarki i odłóż je w bezpieczne miejsce.
5. Zdemontuj zaślepki i zawiasy dolne zamrażarki (Rys. 4).
6. Przemieść bolec do zamocowania drzwi zamrażarki na drugą stronę zawiasu dolnego zamrażarki (Rys. 5). Zamontuj zawias dolny zamrażarki na drugą stronę spodnią urządzenia, jak jest pokazane na Rys. 5.
7. Z górnej krawędzi drzwi lodówki zdemontuj górną osłone plastikową (Rys. 7).
8. Zdemontuj tuleję do zamocowania zawiasu górnego lodówki i umieść ją po drugiej stronie drzwi (Rys. 7). Po przemieszczeniu tulei założ z powrotem górną osłonę plastikową.
9. Z dolnej krawędzi drzwi lodówki zdemontuj plastikowy ogranicznik drzwi, metalowy uchwyt oraz tuleję wału do zamocowania zawiasu środkowego lodówki (Rys. 5).

Ostona górnego zawiasu Zaślepka Zawias górny

Rys.2

Zawias średni Zaślepka Wkręt Naklejka

Rys.3

1. Z dolnej krawędzi drzwi zamrażarki zdemontuj plastikowy ogranicznik, metalowy uchwyt oraz tuleję do zamocowania zawiasu dolnego zamrażarki, jak jest pokazane na Rys. 5.
2. Założ drzwi zamrażarki na jej zawias dolny i zamontuj zawias środkowy lodówki.
3. Założ drzwi lodówki na zamontowany zawias środkowy lodówki.
4. Oraz zamontuj górne osłony plastikowe (Rys. 7).

Rys.4

Zawias dolny Zaślepka

Rys.5

Obudowa szpilki Zatrzymać Załoga Cork Wspornik drzwi

Rys.6

Wkręt Ostona śruby Zawias środkowy Zaślepka Wkręt

Obudowa szpilki Zatrzymać Załoga Cork

Rys.6

ZWYKŁE DŻWIĘKI EKSPLOATACYJNE

Dźwięk pękania lodu

Może on być spowodowany automatycznym rozmrażaniem lub może być spowodowany rozszerzaniem i kurczeniem się powietrza wewnątrz lodówki i zamrażarki.

Krótki dźwięk pęknięcia

Występuje, gdy termostat włącza i wyłącza spreżarkę.

Hałas spreżarki

Pracy sprężarki towarzyszy hałas roboczy. Sprężarka może być po instalacji przez krótki czas nieco głośniejsza.

Dźwięk bulgotania i płynięcia

Ten dźwięk powstaje podczas przepływu czynnika chłodniczego przez rury w lodówce i zamrażarce.

Dźwięk cieknącej wody

Jest spowodowany przepływem wody do parownika podczas procesu rozmrażania i będzie słychać podczas całego procesu rozmrażania.

Dźwięk przypływu powietrza (dźwięk wentylatora)

Dźwięk ten jest spowodowany cyrkulacją powietrza wewnątrz urządzenia. Jest to normalna funkcja zamrażarki, która jest wyposażona w system No-Frost.

ROZWIĄZYWANIE PROBLEMÓW

Większość drobnych usterek, które mogą pojawić się podczas używania lodówki, można usunąć samemu, bez konieczności wzywania autoryzowanego serwisu. Poniższy przegląd powinien pomóc w znalezieniu przyczyn występowania usterek.

W przypadku, że poniższy przegląd nie pomoże w usunięciu usterki, prosimy skontaktować się z autoryzowanym serwisem.

Opis usterki Możliwa przyczyna Rozwiązanie
Urządzenie nie działa	Wtyczka nie jest podłączona do gniazdka Sprawdź podłączenie wtyczki do gniazdka.
	Uszkodzony przewód zasilający	Nie podłączaj urządzenia. Skontaktuj się z wykwalifikowanym specjalistą lub autoryzowanym centrum serwisowym.
	Uszkodzona główna elektronika lub elektronika sterująca	Skontaktuj się z autoryzowanym centrum serwisowym.
Urządzenie nie stygnie	Nieszczelność czynnika chłodniczego	Skontaktuj się z autoryzowanym centrum serwisowym.
	Zatkany rurociąg lodówki lub zamrażarki	Skontaktuj się z autoryzowanym centrum serwisowym.
Sprężarka ciągle pracuje	Temperaturę w pomieszczeniu jest wysoka	Zapewnij, aby wokół urządzenia była wystarczająca przestrzeń do swobodnego obiegu powietrza.
	Zbyt wiele artykułów spożywczych przechowywanych w lodówce i w zamrażarce	Wyjmij część żywności, która nie musi być przechowywana w lodówce.
	W lodówce znajdują się ciepłe pokarmy lub płyn.	Wyjmij ciepłe pokarmy lub płyny z lodówki i pozostaw je do ostygnięcia.
	Zbyt często otwieranie drzwi Zmniejsz czas otwarcia drzwi.
	Uszkodzona główna elektronika lub elektronika sterująca	Skontaktuj się z autoryzowanym centrum serwisowym.
Zbyt duży hałas sprężarki	Poluzowane śruby mocujące sprężarkę Dokręć śruby mocujące sprężarkę.
	Lodówka nie jest stabilna Wypoziomować lodówkę.
Światło w lodówce nie świeci	Wtyczka nie jest podłączona do gniazdka Sprawdź podłączenie wtyczki do gniazdka.
	Światło w lodówce jest uszkodzone	Skontaktuj się z autoryzowanym centrum serwisowym.
Za dużo wody w pojemniku do odparowywania	Drzwi lodówki nie są całkowicie zamknięte	Sprawdź, czy drzwi lodówki są zamknięte oraz czy w ich zamykaniu nie przeszkadzają jakieś potrawy lub pojemniki.
	W lodówce znajdują się potrawy zawierające zbyt dużo wody - ciągłe rozmrażanie	Zmniejsz ilość potraw w lodówce zawierających zbyt dużo wody.
W zamrażarce tworzy się szron	Nieprawidłowo zapakowana żywność lub mokre naczynia	Sprawdź, czy opakowanie żywności nie są uszkodzone lub czy pojemniki nie są przed ich umieszczeniem w lodówce mokre.
	Zbyt często otwieranie drzwi Zmniejsz czas otwarcia drzwi.
	Nieprawidłowo umieszczone szuflady w zamrażarce	Sprawdź, czy szuflady zamrażarki są umieszczone prawidłowo.
		Skontaktuj się z autoryzowanym centrum serwisowym.

SERWIS

UWAGA!

Bardziej kompleksowe konserwacje lub naprawy wymagające ingerencję w wewnętrzne elementy produktu powinien wykonywać wykwalifikowany serwis.

OCHRONA ŚRODOWISKA

• Należy preferować recykling materiałów opakowaniowych i starych urządzeń.
• Pudełko urządzenia można usuwać jako odpad sortowany.
• Plastikowe worki z polietylenu (PE) należy oddać w miejscu gromadzenia materiału do recyklingu.

Recykling urządzenia pod koniec jego okresu żywotności:

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki do recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji niniejszego produktu zapobiega negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwej utylizacji tego produktu. Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt.

PATEICÍBA

Nazwa Ulica Kod Miasto Telefon E-mail

CONCEPT	Ostrowskiego	53-238	Wrocław [phone]	[e-mail]
POLSKA sp. z o.o.	30

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tel. [phone]

www.my-concept.cz

CONCEPT Slovensko s.r.o.

Hurbanova 1563/23, 911 01 Trenčín

Tel.: [phone]

www.my-concept.sk

Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone]

www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia

Tel.[phone]

e-pasts: [e-mail], www.verners.lv
