INSTRUKCJA OBSŁUGI KFC 90093 GE CI X Kernau

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Nasz nowy, starannie zaprojektowany produkt został wykonany z materiałów najwyższej jakości, został też dokładnie przetestowany, tak aby spełniać wszelkie oczekiwania naszych Klientów związane przygotowywaniem potraw.

⚠️ UWAGA:

Instrukcja zawiera ważne informacje dotyczące użytkowania i konserwać urządzenia, dlatego prosimy o uważne zapoznanie się z prostymi instrukcj i o przestrzeganie ich, co umożliwia Państwu osiąganie znakomitych rezult użytkowania. Prosimy także o przechowywanie poniższej instrukcji w bezpiecznym miejscu, bo można było z niej skorzystać.

Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub osób powstałe w wyniku błędnego montażu lub niewłaściwego użytkowania urządzenia.

SPIS TREŚCI

ROZDZIAŁ 1: INSTALACJA KUCHNI ...... 5

• PODŁĄCZENIE KUCHNI DO INSTALACJI ELEKTRYCZNEJ ......
• PODŁĄCZENIE KUCHNI DO INSTALACJI GAZOWEJ 6
  • MONTAŻ NÓŻEK I POZIOMOWANIE KUCHNI 8

ROZDZIAŁ 2: DANE TECHNICZNE ...... 9

ROZDZIAŁ 3: MONTAŻ 11

• WYMIANA DYSZ 11
• REGULACJA PŁOMIENIA „OSZCZĘDNEGO” PO WYMIANIE DYSZ .....
  • MONTAŻ KRÓĆCA WEŻA GIĘTKIEGO NA GAZ Z BUTLI ......

ROZDZIAŁ 4: WAŻNE WSKAZÓWKI 13

ROZDZIAŁ 5: PANEL STEROWANIA ...... 17

ROZDZIAŁ 6: OPIS KUCHNI ...... 18

ROZDZIAŁ 7: OBSŁUGA ...... 20

• OBSŁUGA PALNIKÓW NAWIERZCHNIOWYCH I PIEKARNIKA ..... 20
• OBSŁUGA PIEKARNIKA 21
• TABELA PRZYRZĄDZANIA POTRAW 22

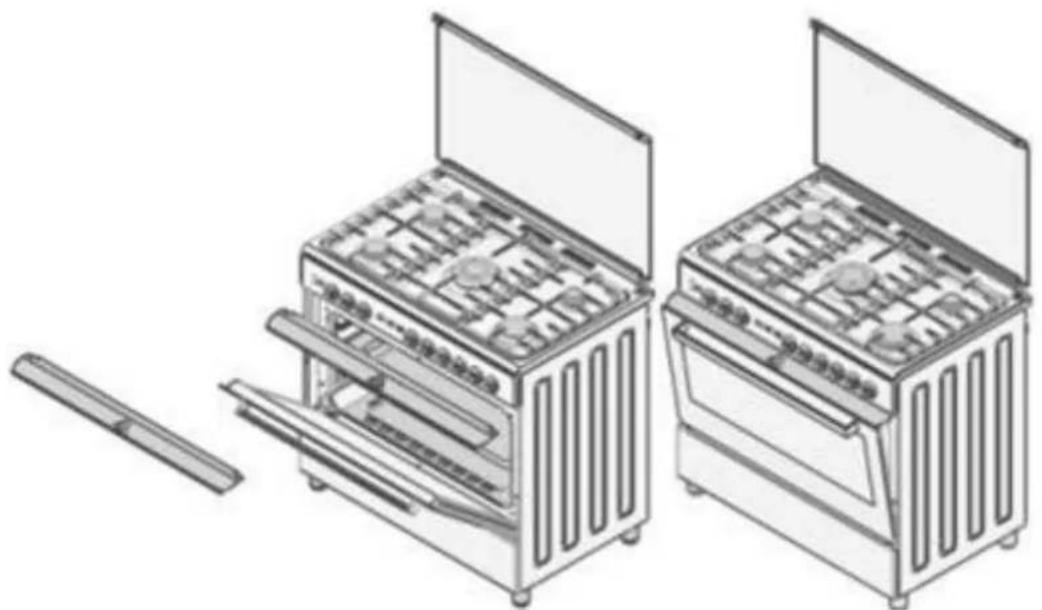

• ZASTOSOWANIE OSŁONY PANELU STEROWANIA 22

ROZDZIAŁ 8: CZYSZCZENIE I KONSERWACJA KUCHNI ...... 24

ROZDZIAŁ 9: JEŚLI KUCHNIA NIE DZIAŁA ...... 25

ROZDZIAŁ 10: USUWANIE ZUŻYTYCH URZĄDZEŃ ...... 25

ROZDZIAŁ 11: USUWANIE ZUŻYTYCH URZĄDZEŃ ...... 26

ROZDZIAŁ 1: INSTALACJA KUCHNI

PODŁĄCZENIE KUCHNI DO INSTALACJI ELEKTRYCZNEJ

- Kuchnia przystosowana jest do zasilania z instalacji prądu przemier jednofazowego 230 V / \~50-60 Hz (bezpiecznik 32 A) lub trójfazowego 3 x 230 V / 400 V / \~50-60 Hz (bezpieczniki 16 A). Napięcie znamionowe elementów grzejnych kuchni wynosi 230V. Jeśli instalacja elektryczna w budynku nie nieodpowiada tym parametrom, należy zlecić jej przystosowanie wykwalifikowanemu elektrykowi.

- Instalacja elektryczna w budynku musi byćwyposażona w gniazdo przyłączeniowe z bolcem ochronnym i skuteczny system uziemiający lub ochronny, spełniający wymagania aktualnych przepisów i norm. Jeśli gniazdo przyłączeniow odpowiada tym wymaganiom, należy zlecić zamontowanie odpowiednią gniazda wykwalifikowanemu elektrykowi. Producent nie odpowiada za szkody wynikające z nieprawidłowego użytkowania kuchni i podłączenia jej do instalacji bez uziemienia lub obwodu ochronnego.

- Przewód zasilający nie może stykać się z gorącymi elementami kuchni.

- Podłączenie kuchni, powinno być tak wykonane, aby w sytuacji awaryjnej istniała możliwość odcięcia dopływu prądu. Odległość między stykami roboc wyłącznika powinna wynosić minimum 3 mm.

- Na stronie 7 zamieszczono przykładowy sposób podłączenia kuchni do instalacji elektrycznej.

⚠️ UWAGA:

Podłączenie do instalacji elektrycznej może przeprowadzać tylko wykwalifi instalator posiadający stosowne uprawnienia. Nie wolno samodzielnie dokonywać przeróbek lub zmian w instalacji elektrycznej.

PODŁĄCZENIE KUCHNI DO INSTALACJI GAZOWEJ

- Przed podłączeniem kuchni, należy upewnić się, czy rodzaj gazu w instalacji gazowej odpowiada temu opisanemu na tabliczce znamionc jakiego kuchnia została przystosowana fabrycznie. Jeśli zachodzi pot należy zlecić wymianę dysz i przystosowanie kuchni do innego: pracownikowi autoryzowanego serwisu lub instalatorowi posiadającemu stosowne uprawnienia.

- Kuchnia powinna być zainstalowana zgodnie z aktualnie obowiązując przepisami i użytkowana tylko w dobrze wentylowanym pomieszczeniu. Przed jej instalacją, prosimy o zapoznanie się z informacjami zawartymi w niniejszej instrukcji obsługi. W celu zapewnienia bezpieczeństwa użytkowania, instalowanie i serwisowanie kuchni należy powierzyć autoryzowanemu serwisowi lub instalatorowi posiadającemu odpowiednie uprawnienia.

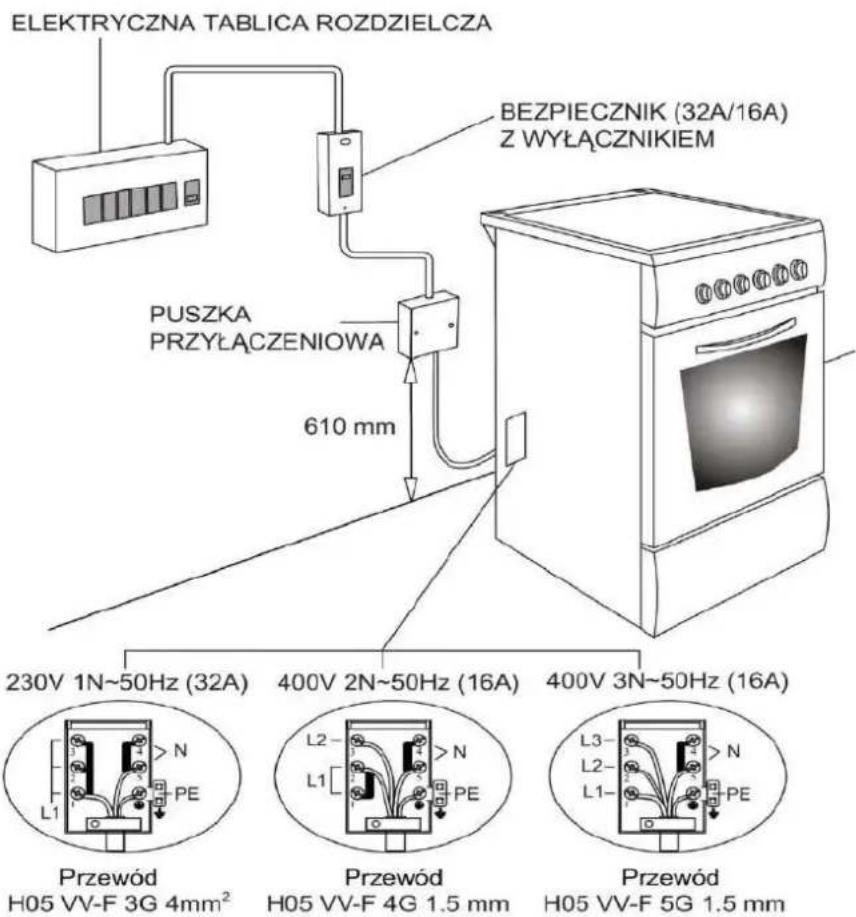

ELEKTRYCZNA TABLICA ROZDZIELCZA BEZPIECZNIK (32A/16A) Z WYŁĄCZNIKIEM PUSZKA PRZYŁĄCZENIOWA 610 mm 230V 1N~50Hz (32A) 400V 2N~50Hz (16A) 400V 3N~50Hz (16A) Przewód H05 VV-F 3G 4mm² L1 > N PE Przewód H05 VV-F 4G 1.5 mm L2 > N PE L1 Przewód H05 VV-F 5G 1.5 mm

- Kuchni nie należy instalować w pomieszczeniu bez okna lub bez wentylacji. W przypadku braku wentylacji, należy pamiętać, aby d pomieszczenia były przez cały czas otwarte. Dopływ powietrza niezbędnego do właściwego spalania gazu nie może być mniejszy niż 2m3/h na każdy 1kW mocy grzejnej palników gazowych.

- Kuchnia może być podłączona do instalacji gazowej z prawej lub z lewej strony.

- Zaleca się podłączenie kuchni do instalacji gazowej metalowym prz elastycznym, zgodnym z obowiązującymi przepisami krajowymi.

- W przypadku zastosowania elastycznego metalowego przewodu gazowego należy uszczelnić uszczelką lub taśmą teflonową jego połączenie z rurą kuchni.

- Podłączenie kuchni do butli z gazem propan-butan wykonujemy wę elastycznym o średnicy wewnętrznej minimum 6mm, (najlepiej 8mm odpowiadającym wymaganiom określonym przez krajowe przepisy, za pośrednictwem odpowiedniego króćca. Butla powinna być wyposażona również w regulator ciśnienia gazu (reduktor) spełniający krajowe przepisy techniczne.

- Kuchnię można bezpośrednio (bez króćca) połączyć z głównym zaw gazowym instalacji gazu ziemnego za pomocą metalowego przewodu elastycznego o średnicy wewnętrznej min. 15mm. Należy zwrócić uwagę na p producenta termin przydatności przewodu elastycznego. Po upływie tego terminie, ze względów bezpieczeństwa, należy go bezwarunkowo wymienić na Maksymalna długość przewodu 125 cm.

- PO ZAKOŃCZENIU INSTALACJI KUCHNI NALEŻY SPRAWDZIĆ SZCZELNOŚĆ WSZYSTKICH POŁĄCZEŃ GAZOWYCH!

- Po ustawieniu kuchni w miejscu przeznaczenia, należy ją wypozion pomocą poziomnicy. Regulację przeprowadza się wkręcając lub wykręcając nóżki kuchni.

- Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

- Urządzenie to może być użytkowane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

- ELASTYCZNY METALOWY PRZEWÓD GAZOWY I KABEL ELEKTRYCZNY ZASILAJĄCY NIE MOGĄ W ŻADNYM PUNKCIE STYKAĆ SIĘ Z GORĄCYMI ELEMENTAMI KUCHENKI, SZCZEGÓLNIE TYLNA ŚCIANĄ PIEKARNIKA.

- JEŚLI KUCHNIA PODŁĄCZONA JEST DO INSTALACJI GAZOWEJ SZTYWNYM POŁĄCZENIEM RUROWYM, NIE NALEŻY JEJ PORUSZAĆ, ABY NIE NASTĄPIŁO ROZSZCZELNINIE POŁĄCZENIA.

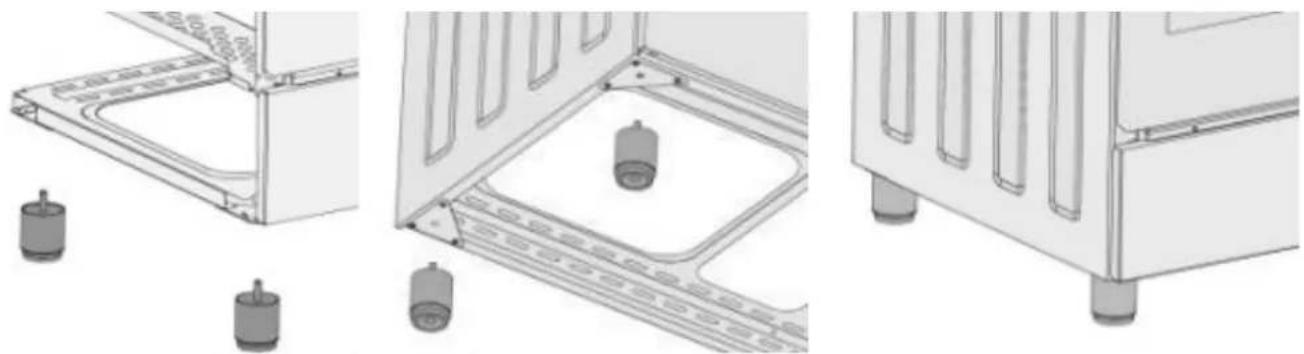

MONTAŻ NÓŻEK I POZIOMOWANIE KUCHNI

Rys. 1,2 Rys. 3 Rys. 4

1. Listwa montażowa nóżek znajduje się w dolnej części obudowy – Rys. 1,2
2. Otwory i nakrętki znajdują się w centralnej części narożników Śruby nóżek wkręcamy w nakrętki przymocowane do narożników.
3. Poziomowanie kuchni przeprowadzamy obracając nóżki - Rys. 4
4. Wkręcając lub wykręcając nóżki regulujemy także wysokość kuchni.

ROZDZIAŁ 2: DANE TECHNICZNE

WYMIARY KUCHNI
Szerokość 900 mm
Głębokość 635 mm
Wysokość 925 mm
Szerokość komory piekarnika 765 mm
Głębokość komory piekarnika 410 mm
Wysokość komory piekarnika 355 mm

Przed podłączeniem kuchni, należy upewnić się, czy instalacja elektryczna i bezpiecznik wytrzymają obciążenie kuchni dane techniczne w tabeli poniżej

CHARAKTERYSTYKA GRZALEKPIEKARNIKA – WERSJA ELEKTRYCZNA
Moc żarówki 15 W
Moc znamionowa dolnej grzałki piekarnika	2000 W
Moc znamionowa górnej grzałki piekarnika	1500 W
Moc znamionowa grzałki Grilla 2500 W
Moc znamionowa grzałek Turbo 1250 W x 2
Napięcie zasilające 230 V / 50-60 Hz

CHARAKTERYSTYKA PALNIKÓW PŁYTY KUCHENNEJ – WERSJA ELEKTRYCZNA
Moc znamionowa płytki grzejnej 145 mm	1000 W
Moc znamionowa płytki grzejnej 180 mm	1500 W
Moc znamionowa płytki szybkiej 145 mm	1500 W
Moc znamionowa płytki szybkiej 180 mm	2000 W
Napięcie zasilające	230 V / 50-60 Hz

Palniki gazowe kuchni przystosowane są fabrycznie do spalania gazu podanego na tabliczce znamionowej. Przystosowanie kuchni do innego rodzaju gazu następuje poprzez wymianę dysz. Po wymianie dysz należy wyregulować wielkość płomienia „oszczędnego” palników obracając odpowiednio śrubę regulacyjną.

Palniki gazowe kuchni przystosowane są fabrycznie do spalania gazu tabliczce znamionowej. Przystosowanie kuchni do innego rodzaju gazu następuje poprzez wymianę dysz. Po wymianie dysz należy wyregulować wielkość płomienia „oszczędnego” paln ików obracając odpowiednio śrubę regulacyjną.

CHARAKTERYSTYKA PALNIKÓW PIEKARNIKA			GAZ ZIEMNY - G20	GAZ LPG - G30
Palnik główny	Średnica otworu dyszy	mm 1.45 1,00
	Moc grzejna kW	4,00 4,00
	Zużycie gazu gr/h, m3/h	0.374 315
Palnik grilla	Średnica otworu dyszy	mm 1.20 0,85
	Moc grzejna kW	2,60 2,90
	Zużycie gazu gr/h, m3/h	0.233 228

CHARAKTERYSTYKA PALNIKÓWGAZOWYCH PŁYTY KUCHENNEJ			GAZZIEMNY-G20	GAZ LPG-G30
Palnik Wok	Średnica otworudyszy	mm 1.30 0,96
	Moc grzejna kW	3,35 3,60
	Zużycie gazu gr/h, m3/h	0,300 283
Palnik duży	Średnica otworudyszy	mm 1.15 0,85
	Moc grzejna kW	2,77 3,00
	Zużycie gazu gr/h, m3/h	0,253 236
Palnik średni	Średnica otworudyszy	mm 0.97 0,65
	Moc grzejna kW	1,78 1,78
	Zużycie gazu gr/h, m3/h	0,167 140
Palnikpomocniczy	Średnica otworudyszy	mm 0.72 0,50
	Moc grzejna kW	0,99 0,88
	Zużycie gazu gr/h, m3/h	0,092 70

ROZDZIAŁ 3: MONTAŻ

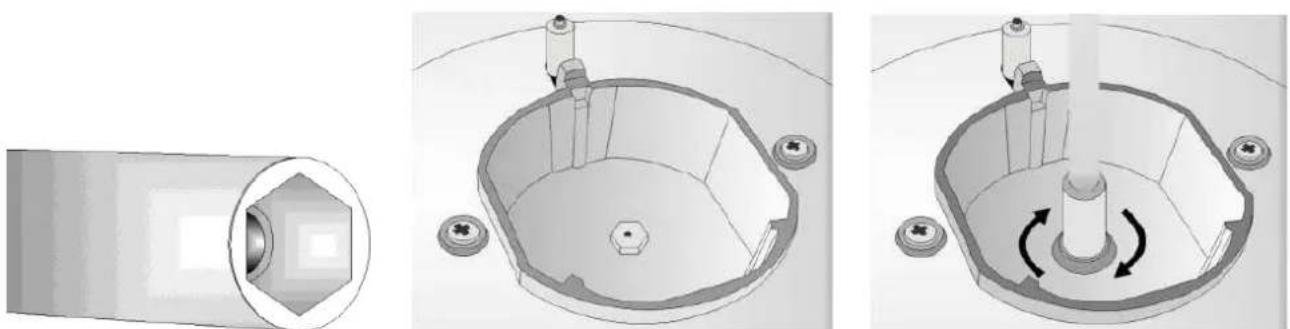

WYMIANA DYSZ

Przezbrojenie kuchni na inny rodzaj gazu przeprowadzamy w następujący sposób:

1. Do wymiany dysz należy użyć odpowiedniego klucza nasadowego (Rys. 7)
2. Dysza znajduje się w dolnej części korpusu palnika (Rys. 8) Za pomocą klucza nasadowego odkręcić zamontowaną fabrycznie dyszę (Rys. 9) i wymienić ją na odpowiednią dla danego rodzaju gazu.

Rys. 7 Rys. 8 Rys. 9

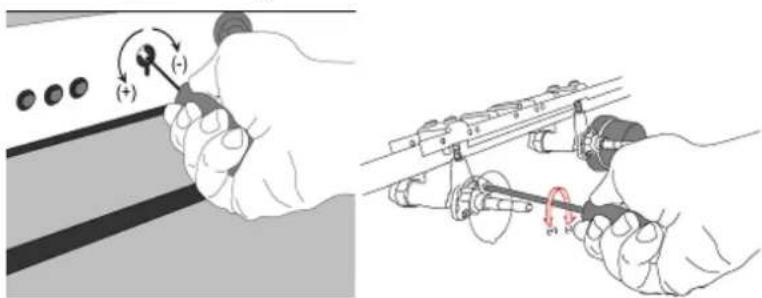

REGULACJA PŁOMIENIA „OSZCZĘDNEGO” PO WYMIANIE DYSZ

Po wymianie dysz, w celu przeprowadzenia regulacji płomienia „oszczędnego”, należy zdjąć pokrętła kurka i za pomocą małego śrubokręta obracać śrubę regulacyjną (Rys. 5 i 6) zgodnie z zaleceniami poniższej tabeli:

Rodzaj palnika	Przezbrojenie z gazu LPG na ziemny	Przezbrojenie z gazu ziemnego na LPG
Duży	3 obr. w lewo 3 obr. w prawo
Średni	2,5 obr. w lewo 2,5 obr. w prawo
Pomocniczy	2 obr. w lewo 2 obr. w prawo
Wok	4 obr. w lewo 4 obr. w prawo
Główny piekarnika	4,5 obr. w lewo 4,5 obr. w prawo
Grill piekarnika	4 obr. w lewo 4 obr. w prawo

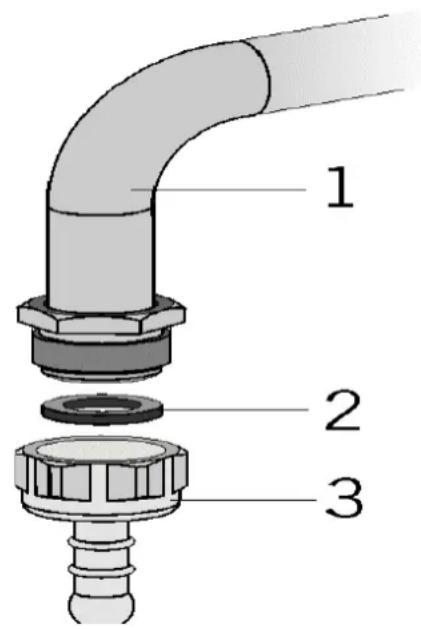

MONTAŻ KRÓĆCA WEŻA GIĘTKIEGO NA GAZ Z BUTLI

Montaż i demontaż króćca przyłączeniowego ze względów bezpieczeństwa być przeprowadzony przez uprawnionego pracownika autoryzowanego serwis instalatora posiadającego odpowiednie uprawnienia gazowe.

Jeśli kuchnia ma być przystosowana do spalania gazu płynnego propan-butan z butli, wąż doprowadzający gaz należy przyłączyć do rury doprowadzającej za pomocą specjalnego króćca (3) – rysunek obok.

Przy przezbrojeniu kuchni z gazu płynnego na gaz ziemny, króciec t zdemontować. Do rury doprowadzającej kuchni (1) bezpośrednio przyłączyć elastyczny metalowy przewód gazowy, zabezpieczając połączenie nową uszczelką (2). Uszczelka ta jest elementem jednorazowego użycia. Po każdorazowym montażu przyłącza należy przeprowadzić próbę szczelności.

1 2 3

1. Rura przyłączeniowa kuchni
2. Uszczelka zabezpieczająca
3. Króciec na gaz płynny

ROZDZIAŁ 4: WAŻNE WSKAZÓWKI

- Kuchnia została zabezpieczona przed uszkodzeniem w transporcie, tyr niemniej, po jej rozpakowaniu należy sprawdzić w obecności kuriera, czy nie jest uszkodzona mechanicznie. W przypadku zauważenia jakichkolwiek uszkodzeń mechanicznych, należy sporządzić z kurierem protokół szkodowy i natychmiast skontaktować się ze sprzedawcą. Rozpatrywanie reklamacji dotyczących uszkodzeń mechanicznych zgłaszanych bez protokołu szkodowego, z reguły trwa dłużej.

UWAGA:

Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) nadają się w całości do odzysku, dlatego trzy pozbywać się ich zgodnie z przepisami gospodarki surowcami wtórnymi. Nie należy ich wyrzucać ze zwykłymi odpudkami. domowymi! Materiały te ze względów bezpieczeństwa należy trzymać w trakcie rozpakowywania z dala od dzieci.

ki zeba surowcami dpudkami nalezy

• Informacja o parametrach technicznych i wyposażeniu kuchni znajduje na tabliczce znamionowej umieszczonej na obudowie. Z tabliczki t dowiedzieć się, na jaki gaz (ziemny - G20 lub płynny z butli - G30) kuchnia jest fabrycznie przystosowana.
• Kuchnia może być podłączona do instalacji prądu przemiennego jednofazowego 230V/\~50-60Hz lub trójfazowego 3x230V/400V/\~50-60Hz.
• Jeśli bezpieczniki instalacji mają wartość prądu poniżej 16A (w przypadku prądu jednofazowego) lub poniżej 32A (w przypadku prądu trójfazowego), należy zlecić przystosowanie instalacji wykwalifikowanemu elektrykowi.
• Ze względu na to, że kuchnia została wyposażona w skuteczny system uziemiający, gniazdo przyłączeniowe instalacji elektrycznej musi mieć bolec ochronny. Producent nie odpowiada za szkody wynikające z podłączenia kuchni do instalacji bez uziemienia lub skutecznego obwodu ochronnego.

• Elastyczny metalowy przewód gazowy i elektrycznyprzewód zasilający nie mogą w żadnym punkcie stykaścię z gorącymi elementami lub ostrymi krawędziamikuchenki.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, powinien być jak najsz wymieniony przezpracownika autoryzowanego serwisu lubwykwalifikowana osobę posiadającą uprawnienia elektryczne.

• Kuchnia została wyprodukowana zgodnie z aktualnymiprzepisami bezpieczeństwa użytkowania. Niewłaściweużycie może zagrażać ludziom i spowodować uszkodzenie kuchni.
• Niektóre elementy kuchni podczas użytkowanianagrzewają się. Zaleca zachowanie ostrożności, abyunikać dotykania gorących elementów płyt kuchenneji piekarnika. Prosimy też o zwracanie uwagi w czasieużytkowania na bezpieczeństwo dzieci poniżej 8 rokużycia, które mogą nie znać zasad obsługi kuchni i ulecpoparzeniu.
• Kuchnia może być użytkowana przez dzieciw wieku 8 lat i powyżej, osoby o ograniczonejzdolności fizycznej, czuciowej lub psychicznej lubosoby z brakiem doświadczenia i znajomości kuchni, wyłącznie pod nadzorem lub zgo instrukcjąbezpiecznego użytkowania i po przekazaniu przezosoby odpowiedzialne za ich bezpieczeństwo informacji o możliwych niebezpieczeństwach. Czyszczenie i konserwacja kuchni nie powinna być przeprowadzana przez dzieci, chyba, że są w wieku powyżej 8 lat i odbywa się to pod nadzorem osób dorosłych.
• Należy zwracać uwagę, aby dzieci nie bawiły siękuchnią.
• Ze względów bezpieczeństwa należy chronićelektryczny przewód zasilaj przed dostępem dzieciponiżej 8 roku życia.
• Przechowywanie palnychprzedmiotów w piekarniku i na płycie kuchennej grozi pożarem.
• Kuchnia nie jest przystosowana do sterowaniazewnętrznym programatorem czasowym lubjakimkolwiek systemem sterowania bezprzewodowego.
• Przed wymianą żarówki w piekarniku, w celuuniknięcia ewentualnego porażenia prądem, należyupewnić się, czy kuchnia jest odłączona od instalacjielektrycznej.

- Aby uniknąć przypadkowego poparzenia, metalowe przedmioty takie jak noże, widelce, łyżki lubpokrywki nie powinny być umieszczane na gorącychelementach kuchni. W modelach kuchni posiadających pokrywę, przed jej podniesieniem zaleca się usunąćz jej powierzchni jakiekolwiek zanieczyszczenia w postaci rozlanych płynów. Przed zamknięciem pokrywy zaleca się ostudzenie powierzc kuchennej.

- Nieuważne pieczenie na tłuszczu lub olejuw wysokiej temperaturze może być niebezpieczne i spowodować samozapłon. NIE WOLNO GASIĆ TŁUSZCZU WODĄ! Po wyłączeniu kuchni, przykryć palące się naczynie pokrą mokrym kocem.

- Kuchnię należy umieścić z dala od zasłon, tiulu, dużych ilości papieru lub innych materiałówłatwopalnych. Nie wolno przechowywać materiałówłatwopalnych wewnątrz lub na powierzchni kuchni.

- Piekarnik jest bardzo gorący w trakcieużytkowania i tuż po zakończeniu pracy. Nie dotykaćgorących grzałek piekarnika i chronić przed tym teżdzieci.

- Kuchnia może być wykorzystywana wyłącznie dopieczenia i gotowania potraw. Jakiekolwiek innezastosowania – np. ogrzewanie pomieszczeń należyuznać niewłaściwe i niebezpieczne. Kuchniaprzeznaczona jest wyłącznie do domowego.

- Szklana pokrywa kuchni może popękać, gdyzostanie nagrzana. Przed opuszczeniem pokrywynależy zgasić wszystkie palniki.

- Upewnić się, że kuchnia została przyłączona domediów zgodnie z aktualnymi przepisami krajowymi.

- Zaleca się, aby przewód elastyczny łączącykuchnię z butłą z gazem propan-butan miał długoścminimum 40 cm, maksimum 125 cm.

- Do sprawdzenia szczelności połączeń nie wolnostosować ognia zapalniczki, zapałek lub papierosa. Można zastosować np. wodę z mydłem.

- Użytkowanie kuchni do pieczenia i gotowaniapowoduje wydzielanie się w pomieszczeniukuchennym ciepła i wilgoci. Należy upewnić się, czyjest ono dobrze przewietrzane.

• Należy utrzymywać naturalne otworywentylacyjne pomieszczenia kuchennego w należytymporządku.
• Kiedy piekarnik jest gorący nie wolno dotykaćszkła drzwiczek ręką jakimkolwiek narzędziem.
• Wykorzystanie w piekarniku funkcji Grill, wymaga zamocowania metalo przesłony chroniącejpanel sterujący kuchni przed wysoką temperaturą.
• Kurki gazowe w pozycji spoczynkowej są zablokowane przed obrotem. Nie używać siły! Przedich obróczeniem należy docisnąć pokrętła w kierunkupowie panelu sterującego kuchni.
• Palnik piekarnika w wersji gazowej jestwyposażony w zawór zabezpieczający na wypadekzaniku płomienia. Zapalenie palnika i utrzymaniepłomienia nastąpi po 3-5 sekundach przytrzymywaniapokrętła piekarnika i ognia w o zapalającym. W przypadku braku utrzymywania płomienia po tymczasie, należy powtórzyć 5-6 razy czynność zapalania. Jeśli mimo to problem i prosimy zgłosićproblem najbliższemu autoryzowanemu serwisowi.
• W przypadku pieczenia kurczaka na roznieprosimy na najniższym piekarnika umieścićbrytfannę wypełnioną szklanką wody (ok. 200 ml).
• Przed włączeniem rozna należy upewnić się, czyrowek części pręta znajdującej się przyuchwycie, jest dobrze oparty na wygięciu ramk kształcie litery V.
• Jeśli posiadacie Państwo wersję kuchniz programatorem elektronicznym, należy po każdymzaniku zasilania elektrycznego lub wyłączeniu kuchniz prądu, ustawić na nowo czas na zegarze. W przeciwnym wypadku piekarnik nie będziepracował.

ROZDZIAŁ 5: PANEL STEROWANIA

Piktogramy na panelu sterowania oznaczają:

Palnik prawy przedni

Grzałka dolna

Palnik prawy tylny

Minutnik (opcjonalnie)

Palnik WOK lub płyta grzejna

Rożen obrotowy

Płyta elektryczna przednia

Oświetlenie

Płyta elektryczna tylna

Zapalacz iskrowy

Palnik lewy tylny

Grzałka grilla (opcjonalnie)

Palnik lewy przedni

Grzałka grilla + obieg powietrza

Grzałka górna i dolna

Grzałka górna i dolna + obieg

Grzałka górna

ROZDZIAŁ 6: OPIS KUCHNI

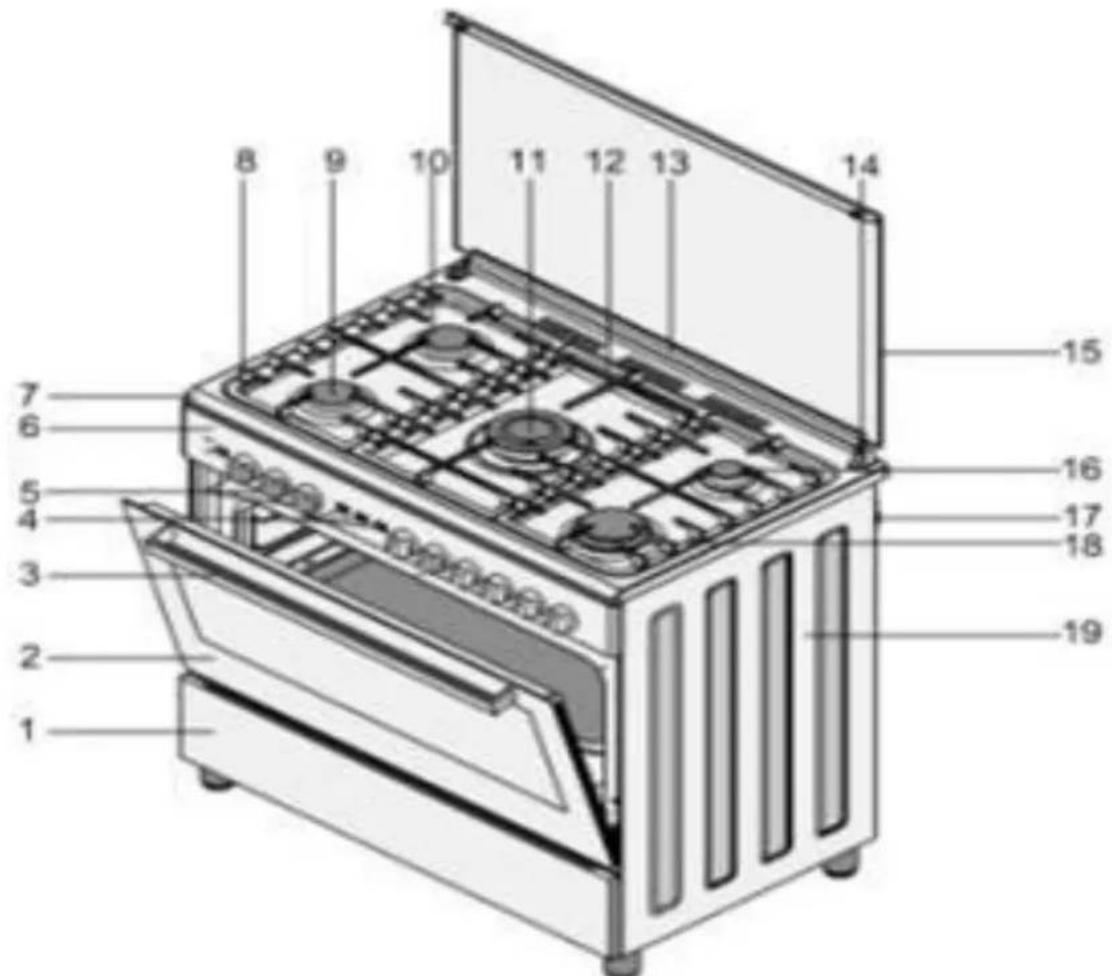

WERSJA Z PŁYTA KUCHENNA GAZOWA

1. Ogrzewacz naczyń
2. Drzwiczki piekarnika
3. Uchwyt drzwiczek
4. Włączniki przyciskowe
5. Pokrętła palników
6. Panel sterowania
7. Płyta kuchni
8. Ruszty kuchni
9. Palnik średni

10. Palnik średni

11. Palnik WOK

12. Ruszt WOK
13. Profil pokrywy
14. Zawias pokrywy
15. Pokrywa szklana
16. Palnik pomocniczy
17. Rura przyłączeniowa
18. Palnik duży
19. Ścianka boczna

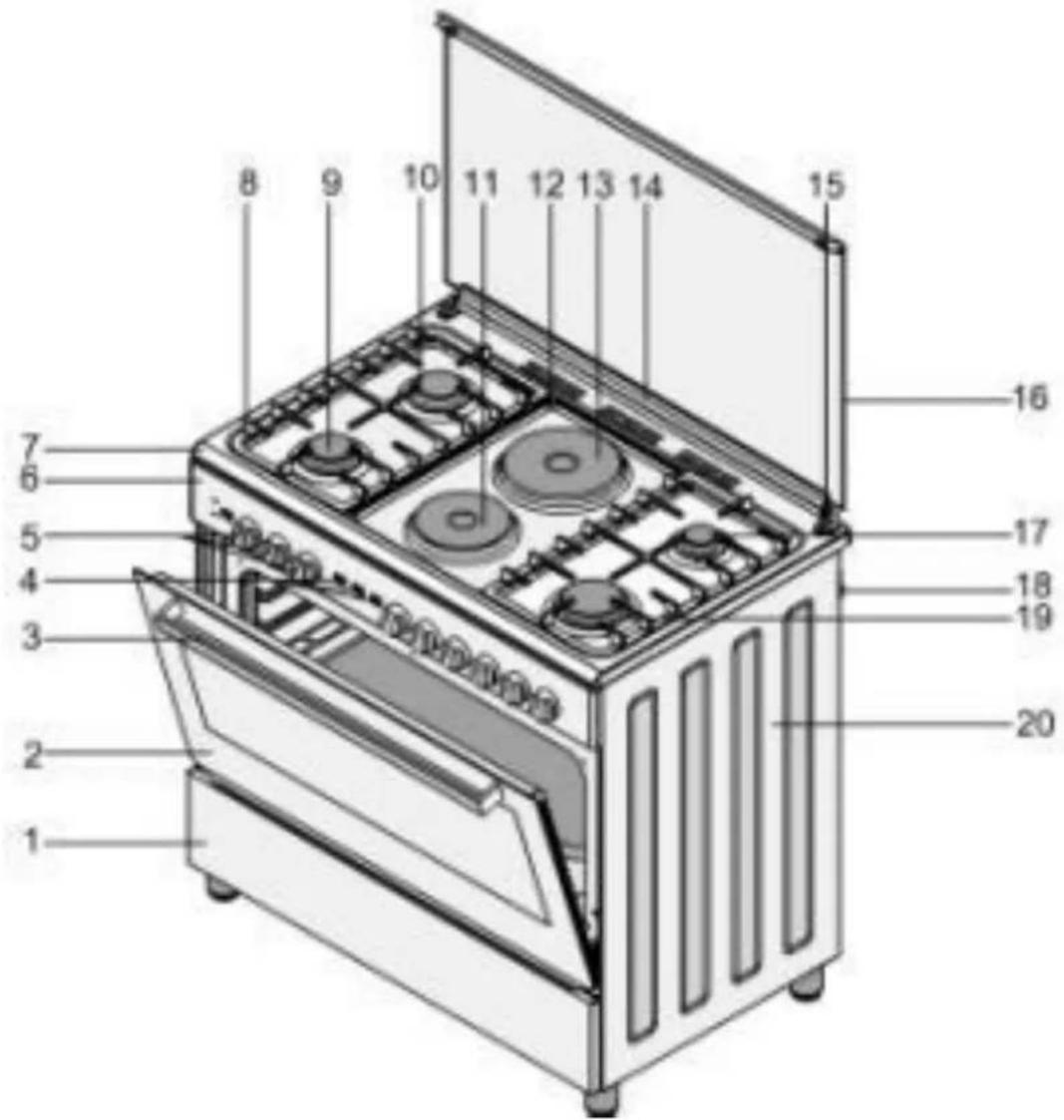

WERSJA Z PŁYTĄ KUCHENNA GAZOWO-ELEKTRYCZNA

1. Ogrzewacz naczyń
2. Drzwiczki piekarnika
3. Uchwyt drzwiczek
4. Włączniki przyciskowe
5. Pokrętła palników
6. Panel sterowania
7. Płyta kuchni
8. Ruszty kuchni
9. Palnik średni

10. Palnik średni

11. Płytka elektryczna

12. Otwór wentylacyjny
13. Płytka elektryczna
14. Profil pokrywy
15. Zawias pokrywy
16. Pokrywa szklana
17. Palnik pomocniczy
18. Rura przyłączeniowa
19. Palnik duży
20. Ścianka boczna

ROZDZIAŁ 7: OBSŁUGA

OBSŁUGA PALNIKÓW NAWIERZCHNIOWYCH I PIEKARNIKA

Oznakowanie pozycji pokręteł:

lamknięte

Duży płomień

Mały płomień

• Zapalanie grzałek piekarnika w wersji gazowej: wcisnąć pokrętło sterujące grzałką do wyczuwalnego oporu, obrócić w lewo do pozycji „duży płomień”. Odczekać 5-10 sekund i zapalić gaz zbliżając do otworu grzałki ogień zapalniczki, zapałki lub naciskając przycisk iskrownika kuchni (występuje opcjonalnie w niektórych modelach).
• Po zapaleniu płomienia zwalniamy nacisk na pokrętło dopiero po upływie 10-15 sekund. Jeśli płomień gaśnie po zwolnieniu pokrętła, należy powtórzyć wyżej opisane czynności.
• Kurki gazowe palników w niektórych modelach kuchni, wyposażono opcjonalnie w system zabezpieczenia przed wypływem gazu po zaniku płomienia.
• Jeśli kuchnia wyposażona jest w ten system, należy zawsze wcisi palnika do wyczuwalnego oporu, obrócić przeciwnie do ruchu wskazówek zegara (w lewo) na pozycję „duży płomień” i po zapaleniu palnika zv dopiero po kilkunastu sekundach – w przeciwnym wypadku płomień zgaśnie.
• W modelach kuchni wyposażonych w zapalacz iskrowy, naciskamy zapalania po naciśnięciu pokrętła palnika i obróceniu w lewo na pozycję „duży płomień”.
• W kuchniach z system zabezpieczenia przeciwwypływowego, po zgaś płomienia palnika, nastąpi automatyczne odcięcie gazu. Aby ponownie zapalić palnik należy wcisnąć pokrętło do wyczuwalnego oporu, obrócić przeciwnie do ruchu wskazówek zegara (w lewo) na pozycję „duży płomień” i po zapale: palnika zwolnić pokrętło dopiero po upływie 5-10 sekund, czyli systemu bezpieczeństwa. W przeciwnym wypadku płomień zgaśnie.
• Nie należy wciskać przycisku zapalacza iskrowego przez czas dłużs sekund. Jeśli po tym czasie palnik się nie zapali, należy po powtórzyć czynność zapalania. W przypadku piekarnika, przed ponowną próbą zapalenia grzałki, należy otworzyć drzwiczki i odczekać około minuty.

Modele kuchni z elektrycznymi palnikami nawierzchniowymi:

- Płytki elektryczne kuchni mają 6 poziomów mocy zasilania.

- Podczas pierwszego włączenia płytek należy je przez 5 minut wy pozycji 6. Pozwoli to na wypalenie smarów technicznych i utwardzenie elementów płytki. Aby zapewnić jak najlepszy kontakt z płytką grzejną i przekazanie ciepła na całej powierzchni styku, należy używać garnków o równomiern dnach.

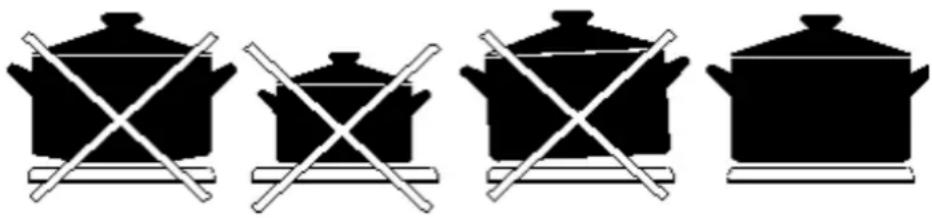

- Aby uzyskać maksymalną sprawność przekazania mocy grzejnej, oprócz płaskiego dna najlepiej stosować garnki o średnicach jak w poniższej tabeli. Podaje ona ilość przekazywanej mocy w zależności od ustawionego poziomu grzania i średnicy garnka:

Średnica garnka / rodzaj płytki	Poziom 1	Poziom 2	Poziom 3	Poziom 4	Poziom 5	Poziom 6
145 mm / zwykła	95 W	155 W	250 W	400 W	650 W	1000 W
180 mm / zwykła	115 W	175 W	250 W	600 W	850 W	1500 W
145 mm / szybka	135 W	165 W	250 W	500 W	750 W	1500 W
180 mm / szybka	175 W	220 W	300 W	850 W	1150 W	2000 W

OBSŁUGA PIEKARNIKA

- Podczas pierwszego uruchomienia piekarnika, moetenastąpić wydobywanie się dymu i zapachu spalenizny. Spowodowane jest to wypalaniem technicznych na grzałkach. Aby to ustąpiło, należy wygrzać pusty piekarnik przez około 45 minut.

- W tabeli poniżej podajemy orientacyjne czasyprzyrządzania potraw i ustawienie termostatupiekarnika (wersja elektryczna). Podane czasy i parametry kuchni są orientacyjne i zostały ustalone w naszym laboratorium. W zależności od własnych doświadczeń i upodobań kulinarnych można je korygować.

TABELA PRZYRZĄDZANIA POTRAW

POTRAWA POZIOM		CZAS PRZYRZĄDZANIA (min.)
Ciasto tortowe	2 30 – 35
Ciasto kruche	2 35 – 45
Biszkopt	3 20 – 25
Ciasteczka	3 20 – 35
Ciasto drożdżowe	2 25 – 35
Chałka	2 30 – 40
Krokiety	2 35 – 45
Paszteciki	2 20 – 30
Jagnięcina	3 20 – 25
Cielęcina	3 30 – 40
Baranina	3 30 – 40
Kawałki kurczaka	3 30 – 40
Ryba	3 20 – 30

UWAGA:

Podane parametry ustawień są orientacyjne i zostały ustalone w naszym laboratorium. W zależności od własnych doświadczeń i upodobań kulinarnych można je korygować. Przed wstawieniem potrawy do piekarnika należy go wstępnie nagrzać przez 5-10 min.

ZASTOSOWANIE OSŁONY PANELU STEROWANIA

• W celu ochrony panelu sterowania i pokręteł podczas użytkowania przewidziano specjalną osłonę (Rys. 1)
• Prosimy o każdorazowe zakładanie tej osłony, aby wysoka tempera uszkodziła pokręteł i panelu sterowania.

UWAGA:

Elementy takie jak osłona i drzwiczki piekarnika mogą być bardzo gorące w trakcie użytkowania funkcji „Grill”. Chronić dzieci przed dostępem do kuchni.

- Podczas pieczenia na grillu bardzo ważne jest, aby utrzymywać u drzwiczki piekarnika.

- Zastosowanie osłony zapewni idealne warunki pieczenia oraz ochronę sterowania i pokręteł.

UWAGA:

W przypadku modelu pickarnika elektrycznego z termostatem lub z opcją „zamknięty grill” można podczas pieczenia zamknąć drzwiczki pickarnika. Stosowanie osłony jest wtedy niepotrzebne.

• Przed przystąpieniem do czyszczenia lub konserwacji kuchni należy odłączyć ją od zasilania elektrycznego lub zakręcić główny zawór odcinający gazu.
• Do czyszczenia piekarnika, panelu sterowania, pokrywy, półek i innych elementów kuchni nie wolno używać ostrych narzędzi takich jak nóż lub szorujących jak szorstkie szczotki, metalowe zmywaki itp. Nie nało używać chemicznych środków szorujących lub ścierających.
• Po umyciu wewnętrznych części piekarnika ściereczką nasączoną ciepłą wodą z dodatkiem płynu do mycia naczyń, należy je wypłukać i przetrzeć do sucha miękką ściereczką.
• Powierzchnie szklane należy czyścić płynem do mycia szyb.
• Głowice palników i ich otwory płomieniowe należy czyścić miękką szczotką i przemywać wodą z dodatkiem płynu do mycia naczyń.
• Nie wolno do czyszczenia używać środków żrácych jak kwas lub łatwopalnych takich jak rozpuszczalniki, benzyna itp.
• Do czyszczenia kuchni nie wolno używać sprzętu do czyszczenia parą wodną.
• Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.
• Nie należy zmywać elementów kuchni w zmywarce do naczyń.
• Jeśli zachodzi potrzeba dokładnego wyczyszczenia szyb drzwiczek pię można zdemontować szybę wewnętrzną odkręcając śrubki i uszczelną pomocą śrubokręta. Po wyczyszczeniu i dokładnym przetarciu powierzchni szyb do sucha, zainstalować ponownie szybę wewnętrzną.
• Podczas pracy piekarnika, lub tuż po jej zakończeniu, elementy p bardzo gorące. Unikać dotykania gorących elementów.
• Zaleca się przed otwarciem szklanej pokrywy kuchni oczyścić ją wylanych płynów lub innych zanieczyszczeń. Przed zamknięciem szklanej pokrywy zaleca się również ostudzić płytę kuchenną urządzenia.

ROZDZIAŁ 9: JEŚLI KUCHNIA NIE DZIAŁA

1. Sprawdzić czy główny zawór odcinający gazu jest otwarty.
2. Sprawdzić czy elastyczny przewód doprowadzający gaz nie jest zagięty.
3. Sprawdzić czy połączenie przewodu gazowegoz kuchenką nie jest uszkodzone.
4. Sprawdzić czy gaz dochodzi do palników (charakterystyczne syczenie gazu).
5. Sprawdzić czy reduktor butli gazowej nie jest uszkodzony.
6. Sprawdzić czy wtyczka przewodu elektrycznego jest włączona do sieciowego.
7. Sprawdzić, czy nie wyłączono prądu w sieci energetycznej.
8. Sprawdzić czy jest włączony bezpiecznik sieciowy.
9. Sprawdzić czy jest nieuszkodzony elektryczny przewód zasilający.

Jeśli powyższe czynności nie przyniosły poprawy należy zawiadomić o stwierdzonej nieprawidłowości autoryzowany serwis.

Jeśli istnieje podejrzenie niewłaściwej pracy zaworów gazowych, zalecamy ich wymianę po upływie 2 lat.

ROZDZIAŁ 10: USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno wyrzucać produktu do komunalnych. Należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, w instrukcji obsługi lub na opakowaniu.

Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lu formom wykorzystania zużytych urządzeń, wnoszą Państwo istotny wkład w ochronę środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Pa administracj a gminna.

ROZDZIAŁ 11. USUWANIE ZUŻYTYCH URZĄDZEŃ

Rys. A

Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowien Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyn umieszczony jest symbol przekreślonego kontenera na odpady (Rys. I że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznaków informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli wypo okresie użytkowania, nie mogą być wyrzucone wraz z innymi od pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drc sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

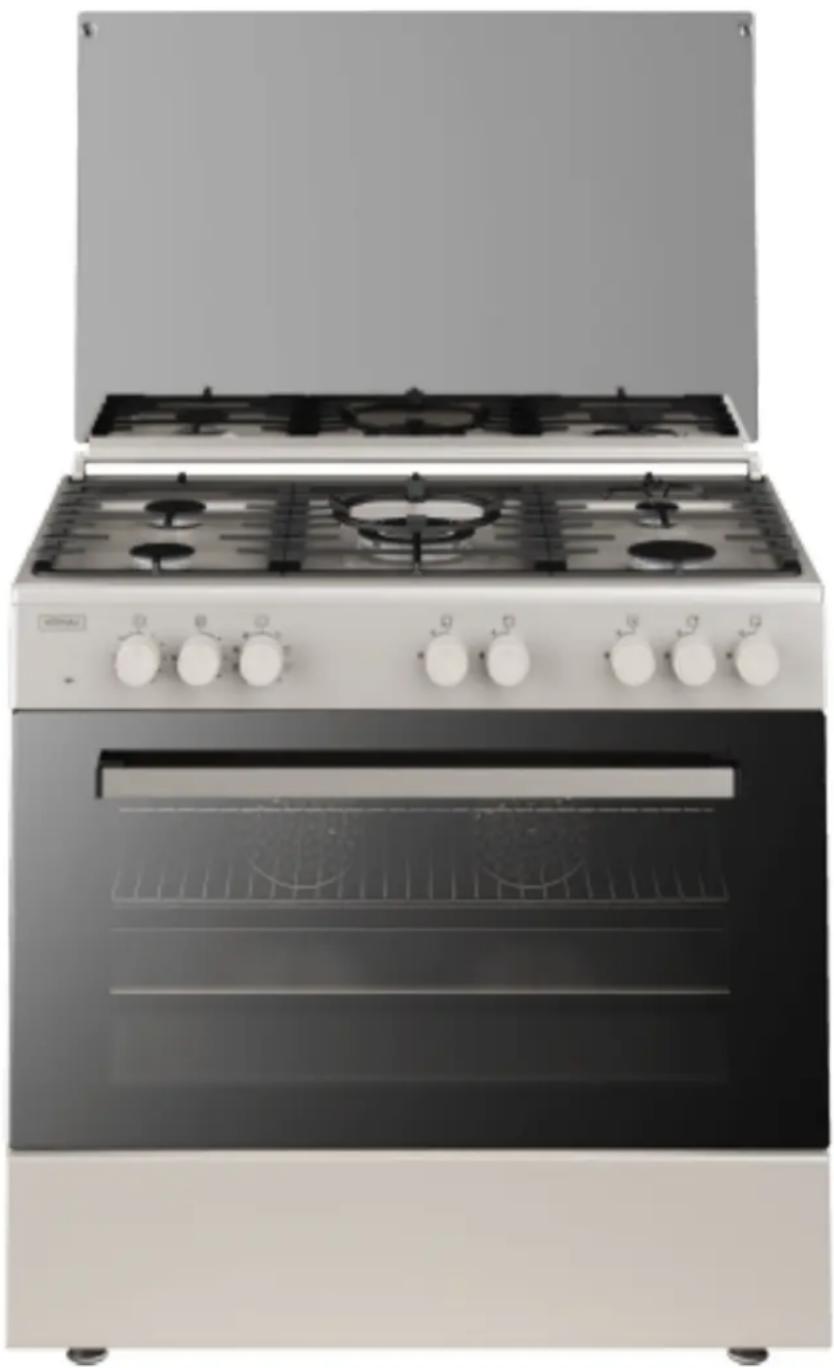

OPERATION MANUAL FOR FREE-STANDING KITCHEN KFC 90093.1 GE CI X
