Typ produktu	Kuchenka gazowa z piekarnikiem i płytą elektryczną
Marka	Kernau
Model	KFC 60092 GE X
Szerokość urządzenia	600 mm
Głębokość urządzenia	630 mm
Wysokość urządzenia	855 mm
Pojemność piekarnika	62 l
Napięcie zasilania	220-240 V ~ 50-60 Hz / 400 V 50-60 Hz
Zabezpieczenie	16 A lub 32 A
Palniki gazowe	Palnik do woka (3,6 kW), duży (3,0 kW), średni (1,78 kW), mały (0,88 kW), palnik grilla
Płyty elektryczne	Przednia 145 mm (1000 W), tylna 180 mm (1500 W)
Funkcje piekarnika	Grzałka górna i dolna, grill, wentylator, oświetlenie, termostat 50-280°C
Minutnik	Cyfrowy lub mechaniczny (0-90 min)
Zapalanie	Automatyczne iskrowe, zabezpieczenie gazowe
Materiał	Stal nierdzewna, szkło hartowane
Czyszczenie	Nie używać myjek parowych, czyścić miękką ściereczką
Wymiana żarówki	230 V, 15 W, gwint E14
Regulacja gazu	Możliwość przestawienia z LPG na NG
Akcesoria w zestawie	Taca standardowa, taca głęboka, ruszt, łańcuch montażowy
Klasa energetyczna	Nie podano
Waga	Nie podano
Cechy bezpieczeństwa	Automatyczne odcięcie gazu przy zgaśnięciu płomienia, blokada dzieci przed urządzeniem

Często zadawane pytania - KFC 60092 GE X Kernau

Jak prawidłowo podłączyć kuchenkę do gazu?

Podłącz kuchenkę do gazu za pomocą elastycznego węża o długości min. 40 cm, maks. 125 cm. Użyj piany mydlanej do sprawdzenia szczelności połączeń. Nie używaj ognia.

Co zrobić, gdy palnik gazowy nie zapala się?

Upewnij się, że zawór gazu jest otwarty, naciśnij i obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara. Jeżeli po 15 sekundach palnik się nie zapali, odczekaj minutę przed ponowną próbą. Sprawdź, czy dysze są czyste.

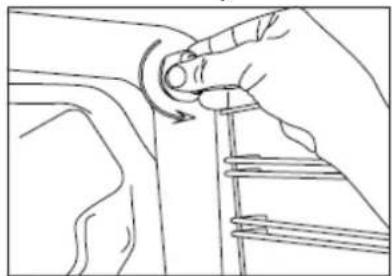

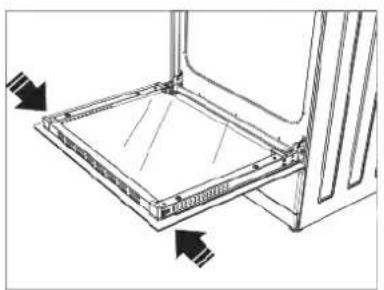

Jak wyczyścić szybę w drzwiczkach piekarnika?

Wyjmij drzwiczki, odkręcając śruby mocowania. Zdejmij profil, naciskając plastikowe zatrzaski. Wyjmij szybę wewnętrzną. Umyj ją środkiem do mycia naczyń, opłucz i osusz. Zamontuj w odwrotnej kolejności.

Jak wymienić żarówkę w piekarniku?

Odłącz zasilanie. Zdejmij osłonę żarówki, obracając ją. Wyjmij starą żarówkę i wkręć nową o parametrach: 230 V, 15 W, gwint E14. Załóż osłonę i podłącz zasilanie.

Dlaczego piekarnik nie grzeje?

Sprawdź, czy termostat jest ustawiony na żądaną temperaturę, a minutnik na czas. Upewnij się, że bezpieczniki są włączone. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy można używać kuchenki do ogrzewania pomieszczenia?

Nie, urządzenie jest przeznaczone wyłącznie do gotowania. Używanie go do ogrzewania grozi pożarem.

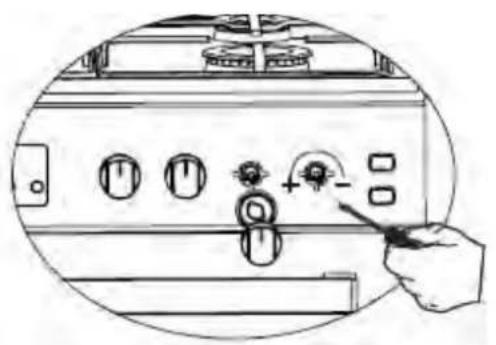

Jak wyregulować płomień palnika przy zmianie typu gazu?

Przy zmianie z LPG na NG lub odwrotnie należy wymienić dysze (iniektory) na odpowiednie według tabeli w instrukcji oraz wyregulować przepływ powietrza. Prace te powinien wykonać wykwalifikowany serwis.

Jak bezpiecznie korzystać z płyt elektrycznych?

Używaj garnków z płaskim dnem dopasowanych do rozmiaru płyty. Nie dotykaj gorących powierzchni. Przed pierwszym użyciem włącz płytę na poziom 6 na 5 minut, aby utwardzić powłokę.

Co zrobić w przypadku wycieku gazu?

Natychmiast zamknij zawór gazu. Nie zapalaj ognia ani nie włączaj urządzeń elektrycznych. Otwórz okna, aby przewietrzyć pomieszczenie. Skontaktuj się z serwisem gazowym.

Jak prawidłowo zamontować drzwiczki piekarnika po zdjęciu?

Otwórz drzwi w pełni. Wprowadź zawiasy w otwory, a następnie zamknij drzwi, aby zablokowały się. Sprawdź, czy zamek zatrzasnął się prawidłowo.

INSTRUKCJA OBSŁUGI KFC 60092 GE X Kernau

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Nasz nowy, starannie zaprojektowany produkt został wykonany z materiałów najwyższej jakości, został też dokładnie przetestowany, tak aby spełniać wszelkie oczekiwania naszych Klientów związane przygotowywaniem potraw.

Prosimy zatem o uważne zapoznanie się z prostymi instrukcjami i o przestrzeganie ich, co umożliwia Państwu osiąganie znakomitych rezultatów użytkowania.

KERNAU

Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub osób powstałe w wyniku błędnego montażu lub niewłaściwego użytkowania urządzenia.

Producent nie ponosi odpowiedzialności za niedokładności, wynikające z błędów w druku lub tłumaczeniu, zawarte w niniejszej broszurze. Dodatkowo, przedstawione dane liczbowe mają charakter jedynie orientacyjny. Producent zastrzega sobie prawo do wprowadzania zmian do swoich produktów, gdy uzna to za konieczne i pożyteczne, bez wpływu na zasadnicze charakterystyki bezpieczeństwa i eksploatacyjne.

Uwaga: Niniejsza instrukcja obsługi jest przeznaczona dla więcej niż jednego modelu. Niektóre z funkcji opisanych w instrukcji mogą nie być dostępne w Twoim urządzeniu.

SPIS TREŚCI

Informacje o produkcie.... 3

Ważne ostrzeżenia dotyczące bezpieczeństwa.... 7

Podłączenie elektryczne.... 7

Podłączenie gazowe.... 9

Instrukcja montażu łańcucha.... 10

Instalacja kuchenki.... 11

Dane techniczne kuchenki.... 11

Jeśli urządzenie nie działa.... 13

Opis kuchenki i panelu kontrolnego.... 13

Panel sterowania.... 14

Korzystanie z płyty.... 14

Zawory.... 16

Korzystanie z piekarnika.... 17

Konserwacja i czyszczenie.... 19

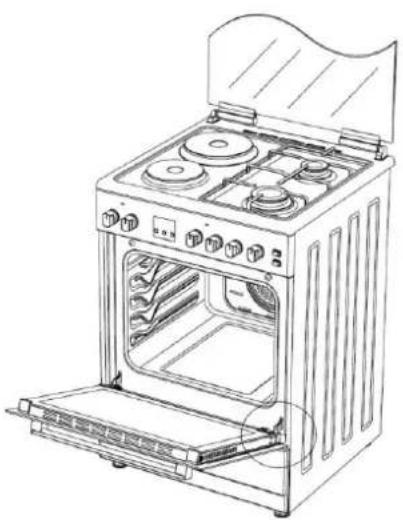

Montaż drzwi piekarnika.... 20

Czyszczenie i konserwacja szklanych przednich drzwiczek 21 piekarnika....

Wymiana żarówki piekarnika.... 22

Akcesoria.... 23

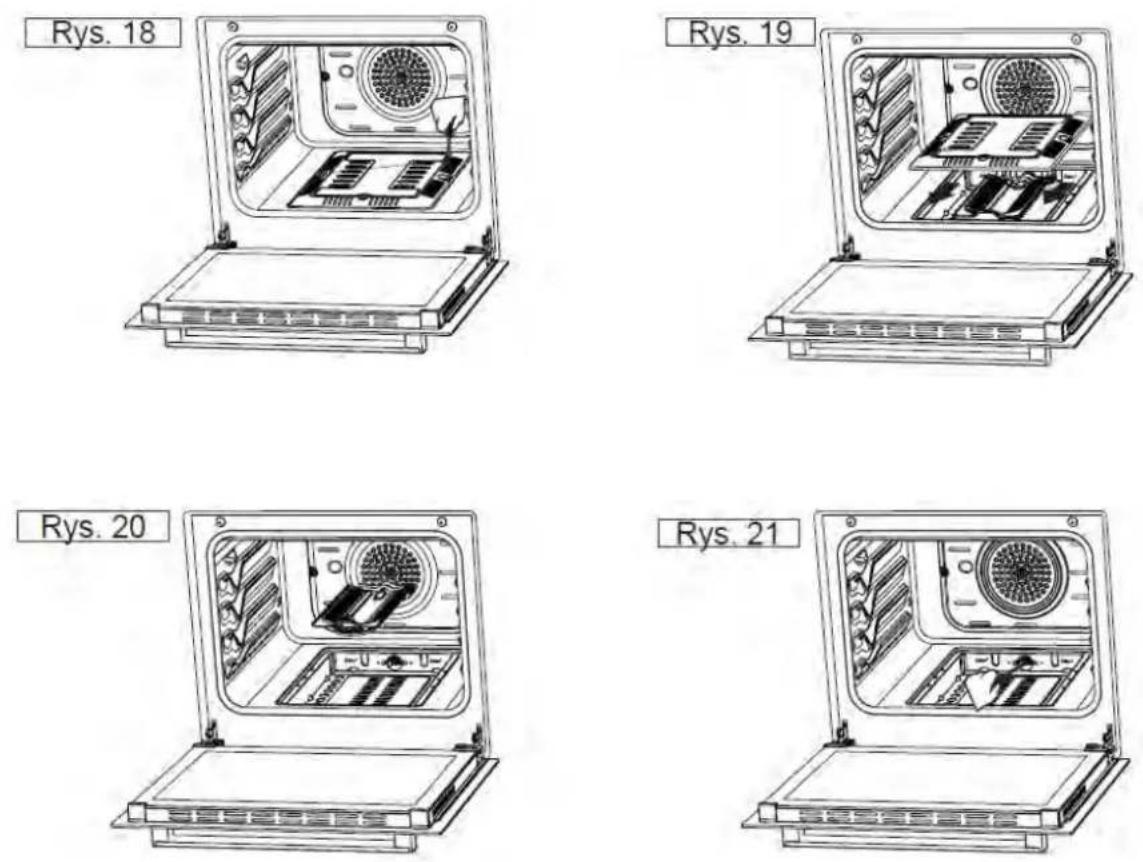

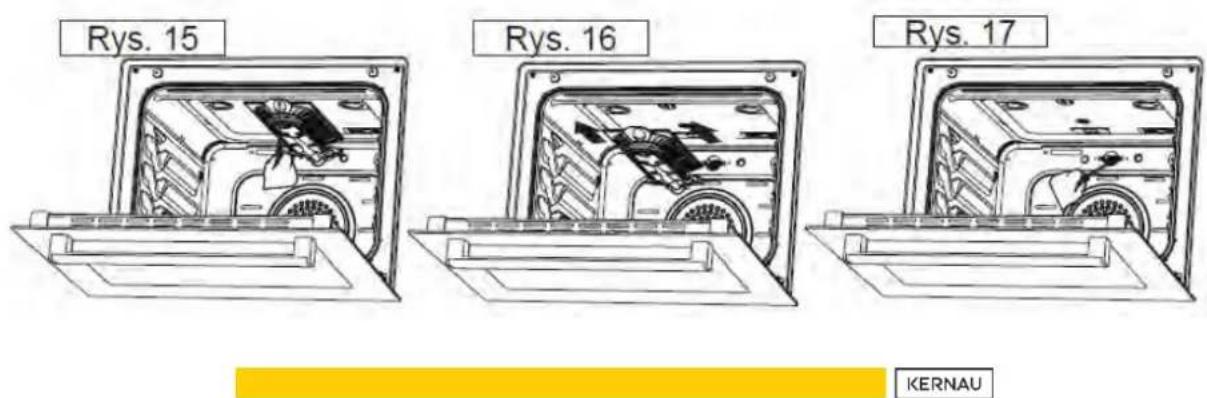

Demontaż dolnego i górnego palnika oraz montaż iniektora do 25 kuchenki gazowej....

Usuwanie zużytych urządzeń.... 27

INFORMACJE O PRODUKCIE

• Niniejsze urządzenie jest przeznaczone wyłącznie do nieprofesjonalnego użytku domowego.
• Dane techniczne znajdują się na tabliczce znamionowej przyklejonej do tylnej części urządzenia.

• Urządzenie przeznaczone jest wyłącznie do gotowania. Nie można przy jego pomocy ogrzewać pomieszczenia.

• Trzymaj kabel elektryczny kuchenki z dala od obszarów gorących.

• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego autoryzowany serwis lub podobnie wykwalifikowane osoby, co pomoże w uniknięciu niebezpieczeństwa.
• Koniecznie wyłącz urządzenie przed wymianą żarówki, aby uniknąć ryzyka porażenia elektrycznego.
• W przypadku awarii zasilania, ponownie nastaw minutnik. W przeciwnym przypadku kuchenka nie będzie działać (minutnik cyfrowy).
• Twoja kuchenka może mieć różne ciśnienie wyjściowe, w zależności od specyfikacji gazu i ciśnienia w Twoim kraju. Sprawdź, czy kuchenka jest skonfigurowana poprawnie pod kątem wymagań lokalnych (np. dysze muszą być odpowiednie do lokalnego typu i ciśnienia gazu).
• Podłącz kuchenkę do gazu LPG szczelnie w możliwie najkrótszy sposób (min. 40 cm – maks. 125 cm).
• Podczas instalacji i użytkowania urządzenia należy przestrzegać przepisów BHP.
• W celu sprawdzenia szczelności gazowej nie należy używać źródeł ognia, takich jak za- palniczka, zapałki, zapalony papieros, itp.
• Urządzenie podczas swej pracy wytwarza wilgoć oraz ciepło. Upewnij się, że pomieszczenie, w którym zainstalowane jest urządzenie jest dobrze wentylowane. Odpowiednio konserwuj naturalne drogi wentylacyjne.

• Nigdy nie dotykaj ręką szyby piekarnika, gdy jest on rozgrzany.

• Ze względów bezpieczeństwa usuń z pobliżu urządzenia firany, zasłony i inne łatwopalne przedmioty.

• Aby odłączyć urządzenie od zasilania, w stałym okablowaniu musi być zamontowany przełącznik do separacji styków na wszystkich biegunach, który zapewni rozłączenie, zgodnie z przepisami dotyczącymi okablowania.
• Niektóre modele są dostarczane bez zestawu wtyczki z kablem. W takim przypadku należy użyć elastycznego przewodu odpowiedniego do podłączenia do instalacji jednofazowej H05 VV-F 3G 4mm² lub dla instalacji trójfazowej: H05 VV-F 5G 1,5 mm².
• Niniejsze urządzenie zostało wyprodukowane zgodnie z przepisami bezpieczeństwa. Nieprawidłowe użytkowanie może spowodować zranienie osób i uszkodzenie urządzenia.
• Należy pilnować dzieci, aby nie bawiły się urządzeniem. Nigdy nie pozwalaj im bawić się urządzeniem.
• Nienadzorowane gotowanie na kuchence z użyciem tłuszczu lub oleju może być niebezpieczne i spowodować pożar. NIE WOLNO gasić ognia wodą. W takiej sytuacji należy wyłączyć urządzenie i przykryć płomień, np. pokrywką lub kocem przeciwpożarowym.
• Uwaga! Ryzyko pożaru: nie przechowuj materiałów na powierzchni gotującej.
• Nie dotykaj gorących części gołymi rękami.

• Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

• Przed wykonywaniem jakichkolwiek czynności obsługowych należy odłączyć urządzenie od sieci zasilania gazem i sieci elektrycznej.

• Instalacja, wszystkie regulacje, przeróbki i konserwacje wymienione w tej części instrukcji muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Niewłaściwy montaż może spowodować uszkodzenie osób, zwierząt lub rzeczy, za które producent nie ponosi odpowiedzialności.
• Elementy zapewniające bezpieczeństwo lub automatyczną regulację urządzenia mogą być wymieniane w trakcie eksploatacji systemu wyłącznie przez producenta lub uprawnionego dostawcę.
• Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.
• Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

• Wszystkie niebezpieczne części opakowania (styropian, worki, kartony, zszywki, itp.) należy trzymać z dala od dzieci.

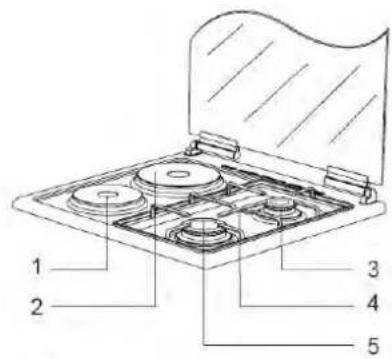

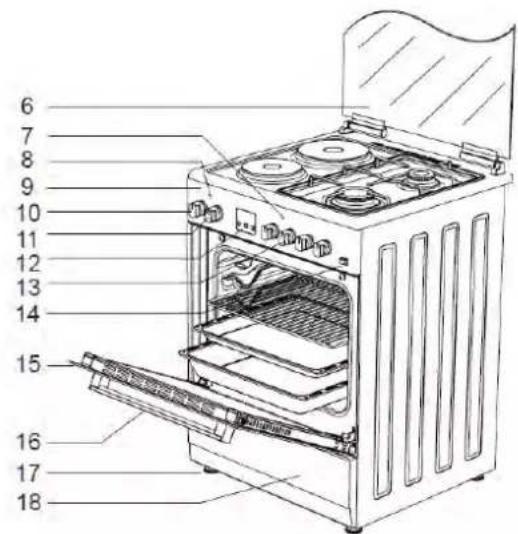

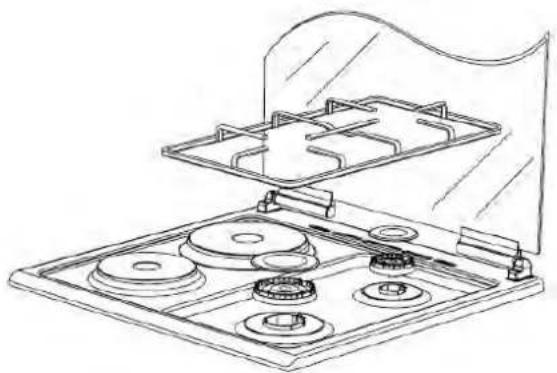

• Płyta grzewcza ∅145 mm

• Płyta grzewcza ∅185 mm
• Palnik środkowy
• Trójnóg
• Duży palnik
• Drzwiczki metalowe (drzwiczki z blachy)
• Dioda LED sekcji płyty grzewczej
• Dioda LED sekcji piekarnika
• Panel sterowania
• Ustawienie termostatu
• Ustawienie piekarnika
• Minutnik cyfrowy
• Przełączniki sterowania piekarnikiem
• Zapalniczka przyciskowa
• Drzwiczki
• Uchwyt
• Nóżka plastikowa
• Dolne drzwiczki

18.1 Szuflada
18.2 Drzwiczki
19. Oświetlenie
20. Grill
21. Standardowa tacka
22. Głęboka tacka

1 2 3 4 5

WAŻNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

PODŁĄCZENIE ELEKTRYCZNE

1. Kuchenka wymaga bezpiecznika 16 lub 32 A (dopasowanego do mocy urządzenia). Zalecana jest instalacja przez wykwalifikowanego elektryka.

2. Kuchenka jest dostosowana do zasilania o napięciu 230 V i częstotliwości 50–60 Hz (lub 230V/400 V i 50–60 Hz). Jeśli sieć elektroenergetyczna ma inne wartości, skontaktuj się z autoryzowanym serwisem.

3. Przyłącza elektryczne kuchenki należy wykonywać wyłącznie przy użyciu gniazdek z uziemieniem założonym zgodnie z przepisami. Jeśli nie ma odpowiedniego gniazda z uziemieniem w miejscu, gdzie ma znajdować się kuchenka, natychmiast skontaktuj się z wykwalifikowanym elektrykiem. Producent nie ponosi w żadnym wypadku odpowiedzialności za szkody wynikłe z podłączenia urządzenia do gniazdek bez uziemienia. Jeśli kable elektryczne nie mają zakończeń (np. wtyczek), zgodnie z typem urządzenia, należy na kablu zasilającym zainstalować odpowiedni przełącznik za pomocą którego można odłączyć wszystkie końcówki w razie podłączania/odłączania do/od sieci elektroenergetycznej.
4. Uszkodzony kabel zasilający musi zostać wymieniony przez autoryzowany serwis lub wykwalifikowanego elektryka. Pozwoli to uniknąć zbędnego niebezpieczeństwa.
5. Kabel elektryczny nie może dotykać gorących części urządzenia.
6. Urządzenia należy używać w suchym środowisku.

PODŁĄCZENIE GAZOWE

1. Przymocuj zacisk do węża. Dociśnij jeden z węży na tyle mocno, aby dosięgnął on końca rury.

2. W celu kontroli uszczelnienia: sprawdź czy przyciski na panelu sterowania są wyłączone, a dopływ gazu jest otwarty. Nałóż pianę z mydła na połączenie. Jeśli ulatnia się gaz, w obszarze pokrytym roztworem pojawi się piana.

3. Kuchenki należy używać w dobrze wentylowanym pomieszczeniu i należy ją ustawić ma płaskim podłożu.

4. Ponownie sprawdź połączenie gazowe.

5. Stawiając kuchenkę na właściwym miejscu, upewnij się, że jest ona na równi z blatem. W razie potrzeby wyrównaj kuchenkę do poziomu blatu, regulując nóżki.

6. Nie prowadź przewodów gazowych i kabli elektrycznych przez nagrzewające się obszary, przede wszystkim przez tylną stronę piekarnika. Nie przenoś kuchenki podłączonej do gazu, ponieważ poruszenie kuchenki może spowodować poluzowanie węża, co może prowadzić do ulatniania się gazu.

7. Aby zapewnić bezpieczną eksploatację kuchenki, przed jej użyciem przymocuj ją do ściany za pomocą dostarczonego łańcucha i śruby z hakiem. Sprawdź, czy hak jest dobrze wkręcony w ścianę.

Uwaga

Do połączenia gazowego użyj elastycznego węża.

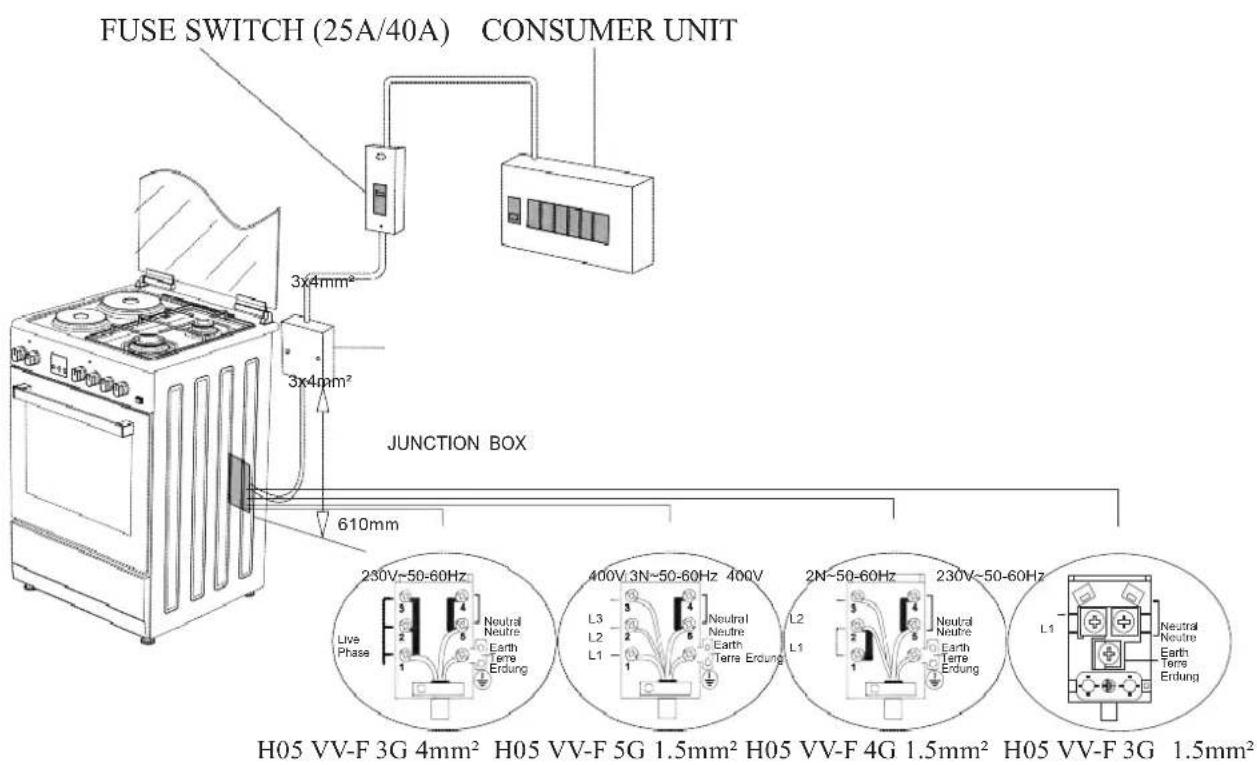

FUSE SWITCH (25A/40A) CONSUMER UNIT 3x4mm² 3x4mm² JUNCTION BOX 610mm 230V~50-60Hz Neutral Neutre Earth Terre Erdung Live Phase H05 VV-F 3G 4mm² H05 VV-F 5G 1.5mm² H05 VV-F 4G 1.5mm² H05 VV-F 3G 1.5mm² 400V 3N~50-60Hz 400V L3 L2 L1 Neutral Neutre Earth Terre Erdung 2N~50-60Hz Neutral Neutre Earth Terre Erdung L2 L1 230V~50-60Hz Neutral Neutre Earth Terre Erdung H05 VV-F 3G 4mm² H05 VV-F 5G 1.5mm² H05 VV-F 4G 1.5mm² H05 VV-F 3G 1.5mm²

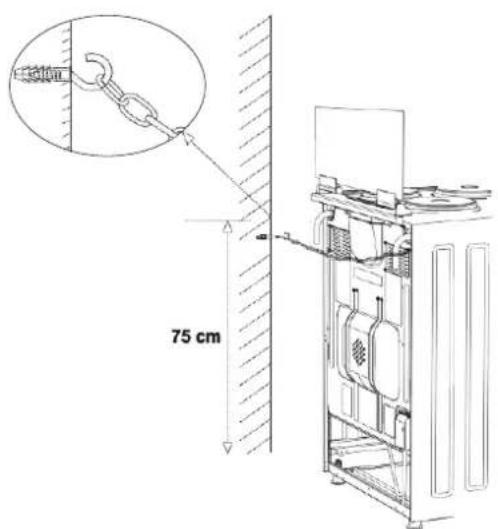

INSTRUKCJA MONTAŻU LĄNCUCHA

75 cm

W celu zapewnienia bezpiecznej eksploatacji należy przed użyciem urządzenia przymocować je do ściany za pomocą dostarczonego łańcucha oraz śruby z hakiem. Upewnij się, że hak jest dobrze wkręcony w ścianę.

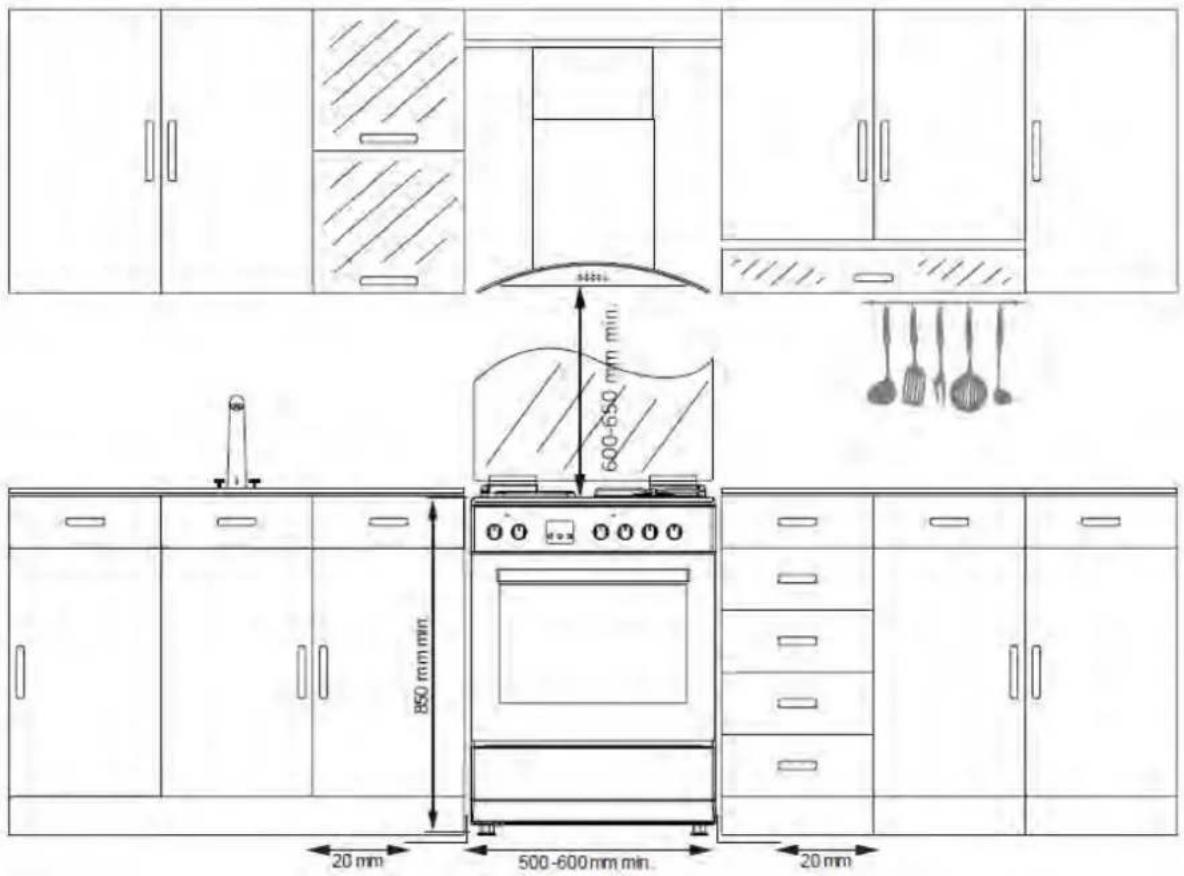

INSTALACJA KUCHENKI

DANE TECHNICZNE KUCHENKI
DANE	50x55	50x60	60x60
Szerokość	500 mm	500 mm	600 mm
Głębokość	565 mm	630 mm	630 mm
Wysokość	855 mm	855 mm	855 mm
Szerokość	341 mm	341 mm	441 mm
Głębokość	443 mm	443 mm	443 mm
Wysokość	316 mm	316 mm	316 mm
Objętość	48 l	48 l	62 l
Moc żarówki	15 W	15 W	15 W
Dolna grzałka	1000 W	1000 W	1200 W
Górna grzałka	800 W	800 W	1000 W
Grzałka	----	1800 W	2200 W
Grzałka grilla	1500 W	1500 W	2000 W

Napięcie zasilające	220–240 V AC, 50-60 Hz(lub 400 V, 50-60 Hz)
Płyta grzewcza 145 mm	1000 W
Płyta grzewcza 180 mm	1500 W
Płyta grzewcza szybka 145	1500 W
Płyta grzewcza szybka 180	2000 W

WARTOŚCI INIEKTORA PALNIKA		LPG G30/28-	NG G20/20	NG G25/25
Palnik do woka	Iniektor ∅ mm	0,96	1,30	1,40
	Moc kW	3,60	3,35	3,66
	Zużycie Gr/h, m3/h	284	0,3	0,365
Szybki palnik	Iniektor ∅ mm	0,85	1,15	1,20
	Moc kW	3,00	2,77	3,00
	Zużycie Gr/h, m3/h	286	0,253	0,326
Semi szybki palnik	Iniektor ∅ mm	0,65	0,97	0,95
	Moc kW	1,78	1,78	1,61
	Zużycie Gr/h, m3/h	140	0,167	0,174
Palnik pomocni-czy	Iniektor ∅ mm	0,50	0,72	0,70
	Moc kW	0,88	0,99	0,88
	Zużycie Gr/h, m3/h	70	0,092	0,094
Palnik kuchenki	Iniektor ∅ mm	0,70	0,97	0,95
	Moc kW	2,16/2,22	1,83/2,00	1,72/1,70
	Zużycie Gr/h, m3/h	170/175	0,178/0,179	0,183/0,178
Palnik grilla	Iniektor ∅ mm	0,60/0,65	0,95	0,92/0,95
	Moc kW	1,50/1,72	1,78/1,85	1,50/1,60
	Zużycie Gr/h, m3/h	118/135	0,162/0,169	0,162/0,173

JEŚLI URZĄDZENIE NIE DZIAŁA

1. Sprawdź czy wtyczka przewodu zasilającego jest podłączona do gniazdka w ścianie.
2. Sprawdź sieć elektryczną.
3. Sprawdź bezpieczniki.
4. Sprawdź przewód zasilający pod kątem uszkodzeń.
5. Jeśli nie możesz rozwiązać problemu, skontaktuj się z serwisem producen- ta/dostawcy lub specjalistą o podobnych kwalifikacjach.

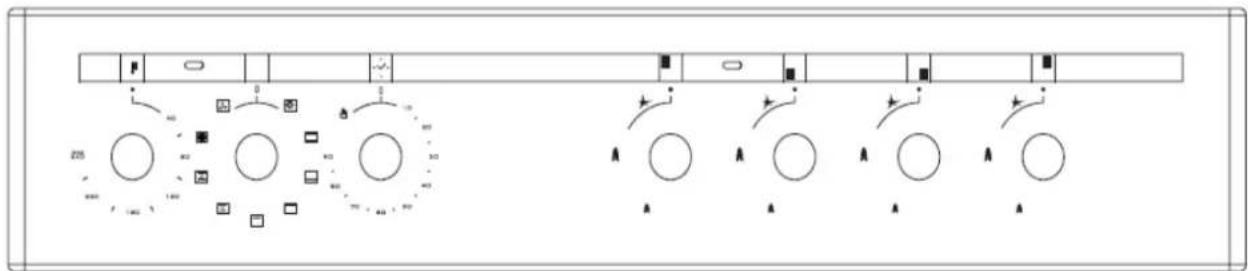

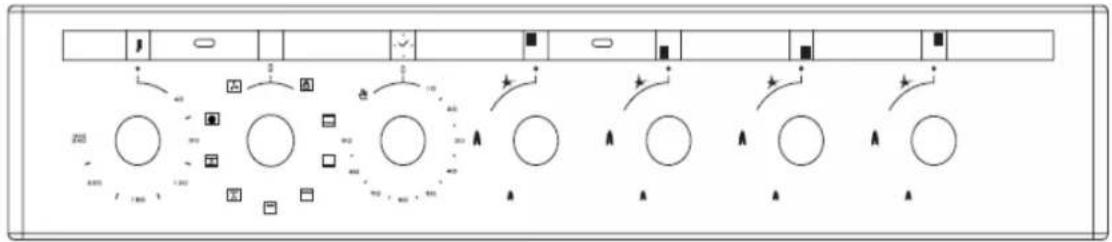

OPIS KUCHENKI I PANELU KONTROLNEGO

	Tumspit		Wentylator
	Grzałka górna i dolna		Turbo nagrzewanie + wentylator
	Oświetlenie		Grzałka dolna + górna + wentylator
	Dolna grzałka + wentylator		Grzałka grilla + wentylator
	Grzałka grilla		Palnik grilla / grzałka grilla
	Grzałka grilla + żarówka		Górna grzałka
	Minutnik elektryczny		Palnik piekarnika / dolna grzałka
	Płomień		Zapalarka

POKRETŁO TERMOSTATU: Aby skorzystać z piekarnika, należy ustawić termostat na pożadną temperaturę. Termostat ma funkcję regulacji od 50 do 280°C.

MECHANICZNE POKRETŁO MINUTNIKA (opcja): Aby korzystać z piekar- nika, należy ustawić minutnik na pożądany czas, od 0 do 90 minut. Możesz skorzystać z tabeli pieczenia.

PANEL STEROWANIA

    subgraph Step1
        F["Circle Node 1"] --> G["Circle Node 2"]
        G --> H["Circle Node 3"]
        H --> I["Circle Node 4"]
        I --> J["Circle Node 5"]
        J --> K["Circle Node 6"]
        K --> L["Circle Node 7"]
        L --> M["Circle Node 8"]
        M --> N["Circle Node 9"]
        N --> O["Circle Node 10"]
    end

    subgraph Step2
        P["Circle Node 1"] --> Q["Circle Node 2"]
        Q --> R["Circle Node 3"]
        R --> S["Circle Node 4"]
        S --> T["Circle Node 5"]
        T --> U["Circle Node 6"]
        U --> V["Circle Node 7"]
        V --> W["Circle Node 8"]
        W --> X["Circle Node 9"]
        X --> Y["Circle Node 10"]
    end

    subgraph Step3
        Z["Circle Node 1"] --> AA["Circle Node 2"]
        AA --> AB["Circle Node 3"]
        AB --> AC["Circle Node 4"]
        AC --> AD["Circle Node 5"]
        AD --> AE["Circle Node 6"]
        AE --> AF["Circle Node 7"]
        AF --> AG["Circle Node 8"]
        AG --> AH["Circle Node 9"]
        AH --> AI["Circle Node 10"]
    end

    subgraph Output
        AJ["Circle Node 1"] --> AK["Circle Node 2"]
        AK --> AL["Circle Node 3"]
        AL --> AM["Circle Node 4"]
        AM --> AN["Circle Node 5"]
        AN --> AO["Circle Node 6"]
        AO --> AP["Circle Node 7"]
        AP --> AQ["Circle Node 8"]
        AQ --> AR["Circle Node 9"]
        AR --> AS["Circle Node 10"]

Przednia elektryczna płyta grzewcza	Tylna elektryczna płyta grzewcza	Tylny lewy palnik (środkowy palnik)	Przedni lewy palnik (duży palnik)
Palnik grilla lub grzałka grilla	Palnik piekarnika (opcja) lub grzałka grilla	Minutnik elektryczny (opcja)	Termostat (opcja)

KORZYSTANIE Z PŁYTY

Palnik do woka	24–28 cm
Duży palnik	22–26 cm
Normalny palnik	18–22 cm
Mały palnik	12–18 cm

Zamknięte

Całkowicie otwarte

Otwarte w połowie

Korzystanie z palników gazowych

1. Aby uzyskać maksymalną wydajność używaj garnków o płaskim dnie i o wymiarach podanych powyżej.

2. Zawory sterujące palnikami gazowymi mają specjalny mechanizm zabezpieczający. Aby włączyć palnik naciśnij przełącznik do przodu i ustaw go przy symbolu płomienia, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. W takiej sytuacji włączą się wszystkie zapalarki, lecz zapali się tylko sterowany palnik. Trzymaj wciśnięty przełącznik tak długo, aż gaz się zapali. Naciśnij przycisk zapalarki i obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.

3. Nie używaj zapalarki nieprzerwanie przez dłużej niż 15 sekund. Jeśli palnik się nie zapali poczekaj co najmniej minutę, zanim spróbujesz ponownie. Jeśli palnik zgaśnie z jakiegokolwiek powodu, zamknij zawór sterujący gazu i poczekaj co najmniej minutę, zanim spróbujesz ponownie.

4. W modelach z systemem zabezpieczenia gazowego, kiedy płomień na kuchence zgaśnie, zawór sterujący automatycznie odcina gaz. Aby uruchomić palniki z systemem zabezpieczenia gazowego, musisz nacisnąć pokrętło i obrócić je w kierunku przeciwnym do ruchu wskazówek zegara. Po zapaleniu musisz poczekać ok. 5-10 sekund na aktywację systemu zabezpieczenia gazowego. Jeśli palnik zgaśnie z jakiegokolwiek powodu, zamknij zawór sterujący gazu i poczekaj co najmniej minutę, zanim spróbujesz ponownie.

ZAWORY

Korzystanie z płyt grzewczych

	POZIOM 1	POZIOM 2	POZIOM 3	POZIOM 4	POZIOM 5	POZIOM 6
145mm	95 W	155 W	250 W	400 W	750 W	1000 W
180mm	115 W	175 W	250 W	600 W	850 W	1500 W
Szybki 145mm	135 W	165 W	250 W	500 W	750 W	1500 W
Szybki 180mm	175 W	220 W	300 W	850 W	1150W	2000 W

1. Elektryczne płyty grzewcze mają standardowo 6 poziomów temperatury (jak opisano powyżej).

2. Przed pierwszym użyciem należy włączyć płytę grzewczą na 5 minut na poziomie 6. Sprawi to, że czynnik na płycie grzewczej, który jest wrażliwy na ciepło, stwardnieje poprzez podgrzanie.

3. Aby bardziej produktywnie korzystać z energii używaj garnków o płaskim dnie, które w pełni styka się z powierzchnią grzejącą.

Przed skorzystaniem z płyty grzewczej, upewnij się, że nakrywki palników są odpowiedniej pozycji. Poniżej przedstawiono prawidłowe położenie nakrywek palników.

Żle

Žle

Žle

Dobrze

Korzystanie z palników piekarnika

1. Jeśli piekarnik wyposażony jest w palniki gazowe, należy w celu ich zapalenia użyć odpowiedniego pokrętła. Niektóre modele mają możliwość automatycznego zapalenia za pomocą pokrętła; dzięki któremu można zapalić palnik obracając pokrętło. Palniki można też zapalić naciskając przycisk zapalania lub przy użyciu zapałki.

2. Nie używaj zapalarki bez przerwy przez dłużej niż 15 sekund. Jeśli palnik się nie zapali, poczekaj co najmniej minutę, zanim spróbujesz ponownie. Jeśli palnik zgaśnie z jakiegokolwiek powodu, zamknij zawór sterujący gazu i odczekaj co najmniej minutę, zanim spróbujesz ponownie.

Korzystanie z grzałek w piekarniku

1. Przy pierwszym włączeniu piekarnika wydziela się z niego zapach środka, którym pokryte są grzałki. Aby się go pozbyć należy nastawić pusty piekarnik na 250°C na 45-60 minut.

2. Pokrętło do regulacji piekarnika powinno być nastawione na żądaną wartość; w przeciwnym wypadku piekarnik nie będzie działał.

3. Rodzaje potraw, ich czasy pieczenia i pozycje termostatu są podane w tabeli pieczenia. Wartości podane w tabeli pieczenia są wartości i otrzymanymi w wyniku testów przeprowadzonych w naszym laboratorium. Są to wartości przykładowe. Osobiste doświadczenie przyczyni się do ustalenia wszelkich zmian w wartościach podanych w tabeli. Zaleca się, aby przestrzegać zaleceń podanych w stosowanym przepisie.

4. Kurczaka można obracać w piekarniku za pomocą rozna.

5. Rezultaty pieczenia i gotowania mogą się różnić w zależności od napięcia, różnej jakości materiału, ilości i temperatury.

6. W trakcie pieczenia w piekarniku nie zaleca się otwierania jego drzwiczek. W przeciwnym przypadku może zostać zachwiana równowaga cieplna i może to zmienić rezultat pieczenia.

7. Korzystanie z form przy pieczeniu ciasta daje lepsze rezultaty.

8. Przed pieczeniem należy nagrzewać wstępnie piekarnik przez 5-10 min.

Uwaga!

Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

Tabela pieczenia

Potrawa	Temperatura (°C)	Pozycja kratki	Czas pieczenia (min)
Ciasto z kremem	150–170	2	30–35
Wyroby cukiernicze	200–220	2	35–45
Biszkopt	160–170	3	20–25
Ciastka	160–170	3	20–35
Ciasto	160–180	2	25–35
Ciasto plecione	200–220	2	30–40
Ciasto filo	180–220	2	35–45
Słone ciasta	160–180	2	20–30
Jagnięcina	210–230	1	90–120
Cielęcina	210–230	1	90–120
Baranina	210–230	1	90–120
Kurczak (w kawałkach)	210–230	1	75–100
Ryba	190–210	2	40–50

KONSERWACJA I CZYSZCZENIE

1. Odłącz z gniazdka wtyczkę zasilania elektrycznego kuchenki.
2. Piekarnik jest mocno nagrzany w trakcie swej pracy. Staraj się nie dotykać grzałek.
3. Nigdy nie czyść wnętrza, panelu, pokrywy, tacek ani żadnych innych części piekarnika za pomocą takich narzędzi, jak twarda szczotka, ostra ścierka lub nóż. Nie używaj ściernych i rysujących środków czyszczących.

4. Po wyczyszczeniu wnętrza za pomocą ściereczki nasączonej środkiem do mycia wypłucz je, a następnie wytrzyj miękką ściereczką.

5. Szklane powierzchnie należy czyścić środkami przeznaczonymi do szkła.

6. Nie czyść kuchenki myjkami parowymi.

7. Przed otwarciem górnej pokrywy piekarnika zetrzyj z niej rozlany płyn. Przed zamknięciem pokrywy sprawdź, czy płyta grzewcza wystygła wystarczająco.

8. Nigdy nie używaj do czyszczenia łatwopalnych środków, takich jak kwas, rozpuszczalnik czy benzyna.

9. Nie myj w zmywarce żadnej części kuchenki.

10. Aby wyczyścić szybę w drzwiczkach piekarnika: za pomocą śrubokręta wykręć śruby mocujące uchwyt i wyjmij drzwiczki. Umyj myj je dokładnie, a następnie wypłucz. Po ich wysuszeniu prawidłowo zamontuj drzwiczki piekarnika i przykręć zawiasy.

MONTAŻ DRZWI PIEKARNIKA

Całkowicie otwórz drzwiczki piekarnika, pociągając je do siebie. Następnie odblokuj je, popychając zamek w zawiasie do gory śrubokrętem, zgodnie z rys. 3.1.

Rys. 3.2

Ustaw zamek w zawiasie pod najszerszym kątem zgodnie z rys. 3.2. Wprowadź oba zawiasy mocujące drzwiczki do piekarnika w tej samej pozycji.

Rys. 4.1

Następnie zamknij drzwiczki piekarnika, tak aby oparły się na zamku, zgodnie z rys. 4.1.

Rys. 4.2

Aby zdjąć drzwiczki pociągnij je przy zamkniętej pozycji do góry obiema rękami, zgodnie z rys. 4.2

Aby zamontować ponownie drzwiczki piekarnika, wykonaj powyższe kroki w odwrotnej kolejności.

CZYSZCZENIE I KONSERWACJA SZKLANYCH PRZEDNICH DRZWICZEK PIEKARNIKA

1. Usuń profil, naciskając plastikowe zatrzaski po lewej i prawej stronie, jak pokazano na rysunku 5, i pociągając go do siebie, jak pokazano na rysunku.
2. Następnie wyjmij wewnętrzną szybę, jak pokazano na rysunku.

3. W razie potrzeby w ten sam sposób można wyjąć środkową szybę. Po zakończeniu czyszczenia i konserwacji zamontuj szyby i profil w odwrotnej kolejności.

4. Sprawdź, czy profil jest prawidłowo zamontowany.

Aby uniknąć ryzyka porażenia prądem, przed wymianą żarówki sprawdź, czy obwód doprowadzający prąd do urządzenia został otwarty. (Otwarty obwód to obwód elektryczny, który nie przewodzi prądu.)

1. Na początku należy odłączyć dopływ prądu do urządzenia i sprawdzić, czy urządzenie jest chłodne.
2. Następnie należy zdjąć osłonę żarówki, obracając ją tak, jak to pokazano na ilustracji. W razie trudności można użyć rękawic z tworzywa sztucznego.
3. Następnie należy wyjąć żarówkę, obracając ją, a następnie włożyć nową żarówkę o takich samych parametrach. Są to: 230 V, AC,15 W, Gwint E14
4. Następnie należy założyć z powrotem zabezpieczenie żarówki i podłączyć urządzenie do prądu. Można z powrotem użyć kuchenki.

	Głęboka tackaWypieki, potrawy smażone na głębokim tłuszczu i gulasz. W przypadku smażenia bezpośrednio na grillu do ciast, mrożonek i mięs głęboka tacka może służyć jako skapywacz na tłuszcz.
	TackaWypieki (ciastka, herbatniki itp.) oraz mrożonki.
	GrillSmażenie i/lub umieszczanie potraw do upieczenia lub smażenia oraz mrożonek na odpowiedniej szufladzie.Szyna teleskopowaWysuwana teleskopowo szyna ułatwia wkładanie i wyjmowanie tacek lub kratek.
	Grill na tacceDo potraw, które mogą przywierać do powierzchni podczas przyrządzania (np. do wołowiny). Użycie grilla na tacce zapobiega takiej sytuacji.
	Dolna i górna kratkaPodczas gotowania można położyć tackę (standardową lub głęboką) na dolnej i górnej kratce.
	Podstawka do kafeterkiMoże służyć do postawienia kafeterki na kuchence.

1. Do instalacji i usunięcia dyszy użyj śrubokrętu ze specjalną główką (rys. 10).

2. Z demontuj dyszę (rys. 11) z palnika za pomocą specjalnego śrubokręta do dyszy i zamontują nową (ry

REGULACJA PALNIKA GAZOWEGO

Zmniejszanie płomienia

	Z LPG na NG	Z NG na LPG
Szybki palnik	3 obroty w lewo	3 obroty w prawo
Semiszybki palnik	2,5 obrotu w lewo	2,5 obrotu w prawo
Palnik pomocniczy	2 obroty w lewo	2 obroty w prawo
Palnik do woka	4 obroty w lewo	4 obroty w prawo
Palnik kuchenki	4,5 obrotu w lewo	4,5 obrotu w prawo
Palnik grilla	4 obroty w lewo	4 obroty w prawo

Zdemontuj przełączniki palnika urządzenia zgodnie z rys. 13 i 14. Pokazany na rys. 13 mechanizm ustawiania znajduje się w prawym dolnym rogu, a na rys. 14 – na środku. W celu ponownego przestawienia przełącznika po wprowadzeniu odpowiednich zmian zgodnie z powyższą tabelą należy wykonać te same czynności w odwrotnej kolejności.

DEMONTAŻ DOLNEGO I GÓRNEGO PALNIKA ORAZ MONTAŻ INIEKTORA DO KUCHENKI GAZOWEJ

Demontaż górnego palnika

Za pomocą śrubokrętu odkręć śrubę (rys. 15). Zdejmij palnik, pociągając go do siebie (rys. 16). Zdejmij iniektor z łożyska za pomocą klucza nasadowego (rys. 17). W celu ponownego założenia palnika należy przeprowadzić powyższą procedurę w odwrotnej kolejności.

Rys. 15 Rys. 16 Rys. 17 KERNAU

Demontaż dolnego palnika

Osłona dolnego palnika są przymocowane dwiema śrubami. Za pomocą śru- bokrętu odkręć śrubę (rys. 18). Zdejmij osłonę, pociągając go do siebie (rys. 19). Zdejmij palnik, pociągając go do siebie (rys. 20). Zdejmij iniektor z łożyska za pomocą klucza nasadowego (rys. 21). W celu ponownego założenia palnika należy zrealizować powyższą procedurę w odwrotnej kolejności.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno wyrzucać produktu do odpadów komunalnych. Należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, w instrukcji obsługi lub na opakowaniu.

Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń, wnoszą Państwo istotny wkład w ochronę środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

[cxCZ]	Tumspit		Wentylator
[xG5T]	Grzałka górna i dolna		Turbo nagrzewanie + wentylator
	Oświetlenie		Grzałka dolna + górna + wentylator
[c85S]	Dolna grzałka + wentylator		Grzałka grilla + wentylator
	Grzałka grilla		Palnik grilla / grzałka grilla
[dZ6W]	Grzałka grilla + żarówka		Górna grzałka
	Minutnik elektryczny		Palnik piekarnika / dolna grzałka
	Płomień		Zapalarka

Przednia elektryczna płyta grzewcza	Tylna elektryczna płyta grzewcza	Tylny lewy palnik (środkowy palnik)	Przedni lewy palnik (duży palnik)
Palnik grilla lub grzałka grilla	Palnik piekarnika (opcja) lub grzałka grilla	Minutnik elektryczny (opcja)	Termostat (opcja)

Palnik do woka	24–28 cm
Duży palnik	22–26 cm
Normalny palnik	18–22 cm
Mały palnik	12–18 cm

Zamknięte Całkowicie otwarte Otwarte w połowie
