Typ produktu	System Hi-Fi
Marka	Blaupunkt
Model	MC80BT
Wymiary (około)	300 x 150 x 200 mm
Waga (około)	3 kg
Zasilanie	AC 100-240 V, 50/60 Hz
Bluetooth	Wbudowany, strumieniowanie z urządzeń
Odtwarzacz CD	Obsługuje CD, CD-R, CD-RW
Radio FM	Cyfrowe strojenie PLL, ustawienia wstępne
Port USB	Odtwarzanie USB z pamięci flash
Wejście AUX	Wejście pomocnicze 3,5 mm
Moc głośników	2 x 20 W RMS
Wyświetlacz	Wyświetlacz LED
Pilot zdalnego sterowania	W zestawie
Dodatkowe funkcje	Korektor, wyłącznik czasowy, alarm
Konserwacja	Czyścić miękką suchą szmatką; unikać płynów
Środki ostrożności	Nie wystawiać na wilgoć ani ciepło; odłączyć podczas burzy
Części zamienne i naprawy	Skontaktuj się z pomocą techniczną Blaupunkt w celu serwisu
Informacje ogólne	Wersja Bluetooth, 2,4 GHz; pobór mocy < 30 W

Często zadawane pytania - MC80BT BLAUPUNKT

Jak sparować urządzenie Bluetooth z MC80BT?

Naciskaj przycisk Źródło wielokrotnie, aż na wyświetlaczu pojawi się Bluetooth. Włącz Bluetooth w swoim urządzeniu, wybierz 'BLAUPUNKT MC80BT' z listy i potwierdź parowanie.

Czy mogę odtwarzać płyty CD w MC80BT?

Tak, urządzenie odtwarza standardowe płyty CD, a także CD-R i CD-RW. Włóż płytę etykietą do góry i naciśnij Odtwarzanie.

Jak zaprogramować stacje radiowe?

Dostrój się do żądanej stacji, a następnie naciśnij i przytrzymaj numer zaprogramowany (1-20) na pilocie lub panelu przednim, aż wyświetlacz potwierdzi zapisanie.

Co zrobić, jeśli pilot przestanie działać?

Sprawdź, czy baterie są prawidłowo zainstalowane i w razie potrzeby wymień je. Upewnij się, że między pilotem a czujnikiem urządzenia nie ma przeszkód.

Czy mogę podłączyć zewnętrzne urządzenia do MC80BT?

Tak, użyj wejścia AUX (3,5 mm) na tylnym panelu, aby podłączyć urządzenia takie jak smartfony, odtwarzacze MP3 lub tablety.

Jak czyścić system?

Odłącz urządzenie. Użyj miękkiej, suchej szmatki do przetarcia zewnętrznej powierzchni. Nie używaj rozpuszczalników ani ściernych środków czyszczących.

Czy MC80BT jest kompatybilny z pamięciami USB?

Tak, podłącz pamięć USB (format FAT32) z plikami MP3 lub WMA do portu USB. Wybierz USB jako źródło.

Jak ustawić budzik?

Naciśnij przycisk Budzik, aby wejść w tryb ustawiania budzika. Użyj przycisków +/- do ustawienia godziny i minut, a następnie wybierz źródło (sygnał, CD, radio). Naciśnij Budzik, aby potwierdzić.

Jakie są wymiary MC80BT?

Wymiary przybliżone to 300 mm (S) x 150 mm (W) x 200 mm (G). Rzeczywisty rozmiar może się nieznacznie różnić.

Gdzie mogę uzyskać części zamienne lub serwis?

Skontaktuj się z obsługą klienta Blaupunkt lub odwiedź oficjalną stronę internetową w poszukiwaniu autoryzowanych centrów serwisowych. Nie próbuj naprawiać urządzenia samodzielnie.

INSTRUKCJA OBSŁUGI MC80BT BLAUPUNKT

Dziękujemy za zakupienie naszego produktu. Prosimy o zapoznanie się z treścią instrukcji przed wykonaniem połączeń i obsługą tego produktu. Należy zachować instrukcję do użytku w przyszłości.

Cechy:

Zgodne formaty płyt: CD, MP3, CD-R, CD-RW itd.

Odtwarzanie z pamięci USB

Pełne zdalne sterowanie

Radio FM

Strumieniowe odtwarzanie muzyki przez interfejs Bluetooth

Uwaga: Nie wszystkie płyty można odtwarzać w tym odtwarzaczu. Niektórych płyt nie da się

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

PRZESTROGA

ZAGROŻENIE PORAŻENIEM

ELEKTRYCZNYM

NIE OTWIERAĆ

Ważne instrukcje dotyczące bezpieczeństwa

Przestroga:

Aby zmniejszyć ryzyko porażenia prądem, nie wolno demontować pokrywy ani tylnej części urządzenia. Wewnątrz urządzenia nie znajdują się elementy przeznaczone do samodzielnej naprawy przez użytkownik a. Konserwacją i naprawą sprzętu zajmują się w yłącznie wykwalifikowani pracownicy serwisu.

Objaśnienie symboli graficznych:

Symbol błyskawic y zakończonej str załką umieszczonej w trójkącie równobocznym ostrzega użytkownika przed nieizolowanym „niebezpiecznym napięciem” w obrębie obudowy urządzenia, które może osiągnąć wielkość grożącą porażeniem prądem elektrycznym.

Znak wykrzyknika w trójkącie równobocznym ostrzega użytkownika, że w tym momencie przedstawione są ważne informacje dotyczące obsługi i konserwacji sprzętu w dokumentacji, dołączonej do urządzenia.

Ten symbol oznacza urządzenie laserowe klasy 1. Wiązka laserowa po zetknięciu się ze skórą ludzką może doprowadzić do obrażeń.

Prosimy o przeczytanie tej instrukcji przed przystąpieniem do obsługi urządzenia, aby zapoznać się z jego funkcjami i wykorzystać je zgodnie z przeznaczeniem. Zapewni to długotrwałą, bezawaryjną obsługę urządzenia i przyjemność z użytkowania.

Ważne informacje

-Należy zachować instrukcję obsługi oraz informacje dotyczące bezpieczeństwa w celu wykorzystania ich w przyszłości.

-Nie należy dopuszczać do tego, aby na urządzenie kapała lub wylewała się ciecz. Nie wolno też używać go w wilgotnych miejscach, jak np. łazienka.

-Nie wolno instalować tego urządzenia w następujących miejscach:

-Wystawionych na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejników.

-Kłaść go na wierzchu innego sprzętu stereofonicznego który wydziela ciepło

-Blokując wentylację lub w zapylonym miejscu.

-W miejscach narażonych na ciągłe drgania.

-W miejscach o wysokiej wilgotności.

-Nie wolno stawiać urządzenia w pobliżu świecie lub otwartego ognia.

-Urzadzenia można używać wyłącznie w sposób opisany w niniejszej instrukcji.

-Przed pierwszym włączeniem zasilania należy upewnić się, że zasilacz został prawidłowo podłączony.

Ze względów bezpieczeństwa nie należy demontować obudów ani uzyskiwać dostępu do wnętrza urządzenia. Urządzenie powinno być naprawiane przez wykwalifikowany personel serwisu.

Nie wolno rozkręcać urządzenia ani otwierać jego obudowy, gdyż wewnątrz nie ma żadnych części, które mogłyby być naprawiane przez użytkownika. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Przeczytać instrukcje — przed korzystaniem z urządzenia należy przeczytać całość instrukcji obsługi oraz informacje o bezpieczeństwie.

2. Zachować instrukcje — należy zachować instrukcje użytkowania i obsługi w celu wykorzystania ich w przyszłości

3. Przestrzegać ostrzeżeń — należy postępować zgodnie z wszystkimi ostrzeżeniami zamieszczonymi na urządzeniu oraz zgodnie z instrukcją obsługi.

4. Przestrzegać instrukcji — należy postępować zgodnie z instrukcją obsługi oraz wskazówkami dla użytkownika.

5.Instalacja — należy ustawić urządzenie zgodnie z instrukcjami producenta.

1. Żródła zasilania – urządzenie powinno być zasilane wyłącznie ze źródeł o parametrach podanych na oznaczeniach na kablu zasilania. Jeżeli użytkownik nie jest pewien, jakiego rodzaju zasilaniem dysponuje w domu, powinien skontaktować się ze sprzedawcą urządzenia lub lokalnym dostawcą energii elektrycznej.

7.Uziemienie lub polaryzacja zasilania — urządzenie nie musi być uziemione. Należy upewnić się, że wtyczka jest do końca włóżona do gniazdka sieciowego lub przedłużacza, aby nie dopuścić do odsłonięcia bolców lub styków. Niektóre wersje urządzenia mogą być wyposażone w spolaryzowaną wtyczkę prądu przemiennego (z jednym bolcem szerszym). Tę wtyczkę można włożyć do gniazdka sieciowego tylko w jeden sposób. Jest to funkcja zabezpieczająca. Jeśli nie można włożyć wtyczki do gniazda, należy spróbować ją odwrócić. Jeśli wtyczka nadal nie pasuje do gniazda, należy zlecić elektrykowi jego wymianę. Nie wolno zdejmować zabezpieczeń z wtyczki spolaryzowanej. Gdy korzysta się z przedłużacza lub kabla zasilania innego niż dostarczony razem z urządzeniem, powinny mieć właściwe wtyczki oraz atest bezpieczeństwa wymagany w danym kraju.

8.Zabezpieczenie kabla zasilania — kable zasilania należy poprowadzić w taki sposób, aby nie można było po nich chodzić, przycisnąć lub przyciąć postawionymi przedmiotami. Zwrócić szczególną uwagę na wtyczki, gniazdka sieciowe i miejsca, w którym kable są wyprowadzone z urządzenia.

1. Przeciążanie — nie wolno przeciązać gniazdek ściennych, przedłużaczy i rozdzielaczy elektrycznych, ponieważ grozi to wybuchem pożaru lub porażeniem prądem elektrycznym.

2. Wentylacja — urządzenie musi być poprawnie wentylowane. Nie wolno ustawiać urządzenia na łożku, sofie lub podobnych powierzchniach. Nie wolno przykrywać urządzenia obrusami, serwetkami, gazetami itd.

3. Ciepło — nie ustawiać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, promienniki, piece lub innych urządzeń (również wzmacniacze) wytwarzających ciepło. Nie stawiać na urządzeniu zapalonych świecie i innych źródeł otwartego ognia.

4. Woda i wilgoć — aby zmniejszyć zagrożenie pożarem lub porażeniem elektrycznym, nie wolno narażać urządzenia na bezpośrednie działanie deszczu, wody i wilgoci, jak np. w saunie czy w łazienice. Nie używać niniejszego urządzenia w pobliżu wody, na przykład obok wanny, umywalki, zlewu kuchennego lub balii, w wilgotnej piwnicy lub w pobliżu basenu (lub w podobnych miejscach).

5. Przedmioty i ciecze w urządzeniu — nie należy wciskać jakichkolwiek przedmiotów przez otwory urządzenia, ponieważ mogą one zetknąć się z punktami niebezpiecznego napięcia i podzespołami, co może wywołać pożar lub porażenie prądem. Pod żadnym pozorem nie należy rozlewać jakichkolwiek cieczy na powierzchni urządzenia. Nie wolno kłaść na wierzchu urządzenia przedmiotów zawierających ciecze.

6. Czyszczenie — należy zawsze odłączyć urządzenie od gniazdka sieciowego przed czyszczeniem. Kurz dookoła głośnika można usunąć suchą szmatką. Jeśli do czyszczenia ma być użyty aerozol, nie należy kierować rozpylanego strumienia bezpośrednio na urządzenie, ale na szmatkę. Należy uważać, aby nie uszkodzić jednostek napędowych.

7. Wyposażenie dodatkowe — nie wolno używać akcesoriów, które nie są dopuszczone przez producenta, gdyż mogą stwarzać zagrożenie.

16.Akcesoria — nie wolno ustawiać urządzenia na niestabilnym wózku, stojaku, statywie, wsporniku czy stole. Urządzenie może ulec przewróceniu i uszkodzeniu oraz spowodować poważne obrażenia u dziecka lub osoby dorosłej. Należy używać wyłącznie wózków, stojaków, statywów, wsporników i stołów określonych przez producenta albo sprzedawanych wraz z urządzeniem. Montaż urządzenia należy przeprowadzać zgodnie z instrukcjami producenta, przy użyciu zestawu montażowego zalecanego przez producenta.

1. Przenoszenie urządzenia — urządzenie umieszczone na wózku należy przesuwać bardzo ostrożnie. Gwałtowne zatrzymanie, zbyt duża siła lub nierówne powierzchnie mogą spowodować przewrócenie wózka wraz z urządzeniem.

2. Okres nieużywania urządzenia — kabel zasilania urządzenia należy odłączyć od gniazdka sieciowego w trakcie burz z wyładowaniami atmosferycznymi lub gdy urządzenie nie będzie używane przez dłuższy czas.

19.Serwisowanie – nie należy próbować własnoręcznego przeglądania urządzenia. Otwieranie pokrywy może spowodować kontakt z niebezpiecznym napięciem i narazić użytkownika na inne niebezpieczeństwa. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.

1. Gdy urządzenie nie jest używane, należy odłączyć jego wtyczkę zasilania od gniazdka sieciowego. Gdy urządzenie jest podłączone do źródła zasilania, znajduje się w trybie czuwania i nie jest całkowicie wyłączone.

2. Części zamienne — przy wymianie części należy sprawdzić, czy pracownik serwisu użył części zamiennych zalecanych przez producenta lub też czy części są identyczne jak część oryginalna. Dokonywanie wymiany na niezatwierdzone części grozi wybuchem pożaru, porażeniem prądem elektrycznym lub innymi niebezpieczeństwami.

3. Główne bezpieczniki — aby zabezpieczyć w sposób ciągły urządzenie przed pożarem, należy używać bezpieczników właściwego typu i parametrów. Parametry bezpieczników w danym zakresie napięcia są zaznaczone na urządzeniu.

4. Nie wolno zwiększać głośności przy słuchaniu części utworu o małej głośności lub przy braku wejściowego sygnału audio. W innym wypadku może dojść do uszkodzenia głośnika przy gwałtownym wzroście natężenia sygnału.

5. Jedynym sposobem całkowitego odłączenia urządzenia od źródła zasilania jest odłączenie kabla zasilania z gniazdka zasilania lub z urządzenia. Gniazdko sieciowe lub wejście kabla zasilania do urządzenia musza być zawsze dostępne w trakcie używania produktu.

6. Urządzenie powinno się ustawić w pobliżu gniazdka sieciowego lub przedłużacza i w taki sposób, aby zawsze było dostępne.

7. Maksymalna temperatura otoczenia urządzenia wynosi 35°C.

8. Wskazówki dotyczące wyładowań elektrostatycznych — jeśli działanie urządzenia jest zakłócone wyładowaniami elektrostatycznymi, należy go wyłączyć i ponownie włączyć lub przenieść urządzenie w inne miejsce.

28.Bateria

a.Baterie nie mogą być narażone na działanie nadmiernego ciepła, jak np. promieni słonecznych, ognia itp.

b. Podczas utylizacji baterii należy zwrócić uwagę na aspekty ochrony środowiska.

c. Przestroga dotycząca używania baterii: aby nie dopuścić do rozszczelnienia baterii, które może spowodować obrażenia ciała bądź uszkodzenie urządzenia:

-Podczas wkładania baterii zwrócić uwagę na jej polaryzacie (+ I -).

-Nie wolno jednocześnie używać różnych baterii — starych i nowych baterii standardowych i alkalicznych itd.

-Należy wyjać baterie z urządzenia, gdy nie będzie ono używane przez dłuższy czas.

Bluetooth®

Właścicielem znaków towarowych i logo Bluetooth® jest firma Bluetooth SIG, Inc. USA. Użycie tych znaków i logo podlega licencji. Inne znaki i nazwy handlowe należą do odpowiednich właścicieli.

Uwaga dotycząca ERP2 (urządzeń związanych z energią)

Niniejsze urządzenie z ekoprojektem spełnia wymagania etapu 2 Rozporządzenia Komisji (WE) nr 1275/2008 wprowadzającego dyrektywę 2009/125/WE dotyczącą poboru energii przez wyłączone i znajdujące się w trybie czuwania urządzenia elektroniczne do zastosowań biurowych i domowych. Po upłynięciu 30 minut bez wejściowego sygnału audio urządzenie automatycznie przejdzie w tryb czuwania. Informacje na temat przywrócenia normalnego działania można znaleźć w instrukcji obsługi.

Ważna informacja:

Niniejsze urządzenie jest wyposażone w funkcję trybu oszczędzania energii: jeśli w ciągu 30 minut nie jest podawany do niego żaden sygnał wejściowy, urządzenie automatycznie przejdzie w tryb czuwania w celu oszczędzania energii (norma ERP 2). Należy zauważyć, że ustawienie niskiego poziomu głośności w źródle sygnału audio może zostać rozpoznane jako stan „braku sygnału audio”: może to mieć wpływ na zdolność wykrywania sygnału z urządzenia oraz spowodować automatycznie przejście w tryb czuwania. W takim wypadku należy przywrócić transmisję sygnału audio lub zwiększyć poziom głośności w źródle sygnału audio (odtwarzaczu MP3 itp.) w celu wznowienia odtwarzania. Jeśli problem nie ustapi, prosimy o kontakt z lokalnym serwisem.

OSTRZEŻENIE

Urządzenie nie powinno być używane przez osoby (w tym dzieci) o obniżonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby z niewystarczającą wiedzą i doświadczeniem, jeśli nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i nie zostały poinstruowane jak bezpiecznie używać urządzenia. Obecność osób dorosłych jest wymagana, jeśli urządzenie obsługują dzieci; pozwoli to zapewnić bezpieczne korzystanie z urządzenia

.1.Aby nie dopuścić do ewentualnej utraty słuchu, nie wolno słuchać głośno muzyki przez dłuższy czas; dotyczy to zwłaszcza gwałtownego wzrostu poziomu głośności.

1. Nie wolno pozostawić pracującego urządzenia bez nadzoru! Należy wyłącać urządzenie, gdy nie jest ono używane, nawet przez krótka chwile.

2. Urządzenia nie wolno obsługiwać za pośrednictwem zewnętrznego zegara z układem czasowym ani za pomocą oddzielnego układu ze zdalnym sterowaniem.

4.Aby uniknąć zagrożenia w przypadku uszkodzenia przewodu zasilania, wymianę powinien wykonać producent, autoryzowany punkt serwisowy lub inna osoba posiadająca odpowiednie kwalifikacje. 5.Przed przystąpieniem do obsługi urządzenia należy sprawdzić, czy jego napięcie odpowiada napięciu występującemu w lokalnej sieci zasilającej.

1. Nie wolno zakrywać otworów wentylacyjnych urządzenia np. gazetami, obrusem, zasłonami itp. Należy upewnić się, że nad urządzeniem jest co najmniej 20 cm wolnego miejsca, a z każdej jego strony — co najmniej 5 cm.

2. Nie należy dopuszczać do tego, aby na urządzenie kapała lub wylewała się ciecz, ani nie należy stawiaćna nim przedmiotów wypełnionych cieczami, takich jak wazony.

8.Aby uniknąć pożaru lub porażenia prądem elektrycznym, należy chronić urządzenie przed gorącymi miejscami, działaniem deszczu, wilgoci i pyłu.

1. Nie wolno ustawiać urządzenia w pobliżu jakichkolwiek źródeł wody, np. kranów, wanien, pralek lub basenów pływackich. Urządzenie należy ustawić na równym i stabilnym podłożu.

10.Nie wolno narażać urządzenia na silne pole magnetyczne.

11.Nie wolno stawiać urządzenia bezpośrednio na wzmacniaczu lub amplitunerze.

1. Nie wolno stawiać urządzenia w wilgotnym miejscu, gdyż wilgoć ma szkodliwy wpływ na podzespoły elektryczne.

2. Po wniesieniu urządzenia z zimnego do ciepłego miejsca lub do wilgotnego miejsca może dojść do kondensacji wilgoci na soczewce wewnątrz odtwarzacza. W takiej sytuacji urządzenie nie będzie działać prawidłowo. Należy pozostawić włączone urządzenie na około jedną godzinę, aby umożliwiać odparowanie wilgoci.

3. Nie wolno czyścić urządzenia rozpuszczalnikami chemicznymi, gdyż mogą one zniszczyć lakier obudowy. Urządzenie wyciera się czystą, suchą lub nieznacznie zwilżoną ściereczką.

4. Podczas wyciągania wtyczki z gniazdka ściennego należy zawsze ciągnąć za wtyczkę, nigdy za kabel zasilania.

16.Wtyczka sieciowa jest używana do odłączania napięcia zasilającego i powinna być zawsze dostępna.

DBAŁOŚĆ O PŁYTY CD

1. Można używać tylko płyt oznaczonych w pokazany sposób.

2.0 bchodzenie się z płytami — informacje

• Nieużywane płyty należy schować do pudełka.
• Nie wolno dotykać błyszczącej powierzchni płyty.
• Nie wolno przyklejać etykiet ani innych rzeczy do płyty.

PRZENOSIĆ PŁYTY TYLKO W POKAZANY SPOSÓB

1. Przechowywanie

2. Przechowywać płyty w pudełkach.

3. Nie wolno wystawiać płyty na bezpośrednie działanie promieni słonecznych lub pyłu.

NIE PRZECHOWYWAĆ W POBLIŻU ŻRÓDEŁ CIEPŁA

1. Czyszczenie płyty

• W razie zabrudzenia płyty czyść ją jedynie miękką, suchą ściereczką.
- Wytrzyj płytę ruchem prostym od środka do jej brzegu.

PRAWIDŁOWO

NIEPRAWIDŁOWO

OD ŚRODKA DO KRAWĘDZI

-Nie wolno używać benzyny, rozpuszczalników, środków do mycia płyt winylowych lub aerozolu antystatycznego.

-Gdy odtwarzacz płyt CD nie jest używany, jego drzwiczki powinny być zamknięte, aby nie dopuścić do zanieczyszczenia pyłem.

-Nie wolno dotykać soczewki lasera.

UWAGA

CE

Niniejsze urządzenie spełnia wymagania dyrektyw europejskich dotyczących zakłóceń radiowych.

Produkt został wyprodukowany z wysokiej jakości materiałów i podzespołów, które można poddać recyklingowi i ponownie użyć.

Jeśli na urządzeniu znajduje się znak przekreślonego kosza na śmieci, oznacza to, że produkt jest objęty postanowieniami dyrektywy europejskiej 2002/96/WE. Należy zapoznać się z wymaganiami dotyczącymi lokalnego systemu zbiórki odpadów elektrycznych i elektronicznych. Należy postępować zgodnie z lokalnymi przepisami. Nie wolno wyrzucać tego produktu razem ze zwykłymi odpadami domowymi. Prawidłowe usunięcie starego produktu zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Urządzenie jest wyposażone w baterie objęte dyrektywą europejską 2006/66/WE. Baterii nie wolno wyrzucać razem z odpadami gospodarstwa domowego. Należy zapoznać się z lokalnymi przepisami dotyczącymi oddzielnej zbiórki baterii, ponieważ prawidłowa utylizacja zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Informacje o ochronie środowiska naturalnego

Opakowanie zawiera tylko niezbędne elementy. Dołożono wszelkich starań, aby trzy materiały składowe opakowania były łatwe do oddzielenia: karton (pudełko), pianka polistyrenowa (zabezpieczenia wewnątrz) i polietylen (torebki, arkusz ochronny). Urządzenie wyprodukowano z materiałów, które można poddać recyklingowi i użyć ponownie po ich demontażu przez wyspecjalizowaną firmę. Należy przestrzegać lokalnych przepisów dotyczących utylizacji materiałów opakowaniowych, zużytych baterii i niepotrzebnych urządzeń.

Nagrywanie i odtwarzanie materiałów może wymagać uzyskania zgody. Patrz ustawa o prawach autorskich i prawach wykonawców/artystów

Dziękujemy za zakup naszego produktu. Przed przystąpieniem do obsługi tego urządzenia prosimy o przeczytanie niniejszej instrukcji. Należy zachować niniejszą instrukcję na przyszłość.

Zawartość opakowania

Jednostka główna 1 szt.

Głośniki satelitarne 2 szt.

Pilot zdalnego sterowania 1 szt.

Stereofoniczny kabel audio cinch-3,5 mm 1 szt.

Mikrofon przewodowy 2 szt.

Antena przewodowa FM 1szt.

Instrukcja obsługi 1 szt.

Karta gwarancyjna 1 szt.

(Należy ostrożnie rozpakować opakowanie, aby uniknąć uszkodzenia jego zawartości).

Położenie elementów sterujących

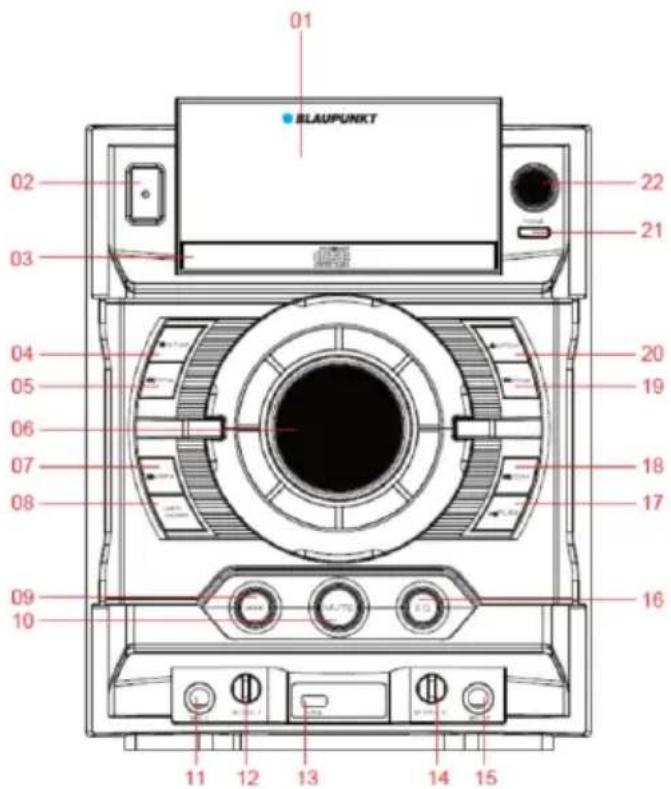

Panel przedni na jednostce głównej

1. Wyświetlacz

2. Zasilanie

3. Podajnik płyt CD

4. Stop

5. Szybkie przewijanie do tyłu

6. Pokrętło regulacji głośności

7. Szybkie przewijanie do przodu

8. Włączanie/wyłączanie oświetlenia

9. Źródło sygnału

10. Wyciszenie

11. Gniazdo mikrofonu 1.

12. Regulacja głośnosci mikrofonu 1.

13. Gniazdo USB

14. Regulacja głośności mikrofonu 2.

15. Gniazdo mikrofonu 2.

16. EQ.

17. Odtwarzanie/zatrzymanie

18. Nastepny, CH+.

19. Poprzedni, CH-.

20. Otwieranie/wyjmowanie.

21. Regulacja tonów (wysokie/niskie)

22. Pokrętło regulacji tonów +/-

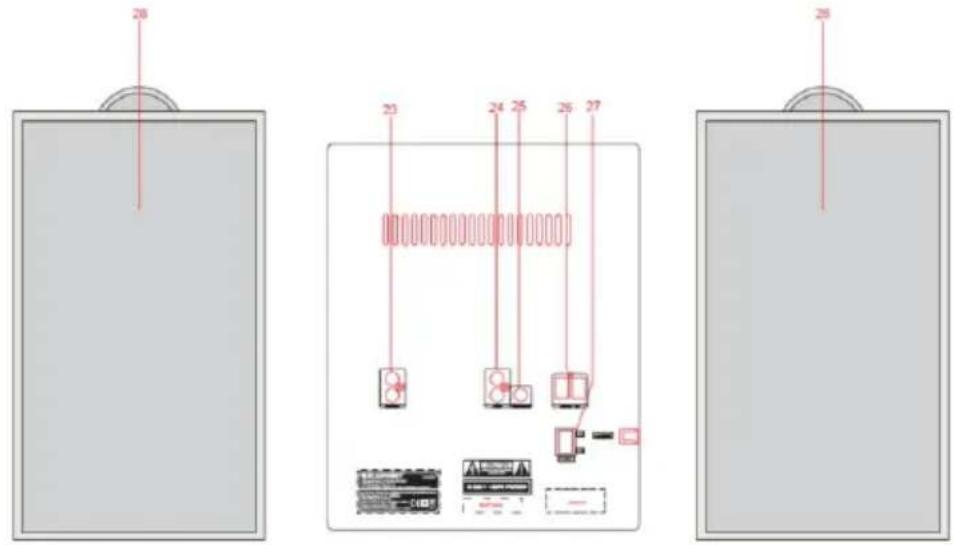

Panel tylny

1. Wyjście audio.

2. Wejście audio.

3. Gniazdo anteny FM.

4. Wyjścia głośnikowe.

5. .

6. Głośniki.

Przełącznik

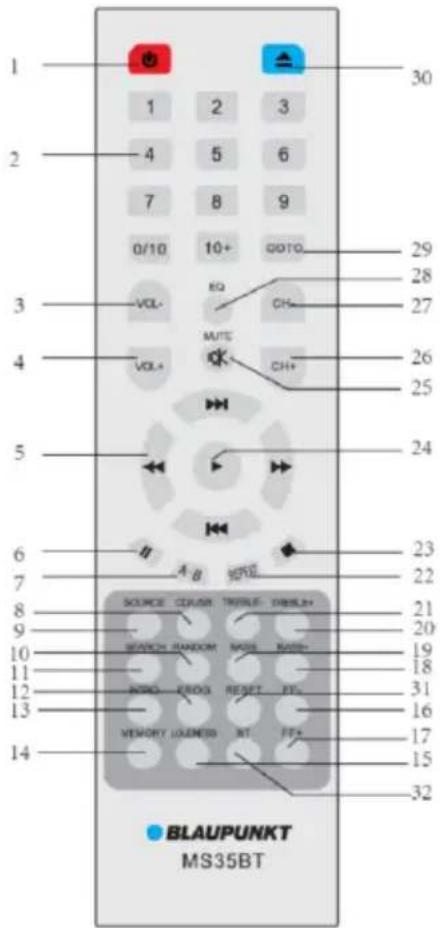

Pilot zdalnego sterowania

1. Gotowość
   2.Przyciski numeryczne
   3-4. Głośność +/-
2. Przycisk poprzedniego/następnego/szybkiego przewijanie do przodu i do tyłu
3. Pauza
4. A-B
5. Tryb CD/USB
6. Źródło sygnału
7. Losowo
8. Szukaj
9. Program
10. Początek ścieżki
11. Pamięć
12. Podbicie tonów niskich
    16–17. Ręczne strojenie częstotliwości FM +/-
    18-21. Regulacja tonów niskich i wysokich
13. Powtarzaj
14. Stop
15. Odtwarzanie
16. Wyciszenie
    26-27. Kanal +/-
17. Przycisk EQ
18. GOTO
19. Wysuwanie
20. Reset
21. Bluetooth

Konfigurowanie oraz włączanie/wyłączanie urządzenia

1. Podłącz głośnik satelitarny dostarczonym kablem głośnikowym do wyjść głośników na jednostce głównej. Następnie podłącz drugi głośnik satelitarny w identyczny sposób.

2. Podłącz dostarczoną antenę przewodową FM do gniazda anteny FM na panelu tylnym jednostki głównej. Rozwiń całkowicie antenę, aby uzyskać lepszy odbiór stacji radiowych.

1. Należy upewnić się, że napięcie zasilania sieci odpowiada wartości napięcia oznaczonej na panelu tylnym jednostki głównej. Jeśli jest inne, należy skonsultować się ze sprzedawcą lub centrum serwisowym.
2. Podłącz dostarczoną wtyczkę do elektrycznego gniazdka ściennego w celu zasilania jednostki głównej. Po pomysłnym podłączeniu zasilania na panelu przednim jednostki głównej włączy się czerwona dioda LED.

Gniazdko ścienne

Wtyczka kabla zasilania

Zakładanie baterii do pilota zdalnego sterowania

Otwórz pokrywę komory i włóż 2 baterie AAA do komory. Sprawdź polaryzację baterii z wygrawerowanymi symbolami w komorze baterii. Następnie zamknij pokrywę komory.

Uwagi:

a. Zasięg roboczy pilota zdalnego sterowania wynosi 7 metrów (bez przeszkód między urządzeniami). Skieruj pilota na czujnik znajdujący się w lewym, górnym rogu wyświetlacza.
b. Czułość pilota zmniejsza się, jeśli poziom naładowania baterii jest zbyt niski. Należy wymienić baterie na nowe w celu zapewnienia prawidłowego działania.
c. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć z niego baterie.
d. Zużyte baterie należy wyrzucać do przeznaczonych do tego celu pojemników. Informacje na temat recyklingu baterii można uzyskać w samorządzie lokalnym.

Obsługa ogólna

1. Włączanie i wyłączanie zasilania oraz gotowość: po pomyślnym podłączeniu zasilania na panelu przednim jednostki głównej włączy się czerwona dioda LED zasilania. Aby całkowicie wyłączyć zasilanie, należy odłączyć wtyczkę z gniazdka sieciowego. Naciśnij przycisk zasilania na panelu przednim lub pilocie, aby włączyć/wyłączyć stan gotowości urządzenia.
2. Wyciszenie: naciśnij przycisk MUTE na pilocie zdalnego sterowania, aby wyciszyć odtwarzany dźwięk. Naciśnij ponownie przycisk, aby wznowić odtwarzanie dźwięku. Można także włączyć ponownie dźwięk, naciskając przycisk głośności +/-
3. Źródło sygnału, CD/USB: naciskaj kolejno przycisk SOURCE, aby przełączać się między trybami CD, radia FM, wejścia liniowego i Bluetooth. Tryb Bluetooth można także wybrać bezpośrednio, naciskając przycisk BT na pilocie. Tryb odtwarzania z pamięci USB jest dostępny tylko wtedy, gdy podłączono pamięć USB do portu USB. Naciśnij przycisk CD/USB, aby włączyć tryb odtwarzania USB lub CD. Urządzenie automatycznie przejdzie do odtwarzania plików w pamięci USB, jeśli nie załadowano płyty CD.
4. Regulacja głośności: naciśnij i przytrzymaj przycisk głośności VOL +/−, aby zwiększyć lub zmniejszyć głośność.

5. Regulacja tonów niskich i wysokich: naciśnij przycisk TREBLE +/- i BASS +/-, aby regulować poziom tonów wysokich i niskich.

6. Korektor graficzny: naciśnij przycisk EQ, aby przełączyć tryb korektora graficznego: Hall, Pops, Classic, Disco, korektor wyłączony.

7. Podbicie tonów niskich: naciśnij przycisk LOUDNESS, aby podbić tony niskie.
8. Wybór przyciskami numerycznymi

Można szybko wybrać żądaną ścieżkę w trybie odtwarzania CD lub USB, naciskając odpowiednie przyciski numeryczne na pilocie.

W ten sposób wybiera się też zaprogramowane stacje FM w trybie radia.

1. Przycisk 10+: naciśnij przycisk 10+, aby szybciej wybrać żądany numer. Jeśli chcesz przykładowo wybrać pominąć ścieżkę nr 25, naciśnij dwukrotnie przycisk 10+, a następnie przycisk 5. (funkcja dostępna tylko do wyboru ścieżek z płyty CD i wybierania numeru zaprogramowanej stacji FM).
2. Odtwarzanie, wstrzymanie i zatrzymanie: w trybie CD/USB/Bluetooth naciśnij przycisk odtwarzania/pauzy, aby wstrzymać lub wznowić odtwarzanie. W trybie CD i USB naciśnij przycisk zatrzymania, aby zatrzymać odtwarzanie; naciśnięcie przycisku odtwarzania wznawia odtwarzanie.
3. Wybór przyciskiem poprzedniej/następnej ścieżki: naciśnij przycisk, aby przejść do poprzedniej lub następnej ścieżki.
4. Szybkie przewijanie do przodu i tyłu: naciskaj kolejno przycisk, aby szybko przewijać bieżącą ścieżkę do przodu lub tyłu z prędkością x2/4/8/16/32; naciśnij ponownie przycisk, aby wznowić normalne odtwarzanie.
5. Odtwarzanie z powtarzaniem: w trybie CD i USB naciskaj kolejno przycisk powtarzania, aby powtórzyć jedną ścieżkę, wszystkie ścieżki i wyłączyć powtarzanie.
6. Odtwarzanie losowe: naciśnij przycisk odtwarzania losowego, włączyć i wyłączyć powtarzanie losowe (funkcja dostępna tylko dla płyty CD).
7. Kanał +/-: naciśnij go, aby przejść do poprzedniej i następnej zaprogramowanej stacji FM.
8. Wysuwanie płyty CD: naciśnij go, aby zamknąć drzwiczki CD.
9. Początek ścieżki: naciśnij go, aby odtworzyć pierwsze 10 sekund każdej ścieżki w trybie odtwarzania CD i USB. Naciśnij ten przycisk ponownie, aby wyłączyć tę funkcję.
10. Resetowanie systemu: gdy urządzenie znajduje się w trybie CD, naciśnij przycisk resetowania, aby przywrócić ustawienia fabryczne, w tym ustawienia korektora graficznego, tonów niskich i wysokich oraz głośności.

Obsługa odtwarzania CD

Urządzenie umożliwia odtwarzanie płyt CD w formacie CD/CD-R-RW/MP3 audio (brak obsługi płyt DVD). Przed przystąpieniem do odtwarzania CD należy sprawdzić, czy płyta nie jest zadrapana ani zanieczyszczona, ponieważ ma to ujemny wpływ na jakość odtwarzanego dźwięku, a płyta może nie być odtwarzana.

1. Naciśnij przycisk SOURCE, aby włączyć tryb CD.

2. Naciśnij przycisk wysuwania, aby otworzyć drzwiczki CD i położ płytę na tacy. Naciśnij ponownie przycisk wysuwania, aby zamknąć drzwiczki CD. Urządzenie automatycznie odtworzy płytę CD.

3. Funkcja powtarzania fragmentu A-B: Podczas odtwarzania płyty CD naciśnij najpierw przycisk A-B w miejscu, od którego chcesz rozpocząć powtarzanie. Naciśnij ponownie przycisk A-B, aby ustawić punkt końcowy. Urządzenie automatycznie rozpocznie odtwarzanie fragmentu od punktu początkowego do końcowego. Naciśnij ponownie przycisk A-B, aby wyłączyć funkcję.

4. Tworzenie własnej listy odtwarzania (funkcja dostępna tylko dla płyt CD, maks. 20 ścieżek)

a. W trybie odtwarzania CD naciśnij przycisk PROG, aby rozpocząć programowanie.
b. Na wyświetlaczu pojawi się symbol „C00 P00- -”; naciśnij przyciski numeryczne, aby wybrać ścieżkę do zaprogramowania. Naciśnij przycisk 10+, aby wybrać ścieżkę o numerze powyżej 10.
c. Na wyświetlaczu pojawi się komunikat „0X X P XX”. Na przykład 3 „012 P01” oznacza, że ścieżkę 12 zaprogramowano do odtwarzania jako ścieżkę nr 1.
d. Wybierz ścieżki, które chcesz zaprogramować, aż do wyświetlenia symbolu „0XX P12” na wyświetlaczu.
e. Następnie naciśnij przycisk odtwarzania, aby rozpocząć odtwarzanie zaprogramowanych ścieżek.
f. Aby anulować odtwarzanie zaprogramowanych ścieżek i skasować listę, naciśnij ponownie przycisk PROG lub wysuń płytę CD.

1. Podczas odtwarzania płyty CD są dostępne standardowe funkcje sterowania, jak np. odtwarzanie i wstrzymanie, powtarzanie i losowe odtwarzanie, wybór ścieżek przyciskiem następnej/poprzedniej ścieżki lub przyciskami numerycznymi, szybkie przewijanie do tyłu lub do przodu, korektor graficzny itd. Informacje na ten temat podano w rozdziale dotyczącym obsługi ogólnej.

Obstuga radia FM

Przed przystąpieniem do obsługi radia sprawdź, czy antena FM została poprawnie podłączona do gniazda antenowego. Całkowicie rozciągnij antenę przewodową FM i ustaw urządzenie w pobliżu okna, aby zapewnić dobry odbiór stacji radiowych FM.

1. Obsługa automatycznego skanowania i programowania stacji: Naciskaj kolejno przycisk SOURCE, aby przejść do trybu radia FM. Naciśnij przycisk wyszukiwania na pilocie lub naciśnij i przytrzymaj przycisk odtwarzania/pauzy na panelu przednim, aby wybrać automatyczne skanowanie i zapamiętywanie stacji radiowych. Urządzenie umożliwia zapisanie maksymalnie 30 stacji.

2. Odtwarzanie zaprogramowanych stacji: w trybie radia naciskaj przyciski CH+ i CH-, aby wybrać i odtworzyć ostatnią i kolejną zaprogramowaną stację. Naciśnij też przyciski numeryczne, aby szybko wybrać zaprogramowaną stację radiową.

3. Ręczne strojenie lub automatyczne skanowanie: naciśnij przycisk FF+ lub FF−, aby zwiększyć lub zmniejszyć bieżącą częstotliwość o 0,05 MHz. Naciśnij i przytrzymaj przycisk FF+ lub FF−, aby włączyć tryb automatycznego skanowania stacji radiowych FM w dół lub w górę pasma częstotliwości; następnie zostaną odtworzone stacje radiowe.

4. Szybkie przejście do danej stacji radiowej FM: naciśnij przycisk GOTO i wprowadź wartość częstotliwości przyciskami numerycznymi na pilocie, aby przejść do danej stacji radiowej. Jeśli przykładowo chcesz wybrać stację FM o częstotliwości: 104,30 MHz. Naciśnij najpierw przycisk GOTO, a następnie przyciski numeryczne 1-0-4-3-0 na pilocie. Urządzenie automatycznie dostroi się do stacji 104,30 MHz.

5. Ręczne zapamiętywanie stacji: użyj przycisków FF+ i FF- lub GOTO, aby dostroić się do stacji radiowej, którą chcesz zapisać. Naciśnij przycisk pamięci MEMORY na pilocie zdalnego sterowania. Na wyświetlaczu pojawi się symbol „CH__”; wpisz numer stacji do zapisania, wybierając przyciski numeryczne na pilocie (naciśnij przycisk 10+, aby wybrać numer powyżej 10). Aktualna stacja FM zostanie

Obstuga USB

Urządzenie wyposażono w funkcję odtwarzania przez USB, dzięki której odtwarzać pliki muzyczne z pamięci USB. Przed przystąpieniem do odtwarzania z pamięci USB skopiuj dostępne pliki MP3 na pamięć USB. Maksymalna, obsługiwana pojemność podłączonego urządzenia USB wynosi 32 GB. Przed przystąpieniem do odtwarzania z pamięci USB podłącz pamięć USB do urządzenia, gdyż tryb USB jest dostępny tylko przy podłączonej pamięci USB.

1. Podłącz pamięć USB do portu USB. Naciśnij przycisk CD/USB na pilocie, aby włączyć tryb USB. Można też podłączyć pamięć USB, mikrowieża przełączy się automatycznie w tryb USB, jeśli nie załadowano płyty CD. Urządzenie rozpocznie automatycznie odtwarzanie muzyki po kilku sekundach.
2. W trybie odtwarzania USB są dostępne standardowe funkcje sterowania, jak np. odtwarzanie i wstrzymanie, powtarzanie i losowe odtwarzanie, wybór ścieżek przyciskiem następnej/poprzedniej ścieżki lub przyciskami numerycznymi, szybkie przewijanie do tyłu lub do przodu, korektor graficzny itd. Informacje na ten temat podano w rozdziale dotyczącym obsługi ogólnej.

Uwagi:

a. Nie zaleca się używania kabla przedłużającego USB, ponieważ ma to wpływ na jakość sygnału audio i powstawanie zakłóceń podczas transmisji danych.
b. Nie gwarantuje się możliwości dekodowania wszystkich plików MP3.
c. Maksymalna, obsługiwana pojemność podłączonego urządzenia USB wynosi 32 GB.
d. Czas odczytu zawartości niektórych pamięci USB może być bardzo długi. Nie jest to oznaką nieprawidłowego działania.

Obsługa Bluetooth

Urządzenie wyposażono w funkcję Bluetooth, dzięki której przesyłać bezprzewodowo muzykę z innego urządzenia z interfejsem Bluetooth.

1. Naciskaj kolejno SOURCE, aby zmienić tryb pracy na Bluetooth. Dioda LED zacznie migać na niebiesko i czerwono, co oznacza gotowość do parowania.
2. Uaktywnij funkcję Bluetooth w drugim urządzeniu (patrz instrukcja obsługi tego urządzenia) i znajdź to urządzenie na liście dostępnych urządzeń Bluetooth.
3. Wybierz urządzenie „BP MC80BT” do sparowania.
4. Po pomyślnym parowaniu z urządzeniem Bluetooth głośnik odtworzy krótki dźwięk powiadomienia. W międzynarodasie włączy się na stałe tylko niebieska dioda LED.
5. Wybierz muzykę w urządzeniu Bluetooth i rozpocznij jej odtwarzanie. Mikrowieża odtworzy muzykę.
6. Naciśnij przycisk poprzedniej/następnej ścieżki, aby przejść do poprzedniej lub następnej ścieżki podczas odtwarzania.
7. W trybie Bluetooth można wstrzymywać/wznawiać odtwarzanie, wyciszać dźwięk, włączać funkcję podbicia tonów niskich, regulować tony niskie i wysokie itd. Informacje na ten temat podano w rozdziale dotyczącym obsługi ogólnej.

Uwagi:

a. Nie gwarantuje się możliwości pomyślnego sparowania wszystkich urządzeń Bluetooth ze względu na różnorodność marek i konstrukcji.
b. Zasięg roboczy interfejsu Bluetooth wynosi 10 metrów (bez przeszkód między urządzeniami).
c. Mikrowieża może zostać skojarzona i być połączona tylko z jednym urządzeniem Bluetooth na raz.
d. Przed próbą parowania z innym urządzeniem Bluetooth należy anulować bieżące parowanie, gdyż w innym wypadku urządzenie „BP MC80BT” nie pojawi się na liście urządzeń.

Obsługa wejścia liniowego/AUX IN/połączenia MP3

Wykonaj poniższe czynności, aby odtwarzać muzykę z innego odtwarzacza lub źródła muzyki.

1. Podłącz jeden koniec dostarczonego stereofonicznego kabla 3,5 mm-3,5 mm do gniazda wejściowego AUX IN (3,5 mm) na panelu przednim urządzenia, a drugi koniec z wtyczką 3,5 mm do odtwarzacza zewnętrznego.
2. Wybierz muzykę w podłączonym odtwarzaczu i rozpocznij jej odtwarzanie. Mikrowieża odtworzy muzykę.
3. Odtwarzacz podłączony do wejścia liniowego obsługuje się za pomocą jego przycisków. Funkcje regulacji głośności, tonów i wyciszenia obsługuje się na mikrowieży.

Wyjście audio i słuchawek

1. Wyjście audio: podłącz jeden koniec stereofonicznego kabla cinch-3,5 mm (brak w zestawie) do gniazda wyjściowego audio cinch na panelu tylnym urządzenia, a drugi koniec z wtyczką 3,5 mm do gniazda wejściowego AUX IN innego systemu głośników. Dźwięk będzie odtwarzany z głośników mikrowieży oraz z podłączonego systemu głośników. Funkcje odtwarzania obsługuje się za pomocą przycisków mikrowieży.

2. Słuchawki: podłącz wtyczkę słuchawek do gniazda na panelu przednim; głośniki mikrowieży zostaną wyciszone i dźwięk będzie odtwarzany przez słuchawki. Ustaw poziom głośności w mikrowieży lub słuchawkach, aby uzyskać żądaną głośność muzyki.

Dane techniczne

Źródło zasilania: pr. przem. 110–240 V, 50/60 Hz

Zgodność płyt CD: CD/CD-R-RW/MP3

Częstotliwość FM: 87,5-108,0 MHz

Dane znamionowe interfejsu USB: 5 V, 500 mA, wersja 2.0, urządzenie obsługuje pamięci o pojemności do 32 GB

Bluetooth: V2.1+EDR, zasięg roboczy do 10 metrów

Moc wyjściowa RMS: 2 x 50W

Stosunek sygnał/szum: 80 dB

Regulacja tonów niskich i wysokich: -10 dB - +10 dB

Pobór mocy: 150 W

Pobór mocy w trybie czuwania: < 0,5 W

(Uwaga: wszystkie dane mogą ulec zmianie bez powiadomienia).

Rozwiązywanie problemów

1. Nie można włączyć zasilania urządzenia

a. Sprawdź, czy podłączono prawidłowo kabel zasilania do gniazdka ściennego.
b. Jeśli problem nie ustąpi, prosimy o kontakt z centrum serwisowym.

1. Dźwięk nie jest odtwarzany

a. Wyreguluj głośność.
b. Sprawdź, czy wybrano poprawny tryb odtwarzania.
c. Jeśli problem nie ustąpi, prosimy o kontakt z centrum serwisowym.

1. Nie można odczytać płyty CD lub przerywany dźwięk podczas odtwarzania

a. Wóż inną płytę CD w formacie CD/-R/-RW/MP3.
b. Wyczyść płytę CD (może być porysowana lub zadrapana).
c. Jeśli problem nie ustąpi, prosimy o kontakt z centrum serwisowym.

1. Szum i zakłócenia podczas słuchania stacji FM

a. Całkowicie rozciągnij antenę FM i zmień jej ustawienie.
b. Ustaw urządzenie w pobliżu okna.
c. Dostrój się do innej stacji.

1. Przerywany dźwięk w trybie Bluetooth

a. Przesuń urządzenie z funkcją Bluetooth bliżej mikrowieży.
b. Wyłącz funkcję Bluetooth, a następnie sparuj urządzenia ponownie.

1. Pilot zdalnego sterowania nie działa prawidłowo

a. Zbliż pilota do urządzenia i wyceluj w kierunku czujnika na panelu przednim.
b. Wymień baterie na nowe — stare są rozładowane.

1. Nie można sterować mikrowieżą (zawieszenie układu elektronicznego).

a. Odłącz wtyczkę z gniazdka sieciowego i podłącz ją ponownie.

b. Przywróć ustawienia fabryczne mikrowieży.

Informacja dla użytkowników o sposobie postępowania ze zużytym sprzętem elektrycznym I elektronicznym.

Symbol przekreślonego kołowego kontenera na odpady umieszczony na produktach informuje, że zużytego sprzętu elektrycznego i elektronicznego nie można wyrzucać wraz z odpadami komunalnymi. Wyrzucając elektrośmieci do kontenera stwarzasz zagrożenie dla środowiska. Segregując i przekazując do przetworzenia, odzysku, recyklingu oraz utylizacji zużyte urządzenia elektryczne i elektroniczne chronisz środowisko przed zanieczyszczeniem i skażeniem, przyczyniasz się do zmniejszenia stopnia wykorzystania zasobów naturalnych oraz obniżenia kosztów produkcji nowych urządzeń. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać bezpośrednio od sprzedawcy lub w firmie Blaupunkt Competence Centre, 2N-Everpol Sp. z o.o., ul. Puławska 403A, 02-801 Warszawa, tel. [phone], email: [e-mail]

W przypadku pytań lub problemów

prosimy o kontakt z naszym serwisem.

Wszelkie prawa zastrzeżone. Wszystkie nazwy marek są zarejestrowanymi

znakami towarowymi należącymi do odpowiednich podmiotów.

Dane i parametry techniczne mogą ulec zmianie bez wcześniejjszego uprzedzenia.
