INSTRUKCJA OBSŁUGI ZY-3X240L-0.7 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

KOSZ NA ŚMIECI

INSTRUKCJA OBSŁUGI

MODEL:ZY-3X240L-0.7

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

KOSZ NA ŚMIECI

POJEMNIK DO PRZECHOWYWANIA

MODEL:ZY-3X240L-0.7

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas montażu należy nosić okulary ochronne z atestem ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przychodzą na miejsce zdarzenia, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo i kompletnie zmontowanych.
7. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzie w stanie bezpiecznie utrzymać drewnianą salę. Drzewo.
8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się z Schemat montażu niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Stosuj środki ostrożności

1. NIE SIADAJ ANI NIE STAWAJ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani przebywać w jego pobliżu.
3. Nie przekraczać określonego limitu obciążenia.
4. Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni załadowany wózek drewniany. Drzewo Halloween.
5. Używać wyłącznie zgodnie z przeznaczeniem.
6. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.

7. Do montażu produktu wymagane jest uczestnictwo 2 osób.

ZAPISZ TE INSTRUKCJE

LISTA CZĘŚCI

A X1		B X1		C X2		D X3
E X1		F X2		G X3
H X3		J X3		M X3		N X12
O X12		P X6		Q X3		R X3
S X3		T X6		U X128		V X112
W X14

KROK MONTAŻU

Notatka:
1. Ten krok służy połączeniu płyty bocznej ze środkową ramą.
2. Na schemacie znajduje się wiele szczegółów, dlatego przed montażem należy określić kierunek zgodnie ze szczegółowym schematem i rozmieścić części zgodnie z instrukcją użytkownika.

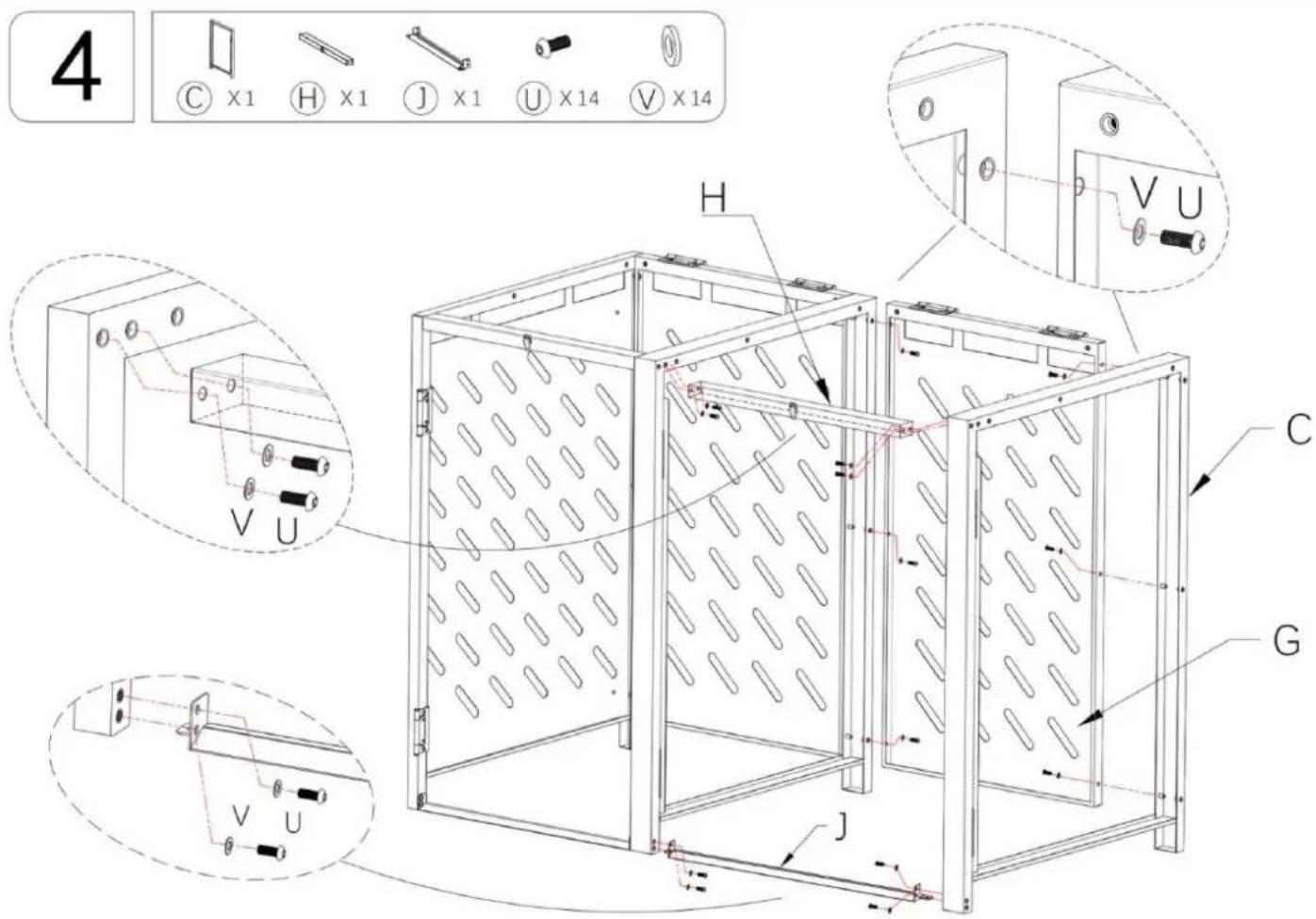

4 C X1 H X1 J X1 U X14 V X14 H V U C G J

Notatka:
1. Ten krok służy połączeniu płyty bocznej ze środkową ramą.
2. Na schemacie znajduje się wiele szczegółów, dlatego przed montażem należy określić kierunek zgodnie ze szczegółowym schematem i rozmieścić części zgodnie z instrukcją użytkownika.

5 B ×1 O ×2 U ×4

U O

Notatka:
1. Ten krok służy połączeniu płyty bocznej z ramą boczną.
2. Na schemacie znajduje się wiele szczegółów, dlatego przed montażem należy określić kierunek zgodnie ze szczegółowym schematem i rozmieścić części zgodnie z instrukcją użytkownika.

Uwaga: Podczas montażu górnego panelu (Dx3) należy umieścić go przy ścianie, aby zapobiec jego przewróceniu się i uszkodzeniu zawiasu.

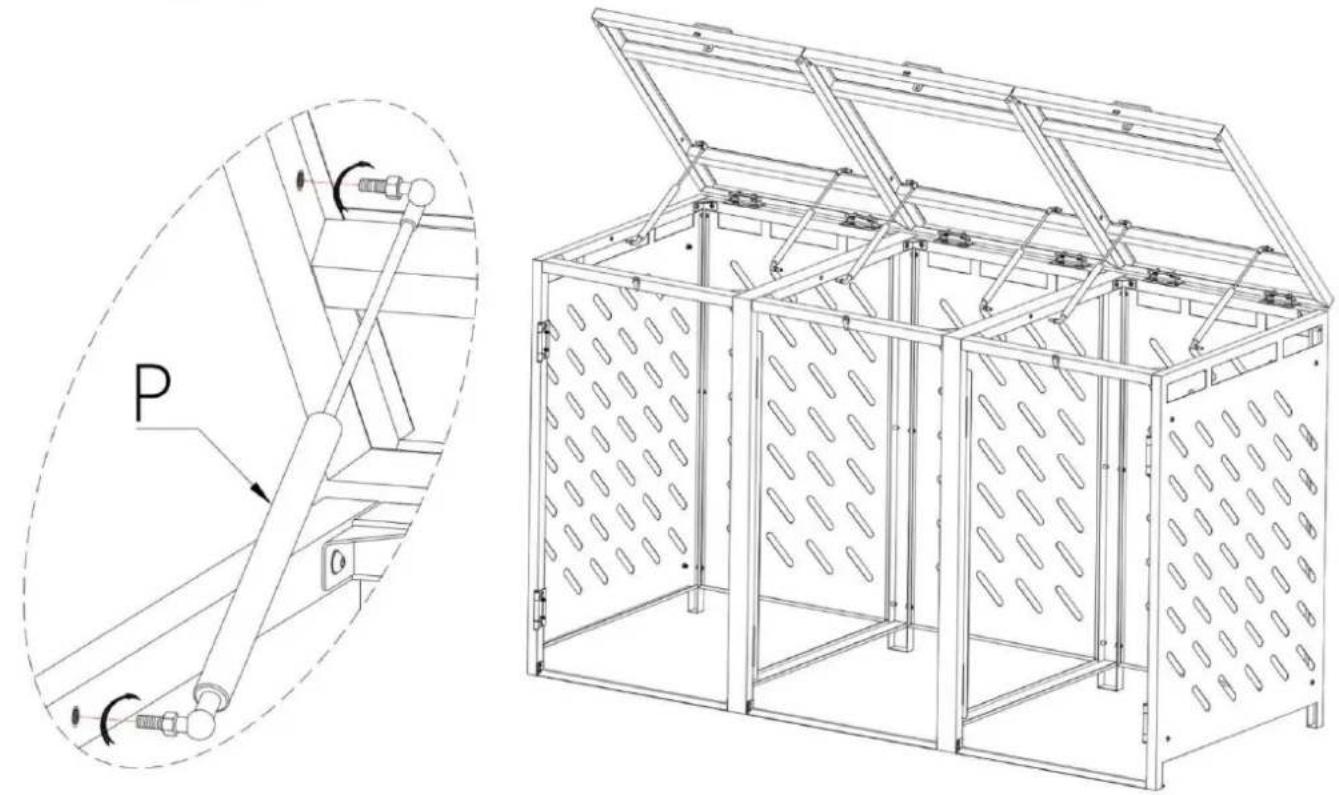

10 P ×6

Złóż słup gazowy (x6).

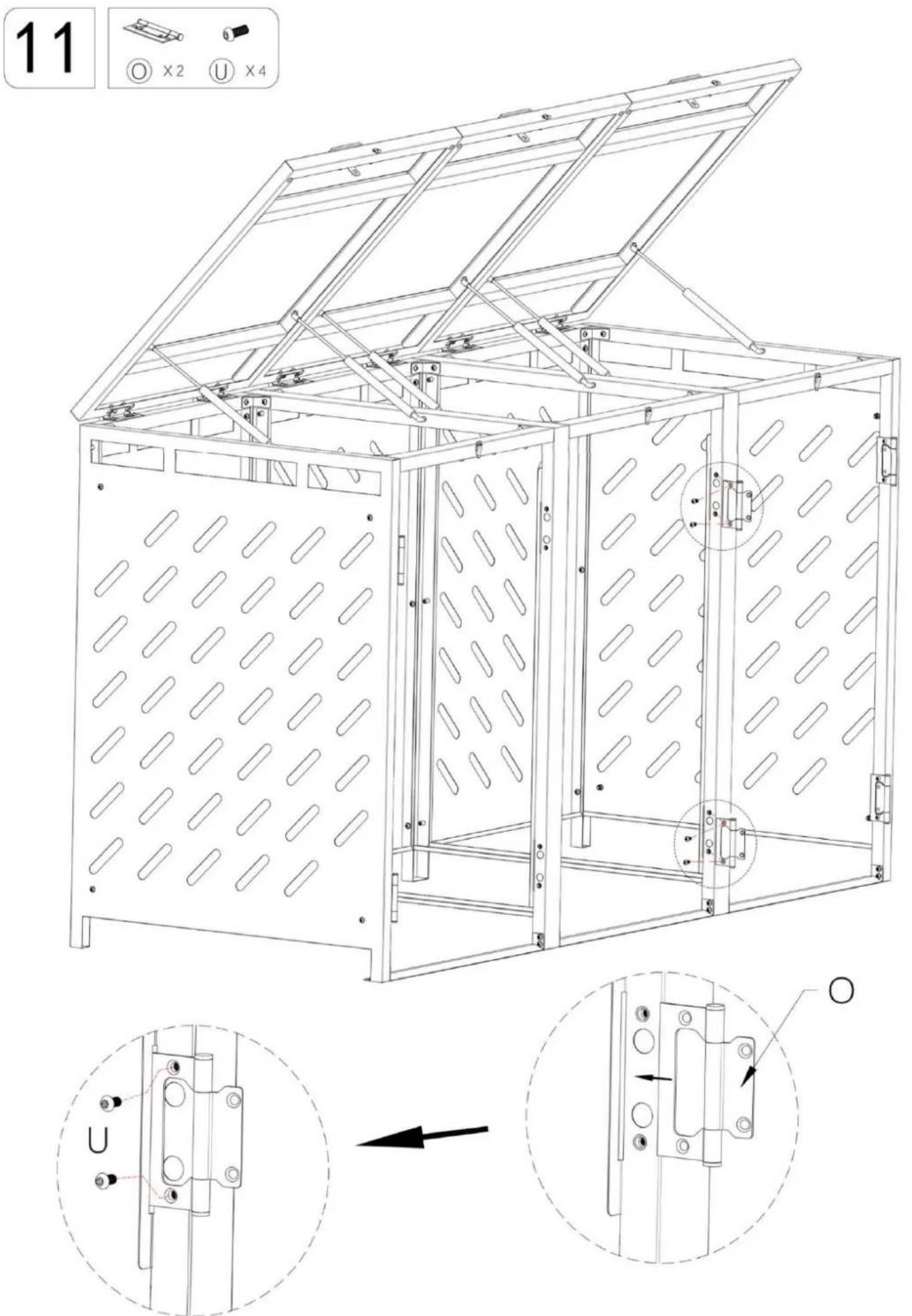

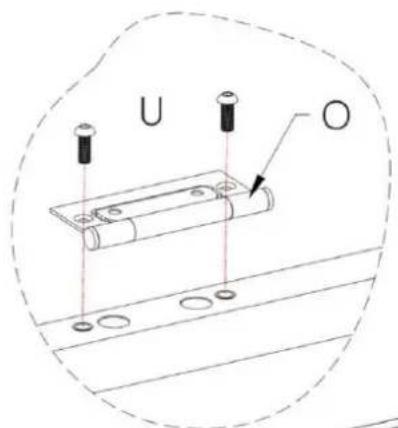

Zainstaluj zawias.

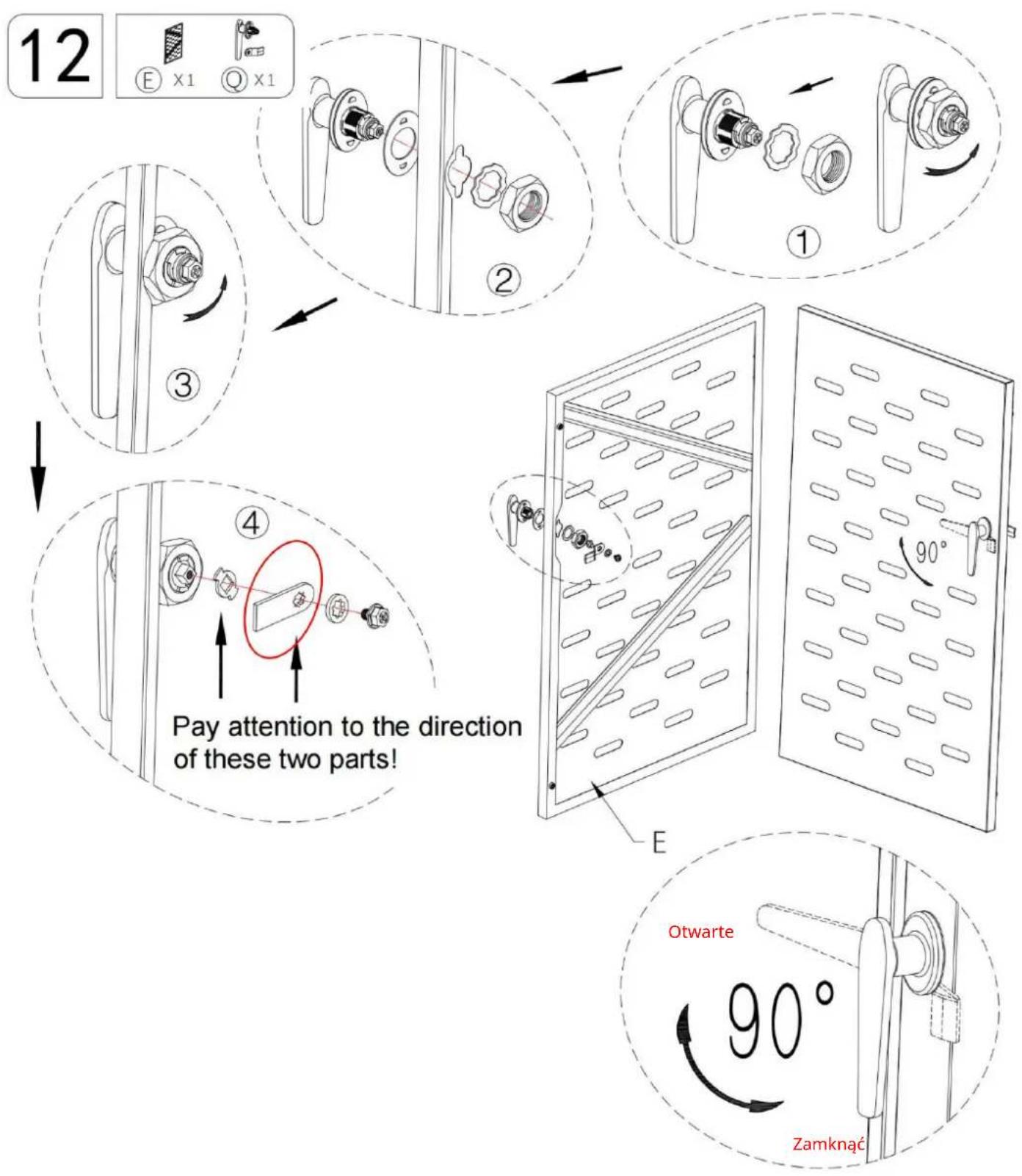

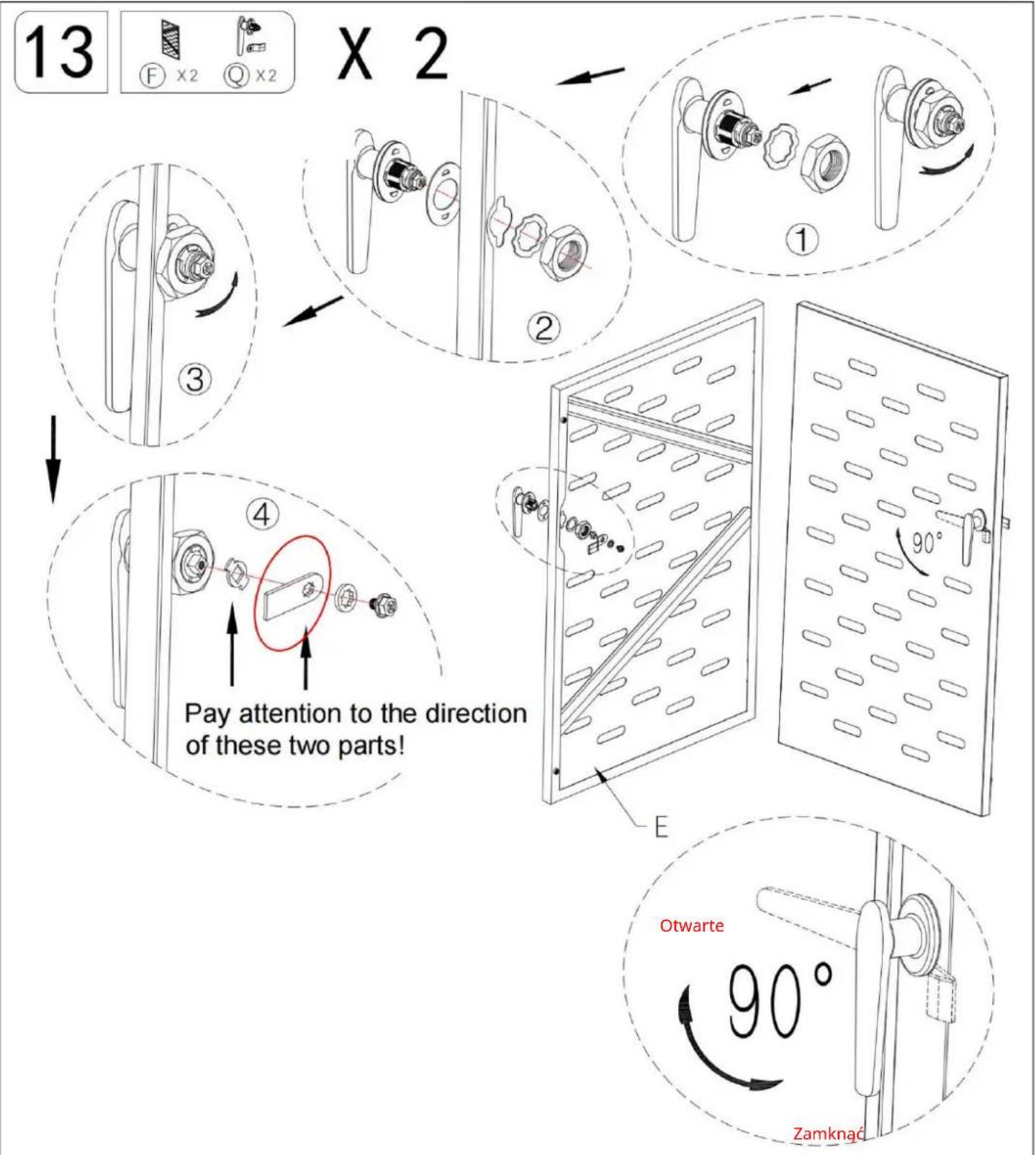

1. Najpierw zdemontuj uchwyt zgodnie ze schematem, a następnie zamontuj go ponownie.
2. Aby zamontować uchwyt, wykonaj czynności przedstawione na rysunkach 1, 2, 3, 4 powyżej.
3. Klamkę należy zamontować pionowo.
4. Wewnętrzne części czerwonego koła powinny być ustawione prostopadle do uchwytu i skierowane w stronę środkowa ramka.
5. Efektem montażu klamki jest zablokowanie jej położenia pionowego, a poziomy stan klamki oznacza otwarte drzwi.

Notatka:

1. Najpierw zdemontuj uchwyt zgodnie ze schematem, a następnie zamontuj go ponownie.
2. Aby zamontować uchwyt, wykonaj czynności przedstawione na rysunkach 1, 2, 3, 4 powyżej.
3. Klamkę należy zamontować pionowo.
4. Wewnętrzne części czerwonego koła powinny być ustawione prostopadle do uchwytu i skierowane w stronę środkowa ramka.
5. Efektem montażu klamki jest zablokowanie jej położenia pionowego, a poziomy stan klamki oznacza otwarte drzwi.

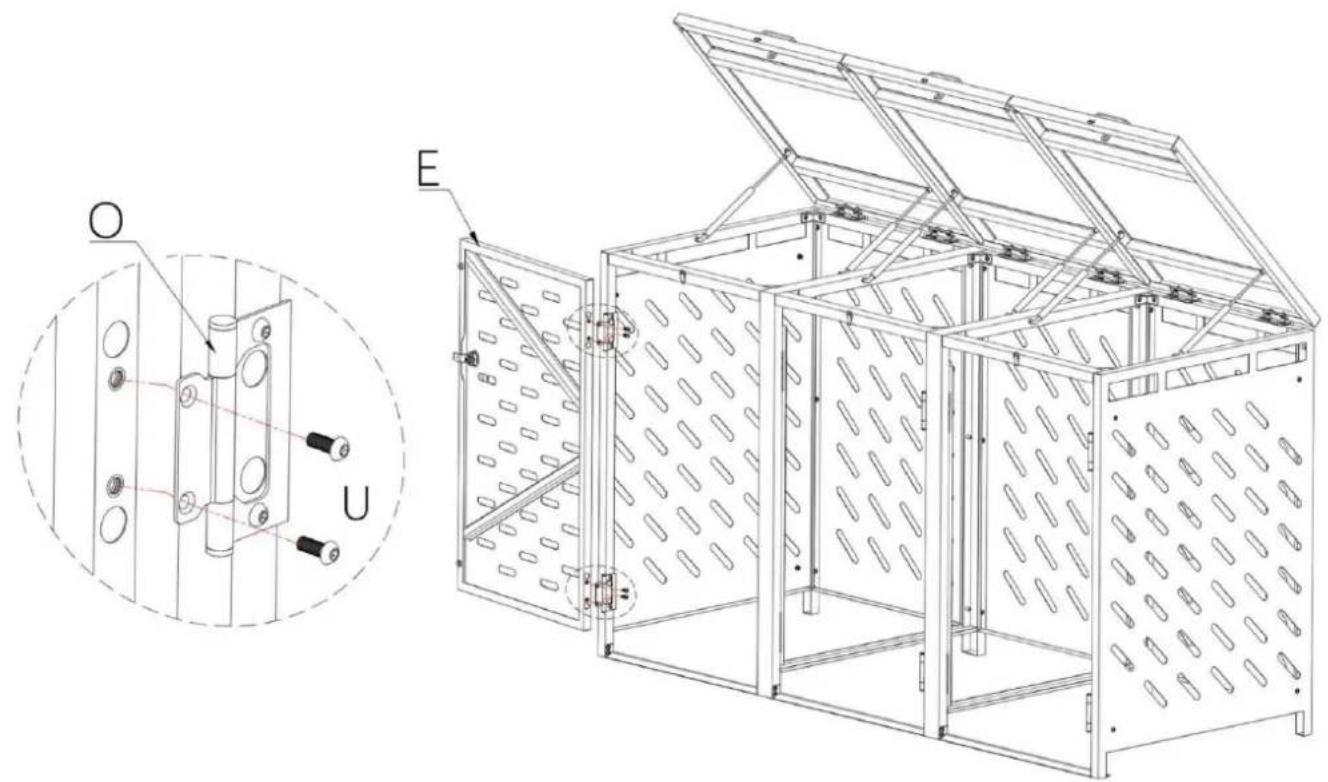

Złóż drzwi wejściowe.

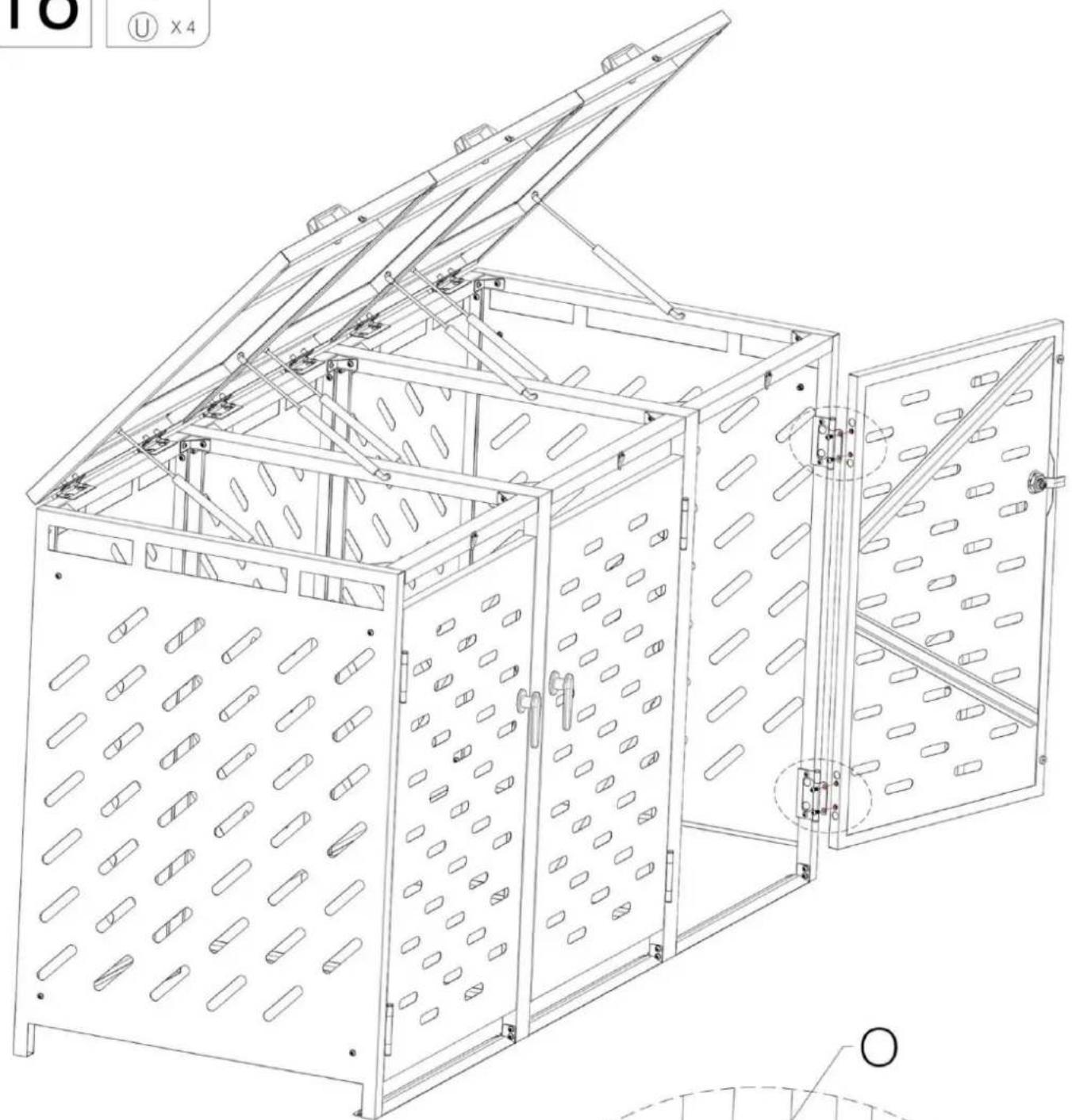

15 U ×4 O U F

Złóż drzwi wejściowe.

Złóż drzwi wejściowe.

Montaż jest zakończony.
