Typ produktu	Pompa wodna do basenu z filtrem piaskowym
Marka	Vevor
Model	HCP750-D
Napięcie znamionowe	220-240 V ~ 50 Hz
Moc	850 W
Prąd znamionowy	3,8 A
Maksymalna wysokość podnoszenia	13,5 m
Maksymalny przepływ	18 000 L/h
Klasa ochronności	IPX5
Klasa izolacji	F
Średnica filtra	16\" (około 406 mm)
Pojemność zbiornika	38 L
Efektywna powierzchnia filtracji	0,12 m²
Rodzaj medium filtracyjnego	Piasek kwarcowy nr 20 (uziarnienie 0,45-0,55 mm)
Wymagana ilość piasku	30 kg
Maksymalne ciśnienie robocze	35 psi (około 2,4 bara)
Funkcje zaworu	Filtracja, Płukanie wsteczne, Płukanie, Odpady, Zamknięty, Zima
Konserwacja	Płukanie wsteczne, gdy ciśnienie wzrośnie o 5 do 10 psi w stosunku do ciśnienia początkowego
Bezpieczeństwo	Obowiązkowe uziemienie, odłączenie zasilania przed konserwacją, nie uruchamiać na sucho
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - HCP750-D Vevor

Jak zainstalować filtr piaskowy Vevor HCP750-D ?

Umieść filtr na płaskiej płycie betonowej nie więcej niż 50 cm powyżej poziomu basenu. Zmontuj odpływ, umieść zbiornik na podstawie, a następnie zainstaluj pompę. Włóż pionową rurę i dolną rurę odpływową, napełnij wodą do połowy, dodaj 30 kg piasku kwarcowego nr 20, a następnie zamontuj zawór regulacyjny. Dokręć obejmę i podłącz rury zgodnie z oznaczeniami (Pompa, Powrót, Odpady).

Kiedy należy przeprowadzić płukanie wsteczne filtra ?

Przeprowadź płukanie wsteczne, gdy ciśnienie na manometrze wzrośnie o 5 do 10 psi w stosunku do ciśnienia początkowego (czysty filtr). Można również kierować się spadkiem przepływu o 30% lub słabszym strumieniem wody w basenie.

Jak wykonać płukanie wsteczne ?

1. Zatrzymaj pompę. 2. Otwórz zawory ssący i odpływowy. 3. Ustaw zawór w pozycji PŁUKANIE WSTECZNE. 4. Odsuń się od filtra i uruchom pompę. 5. Płucz przez 3 do 5 minut, aż woda będzie czysta. 6. Zatrzymaj pompę, przełącz w pozycję PŁUKANIE, uruchom ponownie na 30 sekund. 7. Wróć do pozycji FILTRACJA i filtracja zostanie wznowiona.

Co zrobić, jeśli ciśnienie filtra pozostaje wysokie po płukaniu wstecznym ?

Jeśli ciśnienie jest nadal o 4 do 6 psi wyższe niż ciśnienie początkowe, złoże piasku jest chemicznie zanieczyszczone. Przeprowadź czyszczenie chemiczne za pomocą środka odkamieniającego do filtra piaskowego, postępując zgodnie z instrukcjami producenta.

Jak przygotować filtr Vevor HCP750-D do zimy ?

1. Przeprowadź płukanie wsteczne. 2. Zatrzymaj pompę i ustaw zawór w pozycji ZIMA. 3. Wyjmij korek spustowy na dnie zbiornika i pozostaw go otwarty. 4. Całkowicie opróżnij zbiornik, pompę i całe rurociągi. 5. Pozostaw zawór w pozycji ZIMA przez całą zimę.

Dlaczego piasek wraca do basenu ?

Może to być spowodowane zbyt drobnym piaskiem (użyj nr 20), zbyt wysokim poziomem piasku (powinien wynosić 2/3 zbiornika) lub uszkodzonym zespołem dolnego odpływu. Sprawdź i wymień uszkodzone części, jeśli to konieczne.

Co zrobić, jeśli pompa działa, ale nie tłoczy wody ?

Upewnij się, że w układzie nie ma powietrza: sprawdź wszystkie połączenia i pokrywę kosza pompy. Sprawdź również, czy wysokość ssania nie jest zbyt duża. W razie potrzeby obniż pompę lub odpowietrz ją, napełniając wodą korpus pompy przed uruchomieniem.

Jaki rodzaj piasku stosować do filtra ?

Używaj wyłącznie piasku kwarcowego nr 20 (uziarnienie 0,45-0,55 mm) o współczynniku jednorodności mniejszym niż 1,75. Wymagana ilość to 30 kg. Nie używaj piasku do zabawy ani budowlanego.

Jak odpowietrzyć pompę Vevor HCP750-D ?

Upewnij się, że korpus pompy jest wypełniony wodą (jeśli kosz jest nieobecny, napełnij rurę). Dokręć pokrywę. Ustaw zawór na PŁUKANIE WSTECZNE, a następnie uruchom pompę. Woda powinna wypływać przez przewód odpływowy. Nigdy nie uruchamiaj pompy na sucho.

Gdzie znaleźć części zamienne do tego modelu ?

Części zamienne (zawory, uszczelki O-ring, manometr itp.) można zamówić u sprzedawcy lub na stronie pomocy technicznej Vevor: www.vevor.com/support. Aby zidentyfikować numery części, zapoznaj się z rysunkiem złożeniowym w instrukcji.

INSTRUKCJA OBSŁUGI HCP750-D Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

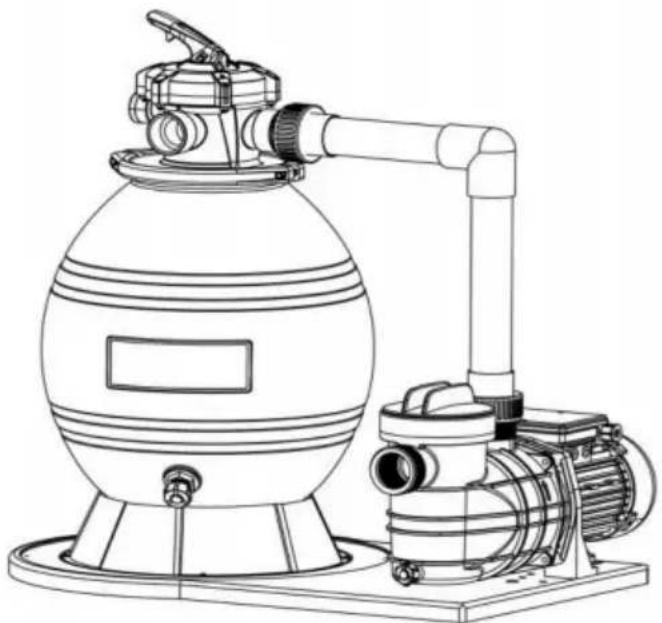

POMPA BASENOWA

ZWYCIĘSTWO USRL

MODEL:HCP750-D

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA BASENOWA

MODEL:HCP750-D

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE OSTRZEŻENIE I BEZPIECZEŃSTWO

DANGER

JEŚLI TEN PIASEK MOŻE SPOWODOWAĆ POWAŻNE OBRAŻENIA CIAŁA LUB ŚMIERĆ, FILTR NIE ZOSTAŁ ZAINSTALOWANY I NIE UŻYWANY PRAWIDŁOWO.

NIEBEZPIECZEŃSTWO

INSTALATORZY, OPERATORZY BASENÓW I WŁAŚCICIELE BASENÓW MUSZĄ PRZECZYTAĆ OSTRZEŻENIA I WSZYSTKIE INSTRUKCJE PRZED UŻYCIEM TEGO PRODUKTU FILTR PIASKOWY.

OSTRZEŻENIE

Ten filtr piaskowy przeznaczony jest do stosowania w basenach.

OSTRZEŻENIE

Większość stanów i lokalnych przepisów reguluje kwestie budowy, instalacji i eksploatacji basenów publicznych i SPA oraz budowy basenów przydomowych i uzdrowisk. Ważne jest przestrzeganie tych kodeksów, z których wiele bezpośrednio reguluje instalację i użytkowanie tego produktu. Skonsultuj się z lokalnym doradcą budowlanym i kodeksów zdrowia, aby uzyskać więcej informacji.

OSTRZEŻENIE

Nie zezwalaj dzieciom na używanie i obsługę tego filtra piaskowego.

Przed zainstalowaniem tego produktu należy przeczytać i zastosować się do wszystkich ostrzeżeń i instrukcji zawartych w tym przewodniku. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować poważne obrażenia, śmierć lub uszkodzenie mienia.

OSTRZEŻENIE

PRZED PRZYSTĄPIENIEM DO PRACY PRZY FILTRZE!

Wypuszczanie powietrza:

Naciśnij uchwyt zaworu sterującego, aby wypuścić powietrze.

UWAGA: Ważne jest, aby powtarzać tę operację za każdym razem,

uruchom pompę po przygotowaniu jej do zimy, konserwacji i płukaniu wstecznym.

UWAGA

Elementy takie jak system filtracji, pompy i grzałka muszą być

umieszczone w sposób uniemożliwiający korzystanie z nich jako środka dostępu do basenu małe dzieci.

OSTRZEŻENIE

Przed podłączeniem należy uziemić wszystkie urządzenia elektryczne.

zasilanie elektryczne. Brak uziemienia wszystkich urządzeń elektrycznych może

spowodować poważne lub śmiertelne zagrożenie porażeniem prądem elektrycznym.

OSTRZEŻENIE

Aby uniknąć niebezpiecznego lub śmiertelnego porażenia prądem, wyłącz zasilanie wszystkich urządzeń elektrycznych. sprzętu przed rozpoczęciem pracy na połączeniach elektrycznych.

UWAGA

Ten filtr piaskowy jest przeznaczony wyłącznie do basenów składanych. Nie należy go używać z baseny montowane na stałe. Basen składany jest tak skonstruowany, że jest możliwość łatwego demontażu w celu przechowywania i ponownego montażu basen o oryginalnej integralności, zainstalowany na stałe, jest zbudowany w lub na na ziemi lub w budynku w sposób uniemożliwiający jego łatwe rozmontowanie składowanie.

Wysokie ciśnienie z filtra piaskowego może spowodować poważne obrażenia lub poważne szkody materialne powstałe w wyniku oderwania się zbiornika.

Przed przystąpieniem do pracy należy usunąć wszelkie ciśnienie i przeczytać instrukcję. filtr piaskowy.

Jeżeli zacisk filtra zostanie wyregulowany pod ciśnieniem, zbiornik może się oddzielić, powodując poważne obrażenia lub duże szkody majątkowe.

RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM:

POMPY WYMAGAJĄ WYSOKICH NAPIĘĆ, KTÓRE MOŻE SPOWODOWAĆ PORAŻENIE, POPARZENIA LUB ŚMIERĆ.

PRZED PRZYSTĄPIENIEM DO PRACY PRZY POMPIE!

Zawsze odłączaj zasilanie pompy basenowej za pomocą wyłącznika obwodu przed przystąpieniem do serwisowania pompy. Niedopełnienie tego obowiązku może spowodować śmierć lub poważne obrażenia osoby serwisującej, użytkowników basenu lub innych osób na skutek porażenia prądem.

OSTRZEŻENIE

Pompa basenowa lub spa musi zostać zainstalowana przez wykwalifikowanego specjalistę zajmującego się serwisem basenów i spa zgodnie z Krajowym Kodeksem Elektrycznym oraz wszystkimi obowiązującymi lokalnymi kodeksami i rozporządzeniami. Nieprawidłowa instalacja może stworzyć zagrożenie elektryczne, które może skutkować śmiercią lub poważnymi obrażeniami użytkowników basenu, instalatorów lub innych osób na skutek porażenia prądem, a także może spowodować uszkodzenie mienia.

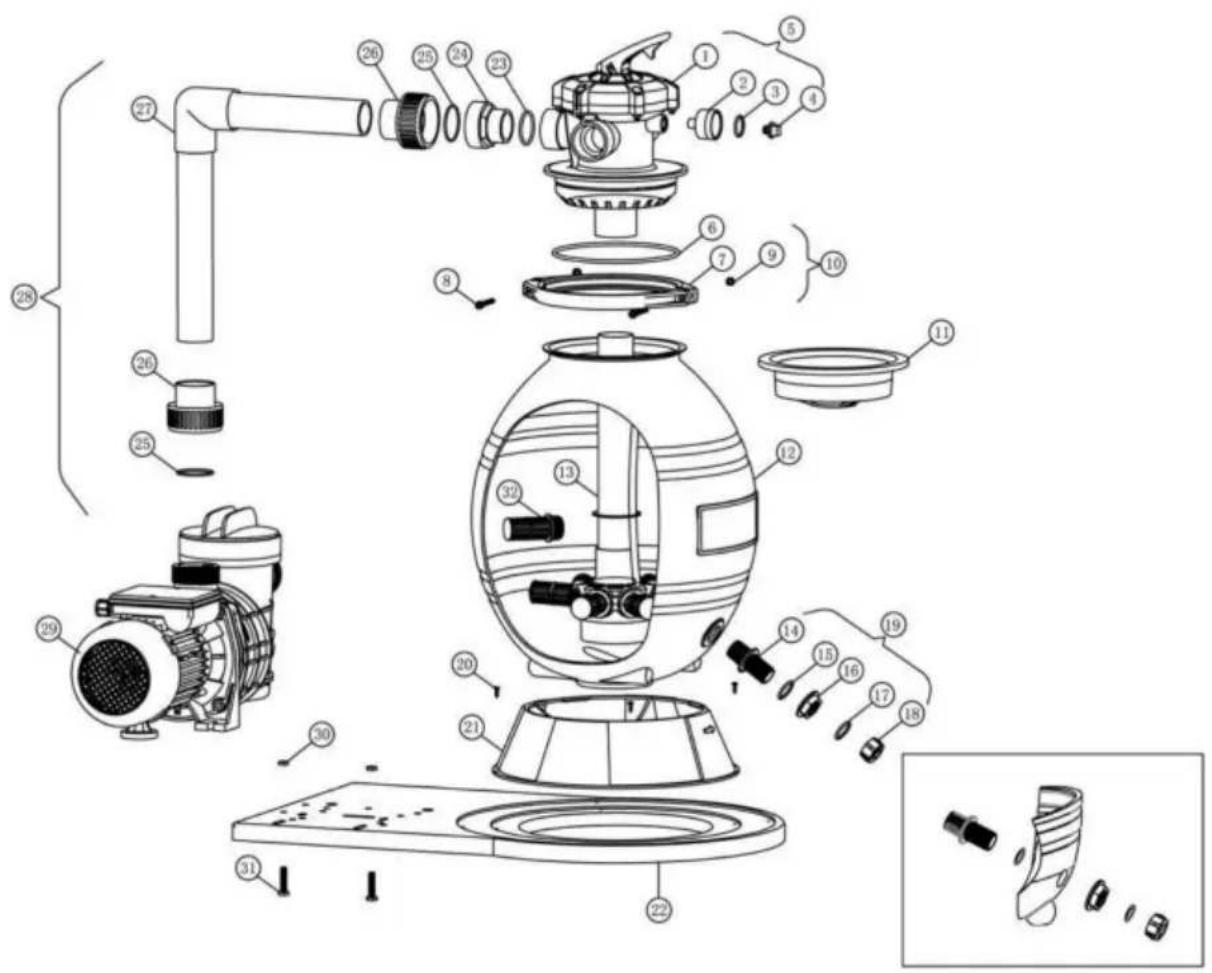

SCHEMAT MONTAŻU

Numer	Opis Zawór	Ilość
1	1-1/2in.5-drożny zaciskowy manometr	1
2	ciśnieniowy pierścień	1
3	uszczelniający,	1
4	korek Wtyczka, zespół	1
5	zaworu manometru	1
6	pierścień	1
7	uszczelniający,	2
8	kołnierz zaworu zacisk śrubowy	2
9	Nakrę tka	2
10	Zespół zacisku	1
11	Tarcza piaskowa	1
12	Zbiornik filtra	1
13	Zespół rury pionowej	1
14	Zawór spustowy	1
15	Pierścień uszczelniający, korek	1
16	Nakrę tka spustowa	1
17	Pierścień uszczelniający, korek	1
18	Korek spustowy	1
19	Zestaw odpływowy	1
20	Śruba	4
21	Podstawka pod filtr	1
22	System Base 0-	1
23	ring,Adapter	3
24	Adapter	3
25	Uszczelka, adapter	5
26	Unia	3
27	Pompa do rury filtracyjnej	1
28	Zespół pompy i filtra	1
29	Pompa	1
30	Nakrę tka	2
31	Śruba	2
32	Gwintowany boczny	8

PRZEGLĄD FILTRA

Twój filtr piaskowy o dużej wydajności jest przeznaczony do produkcji czystej, gazowanej wody i działa przez wiele lat, wymagając minimalnej konserwacji po zainstalowaniu i uruchomieniu. i konserwowane zgodnie z niniejszą instrukcją.

W filtrze zastosowano specjalny piasek filtracyjny, który usuwa cząsteczki brudu z wody w basenie. Piasek filtracyjny ładowany jest do zbiornika filtra i pełni funkcję środka usuwającego zanieczyszczenia. Woda w basenie zawierająca zawieszone cząsteczki zanieczyszczeń jest pompowana przez system rur i jest automatycznie kierowana przez zawór sterujący filtrem do górnej części zbiornika filtra. Kiedy woda w basenie jest pompowana przez piasek filtracyjny, cząsteczki zanieczyszczeń są wychwytywane przez warstwę piasku i filtrowane. Oczyszczona woda w basenie przepływa od dołu zbiornika filtra w górę przez rurę pionową i z powrotem do zaworu na górze filtra, skąd czysta woda jest zwracana do basenu przez rury lub węże.

Po pewnym czasie nagromadzony w filtrze brud powoduje opór przepływu, a przepływ maleje. Oznacza to, że nadszedł czas na wyczyszczenie (płukanie wsteczne) filtra. Gdy zawór sterujący jest w pozycji płukania wstecznego, przepływ wody przez filtr zostaje automatycznie odwrócony, tak aby był skierowany na dno zbiornika, w górę przez piasek, wypłukując wcześniej zatrzymany brud i zanieczyszczenia z przewodu ściekowego. Gdy filtr zostanie ponownie umyty (oczyszczony) z brudu, zawór sterujący zostaje ręcznie ponownie ustawiony na płukanie, a następnie filtrowanie, aby wznowić normalne filtrowanie.

SPECYFIKACJE

POMPA	Model	HCP750-D
	Napię cie znamionoweI	Prąd zmienny 220-240 V, 50 Hz850 W
	Jestem P	3,8A
	Maks.wysokośćD	13,5 metra
	Maksymalny poziomW	18000l/godz.
	Klasa ochrony S	IPX5
	Klasa izolacji	F

Filtr montowany od góry	Średnica filtra	16"
	Efektywna powierzchnia filtracji	0,12 cala
	Obję tość zbiornika	38L
	Wymagany typ nośnika	#20 piasek kwarcowy
	Wymagana ilość nośnika 30 kg
	Maksymalne ciśnienie robocze 35 psi

INSTALOWANIE FILTRA

Przed przystąpieniem do pracy należy przeczytać i zrozumieć wszystkie instrukcje.

Zainstaluj, obsługuj i konserwuj swój system pomp i filtrów piaskowych.

1. Ostrożnie wyjmij wszystkie pojedyncze elementy z kartonu i sprawdź

pod kątem widocznych uszkodzeń. Jeśli karton lub części są uszkodzone, skontaktuj się ze sprzedawcą lub firmą przewozową.

OSTRZEŻENIE

Zablokowanie przyłączy ssących może spowodować poważne lub śmiertelne obrażenia w wyniku utonięcia. Aby zmniejszyć ryzyko obrażeń, nie należy pozwalać dzieciom na korzystanie z urządzenia.

OSTRZEŻENIE

Nigdy nie pracuj przy pompie, gdy jest uruchomiona lub zasilanie jest podłączone. Wysokie napięcie może spowodować poważne lub śmiertelne obrażenia. Odpowiedni wyłącznik różnicowoprądowy (GFCI) powinien być zawsze zainstalowany w źródle zasilania tego urządzenia. Przed podłączeniem silnika do zasilania prądem przemiennym należy upewnić się, że jest on uziemiony. Brak uziemienia silnika może spowodować poważne lub śmiertelne zagrożenie porażeniem prądem. NIE uziemiać do gazociągu.

1. System filtracyjny należy zainstalować nie wyżej niż 50 cm nad poziomem wody w basenie, na równej betonowej płycie, bardzo twardym podłożu lub podobnym podłożu, zgodnie z zaleceniami sprzedawcy basenu. Po napełnieniu filtra piaskiem i wodą może on ważyć kilkaset funtów. Umieść filtr tak, aby przyłącza rurowe, zawór sterujący i odpływ zimowy były

dostępne w celu obsługi, serwisowania i przygotowania do zimy.

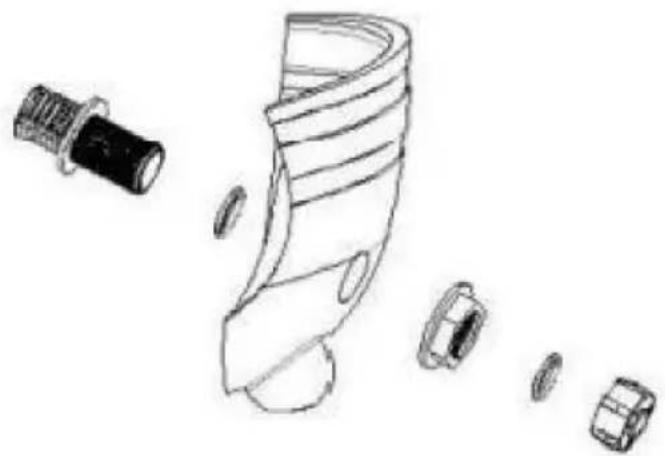

1. Zamontuj odpływ do dolnego wylotu na dole filtra

zbiornika. Upewnij się, że pierścienie uszczelniające są prawidłowo zamontowane, aby zapobiec wyciekaniu wody. Zobacz poniższy rysunek.

1. Umieść zbiornik filtra na podstawie systemu i lekko obróć go zgodnie z ruchem wskazówek zegara. Umieść zbiornik filtra tak, aby odpływ zimowy był skierowany w przeciwnym kierunku niż pompa.
2. Zamontuj pompę do podstawy systemu.
3. Umieść rurę pionową i zespół odwodnienia pod spodem w środku zbiornika. Zakryj rurę pionową osłoną przeciwpiaskową, aby zapobiec przedostawaniu się piasku. Napełnij zbiornik wodą do około połowy. (Upewnij się, że korek spustowy na zimę jest zakręcony bezpiecznie na miejscu). Ostrożnie wlej odpowiednią ilość i stopień filtra piasek (Upewnij się, że rura pionowa pozostaje wyśrodkowana w otworze).

WAŻNE

Należy używać wyłącznie standardowego piasku kwarcowego nr 20 o jednorodnej konsystencji. Współczynnik 1,75 lub mniejszy. Piasek kwarcowy nr 20 ma wielkość cząstek 0,018-0,022 cala (0,45 do 0,55 mm).

Uwaga: piasek nie jest dołączony.

1. Zdejmij osłonę piaskową z rury ssącej. Zmyj cały piasek wokół otworu w górnej części zbiornika. Upewnij się, że górna część filtra jest wolna od zanieczyszczeń, piasku lub zanieczyszczeń, a pierścień uszczelniający zaworu znajduje się na swoim miejscu na korpusie zaworu. Włóż filtr. Zawór sterujący należy umieścić w szyjce zbiornika, zwracając uwagę na to, aby rura pionowa wsunęła się do otworu w dolnej części zaworu.
2. Umieść zawór tak, aby położenia portów znajdowały się w pożądanym położeniu końcowym. Otwory zaworów są oznaczone lokalizacją, w której powinny się znajdować podłączone, tzn. port pompy musi iść do wylotu pompy, port odpadowy musi zostać podłączony do linii ściekowej, a port powrotny musi zostać podłączony do powrotu basenu.
3. Wyczyść kołnierz filtra. Umieść zacisk kołnierza wokół zbiornika i kołnierz zaworu i zamontuj śruby i nakrętki za pomocą klucza imbusowego. Dokręć mocno śruby zaciskowe i wizualnie sprawdź zbiornik zaworu i zespół zacisku, aby mieć pewność, że połączenie zostanie prawidłowo zmontowane.

OSTRZEŻENIE

Wysokie ciśnienie:

Nieprawidłowy montaż zaworu zbiornika może spowodować jego oddzielenie, co może skutkować poważnymi obrażeniami ciała i/lub znacznym uszkodzeniem mienia.

1. Owiń końcówkę manometru z gwintem męskim NPT o średnicy 1/4" rurką teflonową przeznaczoną do rur plastikowych. Ostrożnie wkręć manometr do otworu gwintowanego NPT o średnicy 1/4" w korpusie zaworu. Nie dokręcaj zbyt mocno.
2. Wkręć adaptery węży do portu zaworu sterującego oznaczonego jako PUMP oraz do portu wylotowego pompy. Owiń każdy adapter węża pięcioma zwojami rurki teflonowej. Podłącz adaptery węży do węża 1,5" i zamocuj je za pomocą opaski zaciskowej.
3. Podłącz rurę basenową do otworu zaworu sterującego oznaczonego RETURN (powrót) i wykonaj inne niezbędne podłączenia hydrauliczne, przewody odpływowe, przewody ssące do pompy itp.
4. Aby zapobiec wyciekaniu wody, upewnij się, że korek spustowy na zimę jest dobrze założony i wszystkie połączenia rur są szczelne.

OSTRZEŻENIE

UTRZYMUJ ETYKIETY BEZPIECZEŃSTWA W DOBRYM STANIE I WYMIENIAJ JEŚLI BRAKUJE LUB JEST USZKODZONY.

FUNKCJE ZAWORU STERUJĄCEGO FILTREM

FILTR: Od pompy, przez zawór, w dół przez złoże piasku filtracyjnego, w górę przez rurę centralną do portu powrotnego zaworu i z powrotem do basenu w celu normalnego działania filtra i odkurzania basenu przez filtr.

PŁUKANIE WSTECZNE: Od pompy, przez zawór, w dół przez rurę centralną, w górę przez piasek filtracyjny do zaworu i wylotowego portu odpadowego. Pozycja ta jest wykorzystywana do czyszczenia filtra poprzez odwrócenie przepływu.

PŁUKANIE: Od pompy, przez zawór, w dół, przez piasek filtracyjny, w górę przez rurę środkową do zaworu i wylotu portu odpływowego. Ta pozycja jest

stosowana do czyszczenia wstępnego i ponownego ułożenia złoża filtracyjnego po płukaniu wstecznym.

ODPADY: Z pompy przez zawór omijają filtr i trafiają do

portu odpadowego. Pozycja ta służy do odkurzania bezpośrednio do odpadów, obniżając

poziom basenu lub

opróżnianie basenu.

ZAMKNIJ: BRAK PRZEPŁYWU W TEJ POZYCJI - NIE UŻYWAJ TEGO USTAWIENIA

GDY POMPA PRACUJE.

ZIMA: Pozycja zaworu dla filtra przygotowanego na zimę.

PIERWSZE URUCHOMIENIE

1. W przypadku nowego basenu, przed napełnieniem go wodą należy go wyczyścić.

Nadmierna ilość brudu i dużych cząstek może spowodować uszkodzenie pompy i filtra.

1. Upewnij się, że wszystkie linie ssące i odpływowe basenu są otwarte, aby woda mogła swobodnie spływać.

swobodnie przepływać z basenu do linii ODPADY. Ustaw zawór sterujący na pozycję BACKWASH.

1. Sprawdź szczelność zacisku zaworu.
2. Sprawdź, czy w pojemniku filtra pompy znajduje się woda (sprawdź, czy wąż jest pełny). Jeśli nie ma koszyczka filtrującego, upewnij się, że jest pełna wody. Dokręć pokrywę pompy.

Zalej wodą i uruchom pompę, pozwalając zbiornikowi filtra napełnić się wodą.

UWAGA

NIE URUCHAMIAJ FILTRA PIASKOWEGO NA SUCHO.

1. Gdy przepływ wody z przewodu ŚCIEKOWEGO będzie stały, uruchom pompę na co najmniej 2 minuty lub do momentu, aż woda z płukania wstecznego będzie czysta. To początkowe

zaleca się płukanie wsteczne filtra w celu usunięcia wszelkich drobnych zanieczyszczeń i cząstek piasku w piasku kwarcowym.

1. Wyłącz pompę i ustaw zawór w pozycji „PŁUKANIE”. Upewnij się, że wszystkie przewody ssące i odpływowe basenu są otwarte, aby woda mogła swobodnie przepływać

od basenu do linii ODPADÓW. ODSTĄP OD FILTRA i uruchom pompę.

1. Uruchom pompę na co najmniej dwie minuty.
2. Wyłącz pompę i ustaw zawór w pozycji „FILTR”. Upewnij się, że wszystkie linie ssące i POWROTNE basenu są otwarte, aby woda mogła swobodnie przepływać z basenu i z powrotem. ODSTĄP OD FILTRA i rozpocznij pompę.
3. Filtr rozpoczął teraz cykl filtrowania. Należy upewnić się, że woda powraca do basenu i zwrócić uwagę na ciśnienie robocze, gdy filtr jest czysty.
4. Sprawdź, czy w systemie nie ma wycieków wody. W przypadku wykrycia wycieku wyłącz pompę przed naprawą przecieku.
5. Ponieważ filtr usuwa brud i zanieczyszczenia z wody w basenie, nagromadzenie spowoduje wzrost ciśnienia filtra i przepływ do zmniejszać. Gdy odczyt manometru jest o 5-10 psi wyższy niż odczyt filtra jest zgodny z powyższymi zaleceniami, nadszedł czas na płukanie wsteczne filtra.

CZYSZCZENIE

1. Filtr w nowym basenie należy przepłukać i wyczyścić po około 48 godzinach pracy w celu oczyszczenia pyłu gipsowego i/lub gruzu budowlanego.
2. Istnieją trzy różne sposoby, aby określić, kiedy filtr jest potrzebny płukanie wsteczne.

Najdokładniejszym wskaźnikiem w systemach basenowych z przepływomierzem jest płukanie wsteczne, gdy przepływ zmniejszy się o 30% od pierwotnego (czyszczenie) (filtr) przepływ. Na przykład, jeśli oryginalny przepływ wynosił 10000 l/h, filtry powinny być płukane wstecznie...

myte, gdy przepływ zmniejszy się o około 3000 l/h (lub 30%)

Bardziej subiektywnym i mniej dokładnym wskaźnikiem jest obserwacja ilości

wody płynącej z kanałów przepływu znajdujących się w ścianie basenu. Filtr należy przepłukać wstecznie po wykryciu zmniejszonego przepływu.

Najczęściej stosowanym, ale najmniej dokładnym wskaźnikiem jest płukanie wsteczne

gdy odczyt wskaźnika filtra wzrośnie o 10 PSI w stosunku do wartości początkowej (czystej) (filtr) odczyt.

1. Ważne jest, aby nie wykonywać płukania wstecznego filtra wyłącznie w określonym czasie, np. co trzy dni. Ważne jest również, aby pamiętać, że płukanie wsteczne również często powoduje słabą filtrację. Czynniki takie jak warunki pogodowe, na częstotliwość wpływają ulewne deszcze, kurz lub pyłki oraz temperatura wody płukania wstecznego. W miarę korzystania z basenu będziesz świadomy tych wpływów.
2. Aby zapobiec uszkodzeniu pompy i filtra oraz zapewnić prawidłową pracę urządzenia, systemu, regularnie czyść filtr pompy i koszyki skimmera.
3. Jeżeli w dowolnym momencie ciśnienie początkowe po płukaniu wstecznym filtra wskazuje 4 do 6 PSI wyższego niż normalne ciśnienie początkowe, należy wykonać procedurę czyszczenia chemicznego.

PROCEDURA PŁUKANIA WSTECZNEGO FILTRA

1. Zatrzymaj pompę.

OSTRZEŻENIE

Zawsze wyłączaj pompę przed zmianą położenia zaworu.

Zmiana położenia zaworu podczas pracy pompy może spowodować jej uszkodzenie. Zawór sterujący, co może spowodować poważne obrażenia ciała lub uszkodzenie mienia.

1. Upewnij się, że przewody ssące i ODPADOWE są otwarte, aby woda mogła swobodnie przepływać pochodzić z basenu i wypływać z linii ŚCIEKOWEJ. Ustaw zawór sterujący na

pozycję „BACKWASH”.

1. ODSTĄP OD FILTRA i uruchom pompę.
2. Przepłucz filtr przez około 3 do 5 minut lub do momentu, aż woda będzie czysta.
3. Zatrzymaj pompę i ustaw zawór w pozycji „PŁUKANIE”.
4. ODSTĄP OD FILTRA i uruchom pompę.
5. Płucz filtr przez około 30 sekund.
6. Zatrzymaj pompę i ustaw zawór w pozycji „FILTR”.
7. Upewnij się, że linia POWROTNA basenu jest otwarta, aby woda mogła swobodnie wypływać z filtra z powrotem do basenu.
8. ODSTĄP OD FILTRA i uruchom pompę.
9. Filtr rozpoczął cykl filtrowania. Sprawdź, czy woda powraca do basenu i zwróć uwagę na ciśnienie filtra, gdy filtr jest czysty.
10. Ciśnienie filtra podane w kroku 11 powyżej nie powinno przekraczać ciśnienia pierwotnie zaobserwowanego na filtrze, gdy został on uruchomiony. Jeśli po płukaniu wstecznym ciśnienie jest o 4 do 6 psi wyższe od stanu początkowego, konieczne będzie chemiczne oczyszczenie złoża piasku.

PRZYGOTOWANIE FILTRA NA ZIMĘ

OSTRZEŻENIE

Dopuszczenie do zamarznięcia wody w układzie spowoduje uszkodzenie układu i może spowodować potencjalne szkody wodne/powodzie oraz potencjalne szkody materialne.

W rejonach, w których zimą panują temperatury poniżej zera, sprzęt basenowy musi być zabezpieczony przed uszkodzeniami na zimę.

1. Przepłucz filtr piaskowy.
2. Po płukaniu wstecznym wyłącz pompę i przesuń uchwyt zaworu do pozycji ZIMA.

UWAGA

Podczas pracy zawór wieloportowy powinien być pozostawiony w pozycji „ZIMA”.

sezon przestoju. Niedopełnienie tego obowiązku może spowodować uszkodzenie systemu, co może spowodować szkody materialne na skutek wycieku wody.

1. Zdejmij korek spustowy znajdujący się na dnie zbiornika filtra i pozostaw korek wyłączony w okresie zimowym. Całkowicie opróżnij zbiornik filtra.
2. Opróżnij pompę i zabezpiecz ją na zimę.
3. Opróżnij wszystkie odpowiednie rurociągi systemu.

PRZYGOTOWANIE FILTRA NA ZIMĘ ROZWIAŻYWANIE PROBLEMÓW

Woda w basenie nie jest wystarczająco czysty.	1. Chemia basenowa nie jest odpowiedni do hamowania wzrostu glonów wzrost.2. Niewłaściwa ilość lub zły rozmiar piasku.3. Niewystarczająca rotacja kadr.	1. Utrzymuj odpowiednią chemię basenu lub skonsultuj się z serwisem technik.2. Sprawdź głę bokość podsypki piaskowej i rozmiar piasku lub skonsultuj technik serwisu basenów.3. Uruchom system na dłuższy czas lub skonsultuj się z dealer lub serwis basenowy technik.
Wyciek zaworu sterującego	1. Zawór sterujący jest ustawiony mię dzy dwiema funkcjami.2. Uszczelka jest uszkodzona.	1. Ustaw zawór na prawidłowa funkcja.2. Wymień uszczelkę .
Silnik jest Bieganie, ale bez wody przepływa przez pompa.	1. Do układu dostaje się powietrze.2. Wysokość ssania zbyt duża wysoka, nieprawidłowa pozycja.	1. Sprawdź wszystkie wę że/rury połączenia i zapewnić pokrywka sitka jest zaciśnię te.2. Umieść układ/pompa do niższego miejsce.
Piasek wpada do basen.	1. Piasek jest za drobny.2.Poziom piasku jest za wysoko.3. Zepsuty drenaż montaż.	1. Użyj piasku kwarcowego nr 202. Obniż poziom piasku do 2/3 filtra3. Wymień uszkodzone lub uszkodzony zespół.
Wyższe ciśnienie filtra.	1. Niewystarczające płukanie wsteczne.2.Zawór czę ściowo zamknię ty lub ograniczenie.	1.Plukanie wsteczne do momentu powstania ścieków biegnie czysto.2.Otwórz zawór lub usunąć przeszkoda w linia powrotna.
Przepływ powrotny do basenu zmniejszony, niski filtr ciśnienie,	1. Przeszkoda w pompie.2. Przeszkoda w ssaniu linia do pompowania.	1. Rozebrać i wyczyścić pompa.Wyczyść sitko/skimmer koszyk.2. Usuń przeszkodę w kwestia.

Prawidłowa utylizacja

Produkt ten podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.

Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że produkt wymaga oddzielnego zbierania odpadów w Unii Europejskiej. Dotyczy to

produkt i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
