ZPJ-25A-11 - Narzędzie budowlane Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	ZPJ-25A-11
Kategoria	Narzędzie budowlane
Typ produktu	Łata wibracyjna do betonu
Wymiary (Dł. × Szer. × Wys.)	3370 × 670 × 730-1060 mm
Masa netto	18 kg
Typ silnika	4-suwowy, 1-cylindrowy, wałek rozrządu w głowicy
Pojemność silnika	37,7 cm³
Zasilanie	Benzyna bezołowiowa
Przeniesienie mocy	Elastyczny wał
Kompatybilne długości desek	6, 8, 10, 12, 14 stóp
Główne funkcje	Zagęszczanie i wyrównywanie betonu przez wibrację
Układ rozruchowy	Rozrusznik linkowy
Pojemność zbiornika paliwa	Nieokreślona, zalecana świeża benzyna
Pojemność oleju silnikowego	Patrz instrukcja silnika (olej nie jest dostarczany)
Materiał głowicy i deski	Stal i aluminium (szacunkowo)
Dołączone akcesoria	Deska 11 stóp, klucze, śruby, instrukcja
Konserwacja i czyszczenie	Czyścić wodą po użyciu, chronić olejem napędowym, przestrzegać harmonogramu konserwacji silnika
Bezpieczeństwo	Stosować środki ochrony indywidualnej (okulary, rękawice, buty, kask, ochrona słuchu); nie używać w zamkniętych pomieszczeniach; zatrzymać silnik przed tankowaniem
Części zamienne i naprawialność	Deski i akcesoria sprzedawane oddzielnie; skontaktować się z lokalnym sprzedawcą
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support
Producent	Shanghai Muxin Muye Youxiangongsi, Chiny
Importer UE	SHUNSHUN GmbH, Niemcy
Importer UK	Pooledas Group Ltd, Preston, Wielka Brytania

Często zadawane pytania - ZPJ-25A-11 Vevor

Jak złożyć łatę wibracyjną Vevor ZPJ-25A-11 ?

Wyrównaj deskę z głowicą łaty, przymocuj ją za pomocą dostarczonych podkładek, śrub blokujących i śrub (M12). Podłącz linkę gazu do silnika, umieszczając linkę w przewidzianej szczelinie i dokręć. Szczegóły w instrukcji.

Jakiego paliwa używać?

Używaj zwykłej bezołowiowej benzyny, świeżej i czystej. Nie używaj paliwa zawierającego wodę lub zanieczyszczenia. Szczegółowe specyfikacje w instrukcji silnika.

Jak uruchomić zimny silnik?

Ustaw dźwignię ssania w pozycji ZAMKNIĘTY. Naciśn kilkakrotnie gruszkę zalewania, aż paliwo pojawi się w bańce. Pociągnij lekko linkę rozrusznika do momentu oporu, a następnie pociągnij energicznie. Po uruchomieniu otwórz ssanie i pozostaw silnik do nagrzania przez 3–5 minut.

Co zrobić, jeśli wibracje są niewystarczające?

Zwiększ obroty silnika. Sprawdź, czy na desce nie ma nadmiaru betonu. Jeśli deska jest zbyt duża, użyj mniejszej deski.

Jak konserwować łatę po każdym użyciu?

Wyczyść łatę i deskę wodą, unikając zamoczenia silnika. Nałóż cienką warstwę oleju napędowego, aby zapobiec rdzy. Wyczyść żebra chłodzące silnika szczotką.

Jakie są ważne zasady bezpieczeństwa?

Nosić okulary ochronne, antypoślizgowe buty, kask, rękawice i ochronę słuchu. Nie tankuj gorącego silnika. Nie używaj w zamkniętych pomieszczeniach ze względu na tlenek węgla. Trzymaj dzieci i osoby postronne z dala.

Jak przechowywać łatę na dłuższy okres?

Wyczyść ją, zdejmij deskę, opróżnij zbiornik paliwa i uruchom silnik, aż paliwo się wypali. Wymień olej, wyczyść lub wymień filtr powietrza. Przechowuj osobno w suchym i zadaszonym miejscu.

Jakie są zalecane odstępy między przeglądami?

Przed każdym użyciem: sprawdź paliwo, olej, przewody, filtr powietrza i dokręć mocowania. Po 20 godzinach: wymień olej. Po 50 godzinach: wyczyść filtr powietrza i wymień olej. Po 100 godzinach: wyczyść filtr siatkowy. Po 200 godzinach: sprawdź luz zaworowy, wyczyść głowicę cylindra, wymień świecę zapłonową.

Czy mogę używać desek o innych długościach?

Tak, łata jest kompatybilna z deskami o długości 6, 8, 10, 12 i 14 stóp. Deski zamienne i inne długości sprzedawane są oddzielnie. Odnieś się do numerów części w specyfikacjach.

Jak normalnie zatrzymać silnik?

Zmniejsz obroty, ustawiając manetkę gazu w dolnym położeniu, pozostaw silnik na biegu jałowym przez 2–3 minuty, a następnie naciśnij wyłącznik awaryjny na uchwycie. W razie awarii natychmiast wyłącz wyłącznik.

INSTRUKCJA OBSŁUGI ZPJ-25A-11 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

WYLEWKA BETONOWA

OSTRZEŻENIE: Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub

uszkodzenie cennego mienia.

Przeznaczenie

Jastrych ten wykorzystuje wibracje przechodzące przez płytę jastrychu do osadzenia kruszywa i zmniejszenia pustek powietrznych w betonie, dzięki czemu płyty są mocniejsze. Można go stosować z deskami o różnych długościach, w tym 6 stóp, 8 stóp, 10 stóp, 12 stóp i 14 stóp, na podłożu z płyt, drogach, chodnikach lub parkingach. Deski zamienne i deski o innych długościach są sprzedawane osobno — numery części można znaleźć na stronie specyfikacji technicznych.

Źródło prądu. Stół napędzany jest silnikiem benzynowym.

Wymagane materiały. Normalna praca będzie wymagała dostarczenia:

• Benzyna
• Olej silnikowy
• Osobisty sprzęt ochronny

Więcej szczegółów można znaleźć w części „Specyfikacje” tej instrukcji lub w Instrukcji silnika.

Specyfikacja techniczna

Głowa jastrychu

Model	ZPJ-25A
Silnik	140FA
Prowadzić _ system	Elastyczny wał
Waga _	18 kg
Typ	4-suwowy, słyszalny wałek rozrządu, 1 cylinc
Przemieszczenie	37,7 cm3

• Ostrzeżenia, przestrogi i instrukcje zawarte w tej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Podczas korzystania z tego narzędzia należy zachować zdrowy rozsądek i ostrożność. Zawsze zwracaj uwagę na środowisko i upewnij się, że narzędzie jest używane w sposób bezpieczny i odpowiedzialny.
• Nie pozwalaj osobom na montaż lub obsługę tego produktu, dopóki nie przeczytają tej instrukcji i nie zdobędą dogłębnej wiedzy na temat działania produktu.
• Użyj odpowiedniego narzędzia do danego zadania. Nie próbuj zmuszać małego sprzętu do wykonywania pracy większego sprzętu przemysłowego. Istnieją pewne zastosowania, dla których zaprojektowano to urządzenie. Wykona ono pracę lepiej i bezpieczniej, przy wydajności, do której zostało przeznaczone. Nie używaj tego urządzenia do celów, do których nie zostało przeznaczone.
• Zastosowania przemysłowe lub komercyjne muszą być zgodne z wymaganiami OSHA.

OSTRZEŻENIE

Część pyłu powstającego podczas piaskowania, piłowania, szlifowania, wiercenia i innych prac budowlanych zawiera substancje chemiczne, o których w stanie Kalifornia wiadomo, że powodują raka, wady wrodzone lub inne zaburzenia reprodukcji. Kilka przykładów tych substancji chemicznych to:

• ołów z farb na bazie ołowiu,
• krzemionka krystaliczna z cegieł i cementu oraz innych wyrobów murarskich, oraz

arsen i chrom z chemicznie impregnowanego drewna.

Ryzyko związane z tymi ekspozycjami jest różne, w zależności od tego, jak często wykonujesz tego typu pracę. Aby zmniejszyć narażenie na te chemikalia, należy pracować w dobrze wentylowanym pomieszczeniu i używać zatwierdzonego sprzętu ochronnego, takiego jak maski

przeciwpyłowe specjalnie zaprojektowane do filtrowania mikroskopijnych cząstek.

Obchodzenie się z przewodem zasilającym produktów przewodowych może narazić Cię na kontakt z ołowiem – substancją chemiczną, o której wiadomo w stanie Kalifornia, że powoduje raka, wady wrodzone lub inne zaburzenia reprodukcji. Umyj ręce po obsłudze.

OSTRZEŻENIE

• Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pracy w czystości, suchości, porządku i dobrze oświetlone. Bałagan, wilgoć lub ciemne miejsce pracy mogą spowodować obrażenia.
• Nie używaj listwy tam, gdzie istnieje ryzyko spowodowania pożaru lub eksplozji; np. w obecności łatwopalnych cieczy, gazów lub pyłu.
• Nie dopuszczaj do kontaktu narzędzia ze źródłem prądu elektrycznego. Narzędzie nie jest izolowane, a kontakt spowoduje porażenie prądem.
• Trzymaj dzieci i osoby postronne z dala od obszaru roboczego podczas obsługi stołu. Nie pozwól dzieciom obsługiwać urządzenia.

Należy zwracać uwagę na wszystkie linie energetyczne, obwody elektryczne, rury wodociągowe i inne zagrożenia mechaniczne w Twoim obszarze pracy. Niektóre z tych zagrożeń mogą być ukryte przed Twoim wzrokiem i mogą spowodować obrażenia ciała i/lub uszkodzenie mienia, jeśli się z nimi zetkniesz.

OSTRZEŻENIE

BEZPIECZEŃSTWO OSOBISTE

• Zachowaj czujność, uważaj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi stołu. Nie używaj urządzenia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.
• Ubierz się odpowiednio. Nie noś luźnej odzieży, zwisających przedmiotów ani biżuterii.

Trzymaj włosy, odzież i rękawiczki z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

Należy używać gogli ochronnych lub okularów ochronnych z bocznymi osłonami lub, jeśli to konieczne, osłony twarzy zgodnej z normą ANSI Z87.1. W zapylonych warunkach pracy należy używać maski przeciwpyłowej. Należy także używać antypoślizgowego obuwia ochronnego, twardego kapelusza, rękawiczek, systemów odpylania i, jeśli to konieczne, środków ochrony słuchu. Dotyczy to wszystkich osób zatrudnionych w obszarze pracy.

• Nie przesadzaj. Utrzymuj prawidłową postawę i równowagę przez cały czas.
• Przed uruchomieniem stołu usuń klucze regulacyjne. Klucz pozostawiony przymocowany do obracającej się części stołu może spowodować obrażenia ciała.
• Zakaz palenia, używania zapałek i otwartego ognia wokół maszyny. Paliwo jest łatwopalne.
• Nie dotykaj gorących powierzchni.
• Spaliny silnika zawierają tlenek węgla. Jest to trucizna, której nie możesz zobaczyć ani wyczuć. NIGDY nie używaj go w zamkniętym pomieszczeniu.

UŻYTKOWANIE I PIELĘGNACJA STOŁU

• Nie zmuszaj listwy do wykonywania czynności niezgodnych z jej przeznaczeniem. Jastrychy wykonują lepszą i bezpieczniejszą pracę, jeśli są używane zgodnie z przeznaczeniem. Zaplanuj swoją pracę i używaj właściwego jastrychu do danego stanowiska.
• Przed każdym użyciem sprawdź, czy części nie są uszkodzone. Dokładnie sprawdź, czy stół będzie działał prawidłowo i spełniał swoją zamierzoną funkcję. Natychmiast wymień uszkodzone lub zużyte części. Nigdy nie używaj stołu z uszkodzoną częścią.
• Przechowuj stół, gdy nie jest używany. Przechowuj go w suchym, bezpiecznym miejscu niedostępnym dla dzieci. Przed składowaniem i przed ponownym użyciem należy sprawdzić wylewkę pod kątem dobrego stanu użytkowego.
• Używaj wyłącznie akcesoriów zalecanych przez producenta do użytku ze stołem. Akcesoria, które mogą być odpowiednie dla jednego stołu, mogą powodować ryzyko obrażeń w przypadku użycia z innym stołem.
• Utrzymuj osłony na miejscu i w dobrym stanie.
• Utrzymuj deskę wylewkową w czystości.
• Nie pozostawiaj włączonego stołu bez nadzoru.
• Zakręć zawór paliwa, gdy silnik nie jest używany.
• Używaj wyłącznie zalecanego paliwa, aby uniknąć uszkodzenia sprzętu.
• Olej nie jest dostarczany z maszyną. Dodaj olej do silnika przed pierwszym użyciem.
• Przed uruchomieniem sprawdź poziom oleju w maszynie.
• NIE tankuj silnika, gdy jest jeszcze gorący. Paliwo jest łatwopalne.
• NIE serwisuj silnika, gdy jest gorący.

Specjalne ostrzeżenia dotyczące obsługi

Aby uniknąć śmiertelnego wypadku

• Przed tankowaniem zatrzymaj silnik i uważaj, aby nie rozlać paliwa podczas tankowania. Rozlane paliwo może się zapalić i spowodować pożar.
• Aby tego uniknąć, nie tankuj silnika w pobliżu łatwopalnych obiektów i ognia.
• Nie uruchamiaj silnika w zamkniętych pomieszczeniach, aby zapobiec zatruciu tlenkiem węgla.

Aby chronić operatora

• W przypadku zmęczenia pracą operator musi zatrzymać maszynę i zrobić sobie przerwę.
• Wymagana jest ochrona słuchu, ponieważ urządzenie emituje hałas w odległości 1 m (3 stóp) od sprzętu.

Aby uniknąć obrażeń lub uszkodzeń

- Zagęszczarki płytowe obsługiwane są wyłącznie przez osoby upoważnione, które:

- mają co najmniej 18 lat.

- są fizycznie i psychicznie zdolni do obsługi urządzenia.

- zostali odpowiednio przeszkoleni w zakresie obsługi i konserwacji zagęszczarki przez właściciela lub autoryzowanego przedstawiciela.

- ocenia się, że są w stanie wykonywać swoje obowiązki niezawodnie.

- Osoby pijące napoje alkoholowe i/lub zażywające narkotyki nie mogą pracować przy zagęszczarce płytowej.

- Zabrania się wstępu do strefy zagrożenia podczas elaboracji.

- Operator musi przez cały czas monitorować strefę niebezpieczną. Jeśli w strefie znajduje się osoba, nie można uruchomić stołu.

- Operator ma obowiązek dać znaki ostrzegawcze w sytuacji awaryjnej.

- Stół można użytkować tylko przy odpowiedniej stabilności.

- Operator musi kontrolować prędkość pracy stołu przez cały czas jego pracy, tak aby stół mógł zostać zatrzymany w dowolnym momencie.

- Przed opuszczeniem stanowiska pracy operator musi całkowicie wyłączyć stół zgodnie z opisem w niniejszej instrukcji. Należy także zabezpieczyć stół przed niepowołanymi osobami.

- Podczas konserwacji silnik należy wyłączyć i zabezpieczyć przed ponownym uruchomieniem poprzez wyciągnięcie nasadki świecy zapłonowej.

- Operator musi przed użyciem skontrolować stół pod kątem działania i oczywistych usterek.

- Wykryte wady należy zgłosić personelowi nadzorującemu. Nie należy pozostawiać wad, które mogą spowodować poważne obrażenia ciała operatora.

- Nie używać stołu, gdy usterka zagraża bezpieczeństwu operatora, dopóki usterka nie zostanie usunięta.

- Stół musi być regularnie sprawdzany przez rzeczoznawcę (przynajmniej raz w roku). Przed pierwszym użyciem i po zasadniczej modyfikacji musi być sprawdzony przez specjalistę.

- Podczas pracy operator musi monitorować inne obiekty w promieniu 20 m.

- Stół generuje ciepło mechaniczne, dlatego nie należy dotykać korpusu silnika, tłumika ani innych części podczas pracy, co może spowodować oparzenia. Proszę poczekać, aż ostygnie przed dotknięciem.

• Przed rozpoczęciem pracy operator musi być w pełni wyposażony w sprzęt ochronny, w tym kask ochronny, rękawice ochronne, obuwie ochronne, okulary ochronne i maskę.
• Nie transportować stołu z paliwem w zbiorniku, trzymając za silnik pojazdu.
• Nie podnosić stołu przez osobę podczas zakładania i zdejmowania pojazdu. Do przenoszenia zawsze używaj odpowiedniego dźwigu. Podnoszenie przez osobę może spowodować obrażenia ciała ze względu na jego ciężar.
• Należy pamiętać o solidnym zamocowaniu listwy na czas transportu. Nieprawidłowe zamocowanie, gdyż trzymanie uchwytu listwy podczas transportu może spowodować obrażenia.
• Uwaga: Jeżeli przed lub w trakcie eksploatacji wystąpią problemy lub pytania dotyczące silnika, należy zapoznać się z instrukcją obsługi silnika.

Instrukcje składania

Montaż jastrychu

Wyrównaj ostrze z zespołem.	Zamocuj podkładki, śruby zabezpieczające i śruby.

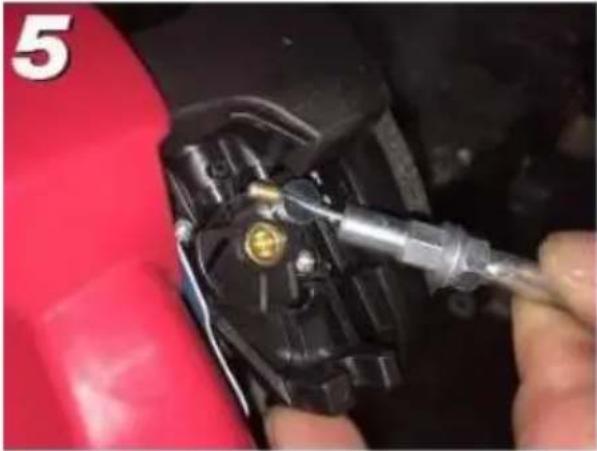

Powtórz krok 2 dla drugiego otworu.	Podłącz linkę gazu do silnika.
Znajdź śrubę przyspieszacza znajdującą się na silniku i przeć linkę przez szczelinę.	Dokręć i upewnij się, że po pociągnięciu manetki gazu linka zaczepia o silnik.

Wymiar

Model	L(mm)	Szer. (mm)	Hmm)
ZPJ-25A-6	1830	670	730-1060
ZPJ-25A-8	2445	670	730-1060
ZPJ-25A-11	3370	670	730-1060
ZPJ-25A-6/8/11	3370	670	730-1060

Przed każdym użyciem

Przygotowanie do operacji

1) Sprawdź wszystkie śruby i nakrętki oraz dokręć te, które są poluzowane. 2) Uzyskaj żądaną długość jastrychu.

Zalecane paliwo

1) Silnik stołu wymaga zwykłej benzyny bezołowiowej. Używaj wyłącznie świeżego, czystego paliwa. Paliwo zawierające wodę lub brud spowoduje uszkodzenie układu paliwowego. Pełne specyfikacje paliwa można znaleźć w instrukcji obsługi silnika.

Przed uruchomieniem silnika

1) Przeczytaj i zrozum instrukcję bezpieczeństwa i obsługi urządzenia oraz silnika. 2) Sprawdź:

• Poziom oleju w silniku.
• Poziom paliwa. • Stan filtra powietrza.
• Szczelność zewnętrzna elementy złączne.
• Stan paliwa linie.
• Zużycie iskry wtyczka .

Instrukcja obsługi

WARNING

Przed uruchomieniem lub obsługą stołu należy przeczytać i zrozumieć instrukcję obsługi stołu (niniejsze instrukcje) oraz instrukcję silnika, aby uniknąć nieprawidłowej obsługi, która może skutkować uszkodzeniami lub obrażeniami ciała.

Uruchamianie silnika

1. Wykonaj wszystkie czynności przed każdym użyciem.

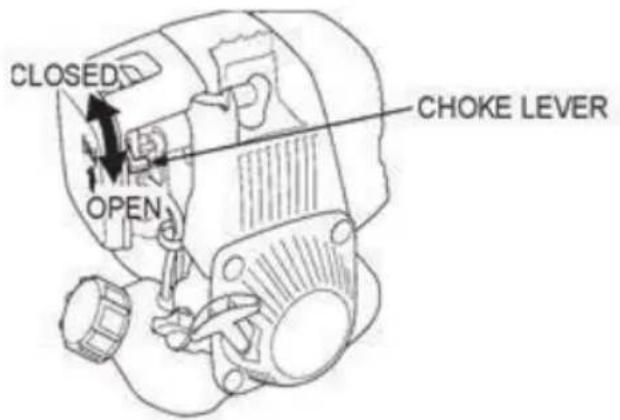

2. Aby uruchomić zimny silnik, przesuń dźwignię ssania do pozycji ZAMKNIĘTE. Jeśli ponownie uruchamiasz ciepły silnik, pozostaw dźwignię

ssania w położeniu OTWARTE.

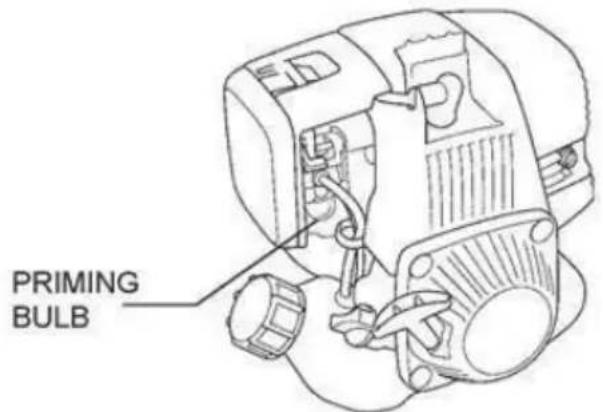

1. Naciskaj gruszkę zalewową kilka razy, aż w przezroczystej plastikowej żarówce będzie widoczne paliwo.

1. Przesuń lekko dźwignię przepustnicy w kierunku strzałki.

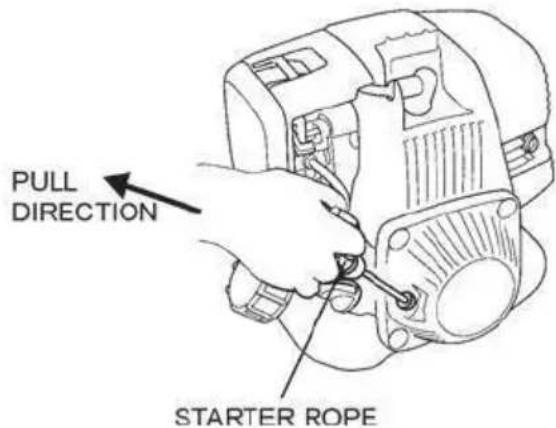

2. Pociągnij lekko linkę rozrusznika (Rysunek 03) do momentu wyczucia oporu, a następnie pociągnij energicznie w kierunku strzałki. Zwróć linkę rozrusznika łagodnie.

1. Po uruchomieniu silnika otwórz ssanie i pozostaw silnik na biegu jałowym przez 3 do 5 minut, aby się rozgrzał.

Operacja

Przed uruchomieniem lub obsługą zagęszczarki należy przeczytać i zrozumieć instrukcję obsługi silnika i zagęszczarki, aby uniknąć nieprawidłowej obsługi, która może skutkować uszkodzeniem lub obrażeniami.

Uwaga: gdy praca z dużą prędkością nie jest wymagana, zwolnij silnik, przesuwając dźwignię przepustnicy do niskiej pozycji, aby oszczędzać paliwo i wydłużyć żywotność sprzętu.

1. Po uruchomieniu i rozgrzaniu silnika otwórz całkowicie przepustnicę w kierunku strzałki, aby uruchomić zagęszczarkę.
2. Powoli przesuwaj listwę do tyłu, obserwując, czy przed nią znajduje się gładki beton.

Zatrzymanie silnika

W sytuacji awaryjnej natychmiast wyłącz wyłącznik silnika. W normalnych warunkach nie wyłączaj silnika, gdy stół pracuje z dużą prędkością, gdyż w przeciwnym razie temperatura silnika gwałtownie wzrośnie, co może spowodować zablokowanie części silnika lub pogorszenie jakości oleju.

Uwaga: Aby zatrzymać silnik w sytuacji awaryjnej, wystarczy nacisnąć wyłącznik awaryjny na uchwycie.

Aby normalnie zatrzymać silnik:

1. Zmniejsz prędkość silnika, całkowicie przesuwając przepustnicę w kierunku przeciwnym do strzałki i poczekaj, aż silnik będzie pracował na biegu jałowym przez 2–3 minuty, a następnie go wyłącz.
2. Naciśnij wyłącznik awaryjny na uchwycie.

Więcej szczegółowych informacji można znaleźć w instrukcji obsługi silnika.

Po każdym użyciu

Czyszczenie

Oczyścić jastrych i płytę jastrychową. Oczyścić jastrych i deskę wylewkową wodą, aby usunąć cały beton, ale uważać, aby silnik nie został zamoczony. Deskę jastrychową można pokryć cienką warstwą oleju napędowego, aby zapobiec rdzewieniu i ułatwić usuwanie betonu.

Oczyścić żebra chłodzące cylindra silnika. Miotła lub stara szczotka to dobre narzędzia do usuwania betonu, zanim stwardnieje.

Więcej informacji na temat silnika można znaleźć w instrukcji obsługi silnika.

Składowanie

W przypadku przechowywania jastrychu i płyty przez dłuższy okres czasu (ponad 30 dni):

1) Oczyścić jastrych zgodnie z opisem powyżej. 2) Zdjąć deskę z jastrychu w sposób opisany w tym punkcie podręcznika. 3) Opróżnij zbiornik paliwa i uruchom silnik na krótko, aż do całkowitego wyczerpania się paliwa w gaźniku. 4) Wymień olej silnikowy i postępuj zgodnie z procedurami opisanymi w instrukcji obsługi silnika dotyczącymi składowania. 5) Oczyść lub wymień filtr powietrza w silniku. 6) Przechowuj wylewkę i deskę oddzielnie w czystym i suchym miejscu. 7) Całkowicie pokryj jastrych i deskę suchą płachtą.

Konserwacja

Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, czyszczenia lub kontroli należy sprawdzić, czy silnik zagęszczarki jest wyłączony i ostygnięty. Wykonywanie konserwacji działającej zagęszczarki może spowodować obrażenia.

Konserwuj stół, stosując program sumiennych napraw i konserwacji zgodnie z następującymi zalecanymi procedurami: Dodatkowe informacje na temat konserwacji silnika można znaleźć także w instrukcji obsługi producenta silnika. Poniższy wykres opiera się na normalnym harmonogramie pracy.

Częstotliwość konserwacji	Punkt konserwacji
Codziennie przed operacją	Sprawdź poziom paliwa.Sprawdź poziom oleju silnikowego.Sprawdź przewody paliwowe.Sprawdź filtr powietrza i wymień go w r potrzeby.Sprawdź i dokręć osprzęt zewnętrzny.
Po pierwszych 20 godzinach pracy lub 3 miesiącach	Zmień olej silnikowy.
Po pierwszych 50 godzinach pracy lub co 6 miesięcy	Wyczyść wkład filtra powietrza.Zmień olej silnikowy.Sprawdź i wyczyść świecę zapłonową.
Po pierwszych 100 godzinach pracy lub co każde rok	Wyczyść filtr paliwa.
Po pierwszych 200 godzinach pracy lub co 2 lata	Sprawdź i wyreguluj luz zaworowy.Wyczyść głowicę cylindrów.Wymień świecę zapłonową.

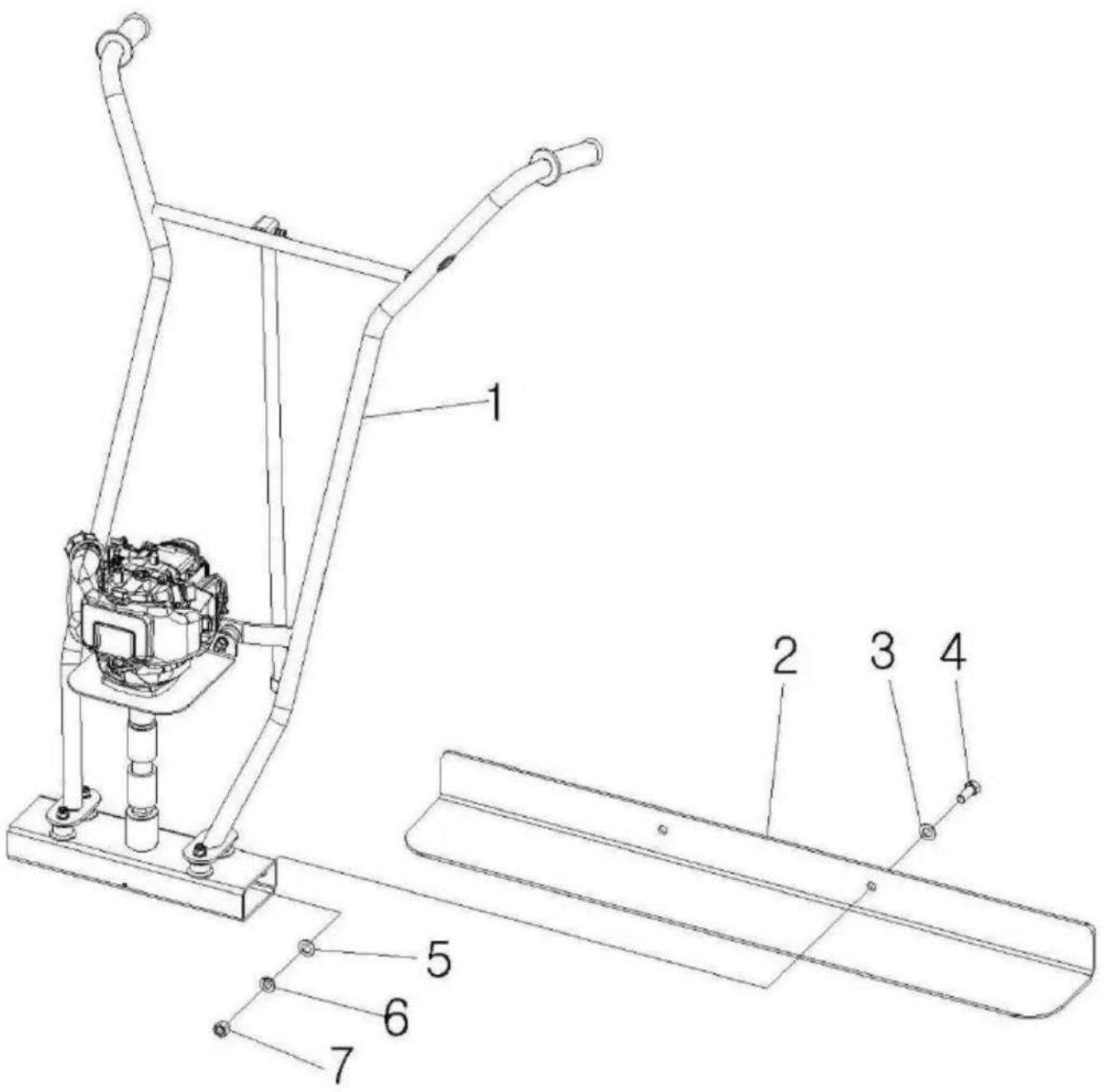

NI E.	Opisy	Rozmiar lub wymiar	Ilość
			Dopasowany model

			ZPJ-25A- 6	ZPJ-25A-8	ZPJ-25A-11	ZPJ-25A-6/8/11
1	Beton Głowajastrychu		1	1	1	1
2	Deska jastrychowa6 stopy	6 stóp	1	/	/	1
	Deska jastrychowa8 stopy	8 stóp	/	1	/	1
	Deska jastrychowa1 1 stopy	1 1 stopa	/	/	1	1
3	Zwykła podkładka	M12	2	2	2	2
4	Śruba	M12x4 0 _	2	2	2	2
5	Zwykła podkładka	M12	2	2	2	2
6	Podkładkasprężysta	M12	2	2	2	2
7	Nakrętkakołpakowa	M12	2	2	2	2

NIE.	Opisy	Ilość	Rozmiar lub wymi
1	Uchwyt do spawania	1	ZPJ-25A.2
2	Blok zaciskowy	1	ZPJ-25,9
3	Blok zaciskowy	1	ZPJ-25.10
4	Wał sworzniowy	1	GB/T882-B6*35
5	Guma wspierająca uchwyt	6	TVSA-T.18
6	Uchwyt do spawania	1	ZPJ-25A.1
7	Rura wspierająca uchwyt	1	ZPJ-25.12
8	Płyta silnika	1	ZPJ-25A.3
9	Śruba	4	GB/T70.1-M6*30-10.9
10	Zespół obudowy sprzęgła	1	TVSA-T.15
11	Drut	1	TVSA-T.16
12	Gumowy wąż	1	TVSA-T.17
13	Zespół obudowy wibracyjnej	1	TVSA-T.14
14	Orzech	2	GB/T6170-M12
15	Zwykła podkładka	2	GB/T97.1-φ12
16	Podkładka sprężysta	2	GB/T93-φ12
17	Śruba	2	GB/T5783-M12*40

Lista części

NIE.	Nazwa	Zdjęcie	Ilość
1	Klucz sześciokątny (S=4)		1
2	Klucz sześciokątny (S=6)		1
3	Klucz nasadowy
4	Klucz uniwersalny (S=18)		2
5	śrub z łbem sześciokątnym (M12*40)		2
6	podręcznik		1
7	Deklaracja emisji		1

Rozwiązywanie problemów

Przed zwróceniem się z problemem do personelu serwisowego, w tym do lokalnego sprzedawcy, prosimy sprawdzić poniższą listę. Jeżeli po rozwiązaniu problemu opisanym poniżej problem będzie się powtarzał, skontaktuj się z lokalnym sprzedawcą w celu uzyskania przyszłej pomocy.

Awaria	Możliwa przyczyna	Środek zaradczy
Wibracje są niewystarczające, przez co posadzka betonowa nie może zostać odpowiednio wypoziomowana i wygładzona.	Siła odśrodkowa jest zbyt mała.	Zwiększ prędkość silnika.
	Wzdłuż krawędzi natarcia płyty znajduje się nadmierna ilość betonu.	Usuń nadmiar betonu z deski.
	Wybrana szerokość deski jest za duża	Pracuj z mniejszą deską.
Beton wygląda „FALISTA”, gdy	Operator porusza się zbyt wolno	Idź do tyłu w szybszym tempie.
przechodzi nad nim płyta jastrychowa	Za duże wibracje jak na rodzaj betonu	Zmniejsz prędkość silnika i idź do tyłu w szybszym tempie.
Pozostawianie WYSOKICH lub NISKICH plam podczas wylewki na mokro.	Beton za wysoki lub z niski z jednej strony?	Poproś pracowników o kształtowanie betonu możliwe najbliżej stopnia. Przez cały czas należy utrzymywać około 1 cala betonu z przodu deski.
Deska wbija się w mokry beton.	Czy tablica jest umieszczona prawidłowo?	Każdy koniec deski musi jechać po tej samej powierzchni. Każdy koniec deski opiera się na formach lub betonie (mokrym jastrychu), a nie na obu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Import do AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSV 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, Kalifornia 91730

PRZEDSTAWICIEL WE: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Niemcy

Tel: [phone] [e-mail]

REPREZENTANT Wielkiej Brytanii: Pooledas Group Ltd

Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania

Tel: [phone] [e-mail]

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Certyfikat wsparcia i e-gwarancji
