ZPJ-25A-11 - Strumento da costruzione Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	ZPJ-25A-11
Categoria	Attrezzo da costruzione
Tipo di prodotto	Massetto vibrante per calcestruzzo
Dimensioni (L × l × H)	3370 × 670 × 730-1060 mm
Peso netto	18 kg
Tipo di motore	4 tempi, 1 cilindro, albero a camme in testa
Cilindrata del motore	37,7 cm³
Alimentazione energetica	Benzina senza piombo
Potenza trasmessa	Albero flessibile
Lunghezze di tavola compatibili	6, 8, 10, 12, 14 piedi
Funzioni principali	Compattare e livellare il calcestruzzo per vibrazione
Sistema di avviamento	Avviatore a corda
Capacità del serbatoio di carburante	Non specificato, si consiglia benzina fresca
Capacità dell'olio motore	Vedere manuale del motore (olio non incluso)
Materiale della testa e della tavola	Acciaio e alluminio (stima)
Accessori inclusi	Tavola da 11 piedi, chiavi, bulloni, manuale
Manutenzione e pulizia	Pulire con acqua dopo l'uso, proteggere con diesel, seguire il programma di manutenzione del motore
Sicurezza	Utilizzare DPI (occhiali, guanti, scarpe, casco, protezione uditiva); non utilizzare in spazi chiusi; spegnere il motore prima del rifornimento
Pezzi di ricambio e riparabilità	Tavole e accessori venduti separatamente; contattare il rivenditore locale
Garanzia	Garanzia elettronica tramite www.vevor.com/support
Produttore	Shanghai Muxin Muye Youxiangongsi, Cina
Importatore UE	SHUNSHUN GmbH, Germania
Importatore UK	Pooledas Group Ltd, Preston, Regno Unito

Domande frequenti - ZPJ-25A-11 Vevor

Come assemblare il massetto Vevor ZPJ-25A-11?

Allineare la tavola con la testa del massetto, fissarla con le rondelle, viti di bloccaggio e bulloni forniti (M12). Collegare il cavo dell'acceleratore al motore posizionando il cavo nell'apposito spazio e serrare. Consultare il manuale per i dettagli.

Che tipo di carburante utilizzare?

Utilizzare benzina normale senza piombo, fresca e pulita. Non utilizzare carburante contenente acqua o sporcizia. Consultare il manuale del motore per le specifiche complete.

Come avviare il motore a freddo?

Posizionare la leva dell'aria in posizione CHIUSO. Premere più volte la pompetta di spurgatura fino a vedere carburante nel bulbo. Tirare leggermente la corda di avviamento fino a resistenza, poi tirare vigorosamente. Una volta avviato, aprire l'aria e lasciare scaldare per 3-5 minuti.

Cosa fare se la vibrazione è insufficiente?

Aumentare il regime del motore. Verificare che non ci sia eccesso di calcestruzzo sulla tavola. Se la tavola è troppo grande, utilizzare una tavola più piccola.

Come mantenere il massetto dopo ogni utilizzo?

Pulire il massetto e la tavola con acqua evitando di bagnare il motore. Applicare un sottile strato di diesel per evitare ruggine. Pulire le alette di raffreddamento del motore con una spazzola.

Quali sono le istruzioni di sicurezza importanti?

Indossare occhiali di sicurezza, scarpe antiscivolo, casco, guanti e protezione uditiva. Non fare rifornimento a motore caldo. Non utilizzare in spazi chiusi a causa del monossido di carbonio. Tenere bambini e spettatori a distanza.

Come conservare il massetto per lunghi periodi?

Pulirlo, rimuovere la tavola, svuotare il serbatoio del carburante e far girare il motore fino a esaurimento del carburante. Cambiare l'olio, pulire o sostituire il filtro dell'aria. Conservare separatamente in un luogo asciutto e coperto.

Quali sono gli intervalli di manutenzione raccomandati?

Prima di ogni utilizzo: controllare carburante, olio, tubazioni, filtro dell'aria e serrare i fissaggi. Dopo 20 ore: cambiare l'olio. Dopo 50 ore: pulire il filtro dell'aria e cambiare l'olio. Dopo 100 ore: pulire la reticella. Dopo 200 ore: verificare il gioco delle valvole, pulire la testata, sostituire la candela.

Posso utilizzare tavole di altre lunghezze?

Sì, il massetto è compatibile con tavole di 6, 8, 10, 12 e 14 piedi. Le tavole di ricambio e altre lunghezze sono vendute separatamente. Fare riferimento ai numeri di parte nelle specifiche.

Come fermare il motore normalmente?

Ridurre il regime riportando l'acceleratore in posizione bassa, lasciare girare al minimo per 2-3 minuti, quindi premere l'interruttore di arresto di emergenza sull'impugnatura. In caso di emergenza, spegnere immediatamente l'interruttore.

MANUALE UTENTE ZPJ-25A-11 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

MASSETTO IN CEMENTO

AVVERTENZA: leggere e comprendere l'intero manuale prima di utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di

valore.

Uso previsto

Questo massetto utilizza le vibrazioni attraverso un pannello del massetto per incorporare l'aggregato e ridurre i vuoti d'aria nel calcestruzzo, rendendo le lastre più resistenti. Può essere utilizzato con tavole di varie lunghezze, tra cui 6 piedi, 8 piedi, 10 piedi, 12 piedi e 14 piedi, su pavimenti in lastre, strade, marciapiedi o parcheggi. Le schede di ricambio e le schede di altre lunghezze sono vendute separatamente: consultare la pagina delle specifiche tecniche per i codici.

Fonte di alimentazione. Il massetto è alimentato da un motore a benzina.

Forniture necessarie. Il normale funzionamento richiederà di fornire:

• Benzina
• Olio motore
• Dispositivi di protezione individuale

Per ulteriori dettagli, consultare la sezione "Specifiche" di questo manuale o il Manuale del motore.

Specifiche tecniche

Testa del massetto

Modello	ZPJ-25A
Motore	140FA
Guidare _ sistema	Albero flessibile
Peso _	18 kg
Tipo	4 tempi, albero a camme, 1 cilindro
Dislocamento	37,7 cc

• Le avvertenze, le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. Usare buon senso e cautela quando si utilizza questo strumento. Essere sempre consapevoli dell'ambiente e garantire che lo strumento venga utilizzato in modo sicuro e responsabile.
• Non consentire alle persone di montare o utilizzare questo prodotto prima di aver letto questo manuale e di aver sviluppato una conoscenza approfondita del funzionamento del prodotto.
• Utilizza lo strumento giusto per il lavoro. NON tentare di forzare piccole apparecchiature a svolgere il lavoro di apparecchiature industriali più grandi. Ci sono alcune applicazioni per le quali questa apparecchiatura è stata progettata. Esso svolgerà il lavoro meglio e in modo più sicuro alla capacità per la quale è stato previsto. NON utilizzare questa apparecchiatura per uno scopo per il quale non è stata destinata.
• Le applicazioni industriali o commerciali devono seguire i requisiti OSHA.

AVVERTENZA

- Parte della polvere creata dalla levigatura, segatura, molatura, perforazione e altre attività di costruzione contiene sostanze chimiche note allo Stato della California come causa di cancro, difetti congeniti o altri danni riproduttivi. Alcuni esempi di queste sostanze chimiche sono:

• piombo da vernici a base di piombo,
• silice cristallina da mattoni, cemento e altri prodotti per muratura, e
• arsenico e cromo da sostanze chimiche presenti nel legname trattato.

Il rischio derivante da queste esposizioni varia a seconda della frequenza con cui svolgi questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche, lavorare in un'area ben ventilata e con attrezzature di sicurezza approvate, come maschere antipolvere appositamente progettate per filtrare le particelle microscopiche.

- La manipolazione del cavo di alimentazione su prodotti con cavo può esporre al piombo, una sostanza chimica nota nello Stato della California per causare cancro e difetti congeniti o altri danni riproduttivi. Lavarsi le mani dopo la manipolazione.

AVVERTENZA

SICUREZZA SULL'AREA DI LAVORO

- Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta, priva di disordine e ben illuminata. Aree di lavoro disordinate, bagnate o buie possono causare infortuni.

• Non utilizzare il Massetto dove esiste il rischio di provocare un incendio o un'esplosione; ad esempio, in presenza di liquidi, gas o polvere.

- Non permettere che l'utensile entri in contatto con una fonte elettrica. Lo strumento non è isolato, e il contatto causerà scosse elettriche.

- Tenere i bambini e gli astanti lontani dall'area di lavoro durante l'utilizzo del rasatore. Non consentire ai bambini di maneggiare il massetto.

- Fare attenzione a tutte le linee elettriche, circuiti elettrici, tubazioni dell'acqua e altri pericoli meccanici presenti all'interno della tua zona di lavoro. Alcuni di questi pericoli potrebbero essere nascosti alla vista e potrebbero causare lesioni personali e/o danni materiali.

AVVERTENZA

SICUREZZA PERSONALE

- Rimanere vigili, osservare ciò che si sta facendo e usare il buon senso durante l'utilizzo del rasatore. Non utilizzare il massetto quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.

- Vestirsi adeguatamente. Non indossare abiti larghi, oggetti penzolanti o gioielli. Tenere i capelli, gli indumenti e i guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero rimanere impigliati nelle parti mobili.

- Utilizzare occhiali di sicurezza approvati ANSI Z87.1 o occhiali di sicurezza con protezioni laterali o, se necessario, uno schermo facciale. Utilizzare una maschera antipolvere in condizioni di lavoro polverose. Utilizzare anche scarpe antinfortunistiche antiscivolo e dure, cappelli, guanti, sistemi di raccolta della polvere e protezioni per l'udito, se del caso.

Questo vale per tutte le persone coinvolte nella zona di lavoro.

• Non esagerare. Mantenere il giusto equilibrio e la giusta posizione in ogni momento.
• Rimuovere le chiavi o le chiavi inglesi prima di avviare il rasatore. Una chiave inglese o una chiave che sia lasciata attaccata a una parte rotante del rasatore può causare lesioni personali.

- Non fumare, non usare fiammiferi o fiamme libere intorno alla macchina. Il carburante è infiammabile.

- Non toccare le superfici calde.

- Lo scarico del motore contiene monossido di carbonio. Questo può avvelenarti. Non puoi vederlo o odorarlo. MAI utilizzare in ambienti chiusi.

USO E CURA DEL MASSETTO

• Non forzare il rasatore a eseguire un'operazione diversa dall'uso previsto. I massetti svolgono un lavoro migliore e più sicuro se utilizzati nel modo per cui sono stati progettati. Pianifica il tuo lavoro e utilizza il massetto corretto per il lavoro.
• Verificare la presenza di parti danneggiate prima di ogni utilizzo.

Controllare attentamente che il rasatore funzioni correttamente e svolga la funzione prevista. Sostituire immediatamente le parti danneggiate o usurate. Non utilizzare mai il banco con la superficie danneggiata.

Conservare il massetto quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Ispezionare il massetto per verificarne le buone condizioni di funzionamento prima dello stoccaggio e prima del riutilizzo.

Utilizzare solo gli accessori consigliati dal produttore per l'uso con il massetto. Gli accessori che potrebbero essere adatti a un massetto possono creare un rischio di lesioni se utilizzati con un altro massetto.

• Mantenere le protezioni al loro posto e in ordine di funzionamento.
• Conservare il pannello del massetto pulito. Non lasciare il massetto in funzione incustodito.
• Chiudere la valvola del carburante quando il motore non è in uso.
• Utilizzare solo il carburante consigliato per evitare di danneggiare l'attrezzatura.

attrezzatura.

• L'olio non viene fornito con la macchina. Aggiungere olio al motore prima del primo utilizzo.
• Controllare i livelli dell'olio prima di utilizzare la macchina.
• NON rifornire il motore mentre è ancora caldo. Il carburante è infiammabile.
• NON effettuare la manutenzione del motore mentre è caldo.

Avvertenze operative specifiche

Per evitare incidenti mortali

• Spegnere il motore prima del rifornimento e fare attenzione a non versare carburante durante il rifornimento. Il carburante rovesciato potrebbe incendiarsi provocando un incendio. Non rifornire il motore vicino a oggetti infiammabili per evitare il fuoco.
• Non far funzionare il motore in aree chiuse per prevenire l'avvelenamento da monossido di carbonio.

Per proteggere l'operatore

In caso di affaticamento dovuto al funzionamento, l'operatore deve fermare la macchina e riprendere dopo una pausa.

È necessaria una protezione per l'udito poiché questa macchina crea un'emissione di rumore a 1 m (3 piedi) di distanza dall'apparecchiatura.

Per evitare lesioni o danni

• I compattatori a piastre vengono utilizzati solo da persone autorizzate che:
• hanno almeno 18 anni di età.
• sono fisicamente e mentalmente in grado di utilizzare il massetto.
• siano adeguatamente addestrati al funzionamento e alla manutenzione del massetto dal proprietario o da un rappresentante autorizzato.
• sono valutati in grado di svolgere i loro compiti in modo affidabile.
• Non è consentito operare a persone che bevono bevande alcoliche e/o

assumono droghe con il compattatore a piastre.

Le persone non sono autorizzate ad entrare nella zona pericolosa del massetto.

L'operatore deve monitorare costantemente la zona pericolosa. Non è consentito operare se è presente una persona nella zona pericolosa.

- L'operatore deve fornire segnali di avvertimento in caso di emergenza.

- Il banco può essere azionato solo se dispone di una stabilità sufficiente.

- L'operatore deve controllare costantemente la velocità di funzionamento del rasatore durante il suo funzionamento, in modo che il rasatore possa essere arrestato in qualsiasi momento.

- L'operatore deve spegnere completamente il rasatore come descritto nel presente manuale prima di allontanarsi dalla posizione operativa. Inoltre, il massetto deve essere protetto da persone non autorizzate.

- Durante la manutenzione, il motore deve essere spento e assicurato contro la riaccensione estraendo la presa della candela.

- L'operatore deve prima controllare il banco per quanto riguarda il funzionamento ed eventuali difetti evidenti.

- I difetti rilevati devono essere segnalati al personale addetto alla supervisione e all'operatore. Non lasciare difetti che potrebbero causare gravi lesioni all'operatore.

- Non azionare il rasatore quando un difetto mette in pericolo la sicurezza dell'operatore, finché il difetto non viene rettificato.

- Il massetto deve essere controllato regolarmente (almeno una volta all'anno) da un esperto. Deve essere controllato da un esperto prima del primo utilizzo e dopo modifiche essenziali.

- Durante l'operazione, l'operatore deve eventualmente monitorare altri oggetti entro un raggio di 20 m di illuminazione.

- Il massetto genera calore meccanico, quindi non toccare il corpo del motore, la marmitta o altre parti durante il funzionamento, che potrebbero causare ustioni da calore. Attendere finché non si raffredda prima di toccare.

• L'operatore deve essere completamente equipaggiato con l'equipaggiamento di sicurezza, compreso un casco, guanti di sicurezza, scarpe di sicurezza, occhiali di sicurezza e maschera prima dell'uso del massetto. • Non trasportare il rasatore con carburante nel serbatoio vicino al veicolo. • Non far sollevare il rasatore da una persona durante la salita e discesa dal veicolo. Per lo spostamento, utilizzare sempre una gru di sollevamento adeguata. Il sollevamento da parte di persone può causare lesioni personali a causa del suo peso. • Assicurarsi di fissare saldamente il massetto per il trasporto. Un fissaggio improprio, come tenere la maniglia del rasatore durante il trasporto, può causare un infortunio. - Nota: fare riferimento al manuale di istruzioni del motore se si ha un problema o una domanda al riguardo prima o durante il suo funzionamento.

Istruzioni di montaggio

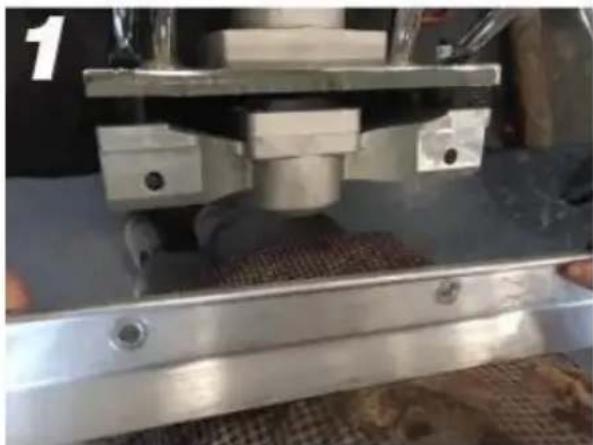

Montaggio del massetto

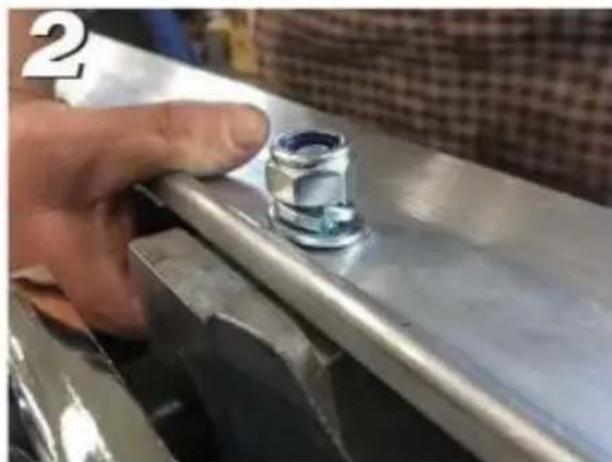

Allineare la lama con il gruppo.

Collegare rondelle, viti di

	bloccaggio e bulloni.

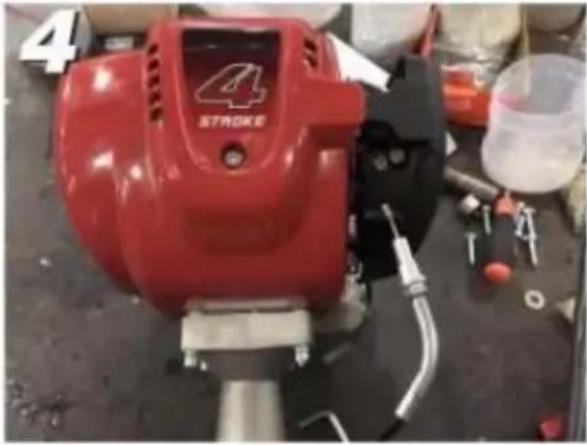

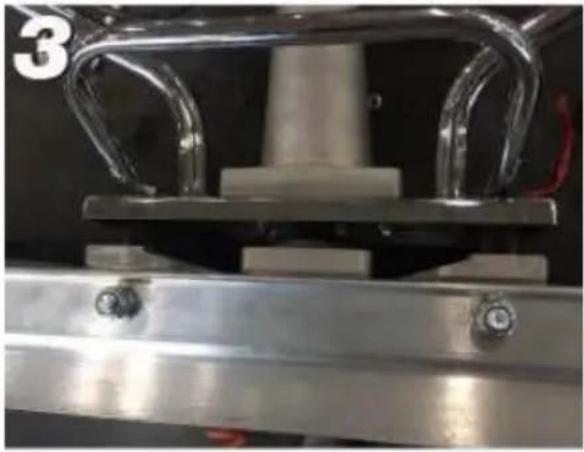

Ripetere il passaggio 2 per il secondo foro.	Collegare il cavo dell'acceleratore al motore.

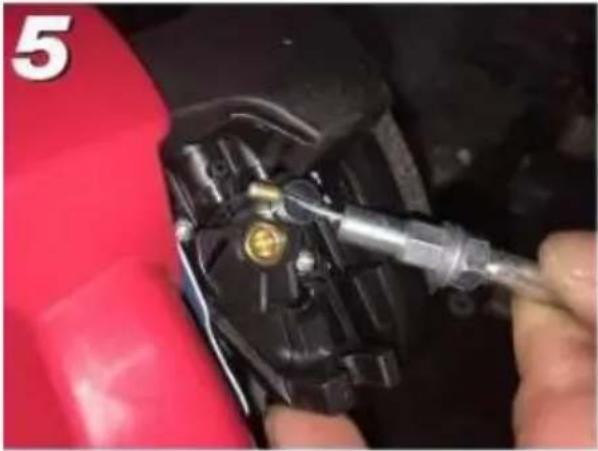

Individuare la vite dell'acceleratore che si trova sul motore e posizionare il cavo attraverso lo spazio vuoto.	Stringere e assicurarsi che quando si tira la maniglia dell'acceleratore, il cavo avvii il motore.

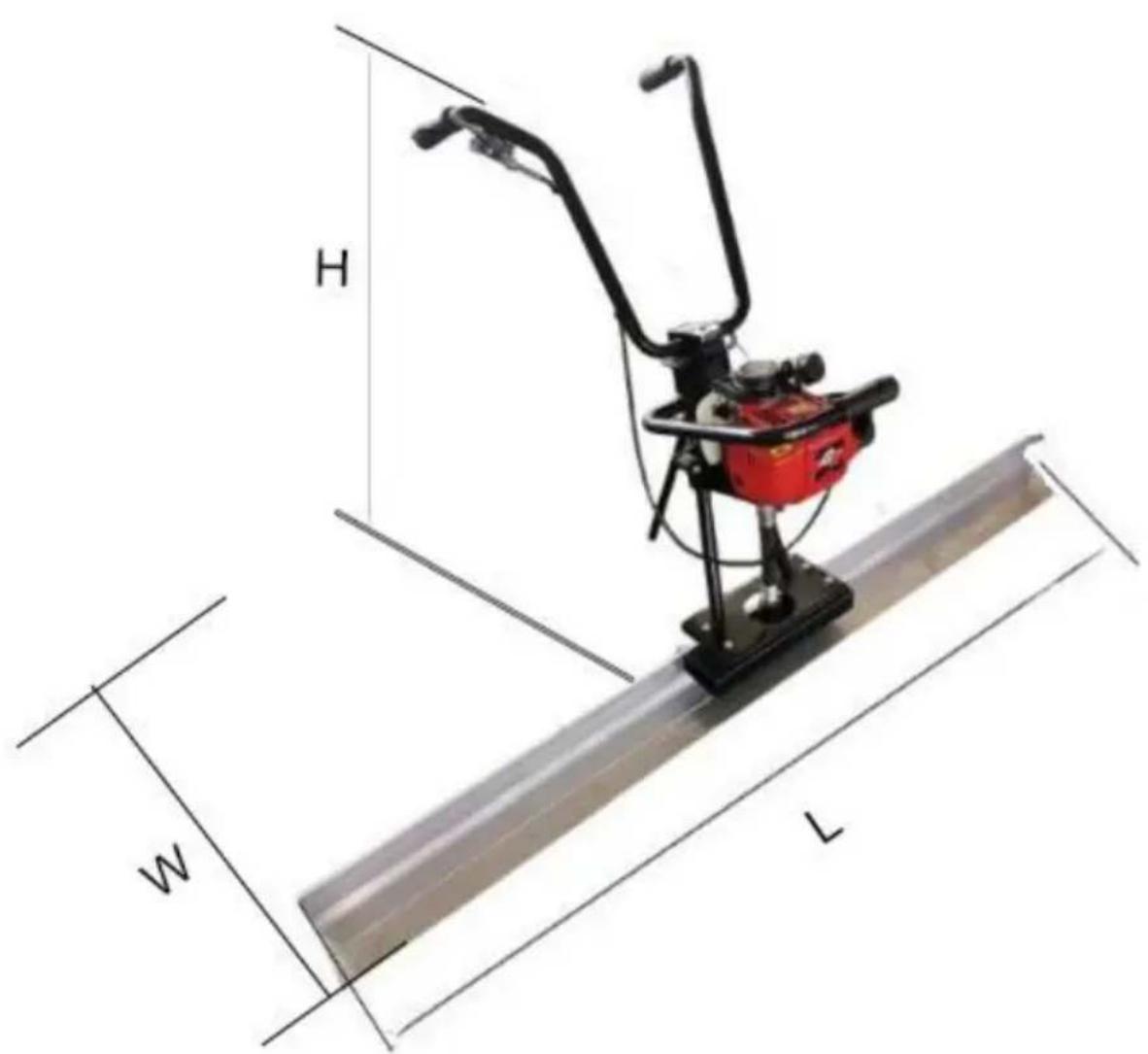

Dimensione

Modello	L(mm)	L(mm)	Hmm)
ZPJ-25A-6	1830	670	730-1060
ZPJ-25A-8	2445	670	730-1060
ZPJ-25A-11	3370	670	730-1060
ZPJ-25A-6/8/11	3370	670	730-1060

Prima di ogni utilizzo

Preparazione per l'operazione

1) Controllare tutti i bulloni, i dadi e le viti e serrare quelli allentati. 2) Ottenere la lunghezza desiderata dell'asse del massetto.

Carburante consigliato

1) Il motore della rasatrice funziona con benzina normale senza piombo. Utilizzare solo carburante fresco e pulito. Carburante contenente acqua o sporco danneggerà il sistema di alimentazione. Consultare il manuale del proprietario del motore per le specifiche complete del carburante.

Prima di avviare il motore

1) Leggere e comprendere il manuale delle istruzioni di sicurezza e di funzionamento del motore. 2) Controllare:

• Livello dell'olio nel motore. - Livello del carburante. - Condizione del filtro dell'aria. - Tenuta degli elementi di fissaggio esterni. - Condizioni delle linee del carburante. - Usura della candela.

Istruzioni per l'uso

AVVERTENZA

Leggere e comprendere sia il manuale dell'utente della rasatrice (questo manuale) che il manuale del motore prima di avviare o utilizzare la rasatrice per evitare operazioni errate che potrebbero causare danni o lesioni.

Avvio del motore

1. Eseguire tutte le operazioni prima di ogni utilizzo.

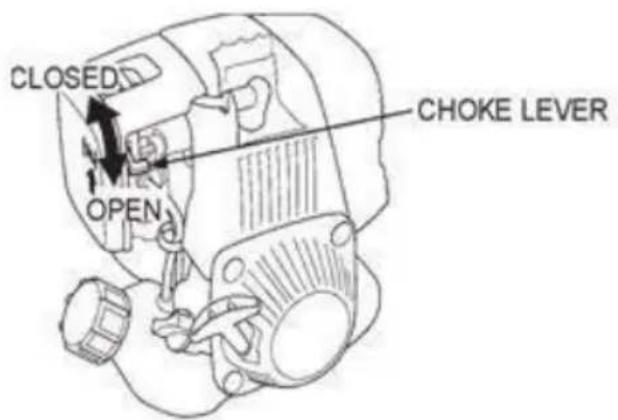

2. Per avviare un motore freddo, spostare la leva dell'aria in posizione CHIUSA. Se si riavvia un motore caldo, lasciare la leva dell'aria in posizione APERTA.

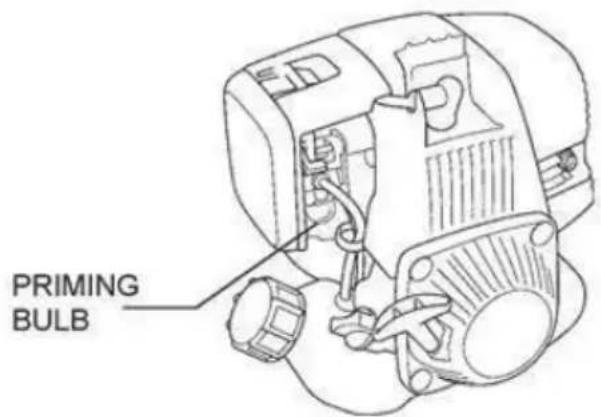

1. Premere ripetutamente il bulbo di adescamento finché non si vede il carburante all'interno della lampadina di plastica trasparente.

1. Spostare leggermente la leva dell'acceleratore nella direzione della freccia.

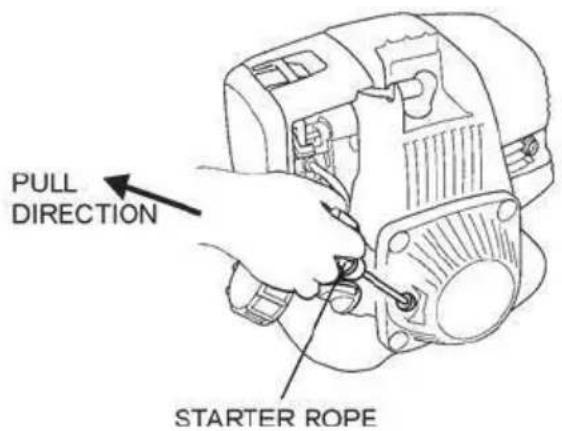

2. Tirare leggermente la fune di avviamento (Figura 03) finché non si avverte resistenza, quindi tirare energicamente nella direzione della freccia. Restituire la fune di avviamento delicatamente.

1. Una volta avviato il motore, aprire lo starter e lasciare girare il motore al minimo per 3-5 minuti per il riscaldamento.

Operazione

Leggere e comprendere i manuali utente del motore e del compattatore prima di avviare o utilizzare il compattatore per evitare operazioni che potrebbero causare danni o lesioni.

Nota: quando non è necessario operare ad alta velocità, mettere la leva dell'acceleratore in posizione bassa per risparmiare carburante e prolungare la vita dell'attrezzatura.

1. Una volta avviato e riscaldato il motore, aprire completamente l'acceleratore nella direzione della freccia per azionare il massetto.
2. Spostare lentamente il massetto all'indietro verificando la presenza di cemento liscio davanti al massetto.

Arresto del motore

In una situazione di emergenza, spegnere immediatamente l'interruttore del motore. In condizioni normali, non arrestare il motore quando il massetto gira ad alta velocità, altrimenti la temperatura del motore aumenta improvvisamente, causando l'inceppamento dei componenti del motore o il deterioramento dell'olio.

Nota: per arrestare il motore in caso di emergenza, premere semplicemente l'interruttore di arresto di emergenza sulla maniglia.

Per arrestare normalmente il motore:

1. Ridurre la velocità del motore spostando completamente l'acceleratore nella direzione opposta alla freccia e lasciare il motore al minimo per 2-3 minuti prima di spegnerlo.
2. Premere l'interruttore di arresto di emergenza sulla maniglia. Per ulteriori informazioni dettagliate, consultare il manuale di istruzioni del motore.

Dopo ogni utilizzo

Pulizia

Pulire il massetto e la tavola del massetto. Pulire il massetto e la relativa tavola con acqua per rimuovere tutto il cemento, facendo attenzione però che il motore non si bagni. Il rasatore può essere rivestito con uno strato sottile di gasolio per prevenire la ruggine e rimuovere più facilmente il cemento.

Pulire le alette di raffreddamento del cilindro del motore. Una scopa o una vecchia spazzola sono ottimi strumenti per rimuovere il cemento prima che diventi solido.

Fare riferimento al manuale del motore per ulteriori informazioni sul motore.

Magazzinaggio

In caso di stoccaggio del massetto e del pannello per un lungo periodo (superiore a 30 giorni):

1) Pulire il massetto come descritto sopra. 2) Rimuovere il pannello dal massetto come descritto in questo manuale. 3) Scaricare il serbatoio del carburante e far funzionare brevemente il motore fino a quando il carburante nel carburatore non sarà completamente vuoto o consumato. 4) Cambiare l'olio motore e seguire le procedure descritte nel manuale del motore per il magazzinaggio. 5) Pulire o sostituire il filtro dell'aria del motore. 6) Conservare il massetto e il pannello separatamente in un luogo pulito e asciutto. 7) Coprire completamente il massetto e il tavolato con un panno asciutto.

Manutenzione

Controllare che il motore del compattatore sia spento e raffreddato prima di tentare qualsiasi operazione di manutenzione, pulizia o ispezione.

L'esecuzione della manutenzione su un compattatore in funzione può

causare lesioni.

Mantenere il rasatore adottando un programma di riparazione e manutenzione coscienzioso in conformità con le seguenti procedure consigliate: Fare inoltre riferimento al manuale di istruzioni del produttore del motore per ulteriori informazioni sulla manutenzione del motore. Il seguente grafico si basa su un normale programma di funzionamento.

Intervallo di manutenzione	Punto di manutenzione
Tutti i giorni prima dell'operazione	Controllare il livello del carburante. Controllare il livello dell'olio motore. Ispezionare le tubazioni del carburante. Ispezionare il filtro dell'aria e sostituirlo necessario. Controllare e serrare l'hardware esterno.
Dopo le prime 20 ore di funzionamento o 3 mesi	Cambiare l'olio motore.
Dopo le prime 50 ore di funzionamento oppure ogni 6 mesi	Pulire l'elemento del filtro dell'aria. Cambiare l'olio motore. Controllare e pulire la candela.
Dopo le prime 100 ore di funzionamento oppure ogni anno	Pulisci il filtro del carburante.
Dopo le prime 200 ore di funzionamento oppure ogni 2 anni	Controllare e regolare il gioco delle valvi Pulire la testata. Sostituire la candela.

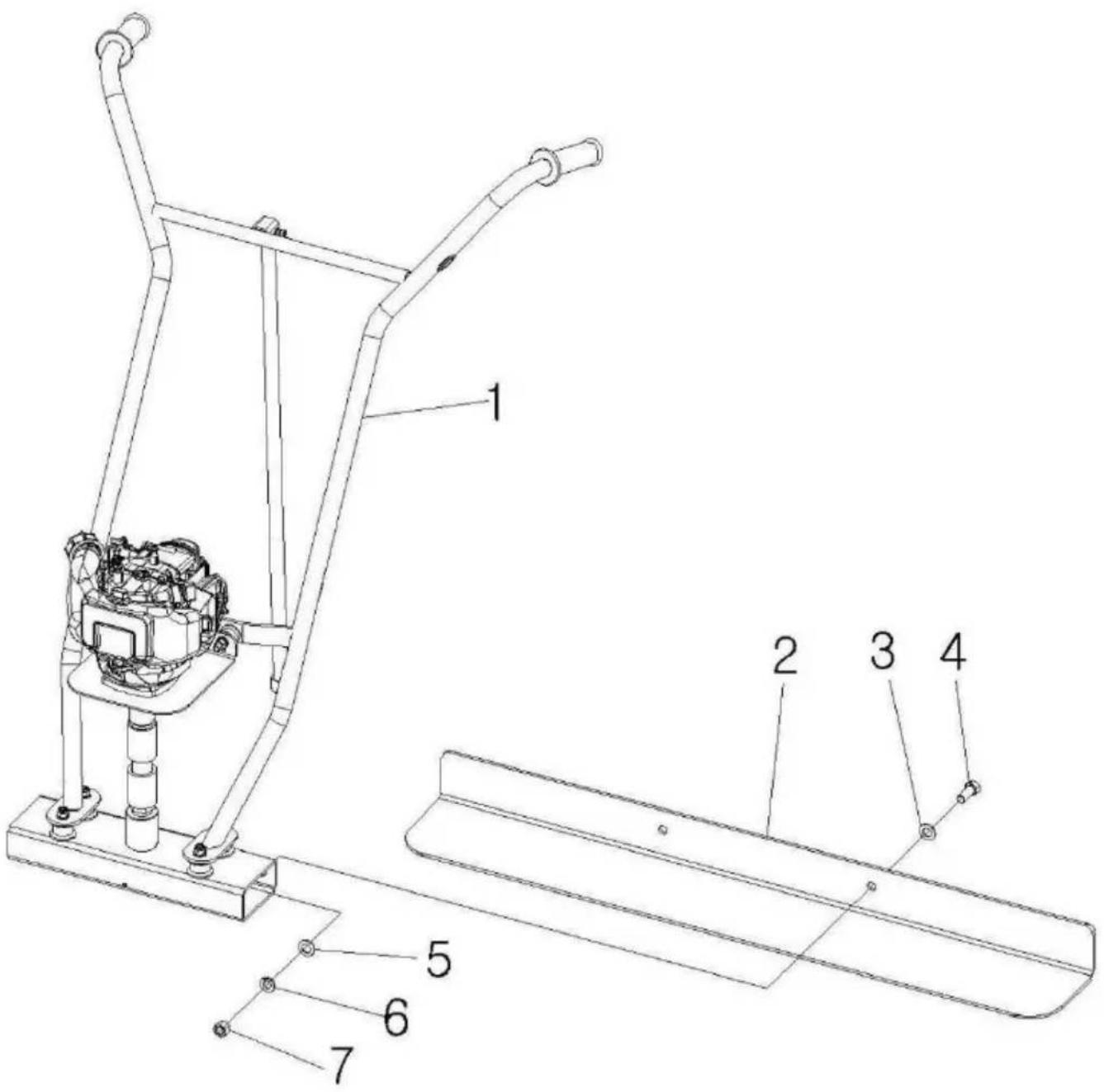

NO.	Descrizioni	Taglia o Dimension	Qtà
			Modello adatto

		e	ZPJ-25A-6	ZPJ-25A-8	ZPJ-25A-11	ZPJ-25A-6/8/11
1	Calcestruzzo Testadel massetto		1	1	1	1
2	Massetto 6 piedi	6 piedi	1	/	/	1
	Massetto 8 piedi	8 piedi	/	1	/	1
	Massetto 1 1 pied	1 1 piedi	/	/	1	1
3	Semplice lavatrice	M12	2	2	2	2
4	Bullone	M12x40 –	2	2	2	2
5	Semplice lavatrice	M12	2	2	2	2
6	Rondella elastica	M12	2	2	2	2
7	Dado cieco	M12	2	2	2	2

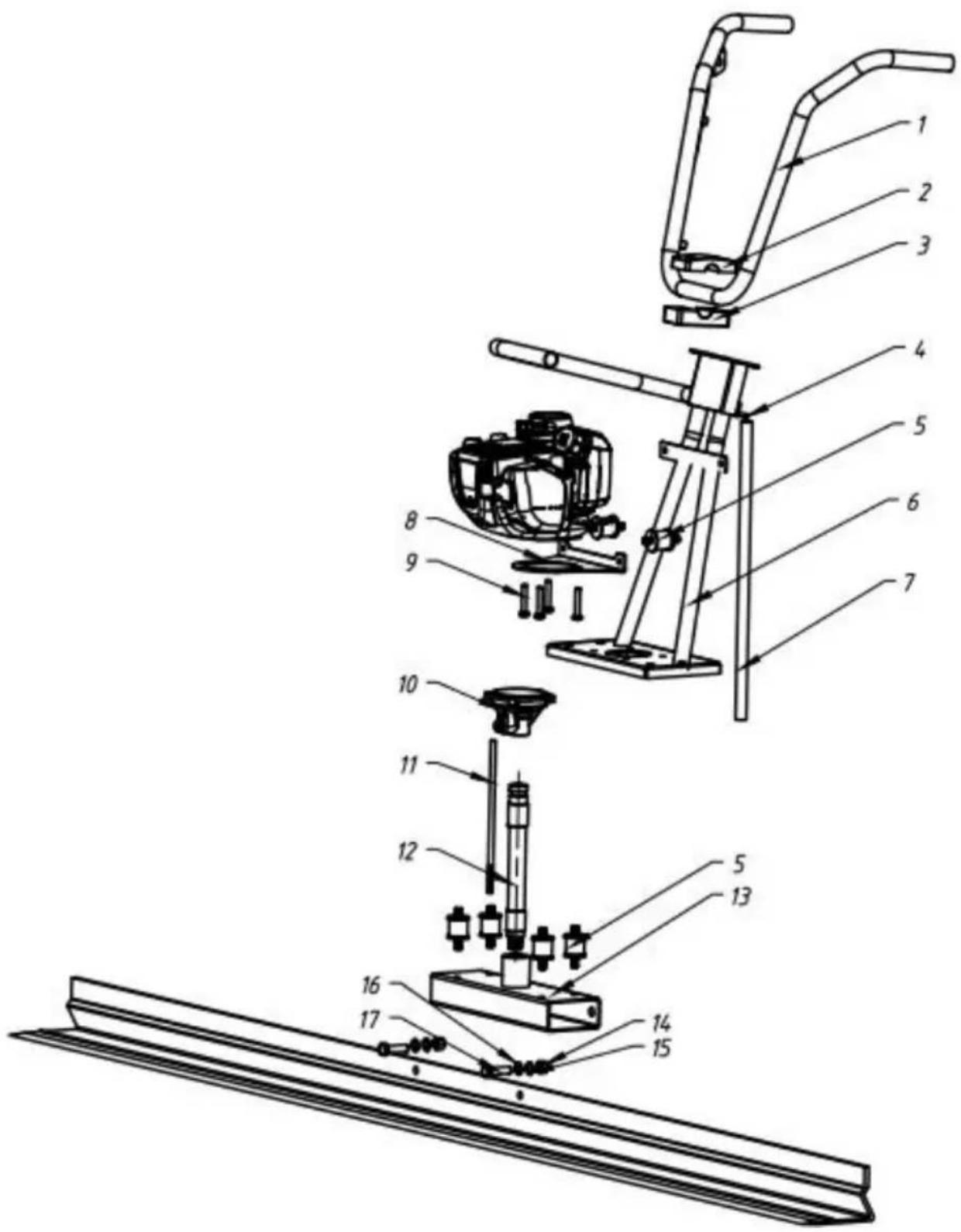

Diagramma di esplosione

NO.	Descrizioni	Qtà	Taglia o Dimensio
1	Gestire il gruppo di saldatura	1	ZPJ-25A.2
2	Blocco di bloccaggio	1	ZPJ-25.9
3	Blocco di bloccaggio	1	ZPJ-25.10
4	Albero del perno	1	GB/T882-B6*35
5	Supporto Maniglia In Gomma	6	TVSA-T.18
6	Gestire il gruppo di saldatura	1	ZPJ-25A.1
7	Tubo di supporto della manigli	1	ZPJ-25.12
8	Targa motore	1	ZPJ-25A.3
9	Bullone	4	GB/T70.1-M6*30-10.9
10	Gruppo alloggiamento frizione	1	TVSA-T.15
11	Filo	1	TVSA-T.16
12	Tubo in gomma	1	TVSA-T.17
13	Gruppo alloggiamento vibrante	1	TVSA-T.14
14	Noce	2	GB/T6170-M12
15	Semplice lavatrice	2	GB/T97.1-φ12
16	Rondella elastica	2	GB/T93-φ12
17	Bullone	2	GB/T5783-M12*40

Elenco delle parti

NO.	Nome	Immagine	Qtà
1	Chiave esagonale (S=4)		1
2	Chiave esagonale (S=6)		1
3	Chiave a tubo
4	Chiave universale (S=18)		2
5	viti a testa esagonale (M12*40)		2
6	Manuale		1
7	Dichiarazione sulle emissioni		1

Risoluzione dei problemi

Si prega di controllare l'elenco seguente prima di indirizzare i problemi al personale di assistenza, compreso il rivenditore locale. Se il problema persiste dopo la risoluzione dei problemi come descritto di seguito, contattare il rivenditore locale per assistenza futura.

Fallimento	Causa possibile	Misura correttiva
Vibra in modo insufficiente e di conseguenza il pavimento in cemento non può essere livellato e levigato in modo corretto.	La forza centrifuga è troppo bassa.	Aumentare la velocità del motore.
	C'è una quantità eccessiva di cemento lungo il bordo anterior della tavola.	Rimuovere il cemento in eccesso dal pannello.
	La larghezza scelta della tavola è troppo grande	Lavora con una tavola più piccola.
Il calcestruzzo appare “ONDULATO” al passaggio del rasatore	L'operatore si muove troppo lentamente	Cammina all'indietro a un ritmo più veloce.
	Troppe vibrazioni per tipo di calcestruzzo	Ridurre la velocità de motore e camminare all'indietro a un ritmo più veloce.
Lasciare punti ALTI BASSI durante la rasatura a umido.	Calcestruzzo troppo alto o basso su un lato?	Chiedi ai lavoratori di modellare il calcestruzzo il più vicino possibile alla pendenza. Mantenere sempre circa 1 pollice di cemento sulla parte anteriore della tavola.
La tavola affonda ne cemento bagnato.	La scheda è posizionata correttamente?	Ciascuna estremità della tavola deve poggiare sulla stessa superficie. Ciascuna estremità della tavola poggia su forme o cemento (massetto bagnato), non su entrambi.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166

Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito

Tel: [phone] [e-mail]

Made in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica
