POŁKI NA RURKI

MODEL: WPSR-XM013/WPSR-XM014

Nadal doklady wszelkich starań, aby zapewnić Państwu narędzia w konkurencyjnej cenie. „Zaoszcźedź połowec", „połowa ceny" lub inné podobne wyrażenia uzywane przyez nas przystawiaja jedynie szacunkowa oszczędnosć, jak要去źyszka kupujac u nas okreslone narȩdzia w porównaniu z glównymi najleyszymi markami i niekoniecznia oznaczą uwzględnienie wszystkich kategorii offerings narȩdzi przyez nas. Przymominamy, aby są podczas składania zamówietenu u nas doklady sprawdzit,czy faktycznie oszczędzasz połowec w porównaniu z czȩgowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

POŁKI NA RURKI

MODEL: WPSR-XM013/WPSR-XM014

POTRZEBUJE POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz亿吨a dotyczace produktu? Potrzebujesz wsparcia technicznego? Prosimy o Kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystapieniem do obstugi prosimy o dokadne zapoznanie sie wzystkimi instrukcjami. VEVOR zastrzega sostie jasnę interpretacja naszej instrukcji obstugi. Wygliad produktu zaleź od produktu, króry otrzymały. Prosȩ wybaczyć nam, ze nie będziemy ponownie informowania Panstwa, sąsi pojawość jakie sądny realizacje technologii lub oprogramowania naszego produktu.

WAZNI OCHRONIARZE

OSTRZEZENIE: Przechytaj i zrozum wczesnej caln niniejsz instrukcje

obsługi lub serwisowania tego produktu. Nieszastosowanie są do tych ostrzeżem i instrukcji są spowodowej obrażeniaciała lub uszkodzenia cennego mienia. • Naleź unikać uzywania produktu przy czȩci. A ten produkt nie jest zabwekka. Nie rob pozwolnic czȩciom bawić są.

SRODKI OSTROZNOSCI PRZY USTAWIENIU

1. Montañ wylacznie wedlug niniejszej instrukcji. Nieprawidlowy montañ moze stwarzać zagrozenia.

2. Utrzymuj.),

3. Mozliwość dotyczna wętacznie prawnodwo i calkowicie zmontowanego produktu.

4. Podczas montazu trzymaj osoby postronne z dala od obszaru.

5. Nie montuj sie bedac zmeczonym, pod wphywem alkoholu, narkotykow lub lekow.

6. Trzymaj z dala od ostrych punktów, ostrzy i innych przydmiotów.

7. Dodatkowe informacja dotyczze czeci wymienionych poniżej stron, zapoznej są ze schematem montaqu w tej instrukcji. Rozpakuj i

odziel wszystkie czeci w czystym.), sprzę trzymić.), zamlówn z daleka zasięgu daneci.

ZACHOWAJ TE INSTRUKCJE

BEZPIECZENSTWO I SRODKI OSTROZNOSCJI

OSTRZEZENIE:

• Nie umieszczaj zbyt dużego cięzaru na polkach z turami, gdyż mogą sie one wygić lub nowe wygić złamać deskę, zalecamy umieszczenie ciȩzaru nie sąszego niz 50 funów

• Polki ruowe montuje sie wyłacznie na scianach pełnych, np. scianach z cegły pełnej i betonowe sciany. Jesli polski ruowe są instalowane na scianach drewnianych, grubosć drewnianej sciany powinna wynosić co najmiej 6 cm.

UWAGA:

Podczas instalowania polek ruwych nalezy zworciuwage,aby utrzymac deskew pozycji poziomej,aby zapewnic lepsze umieszczanie przyedmiotow. • Ten produkt jest przyznaczony wyłacznie do montazu w pomieszczeniach zamkiptych.

SPECYFIKACJA

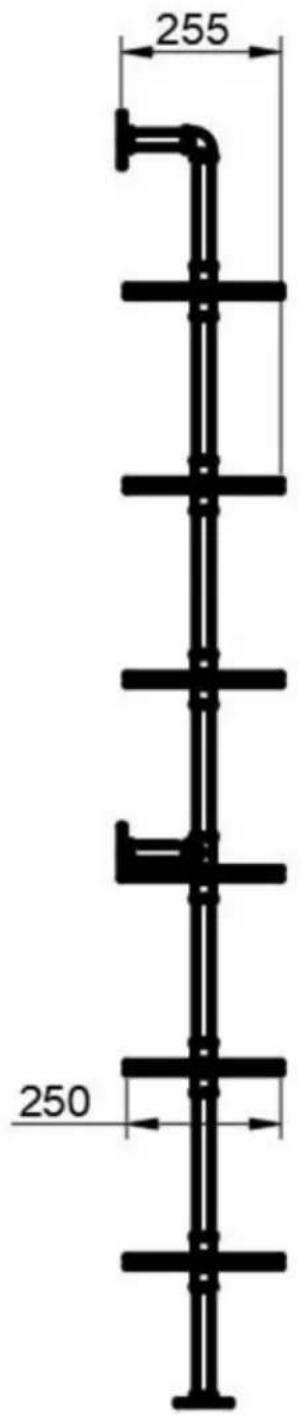

MODEL: WPSR-XM013

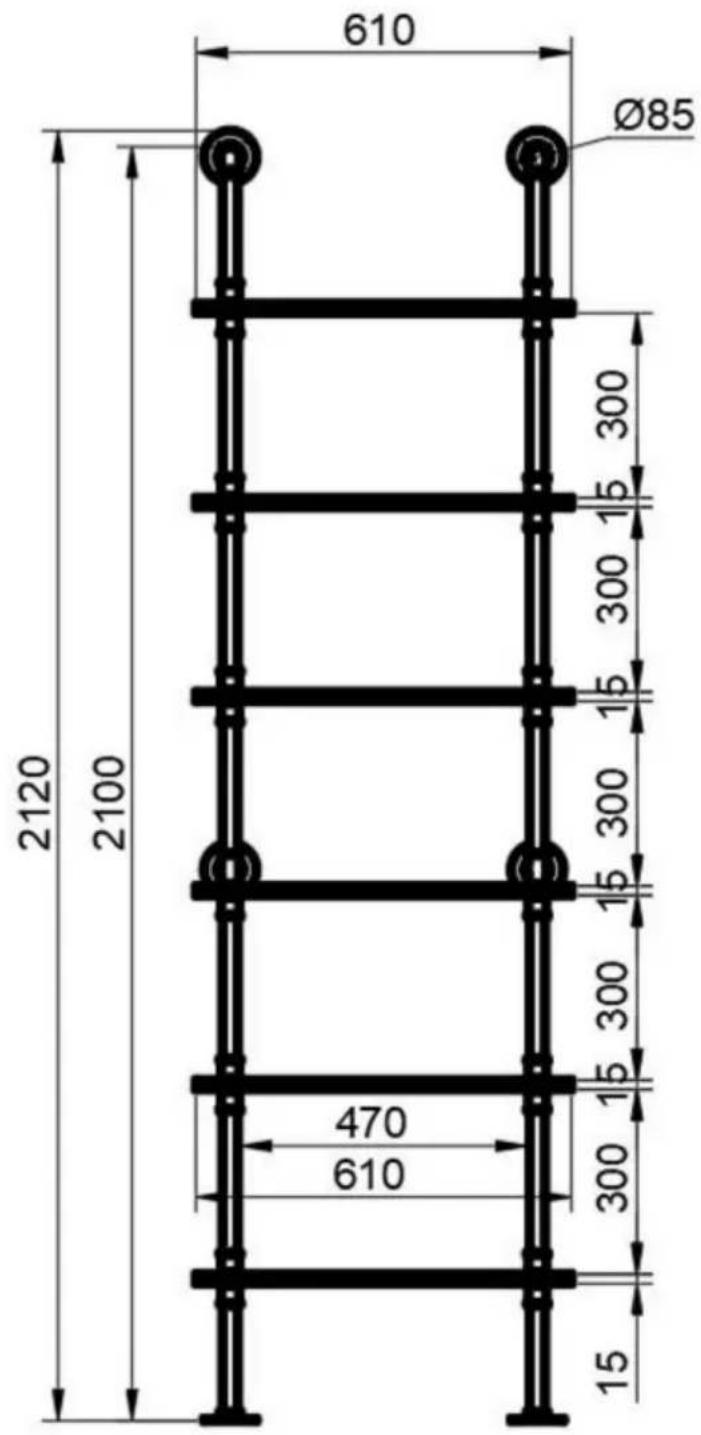

MODEL: WPSR-XM014

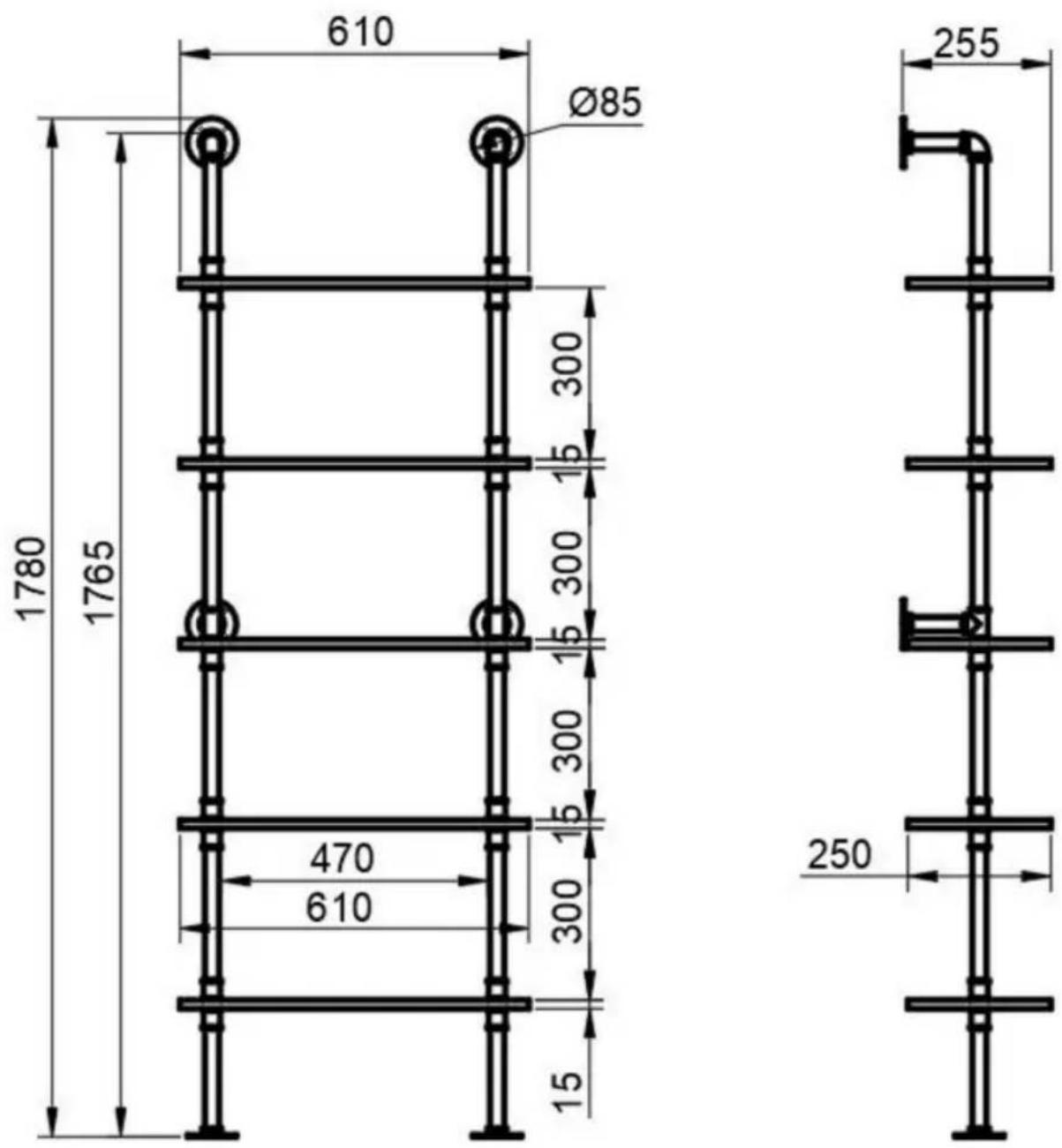

Uwaga: Jednostka liczbową na rysunku jest mm.

Liata czesci

Marka Imie	Zdjęcie	WPSR-XM013		WPSR-XM014
			QT QT I	Dane techniczneDane techniczne

A	Dwukierunkowe zȩcze		/	18	/	22
B	Łokień zȩcze		/	2	/	2
C	Montowanie kołnierz		/	6	/	6
D	Tablica		/	5	/	6
I	Rura		Dt.=38mm	10	Dt.=38mm	12
F	Rura		Dt.=112mm	4	Dt.=112mm	4
G	Rura		Dt.=197mm	4	Dt.=206mm	4
H	Rura			6Dt.=254m=254mm	8
i	Rura		Dt.=234mm	2	Dt.=234mm	2
J	Trojanówne zȩcze		/	2	/	2

Zainstaluj akcesoria

	NazwaOcena	Dane techniczne	ILOŚć zȩjeć
R	Śruba	M5*40mm		24
S Plastikowa turka Rozprészenia		D=8mm		24

MONTAZ POLEK NA RURKI

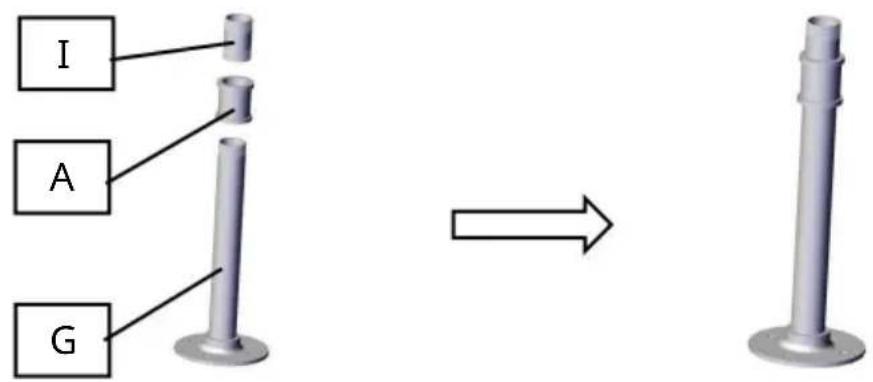

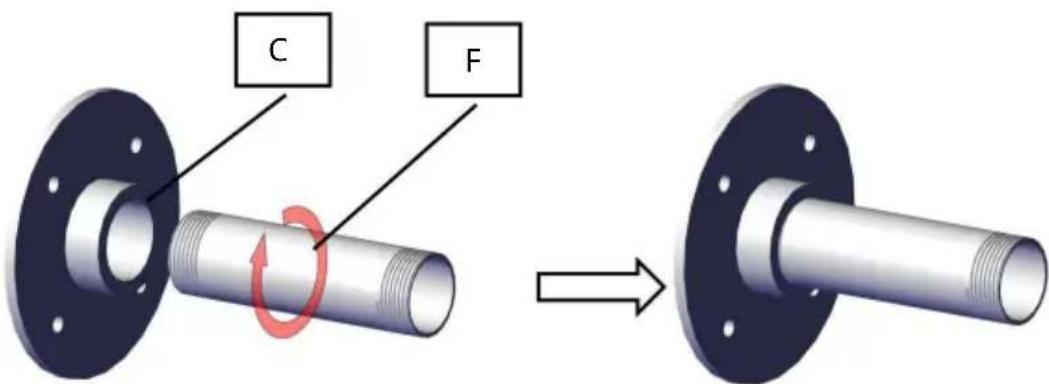

KROK 1. Skrćcić końierz montaźowy C z rurę okraję F. Łacznie 4 grupy.

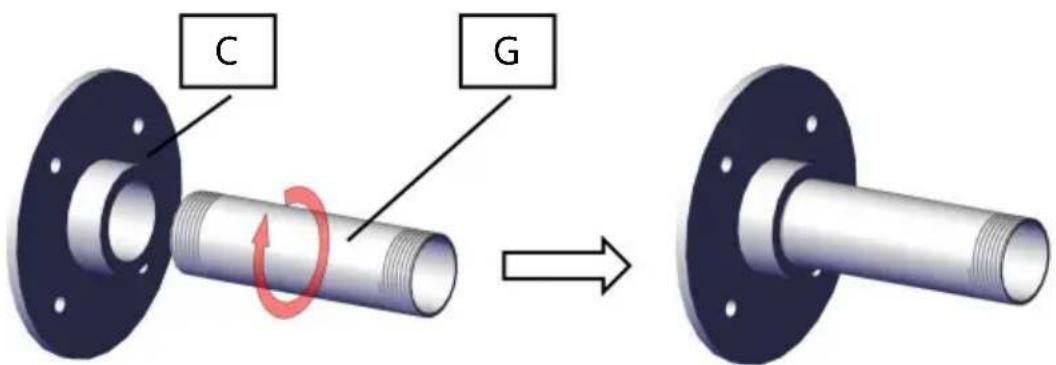

KROK 2. Skrecić końierz montaźowy z rurę G. Łacznie 2 grupy.

KROK 3. Zamontuj Łacznik dwukierunkowy A i rure E w oparciu o komponenty z kroku 2.

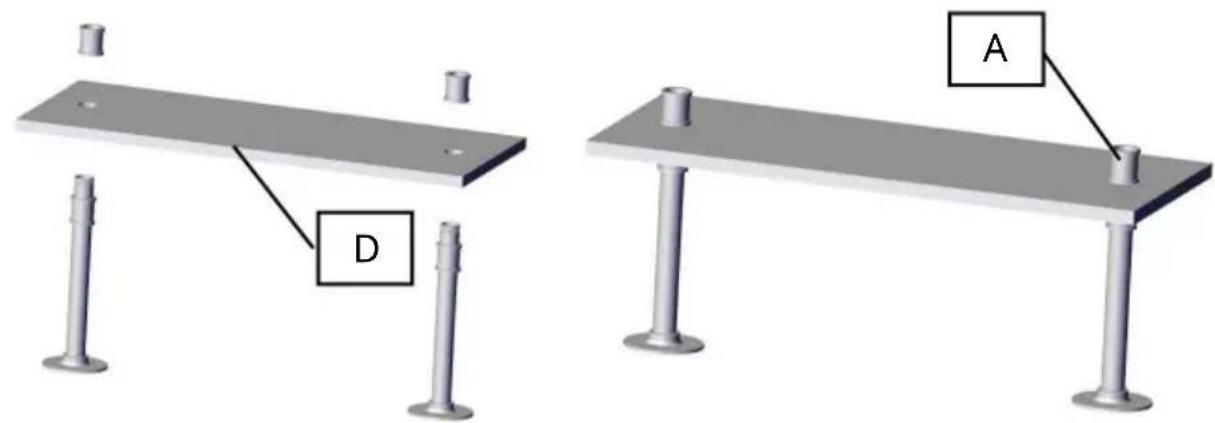

KROK 4. Wóź deskę D i zabezmiecz A.

KROK 5. Zamontuj rure H, a nastepnie wkreć s Ruby A i E.

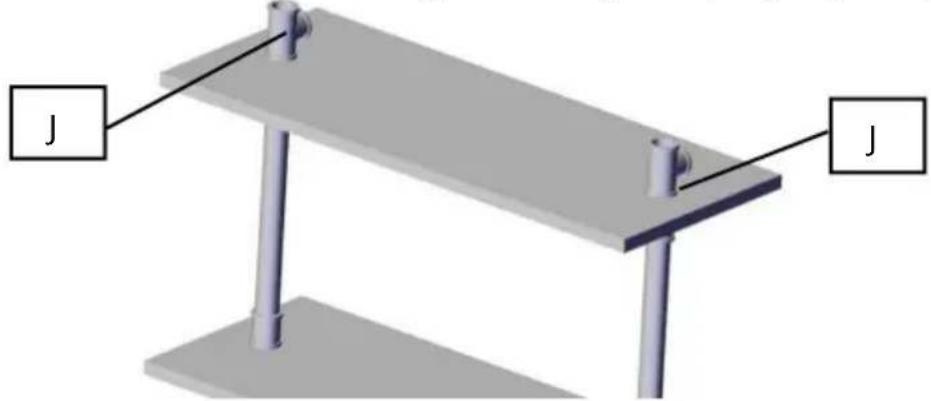

KROK 6. Powtorz krok 4 dwa razy, a następnie przykreć trojnik J.

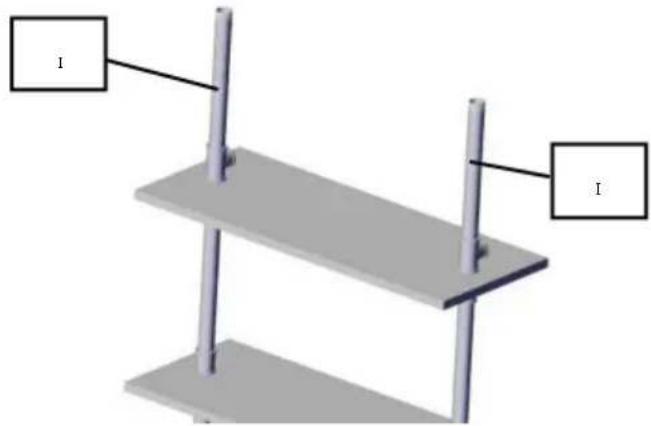

KROK 7. Wkreçaj kolejno turke I.

KROK 8. Wkreć elementy z kroku 1.

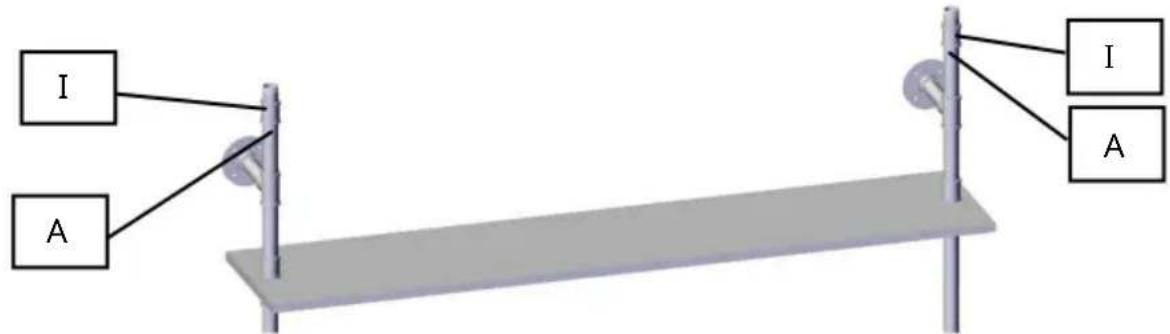

KROK 9. Wkrecić kolejno złacze dwukierunkowe A i rurke E.

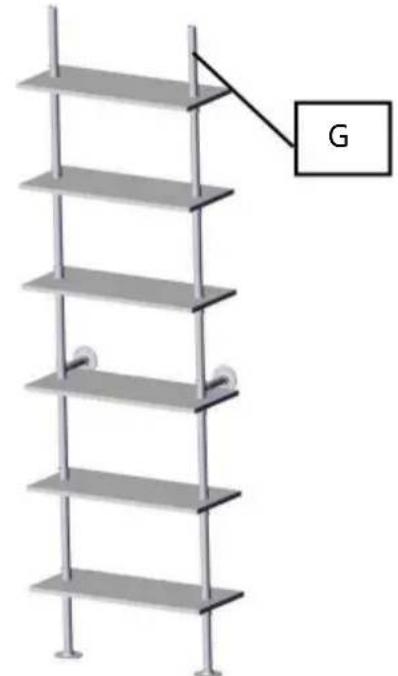

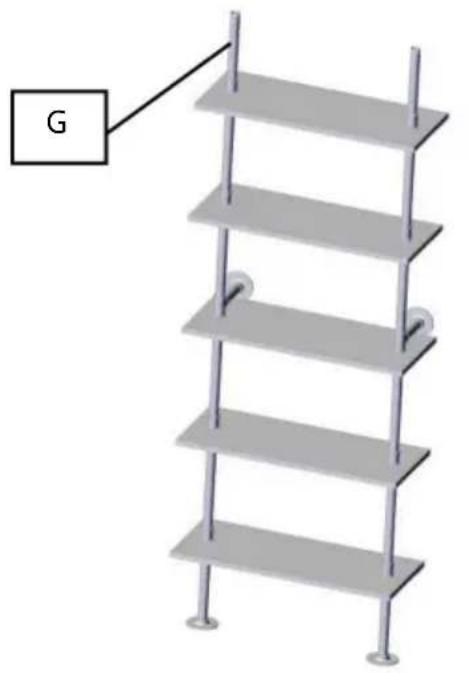

KROK 10. Powtórz Krok 4 i Krok 5, a nastepnie przykreć rure G.

MODEL: WPSR-XM012

MODEL: WPSR-XM013

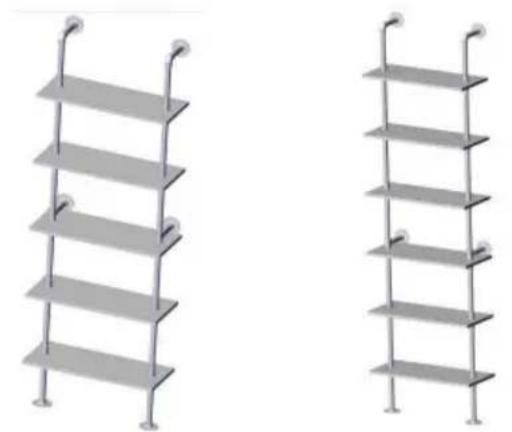

KROK 11. Zamontuj kolankoZNACZE B.

KROK 12. Zainstaluj component krok 1.

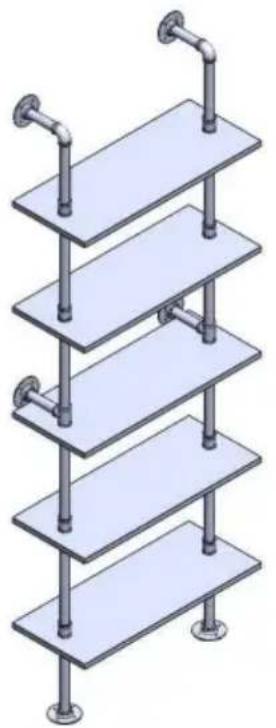

PRZYMOCUJ POŁKI NA RURE DO SCIANY

Uwaga: zaleca sie obecnośc co najmiej jegno asystenta.

KROK 1: Przytoz polki rurowe do sciany i okresl wysokość

chcesz je zainstalować w. Nastepnie uzyj poziomicy, aby upewnić sie, ze deski są wypoziomowane zaznacZYć otwory lokalizacyjne na kołnierzu montaźowym.

FA£SZ

Uwaga: Stępe punkty kołnierza powinny być rozmieszczone po obu stronach rury, aby zapewnić lepsze dzialanie podczas dokrecania Śruby.

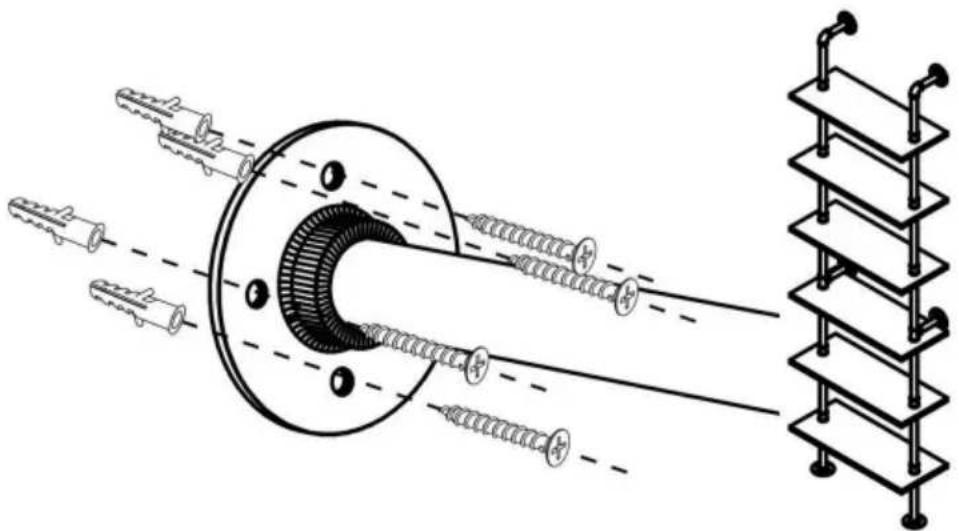

KROK 2: Wywierc otwory w betonowej scianie za pomoczą wiertę udarowej. Rozmiar otworówPokazano poniȩj.(W przypadku montaqu na drewnianej scianie wywierc otwory zwykymi wiertjem.)

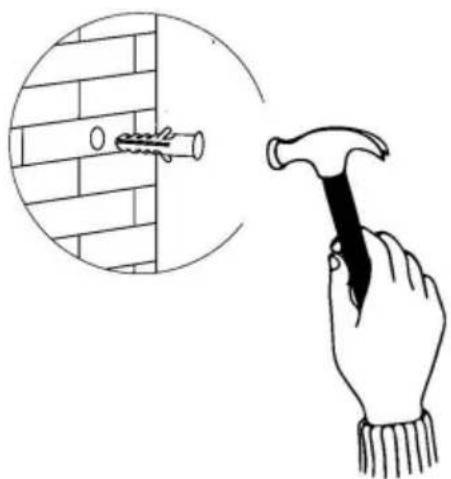

KROK 3: Włód plastikowa turke Rozpreżna do kazdego otworu.

KROK 4: Dla kazdego otworu montażowego zabezmiecz polki ruwec za pomocag wkrętow samogwintujczych.

Producent: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Nowa Południowa Walia 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730
