MANUALE UTENTE WPSR-XM013 Vevor

Supporto technique e certificato di garanzia elettronica www.vevor.com/support

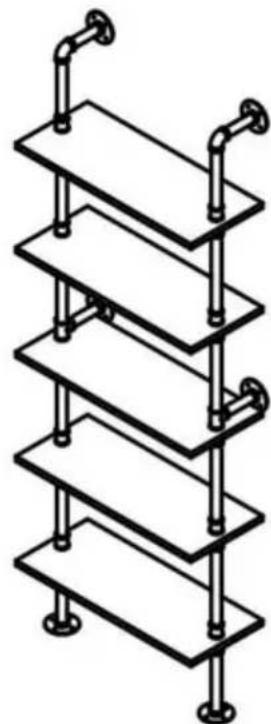

SCAFFALI PER TUBI

MODELLO:WPSR-XM013/WPSR-XM014

Continuiano a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Meta prezzo" o qualsiasi altra espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con nei rispetto ai principali marchi più importanti e non significativa necessariamente copire tutte le categorie di strumenti offerti da nei. Ti ricordiamo

gentilmente di verificare attendamente quando effettui un ordine con nei

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCAFFALI PER TUBI

MODELLO: WPSR-XM013/WPSR-XM014

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattari: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di quello prodotto. La mancata osservanza di queste avventenze eistruzioni possono causare lesioni personali o danni a beni di valore. - Evitare che i bambiniutilizzino il prodotto. E quello prodotto non è un giocattolo. Nonpermettere ai bambini di giocare.

PRECAUZIONI PER L'INSTALLAZIONE

1. Montare solo seguendo queste istruzioni. Un assemblaggio improprio cui create pericoli.
   2.Mantenere l'area di assemblaggio pulita e ben illuminata.
   3.Le funzionalità si applicano solo al prodotto correttamente e completenesse assemblato.
2. Tenere gli astanti lontani dall'area durante l'assemblaggio.
3. Non montare in caso di stanchezza o sotto l'effetto di alcol, droge o farmaci.
   6.Tenere lontano da punti taglienti, lame e altri oggetti.
4. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine,fare riferimento allo schema di assemblaggio di quello manuale.Scartare e分开are tutte le parti in un'area di lavoro pulita.Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

Non posizionare un peso eccessivo sui ripiani dei tubi, potrebbe piegarsi o addirittura deformarsi rompere la tavola, si consiglia di posizionare un peso non superiore a 50 libbre
- I ripiani per tubi sono installati solo su pareti solide, ad esempio pareti in mattoni pieni e muri di cemento. Se gli scaffali per tubi sono installati su pareti in legno, il lo spessore della parete in legno deve essere di almeno 6 cm.

ATTENZIONE:

• Quando si installano i ripiani per tubi, prestare attenzione a mantenere il pannello in posizione orizzontale, in modo da avere una migliorie esperienza nel positioningare gli oggetti. - Questo prodotto è destinato esclusivamente all'installazione interna.

SPECIFICA

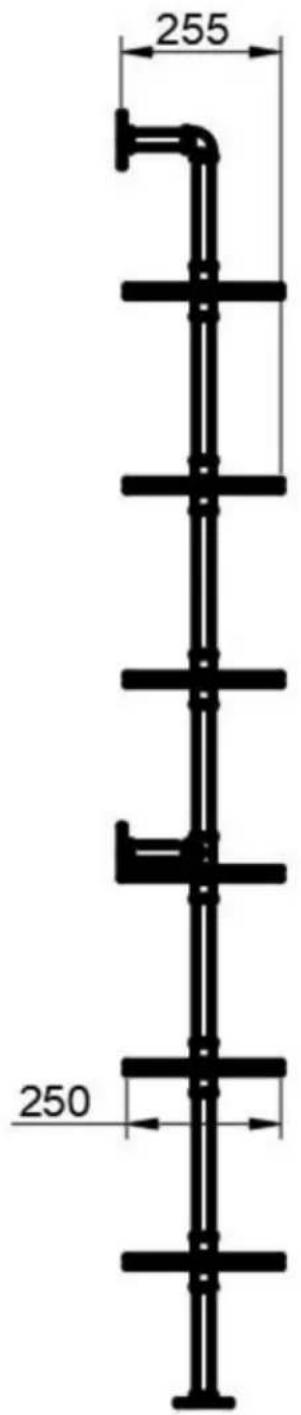

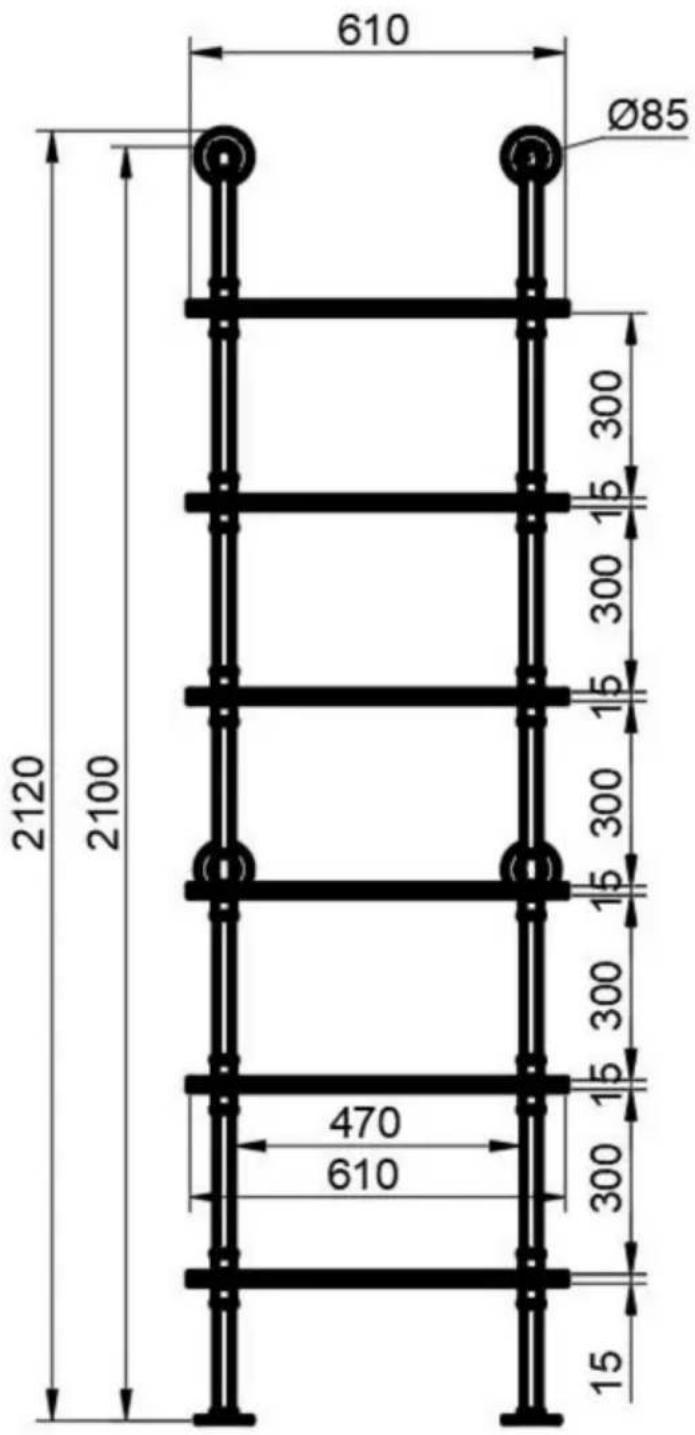

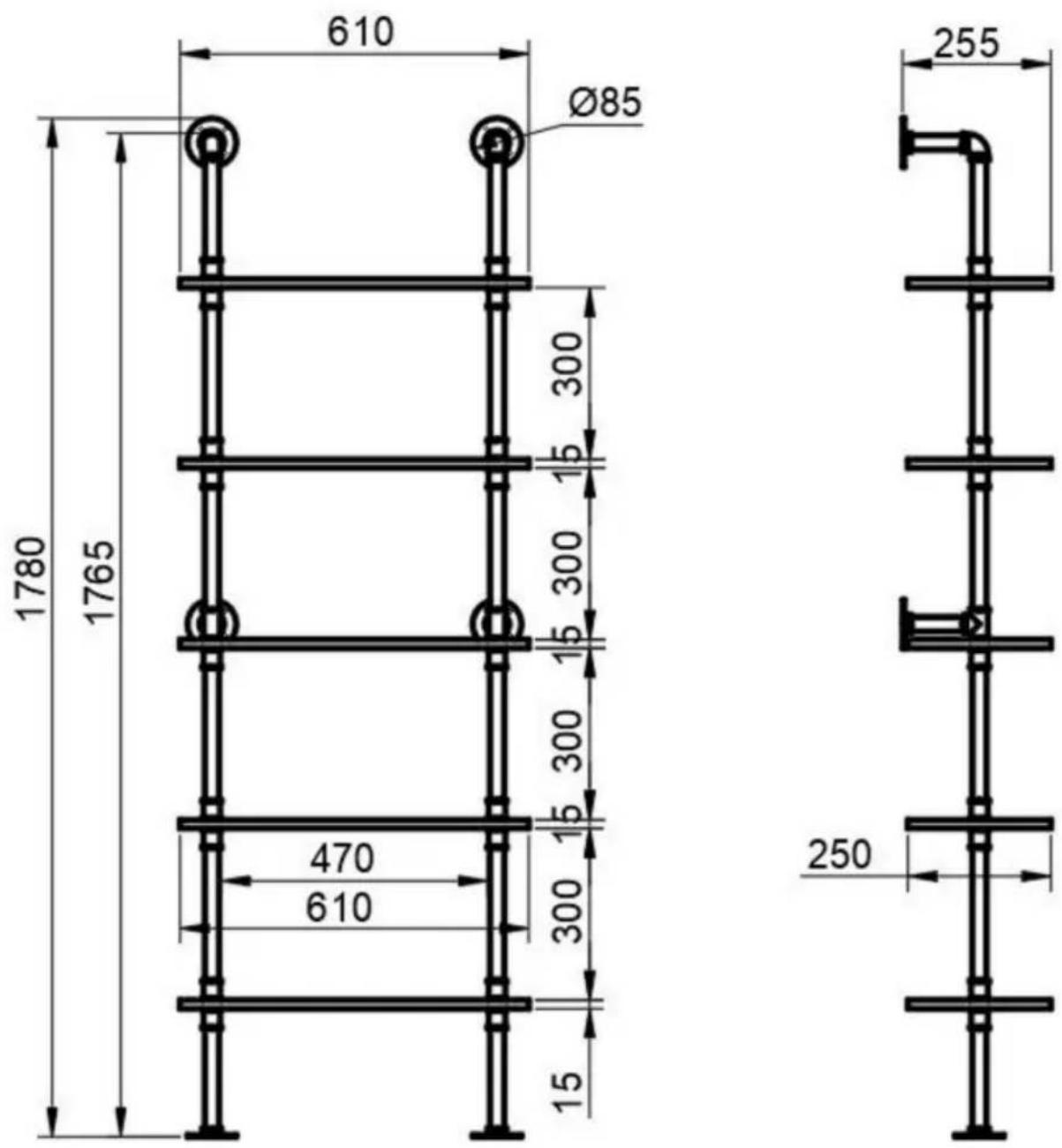

MODELLO: WPSR-XM013

MODELLO: WPSR-XM014

Nota: l'unità numerica nella figura è mm.

Elenco delle parti

Segna	nome Imagine		WPSR-XM013		WPSR-XM014
				QT QT E	SpecificheSpecifiche	E
UN	A due vie connettore		/	18	/	22
B	gomito connettore		/	2	/	2
C	Montaggio flangia		/	6	/	6
D	Asse		/	5	/	6
E	Tubo		L=38 mm	10	L=38 mm	12
F	Tubo		L=112 mm	4	L=112 mm	4
G	Tubo		L=197mm	4	L=206mm	4
H	Tubo			6L=254mlo=254mm	8
	Tubo		L=234mm	2	L=234mm	2
J	Tee connettore		/	2	/	2

Installare gli accessori

Segno	Nome	Specifiche	Immagine QUANTITÀ
R	Vite	M5*40mm
S Tubo di espansione in plastica		D=8 mm	24

MONTAGGIO SCAFFALI TUBO

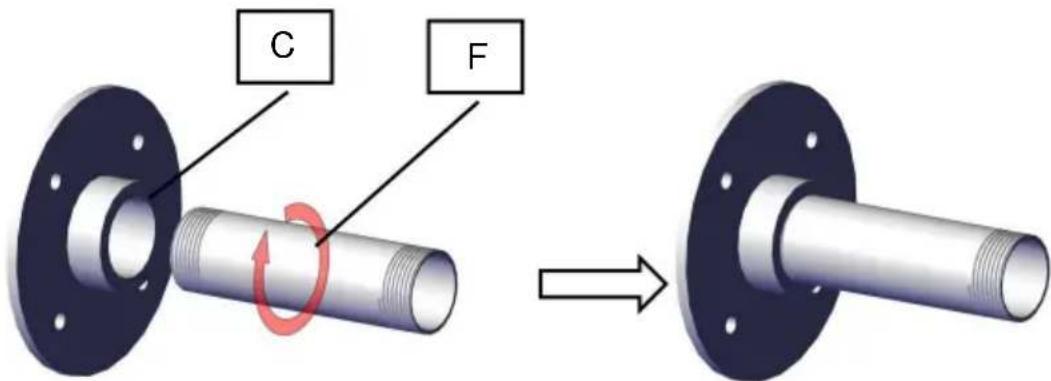

STEP1.Avvitare la flangia di montaggio C insieme al tubo tondo F. 4 gruppi in totale.

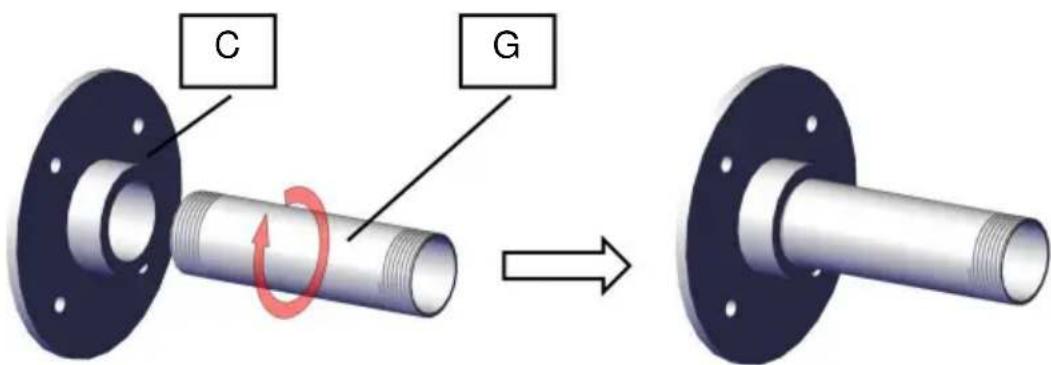

STEP2.Avvitare la flangia di montaggio insieme al tubo G. 2 gruppi in totale.

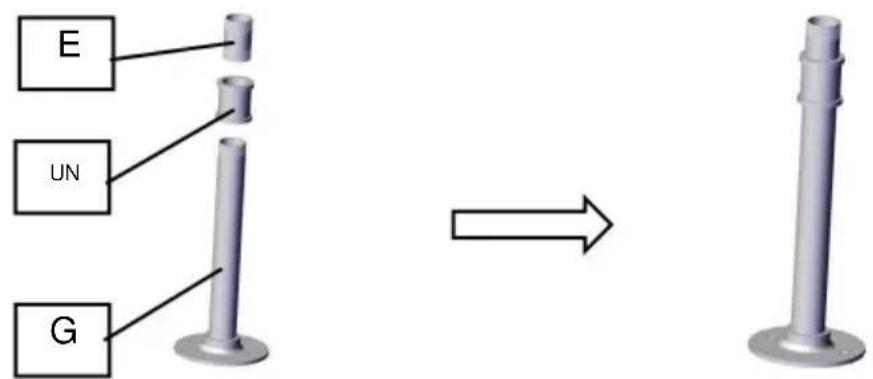

STEP3.Installare il connettore a due vie A e il tubo E in base ai componenti del passaggio 2.

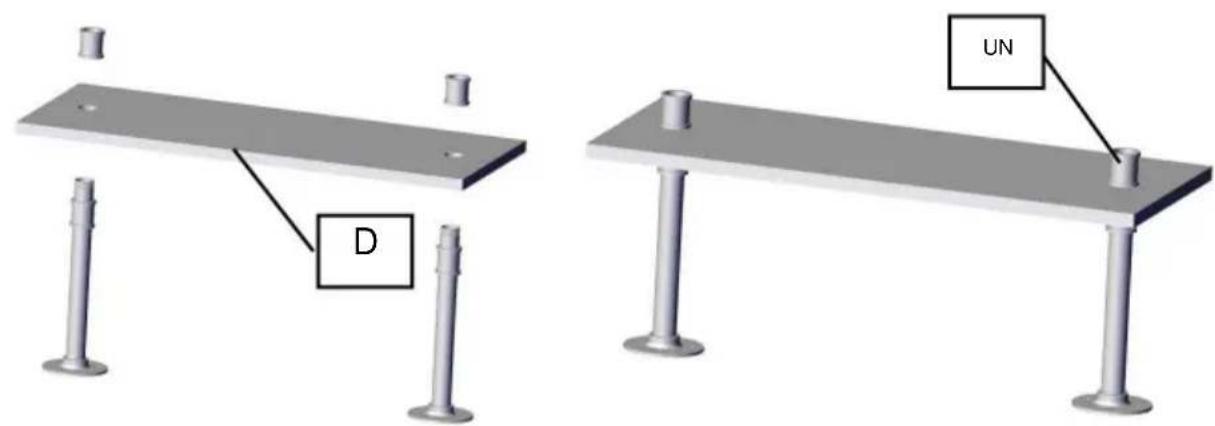

STEP4.Inserire la scheda De fissarla con A.

PASSO 5.Installare il tubo H e poi le viti A ed E..

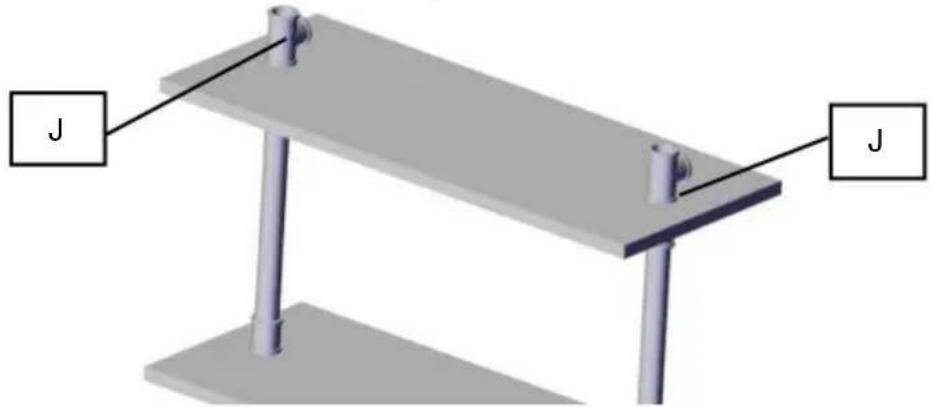

PASSO 6. Ripetere il Passo 4 due volte, quindi avvitare il connettore a T J.

STEP7.Avvitare il tubo I successivement.

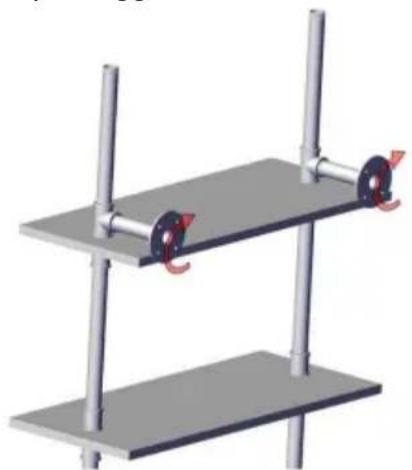

STEP8.Avvitare i componenti del passaggio 1.

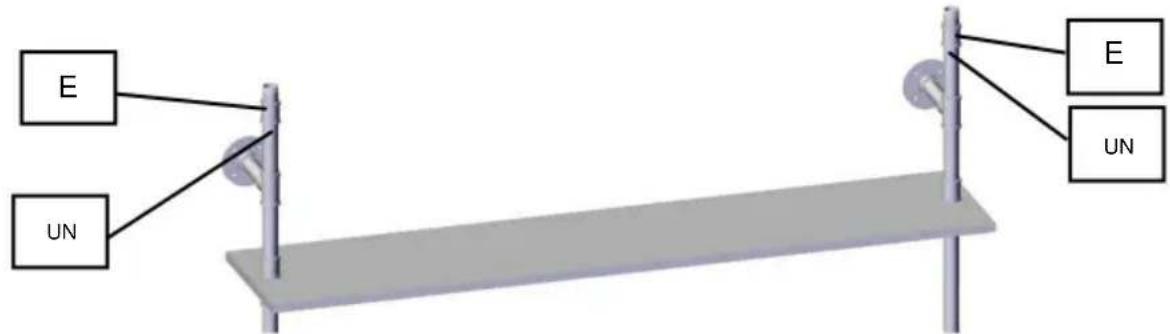

PASSO9.Avvitare successivement il connettore a due vie A e il tubo E.

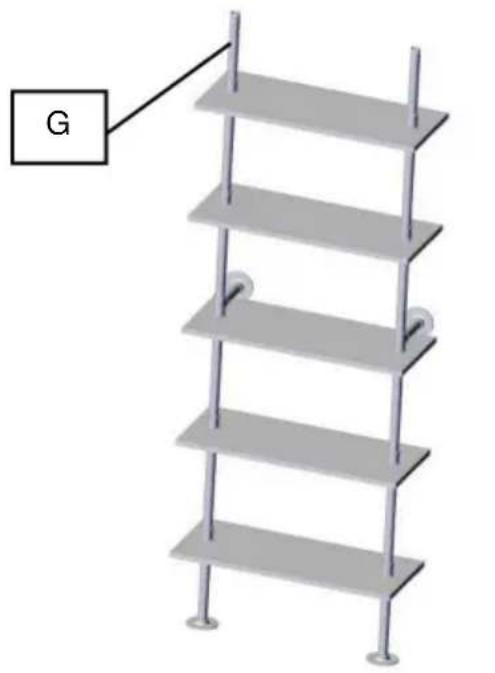

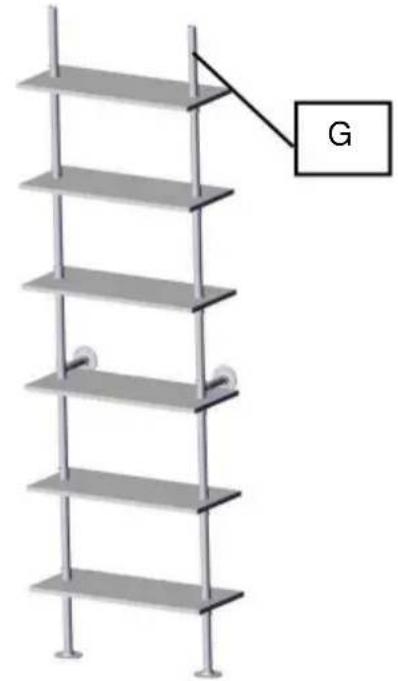

STEP10.Ripetere i passaggi 4 e 5 quindi avvitare il tubo G.

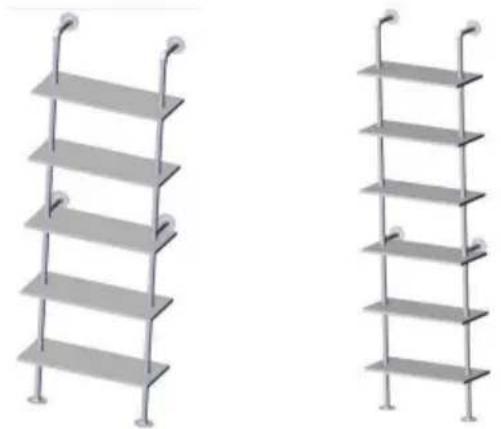

MODELLO: WPSR-XM012

MODELLO: WPSR-XM013

PASSO 11.Installare il gomitocconnettore B.

PASSO12. Installare il componente di passo 1.

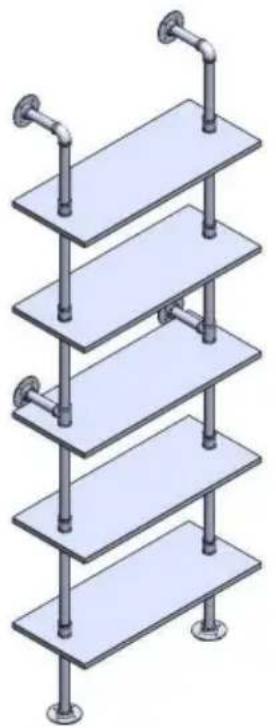

FISSARE GLI SCAFFALI TUBO ALLA PARETE

Nota: si consiglia almeno un assistente.

PASSO 1: Individua i ripiani dei tubi sul muro e determina la tua altezza desidera installerli su. Usa una livella per assicurarti che le ravole siano a livello, quindi contrassegnare i fori di posizione sulla flangia di montaggio.

Giusto

Falso

Nota: I punti fissi della flangia devono essere distribuiti su entrambi i lati del tubo per un migliorare funzionamento del serraggio della vite.

PASSO 2: Praticare dei fori nel muro di cemento con una punta da trapano a percussione. La dimensione dei fori è molto但她 è seguito. (Se montato su una parete di legno, praticare i fori con una comune punta da trapano.)

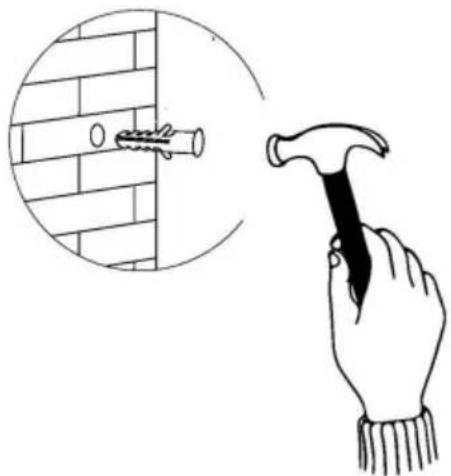

PASSO 3: inseire il tubo di espansione in plastica in ciascun foro.

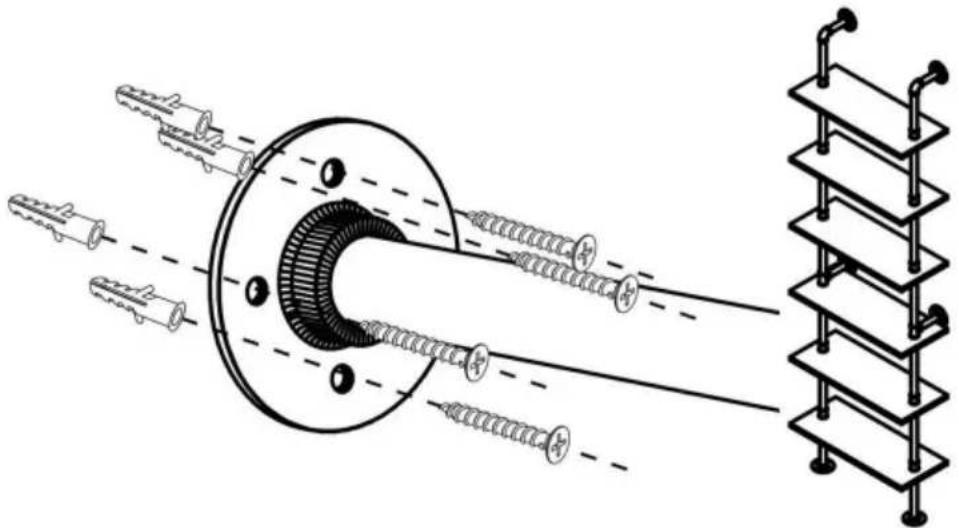

PASSO 4: Per ciascun foro di montaggio, fissare i ripiani dei tubi con viti autofilettanti.

Produture: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

YH CONSULENZA LIMITATA.

Supporto tecnico e certificato di garanzia
