INSTRUKCJA OBSŁUGI SYTCSS11 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI WÓZKÓW UŻYTKOWYCH

MODEL: SYTCSS10 / SYTCSS11

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

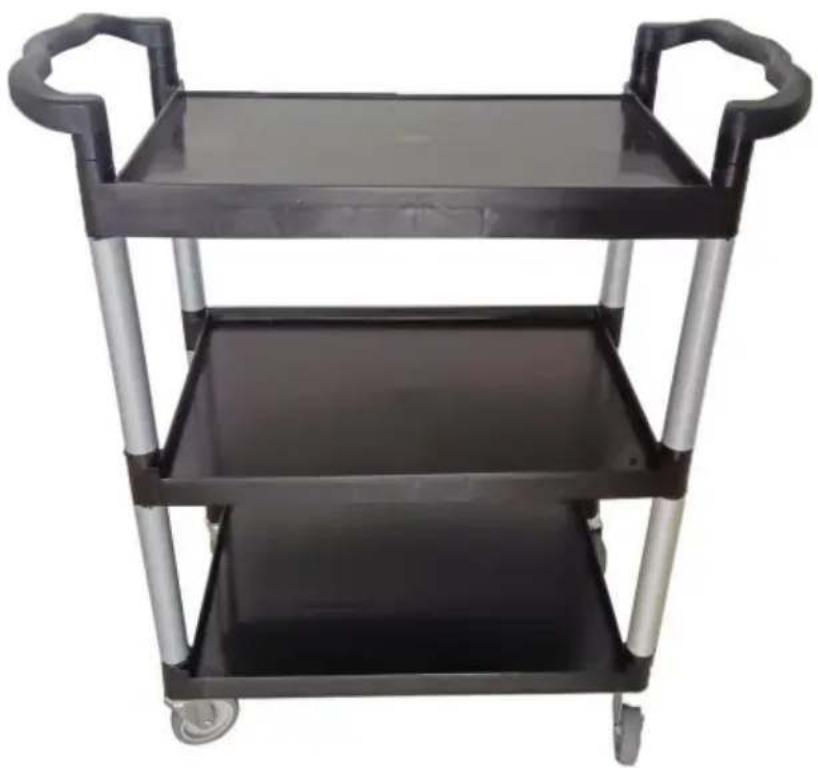

WÓZKI UŻYTKOWE

MODEL: SYTCSS10 / SYTCSS11

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PARAMETRY PRODUKTU

Specyfikacje SYTCSS10		Specyfikacje SYTCSS11
Nośność:	136 kg		226 kgNośność:
Platforma górna Rozmiar:	620*410*60mm	Platforma górna Rozmiar:	Wymiary 790*490*55 mm
Rozmiar kółka:	100mm	Rozmiar kółka:	100mm
Wymiary(Dł. x szer. x wys.):	880*410*990 mm	Wymiary(Dł. x szer. x wys.):	Wymiary: 1060*490*980 mm

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. W przypadku jej nieprzestrzegania może spowodować poważne obrażenia.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może spowodować obrażenia ciała i/lub uszkodzenie mienia
2. Nie należy gromadzić się, będąc zmęczonym lub pod wpływem alkoholu, narkotyków lub lek.
3. Nośność i inne parametry produktu dotyczą wyłącznie produktu całkowicie i Produkt prawidłowo zmontowany.
4. Nie przeciążaj wózka. Zobacz specyfikacje dotyczące ładowności (Rozłożone równomiernie).
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Płyta jest ciężka, zwrócić uwagę na montaż, aby uniknąć jego uszkodzenia, a jeśli to konieczne, znajdź kogoś, kto pomoże Ci przy instalacji.

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY UNIKNAĆ POWAŻNYCH OBRAŻEŃ I ŚMIERCI

NAPIWKI:

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani zbliżać się do niego. ten przedmiot.
2. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
3. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
4. Stosować wyłącznie na płaskich, równych i twardych powierzchniach.
5. Nie przekraczaj podanego udźwigu. Mocno dokręć wszystkie pokrętła.

przed zastosowaniem obciążenia. Bądź świadomy obciążenia dynamicznego! Nagłe obciążenie ruch może chwilowo spowodować nadmierne obciążenie, powodując uszkodzenie produktu.

1. W przypadku długotrwałego przemieszczania się ciężkiego ładunku należy sprawdzić czy śruba jest poluzowana, aby zapobiec drganiom nadwozia podczas ruchu.

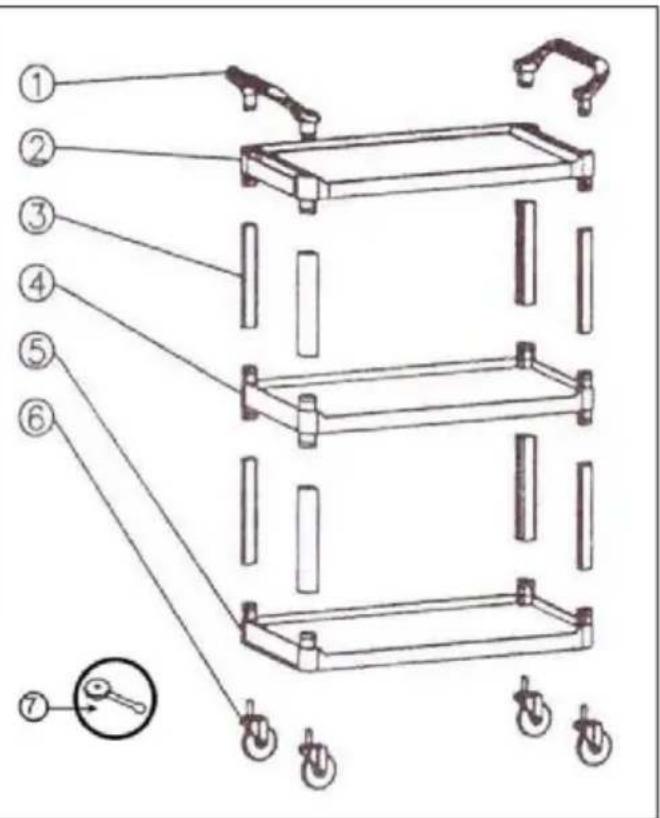

Lista części

KLAWISZ	Opis	ILOŚĆ
1	Uchwyt	2
2	Najwyższa półka	1
3	Pręt aluminiowy	8
4	Półka środkowa	1
5	Półka dolna	1
6	Odlewnik	2
	Kółko z hamulcem 2 SZT.	2
7. MONTAŻ KAPTURA		7

Przed montażem należy: 1. Uważnie przeczytać niniejszą instrukcję. 2. Przygotować gumową młotek (nie jest dołączony). 3. Trzy półki są różne. Zwróć uwagę na mocowania narożne na każdym i dopasuj je do schematu montażu. Upewnij się, że wszystkie półki są skierowane w stronę w ten sam sposób. Upewnij się, że wszystkie połączenia są równe - może być potrzebny gumowy młotek.

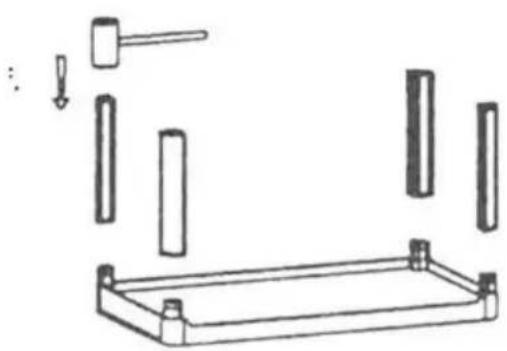

Krok 1. Zaklinuj 4 aluminiowe pręty nad dolną półką.

Krok 2. Zaklinuj środkową półkę na pręcie aluminiowym

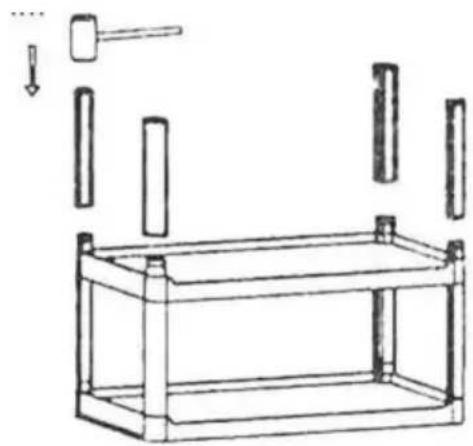

Krok 3. Wsuń pozostałe 4 aluminiowe pręty nad środkową półkę.

Krok 4. Zaklinuj górną półkę.

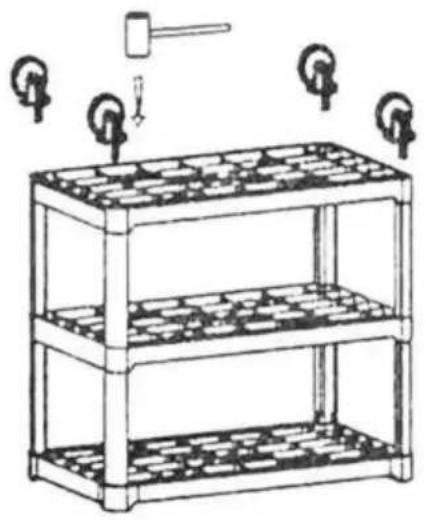

Krok 5. Zaklinuj 4-częściowe kółka.

Krok 6. Odwróć wózek i podłącz 2-częściowy uchwyt.

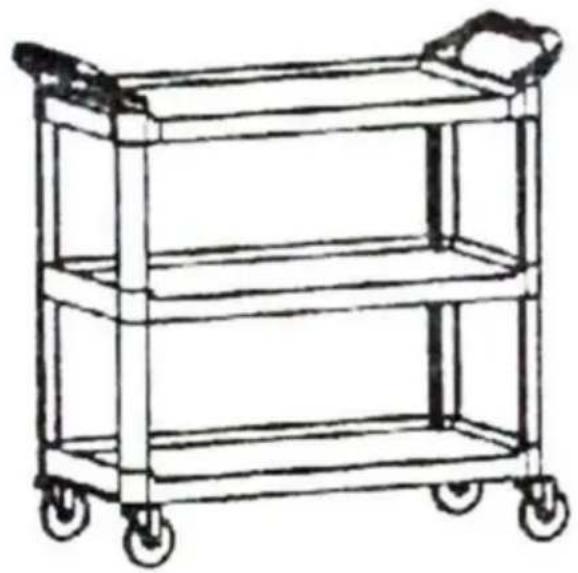

Krok 7. Montaż ukończony.

Do montażu elementów blokujących należy używać miękkiego gumowego młotka. Może to wymagać użycia znacznej siły.

Ustawić GÓRNA PÓŁKĘ i DOLNA PÓŁKĘ tak, aby krótsze krawędzie są po tej samej stronie Wózka.

Umieść ZAŚLEPKĘ MONTAŻOWĄ na wierzchu SŁUPKÓW PIONOWYCH i narożnikach PÓŁKI przed uderzeniem młotkiem, aby uniknąć uszkodzenia.

Podczas uderzania młotkiem należy zmieniać słupki, aby osadzić wszystkie elementy równomiernie. Zapewni to integralność produktu i bezpieczne dopasowanie części.

Dociśnij UCHWYTY, naprzemiennie przesuwając je z jednej strony na drugą, aż do całkowitego siedząc w pozycji.

Umieść kółka z hamulcami w rogach wózka, aby zapewnić najłatwiejszy dostęp do hamulców aktywowanych nogą.

Narzędzia wymagane: śrubokręt krzyżakowy oraz gumowy lub drewniany młotek. Za pomocą młotka uderz części, aby upewnić się, że są prawidłowo osadzone. przed przymocowaniem ich śrubami.
