Typ produktu	Obrotowy czyścik powierzchniowy wysokociśnieniowy do myjki wysokociśnieniowej
Marka	Vevor
Model	QD-XDP08
Maksymalne ciśnienie	4000 PSI (276 bar)
Minimalne wymagane ciśnienie	1500 PSI (104 bar)
Maksymalny przepływ	4 gal/min (15 L/min)
Połączenie	Szybkozłączka z kołnierzem
Dołączone dysze	2 zapasowe dysze
Dołączone akcesoria	Przedłużka (2), taśma teflonowa, O-ringi (duże i małe), igła do czyszczenia
Materiał	Wzmocniony plastik i stal nierdzewna
Zalecane powierzchnie	Beton, asfalt, kostka brukowa, tarasy basenowe
Przybliżone wymiary	30 cm średnicy, 15 cm wysokości
Przybliżona waga	2,5 kg
Konserwacja	Czyścić dysze po każdym użyciu, wymieniać O-ringi w przypadku wycieku, smarować taśmą teflonową
Przechowywanie	W suchym miejscu, poza zasięgiem dzieci
Bezpieczeństwo	Nosić okulary ochronne ANSI Z87.1, nie kierować strumienia w stronę ludzi, nie przekraczać ciśnienia znamionowego
Naprawialność	Dostępne części zamienne: dysze, O-ringi, łożyska, pręty
Gwarancja	Skontaktuj się z obsługą klienta Vevor w przypadku brakujących lub wadliwych części

Często zadawane pytania - QD-XDP08 Vevor

Jak zmontować czyścik powierzchniowy Vevor QD-XDP08?

Odciągnij kołnierz do tyłu na szybkozłączce lancy, wciśnij czyścik na miejsce, a następnie popchnij kołnierz do przodu, aby zablokować. Upewnij się, że kołnierz przesunął się całkowicie do przodu.

Jakie minimalne ciśnienie musi zapewnić moja myjka wysokociśnieniowa?

Czyścik wymaga myjki wysokociśnieniowej o ciśnieniu co najmniej 1500 PSI (104 bar). Dla optymalnej wydajności zalecane jest 2000 PSI.

Co zrobić, jeśli ramię natryskowe nie obraca się?

Nie używać urządzenia. Może to być spowodowane wadą pierścienia sprężystego lub przemieszczeniem. Skontaktuj się z obsługą klienta Vevor w celu uzyskania pomocy.

Jak czyścić zatkane dysze?

Odkręć dysze kluczem 11 mm, przepłucz otwory czystą wodą. W przypadku zatkania użyj dołączonej igły. Podczas montażu nałóż taśmę teflonową na gwint.

Dlaczego występują wycieki w przegubie?

Zazwyczaj jest to spowodowane pękniętym O-ringiem. Wymień go, odkręcając śrubę korpusu kluczem imbusowym 5 mm, włóż nowy O-ring i ponownie dokręć.

Jak uniknąć śladów zarysowań na czyszczonej powierzchni?

Poruszaj się powoli i nie pozostawiaj urządzenia w bezruchu na miękkich powierzchniach. Jeśli pojawią się smugi, wyczyść lub wymień dysze i zmniejsz prędkość.

Jaki sprzęt ochronny powinienem nosić?

Noś zatwierdzone okulary ochronne ANSI Z87.1, antypoślizgowe obuwie i w razie potrzeby maskę przeciwpyłową. Trzymaj części ciała z dala od dysz.

Czy mogę używać tego czyścika na drewnie?

Tak, ale unikaj pozostawiania urządzenia w bezruchu na drewnie, ponieważ może to uszkodzić powierzchnię. Poruszaj się regularnie, aby zapewnić bezpieczne użytkowanie.

Jak przechowywać czyścik po użyciu?

Wyłącz myjkę wysokociśnieniową, odetnij dopływ wody, naciśnij spust, aby uwolnić ciśnienie, odłącz lancę, wytrzyj urządzenie i przechowuj w suchym miejscu.

Gdzie mogę znaleźć części zamienne do QD-XDP08?

Skontaktuj się z obsługą klienta Vevor. Części takie jak dysze, O-ringi, łożyska i pręty są dostępne. Używaj wyłącznie części zalecanych przez producenta.

INSTRUKCJA OBSŁUGI QD-XDP08 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokład zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie pra do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytko powinien uważnie przeczytać instrukcję obsługi.

WSTEP

Gratulujemy zakupu nowej obrotowej myjki powierzchniowej! Możesz być

pewien, że ta myjka została zaprojektowana i skonstruowana z myślą jakości i wydajności. Każdy Komponent został poddany rygorystycznym testom w celu zagwarantowania wysokiego poziomu akceptacji.

Ta myjka powierzchniowa jest przeznaczona do czyszczenia pod wysok ciśnieniem różnych powierzchni zewnętrznych, takich jak beton, asfalt, chodniki z kostki brukowej, pokłady basenowe itp. Podłącz obrotową m powierzchniową do myjki ciśnieniowej, naciśnij spust i idź za nią, aby szybko i skutecznie wyczyścić!

SPECYFIKACJE

Maksymalne ciśnienie (PSI/BAR)	4000 / 276
Min . ciśnienie (PSI/BAR)	15 00 / 104
Maksymalny przepływ Szybkość (gal/min)	4

WAŻNY INFORMACJE DOTYCZĄCE BEZPIECZENSTWA

A OSTRZEŻENIE

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może spowodować poważne obrażenia. lub uszkodzenia mienia

- Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji nie mo objąć wszystkich możliwych warunków ani sytuacji. Podczas korzystania tego narzędzia należy zachować zdrowy rozsądek i ostrożność.

Zawsze zwracaj uwagę na otoczenie i upewnij się, że narzędzie jest używane bezpiecznie.

odpowiedzialnie.

- Nie należy pozwalać na obsługę lub montaż produktu przed zapozna się z niniejszą instrukcją i dokładnym zrozumieniem jego działania.

- Nie modyfikuj tego produktu w żaden sposób. Nieautoryzowane modyfikacje mogą negatywnie wpłynąć na jego działanie i/lub bezpieczeństwo, a także skrócić jego żywotność .

- Istnieją konkretne zastosowania dla dla którego produkt został zaprojektowany.

- Używaj odpowiedniego narzędzia do danej pracy. NIE próbuj zmusza małego sprzętu do wykonywania pracy większego sprzętu przemysłowego Istnieją pewne zastosowania, do których ten sprzęt został...

zaprojektowany. Urządzenie wykona zadanie lepiej i bezpieczniej, spełniając swoje zadanie z wydajnością, do której zostało przeznaczone NIE używaj tego urządzenia do celów, do których nie jest przeznaczony

PRACA OBSZAR BEZPIECZEŃSTWO

- Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pra czystości, suchości, bez zbędnych przedmiotów i dobrze oświetlone. Zagracone, mokre lub ciemne miejsca pracy mogą spowodować obraże Używanie produktu w ograniczonej przestrzeni roboczej może narazić C na niebezpieczeństwo zetknięcia się z innymi narzędziami tnącymi i obracającymi się częściami.

- Nie używaj produktu w miejscach, w których istnieje ryzyko pożaru wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Prod może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

- Nie dopuszczać do kontaktu produktu ze źródłem prądu. Narzędzie i jest izolowane, a kontakt z nimi spowoduje porażenie prądem.

- Podczas obsługi narzędzia należy trzymać dzieci i osoby postronne dala od miejsca pracy. Nie pozwalaj dzieciom dotykać produktu.

- Należy zachować ostrożność w przypadku wszystkich linii energetycznych, obwodów elektrycznych, rur wodociągowych i innych zagrożeń mechanicznych. w miejscu pracy. Niektóre z tych zagrożeń mogą być niewidoczne i w przypadku kontaktu mogą spowodować obrażenia ciała i/lub szkody materialne.

BEZPIECZEŃSTWO OSOBISTE

- Bądź czujny, obserwuj co swoje działania i kieruj się zdrowym rozsądkiem podczas obsługi narzędzia. Nie używaj narzędzia, gdy jeste zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi narzędzia może spowodować poważne obrażenia ciała.

- Ubierz się odpowiednio. Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Trzymaj włosy, Ubrania i rękawice należy no dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy n

uwięzione w ruchomych częściach. Otwory wentylacyjne w narzędziu często zakrywają ruchome części i należy ich unikać.

- W razie konieczności należy stosować odpowiedni sprzęt ochrony osobistej. Stosuj okulary ochronne zgodne z normą ANSI Z87.1 (nie okulary ochronne) z osłonami bocznymi lub, w razie potrzeby, osłonę twarzy. W warunkach pracy w warunkach zapylenia należy nosić mask przeciwpyłową. Należy również nosić antypoślizgowe obuwie ochronne, kask, rękawice i odzież przeciwpyłową. systemy gromadzenia i, w stosownych przypadkach, ochronę słuchu. Dotyczy to wszystkich osób i obszar roboczy.

• Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i stabilność
• Nie używaj narzędzia będąc zmęczonym lub pod wpływem narkotykó alkohol lub leki.
• Przed podłączeniem narzędzia do źródła powietrza, zasilania lub włączeniem należy wyjąć klucze lub nasadki. Klucz lewy lub nasadowy przymocowany do obracającej się części narzędzia może spowodować obrażenia ciała.
• Jeśli to możliwe, zabezpiecz obrabiany przedmiot zaciskami lub imad zamiast dłoni. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia obiema rękami.

CZYSTSZE UŻYCIE I PIELEGNACJA

• Nie zmuszaj sprzątacza. Narzędzia działają lepiej i bezpieczniej, gdy używane zgodnie z przeznaczeniem. Zaplanuj swoją pracę i używaj odpowiedniego narzędzia.
• Przed każdym użyciem i podłączeniem odkurzacza do prądu należy sprawdzić, czy nie występują uszkodzenia części. myjka ciśnieniowa. Dokładnie sprawdź, czy urządzenie będzie działać prawidłowo i wykonywać swoje zadania. Przeznaczenie. Uszkodzone lub zużyte części należy natychmiast wymienić. Nigdy nie używaj odkurzacza z uszkodzo częścią.
• Przechowuj odkurzacz, gdy nie jest używany. Przechowuj go w such bezpiecznym miejscu, poza zasięgiem dzieci. Przed przechowywaniem i ponownym użyciem sprawdź, czy odkurzacz jest w dobrym stanie technicznym.
• Używaj wyłącznie części zamiennych zalecanych przez dystrybutora. Części, które mogą Jeśli środek czyszczący jest odpowiedni do jedneg

środka, może wystąpić ryzyko obrażeń w przypadku jego użycia z inn środkiem czyszczącym.

• Nigdy nie używaj części o niższym ciśnieniu roboczym niż środek czyszczący.
• Nie pozostawiaj urządzenia czyszczącego bez nadzoru, gdy znajduje ono pod ciśnieniem.
• Nie należy obracać urządzenia czyszczącego, gdy jest ono podłączor do myjki ciśnieniowej i znajduje się pod ciśnieniem, aby uniknąć strum wody pod wysokim ciśnieniem, który mógłby spowodować obrażenia cia

SPECYFICZNY DZIAŁANIE OSTRZEŻENIA

• NIE przekraczać znamionowego ciśnienia PSI.
• Podczas obsługi maszyny trzymaj części ciała z dala od głowic dys fartucha.
• NIE podnos urzadzenia z powierzchni ani nie kieruj głowic dyszy w ludzi podczas pracy.
• Należy nosić odpowiedni sprzęt ochronny, w tym okulary ochronne zgodne z normą ANSI Z87.1.
• Stosować wyłącznie na twardych, równych powierzchniach.
• Nie wolno wprowadzać żadnych zmian do tego produktu.
• Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta. używany.
• Nie stosować w obecności dzieci.

Lista części
Kod	Nazwa	Zdjęcie	ILOŚĆ
1	Myjka ciśnieniowa do czyszczenia powierzchni		1
2	Pręt przedłużający		2
3	Taśma teflonowa		1
4	O-ringi( duże )		2
5	Pierścienieuszczelniające(mały)		2
6	Dysze zamienne		2
7	Igła przelotowa		1

PRZYGOTOWANIE I EKSPLOATACJA

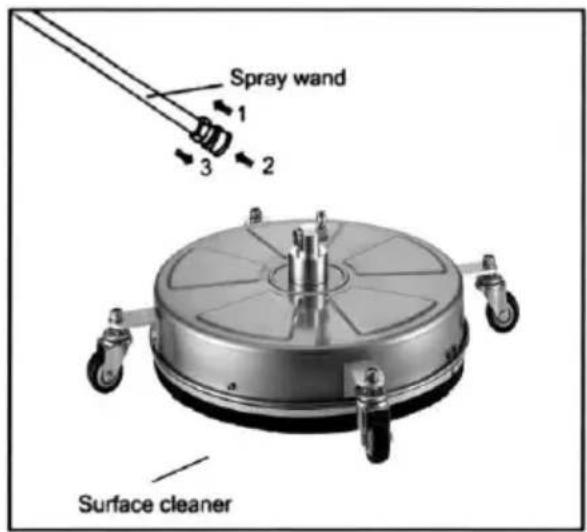

USTAWIĆ- W GÓRE

1. Odciągnij kołnierz na końcu szybkozłącza różdżki.

2. Wsuń środek czyszczący na miejsce.

3. Przesuń kołnierz do przodu, włóż powierzchnię czyszczący i zwolnij kołnierz. Upewnij się, że kołnierz przesuwa się całkowicie do przodu. Pociągnij na środek czyszczący do powierzchni, aby upewnić się, że j bezpiecznie na swoim miejscu.

PRZYGOTOWANIE POWIERZCHNI

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który chcesz wyczyścić.

2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z czyszczonej powierzchni. Uderzenie w jakąkolwiek wystającą przeszkodę podczas pracy spowoduje uszkodzenie Jeśli dojdzie do kontaktu i wyst drgania podczas pracy maszyny, PRZERWIJ czyszczenie i sprawdź bel natryskową.

URUCHOMIENIE

1. Upewnij się, że wszystkie połączenia są bezpieczne.

2. Odblokuj spust pistoletu i naciśnij spust podczas uruchamiania ciśnie Pralka.

3. Woda zacznie płynąć z dysze urządzenia do czyszczenia powierzch Upewnij się,

dysze nie są zatkane, a wzór natrysku jest prawidłowy nie jest chaotic

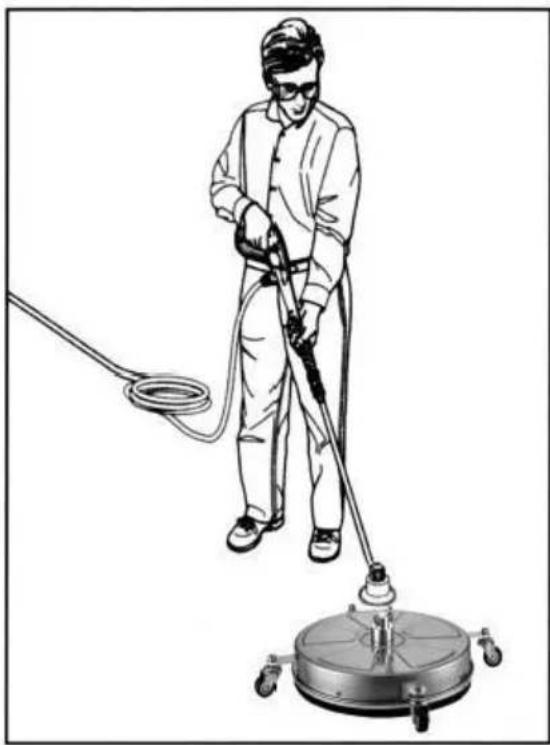

1. Powoli chodzi za urządzeniem, czyszczac w miare postepów. Jeśli pojawią się paski, zwolnij tempo. Nie pozwól maszynie pozostać nieruchomo na miękkich powierzchniach, np. drewnie.

1. Wyłącz myjkę ciśnieniową.

2. Wyłącz dopływ wody.

3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.

4. Odłącz uchwyt myjki ciśnieniowej i wytrzyj urządzenie. Przechowuj urządzenie w suchym miejscu.

PO KAŻDYM UŻYCIU

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i przygotowania go do pracy. i następnego użycia.

- Usuń brud i ciała obce spod obudowy i kółek. W razie konieczności należy umyć środek czyszczący za pomocą ściereczki lub gąbki, a następnie spłukać go bieżącą woda.

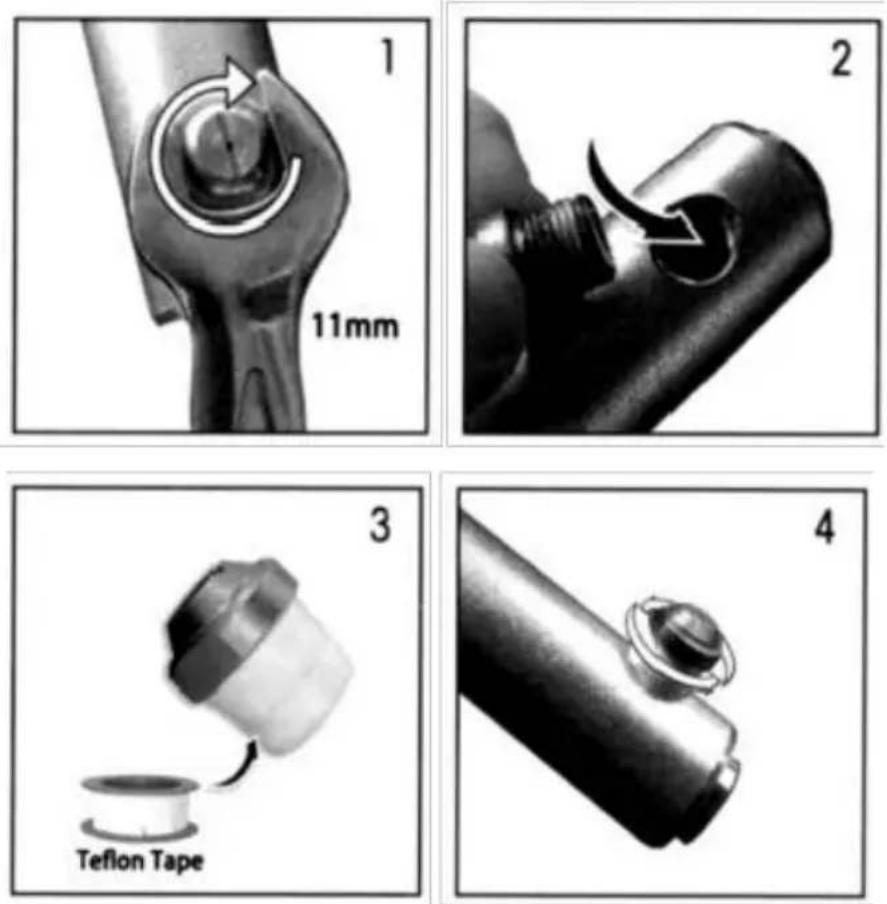

- Sprawdź, czy nie ma luźnych części i czy nie ma uszkodzeń. Dysza CZYSZCZENIE & WYMIANA

1. Zdjać dysze odpowiednim kluczem (11 mm)

2. Przepłucz otwory czystą woda, aby usunąć zanieczyszczenia.

3. Przykryj gwint dyszy przymocowaną taśma teflonową.

4. Wyrównaj otwór dyszy i zamontuj dysze ponownie na belce natrysk

Dokreć je mocno.

Notatka: Jeżeli dysza jest trudna do usunięcia, Przed zdjęciem należy podgrzać je gorącym powietrzem.

SZCZYT KONSERWACJA

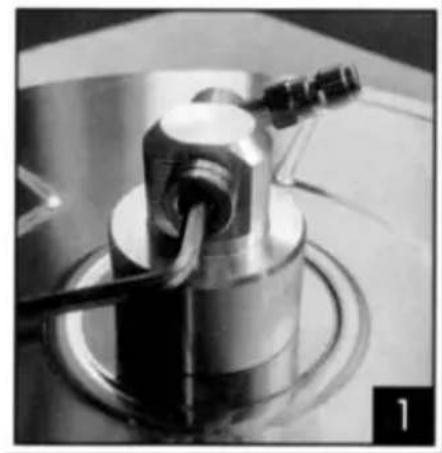

Jeśli połączenie obrotowe przecieka, należy wymienić pierścienie uszczelniające.

Proszę zapoznać się z poniższymi krokami:

1. Wykręć śrubę z korpusu za pomocą klucza imbusowego 5 mm.
2. Wymień oryginalną, uszkodzoną uszczelkę typu o-ring na nowa.
3. Za pomocą klucza imbusowego 5 mm zamontuj ponownie śrube.

NIE.	Nazwa	Ilość	NIE.	Nazwa	Ilość
1	Obudowa wału	1	9	Pierścień osadczy wału D15	1
2	Pierścień uszczelniający 40,94*2,62	1	10	Kołnierz dystansowy	1
3	Sprężyna ściskająca	1	11	Łożysko kulkowe głęboko rowkowe S6302RS	2
4	Pierścień uszczelniający 5,28*1,78	2	12	Pralka	1
5	Piasta napędowa zkołnierzem	1	13	Wał	1
6	Zaślepka wału	1	14	Pralka	1
7	Pierścień uszczelniający 14,2*2,4	1	15	Pierścień osadczy do otworu	1
8	Tuleja	1

ROZWIĄZYWANIE PROBLEMÓW
PROBLEM	PRAWDOPODOBNY PRZYCZYNA	POPRAWCZY DZIAŁANIE
Brakujące części	Uszkodzony pakiet	Aby uzyskać pomoc,skontaktuj się z naszymBiurem Obsługi Klienta .
Niewystarczający czyszczenie moc	Nie wystarczająco dużo PSI z myjka ciśnieniowa	Upewnij się, że jednostka produkuje minimum myjka ciśnieniowa 2000 PSI .
	Zatkana lub zużyta dysza	Wyczyść lub wymień dysze
Belka natryskowanie obraca się	Uszkodzony, pierścier osadczy wybity	Nie używać!Aby uzyskać pomoc,skontaktuj się z naszymBiurem Obsługi Klienta .
	Nietrwały połączenie listwa natryskowa odpadła
	Wadliwe uszczelnienie, woda strzelanie z obrotnicy
Nadmierne wibracje środkado czyszczenia powierzchni	Dysza zatkany	Wyczyść lub wymień dysze
Smugi w czyszczeniu	Dysza zatkany	Wyczyść lub wymień dysze
	Czyszczenie zbyt szybkie	Powolny w dół tempo .
Szczyt przecieki	Pierścień uszczelniający jest uszkodzony	Proszę zapoznać się z instrukcją .
