QD-XDP08 - Hochdruckreiniger Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruck-Rotationsflächenreiniger für Hochdruckreiniger
Marke	Vevor
Modell	QD-XDP08
Maximaldruck	4000 PSI (276 bar)
Erforderlicher Mindestdruck	1500 PSI (104 bar)
Maximaler Durchfluss	4 gal/min (15 L/min)
Anschluss	Schnellkupplung mit Klemmring
Enthaltene Düsen	2 Ersatzdüsen
Mitgeliefertes Zubehör	Verlängerungsstangen (2), Teflonband, O-Ringe (groß und klein), Durchstechnadel
Material	Verstärkter Kunststoff und Edelstahl
Empfohlene Oberflächen	Beton, Asphalt, Pflastersteine, Poolterrassen
Maße ca.	30 cm Durchmesser, 15 cm Höhe
Gewicht ca.	2,5 kg
Wartung	Düsen nach jedem Gebrauch reinigen, O-Ringe bei Undichtigkeit ersetzen, mit Teflonband schmieren
Lagerung	An einem trockenen Ort, außerhalb der Reichweite von Kindern
Sicherheit	Tragen Sie eine ANSI Z87.1 Schutzbrille, richten Sie den Strahl nicht auf Personen, überschreiten Sie nicht den Nenndruck
Reparierbarkeit	Ersatzteile verfügbar: Düsen, O-Ringe, Lager, Stangen
Garantie	Kontaktieren Sie den Vevor-Kundendienst bei fehlenden oder defekten Teilen

Häufig gestellte Fragen - QD-XDP08 Vevor

Wie montiere ich den Vevor QD-XDP08 Oberflächenreiniger?

Ziehen Sie die Klemmhülse am Schnellanschlussende der Lanze nach hinten, setzen Sie den Oberflächenreiniger ein, schieben Sie die Klemmhülse nach vorne, um sie zu verriegeln. Stellen Sie sicher, dass die Klemmhülse vollständig nach vorne gleitet.

Welchen Mindestdruck muss mein Hochdruckreiniger liefern?

Der Oberflächenreiniger benötigt einen Hochdruckreiniger mit mindestens 1500 PSI (104 bar). Für optimale Leistung werden 2000 PSI empfohlen.

Was tun, wenn der Sprühbalken nicht rotiert?

Verwenden Sie das Gerät nicht. Dies kann durch einen defekten Sprengring oder eine Verlagerung verursacht werden. Kontaktieren Sie den Vevor-Kundendienst für Hilfe.

Wie reinige ich verstopfte Düsen?

Schrauben Sie die Düsen mit einem 11-mm-Schlüssel ab, spülen Sie die Löcher mit klarem Wasser. Bei Verstopfung verwenden Sie die mitgelieferte Durchstechnadel. Für den Zusammenbau Teflonband auf das Gewinde auftragen.

Warum tritt am Drehpunkt Wasser aus?

Dies liegt in der Regel an einem defekten O-Ring. Ersetzen Sie ihn, indem Sie die Gehäuseschraube mit einem 5-mm-Inbusschlüssel lösen, einen neuen O-Ring einsetzen und wieder festschrauben.

Wie vermeide ich Kratzspuren auf der gereinigten Oberfläche?

Bewegen Sie sich langsam vorwärts und lassen Sie die Maschine nicht auf weichen Oberflächen stehen. Treten Streifen auf, reinigen oder ersetzen Sie die Düsen und reduzieren Sie Ihre Geschwindigkeit.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie eine Schutzbrille nach ANSI Z87.1, rutschfeste Schuhe und ggf. eine Staubmaske. Halten Sie Körperteile von den Düsen fern.

Kann ich diesen Reiniger auf Holz verwenden?

Ja, vermeiden Sie jedoch, die Maschine auf Holz stehen zu lassen, da dies Schäden verursachen könnte. Bewegen Sie sich gleichmäßig für eine sichere Anwendung.

Wie lagere ich den Reiniger nach Gebrauch?

Schalten Sie den Hochdruckreiniger aus, unterbrechen Sie die Wasserversorgung, betätigen Sie den Abzug, um den Druck abzulassen, trennen Sie den Griff, wischen Sie das Gerät ab und lagern Sie es an einem trockenen Ort.

Wo finde ich Ersatzteile für den QD-XDP08?

Kontaktieren Sie den Vevor-Kundendienst. Teile wie Düsen, O-Ringe, Lager und Stangen sind erhältlich. Verwenden Sie nur vom Hersteller empfohlene Teile.

BEDIENUNGSANLEITUNG QD-XDP08 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen

Rotationsoberflächenreinigers! Sie können sicher sein, dass dieser Reiniger mit Blick auf Qualität und Leistung konstruiert und entwickelt wurde. Jede Komponente wurde strengen Tests unterzogen, um eine hohe Akzeptanz sicherzustellen.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener Außenflächen wie Beton, Asphalt, Gehwege aus Pflastersteinen, Pooldecks usw. konzipiert. Schließen Sie den rotierenden Oberflächenreiniger an Ihren Hochdruckreiniger an, betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reinigen.

SPEZIFIKATIONEN

Max . Druck (PSI/BAR)	4000 / 276
Min . Druck (PSI/BAR)	15 00 / 104
Max . Durchfluss Rate (gal/min)	4

WICHTIGE SICHERHEITSHINWEISE

A WARNUNG

Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller Anweisungen kann zu schweren Verletzungen oder Sachschäden führen.

• Die Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle möglichen Bedingungen oder Situationen abdecken. Gehen Sie bei der Verwendung dieses Werkzeugs mit gesundem Menschenverstand und Vorsicht vor.

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug sicher und

verantwortungsbewusst verwendet wird.

- Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bevor sie dieses Handbuch gelesen und die Funktionsweise vollständig verstanden haben.

- Nehmen Sie an diesem Produkt keinerlei Änderungen vor. Unbefugte Änderungen können die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts verkürzen.

- Es gibt spezielle Anwendungen, für die das Produkt entwickelt wurde.

- Verwenden Sie das richtige Werkzeug für die jeweilige Arbeit. Versuchen Sie NICHT, kleine Geräte dazu zu zwingen, die Arbeit größerer Industriegeräte zu übernehmen. Es gibt bestimmte Anwendungen, für die diese Geräte entworfen wurden. Bei der vorgesehenen Kapazität erledigt es die Arbeit besser und sicherer. Verwenden Sie dieses Gerät NICHT für einen Zweck, für den es nicht vorgesehen ist.

SICHERHEIT IM ARBEITSBEREICH

- Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken, aufgeräumt und gut beleuchtet. Unordnung, Nässe oder Dunkelheit können zu Verletzungen führen. Bei der Verwendung des Produkts in engen Arbeitsbereichen können Sie sich gefährlich nahe an anderen Schneidwerkzeugen und rotierenden Teilen befinden.

- Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Das Produkt kann Funken erzeugen, die die brennbaren Flüssigkeiten, Gase oder Stäube entzünden.

- Bringen Sie das Produkt nicht mit einer elektrischen Quelle in Berührung. Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

- Halten Sie Kinder und unbeteiligte Personen während der Arbeit mit dem Gerät vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, mit dem Produkt zu hantieren.

- Achten Sie auf alle Stromleitungen, Stromkreise, Wasserleitungen und andere mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können vor Ihrem Blick verborgen sein und bei Kontakt zu Verletzungen und/oder Sachschäden führen.

PERSÖNLICHE SICHERHEIT

- Bleiben Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie gesunden Menschenverstand beim Bedienen des Werkzeugs. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen des Werkzeugs kann zu schweren Verletzungen führen.

- Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung,

baumelnde Gegenstände oder Schmuck. Halten Sie Ihr Haar, Ihre Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen eingeklemmt werden. Lüftungsöffnungen am Werkzeug verdecken oft bewegliche Teile und sollten vermieden werden.

- Tragen Sie bei Bedarf die entsprechende persönliche Schutzausrüstung. Verwenden Sie eine ANSI Z87.1-konforme Schutzbrille (keine Schutzbrille mit Seitenschutz) oder, falls erforderlich, einen Gesichtsschutz. Verwenden Sie eine Staubmaske bei staubigen Arbeitsbedingungen. Verwenden Sie auch rutschfeste Sicherheitsschuhe, Schutzhelm, Handschuhe, Staubsammelsysteme und Gehörschutz, wenn nötig. Dies gilt für alle Personen im Arbeitsbereich.

- Überstrecken Sie sich nicht. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht.

- Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

- Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Druckluft- oder Stromversorgung anschließen oder einschalten. Ein in einem rotierenden Werkzeugteil steckender Schraubenschlüssel oder Schlüssel kann zu Verletzungen führen.

- Sichern Sie das Werkstück nach Möglichkeit mit Klemmen oder einem Schraubstock statt mit der Hand. Diese Sicherheitsvorkehrung ermöglicht die ordnungsgemäße Bedienung des Werkzeugs mit beiden Händen.

REINIGER VERWENDUNG UND PFLEGE

- Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie bestimmungsgemäß verwendet werden. Planen Sie Ihre Arbeit und verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe.

- Überprüfen Sie vor jedem Gebrauch und vor dem Anschluss des Reinigers an einen Hochdruckreiniger. Überprüfen Sie sorgfältig, ob der Reiniger ordnungsgemäß funktioniert und seine bestimmungsgemäße Funktion erfüllt. Ersetzen Sie beschädigte oder verschlissene Teile umgehend. Betreiben Sie den Staubsauger niemals mit einem beschädigten Teil.

- Lagern Sie den Reiniger, wenn er nicht in Gebrauch ist. Bewahren Sie ihn an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf. Überprüfen Sie den Reiniger vor der Lagerung und Wiederverwendung auf einwandfreien Zustand.

• Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden. Teile, die für einen Reiniger geeignet sind, können bei der Verwendung mit einem anderen Reiniger eine Verletzungsgefahr darstellen.
• Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger.
• Lassen Sie den Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht.
• Drehen Sie den Reiniger nicht um, wenn er durch den Anschluss an einen laufenden Hochdruckreiniger unter Druck steht, um zu vermeiden, dass Wasser mit hohem Druck herausspritzt und dabei Verletzungen verursacht werden könnten.

SPEZIFISCHE BETRIEBSWARNHINWEISE

• Überschreiten Sie NICHT die angegebene PSI-Kapazität.
• Halten Sie beim Betrieb der Maschine Körperteile von den Düsenköpfen und vom Rand fern.
• Heben Sie die Maschine während des Betriebs NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen.
• Tragen Sie die richtige Sicherheitsausrüstung, einschließlich einer nach ANSI Z87.1 zugelassenen Schutzbrille.
• Nur auf harten, ebenen Oberflächen verwenden.
• An diesem Produkt dürfen keine Änderungen vorgenommen werden.
• Es dürfen nur vom Hersteller gelieferte Aufsätze und/oder Adapter verwendet werden.
• Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

Teileliste
Code	Name	Bild	MENGE.
1	Hochdruckreiniger-Oberflächenreiniger		1
2	Verlängerungsstange		2
3	Teflonband		1
4	O-Ringe ( groß )		2
5	O-Ringe ( klein)		2
6	Ersatzdüsen		2
7	Durchgangslochnadel		1

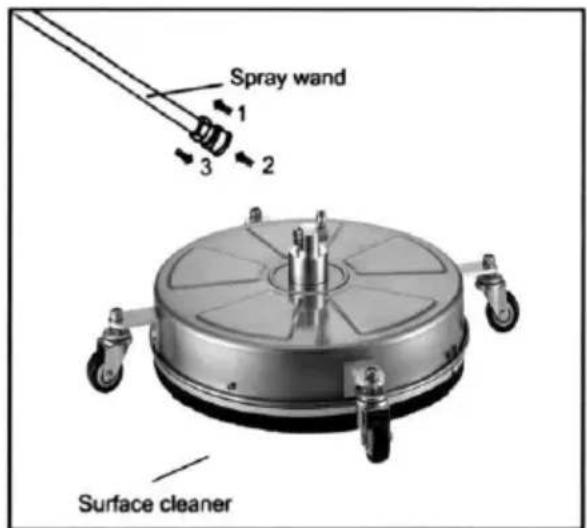

VORBEREITUNG & BEDIENUNG

SATZ- HOCH

1. Kragen am Schnellanschlussende zurückziehen des Zauberstabs.
2. Drücken Sie den Oberflächenreiniger an seinen Platz.
3. Den Kragen nach vorne schieben, die Einführfläche Reiniger und Entriegelungskragen. Stellen Sie sicher, dass die Kragen gleitet ganz vorne. Ziehen auf Oberflächenreiniger, um sicherzustellen, dass es sich an seinem Platz.

OBERFLÄCHENVORBEREITUNG

1. Entfernen Sie alle losen Rückstände aus dem zu reinigenden Bereich.
2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinigen, die aus der zu reinigenden Oberfläche herausragen. Das Auftreffen auf erhöhtes Hindernis während des Betriebs beschädigt. Wenn es zu einem Kontakt kommt und beim Betrieb der Maschine Vibrationen auftreten, brechen Sie die Reinigung ab und überprüfen Sie die Sprühleiste.

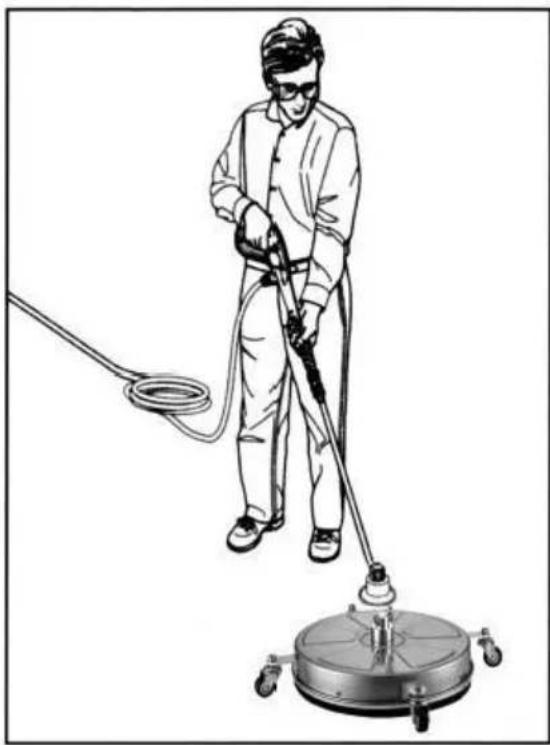

START-UP

1. Stellen Sie sicher, dass alle Verbindungen sicher sind.
2. Entriegeln Sie die Abzugspistole und drücken Sie den Auslöser bei Starten des Drucks Waschmaschine.
3. Wasser beginnt aus den Düsen des Oberflächenreinigers zu fließen. Stellen Sie sicher,

dass die Düsen nicht verstopft sind und das Sprühmuster nicht unregelmäßig ist.

1. Gehen Sie langsam hinter das Gerät und reinigen Sie. Wenn Streifenbildung auftritt, verlangsamen Sie das Tempo. Lassen Sie die Maschine nicht stationär auf weichen Oberflächen wie Holz stehen.

1. Schalten Sie den Hochdruckreiniger aus.
2. Drehen Sie die Wasserzufuhr ab.
3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.
4. Den Griff des Hochdruckreinigers abnehmen und das Gerät abwischen. Das Gerät an einem trockenen Ort aufbewahren.

NACH JEDEM GEBRAUCH

Führen Sie nach jedem Gebrauch die folgenden Inspektionen durch, um den Reiniger zu reinigen und für den nächsten Gebrauch bereit zu machen.

- Entfernen Sie Schmutz und Fremdkörper unter dem Gehäuse und den Rollen. Bei Bedarf den Oberflächenreiniger mit einem Tuch oder Schwamm abwaschen und mit Leitungswasser abspülen.

- Auf lose Teile und eventuelle Beschädigungen prüfen.

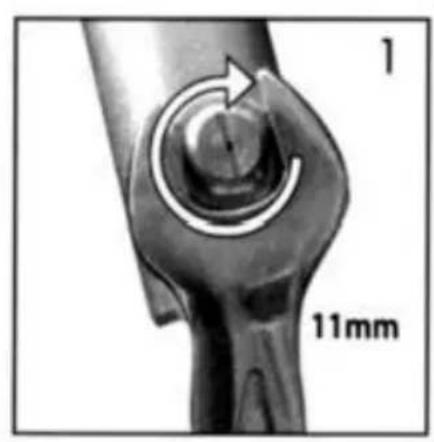

DÜSENREINIGUNG UND -ERSATZ

1. Entfernen Sie die Düse mit einem geeigneten Schraubenschlüssel (mm).
2. Spülen Sie die Löcher mit Süßwasser aus, um Verunreinigungen zu entfernen.
3. Decken Sie das Düsengewinde mit dem beigefügten Teflonband ab.
4. Richten Sie die Düsenöffnung aus und montieren Sie die Düsen an der Sprühleiste. Ziehen Sie sie fest an.

Hinweis: Wenn sich die Düse nur schwer entfernen lässt, erwärmen Sie sie vor dem Entfernen mit einem Heißluftföhn.

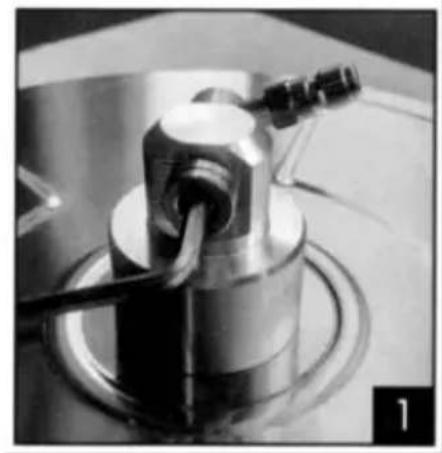

Sollte die Schwenkverbindung undicht sein, wechseln Sie bitte die O-Ringe.

Bitte beachten Sie die folgenden Schritte:

1. Entfernen Sie die Schraube mit einem 5-mm-Inbusschlüssel vom Gehäuse.
2. Ersetzen Sie den ursprünglichen defekten O-Ring durch neue O-Ringe.
3. Setzen Sie die Schraube mit einem 5-mm-Inbusschlüssel wieder ein.

NEIN.	Name	Menge	NEIN.	Name	Menge
1	Wellengehäuse	1	9	Sicherungsring für Welle D15	1
2	O-Ring 40,94*2,62	1	10	Distanzring	1
3	Druckfeder	1	11	Rillenkugellager S6302RS	2
4	O-Ring 5,28*1,78	2	12	Waschmaschine	1
5	Flanschantriebsnabe	1	13	Welle	1
6	Wellenendkappe	1	14	Waschmaschine	1
7	O-Ring 14,2 x 2,4	1	15	Sicherungsring für Bohrung	1
8	Buchse	1

FEHLERBEHEBUNG
PROBLEM	WAHRSCHEINLICH URSACHE	KORREKTUR AKTION
Fehlende Teile	Beschädigt Paket	Wenden Sie sich für Hilfe unseren Kundendienst .
Unzureichend Reinigung Leistung	Nicht genug PSI vo Hochdruckreiniger	Stellen Sie sicher, dass d Gerät mindestens Hochdruckreiniger 2.000 PSI .
	Düse verstopft oder abgenutzt	Reinigen oder ersetzen Si die Düsen .
Sprühbalken dreht sich nicht	Defekt, Sprengring gelöst	Nicht verwenden! Wenden Sie sich für Hilfe unseren Kundendienst .
	Instabil Anschluss die Sprühstange fie ab
	Dichtungsfehler, Wasser Drehen mit Schwenkfunktion
Übermäßige Vibration Oberflächenreiniger	Düse verstopft	Reinigen oder ersetzen Si die Düsen .
Streifenförmiges Reinigungsmuster	Düse verstopft	Reinigen oder ersetzen Si die Düsen .
	Zu schnelle Reinigun	Langsam runter Tempo
Spitze Lecks	Der O-Ring ist gebrochen	Bitte beachten Sie die Anweisungen .

ARBEITSBEREICH SICHERHEIT
