INSTRUKCJA OBSŁUGI PD405 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

ZESTAW BĘBNÓW ELEKTRYCZNYCH

INSTRUKCJA OBSŁUGI

MODEL: PD405

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach. „Oszczę dzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać, kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii oferowanych przez nas narzę dzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

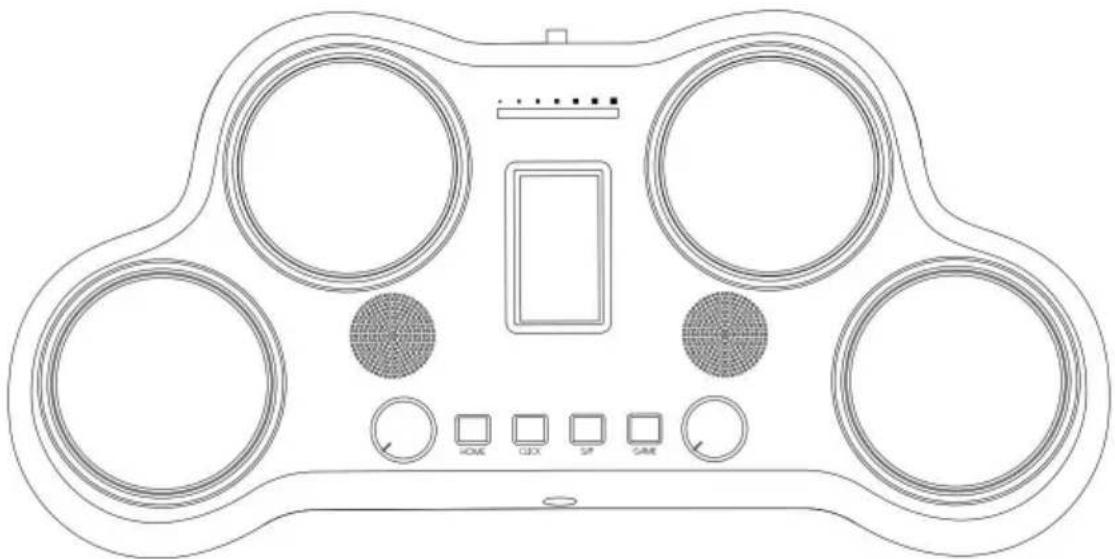

ZESTAW BĘBNÓW ELEKTRYCZNYCH

MODEL: PD405

(Zdję cie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WARNING

Nie otwieraj (ani nie modyfikuj w żaden sposób) urządzenia ani jego zasilacza sieciowego.

Nie należy podejmować prób naprawy urządzenia ani wymiany jego części (chyba że w niniejszej instrukcji podano szczegółowe instrukcje dotyczące naprawy). (aby to zrobić).

Nigdy nie używaj ani nie przechowuj urządzenia w miejscach: narażonych na skrajne temperatury (np. bezpośrednie działanie promieni słonecznych w zamknię tym pojeździe, w pobliżu kanału grzewczego, na górze sprzę tu generującego ciepło); lub wilgotnych (np. w łazienkach, umywalniach, na mokrych podłogach); lub mokrych; lub wystawionych na działanie deszczu; lub zakurzonych; lub narażonych na wysokie poziomy wibracji.

Podczas korzystania z urządzenia z regałem lub stojakiem, regał lub stojak muszą być ostrożnie ustawione, aby były wypoziomowane i na pewno pozostały stabilne. Jeśli nie używasz regalu lub stojaka, nadal musisz upewnić się , że wybrane miejsce ustawienia urządzenia zapewnia równą powierzchnię , która będzie odpowiednio podtrzymywać urządzenie i zapobiegnie jego chwianiu się .

Upewnij się, że używasz wyłącznie zasilacza AC dostarczonego z urządzeniem. Upewnij się również, że napię cie sieciowe w instalacji odpowiada napię ciu wejściowemu określonezu na obudowie zasilacza AC. Inne zasilacze AC mogą używać innej polaryzacji lub być zaprojektowane do innego napię cia, więc ich użycie może spowodować uszkodzenie, awarię lub porażenie prądem.

Używaj wyłącznie dołączonego przewodu zasilającego. Ponadto, dostarczonego przewodu zasilającego nie wolno używać z żadnym innym urządzeniem.

Nie skrę caj nadmiernie ani nie zginaj przewodu zasilającego, ani nie umieszczaj na nim cię żkich przedmiotów. Może to uszkodzić przewód, powodując oderwanie elementów i zwarcia. Uszkodzone przewody mogą powodować pożar i ryzyko porażenia prądem!

Ta jednostka, samodzielnie lub w połączeniu ze wzmacniaczem i słuchawkami lub głośnikami, może być w stanie wytwarzać poziomy dźwię ku, które mogą spowodować trwałą utratę słuchu. Nie używaj jej przez długi czas na poziomie, który jest niekomfortowy. Jeśli doświadczysz jakiejkolwiek utraty słuchu lub dzwonienia w uszach, powinieneś natychmiast przerwać korzystanie z jednostki i skonsultować się z audiologiem.

Nie należy dopuścić do przedostania się do wnę trza urządzenia jakichkolwiek przedmiotów (np. materiałów łatwopalnych, monet, spinaczy) lub płynów jakiegokolwiek rodzaju (wody, napojów gazowanych itp.).

Natychmiast wyłącz zasilanie i odlącz zasilacz sieciowy od gniazdka, gdy:

a. Zasilacz sieciowy, przewód zasilający lub wtyczka zostały uszkodzone.
b. Pojawia się dym lub nietypowy zapach.
c. Do wne trza urządzenia wpadły jakieś przedmioty lub na urządzenie rozlał się płyn.
d. Urządzenie było wystawione na działanie deszczu (lub z innego powodu zostało zamoczone).
e. Urządzenie nie wydaje się działać normalnie lub wykazuje wyraźną zmianę w wydajności.

W gospodarstwach domowych, w których są małe dzieci, osoba dorosła powinna sprawować nadzór, dopóki dziecko nie nauczy się przestrzegać wszystkich zasad niezbę dnych do bezpiecznej obsługi urządzenia.

Chron urządzenie przed silnymi uderzeniami. (Nie upuszczaj go!)

Nie zmuszaj przewodu zasilającego urządzenia do dzielenia gniazdka z nierozsądną liczbą innych urządzeń. Zachowaj szczególną ostrożność podczas korzystania z przedłużaczy — całkowita moc używana przez wszystkie urządzenia podłączone do gniazdka przedłużacza nigdy nie może przekraczać mocy znamionowej (watów/amperów) przedłużacza. Nadmierne obciążenia mogą powodować nagrzewanie się izolacji na przewodzie.

i w końcu do koryta roztopowego.

CAUTION

Urządzenie i zasilacz sieciowy należy umieścić w taki sposób, aby ich lokalizacja lub położenie nie utrudniały prawidłowej wentylacji.

Podłączając lub odłączając zasilacz sieciowy od gniazdka lub tego urządzenia, zawsze chwytaj wyłącznie za wtyczkę.

W regularnych odstę pach czasu należy odlączyć zasilacz sieciowy i wyczyścić go suchą szmatką, aby zetrzeć cały kurz i inne nagromadzenia z jego bolców. Ponadto należy odlączyć wtyczkę zasilania od gniażdka, gdy urządzenie ma pozostać nieużywane przez dłuższy czas. Jakiekolwiek nagromadzenie się kurzu mię dzy wtyczką zasilania a gniażdkiem zasilania może spowodować słabą izolację i doprowadzić do pożaru.

Staraj się zapobiegać splątaniu się przewodów i kabli. Ponadto wszystkie przewody i kable powinny być umieszczone tak, aby były poza zasię giem dzieci.

Nigdy nie wspinaj się na urządzenie ani nie kładź na nim ciężkich przedmiotów.

Nigdy nie dotykaj zasilacza sieciowego ani jego wtyczek mokrymi rę kami podczas podłączania lub odłączania go od gniazdka lub tego urządzenia.

Przed przeniesieniem urządzenia należy odłączyć zasilacz sieciowy i wszystkie kable wychodzące z urządzeń zewnętr trznych.

Przed przystąpieniem do czyszczenia urządzenia należy wyłączyć zasilanie i odłączyć zasilacz sieciowy od gniazdka.

Jeżeli podejrzewasz, że w Twojej okolicy mogą wystąpić wyładowania atmosferyczne, odłącz zasilacz sieciowy od gniazdka.

Przechowuj wszystkie zdejmowane zaślepki i dołączone śruby motylkowe w bezpiecznym miejscu, poza zasię giem dzieci, aby nie było ryzyka ich uszkodzenia, zostać przypadkowo połknię tym.

IMPORTANT NOTES!

Zasilanie · Nie

podłączaj tego urządzenia do tego samego gniazdka elektrycznego, z którego korzysta urządzenie elektryczne sterowane przez falownik (takie jak lodówka, pralka, kuchenka mikrofalowa lub klimatyzator) lub które zawiera silnik. W zależności od sposobu korzystania z urządzenia elektrycznego, zakłócenia zasilania mogą spowodować nieprawidłowe działanie tego urządzenia lub mogą powodować słyszalny hałas. Jeśli niepraktyczne jest korzystanie z oddzielnego gniazdka elektrycznego, podłącz filtr zakłóceń zasilania mię dźy tym urządzeniem a gniazdkiem elektrycznym.

• Zasilacz sieciowy zacznie generować ciepło po długich godzinach nieprzerwanego użytkowania. Jest to normalne i nie jest powodem do obaw.
• Przed podłączeniem tej jednostki do innych urządzeń wyłącz zasilanie wszystkich jednostek. Pomoże to zapobiec awariom i/lub uszkodzeniom głośników lub innych urządzeń.

Konserwacja

• Do codziennego czyszczenia przecieraj urządzenie mię kką, suchą szmatką lub taką, która została lekko zwilżona wodą. Aby usunąć uporczywe zabrudzenia, użyj szmatki nasączonej łagodnym, nieściernym detergentem. Nastę pnie dokładnie przetrzyj urządzenie mię kką, suchą szmatką.
• Aby uniknąć odbarwień i/lub deformacji, nigdy nie należy używać benzenu, rozcieńczalników, alkoholu ani rozpuszczalników żadnego rodzaju.

Inne uwagi • Należy

pamię tać, że pamię ć urządzenia może zostać bezpowrotnie utracona na skutek awarii lub niewłaściwej obsługi urządzenia.

• Należy zachować ostrożność podczas korzystania z przycisków lub innych elementów sterujących urządzenia oraz podczas korzystania z gniazd i złączy. Nieostrożne obchodzenie się może prowadzić do do awarii.
- Nigdy nie uderzaj w wyświetlacz ani nie wywieraj na niego silnego nacisku.
- Podczas podłączania/odłączania wszystkich kabli, chwytaj za samo złącze – nigdy nie ciągnij za kabel. W ten sposób unikniesz zwarć lub uszkodzeń wewnę trznych elementów kabla.
- Niektore kable połączeniowe zawierają rezystory. Nie używaj kabli, które zawierają rezystory do podłączania do tego urządzenia. Użycie takich Kable mogą powodować, że poziom dźwię ku bę dzie bardzo niski, albo niemożliwy do usłyszenia.
- Produkt należy stosować w połączeniu ze wzmacniaczami i głośnikami w różnych sytuacjach.

Naciśnij krótko ten przycisk, aby powrócić do strona główna. Naciśnij długo, aby wejść w ustawienia zestawu perkusyjnego.

2. KLIKNIJ

Naciśnij krótko ten przycisk, aby aktywować metronom. Naciśnij długo, aby dostosować ustawienie metronomu.

3.S/P

Naciśnij ten przycisk, aby rozpocząć/zatrzymać grę.

4. GRA

Naciśnij ten przycisk, aby aktywować tryb gry.

5. WYBIERZ

Za pomocą tego pokrę tła możesz dostosować wartości parametrów.

6. GŁOŚNOŚĆ

Za pomocą tego pokrę tła możesz regulować głośność. Za pomocą tego koła można również modyfikować niektóre parametry ustawień.

7. WYJŚCIE SŁUCHAWKOWE

Tutaj podłącz słuchawki 3,5 mm.

Pamię taj, aby upewnić się, że głośność jest niska przed uderzeniem w pady. Gdy słuchawki naciśnij pady i stopniowo zwiększaj głośność, aż poczujesz się komfortowo.

1. Dioda LED

Ten wskaźnik LED wyświetla prę dkość każdego uderzenia.

1. EKRAN

Na tym ekranie znajdują się wszystkie istotne informacje i ustawienia.

1. PODKŁADKI

Uderzaj w te pady czułe na siłę nacisku, aby uruchomić dźwię ki perkusji.

1. MÓWCY

Jeśli słuchawki nie są podłączone, dźwię k bę dzie odtwarzany przez głośniki 1,5".

ZESTAW PERKUSYJNY

TRYB

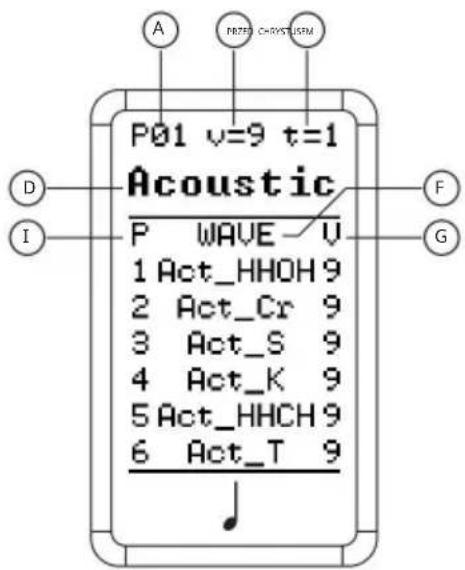

A. Wskazuje numer zestawu perkusyjnego, na którym aktualnie grasz.
B. Oznacza globalną obję tość jednostki.
C. Wskazuje aktualny rodzaj rytmu.
D. Wskazuje tytuł aktualnego zestawu perkusyjnego.
E. Oznacza pad, do którego przypisany jest każdy dźwię k.
F. Wskazuje tytuł dźwię ku przypisanego do każdego padu.
G. Oznacza głośność każdej pojedynczej podkładki.

DZIAŁANIE

1. Naciśnij krótko przycisk HOME, aby przejść do ekranu głównego.
2. Obróć pokrę tło SELECT, aby przełącać się pomię dzy dostę pnymi zestawami perkusyjnymi.
3. Obróć pokrę tło VOLUME, aby dostosować głośność aktualnego zestawu perkusyjnego.

USTAWIENIE

1. Naciśnij i przytrzymaj przycisk HOME, PAD 1 zacznie migać, wskazując, że znajdujesz się w „trybie zestawu perkusyjnego”.
2. Naciśnij pady 1-4 lub dotknij pedałów 5-6, aby uzyskać dostę p do dźwię ku, który chcesz zmodyfikować. Zauważysz, że kursor przełączy się na odpowiedni pad lub pedał.
3. Obróć pokrę tło SELECT, aby wybrać żądany parametr zestawu perkusyjnego.

4. Obróć pokrę tło VOLUME, aby zmienić wartość odpowiadającego parametru ustawienia.

5. MOC

Naciśnij ten przycisk, aby włączyć/wyłączyć urządzenie PD405.

1. WEJŚCIE PEDALU

Podłącz pedały hi-hatu i stopy za pomocą gniazda 6,3 mm.

1. WEJŚCIE PRĄDU STAŁEGO

Podłącz PD405 do źródła zasilania.

1. KOMORA BATERII

Włóż tutaj 6 baterii alkalicznych AA (brak w zestawie).

P01 v=9 t=1 Acoustic P WAVE V 1 Act_HHOH 9 2 Act_Cr 9 3 Act_S 9 4 Act_K 9 5 Act_HHCH 9 6 Act_T 9

1. Po zakończeniu naciśnij krótko przycisk HOME, aby wyjść z trybu zestawu perkusyjnego i natychmiast zapisać bieżące ustawienia.

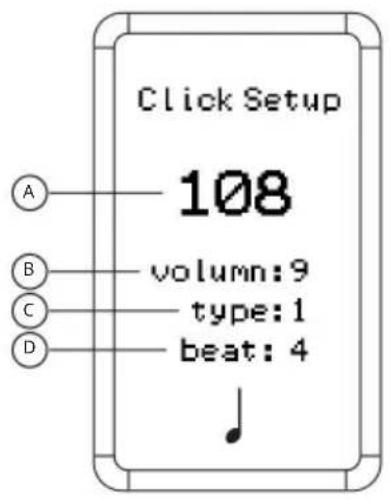

METRONOM

TRYB

A. Wyświetla aktualne tempo. Można go regulować w zakresie 20–240 BPM.
B. Wyświetla aktualną głośność metronomu. Można to zmienić w zakresie wartości 0-9.
C. Wyświetla aktualny typ rytmu. Łącznie jest 7 typów.
D. Wyświetla rytm metronomu. Można to dostosować w zakresie wartości 1-16.

Click Setup 108 volume:9 type:1 beat:4

DZIAŁANIE

1. Naciśnij KLIKNIJ, aby uruchomić metronom
2. Aby zatrzymać, naciśnij ponownie KLIKNIJ.
3. Naciśnij i przytrzymaj przycisk KLIKNIJ, aby przejść na stronę ustawień i dokonać zmian.

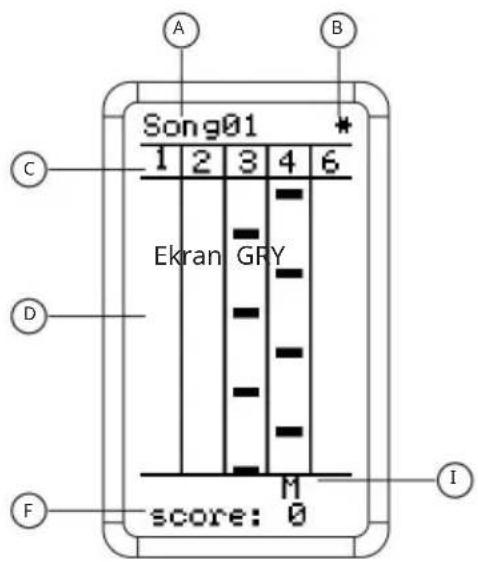

GRA

TRYB

A. Wyświetla aktualny utwór w grze.
B. Tutaj pokazany jest stopień trudności utworu. Im wyższa *, tym wie kszy poziom trudności.
C. Liczby te oznaczają pad, który należy uderzyć. 6 wskazuje pedał kopnię cia. Gdy pokazany jest pusty blok poniżej padu 4, wskazuje pedał 5/Hi-hat. Naciśnij pedał Hi-hat, a nastę pnie uderz w pad 4, aby uderzyć w pusty blok.
D. Notatki bę dą wę drować w dół alejki. Kiedy dotrą do uderz w odpowiedni pad.

E. Tutaj wyświetlana jest dokładność trafienia. M = Pani, G = Dobrze, P = Idealnie

F. Wyświetla aktualny wynik.

Song01 * 1 2 3 4 6 Ekran GRY D F score: 0 I A B

DZIAŁANIE

Instrument PD405 wyposażono w 25 utworów, dzie ki którym możesz poprawić swoją technikę i wyczucie.

Przed rozpoczę ciem każdego utworu zostanie wyświetlony licznik taktów, dzie ki czemu bę dziesz mieć wystarczająco dużo czasu na przygotowanie się przed rozpoczę ciem gry.

Na ekranie LCD zobaczysz różne bloki zmierzające w dół. Gdy dotrą do dołu ekranu, naciśnij odpowiedni pad, aby zdobyć punkty.

1. Naciśnij przycisk GRA, aby przejść do trybu gry.

2. Obróć pokrę tło SELECT, aby przełączać się pomię dzy różnymi utworami.

3. Naciśnij S/P, aby rozpocząć grę.

4. Obróć pokrę tło GŁOŚNOŚCI, aby dostosować głośność tła gry.

5. Podczas gry naciśnij S/P, aby wstrzymać piosenkę.

6. Po zakończeniu gry, jeśli masz wykres, pojawi się nazwa gracza. Jeśli nie, wyświetli się tylko wynik. Jeśli po trzech sekundach nie zostanie wykryta żadna aktywność, automatycznie powrócisz do ekranu głównego gry.

※ Dostosuj tempo gry, naciskając przycisk kliknię cia, a następnie obracając kółkiem GŁOŚNOŚCI, aby zwiększyć zmniejszyć głośność.

Jeśli elektroniczny pad perkusyjny nie wykryje żadnej aktywności po 8 minutach, automatycznie przejdzie w tryb uśpienia.

W tym czasie na ekranie bę dzie wyświetlana ikona snu, a pas świetlny bę dzie migał na zielono.

Aby obudzić elektroniczny pad perkusyjny, uderz w dowolny pad lub naciśnij dowolny przycisk. Jeśli po pię ciu minutach w trybie uśpienia nie zostanie wykryta żadna aktywność, urządzenie wyłączy się.

NASTAWIĆ

Aby zresetować elektroniczny pad perkusyjny, naciśnij jednocześnie przyciski CLICK i GAME, a następnie naciśnij przycisk S/P.

Po zresetowaniu produktu system zostanie przywrócony do początkowego stanu fabrycznego.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Niniejszy produkt podlega postanowieniom dyrektywy UE2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci przez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone w związku z tym nie można go wyrzucać razem z normalnymi odpadami domowymi należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu urządzenia elektroniczne

Informacje FCC: UWAGA:

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę

odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzę tu!

To urządzenie jest zgodne z części 15 przepisów FCC. Jego działanie podlega nastę pującym dwóch warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o często stotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można ustalić, wyłączając i włączając produkt, zachę ca się użytkownika do podję cia próby skorygowania zakłóceń za pomocą jednego lub kilku z nastę pujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiek sz odległość mię dźzy produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.
