INSTRUKCJA OBSŁUGI LED570EU Vevor

Wsparcie techniczne i certyfikągwarancji elektronicznej www.vevor.com/support

Instrukcja obsługi lekkiego softboxa

MODEL:SH-LT-016, SH-LT-017, SH-LT-018

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnychach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z wiodącymi markami i niekoniecznie oznaczają, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Lekkie miękkiepudełko

(Zdjęcie ma charakter poglądowy, prosimy odnosić się do rzeczywistęgiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Prawidłowa

utylizacja. Ten produkt podlega przepisom Dyrektywy Europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na

kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii

Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych

tym symbolem. Produktów oznaczonych tym symbolem nie można

wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je

dostarczyć do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do

WAŻNY

Baterię należy zakupić samodzielnie (w pilocie nie ma baterii) (kontrola).

Chroń żarówki przed upadkiem. Trzymaj zestawy oświetleniowe softbox z dala od wody i innych płynów, aby chronić produkty i przedłużyć ich żywotność.

Trzymać z dala od dzieci podczas użytkowania (chyba że w towarzystwie (dorośli).

Nie dotykaj żarówek bezpośrednio po długim okresie użytkowania. Nie dotykaj gniazda mokrymi rękami. Pamiętaj o wyjęciu żarówek przed spakowaniem zestawu oświetleniowego softbox.

Przechowuj zestawy w chłodnym, suchym i wolnym od kurzu miejscu. Nie kłaść na nim ciężkich przedmiotów.

Podczas wyjmowania żarówek należy postępować zgodnie z instrukcją, w przeciwnym razie żarówki mogą działać

nieprawidłowo. Niektóre akcesoria mogą ulec uszkodzeniu podczas długotrwałego transportu. W celu wymiany prosimy o kontakt z

nami na czas. Po podłączeniu kabla do prądu należy włączyć przełącznik na kablu.

Napięcie AC220V-240V to napięcie robocze zestawów oświetleniowych LED softbox.

MODEL: SHŁT-016Lista komponentówProszę upewnić się, że wszystkie akcesoria wymienione poniżej są ukończone przedJeśli nie, prosimy o kontakt.natychmiast.
Softbox 40*40cm	Biały dyfuzor
Żarówka LED 45W z regulacją	Zdalne sterowanie
Statyw oświetleniowy 40-150 Torba transportowacm
MODEL: SHŁT-017Lista komponentówProszę upewnić się, że wszystkie akcesoria wymienione poniżej są ukończone przedJeśli nie, prosimy o kontakt.natychmiast.
Softbox 40*40cm*2	Biały dyfuzor*2
Żarówka LED 45W regulacją*2	Pilot zdalnego sterowania*2
Statyw oświetleniowy 40-150 cm*2	Torba transportowa*1
MODEL: SHŁT-018Lista komponentówProszę upewnić się, że wszystkie akcesoria wymienione poniżej są ukończone przedJeśli nie, prosimy o kontakt.natychmiast.
Softbox Biały	dyfuzor*250*71cm*2
Żarówka LED 45W z regulacją*2	Pilot zdalnegosterowania*2
Statyw oświetleniowy 68-200 Torba transportowa*1cm*2

MODEL: SH-LT-016, SH-LT-017. Sekcja 1: montaż statyświetleniowego

1. Zdejmij nakrętkęzabezpieczającą śrubę	2. Odkręć pokrętło naspód statywuoświetleniowegoprzeciwnie do ruchu wskazówek zegara	3. Otwórz stojak nazewnątrz
4. Całkowicie rozłóstojak	5. Dokręć pokrętło na uchwycie zgodniez ruchem wskazówek zegara	6. Obróć pokrętło na słupku przeciwniedo ruchu wskazówek zegara, abywyregulować wysokość stojaka.
7. Wyciągnij drugą częśćbiegun w	8. Dokręć pokrętło nawspornik zgodnie z ruchem wskazówek zegara	9. Wyciągnij trzecią częśćbiegun w góregórę
10. Dokręć pokrętło na uchwycie zgodniez ruchem wskazówek zegara	11.Wspornik montujemy tak jak pokazano na rysunku

MODEL: SH-LT-018. Sekcja 1: montaż statyświetleniowego

1. Zdejmij nakrętkę zabezpieczającą śrubę	2. Odkręć pokrętło na spód statywu oświetleniowego	3. Pociągnij za nogi stojaka i pchnij stoją od góry do dołu
4. Łącznik statywu jest prostopadły do pionowego słupa	5. Dokręć pokrętło na uchwycie zgodnie z ruchem wskazówełzegara	6. Obróć pokrętło na słupku przeciwnie do ruchu wskazówek zegara, aby wyregulować wysokość stojaka.
7. Wyciągnij drugą część biegun wgórę	8. Dokręć pokrętło, aby ustalić pozycję	9.Wspornik montuje się tak, jak pokazano na zdjęciu

Sekcja 2: instalacjæsoftboxa

1. Otwórz softbox i dociśnij pierścień zatrzaskowy do uchwytuampy	2. Obróć żarówkę LED do uchwyczy	3. Zakryj cztery rogi przednietyfuzorem
4. Przyklej rzepy z czterech 5. Odkręć pokrętło softboxastron		6. Zainstaluj softbox na statywie oświetleniowym
7. Dokręć pokrętło softboxa zgodnie z ruchem wskazówek zegara (softbox należy całkowicie zamontować na statywie oświetleniowym, jak pokazano na rysunku).	8. Odkręć górne pokrętło softboxa	9. Wyreguluj głowicę softboxa w góre, aby ustawić softbox na 210%.
10. Dostosuj położenie softboxa w dół, aby uzyskać kąt, pod którym chcesz fotografować.	11. Podłącz wtyczkę do gniazdka i naciśnij przycisk przełącznika	12. Włóż 2 baterie AAA do pilota i naciśni przycisk „ON”
		13. Całkowicie zamontuj softbox na statywie oświetleniowym jako pokazano na zdjęciu

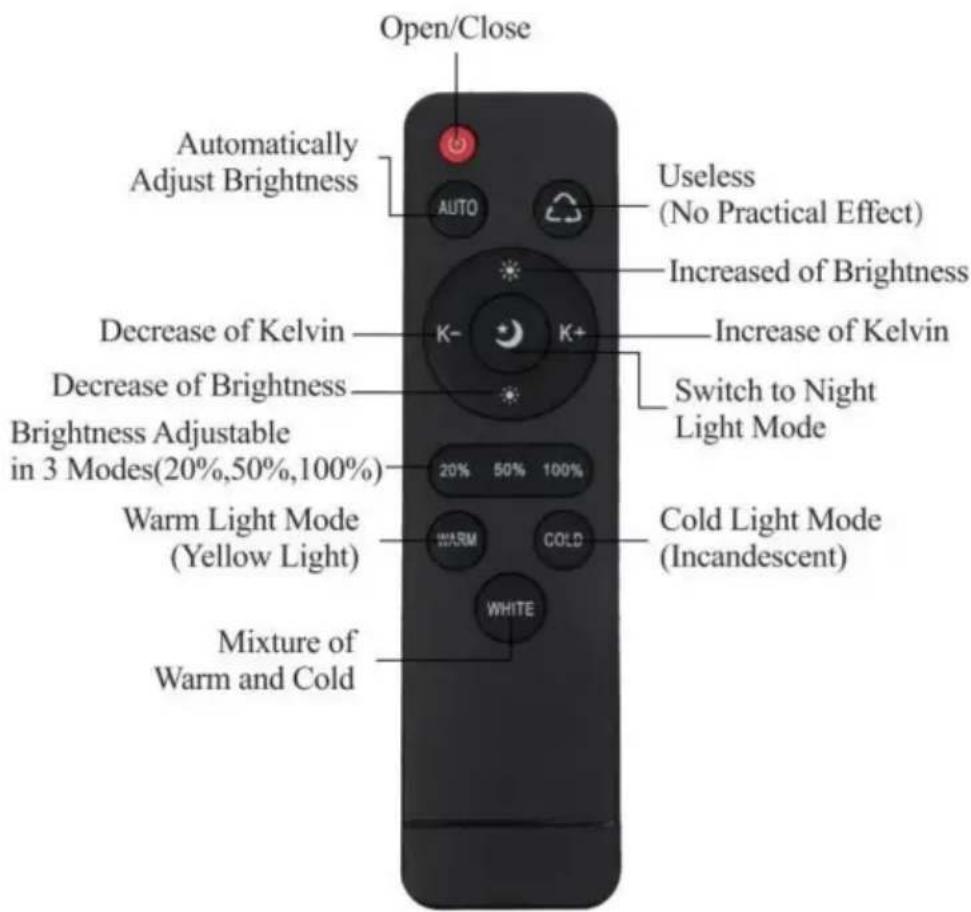

WAŻNE WSKAZÓWKI:

1. Przed użyciem pilota zdalnego sterowania pamiętaj o naciśnięciu przycisku włączania/wyłączania na kablu softboxa. Następnie możesz sterować softboxem za pompółata.
2. Podczas użytkowania należy kierować pilota na diody LED i upewnić się, że na ścieżce sygnału nie ma żadnych dużych przeszkód. (Odchylenie od ścieżki sygnału może skutkować wolniejszą reakcją lub błędem sterowania).
3. Pilot jest uniwersalny - jeden pilot może sterować dwoma softboxami jednocześnie.

Dostarczamy dwa piloty, a drugi może być używany jako zapasowy. Pilot nie może sterować softboxem oddzielnie.

1. Należy pamiętać, że kąt nachylenia pilota nie może przekraczać 60°. 5.

Efektywny zasięg pilota nie powinien przekraczać 10 m, a najlepiej 8 metrów.

Uwaga: bateria nie jest dołączona (klienci muszą kupić 2 baterie AAA)

Instalacja jest bardzo prosta, możesz wyszukać softbox FGen LED i przeglądać go na Więcej informacji znajdziesz na YouTube lub w filmie na stronie produktu Amazon informacje. Dodatkowo, oto kroki, które należy wykonać:

1. Otwórz parasolkę softboxa. Dociśnij pierścień zatrzaskowy do uchwytu lampy. aż usłyszysz kliknięcie.
2. Wkręć żarówkę LED E27 do softboxa.
3. Przykryj cztery rogi przednim dyfuzorem, a następnie przyklej rzep cztery boki.
4. Pociągnij za nogi stojaka, pchnij stojak od góry do dołu, umieść spód softboxa prostopadle do nóżek statywu, staje się bardziej stabilny.
5. Podłącz parasolkę softbox do statywu. Przed montażem należy zdjąć plastikową osłonę, która chroni gwint na gwincie 1/4" stojak.
6. Podłącz i otwórz przycisk sterujący na kablu, aby włascytbox.

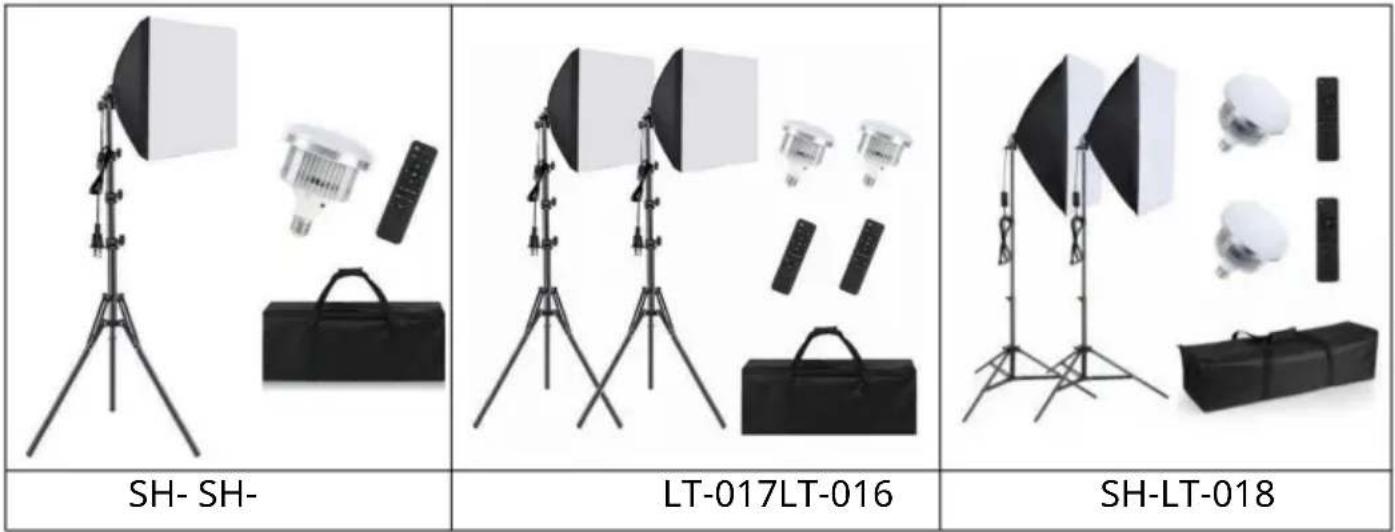

Model		LT-017LT-016 SH-LT-018SH-SH-
Wejście	Prąd zmienny 220-240 V, 50/60 Hz
Rozmiar softboxa	40*40 cm	40*40 cm	50*71 cm
Wysokość statywu	40-150 cm	40-150 cm	68-200 cm
Moc żarówki	45W
CCT	3000-6500 tys.
Gniazdo żarówki	E27
Podstawa żarówki	E27
Zdalna obsługa	8 metrów

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
