Typ produktu	Elastyczny wąż przewodu paliwowego
Marka	Vevor
Model	PTFE-6AN-25ft
Długość	25 stóp (7,62 metra)
Rozmiar przyłącza	6AN (średnica wewnętrzna 3/8 cala)
Maksymalne ciśnienie robocze	3000 psi (207 bar)
Ciśnienie zrywające	10000 psi (689 bar)
Temperatura pracy	-76°F do +446°F (-60°C do +230°C)

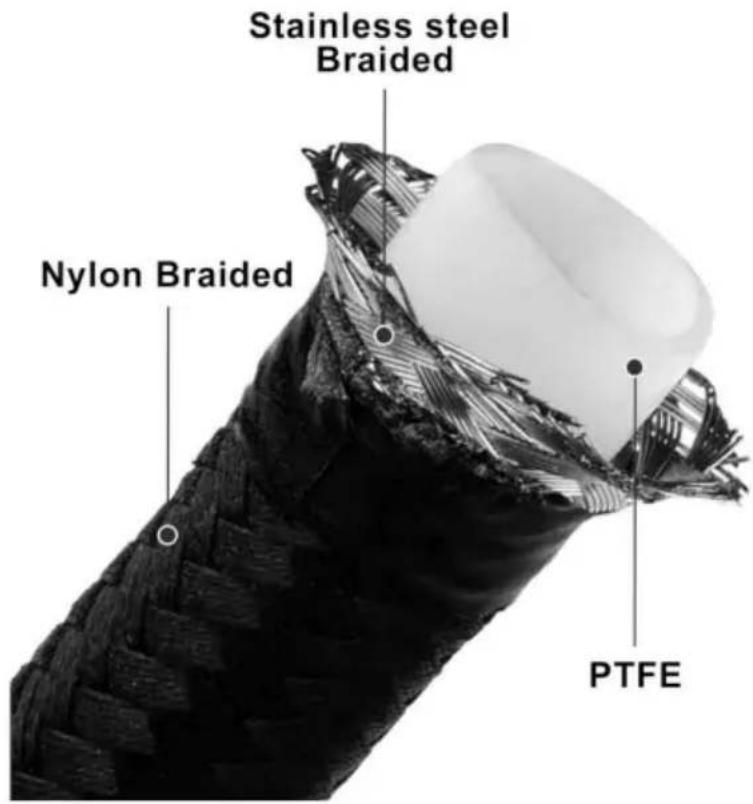

Materiał	Stal nierdzewna, nylon i PTFE
Kolor	Czarny
Przeznaczenie	Systemy EFI, przewody paliwowe, olej turbo, chłodnica oleju przekładniowego itp.
Zawartość opakowania	Adaptery proste (6), adaptery 45° (2), adaptery pompy paliwowej 6AN do 1/4 NPT (2), adapter węża 6AN do 3/8" 5/16" (3), narzędzie do rozwiercania (1), szybkozłączka 6AN do 3/8" męska (1), pierścienie uszczelniające (8)
Instalacja	Użyj imadła i klucza. Skoryguj okrągłość otworu po cięciu. Wkręć PTFE w tuleję i umieść pierścień zaciskowy.
Konserwacja	Oczyść zanieczyszczenia po cięciu. Użyj taśmy izolacyjnej, aby zmniejszyć zużycie.
Środki ostrożności	Nie zginaj węża na pół. Noś rękawice (ostra powierzchnia). Trzymaj z dala od otwartego ognia, ostrych końcówek i ostrzy.
Gwarancja	Elektroniczna za pośrednictwem www.vevor.com/support
Producent	Vevor, wyprodukowano w Chinach

Często zadawane pytania - PTFE-6AN-25ft Vevor

Jakie jest maksymalne ciśnienie robocze węża PTFE-6AN-25ft?

Maksymalne ciśnienie robocze wynosi 3000 psi (207 bar). Ciśnienie zrywające osiąga 10000 psi (689 bar).

Jak zainstalować wąż paliwowy PTFE?

Po przecięciu węża oczyść zanieczyszczenia i skoryguj okrągłość otworu. Wkręć PTFE w tuleję, umieść pierścień zaciskowy blisko tulei, a następnie użyj imadła do zaciśnięcia jednej strony i klucza do dokręcenia złącza.

Czy można zginać wąż PTFE?

Nie, wąż PTFE jest stosunkowo twardy i nie może być zgięty na pół. Zaleca się profesjonalny montaż, aby uniknąć uszkodzeń.

Czy wąż jest kompatybilny ze wszystkimi paliwami?

Tak, wąż paliwowy PTFE jest kompatybilny ze wszystkimi paliwami samochodowymi, smarami i płynami chłodzącymi.

Jaki jest zakres temperatur pracy?

Temperatura pracy wynosi -76°F do +446°F (-60°C do +230°C).

Jakie akcesoria są dołączone do zestawu?

Zestaw zawiera: adaptery proste (6), adaptery 45° (2), adaptery pompy paliwowej 6AN do 1/4 NPT (2), adapter węża 6AN do 3/8" 5/16" (3), narzędzie do rozwiercania dwukierunkowe (1), szybkozłączkę 6AN do 3/8" męską (1) oraz pierścienie uszczelniające (8).

Gdzie znaleźć pomoc techniczną dla tego produktu?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

Jakie środki ostrożności należy zachować podczas instalacji?

Noś rękawice, ponieważ powierzchnia jest ostra. Trzymaj wąż z dala od otwartego ognia, ostrych końcówek i ostrzy. Nie zginaj go na pół.

Jak konserwować wąż?

Po każdym cięciu oczyść zanieczyszczenia. Użyj taśmy izolacyjnej, aby zmniejszyć zużycie podczas instalacji.

Czy wąż nadaje się do naprawy?

Wąż nie jest przeznaczony do naprawy. W przypadku uszkodzenia zaleca się wymianę na nowy. Regularnie sprawdzaj, czy nie ma wycieków lub zużycia.

INSTRUKCJA OBSŁUGI PTFE-6AN-25ft Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

WAZ PRZEWODU PALIWOWEGO

MODEL: PTFE-6AN-25 stóp

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WAZ PRZEWODU PALIWOWEGO

MODEL: PTFE-6AN-25 stóp

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WPROWADZENIE PRODUKTÓW

PTFE: Końcówka węża z PTFE działa wyłącznie z przewodem paliwowym z PTFE.

Kompatybilność i trwałość: Zestaw przewodów paliwowych w oplocie z nylonu PTFE, najczęściej stosowany w EFI LS układ i może być używany jako wąż wtrysku paliwa, wymiana silnika ls i konwersja EFI

przewód paliwowy, przewód doprowadzający i doładowujący olej turbospreżarki, przewód chłodnicy oleju przekładniowego, przewód paliwowy gaźnika,

przewód powrotny paliwa, przewód powrotny oparów, podciśnienie

przewód, przewód doprowadzający paliwo, przewód paliwowy turbospreżarki

i inne wysokotemperaturowe i wysokociśnieniowe

Aplikacje.

Odpowiednie medium: pleciony nylon AN-6

Wysokociśnieniowy przewód paliwowy z PTFE wytrzymuje bardzo dużo bardziej odporny na ciepło i ekstremalne warunki.

OSTRZEŻENIE Wskazówki:

1. Wąż paliwowy PTFE może być kompatybilny ze wszystkimi samochodami paliwa, smary i chłodziwa.

2. Wąż PTFE stosunkowo twardy, nie daje się zginać i składać połowa. Zaleca się profesjonalną instalację.

3. Powierzchnia jest ostra, podczas instalacji należy nosić rękawiczki.

4. Surowo zabrania się mieszania węża z kwasami, zasadami, olejem, rozpuszczalnikami organicznymi, materiałami łatwopalnymi i wybuchowymi. The Korpus węża nie powinien mieć bezpośredniego kontaktu z towarami ostre krawędzie.

5. Podczas przenoszenia węży nie należy ich nigdzie ciągnąć. Za ciężkie Do załadunku należy używać węży, sprzętu dźwigowego lub specjalistycznych maszyn i rozładunku oraz należy zapobiegać przypadkowemu uszkodzeniu węży.

6. Trzymaj z dala od otwartego ognia. Ten produkt zapali się i spali, jeśli zostanie wniesiony do środka kontakt z otwartym płomieniem.

7. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów, aby ich nie zarysować produkt.

8. Ten produkt nie jest zabawką. Plandeki siatkowej wywrotki nie można używać jako zabawki dzieci do zabawy.

Model	PTFE-6AN-25 stóp
Rozmiar węża paliwowego	6AN
Długość	25 stóp
Maksymalne ciśnienie robocze	3000 psi
Ciśnienie rozrywające	10000 psi
Temperatura pracy	-76°F +446°F
Materiał	Stal nierdzewna i nylon i PTFE
Kolor	Czarny

INSTRUKCJE INSTALACJI

Nazwa	Zdjęcie	Numer
Adaptery proste		6 szt
Adaptery 45 stopni		2 szt
Adaptery pompy paliwa 6AN do 1/4 NPT		2 szt
Adapter węża 6AN na 3/8" 5/16".Dopasowywanie		3 SZT
Dwukierunkowe narzędzie do rozwiercania		1 szt
Szybkozłącze męskie 6AN do 3/8".		1 szt
Uszczelka		8 szt

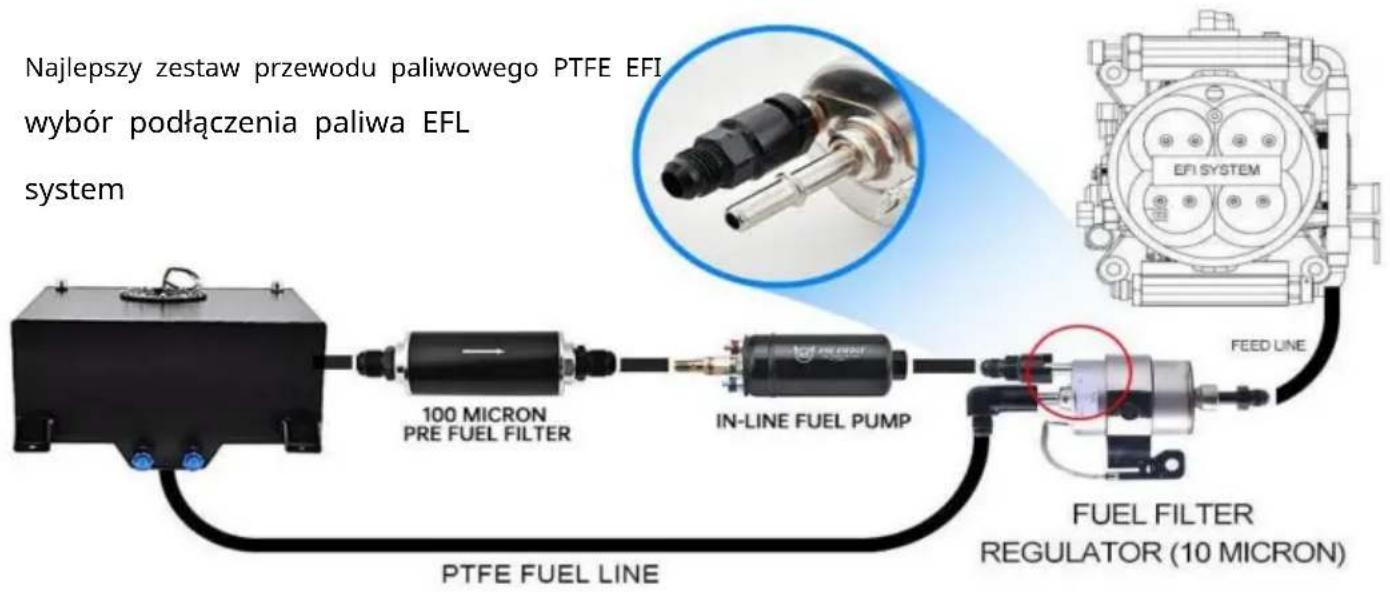

Aplikacja

Przed zakupem sprawdź ciśnienie robocze i temperaturę swojego systemu.
    note1["Najlepszy zestaw przewodu paliwowego PTFE EFI\nwybór podłączenia paliwa EFL\nsystem"]
    note2["FEED LINE"]
    note3["NFIE SYSTEM"]

1. Końcówka węża z PTFE działa wyłącznie z przewodem paliwowym z PTFE.

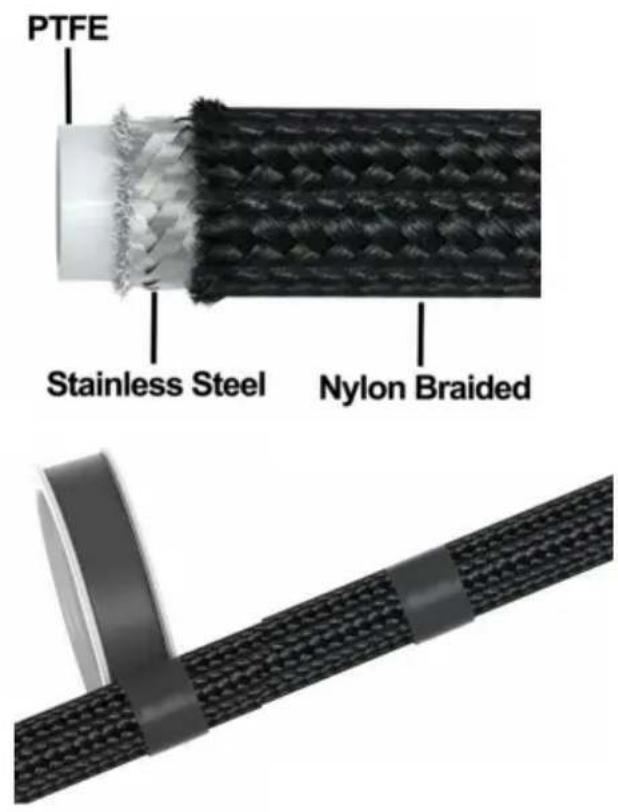

2. Podczas montażu należy zwrócić uwagę na te szczegóły. Aby zmniejszyć zużycie, należy zastosować taśmę izolacyjną.

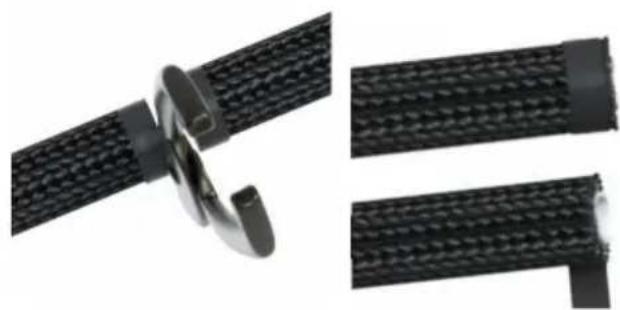

1. Oczyć gruz po cięciu i odzyskać wąż PTFE.

2. Skoryguj okrągłość otworu rury i oddziel PTFE. Pracuj WYŁĄCZNIE z końcówką węża z PTFE

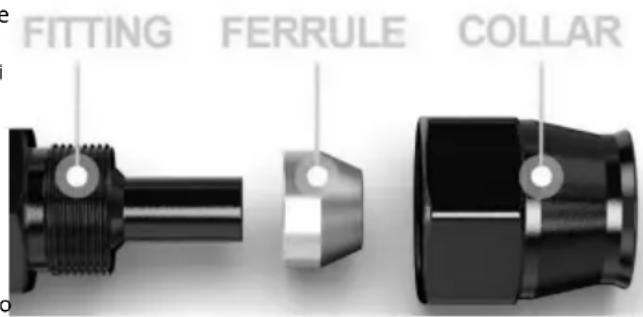

3. Wkręcić PTFE w tulejkę i umieść kołnierz w pobliżu okucia.

1. Za pomocą imadła zaciśnij jedną stronę, a następnie za pomocą klucza wkręć złącze.
