INSTRUKCJA OBSŁUGI Fuze Twin Wash BeamZ

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

UWAGA: Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartości mi podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka ściennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaść żadnych materiałów na obiektywie.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczka.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

UWAGA: Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narazone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych poniżej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperatę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakołwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

Urządzenie ma wbudowane wyjście zasilania. W zależności od warunków w lokalu kilka urządzeń może być połączonych poprzez wejście i wyjście złącza zasilania. Podłącz w rzędzie maksymalnie cztery jednostki (jeśli używasz zasilania 230V/16A). Użyj zatwierdzonego, trzy-żyłowego kabla o przekroju co najmniej 1.5 mm². Należy przestrzegać instrukcji montażu producenta i oznaczenia kolorami kabla. Nie wyłączaj urządzenia poprzez odkręcanie złącza zasilania, ale użyj włącznika/wyłącznika zasilania lub schuko!

Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

Uwaga: Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weż złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

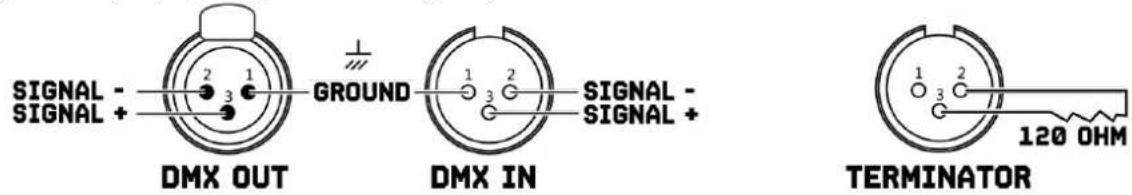

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN SIGNAL - SIGNAL + TERMINATOR 120 OHM

CZYSZCZENIE

Nagromadzenie kurzu, brudu i innych cząstek unoszących się w powietrzu zmniejszy moc świetlną urządzenia. Uniemożliwi to również prawidłowe chłodzenie urządzenia, co skróci żywotność urządzenia. Szybkość gromadzenia się zanieczyszczeń będzie się różnić w zależności od czynników środowiskowych, takich jak pył unoszący się w powietrzu, użycie maszyn do dymu, przepływ powietrza z systemów wentylacyjnych itp. Wentylatory chłodzące urządzenia przyspieszą gromadzenie się, a wszelkie cząstki dymu obecne w atmosferze zwiększą tendencję aby brud się załat.

Aby uzyskać najlepszą wydajność i żywotność urządzenia, należy go regularnie sprawdzać i czyścić, gdy tylko pojawią się oznaki gromadzenia się brudu.

Oceniaj środowisko operacyjne za każdym razem, gdy zaczniesz korzystać z urządzenia. W warunkach dużego zapylenia lub zadymienia, sprawdzaj urządzenie po kilku godzinach i sprawdzaj często, czy urządzenie może przyciągnąć brud szybciej, niż się spodziewasz. Sporządź harmonogram czyszczenia, który zapewni, że brud zostanie usunięty, zanim zacznie się gromadzić.

Skorzystaj z następujących wskazówek:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani żadnych innych agresywnych środków.
• Odkurz lub użyj spreżonego powietrza o niskim ciśnieniu, aby usunąć kurz i luźne cząsteczki z powierzchni i otworów wentylacyjnych. Zapobiegaj obracaniu się łopatek wentylacyjnych przed skierowaniem odkurzacza lub strumienia powietrza do wentylatora, lub możesz obracać wentylator zbyt szybko i go uszkodzić.
• Czyść elementy szklane wycierając delikatnie miękka, czystą, niestrzępiącą się szmatką zwilżoną słabym roztworem detergentu. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj tarcia szklanych powierzchni. Jeśli cząstki przyklejają się do szkła, spróbuj je podnieść, kilkakrotnie dotykając bawełnianym wacikiem lub zwilżoną, niepozostawiającą włókien ściereczka.
• Przed ponownym użyciem należy osuszyć urządzenie miękka, czystą, niestrzępiącą się szmatką lub spreżonym powietrzem pod niskim ciśnieniem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

FLIGE

Procedura:

Krok 1: Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą śrubokręta montażowego.

Krok 2: Usuń stary bezpiecznik z uchwytu bezpiecznika.

Krok 3: Zainstaluj nowy bezpiecznik w uchwycie bezpiecznika.

Krok 4: Wymień uchwyt bezpiecznika w obudowie.

ROZWIAZYWANIE PROBLEMÓW

Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:

Objaw	Możliwa przyczyna	Sugerowane działanie
Brak odpowiedzi z urządzenia.	Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny.	Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj ośton podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz.
Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler.	Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR.	Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odłącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominać jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaotycznie.
Błąd po zresetowaniu urządzenia.	Efekt wymaga mechanicznej regulacji.	Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz.
Strumień świetlny odcina się z przerwami.	Urzadzenie zbyt gorące.Diody LED uszkodzoneUstawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości.	Pozwój urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odłącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odłącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby.

CONTROL MENU

MENU				DESCRIPTION
DMX ADDR	A000-Axxx			DMX address setting
AUTO PLAY	Auto Program	Internal program 1-9	Master/Alone	Auto program
	Music Control	Internal program 1-9	Master/Alone	Music control
RESET	All Reset	On / Off		Reset all
	Scan Reset	On / Off		Scan reset
	Zoom Reset	On / Off		Zoom Reset
REVERSE PAN	Pan 1	On / Off		Movinghead 1 pan reverse
	Pan 2	On / Off		Movinghead 2 pan reverse
REVERSE TILT	Tilt 1	On / Off		Movinghead 1 tilt reverse
	Tilt 2	On / Off		Movinghead 2 tilt reverse
SPECIAL	Reset Default	On / Off		Reset default
	Calibration	Code xxx		Calibration code
		Pan ...		Calibration of the channel
	Temperature	xxx °C / F		Current temperature
	Manual Control	PAN = xxx		Manual control
	Mic SET	0-99%		Mic Sensitivity
	IR Remote	On / Off		IR Remote
DMX MODE	CH23			CH23 Mode
	CH28			CH28 Mode
	CH62			CH62 Mode
SCAN DEGREE	PAN Degree	540° / 360°		Select Pan Degree, default 540°
	TILT Degree	210° / 180° / 90°		Select Tilt Degree, default 210°
VERSION	Vx.xx			Software version

REMOTE CONTROL

MOVINGHEAD BLACK OUT TILT PAN AUTO SPEED SOUND DIMMER GOBO SHAKE COLOR RAIN BOW STROBE DIMMER AUTO SPEED PIXEL SPEED STROBE CTO COLOR STATIC LEDBAR DIMMER STROBE COLOR ▲beamZ

DMX CHANNELS

23 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	HEAD 1 PAN	000-255	Pan movement
2	HEAD 1 TILT	000-255	Tilt movement
3	HEAD 1 DIMMER	000-255	0-100%
4	HEAD 1 SHUTTER	000-031	Shutter closed
		032-063	shutter open
		064-095	Strobe effect slow to fast
		096-127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160-191	Shutter open
		192-223	Random strobe effect slow to fast
		224-255	Shutter open
5	HEAD 1 RED	000-255	0-100% Red dimmer from dark to bright
6	HEAD 1 GREEN	000-255	0-100% Green dimmer from dark to bright
7	HEAD 1 BLUE	000-255	0-100% Blue dimmer from dark to bright
8	HEAD 1 WHITE	000-255	0-100% White dimmer from dark to bright
9	HEAD 1 ZOOM	000-255	In(near)to out(far)
10	HEAD 1 MACRO	000-015	Shutter closed
		016-031	Shutter open
		032-047	Strobe effect slow to fast
		048-063	Shutter open
		064-079	Pulse-effect in sequences slow to fast
		080-095	Shutter open
		096-111	Random strobe effect slow to fast
		112-127	Shutter open
		128-143	Green+Blue
		144-159	Green+White
		160-175	Blue+Wtihe
		176-191	R+G+B
		192-207	R+G+B+W
		208-223	Jump effect
		224-239	Fading effect
		240-255	Jump effect,Fading effect ,Pulse-effect
11	HEAD 1 MACRO SPEED	000-255	Macro Speed from Slow To Fast
1	HEAD 2 PAN	000-255	Pan movement
2	HEAD 2 TILT	000-255	Tilt movement
3	HEAD 2 DIMMER	000-255	0-100%
4	HEAD 2 SHUTTER	000-031	Shutter closed
		032-063	Shutter open
		064-095	Strobe effect slow to fast
		096-127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160-191	Shutter open
		192-223	Random strobe effect slow to fast
		192-223	Random strobe effect slow to fast
		224-255	Shutter open
5	HEAD 2 RED	000-255	0-100% Red dimmer from dark to bright
6	HEAD 2 GREEN	000-255	0-100% Green dimmer from dark to bright
7	HEAD 2 BLUE	000-255	0-100% Blue dimmer from dark to bright
8	HEAD 2 WHITE	000-255	0-100% White dimmer from dark to bright
9	HEAD 2 ZOOM	000-255	In(near)to out(far)
10	HEAD 2 MACRO	000-015	Shutter closed
		016-0031	Shutter open
		032-047	Strobe effect slow to fast
		048-063	Shutter open
		064-079	Pulse-effect in sequences slow to fast
		080-095	Shutter open
		096-111	Random strobe effect slow to fast
		112-127	Shutter open
		128-143	Green+Blue
		144-159	Green+White
		160-175	Blue+Wtihe
		176-191	R+G+B
		192-207	R+G+B+W
		208-223	Jump effect
		224-239	Fading effect
		240-255	Jump effect,Fading effect ,Pulse-effect
11	HEAD 2 MACRO SPEED	000-255	Macro Speed from Slow To Fast
12	SPEED PAN/TILT	000 -225	Max to min speed
		226-235	Blackout by movement
		236-255	No function
13	SPECIAL FUNCTION	000-079	No function
		080 -084	All motor reset
		085-089	Scan motor reset
		090 -094	Colors motor reset
		095 -099	Gobo motor reset
		100 -108	Internal program 1
		109 -117	Internal program 2
		118 -126	Internal program 3
		127 -135	Internal program 4
		136 -144	Internal program 5
		145 -153	Internal program 6
		154 -162	Internal program 7
		163 -171	Internal program 8
		172 -180	Internal program 9
		181 -189	Internal Sound program 1
		190 -198	Internal Sound program 2
		199 -207	Internal Sound program 3
		208 -216	Internal Sound program 4
		217 -225	Internal Sound program 5
		226 -234	Internal Sound program 6
		235 -243	Internal Sound program 7
		244 -252	Internal Sound program 8
		253 -255	Internal Sound program 9
14	DIMMER	000-255	Dimmer 0%-100%
15	SHUTTER	000-031	Shutter closed
		032 -063	Shutter open
		064 -095	Strobe effect slow to fast
		096 -127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160 -191	Shutter open
		192 -223	Random strobe effect slow to fast
		224 -255	Shutter open
16	RED	000-255	0-100% Red dimmer from dark to bright
17	GREEN	000-255	0-100% Green dimmer from dark to bright
18	BLUE	000-255	0-100% Blue dimmer from dark to bright
19	WHITE	000-255	0-100% White dimmer from dark to bright
20	MACRO COLOR	000 -015	No Function
		016 -031	Red
		032 -047	Green
		048 -063	Blue
		064 -079	White
		080 -095	Red+Green
		096-111	Red+Blue
		112 -127	Red+White
		128 -143	Green+Blue
		144 -159	Green+White
		160 -175	Blue+Wtihe
		176 -191	R+G+B
		192 -207	R+G+B+W
		208 -212	2700K
		213 -217	3200K
		218 -222	3500K
		223 -227	5000K
		228 -232	5500K
		233 -237	6000K
		238 -242	6500K
		243 -247	7000K
		248 -255	8000K
21	COLOR TEMP	000 -015	No function
		016 -045	Below 3200K
		046 -075	3200K - 3500K
		076-105	3500K - 5000K
		106 -135	5000K - 5500K
		136 -165	5500K - 6000K
		166 -195	6000K - 6500K
		196 -225	6500K - 7000K
		226 -255	7000K - 8000K
22	MACRO RUN	000 -015	No function
		016 -031	Macro Run 1
		032-047	Macro Run 2
		048 -063	Macro Run 3
		064 -079	Macro Run 4
		080 -095	Macro Run 5
		096 -111	Macro Run 6
		112 -127	Macro Run 7
		128 -143	Macro Run 8
		144 -159	Macro Run 9
		160 -175	Macro Run 10
		176-191	Macro Run 11
		192 -207	Macro Sound 1
		208 -223	Macro Sound 2
		224 -239	Macro Sound 3
		240 -255	Macro Sound 4
23	MACRO SPEED	000-255	Macro Speed from slow to fast

38 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	HEAD 1 PAN	000-255	Pan movement
2	HEAD 1 PAN FINE	000-255	Fine control of pan movement
3	HEAD 1 TILT	000-255	Tilt movement
4	HEAD 1 TILT FINE	000-255	Fine control of tilt movement
5	HEAD 1 DIMMER	000-255	0-100%
6	HEAD 1 SHUTTER	000-031	Shutter closed
		032-063	Shutter open
		064-095	Strobe effect slow to fast
		096-127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160-191	Shutter open
		192-223	Random strobe effect slow to fast
		224-255	Shutter open
7	HEAD 1 RED	000-255	0-100% Red dimmer from dark to bright
8	HEAD 1 GREEN	000-255	0-100% Green dimmer from dark to bright
9	HEAD 1 BLUE	000-255	0-100% Blue dimmer from dark to bright
10	HEAD 1 WHITE	000-255	0-100% White dimmer from dark to bright
11	HEAD 1 ZOOM	000-255	In(near)to out(far)
12	HEAD 1 MACRO	000-015	Shutter closed
		016-031	Shutter open
		032-047	Strobe effect slow to fast
		048-063	Shutter open
		064-079	Pulse-effect in sequences slow to fast
		080-095	Shutter open
		096-111	Random strobe effect slow to fast
		112-127	Shutter open
		128-143	Green+Blue
		144-159	Green+White
		160-175	Blue+Wtihe
		176-191	R+G+B
		192-207	R+G+B+W
		208-223	Jump effect
		224-239	Fading effect
		240-255	Jump effect, Fading effect ,Pulse-effect
13	HEAD 1 MACRO SPEED	000-255	Macro Speed from Slow To Fast
14	HEAD 2 PAN	000-255	Pan movement
15	HEAD 2 PAN FINE	000-255	Fine control of pan movement
16	HEAD 2 TILT	000-255	Tilt movement
17	HEAD 2 TILT FINE	000-255	Fine control of tilt movement
18	HEAD 2 DIMMER	000-255	0-100%
19	HEAD 2 SHUTTER	000-031	Shutter closed
		032-063	Shutter open
		064-095	Strobe effect slow to fast
		096-127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160-191	Shutter open
		192-223	Random strobe effect slow to fast
		224-255	Shutter open
20	HEAD 2 RED	000-255	0-100% Red dimmer from dark to bright
21	HEAD 2 GREEN	000-255	0-100% Green dimmer from dark to bright
22	HEAD 2 BLUE	000-255	0-100% Blue dimmer from dark to bright
23	HEAD 2 WHITE	000-255	0-100% White dimmer from dark to bright
24	HEAD 2 ZOOM	000-255	In(near)to out(far)
25	HEAD 2 MACRO	000-015	Shutter closed
		016-031	Shutter open
		032-047	Strobe effect slow to fast
		048-063	Shutter open
		064-079	Pulse-effect in sequences slow to fast
		080-095	Shutter open
		096-111	Random strobe effect slow to fast
		112-127	Shutter open
		128-143	Green+Blue
		144-159	Green+White
		160-175	Blue+Wtihe
		176-191	R+G+B
		192-207	R+G+B+W
		208-223	Jump effect
		224-239	Fading effect
		240-255	Jump effect,Fading effect ,Pulse-effect
26	HEAD 1 MACRO SPEED	000-255	Macro Speed from Slow To Fast
27	SPEED PAN/TILT	000 -225	Max to min speed
		226-235	Blackout by movement
		236-255	No function
28	SPECIAL FUNCTION	000-079	No function
		080 -084	All Motor reset
		085-089	Scan motor reset
		090 -094	Colors motor reset
		095 -099	Gobo motor reset
		100 -108	Internal program 1
		109 -117	Internal program 2
		118 -126	Internal program 3
		127 -135	Internal program 4
		136 -144	Internal program 5
		145 -153	Internal program 6
		154 -162	Internal program 7
		163 -171	Internal program 8
		172 -180	Internal program 9
		181 -189	Internal Sound program 1
		190 -198	Internal Sound program 2
		199 -207	Internal Sound program 3
		208 -216	Internal Sound program 4
		217 -225	Internal Sound program 5
		226 -234	Internal Sound program 6
		235 -243	Internal Sound program 7
		244 -252	Internal Sound program 8
		253 -255	Internal Sound program 9
29	DIMMER	000-255	Dimmer 0%-100%
30	SHUTTER	000-031	Shutter closed
		032 -063	Shutter open
		064 -095	Strobe effect slow to fast
		096 -127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160 -191	Shutter open
		192 -223	Random strobe effect slow to fast
		224 -255	Shutter open
31	RED	000-255	0-100% red dimmer from dark to bright
32	GREEN	000-255	0-100% green dimmer from dark to bright
33	BLUE	000-255	0-100% blue dimmer from dark to bright
34	WHITE	000-255	0-100% white dimmer from dark to bright
35	MACRO COLOR	000 -015	No function
		016 -031	Red
		032 -047	Green
		048 -063	Blue
		064 -079	White
		080 -095	Red+Green
		096-111	Red+Blue
		112 -127	Red+White
		128 -143	Green+Blue
		144 -159	Green+White
		160 -175	Blue+Wtihe
		176 -191	R+G+B
		192 -207	R+G+B+W
		208 -212	2700K
		213 -217	3200K
		218 -222	3500K
		223 -227	5000K
		228 -232	5500K
		233 -237	6000K
		238 -242	6500K
		243 -247	7000K
		248 -255	8000K
36	COLOR TEMP	000 -015	No function
		016 -045	Below 3200K
		046 -075	3200K - 3500K
		076-105	3500K - 5000K
		106 -135	5000K - 5500K
		136 -165	5500K - 6000K
		166 -195	6000K - 6500K
		196 -225	6500K - 7000K
		226 -255	7000K - 8000K
37	MACRO RUN	000 -015	No function
		016 -031	Macro Run 1
		032-047	Macro Run 2
		048 -063	Macro Run 3
		064 -079	Macro Run 4
		080 -095	Macro Run 5
		096 -111	Macro Run 6
		112 -127	Macro Run 7
		128 -143	Macro Run 8
		144 -159	Macro Run 9
		160 -175	Macrorun 10
		176-191	Macro Run 11
		192 -207	Macro Sound 1
		208 -223	Macro Sound 2
		224 -239	Macro Sound 3
		240 -255	Macro Sound 4
38	MACRO SPEED	000-255	Macro speed from slow to fast

62 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	HEAD 1 PAN	000-255	Pan movement
2	HEAD 1 PAN FINE	000-255	Fine control of pan movement
3	HEAD 1 TILT	000-255	Tilt movement
4	HEAD 1 TILT FINE	000-255	Fine control of tilt movement
5	HEAD 1 DIMMER	000-255	0-100%
6	HEAD 1 SHUTTER	000-031	Shutter closed
		032-063	Shutter open
		064-095	Strobe effect slow to fast
		096-127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160-191	Shutter open
		192-223	Random strobe effect slow to fast
		224-255	Shutter open
7	HEAD 1 RED	000-255	0-100% Red dimmer from dark to bright
8	HEAD 1 GREEN	000-255	0-100% Green dimmer from dark to bright
9	HEAD 1 BLUE	000-255	0-100% Blue dimmer from dark to bright
10	HEAD 1 WHITE	000-255	0-100% White dimmer from dark to bright
11	HEAD 1 ZOOM	000-255	In(near)to out(far)
12	HEAD 1 MACRO	000-015	Shutter closed
		016-031	Shutter open
		032-047	Strobe effect slow to fast
		048-063	Shutter open
		064-079	Pulse-effect in sequences slow to fast
		080-095	Shutter open
		096-111	Random strobe effect slow to fast
		112-127	Shutter open
		128-143	Green+Blue
		144-159	Green+White
		160-175	Blue+Wtihe
		176-191	R+G+B
		192-207	R+G+B+W
		208-223	Jump effect
		224-239	Fading effect
		240-255	Jump effect, Fading effect ,Pulse-effect
13	HEAD 1 MACRO SPEED	000-255	Macro Speed from slow to fast
14	HEAD 2 PAN	000-255	Pan movement
15	HEAD 2 PAN FINE	000-255	Fine control of pan movement
16	HEAD 2 TILT	000-255	Tilt movement
17	HEAD 2 TILT FINE	000-255	Fine control of tilt movement
18	HEAD 2 DIMMER	000-255	0-100%
19	HEAD 2 SHUTTER	000-031	Shutter closed
		032-063	Shutter open
		064-095	Strobe effect slow to fast
		096-127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160.191	Shutter open
		192-223	Random strobe effect slow to fast
		224-255	Shutter open
20	HEAD 2 RED	000-255	0-100% Red dimmer from dark to bright
21	HEAD 2 GREEN	000-255	0-100% Green dimmer from dark to bright
22	HEAD 2 BLUE	000-255	0-100% Blue dimmer from dark to bright
23	HEAD 2 WHITE	000-255	0-100% White dimmer from dark to bright
24	HEAD 2 ZOOM	000-255	In(near)to out(far)
25	HEAD 2 MACRO	000-015	Shutter closed
		016-031	Shutter open
		032-047	Strobe effect slow to fast
		048-063	Shutter open
		064-079	Pulse-effect in sequences slow to fast
		080-095	Shutter open
		096-111	Random strobe effect slow to fast
		112-127	Shutter open
		128-143	Green+Blue
		144-159	Green+White
		160-175	Blue+Wtihe
		176-191	R+G+B
		192-207	R+G+B+W
		208-223	Jump effect
		224-239	Fading effect
		240-255	Jump effect,Fading effect ,Pulse-effect
26	HEAD 1 MACRO SPEED	000-255	Macro Speed from Slow To Fast
27	SPEED PAN/TILT	000 -225	Max to min speed
		226-235	Blackout by movement
		236-255	No function
28	SPECIAL FUNCTION	000-079	No function
		080 -084	All motor reset
		085-089	Scan motor reset
		090 -094	Colors motor reset
		095 -099	Gobo motor reset
		100 -108	Internal program 1
		109 -117	Internal program 2
		118 -126	Internal program 3
		127 -135	Internal program 4
		136 -144	Internal program 5
		145 -153	Internal program 6
		154 -162	Internal program 7
		163 -171	Internal program 8
		172 -180	Internal program 9
		181 -189	Internal Sound program 1
		190 -198	Internal Sound program 2
		199 -207	Internal Sound program 3
		208 -216	Internal Sound program 4
		217 -225	Internal Sound program 5
		226 -234	Internal Sound program 6
		235 -243	Internal Sound program 7
		244 -252	Internal Sound program 8
		253 -255	Internal Sound program 9
29	DIMMER	000-255	Dimmer 0%-100%
30	SHUTTER	000-031	Shutter closed
		032 -063	Shutter open
		064 -095	Strobe effect slow to fast
		096 -127	Shutter open
		128-159	Pulse-effect in sequences slow to fast
		160 -191	Shutter open
		192 -223	Random strobe effect slow to fast
		224 -255	Shutter open
31	RED	000-255	0-100% red dimmer from dark to bright
32	GREEN	000-255	0-100% green dimmer from dark to bright
33	BLUE	000-255	0-100% blue dimmer from dark to bright
34	WHITE	000-255	0-100% white dimmer from dark to bright
35	MACRO COLOR	000 -015	No function
		016 -031	Red
		032 -047	Green
		048 -063	Blue
		064 -079	White
		080 -095	Red+Green
		096-111	Red+Blue
		112 -127	Red+White
		128 -143	Green+Blue
		144 -159	Green+White
		160 -175	Blue+Wtihe
		176 -191	R+G+B
		192 -207	R+G+B+W
		208 -212	2700K
		213 -217	3200K
		218 -222	3500K
		223 -227	5000K
		228 -232	5500K
		233 -237	6000K
		238 -242	6500K
		243 -247	7000K
		248 -255	8000K
36	COLOR TEMP	000 -015	No function
		016 -045	Below 3200K
		046 -075	3200K - 3500K
		076-105	3500K - 5000K
		106 -135	5000K - 5500K
		136 -165	5500K - 6000K
		166 -195	6000K - 6500K
		196 -225	6500K - 7000K
		226 -255	7000K - 8000K
37	MACRO RUN	000 -015	No function
		016 -031	Macro Run 1
		032-047	Macro Run 2
		048 -063	Macro Run 3
		064 -079	Macro Run 4
		080 -095	Macro Run 5
		096 -111	Macro Run 6
		112 -127	Macro Run 7
		128 -143	Macro Run 8
		144 -159	Macro Run 9
		160 -175	Macrorun 10
		176-191	Macro Run 11
		192 -207	Macro Sound 1
		208 -223	Macro Sound 2
		224 -239	Macro Sound 3
		240 -255	Macro Sound 4
38	MACRO SPEED	000-255	Macro speed from slow to fast
39	RED 1	000-255	Red in pixel 1 saturation control (0-100%)
40	GREEN 1	000-255	Green in pixel 1 saturation control (0-100%)
41	BLUE 1	000-255	Blue in pixel 1 saturation control (0-100%)
42	WHITE 1	000-255	White in pixel 1 saturation control (0-100%)
43	RED 2	000-255	Red in pixel 2 saturation control (0-100%)
44	GREEN 2	000-255	Green in pixel 2 saturation control (0-100%)
45	BLUE 2	000-255	Blue in pixel 2 saturation control (0-100%)
46	WHITE 2	000-255	White in pixel 2 saturation control (0-100%)
47	RED 3	000-255	Red in pixel 3 saturation control (0-100%)
48	GREEN 3	000-255	Green in pixel 3 saturation control (0-100%)
49	BLUE 3	000-255	Blue in pixel 3 saturation control (0-100%)
50	WHITE 3	000-255	White in pixel 3 saturation control (0-100%)
51	RED 4	000-255	Red in pixel 4 saturation control (0-100%)
52	GREEN 4	000-255	Green in pixel 4 saturation control (0-100%)
53	BLUE 4	000-255	Blue in pixel 4 saturation control (0-100%)
54	WHITE 4	000-255	White in pixel 4 saturation control (0-100%)
55	RED 5	000-255	Red in pixel 5 saturation control (0-100%)
56	GREEN 5	000-255	Green in pixel 5 saturation control (0-100%)
57	BLUE 5	000-255	Blue in pixel 5 saturation control (0-100%)
58	WHITE 5	000-255	White in pixel 5 saturation control (0-100%)
59	RED 6	000-255	Red in pixel 6 saturation control (0-100%)
60	GREEN 6	000-255	Green in pixel 6 saturation control (0-100%)
61	BLUE 6	000-255	Blue in pixel 6 saturation control (0-100%)
62	WHITE 6	000-255	White in pixel 6 saturation control (0-100%)
