INSTRUKCJA OBSŁUGI LCB400IP BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

BeamZ LCB400IP - 1

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartości mi podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.

Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknieć.
Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
Zawsze odlączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.

- Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaść żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

BeamZ LCB400IP - 2

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur lub kurzu.
• Wyczyść urządzenie za pomocą suchej szmatki.
Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
• Nie demontuj ani nie modyfikuj urządzenia.
Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
• Temperatura otoczenia musi zawsze wynosić od -20°C do + 45°C.
Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

BeamZ LCB400IP - 3

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

BeamZ LCB400IP - ROZPAKOWYWANIE INSTRUKCJI - 1

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powsłająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

BeamZ LCB400IP - ZASILACZ - 1

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

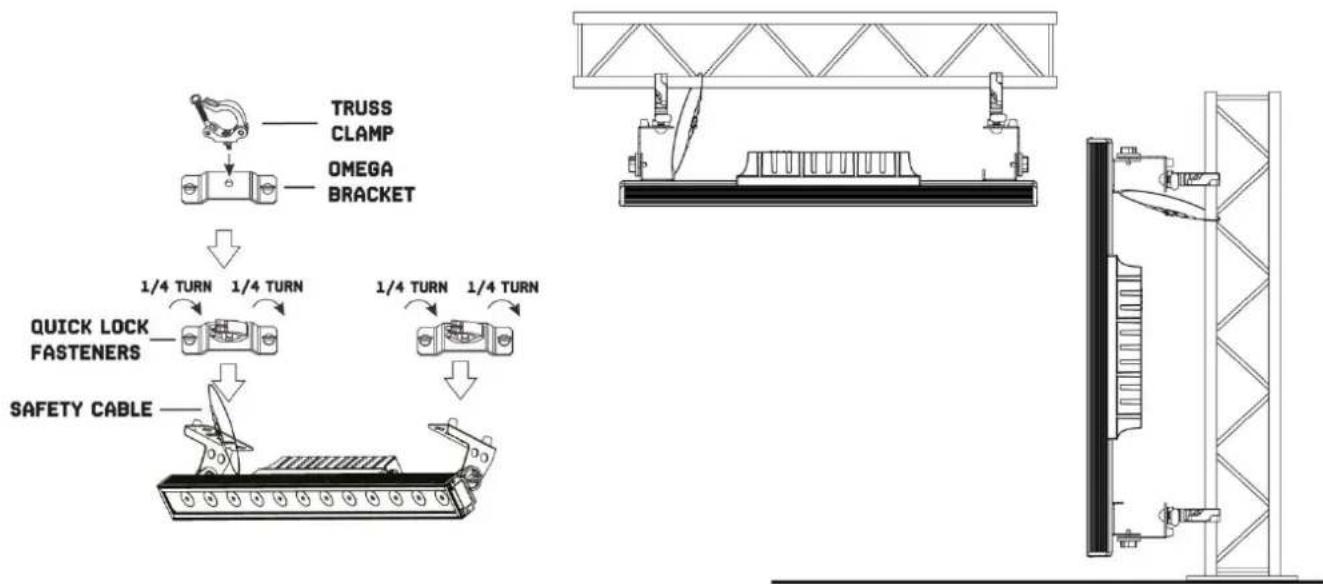

MOCOWANIE

Oprawa powinna być ustawiona na stabilnej i równej powierzchni. Za pomocą elementów mocujących płyty podstawowej, urządzenie można również zamontować do góry nogami do kratownicy, patrz poniższy rysunek. Do zamocowania wymagane są certyfikowane zaciski o prawidłowym obciążeniu roboczym. Zgodnie z rysunkiem, śruby szybkiego blokowania wsporników omega są umieszczane w otworach przewidzianych w płycie podstawy i obracane zgodnie z ruchem wskazówek zegara aż do zablokowania (do zatrzymania). Miejsce montażu musi mieć wystarczającą stabilność i być w stanie utrzymać ciężar 10-krotności wagi urządzenia. Zabezpiecz urządzenie za pomocą linki zabezpieczającej, aby nie spadło.

Podczas wykonywania jakiejkolwiek instalacji należy zawsze przestrzegać europejskich i krajowych wytycznych dotyczących olinowania, wiązarów i wszystkich innych kwestii związanych z bezpieczeństwem. Zawsze pozwól, aby instalacja została sprawdzona przez autoryzowanego dealera!

BeamZ LCB400IP - MOCOWANIE - 1


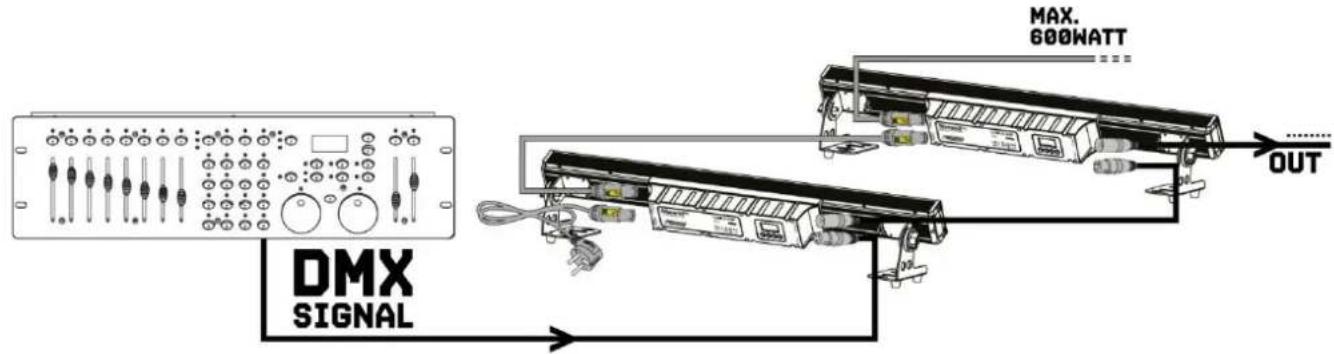

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

BeamZ LCB400IP - KONTROLA DMX512 - 1

BeamZ LCB400IP - KONTROLA DMX512 - 2

UWAGA! Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

BeamZ LCB400IP - KONTROLA DMX512 - 3

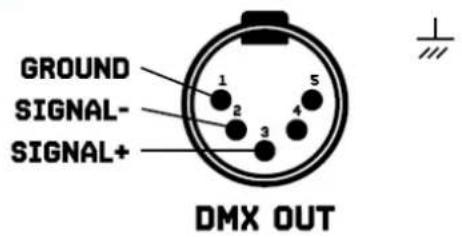


BeamZ LCB400IP - KONTROLA DMX512 - 4

BeamZ LCB400IP - KONTROLA DMX512 - 5

KONTROLA RDM

Urządzenie może komunikować się za pomocą RDM (Remote Device Management) poprzez DMX512 Artnet. RDM jest dwukierunkowym protokołem komunikacyjnym do użytku w systemach sterowania DMX512, jest to otwarty standard konfiguracji i monitorowania stanu DMX512.

Protokół RDM umożliwia wkładanie pakietów danych do linii DMX512 bez wpływu na istniejące urządzenia nie należące do DMX512. System umożliwia kontrolerowi lub specjalnemu kontrolerowi RDM wysyłanie i odbieranie poleceń z określonych urządzeń.

Funkcja RDM umożliwia na przykład zdalne ustawienie adresu startowego DMX urządzenia. Jest to szczególnie przydatne, gdy urządzenie jest zainstalowane w niedostępnym miejscu. Każde urządzenie posiada RDM UID (unikalny numer identyfikacyjny).

KLASA OCHRONY IP65

Urządzenia z klasą ochrony IP65 są pyłoszczelne i całkowicie zabezpieczone przed kontaktem (pierwszy kod). Są również chronione przed wodą rozpryskową pod dowolnym kątem (druga cyfra kodu). Dlatego też to urządzenie może być używane na zewnątrz. Urządzenia są zazwyczaj przeznaczone tylko do użytku tymczasowego (oświetlenie wydarzeń), a nie do stałego użytku na zewnątrz. Określona klasa ochrony nie zawiera stwierdzenia o odporności na warunki pogodowe (odporność na zmieniające się warunki otoczenia, a także na działanie promieni słonecznych i promieni UV). Uszczelnienia i połączenia śrubowe urządzeń muszą być regularnie sprawdzane w celu zapewnienia bezawaryjnej pracy.

KONSERWACJA

Ta oprawa jest praktycznie bezobstugowa, ale powinieneś regularnie sprawdzać urządzenie pod kątem aspektów mechanicznych i elektrycznych.

Oceń środowisko pracy i ustal harmonogram inspekcji i czyszczenia zgodnie z poniższymi wytycznymi:

Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed przystąpieniem do kontroli i czyszczenia.
Sprawdź, czy wkręty i śruby użyte do montażu urządzenia są dobrze dokręcone i wolne od korozji.
Sprawdzić obudowę, punkty mocowania i punkty instalacji, nie mogą wykazywać żadnych oznak deformacji, zużycia ani zmeczenia.
Sprawdź mechanicznie poruszające się części, które nie mogą wykazywać oznak zużycia ani zmęczenia.
Sprawdź kable zasilania elektrycznego i sygnałowego, nie mogą one wykazywać żadnych uszkodzeń ani zmęczenia.
Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani innych podobnych produktów.
Przetrzyj urządzenie i wyczyść szklaną płytkę miękką, czystą, niepozostawiającą włókien ściereczką zwilżoną słabym roztworem czyszczącym. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj pocierania szklanych powierzchni.
Przed ponownym włączeniem urządzenia osusz urządzenie, złącza i styki miękką, czystą, niestrzępiącą się szmatką lub sprężonym powietrzem o niskim ciśnieniu.

Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:

	Ż	Ł
Brak odpowiedzi z urządzenia.	Brak zasilania urządzenia.	Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.
Brak odpowiedzi z urządzenia.	Przepalony bezpiecznik lub błąd wewnętrzny.	Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj osłon podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzac od Beamz lub autoryzowanego partnera serwisowego Beamz.
Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler.	Kontroler nie jest podłączony.	Podłącz kontroler.
	Zła linia DMX.	Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.
	Linia DMX nie ma oporności końcowej.	Włóż wtyczkę terminatora DMX do gniazda wyjścia dany ostatniego urządzenia na linii DMX.
	Niepoprawne adresowanie urządzeń.	Sprawdź adres urządzenia i ustawienia trybu DMX.
	Urządzenie jest wadliwe i zakłóca transmisję danych na linii DMX.	Odłącz złącza DMX IN i OUT i podłącz je bezpośrednio, ominąć jedno urządzenie naraz, aż do odzyskania normaln pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.
	Pin 2 i 3 są odwrócone w połączeniu XI.	Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i w urządzeniu, które zachowuje się chaotycznie.
Błąd po zresetowaniu urządzenia.	Efekt wymaga mechanicznej regulacji.	Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się Beamz lub autoryzowanym partnerem serwisowym Beam
Strumień świetlny odcina się z przerwami.	Urządzenie zbyt gorące.	Pozwój urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.
	Diody LED uszkodzone.	Odłącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beam
	Ustawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości.	Odłącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby.

001-512
FROST	000-255
Red1	000-255
Green1	000-255
Blue1	000-255
Amber1	000-255
Cool W1	000-255
Red2	000-255
Green2	000-255
Blue2	000-255
Amber2	000-255
Cool W2	000-255
SHUT	000-255
PRSC(Preset color)	NONE,R,G,B,RGBW,YELLOW,PINK,CYAN,ORANGE,VIOLET,GOLDEN,2700K 500K,6500K
	Red	000-255
	Green	000-255
	Blue	000-255
CAL(CALIBRATION)	Amber	000-255
	Cool W	000-255
	USE?	YES/NO
	4CH
	6CH
	7CH
	12CH
	15CH
	35CH
	45CH
CHMD (Channel Mode)	75CH
	159CH
	PX6 RGB (19CH)
	PX12 RGB (37CH)
	PX36 RGB (109CH)
	PX6 All (31CH)
	PX12 All (61CH)
	PX36 All (145CH)
DIM(Dimming mode)	LIN (linear)/SQR(square law)/ISQR (inverse square law)/SCUR (S-curve)/LIN (line smooth)/SQR (square law smooth)/ISQR (inverse square law smooth)/SCUR (S-curve smooth)
DISY(Display set)	ON (Permanent on)
DISY(Display set)	OFF (30 seconds off)
LOCK (Key 2 minutes lock)	YES/NO (Unlock: UP→DOWN→UP→DOWN→ENTER)
Rotate	Normal
Rotate	Rotate 180°
INT	1-100
CT01	FROST	000-255
.	Red	000-255
.	Green	000-255
.	Blue	000-255
	Amber	000-255

.	Cool W	000-255
CT10
AT01	RUN.. *
.	RUN.. *
.	RUN.. *
.	RUN.. *
AT33	RUN.. *
ATSP(Auto speed)	000-255
CHS1(Chase 1)	RUN.. *
CHS2(Chase 2)	RUN.. *
CHS3(Chase 3)	RUN.. *
CHS1(Chase 1)	SC1(Scene 1)	FROST	000-255
		Red1	000-255
		Green1	000-255
		Blue1	000-255
		Amber1	000-255
		Cool White1	000-255
		Red2	000-255
		Green2	000-255
		Blue2	000-255
		Amber2	000-255
		Cool White2	000-255
		SHUT	000-255
		AUTO	NONE, AT01-AT33
		ATSP	000-255(S)
		TIME	000-255(S)
		WAIT	00 .0-25.5(S)
		USE?	YES/NO
	SC25(Scene 25)
......	......	......	......
CHS3 (Chase 3)
SOFT (Software version)		Vx.x
POWER (Power reduction)		xxxx%
TEMP		xxx°C
RDM U		076A-XXXXXXXX
ST L (Setting load)	YES/NO
PR L (Program load)	YES/NO
YES/NO	When a parameter is sent using SEND, the address and CAL items are not sent. All o items, including the programming items, are sent

DMX CHANNELS

4 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0 (Frost Heavy To Mild)
2	RED	000-255	Red 0-100%
3	GREEN	000-255	Green 0-100%
4	BLUE	000-255	Blue 0-100%

6 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0 (Frost Heavy To Mild)
2	RED	000-255	Red 0-100%
3	GREEN	000-255	Green 0-100%
4	BLUE	000-255	Blue 0-100%
5	AMBER	000-255	Amber 0-100%
6	COOL WHITE	000-255	Cool White 0-100%

7 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0 (Frost Heavy To Mild)
2	DIMMER	000-255	Master Dimmer
3	RED	000-255	Red 0-100%
4	GREEN	000-255	Green 0-100%
5	BLUE	000-255	Blue 0-100%
6	AMBER	000-255	Amber 0-100%
7	COOL WHITE	000-255	Cool White 0-100%

12 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0 (Frost Heavy To Mild)
2	DIMMER	000-255	Master Dimmer
3	RED	000-255	Red 0-100%
4	GREEN	000-255	Green 0-100%
5	BLUE	000-255	Blue 0-100%
6	AMBER	000-255	Amber 0-100%
7	COOL WHITE	000-255	Cool White 0-100%
8	STROBE	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
9	PROGRAM	000-005	No effect
		006-010	CT01 (Set By Menu)
		011-015	CT02
		016-020	CT03
		021-025	CT04
		026-030	CT05
		031-035	CT06
		036-040	CT07
		041-045	CT08
		046-050	CT09
		051-055	CT10
		056-060	AUTO 1
		061-065	AUTO 2
		066-070	AUTO 3
		071-075	AUTO 4
		076-080	AUTO 5
		081-085	AUTO 6
		086-090	AUTO 7
		091-095	AUTO 8
		096-100	AUTO 9
		101-105	AUTO 10
		106-110	AUTO 11
		111-115	AUTO 12
		116-120	AUTO 13
		121-125	AUTO 14
		126-130	AUTO 15
		131-135	AUTO 16
		136-140	AUTO 17
		141-145	AUTO 18
		146-150	AUTO 19
		151-155	AUTO 20
		156-160	AUTO 21
		161-165	AUTO 22
		166-170	AUTO 23
		171-175	AUTO 24
		176-180	AUTO 25
		181-185	AUTO 26
		186-190	AUTO 27
		191-195	AUTO 28
		196-200	AUTO 29
		201-205	AUTO 30
		206-210	AUTO 31
		211-215	AUTO 32
		216-220	AUTO 33
		221-225	CHASE1
		226-230	CHASE2
		231-235	CHASE3
		236-250	R:236,G:237,B:238,RGBW:239,YELLOW:240,PINK:241,CYAN:242,ORANGE:243,VIOLET:244,GOLDEN:245,2700K:246,3200K:247,4000K:248,5500K:249,6500K:250
		251-255	RESERVED
10	SPEED	000-255	Program Speed, Fast To Slow
11	VIRTUAL COLOUR WHEEL	000-010	No effect
11	VIRTUAL COLOUR WHEEL	011-255	Colour Fading
12	DIMMER CURVE	000-010	No effect
		011-020	Linear curve and not smooth
		021-030	Square law curve and not smooth
		031-040	Inverse square law curve and not smooth
		041-050	S-curve and not smooth
		051-060	Linear curve and smooth
		061-070	Square law curve and smooth
		071-080	Inverse square law curve and smooth
		081-090	S-curve and smooth

091-255 No effect

15 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0 (Frost Heavy To Mild)
2	DIM ALL	000-255	Master Dimmer
3	RED	000-255	Red 0-100%
4	GREEN	000-255	Green 0-100%
5	BLUE	000-255	Blue 0-100%
6	AMBER	000-255	Amber 0-100%
7	COOL WHITE	000-255	Cool White 0-100%
8	STROBE RGB	000-005	No strobe
		006-060	Synchronous strobe (slow to fast)
		061-100	Electronic Sine wave (slow to fast)
		101-140	Random Strobe (slow to fast)
		141-180	Opening pulse (slow to fast)
		181-220	Closing pulse (slow to fast)
		221-255	Electronic Square wave (slow to fast)
9	PROGRAM	000-005	No effect
		006-010	CT01 (Set By Menu)
		011-015	CT02
		016-020	CT03
		021-025	CT04
		026-030	CT05
		031-035	CT06
		036-040	CT07
		041-045	CT08
		046-050	CT09
		051-055	CT10
		056-060	AUTO 1
		061-065	AUTO 2
		066-070	AUTO 3
		071-075	AUTO 4
		076-080	AUTO 5
		081-085	AUTO 6
		086-090	AUTO 7
		091-095	AUTO 8
		096-100	AUTO 9
		101-105	AUTO 10
		106-110	AUTO 11
		111-115	AUTO 12
		116-120	AUTO 13
		121-125	AUTO 14
		126-130	AUTO 15
		131-135	AUTO 16
		136-140	AUTO 17
		141-145	AUTO 18
		146-150	AUTO 19
		151-155	AUTO 20
		156-160	AUTO 21
		161-165	AUTO 22
		166-170	AUTO 23
		171-175	AUTO 24
		176-180	AUTO 25
		181-185	AUTO 26
		186-190	AUTO 27
		191-195	AUTO 28
		196-200	AUTO 29
		201-205	AUTO 30
		206-210	AUTO 31
		211-215	AUTO 32
		216-220	AUTO 33
		221-225	CHASE1
		226-230	CHASE2
		231-235	CHASE3
		236-250	R:236,G:237,B:238,RGBW:239,YELLOW:240,PINK:241,CYAN:242,ORANGE:243,VIOLET:244,GOLDEN:245,2700K:246,3200K:247,4000K:248,5500K:249,6500K:250
		251-255	RESERVED
10	SPEED	000-255	Program Speed, Fast To Slow
11	VIRTUAL COLOUR WHEEL	000-010	No effect
11	VIRTUAL COLOUR WHEEL	011-255	Colour Fading
12	STROBEAMBERCOOL WHITE	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
13	EFFECTAMBERCOOL WHITE	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
14	SPEED	000-255	Amber Cool White Speed, Fast To Slow
15	DIMMER MODE	000-010	No effect
		011-020	Linear curve and not smooth
		021-030	Square law curve and not smooth
		031-040	Inverse square law curve and not smooth
		041-050	S-curve and not smooth
		051-060	Linear curve and smooth
		061-070	Square law curve and smooth
		071-080	Inverse square law curve and smooth
		081-090	S-curve and smooth
		091-255	No effect

35 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0 (Frost Heavy To Mild)
2	DIM RGB	000-255	DIM ALL
3	Red1	000-255	Segment 1 Dimmer Red(0-100%)
4	Green1	000-255	Segment 1 Dimmer Green(0-100%)
5	Blue1	000-255	Segment 1 Dimmer Blue(0-100%)
......		......	......
12	Red4	000-255	Segment 4 Dimmer Red(0-100%)
13	Green4	000-255	Segment 4 Dimmer Green(0-100%)
14	Blue4	000-255	Segment 4 Dimmer Blue(0-100%)
15	STROBE RGB	000-005	No strobe
		006-060	Synchronous strobe(slow to fast)
		061-100	Electronic Sine wave(slow to fast)
		101-140	Random Strobe(slow to fast)
		141-180	Opening pulse(slow to fast)
		181-220	Closing pulse(slow to fast)
		221-255	Electronic Square wave(Slow To Fast)
16	PROGRAM	000-005	No effect
		006-010	CT01 (Set By Menu)
		011-015	CT02
		016-020	CT03
		021-025	CT04
		026-030	CT05
		031-035	CT06
		036-040	CT07
		041-045	CT08
		046-050	CT09
		051-055	CT10
		056-060	AUTO 1
		061-065	AUTO 2
		066-070	AUTO 3
		071-075	AUTO 4
		076-080	AUTO 5
		081-085	AUTO 6
		086-090	AUTO 7
		091-095	AUTO 8
		096-100	AUTO 9
		101-105	AUTO 10
		106-110	AUTO 11
		111-115	AUTO 12
		116-120	AUTO 13
		121-125	AUTO 14
		126-130	AUTO 15
		131-135	AUTO 16
		136-140	AUTO 17
		141-145	AUTO 18
		146-150	AUTO 19
		151-155	AUTO 20
		156-160	AUTO 21
		161-165	AUTO 22
		166-170	AUTO 23
		171-175	AUTO 24
		176-180	AUTO 25
		181-185	AUTO 26
		186-190	AUTO 27
		191-195	AUTO 28
		196-200	AUTO 29
		201-205	AUTO 30
		206-210	AUTO 31
		211-215	AUTO 32
		216-220	AUTO 33
		221-225	CHASE1
		226-230	CHASE2
		231-235	CHASE3
		236-250	R:236,G:237,B:238,RGBW:239,YELLOW:240,PINK:241,CYAN:242,ORANGE:243,VIOLET:244,GOLDEN:245,2700K:246,3200K:247,4000K:248,5500K:249,6500K:250
		251-255	Reserved
17	SPEED	000-255	Program Speed, Fast To Slow
18	VIRTUAL COLOUR WHEEL	000-010	No effect
18	VIRTUAL COLOUR WHEEL	011-255	Colour Fading
19	DIM AMBER	000-255	Master dimmer Amber 0-100%
20	AMBER 1	000-255	Segment 1 Dimmer Amber (0-100%)
21	AMBER 2	000-255	Segment 2 Dimmer Amber (0-100%)
22	AMBER 3	000-255	Segment 3 Dimmer Amber (0-100%)
23	AMBER 4	000-255	Segment 4 Dimmer Amber (0-100%)
24	STROBE AMBER	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
25	EFFECT AMBER	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
26	SPEED	000-255	Speed Effect Amber
27	DIM COOL WHITE	000-255	Dimmer Cool White 0-100%
28	COOL WHITE 1	000-255	Segment 1 Dimmer Cool White (0-100%)
29	COOL WHITE 2	000-255	Segment 2 Dimmer Cool White (0-100%)
30	COOL WHITE 3	000-255	Segment 3 Dimmer Cool White (0-100%)
31	COOL WHITE 4	000-255	Segment 4 Dimmer Cool White (0-100%)
32	STROBE COOL WHITE	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
33	EFFECT COOL WHITE	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
34	SPEED	000-255	Speed Effect Cool White, Fast To Slow
35	DIMMER MODE	000-010	No effect
		011-020	Linear curve and not smooth
		021-030	Square law curve and not smooth
		031-040	Inverse square law curve and not smooth
		041-050	S-curve and not smooth
		051-060	Linear curve and smooth
		061-070	Square law curve and smooth
		071-080	Inverse square law curve and smooth
		081-090	S-curve and smooth
		091-255	No effect

45 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0(Frost Heavy To Mild)
2	DIM RGB	000-255	Master dimmer
3	RED1	000-255	Segment 1 Dimmer Red (0-100%)
4	GREEN1	000-255	Segment 1 Dimmer Green (0-100%)
5	BLUE1	000-255	Segment 1 Dimmer Blue (0-100%)
......	......	......	......
18	RED6	000-255	Segment 6 Dimmer Red (0-100%)
19	GREEN6	000-255	Segment 6 Dimmer Green (0-100%)
20	BLUE6	000-255	Segment 6 Dimmer Blue (0-100%)
21	STROBE RGB	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
22	PROGRAM	000-005	No effect
		006-010	CT01(Set By Menu)
		011-015	CT02
		016-020	CT03
		021-025	CT04
		026-030	CT05
		031-035	CT06
		036-040	CT07
		041-045	CT08
		046-050	CT09
		051-055	CT10
		056-060	AUTO 1
		061-065	AUTO 2
		066-070	AUTO 3
		071-075	AUTO 4
		076-080	AUTO 5
		081-085	AUTO 6
		086-090	AUTO 7
		091-095	AUTO 8
		096-100	AUTO 9
		101-105	AUTO 10
		106-110	AUTO 11
		111-115	AUTO 12
		116-120	AUTO 13
		121-125	AUTO 14
		126-130	AUTO 15
		131-135	AUTO 16
		136-140	AUTO 17
		141-145	AUTO 18
		146-150	AUTO 19
		151-155	AUTO 20
		156-160	AUTO 21
		161-165	AUTO 22
		166-170	AUTO 23
		171-175	AUTO 24
		176-180	AUTO 25
		181-185	AUTO 26
		186-190	AUTO 27
		191-195	AUTO 28
		196-200	AUTO 29
		201-205	AUTO 30
		206-210	AUTO 31
		211-215	AUTO 32
		216-220	AUTO 33
		221-225	CHASE1
		226-230	CHASE2
		231-235	CHASE3
		236-250	R:236,G:237,B:238,RGBW:239,YELLOW:240,PINK:241,CYAN:242,ORANGE:243,VIOLET:244,GOLDEN:245,2700K:246,3200K:247,4000K:248,5500K:249,6500K:250
		251-255	Reserved
23	SPEED	000-255	Program Speed, Fast To Slow
24	VIRTUAL COLOR WHEEL	000-010	No effect
24	VIRTUAL COLOR WHEEL	011-255	Colour Fading
25	DIM AMBER	000-255	Master Dimmer Amber 0-100%
26	AMBER 1	000-255	Segment 1 Dimmer Amber (0-100%)
27	AMBER 2	000-255	Segment 2 Dimmer Amber (0-100%)
28	AMBER 3	000-255	Segment 3 Dimmer Amber (0-100%)
29	AMBER 4	000-255	Segment 4 Dimmer Amber (0-100%)
30	AMBER 5	000-255	Segment 5 Dimmer Amber (0-100%)
31	AMBER 6	000-255	Segment 6 Dimmer Amber (0-100%)
32	STROBE AMBER	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
33	EFFECT AMBER	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
34	SPEED	000-255	Speed Effect Amber, Fast To Slow
35	DIM COOL WHITE	000-255	Master Dimmer Cool White 0-100%
36	COOL WHITE 1	000-255	Segment 1 Dimmer Cool White (0-100%)
37	COOL WHITE 2	000-255	Segment 2 Dimmer Cool White (0-100%)
38	COOL WHITE 3	000-255	Segment 3Dimmer Cool White (0-100%)
39	COOL WHITE 4	000-255	Segment 4 Dimmer Cool White (0-100%)
40	COOL WHITE 5	000-255	Segment 5 Dimmer Cool White (0-100%)
41	COOL WHITE 6	000-255	Segment 6 Dimmer Cool White (0-100%)
42	STROBE COOL WHITE	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
43	EFFECT COOL WHITE	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
44	SPEED	000-255	Speed Effect Cool White, Fast To Slow
45	DIMMER MODE	000-010	No effect
		011-020	Linear curve and not smooth
		021-030	Square law curve and not smooth
		031-040	Inverse square law curve and not smooth
		041-050	S-curve and not smooth
		051-060	Linear curve and smooth
		061-070	Square law curve and smooth
		071-080	Inverse square law curve and smooth
		081-090	S-curve and smooth
		091-255	No effect

75 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0(Frost Heavy To Mild)
2	DIM RGB	000-255	Master dimmer 0-100%
3	RED1	000-255	Segment 1 Dimmer Red (0-100%)
4	GREEN1	000-255	Segment 1 Dimmer Green (0-100%)
5	BLUE1	000-255	Segment 1 Dimmer Blue (0-100%)
......	......	......	......
36	RED12	000-255	Segment 12 Dimmer Red (0-100%)
37	GREEN12	000-255	Segment 12 Dimmer Green (0-100%)
38	BLUE12	000-255	Segment 12 Dimmer Blue (0-100%)
39	STROBE RGB	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
40	PROGRAM	000-005	No effect
		006-010	CT01(Set By Menu)
		011-015	CT02
		016-020	CT03
		021-025	CT04
		026-030	CT05
		031-035	CT06
		036-040	CT07
		041-045	CT08
		046-050	CT09
		051-055	CT10
		056-060	AUTO 1
		061-065	AUTO 2
		066-070	AUTO 3
		071-075	AUTO 4
		076-080	AUTO 5
		081-085	AUTO 6
		086-090	AUTO 7
		091-095	AUTO 8
		096-100	AUTO 9
		101-105	AUTO 10
		106-110	AUTO 11
		111-115	AUTO 12
		116-120	AUTO 13
		121-125	AUTO 14
		126-130	AUTO 15
		131-135	AUTO 16
		136-140	AUTO 17
		141-145	AUTO 18
		146-150	AUTO 19
		151-155	AUTO 20
		156-160	AUTO 21
		161-165	AUTO 22
		166-170	AUTO 23
		171-175	AUTO 24
		176-180	AUTO 25
		181-185	AUTO 26
		186-190	AUTO 27
		191-195	AUTO 28
		196-200	AUTO 29
		201-205	AUTO 30
		206-210	AUTO 31
		211-215	AUTO 32
		216-220	AUTO 33
		221-225	CHASE1
		226-230	CHASE2
		231-235	CHASE3
		236-250	R:236,G:237,B:238,RGBW:239,YELLOW:240,PINK:241,CYAN:242,ORANGE:243,VIOLET:244,GOLDEN:245,2700K:246,3200K:247,4000K:248,5500K:249,6500K:250
		251-255	Reserved
41	SPEED	000-255	Program Speed, Fast To Slow
42	VIRTUAL COLOR WHEEL	000-010	No effect
42	VIRTUAL COLOR WHEEL	011-255	Colour Fading
43	DIM AMBER	000-255	Master Dimmer Amber 0-100%
44	AMBER 1	000-255	Segment 1 Dimmer Amber (0-100%)
45	AMBER 2	000-255	Segment 2 Dimmer Amber (0-100%)
......	......	......	......
55	AMBER 12	000-255	Segment 12 Dimmer Amber (0-100%)
56	STROBE AMBER	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
57	EFFECT AMBER	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
58	SPEED	000-255	Speed Effect Amber, Fast To Slow
59	DIM COOL WHITE	000-255	Master Dimmer Cool White 0-100%
60	COOL WHITE 1	000-255	Segment 1 Dimmer Cool White (0-100%)
61	COOL WHITE 2	000-255	Segment 2 Dimmer Cool White (0-100%)
......	......	......	......
71	COOL WHITE 12	000-255	Segment 12 Dimmer Cool White (0-100%)
72	STROBE COOL WHITE	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
73	EFFECT COOL WHITE	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
74	SPEED	000-255	Speed Effect Cool White, Fast To Slow
75	DIMMER MODE	000-010	No effect
		011-020	Linear curve and not smooth
		021-030	Square law curve and not smooth
		031-040	Inverse square law curve and not smooth
		041-050	S-curve and not smooth
		051-060	Linear curve and smooth
		061-070	Square law curve and smooth
		071-080	Inverse square law curve and smooth
		081-090	S-curve and smooth

091-255 No effect

159 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	FROST	000-255	Frost 100%-0(Frost Heavy To Mild)
2	DIM RGB	000-255	Master dimmer
3	RED1	000-255	Segment 1 Dimmer Red (0-100%)
4	GREEN1	000-255	Segment 1 Dimmer Green (0-100%)
5	BLUE1	000-255	Segment 1 Dimmer Blue (0-100%)
......	......	......	......
108	RED36	000-255	Segment 36 Dimmer Red (0-100%)
109	GREEN36	000-255	Segment 36 Dimmer Green (0-100%)
110	BLUE36	000-255	Segment 36 Dimmer Blue (0-100%)
111	STROBE RGB	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square Wave(Slow To Fast)
112	PROGRAM	000-005	No effect
		006-010	CT01(Set By Menu)
		011-015	CT02
		016-020	CT03
		021-025	CT04
		026-030	CT05
		031-035	CT06
		036-040	CT07
		041-045	CT08
		046-050	CT09
		051-055	CT10
		056-060	AUTO 1
		061-065	AUTO 2
		066-070	AUTO 3
		071-075	AUTO 4
		076-080	AUTO 5
		081-085	AUTO 6
		086-090	AUTO 7
		091-095	AUTO 8
		096-100	AUTO 9
		101-105	AUTO 10
		106-110	AUTO 11
		111-115	AUTO 12
		116-120	AUTO 13
		121-125	AUTO 14
		126-130	AUTO 15
		131-135	AUTO 16
		136-140	AUTO 17
		141-145	AUTO 18
		146-150	AUTO 19
		151-155	AUTO 20
		156-160	AUTO 21
		161-165	AUTO 22
		166-170	AUTO 23
		171-175	AUTO 24
		176-180	AUTO 25
		181-185	AUTO 26
		186-190	AUTO 27
		191-195	AUTO 28
		196-200	AUTO 29
		201-205	AUTO 30
		206-210	AUTO 31
		211-215	AUTO 32
		216-220	AUTO 33
		221-225	CHASE1
		226-230	CHASE2
		231-235	CHASE3
		236-250	R:236,G:237,B:238,RGBW:239,YELLOW:240,PINK:241,CYAN:242,ORANGE:243,VIOLET:244,GOLDEN:245,2700K:246,3200K:247,4000K:248,5500K:249,6500K:250
		251-255	Reserved
113	SPEED	000-255	Program Speed, Fast To Slow
114	VIRTUAL COLOR WHEEL	000-010	No effect
114	VIRTUAL COLOR WHEEL	011-255	Colour Fading
115	DIM AMBER	000-255	Master Dimmer Amber 0-100%
116	AMBER 1	000-255	Segment 1 Dimmer Amber (0-100%)
117	AMBER 2	000-255	Segment 2 Dimmer Amber (0-100%)
118	AMBER 3	000-255	Segment 3 Dimmer Amber (0-100%)
......	......	......	......
127	AMBER 12	000-255	Segment 12 Dimmer Amber (0-100%)
128	STROBE AMBER	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
129	EFFECT AMBER	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
130	SPEED	000-255	Speed Effect Amber, Fast To Slow
131	DIM COOL WHITE	000-255	Master Dimmer Cool White 0-100%
132	COOL WHITE 1	000-255	Segment 1 Dimmer Cool White (0-100%)
133	COOL WHITE 2	000-255	Segment 2 Dimmer Cool White (0-100%)
......	......	......	......
155	COOL WHITE 24	000-255	Segment 24 Dimmer Cool White (0-100%)
156	STROBE COOLWHITEE	000-005	No strobe
		006-060	Synchronous strobe(Slow To Fast)
		061-100	Electronic Sine wave(Slow To Fast)
		101-140	Random Strobe(Slow To Fast)
		141-180	Opening pulse(Slow To Fast)
		181-220	Closing pulse(Slow To Fast)
		221-255	Electronic Square wave(Slow To Fast)
157	EFFECTCOOL WHITE	000-090	No effect
		091-095	AUTO 1
		096-100	AUTO 2
		101-105	AUTO 3
		106-110	AUTO 4
		111-115	AUTO 5
		116-120	AUTO 6
		121-125	AUTO 7
		126-130	AUTO 8
		131-135	AUTO 9
		136-140	AUTO 10
		141-145	AUTO 11
		146-150	AUTO 12
		151-155	AUTO 13
		156-160	AUTO 14
		161-165	AUTO 15
		166-170	AUTO 16
		171-175	AUTO 17
		176-180	AUTO 18
		181-185	AUTO 19
		186-190	AUTO 20
		191-195	AUTO 21
		196-200	AUTO 22
		201-205	AUTO 23
		206-210	AUTO 24
		211-215	AUTO 25
		216-220	AUTO 26
		221-255	No effect
158	SPEED	000-255	Speed Effect Cool White, Fast To Slow
159	DIMMER MODE	000-010	No effect
		011-020	Linear curve and not smooth
		021-030	Square law curve and not smooth
		031-040	Inverse square law curve and not smooth
		041-050	S-curve and not smooth
		051-060	Linear curve and smooth
		061-070	Square law curve and smooth
		071-080	Inverse square law curve and smooth
		081-090	S-curve and smooth
		091-255	No effect

PX 6 (RGB) 19 CHANNELS

CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION
1	FROST	8	Red3	15	Green5
2	Red1	9	Green3	16	Blue5
3	Green1	10	Blue3	17	Red6
4	Blue1	11	Red4	18	Green6
5	Red2	12	Green4	19	Blue6
6	Green2	13	Blue4
7	Blue2	14	Red5

PX 12 (RGB) 37 CHANNELS

CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION
1	FROST	11	Red4	21	Green7	31	Blue10
2	Red1	12	Green4	22	Blue7	32	Red11
3	Green1	13	Blue4	23	Red8	33	Green11
4	Blue1	14	Red5	24	Green8	34	Blue11
5	Red2	15	Green5	25	Blue8	35	Red12
6	Green2	16	Blue5	26	Red9	36	Green12
7	Blue2	17	Red6	27	Green9	37	Blue12
8	Red3	18	Green6	28	Blud9
9	Green3	19	Blue6	29	Red10
10	Blue3	20	Red7	30	Green10

PX 36 [RGB] 109 CHANNELS

CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION
1	FROST	29	Red10	57	Green19	85	Blue28
2	Red1	30	Green10	58	Blue19	86	Red29
3	Green1	31	Blue10	59	Red20	87	Green29
4	Blue1	32	Red11	60	Green20	88	Blue29
5	Red2	33	Green11	61	Blue20	89	Red30
6	Green2	34	Blue11	62	Red21	90	Green30
7	Blue2	35	Red12	63	Green21	91	Blue30
8	Red3	36	Green12	64	Blue21	92	Red31
9	Green3	37	Blue12	65	Red22	93	Green31
10	Blue3	38	Red13	66	Green22	94	Blue31
11	Red4	39	Green13	67	Blue22	95	Red32
12	Green4	40	Blue13	68	Red23	96	Green32
13	Blue4	41	Red14	69	Green23	97	Blue32
14	Red5	42	Green14	70	Blue23	98	Red33
15	Green5	43	Blue14	71	Red24	99	Green33
16	Blue5	44	Red15	72	Green24	100	Blue33
17	Red6	45	Green15	73	Blue24	101	Red34
18	Green6	46	Blue15	74	Red25	102	Green34
19	Blue6	47	Red16	75	Green25	103	Blue34
20	Red7	48	Green16	76	Blue25	104	Red35
21	Green7	49	Blue16	77	Red26	105	Green35
22	Blue7	50	Red17	78	Green26	106	Blue35
23	Red8	51	Green17	79	Blue26	107	Red36
24	Green8	52	Blue17	80	Red27	108	Green36
25	Blue8	53	Red18	81	Green27	109	Blue36
26	Red9	54	Green18	82	Blue27
27	Green9	55	Blue18	83	Red28
28	Blue9	56	Red19	84	Green28

PX 6 ALL 31 CHANNELS

CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION
1	FROST	9	Green3	17	Red6	25	Amber6
2	Red1	10	Blue3	18	Green6	26	Cool White1
3	Green1	11	Red4	19	Blue6	27	Cool White2
4	Blue1	12	Green4	20	Amber1	28	Cool White3
5	Red2	13	Blue4	21	Amber2	29	Cool White4
6	Green2	14	Red5	22	Amber3	30	Cool White5
7	Blue2	15	Green5	23	Amber4	31	Cool White6
8	Red3	16	Blue5	24	Amber5

PX 12 ALL 61 CHANNELS

CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION
1	FROST	17	Red6	33	Green11	49	Amber12
2	Red1	18	Green6	34	Blue11	50	Cool White1
3	Green1	19	Blue6	35	Red12	51	Cool White2
4	Blue1	20	Red7	36	Green12	52	Cool White3
5	Red2	21	Green7	37	Blue12	53	Cool White4
6	Green2	22	Blue7	38	Amber1	54	Cool White5
7	Blue2	23	Red8	39	Amber2	55	Cool White6
8	Red3	24	Green8	40	Amber3	56	Cool White7
9	Green3	25	Blue8	41	Amber4	57	Cool White8
10	Blue3	26	Red9	42	Amber5	58	Cool White9
11	Red4	27	Green9	43	Amber6	59	Cool White10
12	Green4	28	Blue9	44	Amber7	60	Cool White11
13	Blue4	29	Red10	45	Amber8	61	Cool White12
14	Red5	30	Green10	46	Amber9
15	Green5	31	Blue10	47	Amber10
16	Blue5	32	Red11	48	Amber11

PX 36 ALL 145 CHANNELS

CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION	CHANNEL	FUNCTION
1	FROST	38	Red13	75	Green25	112	Amber3
2	Red1	39	Green13	76	Blue25	113	Amber4
3	Green1	40	Blue13	77	Red26	114	Amber5
4	Blue1	41	Red14	78	Green26	115	Amber6
5	Red2	42	Green14	79	Blue26	116	Amber7
6	Green2	43	Blue14	80	Red27	117	Amber8
7	Blue2	44	Red15	81	Green27	118	Amber9
8	Red3	45	Green15	82	Blue27	119	Amber10
9	Green3	46	Blue15	83	Red28	120	Amber11
10	Blue3	47	Red16	84	Green28	121	Amber12
11	Red4	48	Green16	85	Blue28	122	Cool White1
12	Green4	49	Blue16	86	Red29	123	Cool White2
13	Blue4	50	Red17	87	Green29	124	Cool White3
14	Red5	51	Green17	88	Blue29	125	Cool White4
15	Green5	52	Blue17	89	Red30	126	Cool White5
16	Blue5	53	Red18	90	Green30	127	Cool White6
17	Red6	54	Green18	91	Blue30	128	Cool White7
18	Green6	55	Blue18	92	Red31	129	Cool White8
19	Blue6	56	Red19	93	Green31	130	Cool White9
20	Red7	57	Green19	94	Blue31	131	Cool White10
21	Green7	58	Blue19	95	Red32	132	Cool White11
22	Blue7	59	Red20	96	Green32	133	Cool White12
23	Red8	60	Green20	97	Blue32	134	Cool White13
24	Green8	61	Blue20	98	Red33	135	Cool White14
25	Blue8	62	Red21	99	Green33	136	Cool White15
26	Red9	63	Green21	100	Blue33	137	Cool White16
27	Green9	64	Blue21	101	Red34	138	Cool White17
28	Blue9	65	Red22	102	Green34	139	Cool White18
29	Red10	66	Green22	103	Blue34	140	Cool White19
30	Green10	67	Blue22	104	Red35	141	Cool White20
31	Blue10	68	Red23	105	Green35	142	Cool White21
32	Red11	69	Green23	106	Blue35	143	Cool White22
33	Green11	70	Blue23	107	Red36	144	Cool White23
34	Blue11	71	Red24	108	Green36	145	Cool White24
35	Red12	72	Green24	109	Blue36
36	Green12	73	Blue24	110	Amber1
37	Blue12	74	Red25	111	Amber2

Spis treści Kliknij tytuł, aby uzyskać do niego dostęp

ROZPAKOWYWANIE INSTRUKCJI
ZASILACZ
MOCOWANIE
KONTROLA DMX512
KONTROLA RDM
KLASA OCHRONY IP65
KONSERWACJA
DMX CHANNELS

Asystent instrukcji

Zasilane przez Anthropic

Oczekiwanie na Twoją wiadomość

Informacje o produkcie

Marka : BeamZ

Model : LCB400IP

Kategoria : Maszyna efektów
