INSTRUKCJA OBSŁUGI Albatros Vermeiren

Instrukcje dla wyspecjalizowanego sprzedawcy

Niniejsza instrukcja obsługi jest nieodłączną częścią produktu i musi być dołączona do każdego sprzedawanego produktu.

Wersja: C, 2022-10

CS

Wszelkie prawa zastrzeżone, łącznie z tłumaczeniem.

1 Państwa produkt....3

2 Przed użyciem....4

2.1 Przewidziane zastosowanie 4
2.2 Ogólne instrukcje bezpieczeństwa 4

3 Użytkowanie podnośnika pacjenta....6

3.1 Obsługa podnośnika pacjenta....6
3.2 Siedzisko....8
3.3 Akumulator i ładowanie 9
3.4 Nagle przypadki 10

4 Montaż i regulacja....12

4.1 Dostawa....12
4.2 Montaż lub demontaż....12
4.3 Wymiana akumulatora 16

5 Konserwacja....17

5.1 Czas konserwacji 17
5.2 Wysyłka I Przechowywanie....17
5.3 Czyszczenie....18
5.4 Dezynfekcja 18
5.5 Kontrola....19
5.6 Przewidywany okres użytkowania.... 19
5.7 Ponowne użycie.... 19
5.8 Koniec użytkowania 19

6 Diagnozowanie i rozwiązywanie problemów....20

7 Parametry techniczne....21

Wstep

Gratulacje! Zostałeś właścicielem podnośnika pacjenta Vermeiren!

Produkt ten został wykonany przez wykwalifikowany i zaangażowany personel. Zaprojektowano i wyprodukowano go zgodnie z wysokimi standardami jakości, jakich przestrzega Vermeiren.

Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże właścicielowi w eksploatacji podnośnika pacjenta i korzystaniu z jego opcji. Prosimy o uważne przeczytanie instrukcji obsługi. Pozwoli ona na zapoznanie się z działaniem, możliwościami i ograniczeniami produktu.

W razie pytań, które nie zostały omówione w instrukcji, prosimy o kontakt z Państwa wyspecjalizowanym sprzedawcą. Sprzedawca chętnie służy pomocą w tym zakresie.

Ważna uwaga

Aby zapewnić bezpieczeństwo i wydłużyć okres użytkowania produktu, prosimy o dbanie o niego oraz regularne dokonywanie przeglądów i serwisowanie.

Instrukcja obejmuje najnowsze rozwiązania zastosowane w produkcie. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów.

Ilustracje stanowią dodatkowe objaśnienia do niniejszej instrukcji. Szczegóły przedstawionego produktu mogą różnić się od Państwa produktu.

Dostępne informacje

W naszej witrynie internetowej http://www.vermeiren.com/ our website http://www.vermeiren.com/ zawsze można znaleźć najnowszą wersję następujących informacji.

Prosimy regularnie odwiedzać witrynę, ponieważ możemy w niej zamieszczać zaktualizowane informacje.

Osoby niewidome lub niedowidzące mogą pobrać elektroniczną wersję niniejszej instrukcji i odsłuchać ją w aplikacji syntezatora mowy.

Niniejsza instrukcja użytkownika

Dla użytkownika i wyspecjalizowanego sprzedawcy

Instrukcja serwisowa

Dla wyspecjalizowanego sprzedawcy

Deklaracja zgodności WE

1 Państwa produkt

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 OVERMEIREN

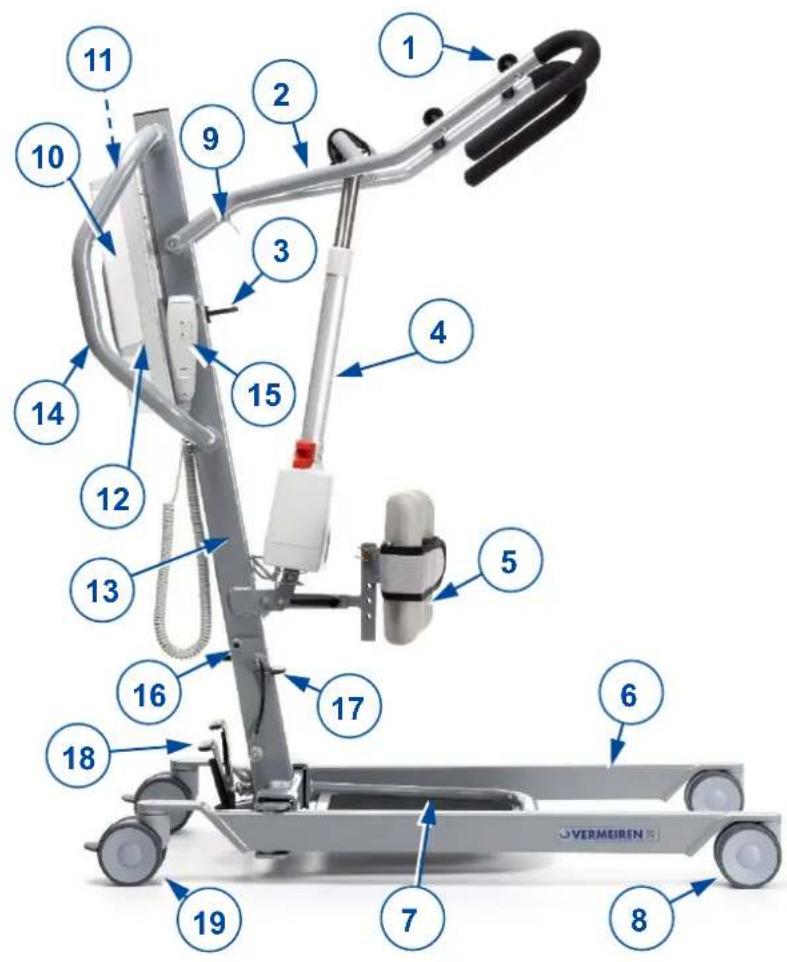

1. Zaczepy pasków mocujących
2. Ramię wspornika
3. Uchwyt transportowy do silnika
4. Silnik
5. Podpórka pod nogi
6. Podwozie
7. Podnóżek
8. Kółko
9. Uchwyt transportowy do ramienia wspornika
10. Akumulator
11. Przycisk awaryjny
12. Skrzynka sterująca
13. Słupek
14. Uchwyt do prowadzenia podnośnika
15. Sterowanie ręczne
16. Składana blokada
17. Blokada zabezpieczająca
18. Pedal rozsuwania podwozia
19. Kółko z hamulcem

2 Przed użyciem

2.1 Przewidziane zastosowanie

W niniejszej sekcji przedstawiono krótki opis przewidzianego zastosowania podnośnika pacjenta. W pozostałych sekcjach instrukcje zostały opatrzone istotnymi ostrzeżeniami. W ten sposób chcemy zwrócić uwagę użytkowników na możliwość nieprawidłowej eksploatacji produktu.

• Wskazania i przeciwwskazania: Podnośnik pacjenta jest przeznaczony do obsługi przez osobę towarzyszącą w celu przenoszenia pacjentów siedzących, np. pomiędzy wózkami inwalidzkimi, łóżkami pielęgnacyjnymi i łazienkami. Podnośnik pacjenta został zaprojektowany i wyprodukowany jako pomoc w transporcie/przenoszeniu osób starszych lub osób, które cierpią na paraliż, utratę lub ubytki kończyn, sztywne lub uszkodzone stawy, problemy z układem krążenia, wyniszczenie organizmu, ... . Przy odpowiednim zastosowaniu nie są znane żadne przeciwwskazania.
• Ten podnośnik pacjenta jest przeznaczony do użytku w pomieszczeniach i na zewnątrz.
• Ten podnośnik pacjenta jest zaprojektowany i produkowany do transportu wyłącznie jednej (1) osoby ważącej maksymalnie 150 kg. Nie jest przeznaczony do transportu towarów, przedmiotów ani innego wykorzystania niż wcześniej opisane.
• Używać wyłącznie akcesoriów i części zapasowych zatwierdzonych przez Vermeiren.
• Należy się zapoznać ze wszystkimi danymi technicznymi i ograniczeniami podnośnika pacjenta, które wskazano w rozdziale 7.
• Gwarancja na produkt jest udzielona przy założeniu normalnego użytkowania i konserwacji, opisanych w niniejszej instrukcji. Uszkodzenie produktu spowodowane nieprawidłową eksploatacją lub brakiem konserwacji spowoduje unieważnienie gwarancji.

2.2 Ogólne instrukcje bezpieczeństwa

PRZESTROGA

Ryzyko obrażeń i/lub uszkodzeń

Należy przeczytać zalecenia podane w niniejszej instrukcji i postępować zgodnie z nimi. Niestosowanie się do tych zaleceń może spowodować uraz lub uszkodzenie podnośnika pacjenta.

Podczas eksploatacji należy pamiętać o następujących ogólnych ostrzeżeniach:

• Podnośnik pacjenta może być obsługiwany wyłącznie przez wykwalifikowany personel, który został poinstruowany lub przeszkolony w zakresie konkretnego zastosowania.
• Nie wolno przekraczać maksymalnego obciążenia podnośnika pacjenta. Spowoduje to wyłączenie skrzynki sterowniczej.
• W przypadku różnej wagi użytkownika podnośnika pacjenta i zawiesi zawsze należy przestrzegać najniższej wagi użytkownika.
• Podczas podnoszenia musi być obecna osoba towarzysząca.
• Należy pamiętać, że niektóre części podnośnika pacjenta mogą stać się bardzo gorące lub zimne ze względu na temperaturę otoczenia, promieniowanie słoneczne lub urządzenia grzewcze itp. Należy zachować ostrożność podczas ich dotykania.
• Podnośnik pacjenta został przetestowany pod kątem kompatybilności elektromagnetycznej. Zgodność z normą została potwierdzona. Niemniej jednak, źródła pół elektromagnetycznych, takie jak telefony komórkowe, agregaty prądotwórcze i źródła energii wielkiej mocy mogą zakłócić działanie podnośnika pacjenta. Z drugiej strony, układy elektroniczne podnośnika pacjenta mogą zakłócić działanie innych urządzeń elektronicznych.
• Podnośnika pacjenta należy używać wyłącznie na płaskich powierzchniach, gdzie wszystkie kółka dotykają podłoża i gdzie jest wystarczający kontakt, aby bezpiecznie obsługiwać podnośnik pacjenta. Podczas przenoszenia pacjenta nie należy pokonywać przeszkód za pomocą podnośnika pacjenta.

• Nie używać podnośnika pacjenta w środowisku mokrym lub wilgotnym.

• Bez konsultacji z producentem nie wolno w żaden sposób modyfikować ani wymieniać punktów bezpieczeństwa podnośnika pacjenta, części i elementów konstrukcyjnych i ramy.

• Zwracać uwagę, aby ręce, ubrania, pasy, klamry ani biżuteria nie zostały podczas eksploatacji pochwycone przez koła ani inne ruchome części.
• Należy uważać na źródła zapłonu, takie jak zapalone papierosy, ponieważ mogą one spowodować zapalenie się zawiesia.

W przypadku wystąpienia poważnego incydentu z udziałem produktu, należy powiadomić firmę Vermeiren lub specjalistycznego sprzedawcę, jak również właściwe władze w swoim kraju.

3 Użytkowanie podnośnika pacjenta

3.1 Obsługa podnośnika pacjenta

OSTRZEŻENIE

Ryzyko urazów i/lub uszkodzeń

• Podczas korzystania z podnośnika należy upewnić się, że wokół i nad nim jest wystarczająco dużo miejsca, ponieważ w przeciwnym razie ruchy regulacyjne mogą doprowadzić do uszkodzeń lub obrażeń.
• Aby uniknąć obrażeń, należy zawsze zwracać uwagę na ramię podnoszące.
• Należy używać wyłącznie zawiesi zaprojektowanych i zatwierdzonych dla pacjentów (patrz instrukcje użytkowania różnych zawiesi). Korzystanie z innych zawiesi odbywa się na własne ryzyko.
• Do pchania/ciągnięcia podnośnika pacjenta należy używać wyłącznie uchwytów, nie wolno używać innych elementów.

Podczas obsługi podnośnika pacjenta należy uwzględnić dane techniczne. Podnośnik może być obsługiwany wyłącznie przez upoważniony do tego personel, który został przeszkolony w zakresie jego użytkowania i obsługi.

3.1.1 Poszerzanie podstawy jezdnej

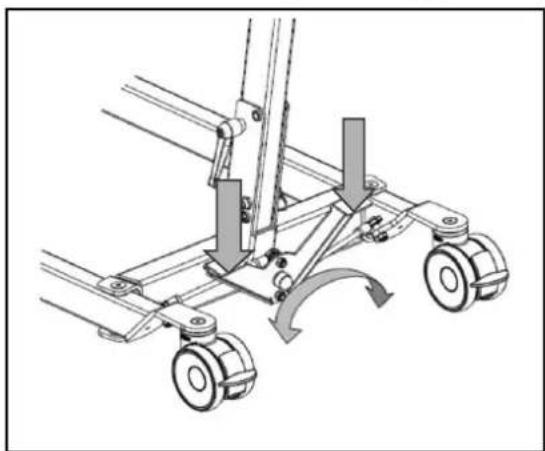

Istnieje możliwość zwiększenia rozstawu ramion jezdnych, dzięki czemu pacjent może siedzieć na wózku lub na innym sprzęcie, a podnośnik jest bardziej stabilny.

Należy stanąć za zmontowanym w pełni podnośnikiem i złapać za uchwyty do prowadzenia podnośnika (po lewej i prawej stronie, obok skrzynki sterującej). Naciśnij lekko w dół stopą wspornik znajdujący się w dolnej części podstawy jezdnej (z lewej lub z prawej strony). Rozstaw ramion podstawy jezdnej można teraz w łatwy sposób zmniejszyć lub zwiększyć.

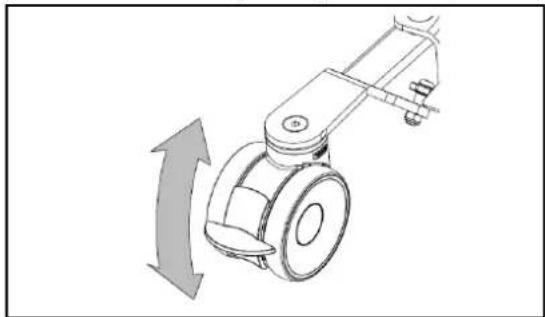

3.1.2 Hamulce postojowe

Zabezpiecz dwa kółka jezdne znajdujące się na tylnym końcu podstawy jezdnej, naciskając lekko w dół stopą pedał hamulca kółek jezdnych aż do momentu ich zablokowania. Aby zwolnić hamulec, naciskaj stopą pedał hamulca lekko w góre, aż do momentu odblokowania kółek jezdnych.

3.1.3 Podnóžek

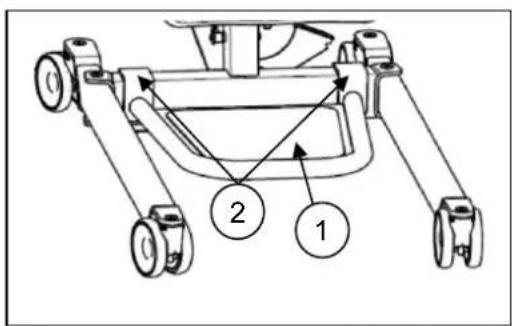

Podnóżek ① można zamontować lub usunąć z podwozia podnośnika za pomocą haków ②.

3.1.4 Podpórka pod nogi

OSTRZEŻENIE

Ryzyko urazów

- Należy uważać, aby nie upuścić podpórki pod nogi na pacjenta podczas ustawiania.

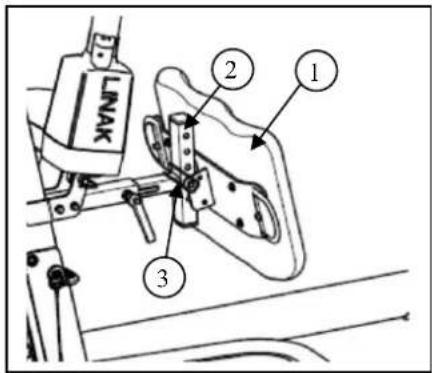

Podpórkę pod nogi ① można zamontować na poprzeczce podnośnika ② za pomocą zawleczki zabezpieczającej ③.

Podpórka pod nogi ma utrzymywać nogi pacjenta w odpowiedniej pozycji i podpierać je w trakcie wstawania.

Podpórkę pod nogi można regulować w głąb i ustawić 5 różnych wysokości.

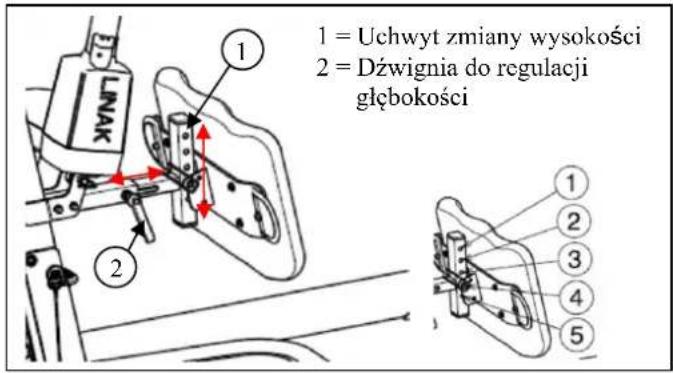

1 = Uchwyt zmiany wysokości 2 = Dźwignia do regulacji głębokości

Wysokość od podnóżka do górnej części podpórki	Pozycja
520 mm	Otwór 1
495 mm	Otwór 2
470 mm	Otwór 3
445 mm	Otwór 4
420 mm	Otwór 5

3.1.5 Podnoszenie i obniżanie ramienia wspornika

Możliwość ustawiania ręcznego pozwala łatwo ustawić ramię wspornika w dowolnym miejscu.

= Podnoszenie wysięgnika
= Obniżanie wysięgnika

W przypadku użycia podnośnika aż do końca przy silniku podnośnika, zostanie elektronicznie aktywowany wyłącznik krańcowy (funkcja zabezpieczająca). Podnoszenie należy wykonywać tylko na środkowych parametrach zakresu regulacji.

1 2

3.1.6 Przesuwanie podnośnika

OSTRZEŻENIE

Ryzyko przytrzaśnięcia

- Zachowaj ostrożność podczas przejazdu przez ograniczone przestrzenie (np. drzwi).

1. Należy stanąć za podnośnikiem i złapać obiema rękami za uchwyty (lewy i prawy, obok skrzynki sterującej).
2. Upewnij się, że oba hamulce tylnych kół jezdnych są zwolnione.
3. Przesuwaj podnośnik pacjenta powoli do żądanej pozycji.

Jeśli na podnośniku nie jest przewożony pacjent, można prowadzić podnośnik do tyłu. Pozwoli to na łatwe omijanie przeszkód (np. ościeżnic drzwiowych, rogów w pokojach lub mebli).

3.1.7 Obracanie podnośnika pacjenta wokół własnej osi

OSTRZEŻENIE

Ryzyko obrażeń

• Należy uważać, aby w zasięgu obrotu podnośnika pacjenta nie znajdowały się żadne osoby ani przedmioty.

• Ostrożnie i powoli obróć podnośnik pacjenta wokół jego osi, tak aby pacjent nie mógł się wychylić.

• Otwórz nogi podnośnika pacjenta, aby zapewnić mu większą stabilność.

• Uruchomić hamulce.
• Umieścić pacjenta w podnośniku pacjenta za pomocą odpowiedniego zawiesia. (instrukcje dotyczące umieszczania pacjenta w dźwigu znajdują się w instrukcji obsługi zawiesia).
• Podnieś pacjenta z ziemi, krzesła, łóżka, ...
• Poluzować oba hamulce kół tylnych.
• Stanąć za podnośnikiem pacjenta i chwycić obiema rękami uchwyty (lewy i prawy obok skrzynki sterowniczej).
• eraz ostrożnie i powoli obróć podnośnik pacjenta w tym samym miejscu. Uważaj, aby nie dotknąć żadnych przedmiotów nogami podnośnika pacjenta.
• Po obróceniu w prawidłowej pozycji można podnieść pacjenta w dół.

3.2 Siedzisko

OSTRZEŻENIE

Ryzyko obrażeń

• Należy używać Eagle wyłącznie odpowiednich dla pacjentów pasów nośnych.
• Nie należy używać uszkodzonych pasów nośnych.
• Najpierw przeczytaj pełną instrukcję obsługi pasów.
• Używaj wyłącznie kompatybilnych zawiesi zatwierdzonych przez firmę Vermeiren.

3.2.1 Mocowanie na zaczepach podnośnika pacjenta

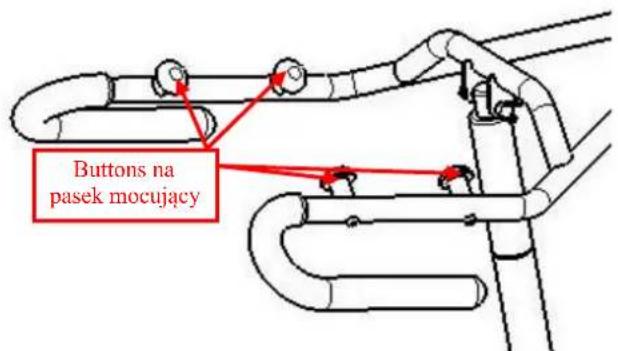

Pasy nośne należy umocować przy użyciu pasków mocujących. Paski mocujące należy zawiesić na zaczepach podnośnika.

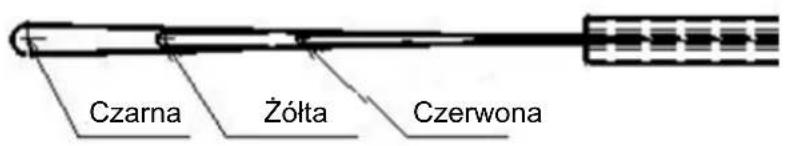

Paski mocujące pasów nośnych są zakończone 3 pętlami w różnych kolorach.

Czarna Żółta Czerwona

Pasek mocujący

Buttons na pasek mocujący

Zaczepy podnośnika typu „Albatros”

Dzięki trzem dostępnym pętlom możliwe jest podniesienie pacjenta niezależnie od jego wzrostu.

Kolor	Opis
Czerwona	Dłonie wysokich pacjentów mogą zbliżyć się do uchwytów podnośnika, dzięki czemu tacy pacjenci będą mogli brać czynny udział w podnoszeniu się.
Żółta	Połączenie
Czarna	Niscy pacjenci: Pacjent jest stosunkowo niski w porównaniu do wysokości, na której znajdują się zaczepy.

3.3 Akumulator i ładowanie

3.3.1 Akumulator

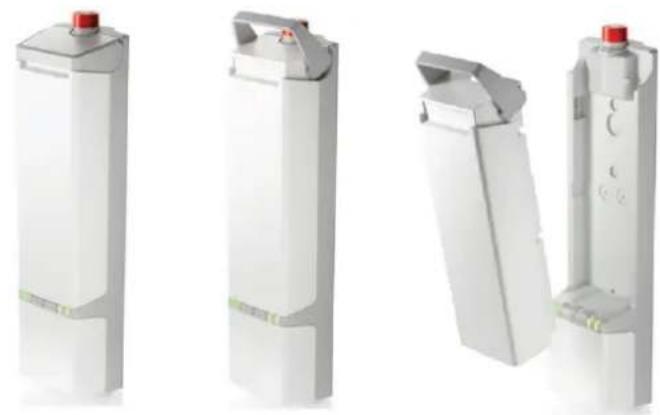

Akumulator umieszczony jest nad skrzynką sterującą i istnieje możliwość wymienienia go za pomocą zintegrowanego systemu zacisków.

Napięcie pierwotne	24 VDC
Dopuszczalna temperatura otoczenia	+5°C do +40°C
Dopuszczalna temperatura przechowywania	od -10 °C do +40°C
Dopuszczalna wilgotność względna przechowywania	maks. 80% (bez efektu kondensacji)
Zgodność	sprawdzone wg IEC 60601-1

3.3.2 Skrzynka sterująca wraz z ładowarką akumulatora

Skrzynka sterująca została wyposażona w czerwony przycisk awaryjny i wewnętrzną ładowarkę akumulatora.

Napięcie pierwotne	100 - 240 VAC / 50/60 Hz
Napięcie wtórne (napięcie ładowania)	24 VDC, maks. 250 VA
Prąd wtórny (prąd ładowania)	maks. 10 A
Zabezpieczenia	Zabezpieczono przed polaryzacją zaporową, wyładowaniami elektrycznymi i skrajnymi temperaturami
Dopuszczalna temperatura otoczenia	+5°C do +40°C
Dopuszczalna temperatura przechowywania	od -10 °C do +40°C
Dopuszczalna wilgotność względna przechowywania	maks. 80% (bez efektu kondensacji)
Zgodność	sprawdzone wg IEC 60601-1

Producent zastrzega sobie prawo do wprowadzania zmian parametrów technicznych.

3.3.3 Ładowarka zewnętrzna (OPCJONALNIE)

Ładowarkę zewnętrzną należy zamontować na ścianie. Istnieje możliwość naładowania akumulatora zapasowego (opcjonalny) za pomocą ładowarki zewnętrznej, co pozwala uniknąć przerw w korzystaniu z podnośnika spowodowanych ładowaniem akumulatora.

Napięcie pierwotne	100 - 240 VAC / 50/60 Hz
Prąd ładowania	maks. 650 mA
Dopuszczalna temperatura otoczenia	+5°C do +40°C
Dopuszczalna temperatura przechowywania	od -10 °C do +40°C
Dopuszczalna wilgotność względna przechowywania	maks. 80% (bez efektu kondensacji)

3.3.4 Ładowanie akumulatorów

Należy korzystać wyłącznie ze skrzynki sterującej podnośnika Albatros z dołączoną ładowarką lub ładowarki zewnętrznej, która powinna być zamontowana na ścianie.

Zalecamy regularne ładowanie akumulatorów, aby zapewnić ciągłość użytkowania podnośnika oraz wydłużyć żywotność akumulatorów. Skrzynka sterująca wyda informacyjny dźwięk ostrzegawczy, kiedy poziom naładowania akumulatora będzie niski.

Pierwsze użycie

W pierwszej kolejności należy podłączyć kabel zasilający od strony złącza do odpowiedniego złącza skrzynki sterującej. Od strony wtyczki kabel zasilający należy podłączyć do gniazdka. Czas ładowania wynosi ok. 24 godziny.

Ponowne ładowanie

⚠ OSTRZEŻENIE: Ryzyko urazu – nie należy korzystać z podnośnika, kiedy kabel zasilający jest podłączony do gniazdka.

Gdy bateria jest na wyczerpaniu, połowa zielonej diody LED będzie migać i słychać pojedynczy sygnał dźwiękowy, gdy dźwig jest włączony.

Jeśli dioda LED miga i słychać ciągły sygnał dźwiękowy, na baterii pozostały tylko dwa cykle.

W trakcie ładowania akumulatorów, połowa diody LED będzie świecić na zielono. Akumulator jest w pełni naładowany, gdy dioda LED jest w pełni zielona.

Kiedy proces ładowania się zakończy, należy zawsze najpierw wyłączyć główną wtyczkę z gniazdka, a następnie odłączyć złącze od skrzynki sterującej.

Nie należy korzystać z podnośnika w trakcie ładowania!

Jeżeli akumulatory nie są używane przez dłuższy okres, ulegają powolnemu samoczynnemu rozładowaniu (nadmierne rozładowanie). Doładowanie ich za pomocą dołączonej do podnośnika ładowarki akumulatorów staje się wtedy niemożliwe. Należy zatem ładować akumulatory przynajmniej raz na miesiąc, nawet jeśli nie są używane.

3.4 Nagłe przypadki

W razie nagłego przypadku należy użyć przycisku awaryjnego oraz funkcji obniżania w razie wypadku.

3.4.1 Przycisk awaryjny

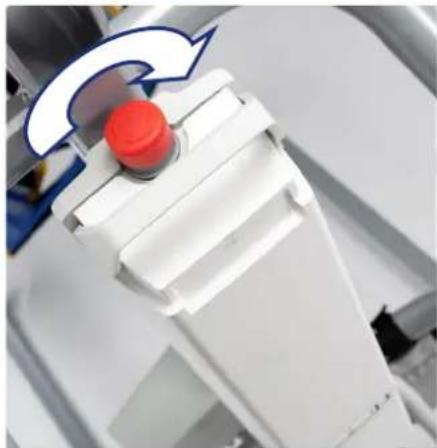

W razie nagłych wypadków oraz w trakcie montażu i demontażu, należy aktywować przycisk awaryjny, przyciskając czerwony przycisk na skrzynce sterującej.

Przycisk awaryjny dezaktywuje się przekręcając czerwony przycisk zgodnie z kierunkiem jaki wskazują strzałki.

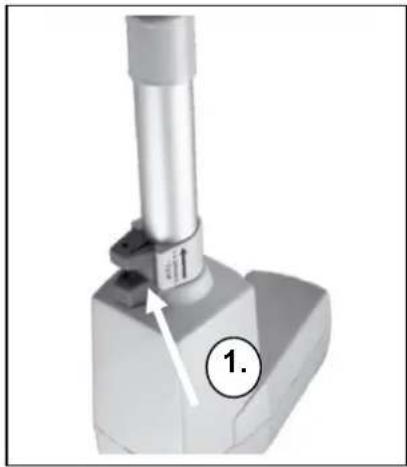

3.4.2 Ręczne obniżanie awaryjne

⚠ OSTRZEŻENIE: Ryzyko urazu – należy dostosować funkcję obniżania awaryjnego do wagi pacjenta.

Obniżania awaryjnego w przypadku braku zasilania lub rozładowania się akumulatora można dokonać za pomocą czerwonego przycisku ① znajdującego się w dolnej części silnika. Obniżanie awaryjnie fabrycznie dostosowane jest do pacjenta o wadze 75 kg. Standardowa kalibracja: 3000N, 16 mm/s, aby obniżyć pacjenta.

Należy pamiętać, że ręczne obniżanie awaryjne jest możliwe wyłącznie jeśli pacjent siedzi w podnośniku.

4 Montaż i regulacja

Podnośnik pacjenta jest dostarczany w pełni zmontowany przez specjalistycznego sprzedawcę.

Instrukcje zawarte w niniejszym rozdziale są przeznaczone dla wyspecjalizowanego sprzedawcy.

Aby uzyskać informację o odpowiednim punkcie serwisowym lub wyspecjalizowanym sprzedawcy, skontaktuj się z najbliższym przedstawicielem firmy Vermeiren.

OSTRZEŻENIE: Istnieje ryzyko stosowania groźnych dla bezpieczeństwa zakresów - Należy używać wyłącznie zakresów opisanych w niniejszej instrukcji.

4.1 Dostawa

Dostarczany podnośnik Albatros firmy Vermeiren będzie zawierał:

• podwozie wyposażone w 4 kółka (w tym 2 z hamulcami)
• słupek z uchwytami do prowadzenia podnośnika
• ramię wspornika wraz z nasadką na pas nośny
• skrzynkę sterującą (wraz z ładowarką akumulatora)
• akumulator
  • sterowanie ręczne
• silnik
• instrukcję obsługi
• podnóżek
• podpórkę pod nogi

Przed użyciem należy się upewnić, że produkt zawiera wszystkie elementy oraz że żaden z elementów nie uległ uszkodzeniu (np. podczas transportu).

Należy pamiętać, że podstawowa konfiguracja może się różnić w zależności od danego kraju europejskiego. Aby uzyskać więcej informacji, należy skontaktować się z wyspecjalizowanym sprzedawcą w swoim kraju.

4.2 Montaż lub demontaż

4.2.1 Rozpakowywanie

OSTRZEŻENIE: Ryzyko urazu – po rozpakowaniu i przed dalszym montażem, zawsze należy w pierwszej kolejności upewnić się, że przycisk awaryjny (czerwony przycisk na skrzynce sterującej) został wciśnięty.

Opakowanie podnośnika pacjenta wybrano pod kątem zapewnienia optymalnej ochrony podczas transportu.

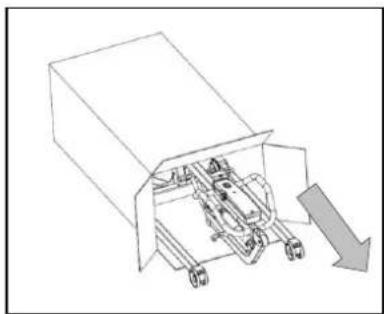

1. Wyciągnij podnośnik pacjenta z kartonu i sprawdź kompletność dostawy oraz to, czy poszczególne części nie posiadają widocznych usterek. W przypadku uszkodzeń zwrócić się do lokalnej filii dystrybucyjnej.

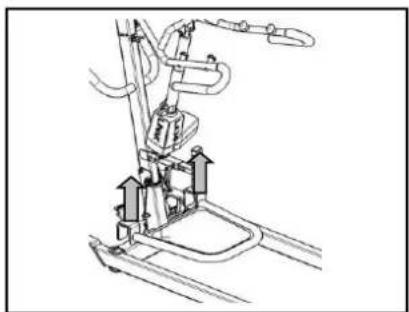

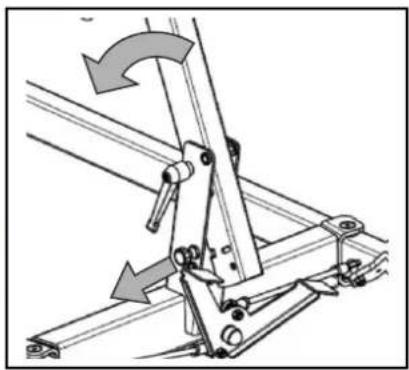

1. Przed montażem zabezpiecz podnośnik pacjenta przed niezamierzonym ruchem za pomocą wszystkich rolek hamujących. W tym celu naciskaj stopą płytkę hamulcową kółek jezdnych lekko w dół, do momentu ich zablokowania. Aby zwolnić hamulec, naciskaj stopą płytkę hamulcową lekko w górę, do momentu odblokowania kółka jezdnego.

4.2.2 Montaż

OSTRZEŻENIE: Ryzyko przytrzaśnięcia – należy uważać, aby żadna część ciała ani przewód nie zostały przytrzaśnięte, zmiażdżone lub przecięte w trakcie montażu.

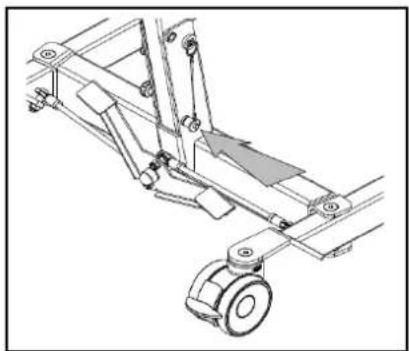

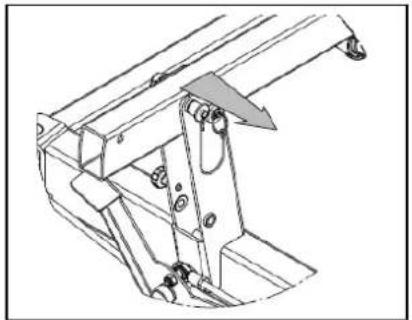

1. Usuń oś zabezpieczającą (oś wtykową) znajdującą się na dolnym końcu słupa, wciskając lekko przycisk znajdujący się na jej głowicy. Teraz oś zabezpieczającą można w prosty sposób wyjąć.

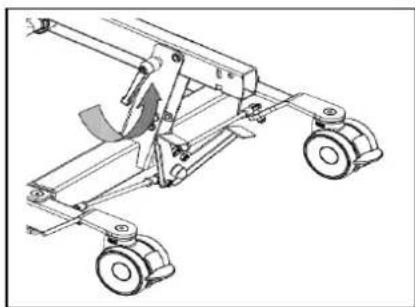

1. Lekko poluzuj zabezpieczenie transportowe (śrubę dociskową z przetyczką). Teraz słup można podnieść.

click

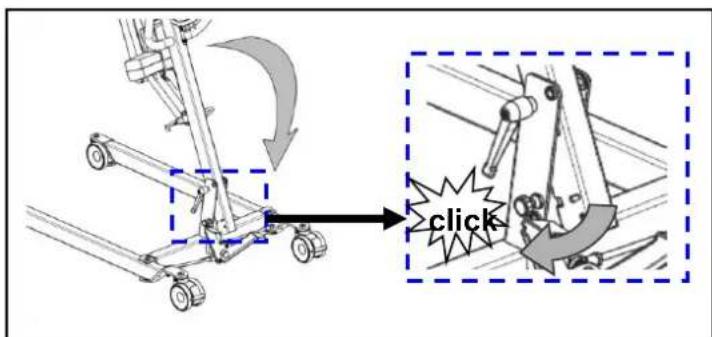

2.a Po umieszczeniu słupa w pozycji końcowej następuje słyszalne zatrzaśnięcie zabezpieczenia pozycji stojącej (śruba rozciągana).

1. ⚠ OSTRZEŻENIE: Ryzyko urazu – Należy sprawdzić, czy blokada zabezpieczająca jest włóżona prawidłowo.

Zabezpiecz słup, przesuwając oś zabezpieczającą znajdującą się na końcu słupa, trzymając wciśnięty przycisk tak długo, aż znajdzie się ona na drugim końcu. Zwolnij przycisk osi zabezpieczającej i sprawdź, czy można tę oś ponownie wyciągnąć.

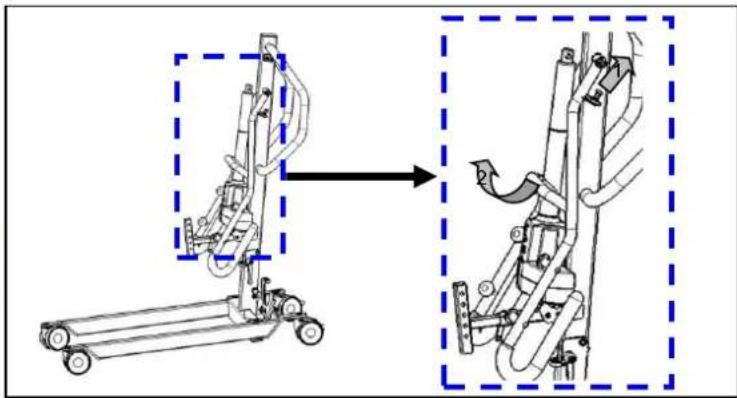

1. Należy usunąć ramię wspornika z górnej części słupka (2). Można to zrobić pociągając za końcówkę (1).

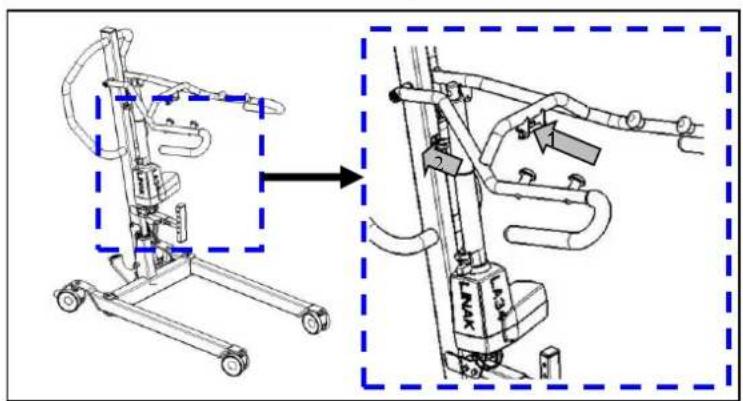

1. Należy delikatnie usunąć siłownik, wyciągając go z czarnego zacisku (1).

2. Następnie siłownik należy przymocować do ramienia wspornika przy pomocy sworznia blokującego (2). Ważne jest, aby siłownik był odpowiednio umieszczony w ramieniu wspornika.

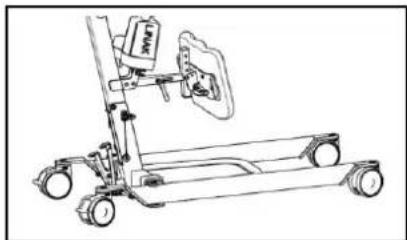

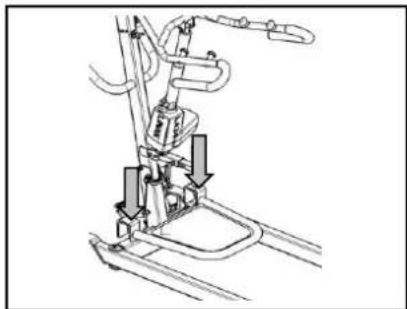

1. Podnożek należy przymocować do podwozia podnośnika za pomocą haków.

1. Podpórkę pod nogi należy zamocować przy pomocy sworznia blokującego. Podpórkę można ustawić na wybranej wysokości i głębokości.

4.2.3 Demontaż

OSTRZEŻENIE: Ryzyko przytrzaśnięcia – należy uważać, aby żadna część ciała ani przewód nie zostały przytrzaśnięte, zmiażdzone lub przecięte w trakcie demontażu.
OSTRZEŻENIE: Ryzyko urazu – należy upewnić się, że przycisk awaryjny (czerwony przycisk na skrzynce sterującej) jest aktywny, aby zapobiec nieprzewidzianym ruchom.

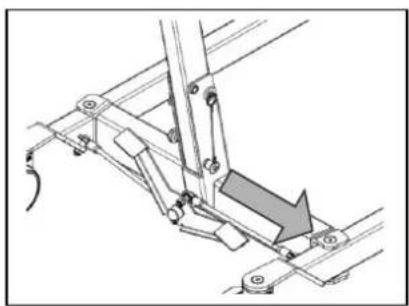

1. Zabezpiecz dwa kółka jezdne znajdujące się na tylnym końcu podstawy jezdnej, naciskając lekko w dół stopą pedał hamulca kółek jezdnych aż do momentu ich zablokowania. Aby zwolnić hamulec, naciskaj stopą pedał hamulca lekko w góre, aż do momentu odblokowania kółek jezdnych.

1. Podpórkę pod nogi należy usunąć przy pomocy sworznia blokującego.

1. Podnożek należy usunąć z podwozia podnośnika.

1. Siłownik (silnik) należy zdemontować z ramienia wspornika, usuwając sworzeń blokujący (1).

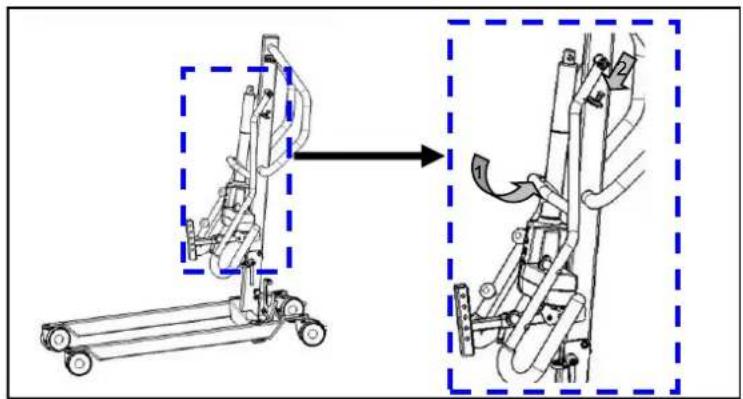

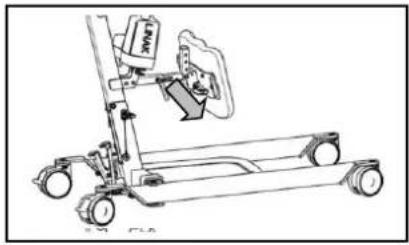

2. Move Należy przesunąć siłownik w dół i umieścić go w czarnym zacisku (2).

1. Move Ramię wspornika należy przesunąć w dół (1). Końcówka powinna zostać przymocowana do górnego końca słupka, w otworze ramienia wspornika (2).

1. Usuń oś zabezpieczającą (oś wtykową) znajdującą się na dolnym końcu słupa, wciskając lekko przycisk znajdujący się na jej głowicy. Teraz oś zabezpieczającą można w prosty sposób wyjąć.

1. ⚠ OSTRZEŻENIE: Ryzyko urazu – W przypadku odryglowania słupa istnieje niebezpieczeństwo jego upadku z dużą siłą ze względu na jego ciężar.

Ciągnij zabezpieczenie pozycji stojącej (śrubę rozciąganą) do momentu, aż możliwe będzie przechylenie słupa. Teraz słup można przechylić do przodu.

Słupek należy przechylić do przodu, najdalej jak to możliwe.

1. ⚠️ OSTRZEŻENIE: Ryzyko urazu – Należy się upewnić, czy oś zabezpieczająca jest prawidłowo włóżona.

Zabezpiecz słup, przesuwając oś zabezpieczającą znajdującą się na końcu słupa, trzymając wciśnięty przycisk tak długo, aż znajdzie się ona na drugim końcu. Zwolnij przycisk osi zabezpieczającej i sprawdź, czy można ją ponownie wyciągnąć.

4.3 Wymiana akumulatora

• Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane korzystaniem z nieodpowiedniego akumulatora.
• Nie należy używać akumulatora w temperaturach poniżej +5°C lub powyżej +50°C (idealna temperatura to +20°C).
• W przypadku otwarcia akumulatora odpowiedzialność producenta wygasa, a wszelkie roszczenia zostają anulowane.

Akumulator podnośnika pacjenta można wymienić za pomocą zintegrowanego systemu zacisków.

Aby wymienić akumulator, należy pociągnąć zintegrowany system zacisków. Pokrywa podniesie się i będzie można wyciągnąć akumulator z obudowy (skrzynki sterującej).

5 Konserwacja

5.1 Czas konserwacji

PRZESTROGA

Ryzyko obrażeń i uszkodzeń

Naprawy i wymiana części mogą być przeprowadzane tylko przez przeszkolone osoby i należy korzystać z oryginalnych części zamiennych Vermeiren.

i Na ostatniej stronie instrukcji znajduje się formularz dla wyspecjalizowanego sprzedawcy, służący do odnotowywania wszystkich czynności serwisowych.

Częstotliwość serwisu zależy od częstotliwości i intensywności użytkowania. Skontaktować się ze sprzedawcą, aby uzgodnić harmonogram kontroli/konserwacji/napraw.

Instrukcję konserwacji można znaleźć w witrynie Vermeiren: www.vermeiren.com.

Przed każdym użyciem

Sprawdzić następujące punkty:

• Wszystkie części: obecne, nieuszkodzone i niezużyte.
• Wszystkie części: czyste, patrz §5.3
  • Stan części ramy: brak odkształceń, niestabilności, osłabień, poluzowanych połączeń
• Hamulce: brak widocznych uszkodzeń i/lub zabrudzeń.
• Skrzynka kontrolna, sterowanie ręczne, ładowarka akumulatorów, odpowiednie kable: nieuszkodzone, np. żadne przewody nie są przetarte, przerwane lub pozbawione izolacji. Na panelu obsługi ręcznej sprawdź działanie elektrycznej regulacji wysięgnika.
  • Stan akumulatora: naładować akumulator w razie potrzeby, patrz §3.3.

Co 8 tygodni

W zależności od częstotliwości użytkowania, należy sprawdzać:

• Stopień nasmarowania złączy przegubowych wysięgnika,
• Stan kółek jezdnych,
• Czy widoczne są uszkodzenia obudowy skrzynki kontrolnej, akumulator, ładowarka akumulatorów (jeśli dostępne) i panelu obsługi ręcznej,
  • Czy kable są technicznie sprawne.
• Należy regularnie ładować akumulator

Co 6 miesięcy lub dla każdego nowego użytkownika

W zależności od częstotliwości użytkowania, należy sprawdzać:

• Czystość,
• Stan ogólny
• Pracę kółek jezdnych.

Jeśli opór toczenia jest zbyt duży, oczyść kółka jezdne. Jeżeli nie przyniesie to efektu, skontaktuj się ze sprzedawcą.

Co roku lub częściej

Zlecać kontrolę i serwis podnośnika pacjenta wyspecjalizowanemu sprzedawcy raz w roku lub częściej. Minimalna częstotliwość czynności konserwacyjnych zależy od natężenia eksploatacji. Dlatego należy ją uzgodnić z wyspecjalizowanym sprzedawcą.

5.2 Wysyłka I Przechowywanie

• Transport i przechowywanie powinny się odbywać zgodnie z parametrami technicznymi w §7. Upewnij się, że podnośnik pacjenta jest przechowywany w stanie suchym.
• Sprawdź, czy kable nie są narażone na zgniecenia i załamania.
• Należy odłączyć źródło zasilania.
• Zapewnić odpowiednie przykrycie lub opakowanie chroniące podnośnik pacjenta przed rdzą i ciałami obcymi. (np. słoną wodą, morskim powietrzem, piaskiem, pyłem).

- Należy przechowywać wszystkie zdemontowane części razem w jednym miejscu (lub w razie potrzeby oznaczyć je), aby uniknąć pomieszania z częściami innych produktów podczas ponownego montażu (np. ładowarka).

- Przechowywane elementy muszą być wolne od nacisku (nie umieszczać ciężkich części na podnośnik, nie wciskać pomiędzy inne obiekty ...).

5.3 Czyszczenie

PRZESTROGA

Ryzyko uszkodzenia przez wilgoć.

• Nigdy nie używać strumienia wody z węża ani myjki wysokociśnieniowej.
• Do usuwania opornych zabrudzeń używać delikatnych, dostępnych w sprzedaży detergentów.
• Plamy można usunąć gąbka lub delikatną szczotka.
• Nie wolno używać silnych płynów czyszczących, takich jak rozpuszczalniki, ani twardych szczotek.

5.3.1 Części z tworzyw sztucznych

Części z tworzyw sztucznych podnośnika pacjenta należy czyścić dostępnymi w sprzedaży środkami czyszczącymi do tworzyw sztucznych. Należy zapoznać się ze szczegółowymi informacjami o produkcie i używać wyłącznie delikatnej szczoteczki lub delikatnej gąbki.

5.3.2 Powłoka ochronna

Podnośnik pacjenta składa się z elementów stalowych. Wysoka jakość warstwy wierzchniej zapewnia optymalną ochronę przed korozją. W przypadku uszkodzenia warstwy wierzchniej poprzez zadrapanie lub w inny sposób należy zlecić wyspecjalizowanemu sprzedawcy naprawę powierzchni.

Podczas czyszczenia używać wyłącznie ciepłej wody i zwykłych detergentów domowych oraz miękkich szczotek i szmatek. Upewnić się, że wilgoć nie przedostaje się do wnętrza rurek.

5.3.3 Obudowa układu elektronicznego

OSTRZEŻENIE: Ryzyko urazu – Przed wykonaniem prac konserwacyjnych należy nacisnąć przycisk zatrzymania awaryjnego, aby uniknąć niezamierzonego przesunięcia.

Skrzynkę kontrolną, obudowę silnika i panel obsługi ręcznej należy wycierać tylko zwilżoną ściereczką z odrobiną środka czyszczącego stosowanego w gospodarstwach domowych i dostępnego w handlu. Nie należy stosować środków do polerowania ani ostrych narzędzi (gąbek metalowych, szczotek itp.), ponieważ mogą one zarysować powierzchnię i usunąć ochronę przed pryskającą wodą.

Regularnie sprawdzać, czy połączenia wtykowe nie są skorodowane lub uszkodzone, gdyż może to wpływać na funkcjonowanie układu elektronicznego.

Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowej pielęgnacji.

5.4 Dezynfekcja

Wszystkie elementy podnośnika pacjenta można wyczyścić środkiem dezynfekującym. Wszystkie elementy podnośnika pacjenta można wyczyścić środkiem Dezynfekującym przeznaczonym do użytku domowego

5.5 Kontrola

Zwykle zalecane jest dokonanie jednego przeglądu rocznie i co najmniej jednego przed wznowieniem użytkowania. Wszystkie poniższe kontrole muszą zostać przeprowadzone i udokumentowane przez upoważnione do tego osoby:

• Kontrola okablowania (szczególnie pod kątem wgnieceń, widocznego zużycia, nacięć, widocznych części izolacji przewodów wewnętrznych, widocznych rdzeni metalowych przewodów, supłów, wybrzuszeń, zmian w kolorze zewnętrznej osłony izolacyjnej, łamliwych miejsc i bezpiecznego rozmieszczenia, aby nie było możliwości pojawienia się usterek mechanicznych, takich jak przecięcie czy zmiażdżenie).
• Kontrola wzrokowa części ramy, aby sprawdzić czy nie pojawiły się deformacje plastiku i/lub oznaki zużycia (rama, zawieszenie silnika, ramię wspornika, wspornik rozszerzający).
• Kontrola wzrokowa pod katem uszkodzeń powierzchni malowanej (zagrożenie korozja).
• Kontrola wzrokowa każdej osłony i obudowy pod kątem uszkodzeń. Śruby powinny być dobrze wkrecone.
• kontrola nasmarowania połączeń metalowych w częściach ruchomych:
• Wzrokowa kontrola części z tworzywa sztucznego pod katem peknieć i kruchości.
• Przegląd skrzynki sterującej (w tym ładowarki) pod kątem szczątkowego prądu wyładowczego (A) na podstawie VDE 0702.
• Przegląd skrzynki sterującej (w tym ładowarki) pod kątem odporności izolacji na przebicia (MO) na podstawie VDE 0702.
• Test działania ramienia wspornika (nasmarowanie łączeń, zakres regulacji, deformacje, zużycie eksploatacyjne).
• Kontrola funkcjonowania napędów podnośnika (w trakcie jazdy próbnej → hałasy, prędkość, swobodne działanie itp.), w razie potrzeby: Kontrola działania, najpierw bez obciążenia, a następnie przy obciążeniu znamionowym (bezpieczne obciążenie robocze), w celu sprawdzenia silników pod kątem zużycia lub zniszczenia poprzez porównanie wartości prądu elektrycznego z wartości uzyskanymi w chwili dostarczenia podnośnika.
• Test działania przycisku awaryinego.
• Test działania obniżania awaryjnego.
• Kompletność dostarczanego zestawu, dostępność instrukcji obsługi.

Kontrole pomiarowe mogą przeprowadzać wyłącznie osoby, które zostały przeszkolone w zakresie badań wózków inwalidzkich i poinstruowane przez elektryka na temat stosowanych środków i procedur kontrolnych. Zezwolenie na użytkowanie podnośnika pacjenta po przeprowadzonych kontrolach pomiarowych lub pracach konserwacyjnych może być udzielone jedynie przez elektryka.

Serwisowanie wolno zatwierdzić w planie konserwacji wyłącznie, jeśli kontrola objęła co najmniej wszystkie z powyższych czynności.

5.6 Przewidywany okres użytkowania

Podnośnik pacjenta jest zaprojektowany tak, aby jego średnia długość życia wynosiła 8 lat. Ten czas może być dłuższy lub krótszy w zależności od częstotliwości użytkowania, przechowywania, konserwacji, przeglądów i czyszczenia.

5.7 Ponowne użycie

Przed każdym ponownym użyciem podnośnik należy zdezynfekować, skontrolować i poddać konserwacji zgodnie z instrukcjami w tym rozdziale.

5.8 Koniec użytkowania

Po zakończeniu użytkowania podnośnik pacjenta należy poddać utylizacji zgodnie z lokalnie obowiązującymi przepisami w zakresie ochrony środowiska. Najlepszym sposobem, aby to zrobić, jest demontaż podnośnika pacjenta w celu ułatwienia transportu części nadających się do przetworzenia.

6 Diagnozowanie i rozwiązywanie problemów

Tabela 1: Diagnozowanie i rozwiązywanie problemów

Problem	Przyczyna problemu	Rozwiązywanie problemów
Hałaśliwe dźwięki części ruchomych (np.: ramienia wspornika).	Konieczne jest nasmarowanie.	Należy nasmarować części ruchome.(Nie należy smarować siłownika!)
Siłownik wydaje niecodzienny dźwięk.	Siłownik jest uszkodzony.	Należy wymienić siłownik lub skontaktować się z wyspecjalizowanym sprzedawcą.
Podnośnik nie podnosi się.	1. Siłownik elektryczny jest uszkodzony.2. Waga pacjenta jest zbyt wysoka (dioda LED stanu systemu miga, słychać dwa sygnały dźwiękowe).3. Sterowanie ręcznie lub siłownik nie są podłączone.4. Akumulator nie jest podłączony do skrzynki sterującej lub jest podłączony nieprawidłowo.5. Zbyt niski poziom naładowania akumulatora.6. Przycisk awaryjny jest aktywny (dioda LED stanu systemu świeci się).	1. Należy wymienić siłownik.2. Należy użyć podnośnika dopuszczającego wyższą wagę maksymalną pacjenta.3. Należy sprawdzić połączenia. W razie potrzeby należy podłączyć sterowanie ręczne lub siłownik.4. Należy sprawdzić, czy zainstalowano akumulator lub połączenie akumulatora.5. Należy naładować lub wymienić akumulator.6. Należy dezaktywować przycisk awaryjny.
Awaryjne obniżanie pacjenta nie działa.	Aby obniżyć pacjenta, wymagana jest minimalne obciążenie podnośnika.	Jeśli waga pacjenta jest zbyt niska, aby go obniżyć, należy nieznacznie obniżyć ramię wspornika lub wyregulować prędkość opuszczania.
Nie można naładować akumulatora	1. Akumulator nie jest odpowiednio dopasowany do skrzynki sterującej.2. Uszkodzenie kabla głównej sieci zasilającej.3. Akumulator jest wadliwy.4. Skrzynka sterująca wraz z ładowarką lub ładowarką jest wadliwa.	1. Należy sprawdzić, czy akumulator jest podłączony do skrzynki sterującej.2. Należy wymienić kabel głównej sieci zasilającej.3. Należy wymienić akumulator.4. Należy wymienić skrzynkę sterującą wraz z ładowarką lub ładowarką.

7 Parametry techniczne

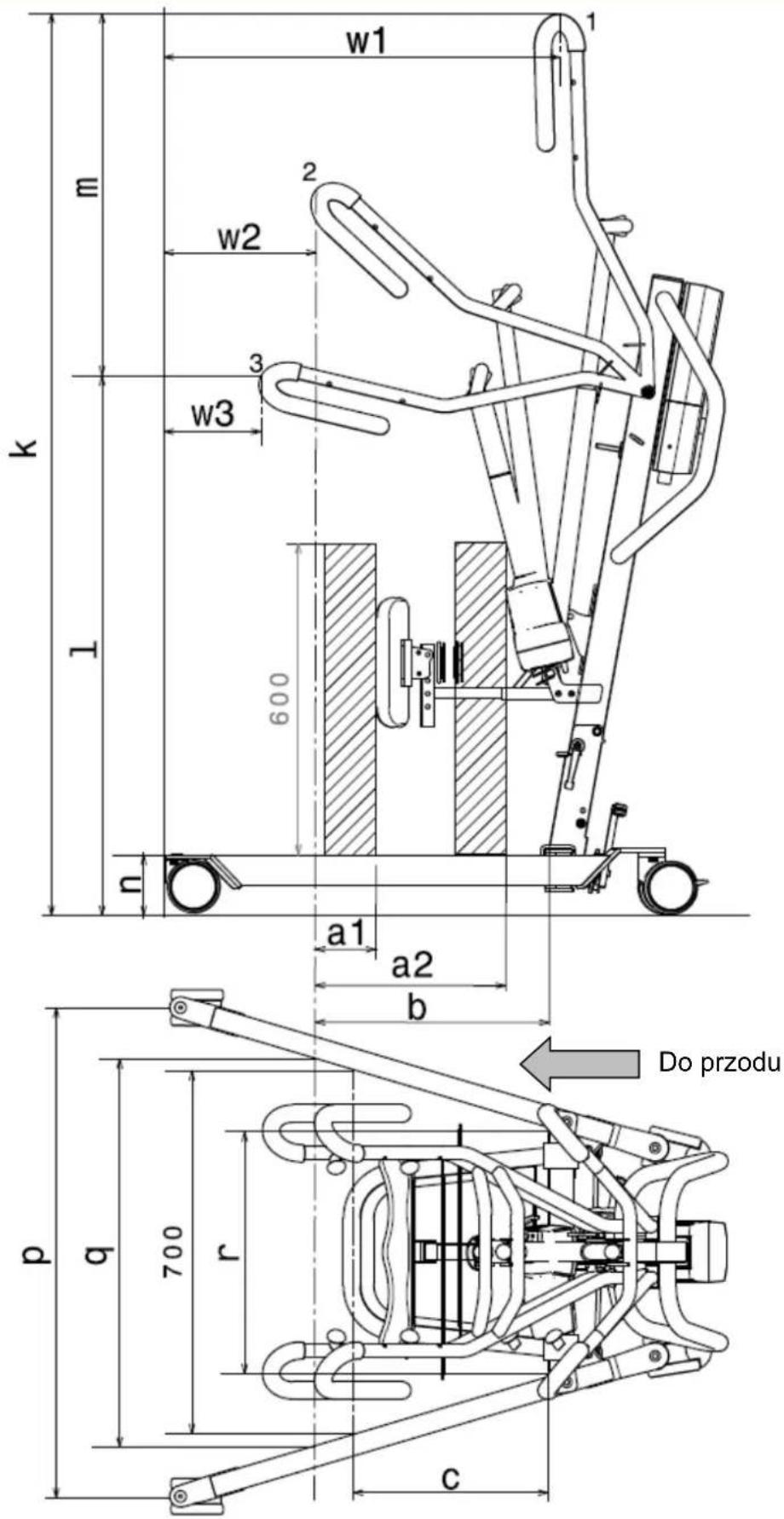

w1 m 2 w2 3 w3 k 1 600 n a1 a2 b p q 700 r c Do przodu

Tabela 2: Parametry techniczne

Marka	Vermeiren
Typ	Podnośnik pacjenta
Model	Albatros

Opis	Wymiary na rysunku	Specyfikacje
Najniższa pozycja centralnego punktu ograniczenia ruchu*	l	1040 mm
Maksymalna pozycja centralnego punktu ograniczenia ruchu*	k	1739 mm
Zakres podnoszenia (zakres wysokości)	m	699 mm
Długość ramienia		965 mm
Długość całkowita		1046 mm
Minimalny rozstaw ramion	r	467 mm
Maksymalny rozstaw ramion	q	749 mm
Wysokość kolumny / Wysokość ramy	n	117 mm
Szerokość całkowita (pozycja złożona), wymiar zewnętrzny		584 mm
Szerokość całkowita (pozycja rozłożona), kółka jezdne z przodu	p	945 mm
Długość po złożeniu		1030 mm
Wysokość po złożeniu		500 mm
Szerokość po złożeniu		584 mm
Min. odległość pomiędzy ścianą / CSP* (wysokość minimalna)	w3	188 mm
Min. odległość pomiędzy ścianą / CSP* (zasięg maksymalny)	w2	293 mm
Min. odległość pomiędzy ścianą / CPOR* (wysokość maksymalna)	w1	762 mm
Koło skrętu		1133 mm
Waga całkowita		44,85 kg
Waga podwozia wraz z silnikiem		34,15 kg
Waga akumulatora		2,90 kg
Waga podnożka		4,55 kg
Waga podpórki pod nogi		2,80 kg
Waga nasadki podpórki pod nogi		0,40 kg
Maksymalne obciążenie		150 kg
Dowolna wysokość, co najmniej		57 mm
Zasięg maksymalny przy 600 mm wraz z podpórką pod nogi	a1	100 mm
Zasięg maksymalny przy 600 mm bez podpórki pod nogi	a2	368 mm
Maksymalny zakres od słupa nośnego	b	450 mm
Zakres od słupa nośnego z odstępem 700 mm	c	375 mm

Marka	Vermeiren
Typ	Podnośnik pacjenta
Model	Albatros

Opis	Wymiary na rysunku	Specyfikacje
Wyjście napięcia		24V --- maks. 250 VA
Napięcie zasilające		120-240V ~ maks. 37-53 VA
Maksymalny pobór prądu		maks. 350 mA
Temperatura użytkowa		od +5 do +40°C
Wilgotność powietrza		od 20% do 80% przy 30°C, brak kondensacji
Poziom hałasu		< 50 dB(A)
Ciśnienie powietrza		od 700 do 1060 hPa
Skrzynka kontrolna		Linak CAL40
Akumulator		Linak BAL40
Sterowanie ręczne		Linak HB3X0L0
silnik		Linak LA34 (7500N)
Klasa ochronności skrzynki kontrolnej		IPX4
Klasa zabezpieczeń akumulatora		IPX5
Klasa ochronności panelu sterowania ręcznego		IPX5
Klasa ochronności silnika		IP54
Klasa izolacji		II - Typ B
Wydajność pracy		ok. 40 podniesień na jedno załadowanie
Prędkość podnoszenia/opuszczania		28 sek.
Praca okresowa		maks. 10% lub 2 minuty pracy ciągłej/18 min. przerwy
Pojemność akumulatora		2,9 Ah
Przycisk awaryjny		Tak
Ręczne obniżenie awaryjne		Tak
Elektryczne obniżenie awaryjne		Nie
Producent zastrzega sobie prawo do wprowadzania zmian parametrów technicznych. Tolerancja pomiaru +/- 15 mm / 1,5 kg, 1.5°

1 = maksymalna pozycja, 2 = maksymalny zakres, 3 = najniższa pozycja
* CPOR = centralny punkt ograniczenia ruchu

Obsah

Obsah 1

Úvod 2
