INSTRUKCJA OBSŁUGI UNI_GPH_03 Uniprodo

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru

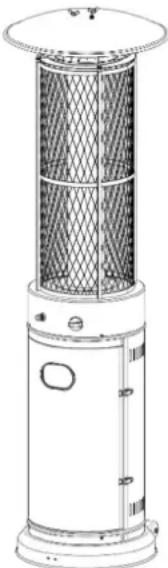

Nazwa produktu Gazowy ogrzewacz tarasowy
Model	UNI_GPH_01	UNI_GPH_03	UNI_GPH_04
Dopływ ciepła [kW]	11
Kraj docelowy Niemcy, Austria, Szwajcaria
Kategoria urządzenia	I_38/P(50)
Rodzaj gazu Butan, propan lub ich mieszanki
Ciśnienie zasilania gazem [mbar] 50
Numer PIN 0063BU7882
Cieżar [kg]	15,2	20,4	21,3

1. Opis ogólny

Instrukcja obsługi ma na celu pomóc w bezpiecznym i bezproblemowym korzystaniu z urządzenia. Produkt zaprojektowano i wyprodukowano zgodnie ze ścisłymi wytycznymi technicznymi, przy użyciu najnowocześniejszych technologii i komponentów. Ponadto jest on produkowany zgodnie z najbardziej rygorystycznymi standardami jakości.

NIE UŻYWAJ URZĄDZENIA, JEŚLI NIE PRZECZYTAŁEŚ DOKŁADNIE I NIE ZROZUMIAŁEŚ TEJ INSTRUKCJI OBSŁUGI.

Aby wydłużyć żywotność urządzenia i zapewnić jego bezawaryjną pracę, należy używać go zgodnie z niniejszą instrukcją obsługi i regularnie wykonywać prace konserwacyjne. Dane techniczne i specyfikacje zawarte w niniejszej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo do wprowadzania zmian związanych z poprawą jakości. Urządzenie zaprojektowano tak, aby zminimalizować ryzyko emisji hałasu, biorąc pod uwagę postęp technologiczny i możliwości redukcji hałasu.

Legenda

Produkt spełnia odpowiednie normy bezpieczeństwa.

Przed użyciem należy przeczytać instrukcję.

OSTRZEŻENIE! lub UWAGA! lub PAMIĘTAJ! Dotyczy opisanej sytuacji.

(ogólny znak ostrzegawczy)

OSTRZEŻENIE: Substancje toksyczne, niebezpieczeństwo zatrucia!

Nie dotykać!

UWAGA! Gorąca powierzchnia, ryzyko poparzenia!

PAMIĘTAJ! Rysunki zawarte w niniejszej instrukcji służą wyłącznie celom poglądowym i w niektórych szczegółach mogą różnić się od rzeczywistego produktu.

2. Bezpieczeństwo użytkowania

UWAGA!

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może skutkować poważnymi obrażeniami lub nawet śmiercią.

Terminy „urządzenie” i „produkt” używane w ostrzeżeniach i instrukcjach odnoszą się do:

Gazowy ogrzewacz tarasowy

2.1. Bezpieczeństwo w miejscu pracy

a) Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone. Nieporządek w miejscu pracy i słabe oświetlenie mogą być przyczyną wypadków. Staraj się myśleć perspektywicznie, obserwuj, co się dzieje i kieruj się zdrowym rozsądkiem podczas pracy z urządzeniem.

b) Nie należy używać urządzenia w środowisku potencjalnie zagrożonym wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenie generuje iskry, które mogą spowodować zapłon pyłu lub oparów.

c) W przypadku zauważenia uszkodzenia lub nieprawidłowego działania urządzenia należy natychmiast wyłączyć je i niezwłocznie zgłosić ten fakt przełożonemu.

d) Jeśli nie masz pewności, czy produkt działa prawidłowo lub zauważyłeś uszkodzenie, skontaktuj się z serwisem producenta.

e) Napraw produktu może dokonywać wyłącznie serwis producenta. Nie próbuj naprawiać urządzenia samodzielnie!

f) Używaj urządzenia w dobrze wentylowanym pomieszczeniu.

g) Regularnie sprawdzaj stan etykiet bezpieczeństwa. Jeżeli etykiety są nieczytelne, należy je wymienić.

h) Prosimy zachować tę instrukcję do wykorzystania w przyszłości. W przypadku przekazania urządzenia osobie trzeciej należy przekazać jej również instrukcję obsługi.

i) Przechowuj elementy opakowania oraz małe części montażowe w miejscu niedostępnym dla dzieci.

j) Urządzenie trzymać z dala od dzieci i zwierząt.

k) W przypadku stosowania niniejszego urządzenia w połączeniu z innym sprzętem należy przestrzegać także pozostałych instrukcji użytkowania.

Pamiętać! Podczas korzystania z urządzenia należy zapewnić bezpieczeństwo dzieciom i osobom postronnym.

2.2. Bezpieczeństwo osobiste

a) Nie należy używać urządzenia, jeżeli jest się zmęczonym, chorym lub pod wpływem alkoholu, narkotyków lub leków, które mogą znacząco ograniczyć zdolność obsługi urządzenia.
b) Urządzeniem mogą posługiwać się wyłącznie osoby sprawne fizycznie, zdolne do jego obsługi, odpowiednio przeszkolone, zaznajomione z niniejszą instrukcją i przeszkolone w zakresie bezpieczeństwa i higieny pracy.
c) Podczas pracy z urządzeniem należy zachować zdrowy rozsądek i czujność. Chwilowa utrata koncentracji podczas korzystania z urządzenia może spowodować poważne obrażenia.
d) Urządzenie nie jest zabawką. Dzieci muszą znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
e) Nie wkładaj rąk ani innych przedmiotów do wnętrza urządzenia, gdy jest ono używane!

2.3. Bezpieczne użytkowanie urządzenia

a) Nie należy używać urządzenia, jeżeli przełącznik „ON/OFF” nie działa prawidłowo (nie włącza i nie wyłącza urządzenia). Urządzenia, których nie można włączyć lub wyłączyć za pomocą przełącznika WŁ./WYŁ., są niebezpieczne, nie powinny być używane i muszą zostać naprawione.
b) Przed rozpoczęciem regulacji, czyszczenia lub konserwacji należy odłączyć urządzenie od zasilania. Takie działanie zapobiegawcze zmniejsza ryzyko przypadkowej aktywacji.
c) Gdy nie korzystasz z urządzenia, przechowuj je w bezpiecznym miejscu, poza zasięgiem dzieci i osób niezaznajomionych z urządzeniem i niezapoznających się z instrukcją obsługi. Urządzenie może stwarzać zagrożenie w rękach niedoświadczonych użytkowników.
d) Utrzymuj urządzenie w doskonałym stanie technicznym. Przed każdym użyciem należy sprawdzić, czy nie występują ogólne uszkodzenia, w szczególności czy elementy ruchome nie mają pękniętych części lub elementów, a także czy nie występują inne warunki, które mogą mieć wpływ na bezpieczną pracę urządzenia. W przypadku stwierdzenia uszkodzeń należy przed użyciem oddać urządzenie do naprawy.
e) Przechowywać urządzenie w miejscu niedostępnym dla dzieci.
f) Naprawy lub konserwacje urządzenia powinny być wykonywane przez osoby wykwalifikowane, przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczne użytkowanie.
g) Aby zapewnić integralność działania urządzenia, nie należy usuwać fabrycznie zamontowanych osłon ani odkręcać żadnych śrub.
h) Podczas transportu i przenoszenia urządzenia pomiędzy magazynem a miejscem przeznaczenia należy przestrzegać zasad bezpieczeństwa i higieny pracy dotyczących ręcznych operacji transportowych obowiązujących w kraju, w którym urządzenie będzie użytkowane.
i) Nie przesuwaj, nie reguluj i nie obracaj urządzenia w trakcie pracy.
j) Nie pozostawiaj urządzenia bez nadzoru, gdy jest używane.
k) Regularnie czyść urządzenie, aby zapobiec gromadzeniu się uporczywych zabrudzeń.
I) Przed każdym użyciem należy sprawdzić, czy dysza jest prawidłowo zamontowana w urządzeniu, a wąż jest prawidłowo podłączony i nieuszkodzony.
m) Nie przekraczaj zalecanego ciśnienia zasilania, gdyż może to spowodować uszkodzenie urządzenia.

n) Urządzenie nie jest zabawką. Dzieciom nie wolno wykonywać prac czyszczących i konserwacyjnych bez nadzoru osoby dorostej.
o) Zabrania się jakiejkolwiek ingerencji w konstrukcję urządzenia, zmiany jego parametrów lub konstrukcji.
p) Trzymaj urządzenie z dala od źródeł ognia i ciepła.
q) Nie przekraczać maksymalnego dopuszczalnego ciśnienia roboczego!
r) Nie zastaniaj otworów wentylacyjnych!
s) UWAGA: Podczas pracy niektóre elementy urządzenia stają się bardzo gorące – niebezpieczeństwo poparzenia!
t) Nie wolno przekraczać maksymalnej dopuszczalnej wartości ciśnienia gazu zasilającego urządzenie! Stosować tylko i wyłącznie zasilanie gazowe z regulatorem ciśnienia oraz odpowiednimi dyszami.

UWAGA! Mimo bezpiecznej konstrukcji urządzenia i jego funkcji ochronnych, a także zastosowania dodatkowych elementów zabezpieczających operatora, istnieje niewielkie ryzyko wypadku lub obrażeń podczas korzystania z urządzenia. Zachowaj czujność i kieruj się zdrowym rozsądkiem podczas korzystania z urządzenia.

3. Wytyczne użytkowania

Produkt przeznaczony jest do profesjonalnego użytku na dużych powierzchniach zewnętrznych, zapewniając efektywne ogrzewanie w chłodne dni. Zapewnia komfortowe warunki gościom w miejscach takich jak tarasy restauracji czy stragany na targu. Dzięki wbudowanym rolkom produkt można przesuwać w wybrane miejsce, co czyni go praktycznym rozwiązaniem pozwalającym utrzymać ciepło na zewnątrz.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

3.1. Przygotowanie do użycia

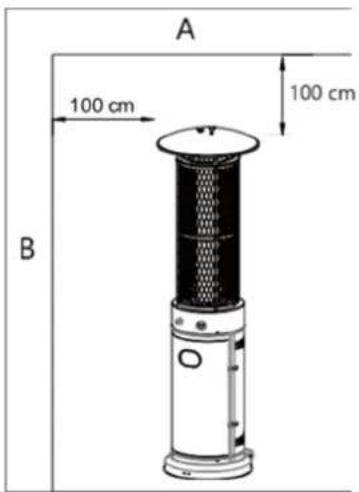

LOKALIZACJA URZĄDZENIA

A 100 cm 100 cm B

A- Sufit
B-Ściana

a) Produkt przeznaczony jest wyłącznie do użytku na zewnątrz. Zawsze należy zadbać o odpowiednią wentylację świeżym powietrzem.
b) Zawsze zachowuj odpowiednią odległość od niezabezpieczonych materiałów palnych.

tzn. góra 100 cm i boki minimum 100 cm.

c) Produkt należy umieścić na równym, twardym podłożu.
d) Nigdy nie używaj produktu w otoczeniu zagrożonym wybuchem, na przykład w miejscach, w których przechowywana jest benzyna lub inne łatwopalne ciecze bądź opary.
e) Aby zabezpieczyć produkt przed silnym wiatrem, należy solidnie zakotwiczyć podstawę do podłoża za pomocą śrub.

WYMAGANIA DOTYCZĄCE GAZU

a) Stosować wyłącznie propan, butan lub mieszankę tych gazów.
b) Regulator ciśnienia i zespół węża muszą być zgodne z lokalnymi standardowymi przepisami.
c) Instalacja musi być zgodna z lokalnymi przepisami lub, w przypadku ich braku, normami dotyczącymi przechowywania i obchodzenia się ze skroplonymi gazami ropopochodnymi.
d) Wgnieciony, zardzewiały lub uszkodzony zbiornik może stwarzać zagrożenie i powinien zostać sprawdzony przez dostawcę zbiornika. Nigdy nie używaj zbiornika z uszkodzonym przyłączem zaworu
e) Zbiornik musi być umieszczony w miejscu umożliwiającym odprowadzenie pary z cylindra roboczego.
f) Nigdy nie podłączaj do podgrzewacza nieregulowanego zbiornika.

TEST SZCZELNOŚCI

Przed wysyłką do klienta, w fabryce przeprowadzane są testy szczelności przyłączy gazowych grzejnika. Niemniej jednak, ze względu na ryzyko niewłaściwego obchodzenia się z urządzeniem podczas transportu lub narażenia na nadmierne ciśnienie, konieczne jest przeprowadzenie pełnej kontroli szczelności gazowej w miejscu instalacji.

a) Przygotuj roztwór mydła mieszając równe części płynnego detergentu i wody. Roztwór należy nanosić za pomocą spryskiwacza, pędzla lub szmatki. W przypadku wycieku gazu w miejscach połączeń tworzą się bańki mydlane.
b) Wykonaj test szczelności przy użyciu pełnej butli gazowej.
c) Upewnij się, że zawór bezpieczeństwa jest ustawiony w pozycji WYŁĄCZONY.
d) Włącz dopływ gazu.
e) W przypadku wycieku należy natychmiast zamknąć dopływ gazu. Dokręć nieszczelne złącza, otwórz dopływ gazu i ponownie sprawdź szczelność.
f) Nigdy nie wykonuj testu szczelności podczas palenia.

Przed pierwszym użyciem należy rozmontować urządzenie i wszystkie jego elementy oraz wyczyścić je.

3.2. Montaż

POTRZEBNE NARZĘDZIA

a) Śrubokręt krzyżakowy o średnim ostrzu

b) Butelka z rozpylaczem zawierająca roztwór mydła do testowania szczelności

UNI_GPH_03 & UNI_GPH_04

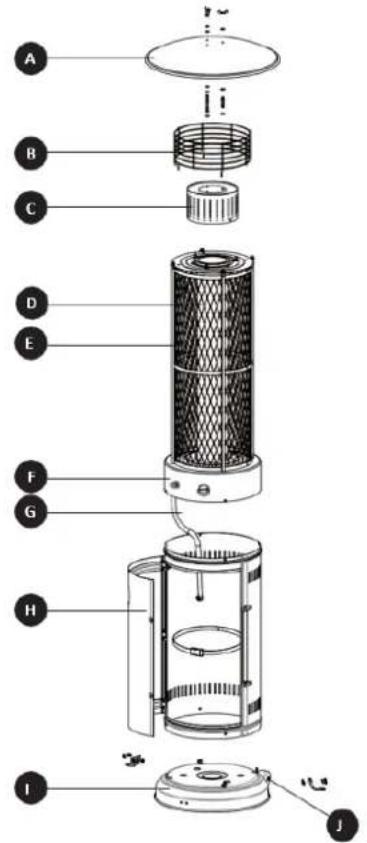

SCHEMAT CZĘŚCI

Numer części	Opis urządzenia	Ilość
A	Odbłyśnik	1
B	Górna siatka ochronna
C	Oczko
D Siatka ochronna rombowa 1
E	Ogrzewanie	ciała
F	Skrzynka	sterownicza
G	Wąż gazowy 1
H	Obudowa	cylindra
I	Podstawa	urządzenia
J	Koło	1

SPRZĘT TREŚCI

Liczba	Opis urządzenia	Ilość
AA	Nakrętka skrzydełkowa	3
nocleg ze śniadaniem	Podkładka 6	15
DK	Stadnina
DD Śruba M5 * 10 11
EE	Naprawa	gruntu
FF Śruba M6 * 10 6
GG	Nakrętka M6 6
HH	Śrubokręt krzyżakowy	1
II	Klucz	płaski
JJ Bateria AAA (1,5 V) 1

PROCEDURE MONTAŻU

1. Aby zabezpieczyć produkt przed silnym wiatrem, należy solidnie zakotwiczyć podstawę do podłoża za pomocą śrub. Odwróć podstawę i przymocuj do niej kotwę gruntową za pomocą śruby M6 * 10 i podkładki Φ6, jak pokazano na schemacie. Zabezpiecz kotwę gruntową nakrętką M6. Powtórz tę samą procedurę dla pozostałych dwóch kotew gruntowych, a następnie ustaw podstawę w pozycji pionowej.

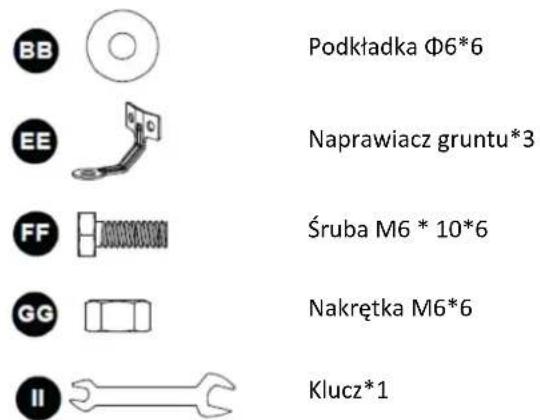

Sprzęt używany

Podkładka Φ6*6

Naprawiacz gruntu*3

Śruba M6 * 10*6

Nakrętka M6*6

Klucz*1

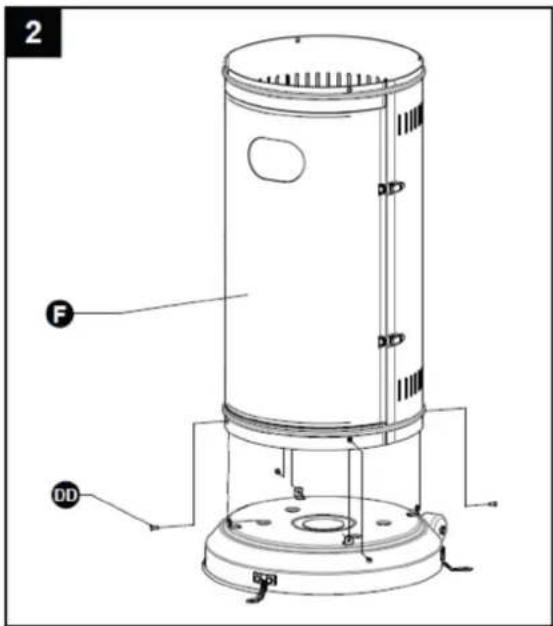

1. Złóż obudowę cylindra.

Przymocuj obudowę cylindra do podstawy za pomocą 4 śrub M5 * 10.

Sprzęt używany

Śruba M5 * 10 * 4

Śrubokręt krzyżakowy*1

2 F DD

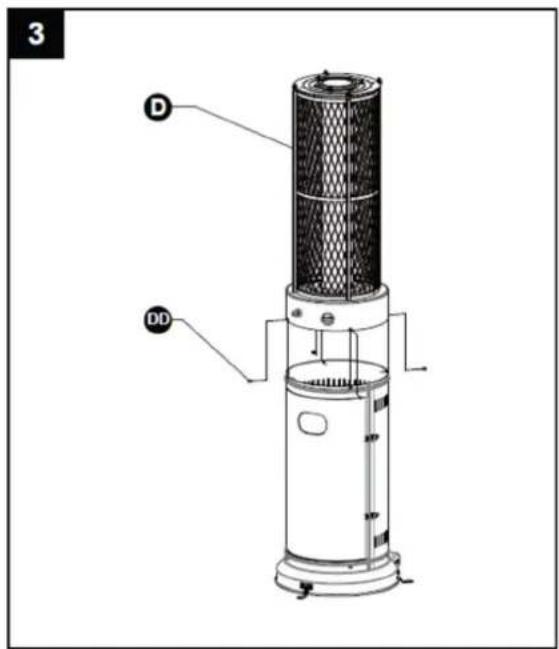

1. Złóż element grzewczy.

Przymocuj element grzewczy do obudowy cylindra za pomocą 4 śrub M5 * 10.

Sprzęt używany

Śruba M5 * 10 * 4

Śrubokręt krzyżakowy*1

3 D DD

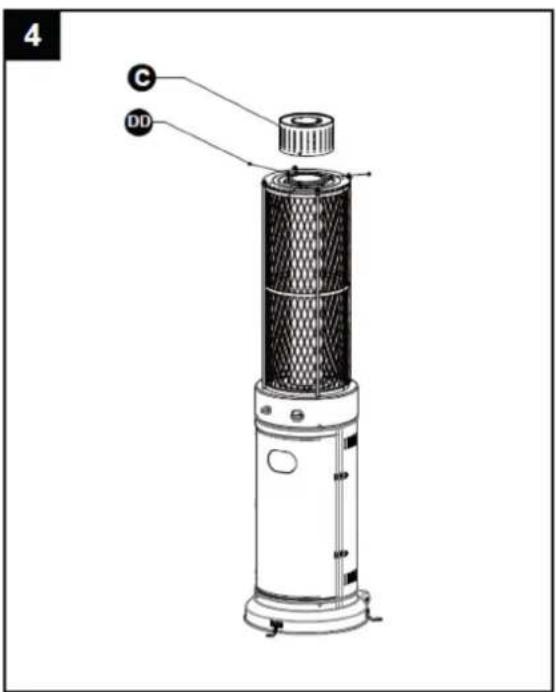

1. Złóż siatkę.

Przymocuj siatkę do elementu grzewczego za pomocą 3 śrub M5 * 10.

Sprzęt używany

Śruba M5 * 10 * 3

Śrubokręt krzyżakowy*1

4 C DD

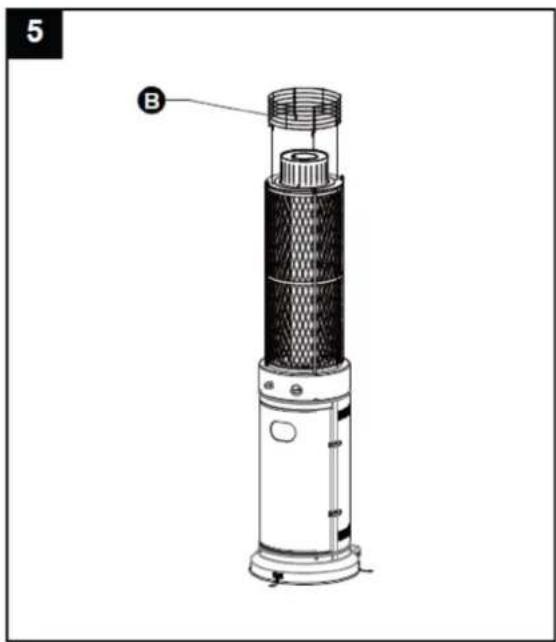

1. Zamontuj górną siatkę ochronną bezpośrednio do elementu grzewczego.

UWAGA! Nie należy wieszać ubrań ani innych materiałów łatwopalnych na produkcie ani czać ich na produkcie lub w jego pobliżu. GORĄCY! NIE DOTYKAĆ!

a) Przykręć 3 kołki do górnej części siatki, używając 3 podkładek Φ6 do dolnej i 3 podkładek Φ6 do górnej części.
b) Założ reflektor na kołek i zabezpiecz go za pomocą 3 nakrętek skrzydełkowych i 3 podkładek.

Sprzęt używany

Nakrętka skrzydełkowa*3

Podkładka Φ6*9

Kołek*3

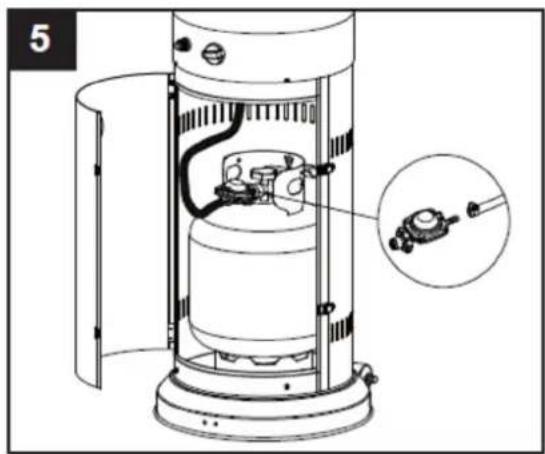

1. Podłącz wąż gazowy i reduktor, a następnie podłącz reduktor do butli gazowej.

OSTRZEŻENIE: Upewnij się, że wąż nie styka się z żadnymi powierzchniami o wysokiej aturze, gdyż może to spowodować jego stopienie i wyciek, co może doprowadzić do pożaru.

Po umieszczeniu cylindra w ogrzewaczu należy go solidnie przymocować paskiem lub pasem klinowym.

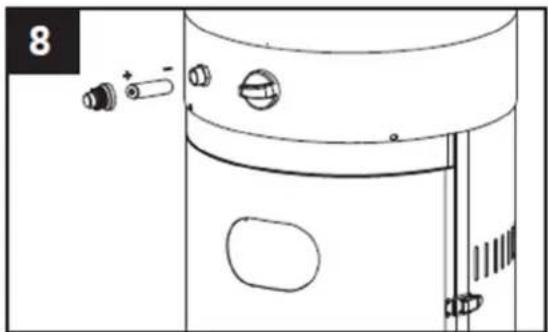

1. Odkręć przycisk przełącznika, włóż małą baterię i dokręć przycisk przełącznika.

Sprzęt używany

JJ

Bateria AAA (1,5 V) *1

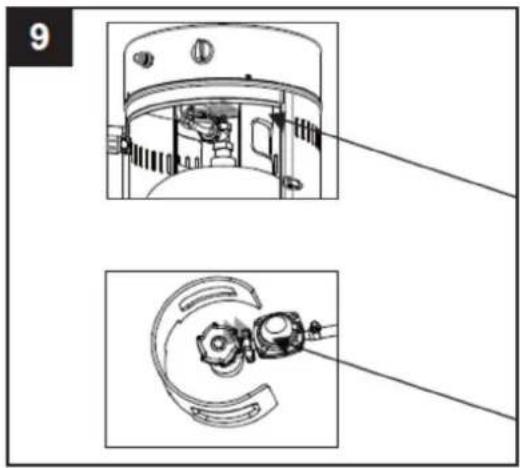

1. Kontrola szczelności.

Procedurę tę należy wykonać przed pierwszym użyciem, co roku oraz przy każdej wymianie lub serwisowaniu podzespołów gazowych. Podczas wykonywania testu nie należy palić tytoniu i usunąć wszystkie źródła zapłonu. Zapoznaj się z poniższym schematem, aby poznać obszary, które należy sprawdzić. Ustaw wszystkie regulatory palnika w pozycji wyłączonej i otwórz zawór dopływu gazu. Nanieść roztwór równych części mydła w płynie i wody na wszystkie złącza i łączenia, łącznie z regulatorem, wężem, rozdzielaczami i zaworami.

Jeżeli pojawią się bąbelki, oznacza to wyciek gazu. Dokręć luźne połączenia lub wymień uszkodzone części. Zleć sprawdzenie produktu certyfikowanemu instalatorowi gazowemu.

Jeśli wyciek nadal występuje, należy natychmiast wyłączyć dopływ gazu, odłączyć go i zlecić sprawdzenie produktu certyfikowanemu instalatorowi lub sprzedawcy gazu. Nie wolno używać produktu, dopóki wyciek nie zostanie całkowicie usunięty.

OSTRZEŻENIE:

• Test szczelności należy przeprowadzać raz w roku, a także po każdym podłączeniu butli lub wymianie części instalacji gazowej.
• Nigdy nie sprawdzaj szczelności gazu przy użyciu otwartego ognia. Podczas sprawdzania szczelności upewnij się, że w pobliżu nie ma iskier ani otwartego ognia. Iskry lub otwarty ogień moga spowodować pożar lub wybuch, uszkodzenie mienia, poważne obrażenia ciała lub śmierć.

Przyłącze węża/regulatora

Podłączenie regulatora/cylindra

9

UNI_GPH_01

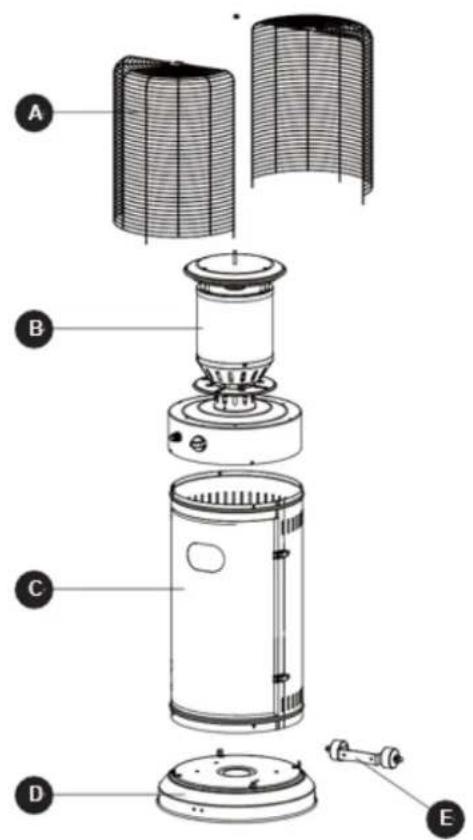

SCHEMAT CZEŚCI

Numer części	Opis urządzenia	Ilość
A	Osłona ekranu przeciwpożarowego	1
B	Zespół palnika 1
C	Obudowa	cylindra
D	Podstawa	urządzenia
E	Koło	1

SPRZET TREŚCI

Liczba	Opis urządzenia	Ilość
AA Śruba M8 * 16 2
nocleg ze śniadaniem	Nakrętka kołnierzowa M8	2
DK Śruba M5 * 8	8
DD	Nakrętka kopułkowa M6	1
EE	Śrubokręt krzyżakowy	1
FF	Klucz	płaski
GG Bateria AAA (1,5 V) 1

PROCEDURE MONTAŻU

1. Za pomocą 2 śrub M8 * 16 i nakrętek kołnierzowych M8 połącz wspornik z kołem i podstawą.

Sprzęt używany

Śruba M8 * 16 * 2

Nakrętka kołnierzowa M8*2

Klucz*1

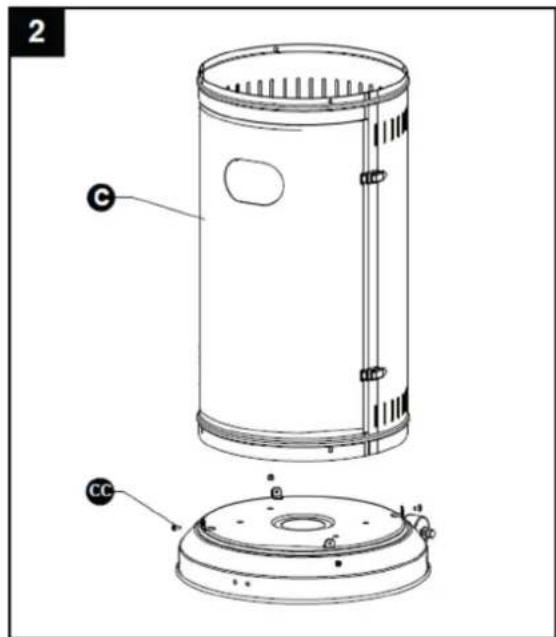

1. Użyj 4 śrub M5 * 8, aby połączyć podstawę obudowy cylindra z podstawką.

Sprzęt używany

CC

Śruba M5 * 8*4

EE

Śrubokręt krzyżakowy*1

2 C CC

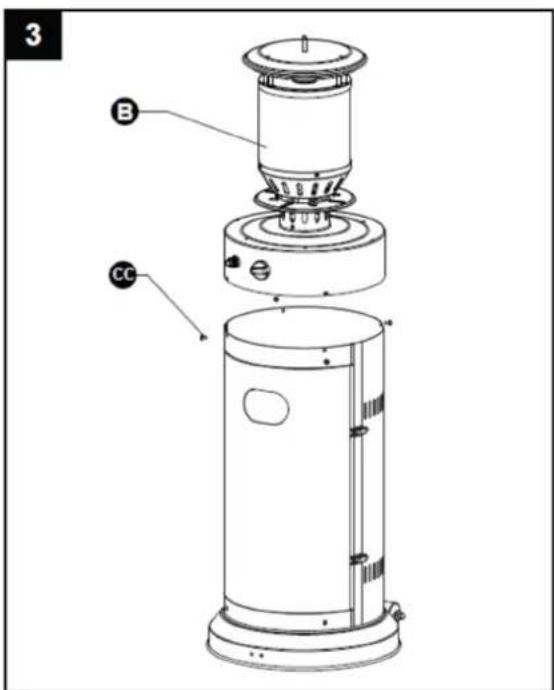

1. Za pomocą 4 śrub M5 * 8 połącz głowicę palnika z korpusem obudowy cylindra.

Sprzęt używany

CC

Śruba M5 * 8*4

EE

Śrubokręt krzyżakowy*1

3 B CC

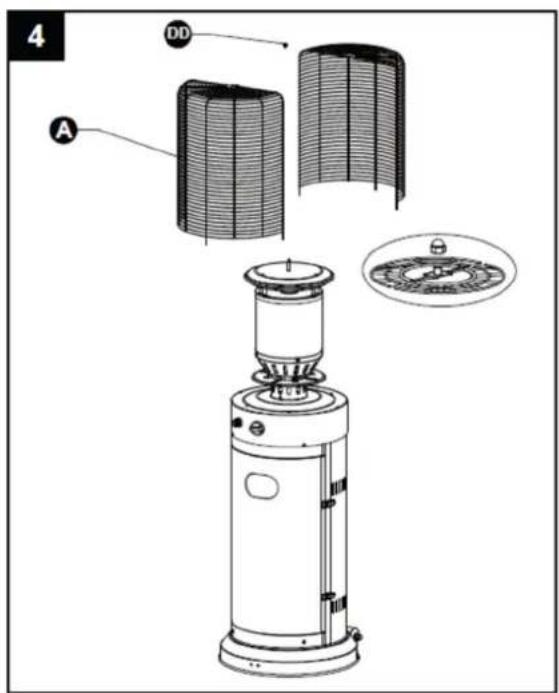

1. Za pomocą nakrętki kopułkowej M6 połącz dwie połówki osłon zabezpieczających z głowicą palnika.

UWAGA! Nie należy wieszać ubrań ani innych materiałów łatwopalnych na produkcie ani czać ich na produkcie lub w jego pobliżu. GORĄCY! NIE DOTYKAĆ!

Sprzęt używany

DD

Nakrętka kopułkowa M6*1

4 A DD

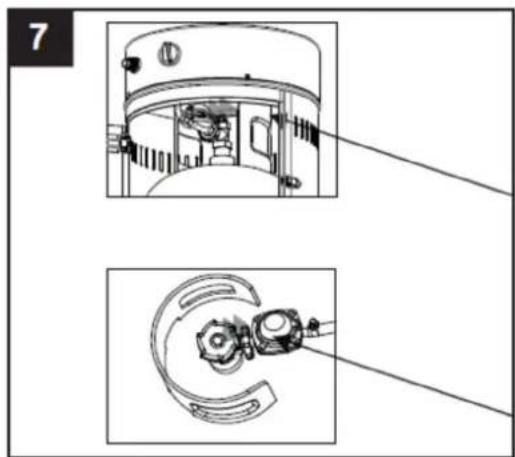

1. Prawidłowe podłączenie węża tylko do propanu.

OSTRZEŻENIE: Upewnij się, że wąż nie styka się z żadnymi powierzchniami o wysokiej

temperaturze, gdyż może to spowodować jego stopienie i wyciek, co może doprowadzić do pożaru.

Po umieszczeniu cylindra w ogrzewaczu należy go solidnie przymocować paskiem lub pasem klinowym.

Grzejnik należy zamontować na stabilnym i wytrzymałym stole, którego wysokość od podłoża powinna wynosić co najmniej 40 cm.

1. Odkręć przycisk przełącznika, włóż małą baterię i dokręć przycisk przełącznika.

Sprzęt używany

JJ

Bateria AAA (1,5 V) *1

1. Kontrola szczelności.

Procedurę tę należy wykonać przed pierwszym użyciem, co roku oraz przy każdej wymianie lub serwisowaniu podzespołów gazowych. Podczas wykonywania testu nie należy palić tytoniu i usunąć wszystkie źródła zapłonu. Zapoznaj się z poniższym schematem, aby poznać obszary, które należy sprawdzić. Ustaw wszystkie regulatory palnika w pozycji wyłączonej i otwórz zawór dopływu gazu. Nanieść roztwór równych części mydła w płynie i wody na wszystkie złącza i łączenia, łącznie z regulatorem, wężem, rozdzielaczami i zaworami.

Jeżeli pojawią się bąbelki, oznacza to wyciek gazu. Dokręć luźne połączenia lub wymień uszkodzone części. Zleć sprawdzenie produktu certyfikowanemu instalatorowi gazowemu.

Jeśli wyciek nadal występuje, należy natychmiast wyłączyć dopływ gazu, odłączyć go i zlecić sprawdzenie produktu certyfikowanemu instalatorowi lub sprzedawcy gazu. Nie wolno używać produktu, dopóki wyciek nie zostanie całkowicie usunięty.

OSTRZEŻENIE:

• Test szczelności należy przeprowadzać raz w roku, a także po każdym podłączeniu butli lub wymianie części instalacji gazowej.
• Nigdy nie sprawdzaj szczelności gazu przy użyciu otwartego ognia. Podczas sprawdzania szczelności upewnij się, że w pobliżu nie ma iskier ani otwartego ognia. Iskry lub otwarty ogień moga spowodować pożar lub wybuch, uszkodzenie mienia, poważne obrażenia ciała lub śmierć.

Przyłącze węża/regulatora

Podłączenie regulatora/cylindra

7

3.3. Praca z urządzeniem

WŁĄCZ PRODUKT

a) Całkowicie odkręć zawór na butli z gazem.

b) Naciśnij i obróć pokrętło regulacji zmiennej do pozycji PILOT (przeciwnie do ruchu wskazówek zegara o 90°).

c) Naciśnij pokrętło regulacji zmiennej i przytrzymaj przez 60 sekund. Przytrzymując pokrętło regulacji, naciśnij przycisk zapłonu kilka razy, aż zapali się płomień pilota. Zwolnij pokrętło regulacji po zapaleniu się płomienia pilotażowego.

OGŁOSZENIE!

• Jeśli niedawno podłączono nowy zbiornik, należy odczekać co najmniej minutę, aż powietrze w rurociągu gazowym ujdzie przez otwór pilotażowy.
• Podczas zapalania płomienia pilota upewnij się, że pokrętło regulacji jest cały czas wciśnięte, a przycisk zapłonu jest wciśnięty. Po zapaleniu się płomienia pilota można zwolnić pokrętło regulacji.
• Jeżeli płomień pilota nie zapali się lub zgaśnie, powtórz krok c) opisany powyżej.

d) Po zapaleniu się płomienia pilota należy ustawić pokrętło regulacji temperatury w pozycji maksymalnej i pozostawić je w tej pozycji przez co najmniej 5 minut, po czym ustawić pokrętło w pozycji żądanej temperatury.

OSTRZEŻENIE: Przed rozpoczęciem użytkowania należy sprawdzić, czy na szkle nie ma żadnych ć.

WYŁĄCZ PRODUKT

a) Ustaw pokretło regulacji zmiennej w pozycji PILOT.
b) Naciśnij i przekręć pokrętło regulacji do pozycji WYŁ.

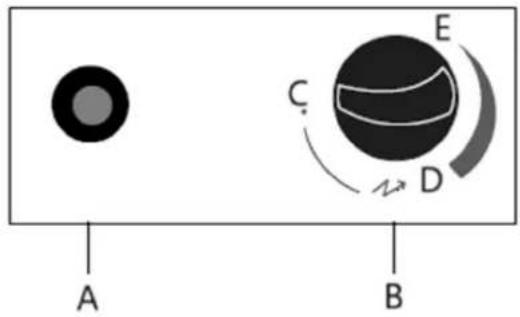

A B C D E

A- Zapalnik

B- PILOT: Pokrętło regulacji zmiennej

C- WYŁ.: Ogrzewanie przestaje działać

D- WYSOKA: Maksymalna pozycja temperatury

E- NISKI: Pozycja minimalnej temperatury

c) Całkowicie zamknij zawór na butli z gazem.

3.4. Przechowywanie

a) Zawsze zamykaj zawór butli z gazem po użyciu lub w przypadku jakichkolwiek zakłóceń.
b) Po odcięciu dopływu gazu należy zdemontować regulator ciśnienia i wąż.
c) Sprawdź szczelność zaworu gazowego i poszukaj śladów uszkodzeń. Jeśli podejrzewasz uszkodzenie, zleć wymianę zaworu dostawcy gazu.
d) Nigdy nie przechowuj butli z gazem płynnym w pomieszczeniach podziemnych lub miejscach bez odpowiedniej wentylacji.

3.5. Czyszczenie i konserwacja

a) Powierzchnie malowane proszkowo należy czyścić miękką, wilgotną szmatką. Unikaj stosowania na produkcie łatwopalnych lub żrácych środków czyszczących.
b) Regularnie usuwaj zanieczyszczenia z palnika, aby zapewnić jego czystość i bezpieczeństwo użytkowania.
c) Gdy produkt nie jest używany, należy przykryć palnik opcjonalną osłoną ochronną, aby zapewnić dodatkową ochronę.

BEZPIECZNE WYJMOWANIE BATERII I AKUMULATORÓW

1,5V AAA W urządzeniach zamontowane są baterie.

Wyjmij zużyte baterie z urządzenia, stosując tę samą procedurę, którą zastosowałeś przy ich instalacji.

Oddaj baterie do recyklingu, powierzając je odpowiedniej organizacji lub firmie.

UTYLIZACJA URZĄDZEŃ ZUŻYTYCH

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcję obsługi i opakowanie. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

3.6. Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Pilot nie zapali się	a) Zawór gazowy może być WYŁĄCZONY	a) Włącz zawór gazowy
	b) Zbiornik paliwa pusty	b) Napełnij zbiornik LPG
	c) Otwarcie zablokowane	c) Wyczyść lub wymień otwór
	d) Powietrze w układzie zasilania	d) Odpowietrzenie przewodów
	e) Luźne połączenia	e) Sprawdź wszystkie elementy mocujące
Pilot nie zostanie na pokładzie	a) Śmieci wokół pilota	a) Wyczyść brudny obszar
	b) Luźne połączenia	b) Dokręć połączenia
	c) Awaria termopary	c) Wymień termoparę
	d) Wyciek gazu w linii	d) Sprawdź połączenia
	e) Brak ciśnienia paliwa	e) Zbiornik jest prawie pusty. Napełnij zbiornik LPG
Palnik nie zapali się	a) Ciśnienie jest niskie	a) Zbiornik jest prawie pusty. Napełnij zbiornik LPG
	b) Otwarcie zablokowane	b) Wyjmij i wyczyść
	c) Kontrola nie jest włączona	c) Przekręć zawór w pozycję ON
	d) Awaria termopary	d) Wymień termoparę
	e) Zespół lampki kontrolnej wygięty	e) Umieść pilota prawidłowo
	f) Nie w odpowiednim miejscu	f) Ustaw prawidłowo i spróbuj ponownie
