INSTRUKCJA OBSŁUGI NereId1940 BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartości mi podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaść żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych ponizej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperatę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGAI Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

Urządzenie ma wbudowane wyjście zasilania. W zależności od warunków w lokalu kilka urządzeń może być połączonych poprzez wejście i wyjście złącza zasilania. Podłącz w rzędzie maksymalnie cztery jednostki (jeśli używasz zasilania 230V/16A). Użyj zatwierdzonego, trzy-żyłowego kabla o przekroju co najmniej 1.5 mm². Należy przestrzegać instrukcji montażu producenta i oznaczenia kolorami kabla. Nie wyłączaj urządzenia poprzez odkręcanie złącza zasilania, ale użyj włącznika/wyłącznika zasilania lub schuko!

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

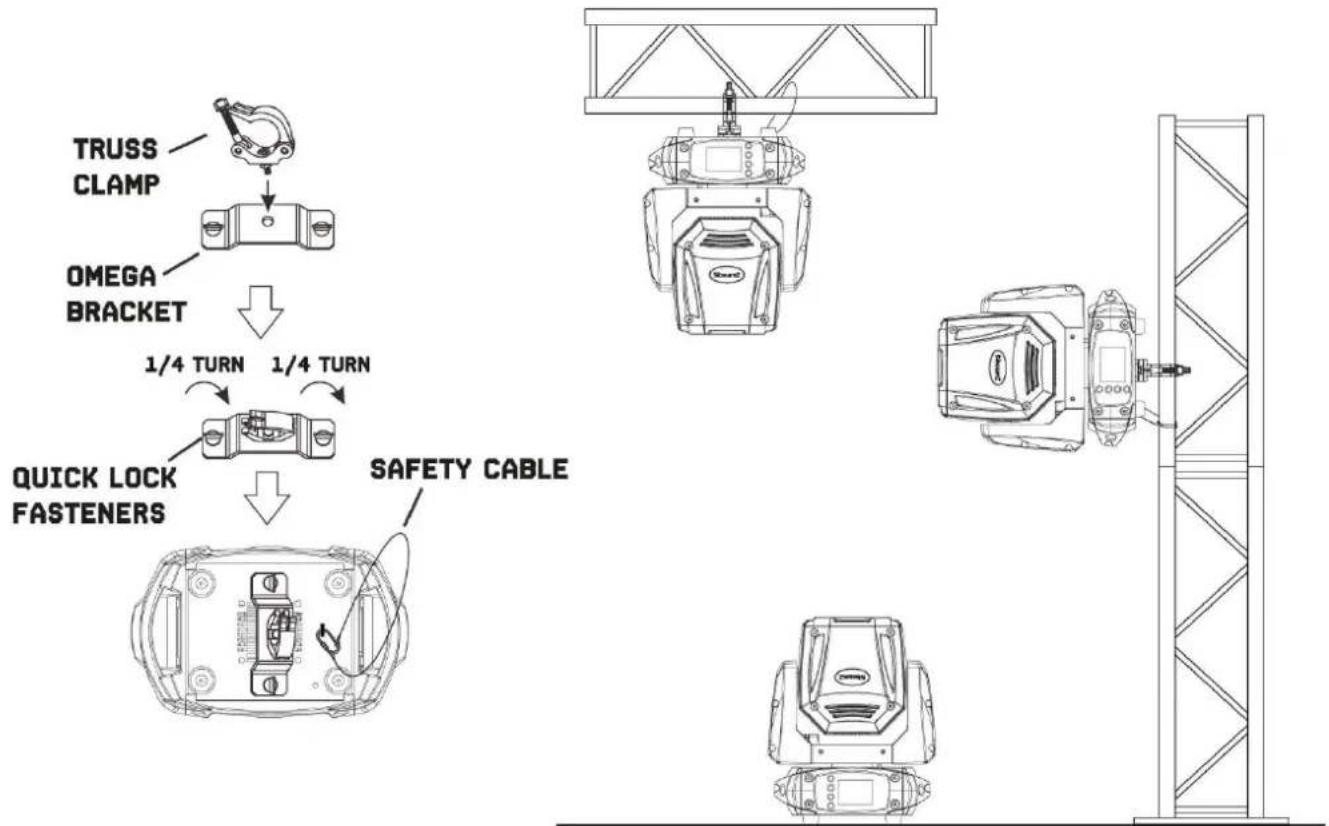

MOCOWANIE

Oprawa powinna być ustawiona na stabilnej i równej powierzchni. Za pomocą elementów mocujących płyty podstawowej, urządzenie można również zamontować do góry nogami do kratownicy, patrz poniższy rysunek. Do zamocowania wymagane są certyfikowane zaciski o prawidłowym obciążeniu roboczym. Zgodnie z rysunkiem, śruby szybkiego blokowania wsporników omega są umieszczane w otworach przewidzianych w płycie podstawy i obracane zgodnie z ruchem wskazówek zegara aż do zablokowania (do zatrzymania). Miejsce montażu musi mieć wystarczającą stabilność i być w stanie utrzymać ciężar 10-krotności wagi urządzenia. Zabezpiecz urządzenie za pomocą linki zabezpieczającej, aby nie spadło.

Podczas wykonywania jakiejkolwiek instalacji należy zawsze przestrzegać europejskich i krajowych wytycznych dotyczących olinowania, wiązarów i wszystkich innych kwestii związanych z bezpieczeństwem. Zawsze pozwól, aby instalacja została sprawdzona przez autoryzowanego dealera!


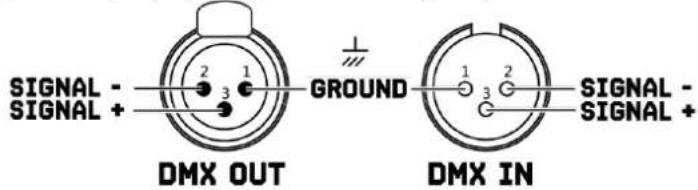

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

UWAGA! Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN SIGNAL - SIGNAL + 1 2 3 1 2 3

1 2 3 120 OHM TERMINATOR

CZYSZCZENIE

Nagromadzenie kurzu, brudu i innych cząstek unoszących się w powietrzu zmniejszy moc świetlną urządzenia. Uniemożliwi to również prawidłowe chłodzenie urządzenia, co skróci żywotność urządzenia. Szybkość gromadzenia się zanieczyszczeń będzie się różnic w zależności od czynników środowiskowych, takich jak pył unoszący się w powietrzu, użycie maszyn do dymu, przepływ powietrza z systemów wentylacyjnych itp. Wentylatory chłodzące urządzenia przyspieszą gromadzenie się, a wszelkie cząstki dymu obecne w atmosferze zwiększą tendencję aby brud się załat.

Aby uzyskać najlepszą wydajność i żywotność urządzenia, należy go regularnie sprawdzać i czyścić, gdy tylko pojawią się oznaki gromadzenia się brudu.

Oceniaj środowisko operacyjne za każdym razem, gdy zaczniesz korzystać z urządzenia. W warunkach dużego zapylenia lub zadymienia, sprawdzaj urządzenie po kilku godzinach i sprawdzaj często, czy urządzenie może przyciągnąć brud szybciej, niż się spodziewasz. Sporządź harmonogram czyszczenia, który zapewni, że brud zostanie usunięty, zanim zacznie się gromadzić.

Skorzystaj z następujących wskazówek:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani żadnych innych agresywnych środków.
• Odkurz lub użyj spreżonego powietrza o niskim ciśnieniu, aby usunąć kurz i luźne cząsteczki z powierzchni i obworów wentylacyjnych. Zapobiegaj obracaniu się łopatek wentylacyjnych przed skierowaniem odkurzacza lub strumienia powietrza do wentylatora, lub możesz obracać wentylator zbyt szybko i go uszkodzić.
• Czyść elementy szklane wycierając delikatnie miękką, czystą, niestrzępiącą się szmatką zwilżoną słabym roztworem detergentu. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj tarcia szklanych powierzchni.
• Przed ponownym użyciem należy osuszyć urządzenie miękką, czystą, niestrzępiącą się szmatką lub spreżonym powietrzem pod niskim ciśnieniem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

Procedura:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

FUSE

Procedura:

Krok 1: Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą śrubokręta montażowego.

Krok 2: Usuń stary bezpiecznik z uchwytu bezpiecznika.

Krok 3: Zainstaluj nowy bezpiecznik w uchwycie bezpiecznika.

Krok 4: Wymień uchwyt bezpiecznika w obudowie.

KLASA OCHRONY IP65

Urządzenia z klasą ochrony IP65 są pyłoszczelne i całkowicie zabezpieczone przed kontaktem (pierwszy kod). Są również chronione przed wodą rozpryskową pod dowolnym kątem (druga cyfra kodu). Dlatego też to urządzenie może być używane na zewnątrz. Urządzenia są zazwyczaj przeznaczone tylko do użytku tymczasowego (oświetlenie wydarzeń), a nie do stałego użytku na zewnątrz. Określona klasa ochrony nie zawiera stwierdzenia o odporności na warunki pogodowe (odporność na zmieniające się warunki otoczenia, a także na działanie promieni słonecznych i promieni UV). Uszczelnienia i połączenia śrubowe urządzeń muszą być regularnie sprawdzane w celu zapewnienia bezawaryjnej pracy.

KONSERWACJA

Ta oprawa jest praktycznie bezobstugowa, ale powinieneś regularnie sprawdzać urządzenie pod kątem aspektów mechanicznych i elektrycznych.

Oceń środowisko pracy i ustal harmonogram inspekcji i czyszczenia zgodnie z poniższymi wytycznymi:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed przystąpieniem do kontroli i czyszczenia.
• Sprawdź, czy wkręty i śruby użyte do montażu urządzenia są dobrze dokręcone i wolne od korozji.
• Sprawdzić obudowę, punkty mocowania i punkty instalacji, nie mogą wykazywać żadnych oznak deformacji, zużycia ani zmęczenia.
• Sprawdź mechanicznie poruszające się części, które nie mogą wykazywać oznak zużycia ani zmeczenia.
• Sprawdź kable zasilania elektrycznego i sygnałowego, nie mogą one wykazywać żadnych uszkodzeń ani zmęczenia.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani innych podobnych produktów.
• Przetrzyj urządzenie i wyczyść szklaną płytkę miękką, czystą, niepozostawiającą włókien ściereczką zwilżoną słabym roztworem czyszczącym. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj pocierania szklanych powierzchni.
• Przed ponownym włączeniem urządzenia osusz urządzenie, złącza i styki miękką, czystą, niestrzępiącą się szmatką lub sprężonym powietrzem o niskim ciśnieniu.

ROZWIAZYWANIE PROBLEMÓW

Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:

OBJAW	MOŻLIWA PRZYCZYNA	SUGEROWANE DZIAŁANIE
Brak odpowiedzi z urządzenia.	Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny.	Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj ośton podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz.
Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler.	Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR.	Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odłącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominać jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaoticznie.
Błąd po zresetowaniu urządzenia.	Efekt wymaga mechanicznej regulacji.	Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz.
Strumień świetlny odcina się z przerwami.	Urządzenie zbyt gorące.Diody LED uszkodzone.Ustawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości.	Pozwól urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odłącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odłącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby.

CONTROL MENU

MENU		DESCRIPTION
ADDRESS	001-512	DMX address setting
SET	Run Mode	DMX/Auto1/Auto2/Sound
	Channel	21CH/78CH/35CH/111CH
	Invert Pan	On/Off
	Invert Tilt	On/Off
	Hall Crct	On/Off
	Encoder Crct	On/Off
	Signal Keep	On/Off
	Screen saver	On/Off
	Invert Screen	Off/On/Auto
	Update slave	On/Off
	Language	En/中文
	Screen Lock	On/Off
	Speed Mode	Normal/fast
	Load Default	OK/Cancel
MANUAL	The current channel mode channel	000-255
CALIB	Enter password****	Lamp calibration
RESET	Reset Effect
	Reset Scan
	Reset All
NOTE	Reset Info	Display reset error information
	DMX Data	Receive the channel value of the console
	Sensor Info	Hall:
		XEnco:
		YEnco:
	Hardware	xxxx
	Software	xxxx

DMX CHANNELS

21 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	RED	000-255	Red dimming from dark to light
2	RED FINE	000-255	Red 16bit dimming
3	GREEN	000-255	Green dimming from dark to light
4	GREEN FINE	000-255	Green 16bit dimming
5	BLUE	000-255	Blue dimming from dark to light
6	BLUE FINE	000-255	Blue 16bit dimming
7	WHITE	000-255	White dimming from dark to light
8	WHITE FINE	000-255	White 16bit dimming
9	CTO ADJUSTMENT	000-009	No function
		010-255	Macro Color Selection
10	MARCO COLOR	000-009	No function
		010-255	Macro Color Selection
11	STROBE	000-03	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
12	TOTAL DIMMER	000-255	Total dimming from dark to light
13	TOTAL DIMMER FINE	000-255	Total dimming16bit
14	PAN	000-255	Pan 0-540 degree
15	PAN FINE	000-255	Pan 16bit adjustable
16	TILT	000-255	Tilt 0-205 degree
17	TILT FINE	000-255	Tilt 16bit adjustable
18	RESERVE
19	RESET	000-025	No function
		026-076	Effect motors reset
		077-127	XY motors reset
		128-255	All reset
20	ZOOM	000-255	Linear adjustment of angle from large to small
21	FRONT LENS ROTATION	*Workable when 20CH Zoom on value201-255
		000-127	Step Rotation
		128-188	Anticlockwise Rotation from fast to slow
		189-193	Stop
		194-255	Clockwise rotation from slow to fast

78 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	RED	000-255	Red dimming from dark to light
2	RED FINE	000-255	Red 16bit dimming
3	GREEN	000-255	Green dimming from dark to light
4	GREEN FINE	000-255	Green 16bit dimming
5	BLUE	000-255	Blue dimming from dark to light
6	BLUE FINE	000-255	Blue 16bit dimming
7	WHITE	000-255	White dimming from dark to light
8	WHITE FINE	000-255	White 16bit dimming
9	CTO ADJUSTMENT	000-009	No function
		010-255	Macro Color Selection
10	MARCO COLOR	000-009	No function
		010-255	Macro Color Selection
11	STROBE	000-03	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
12	TOTAL DIMMER	000-255	Total dimming from dark to light
13	TOTAL DIMMER FINE	000-255	Total dimming 16bit
14	PAN	000-255	Pan 0-540 degree
15	PAN FINE	000-255	Pan 16bit adjustable
16	TILT	000-255	Tilt 0-205 degree
17	TILT FINE	000-255	Tilt 16bit adjustable
18	PIXEL FUNCTION	000-102	No function
		103-105	RGB Pixel Enabled
		106-255	No function
19	RESET	000-025	No function
		026-076	Effect motors reset
		077-127	XY motors reset
		128-255	All reset
20	ZOOM	000-255	Linear adjustment of angle from large to small
21	FRONT LENS ROTATION	*Workable when 20CH Zoom on value201-255
		000-127	Step Rotation
		128-188	Anticlockwise Rotation from fast to slow
		189-193	Stop
		194-255	Clockwise rotation from slow to fast
	*CH18 set 103-105, will Enable the following Pixel functions
22	LED1-R	000-255	LED1-red dimming
23	LED1-G	000-255	LED1-green dimming
24	LED1-B	000-255	LED1-blue dimming
25	LED2-R	000-255	LED2-red dimming
26	LED2-G	000-255	LED2-green dimming
27	LED2-B	000-255	LED2-blue dimming
...	...	...	...
73	LED18-R	000-255	LED18-red dimming
74	LED18-G	000-255	LED18-green dimming
75	LED18-B	000-255	LED18-blue dimming
76	LED19-R	000-255	LED19-red dimming
77	LED19-G	000-255	LED19-green dimming
78	LED19-B	000-255	LED19-blue dimming

35 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	RED	000-255	Red dimming from dark to light
2	RED FINE	000-255	Red 16bit dimming
3	GREEN	000-255	Green dimming from dark to light
4	GREEN FINE	000-255	Green 16bit dimming
5	BLUE	000-255	Blue dimming from dark to light
6	BLUE FINE	000-255	Blue 16bit dimming
7	WHITE	000-255	White dimming from dark to light
8	WHITE FINE	000-255	White 16bit dimming
9	CTO ADJUSTMENT	000-009	No function
		010-255	Macro Color Selection
10	MARCO COLOR	000-009	No function
		010-255	Macro Color Selection
11	STROBE	000-003	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
12	TOTAL DIMMER	000-255	Total dimming from dark to light
13	TOTAL DIMMER FINE	000-255	Total dimming 16bit
14	PAN	000-255	Pan 0-540 degree
15	PAN FINE	000-255	Pan 16bit adjustable
16	TILT	000-255	Tilt 0-205 degree
17	TILT FINE	000-255	Tilt 16bit adjustable
18	RESERVE
19	RESET	000-025	No function
		026-076	Effect motors reset
		077-127	XY motors reset
		128-255	All reset
20	ZOOM	000-255	Linear adjustment of angle from large to small
21	FRONT LENS ROTATION	*Workable when 20CH Zoom on value201-255
		000-127	Step Rotation
		128-188	Anticlockwise Rotation from fast to slow
		189-193	Stop
		194-255	Clockwise rotation from slow to fast
22	MACRO SELECTION	000-007	No function
		008-011	Marco1
		012-016	Marco2
		017-021	Marco3
		022-026	Marco4
		......	5 values each Marco
		247-251	Marco48
		252-255	Marco49
23	MACRO SPEED	* Please check below table for details
		000-063	Marco Indexing
		064-158	Backward from fast to slow
		159-160	Stop
		161-255	Forward from slow to fast
24	MACRO FADE	000-255	Marco movement fade off
25	MACRO RED	000-255	Red linear dimming from dark to light
26	MACRO GREEN	000-255	Green linear dimming from dark to light
27	MACRO BLUE	000-255	Blue linear dimming from dark to light
28	MACRO WHITE	000-255	White linear dimming from dark to light
29	MACRO DIMMING	000-255	Linear From dark to bright
30	BACKGROUND DIMMING	000-255	Linear From dark to bright
31	MACRO TRANSITION	000-255	Transitions between Marco and Marco
32	MACRO OFFSET	000-255	Marco offset
33	MACRO STROBE	000-003	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
34	BACKGROUND STROBE	000-003	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow Speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
35	BACKGROUND SELECTION	000-007	Wash
		008	No function
		009	Ring1
		010	Ring2
		011	Ring3
		012	Ring1+3
		013	Ring1+2
		014	Ring1+2+3
		015	Ring2+3
		016-254	Ring 1+2+3
		255	Mirror effect

111 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	RED	000-255	Red dimming from dark to light
2	RED FINE	000-255	Red 16bit dimming
3	GREEN	000-255	Green dimming from dark to light
4	GREEN FINE	000-255	Green 16bit dimming
5	BLUE	000-255	Blue dimming from dark to light
6	BLUE FINE	000-255	Blue 16bit dimming
7	WHITE	000-255	White dimming from dark to light
8	WHITE FINE	000-255	White 16bit dimming
9	CTO ADJUSTMENT	000-009	No function
		010-255	Macro Color Selection
10	MARCO COLOR	000-009	No function
		010-255	Macro Color Selection
11	STROBE	000-003	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
12	TOTAL DIMMER	000-255	Total dimming from dark to light
13	TOTAL DIMMER FINE	000-255	Total dimming 16bit
14	PAN	000-255	Pan 0-540 degree
15	PAN FINE	000-255	Pan 16bit adjustable
16	TILT	000-255	Tilt 0-205 degree
17	TILT FINE	000-255	Tilt 16bit adjustable
18	PIXEL FUNCTION	000-102	No function
		103-105	RGBW Pixel Enabled
		106-255	No function
19	RESET	000-025	No function
		026-076	Effect motors reset
		077-127	XY motors reset
		128-255	All reset
20	ZOOM	000-255	Linear adjustment of angle from large to small
21	FRONT LENS ROTATION	*Workable when 20CH Zoom on value201-255
		000-127	Step Rotation
		128-188	Anticlockwise Rotation from fast to slow
		189-193	Stop
		194-255	Clockwise rotation from slow to fast
22	MACRO SELECTION	000-007	No function
		008-011	Macro1
		012-016	Macro2
		017-021	Macro3
		022-026	Macro4
		......	5 values each Macro
		247-251	Macro48
		252-255	Macro49
23	MACRO SPEED	* Please check below table for details
		000-063	Macro Indexing
		064-158	Backward from fast to slow
		159-160	Stop
		161-255	Forward from slow to fast
24	MACRO FADE	000-255	Macro movement fade off
25	MACRO RED	000-255	Red linear dimming from dark to light
26	MACRO GREEN	000-255	Green linear dimming from dark to light
27	MACRO BLUE	000-255	Blue linear dimming from dark to light
28	MACRO WHITE	000-255	White linear dimming from dark to light
29	MACRO DIMMING	000-255	Linear From dark to bright
30	BACKGROUND DIMMING	000-255	Linear From dark to bright
31	MACRO TRANSITION	000-255	Transitions between Macro and Macro
32	MACRO OFFSET	000-255	Macro offset
33	MACRO STROBE	000-003	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
34	BACKGROUND STROBE	000-003	Close
		004-103	Strobe from slow to fast
		104-107	Open
		108-207	Pulsation Strobe from slow to fast
		208-212	Open
		213-225	Random Strobe Slow speed strobe
		226-238	Random Strobe Medium speed strobe
		239-251	Random strobe High speed strobe
		252-255	Open
35	BACKGROUND SELECTION	000-007	Wash
		008	No function
		009	Ring1
		010	Ring2
		011	Ring3
		012	Ring1+3
		013	Ring1+2
		014	Ring1+2+3
		015	Ring2+3
		016-254	Ring 1+2+3
		255	Mirror effect
*CH18 set 103-105, will Enable the following Pixel functions
36	LED1-R	000-255	LED1-red dimming
37	LED1-G	000-255	LED1-green dimming
38	LED1-B	000-255	LED1-blue dimming
39	LED1-W	000-255	LED1-white dimming
40	LED2-R	000-255	LED2-red dimming
41	LED2-G	000-255	LED2-green dimming
42	LED2-B	000-255	LED2-blue dimming
43	LED2-W	000-255	LED2-white dimming
......	......	......	......
104	LED18-R	000-255	LED18-red dimming
105	LED18-G	000-255	LED18-green dimming
106	LED18-B	000-255	LED18-blue dimming
107	LED18-W	000-255	LED18-white dimming
108	LED19-R	000-255	LED19-red dimming
109	LED19-G	000-255	LED19-green dimming
110	LED19-B	000-255	LED19-blue dimming
111	LED19-W	000-255	LED19-white dimming

MACRO SELECTION AND MACRO SPEED TABLE

VALUE	MACRO SELECTION	MACRO SPEED
000-007	NO FUNCTION
008-011	MACR01	No Speed, Macro static
012-016	MACR02
017-021	MACR03
022-026	MACR04
027-031	MACR05
032-036	MACR06	000-063:Macro Indexing, static
037-041	MACR07	064-158:Closing macro from fast to slow159-160: Stop161-255: Opening macro from slow to fast
042-046	MACR08	000-063:Macro Indexing, static
047-051	MACR09	064-158:Open Close macro from fast to slow159-160: Stop161-255: Open Close macro from slow to fast
052-056	MACR010	000-063: Stop
057-061	MACR011	064-158:Instant on off from fast to slow159-160: Stop161-255: Instant on off from slow to fast
062-071	MACR012 RAINBOW	000-063: Stop064-158:Backward from fast to slow159-160: Stop161-255: Forward from slow to fast
072-236	MACR013-MACR045	000-063: Macro Indexing, static064-158:Backward from fast to slow159-160: Stop161-255: Forward from slow to fast
237-241	MACR046	000-063: Stop
242-246	MACR047	064-158:Backward from fast to slow159-160: Stop161-255: Forward from slow to fast
247-251	MACR048	000-063: Macro Indexing, static
252-255	MACR049	064-158:Backward from fast to slow159-160: Stop161-255: Forward from slow to fast

TECHNICAL SPECIFICATIONS

Colour temperature 2000K - 8000K
