INSTRUKCJA OBSŁUGI CAB 112 BX CRM Palmer

Dziękujemy za zakup szafy Palmer Custom Cabinet. Palmer oferuje szeroką gamę różnych obudów, dzięki czemu mogą Państwo wybrać głośnik według własnego uznania. Mamy nadzieję, że będą Państwo zadowoleni ten produkt! Jeśli potrzebują Państwo wsparcia, prosimy o kontakt: [e-mail]

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji!

Produkt ten został opracowany z myślą o profesjonalnym zastosowaniu w dziedzinie techniki eventowej, studyjnej, telewizyjnej i transmisyjnej. Nie nadaje się do użytku domowego!

Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak również studyjnej, telewizyjnej i transmisyjnej!

Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji uważa się za niewłaściwe! Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

Osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych albo nieposiadających doświadczenia i wiedzy.
Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Prosimy o uważne przeczytanie i zapoznanie się z tą instrukcją.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Z urządzenia należy korzystać wyłącznie w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! TORBY PLASTIKOWE NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

Uszkodzenie słuchu z powodu dużej głośności i ciągłego narażenia: Używanie tego produktu może powodować powstanie wysokich poziomów ciśnienia akustycznego (SPL), które mogą spowodować uszkodzenie słuchu. Unikać ekspozycji na wysokie poziomy głośności.

UWAGI DOTYCZĄCE URZĄDZEŃ PRZENOŚNYCH DO EKSPLOATACJI WEWNĄTRZ POMIESZCZEŃ

1. ten produkt jest przeznaczony do użytku wewnątrz pomieszczeń.
2. działanie tymczasowe! Sprzęt eventowy jest z reguły przeznaczony wyłącznie do pracy tymczasowej.
3. ciągła eksploatacja lub stały montaż może prowadzić do pogorszenia funkcji i przedwczesnego starzenia się produktu.

1) PODŁĄCZENIE OBUDOWY DO WZMACNIACZA

W zależności od rodzaju szafy, istnieje szereg możliwości, jeśli chodzi o połączenia. Dla bezpiecznej eksploatacji ważne jest, aby te opcje były zrozumiate. W razie wątpliwości prosimy o kontakt z nami pod adresem [e-mail].

1.1) Pudełko gitarowe 1X12

Poniższe zdjęcie przedstawia płytę podnośnika dla szaf 112.

Jako wejście można wykorzystać każde z gniazd.

UWAGA

Nigdy nie należy używać obu gniazd jako wejść (tzn. nie należy podłączać do tej obudowy dwóch wzmacniaczy lub wyjść głośnikowych). Może to spowodować uszkodzenie wzmacniacza(ów) i głośnika.

PODŁĄCZENIE DRUGIEJ SZAFKI

Dwa gniazda są podłączone równolegle. Oznacza to, że do tej szafki można podłączyć drugą szafkę. Przy podłączaniu drugiej szafki należy upewnić się, że impedancje obu szafek są identyczne. Ponieważ gniazda są podłączone równolegle, impedancja wynikowa zmniejszy się o połowę.

Przykład: Pierwsza kolumna Palmera ma impedancję 8 Ohm. Druga kolumna musi mieć również impedancję całkowita 8 Ohm. Podłączyć drugą szafkę do jednego z gniazdek w pierwszej szafce. Całkowita impedancja, którą teraz „widzi” wzmacniacz, wynosi 4 Ohm.

UWAGA

Idealnie byłoby, gdyby obie kolumny miały podobną moc. Jeżeli moc obudów jest podobna lub taka sama, to można je dodać. Tj. Dwie szafy o mocy 75 W każda, po potączeniu ze sobą, mogą obsłużyć 150 W.

1.2) Pudełko gitarowe 2X12

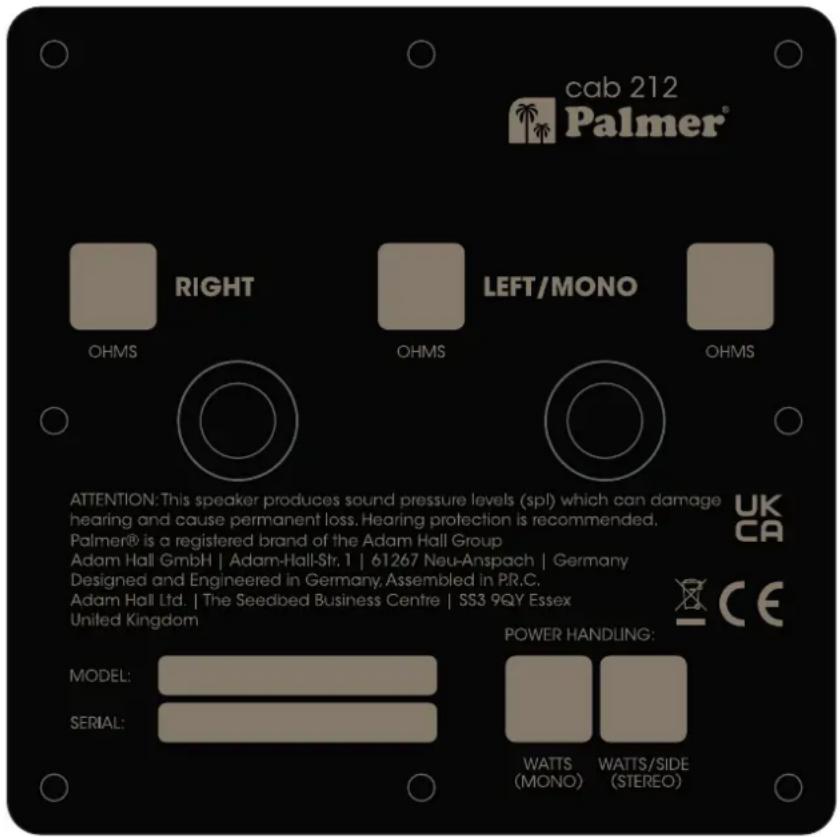

Poniższe zdjęcie przedstawia płytę podnośnika dla szaf 212.

Podłączyć wyjście głośnikowe wzmacniacza do gniazda oznaczonego „Left/Mono”. W tym przypadku oba głośniki są podłączone równolegle i oba będą brzmiały.

Przykład: Jeśli kolumna jest obciążona dwoma głośnikami o impedancji 16 Ohm, to całkowita impedancja na gnieździe „Left/Mono” wyniesie 8 Ohm.

ABY URUCHOMIĆ SZAFĘ W TRYBIE STEREO

Najpierw należy podłączyć gniazdo oznaczone jako „Prawe”. Jak zaraz po podłączeniu wtyczki jack do tego gniazda, potączenie między dwoma głośnikami zostaje przerwane. Szafa może być teraz używana jak dwie indywidualne szafy 112.

Sygnat/wzmacniacz podłączony do gniazda „Right” będzie zasiłał prawy głośnik, a sygnat/wzmacniacz podłączony do gniazda „Left/mono” będzie zasiłał lewy głośnik.

UWAGA

Przełączanie między trybami Mono i Stereo odbywa się za pomocą przełączanego gniazda jack używanego do wejścia „Right“ - podłączenie wtyczki jack do tego gniazda spowoduje przełączenie obudowy w tryb stereo.

W trybie Stereo, każdy głośnik działa indywidualnie. Jeżeli Państwa kolumna jest obciążona głośnikami 16 Ohm, to będą Państwo mieli 2x 16 Ohmowe wejścia.

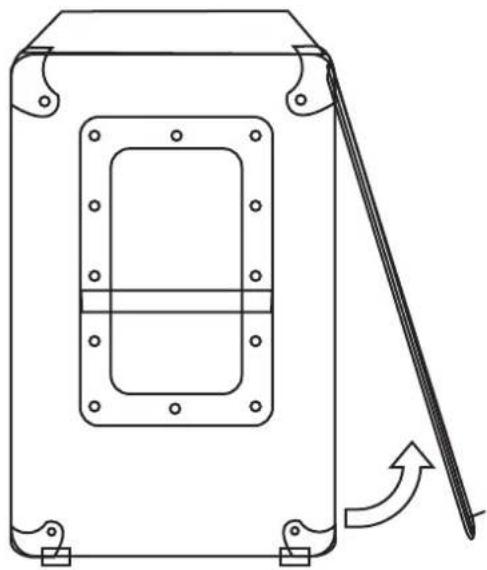

W celu serwisowania lub jeśli chcą Państwo ustawić mikrofon bliżej, można zdjąć przedni grill szafki. Grill jest mocowany za pomocą rzepów.

Pierwsze wyjęcie Grilla może być nieco trudne, ponieważ jest on mocno włóżony podczas produkcji - kolejne wyjęcia będą coraz łatwiejsze.

Pociągnąć za paski przy dolnej krawędzi grilla, ciągnąć powoli ze stałą siłą, nie szarpać. W razie potrzeby włożyć śrubokręt w pętlę taśmy, aby można było przyłożyć większą siłę.

Aby włożyć lub wymienić głośnik, należy wykonać następujące czynności:

1) Zdjqć grill

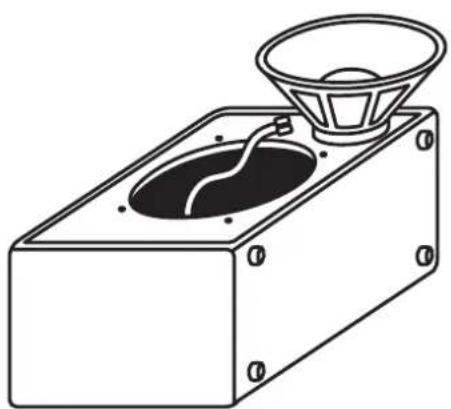

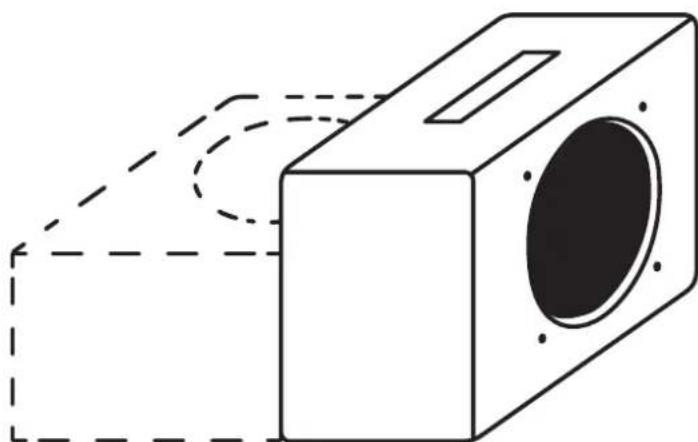

2) Potożyć szafę na plecach na czystej, wyściełanej powierzchni (użyć koca, dywanu lub podobnego materiału, aby nie porysować tyłu szafy i nie naprężyć płyty podnośnika).

3) Umieścić głośnik na przegrodzie obok wycięcia - na tyle blisko, aby można było podłączyć przewody płyty jack do głośnika.

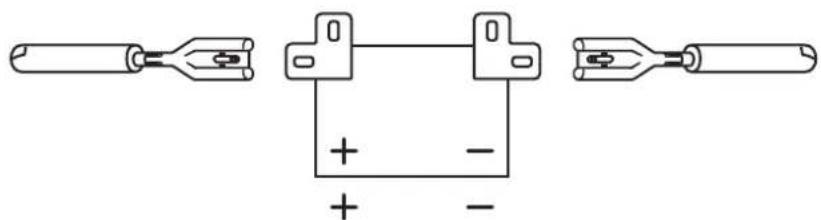

4) Ostrożnie podłączyć złącza faston na końcu kabli wychodzących z płyty jack do złączy głośnika.

Nie należy stosować nadmiernej siły w tym miejscu. Jeśli to konieczne, należy wykręcić złącze, aż się wsunie.

Jedna z żył kabla jest oznaczona na czerwono lub kolorową linią lub oznaczeniem - podłączyć tę żyłę do złącza oznaczonego „+” na głośniku.

3.1) ODŁĄCZANIE GŁOŚNIKÓW W SZAFIE 212

W szafach 212 znajdują się dwie pary kabli, po jednej parze dla każdego głośnika. Należy pamiętać, aby oba głośniki podłączyć tak samo (czerwony lub oznaczony przewód do „+”). W przeciwnym razie głośniki nie będą w fazie i dźwięk będzie słaby.

5) Umieścić głośnik w wycięciu i ustawić go tak, aby pasował do otworów w przegrodzie.

UWAGA

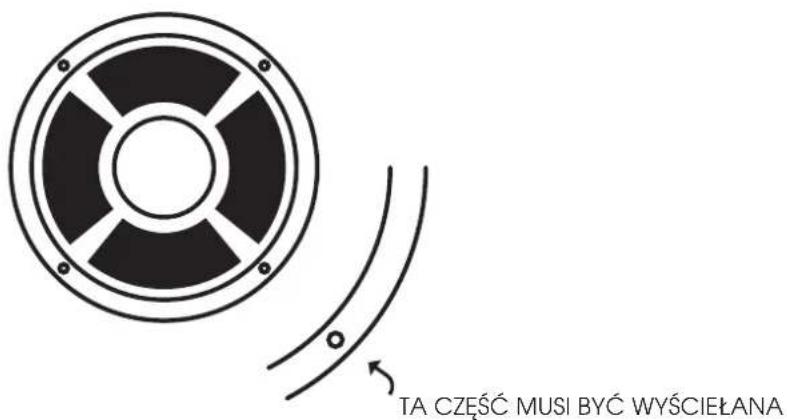

Niektóre głośniki są dostarczane z wyściółką po obu stronach kosza, inne mają wyściółkę tylko po jednej stronie. Ponieważ głośniki w szafach Palmer są obciążone z przodu, należy upewnić się, że są one wyściełane z tytu. Jeśli nie są wyściełane, można uciec się do taśmy termoizolacyjnej, jaką stosuje się do okien i drzwi lub podobnych.

TA CZĘŚĆ MUSI BYĆ WYŚCIEŁANA

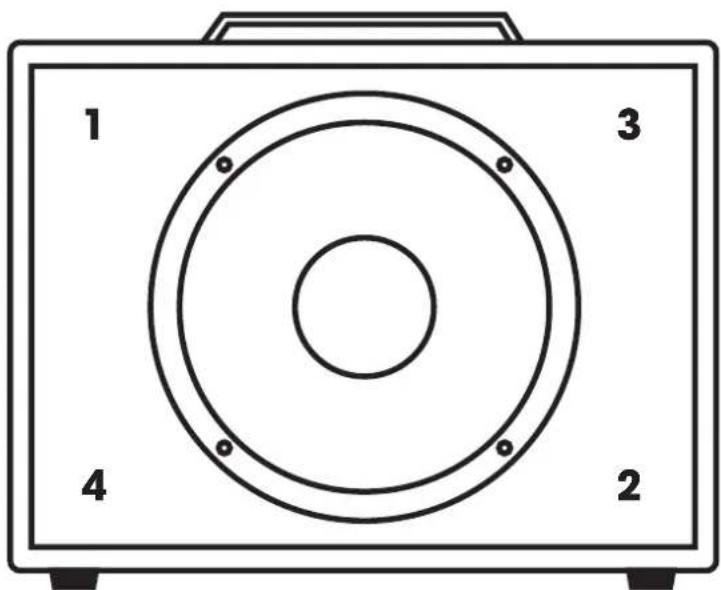

6) Za pomocą dostarczonych śrub przymocować głośnik do przegrody w następującej kolejności (1-4). Po dokręceniu wszystkich śrub należy je ponownie dokręcić.

UWAGA

Nie należy nadmiernie dokręcać śrub. Nie używać wiertarki ani wkrętarki elektrycznej!

Przegroda jest wyposażona w cztery nakrętki M5 T (nakrętki wbijane)

Podczas wkładania śrub do otworów i ich dokręcania NALEŻY STOSOWAĆ MINIMALNE OBCIĄŻENIE! Zbyt duży nacisk na śrubę spowoduje wypchnięcie nakrętki T.

Powoli i ostrożnie dokręcać śruby, aby się nie przekrzywiły - nakrętka może się zakleszczyć!

7) Założyć z powrotem Grill
8) Przetestować szafę

3.2) TESTOWANIE SZAFY

SPRAWDZANIE FAZY

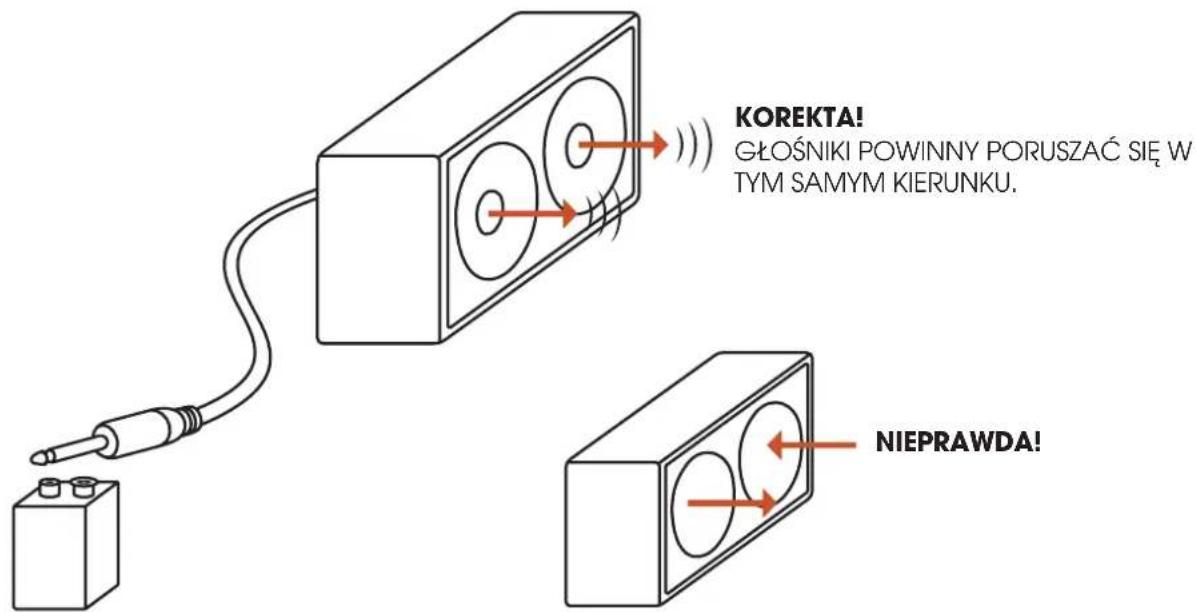

Istnieje prosta metoda sprawdzenia, czy wszystkie głośniki w kolumnie wielogłośnikowej są w fazie. Wszystko, czego Państwo potrzebują, to bateria 9V i kabel głośnikowy. Podłączyć kabel głośnikowy do obudowy i wziąć wtyczkę jack na drugim końcu i pozwolić, aby dotknęta biegunów baterii 9V (jeden biegun na końcówce, a drugi na tulei wtyczki jack). To spowoduje Plop, a głośniki przesuną się do środka lub na zewnątrz, w zależności od tego, w którą stronę podłączyć się baterię. Ważne jest, aby obaj mówcy poruszali się w tym samym kierunku. Jeżeli nie, to wiadomo, że są one poza fazą (proszę sprawdzić, czy okablowanie wszystkich głośników jest takie samo).

KOREKTA! GŁOŚNIKI POWINNY PORUSZAĆ SIĘ W TYM SAMYM KIERUNKU. NIEPRAWDA!

UWAGA

Niektóre głośniki mają lżejszą membranę i również będą się poruszać, gdy zmieni się ciśnienie powietrza w obudowie. Na przykład, jeśli wykonają Państwo powyższy test baterii w kolumnie 212 z Celestionami Vintage 30 i dadzą Państwo głośnikom tylko krótki impuls, to może się wydawać, że głośniki poruszają się w różnych kierunkach. W takim przypadku należy podłączyć baterię i przytrzymać ją - głośniki powinny poruszać się w tym samym kierunku i pozostać tam tak długo, jak długo będzie się trzymać baterię.

Impedancję obudowy można sprawdzić za pomocą zwykłego omomierza lub multimetru. Podłączyć kabel głośnikowy do obudowy i przyłożyć końcówki pomiarowe multimetru do drugiego końca. Ustawić multimetr na Ohm (opór) i zanotować odczyt.

UWAGA

Należy pamiętać, że odczyt multimetru nie pokazuje impedancji (która jest zależna od częstotliwości), a jedynie rezystancję. Odczyt nie będzie więc dokładnie, ale wystarczająco bliski, aby sprawdzić, czy głośniki są prawidłowo podłączone. Na przykład głośnik 8 Ohm może mieć odczyt około 6,5 lub 7 Ohm.

Proszę pamiętać o przetestowaniu szafy ze wzmacniaczem, zanim zabiorą ją Państwo w trasę lub na koncert. Zacząć od niższych poziomów głośności, a następnie powoli je zwiększać. Jeśli nie ma dźwięku, należy przerwać grę, wyłączyć wzmacniacz lub przełączyć go w tryb gotowości i dwukrotnie sprawdzić wszystkie połączenia.

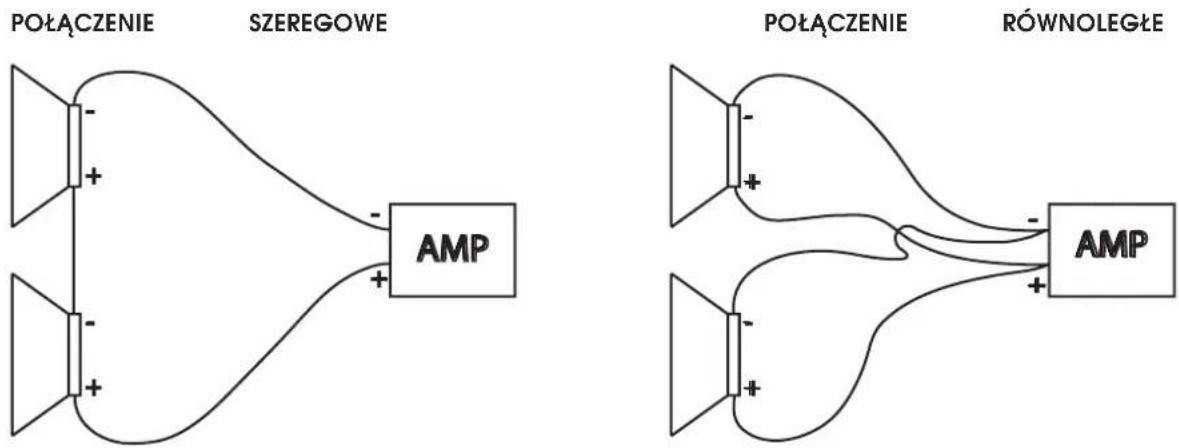

Generalnie istnieją dwa sposoby okablowania dwóch lub więcej głośników, proszę zapoznać się z poniższym schematem.
JAKO OGÓLNA ZASADA:

Jeżeli głośniki o równej impedancji są potączone szeregowo, impedancje dodają się. Przykład: Dwa głośniki 8 Ohm potączone szeregowo będą miały impedancję całkowitą 16 Ohm (8 x 2).

Jeżeli głośniki o jednakowej impedancji są połączone równolegle, impedancja jest dzielona przez liczbę głośników Przykład: Dwa równolegle połączone głośniki o impedancji 16 Ohm będą miały łączną impedancję 8 Ohm (16 podzielone przez 2).

5) SŁOWNIK

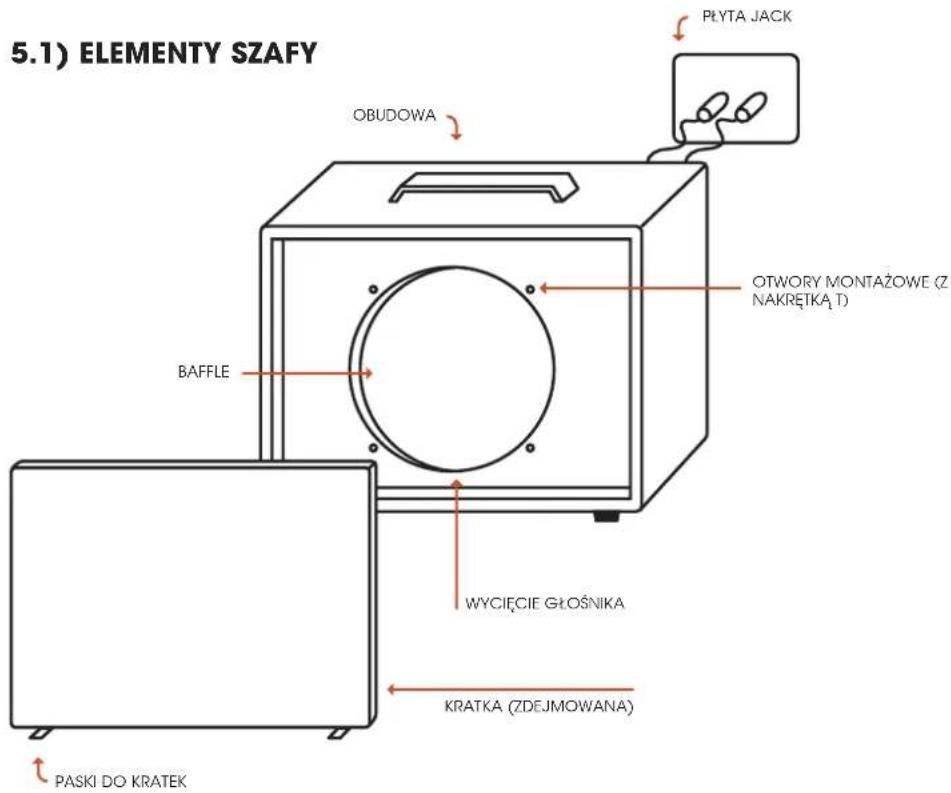

5.1) ELEMENTY SZAFY OBUDOWA PŁYTA JACK OTWORY MONTAŻOWE (Z NAKRETKĄ T) BAFFLE WYCIEĘCIE GŁOŚNIKA KRATKA (ZDEJMOWANA) PASKI DO KRATEK

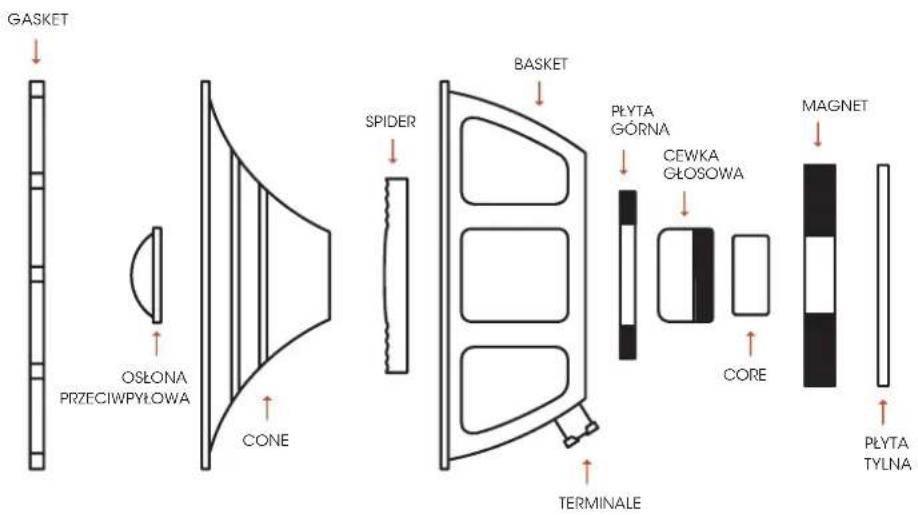

Najważniejsze elementy robocze głośnika są przedstawione na poniższym schemacie. Gdy prąd elektryczny przechodzi przez cewkę z drutu (cewka) w polu magnetycznym, wytwarza się, która zmienia się w zależności od przyłożonego prądu. Stożek, połączony z cewką, porusza się w tę i z powrotem, tworząc fale o wysokim i niskim ciśnieniu powietrza.

Cewka i zespół magnesów to „konstrukcja silnika” głośnika. Ruch ten jest kontrolowany przez zawieszenie głośnika, które składa się z otoczki stożka i „pająka”. Otoczka i pająk umożliwiają cewce swobodny ruch wzdłuż osi rdzenia magnesu (lub „bieguna”) bez dotykania boków szczeliny magnetycznej.

GASKET OSŁONA PRZECIWPYŁOWA CONE SPIDER BASKET PŁYTA GÓRNA CEWKA GŁOSOWA CORE MAGNET PŁYTA TYLNA TERMINALE

DANE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PCAP112BX PCAP212BX PCAP212X
Liczba otwarć dla prelegentów	1 2 2
Dla średnicy głośnika	12"
Złącza na płycie przyłączeniowej	2 x wejście/równoległe wyjście	2 x wejście mono/ stereo 2	x wejście mono/ stereo
Typ złącza	Jack 6,3 mm
Rodzaj instalacji głośnikowej	Ładowane od przodu
Zdejmowana przednia kratka	Tak
Powrót	Otwórz Zamknięta
Instalacja akustyczna (wewnątrz)	Nie
Materiał grilla przedniego	Szmatka
Cabinet material	Przegroda z płyty wiórowej/MDF
Pokrycie szafy	Skóra imitacyjna
Materiał przegrody	MDF
Wymiary (szer. x wys. x głęb.)	580 x 450 x 290 mm	710 x 480 x 295 mm 710 x 480 x 295 mm
Waga	12 kg 15 kg 15 kg
Inclusive	Płyta przyłączeniowa z polami do oznaczania, Kabel przyłączeniowy, Šruby mocujące
Temperatura zewnętrzna	0 - 40°C
względna wilgotność	< 80%, niekonsensualny
