INSTRUKCJA OBSŁUGI NX100i Yard Force

Ostrzeżenia dotyczące bezpieczeństwa

CONTENT

Intended use ....1

Safety symbols 2

Przewidziane wykorzystanie 74

Symbole bezpieczeństwa 75

Ogólne środki ostrożności 79

Środki ostrożności dotyczące produktu .....85

Deklaracja zgodności 87

PL

PRZEWIDZIANE WYKÓRZYSTANIE

Robot koszący jest przeznaczony tylko do koszenia trawników. Jest on przeznaczony tylko do prywatnego użytku i nie do celów handlowych.

Wszelkie inne stosowanie, które nie jest wyraźnie zatwierdzone w instrukcji, może spowodować uszkodzenie robota koszącego oraz poważne urazy użytkownika.

Urządzenia NIE POWINNY używać dzieci i osoby o ograniczeniach fizycznych, czuciowych lub psychicznych, ani osoby bez odpowiedniego doświadczenia lub wiedzy, chyba że opiekun odpowiedzialny za ich bezpieczeństwo nadzoruje wykonywane przez nie czynności lub poinstruował je wcześniej odnośnie obsługi urządzenia.

Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.

Za wypadki lub szkody wyrządzone osobom trzecim i ich własności odpowiada właściciel lub użytkownik.

Producent nie ponosi odpowiedzialności za szkody spowodowane przez niewłaściwą obsługę robota koszącego lub jeśli nie jest on używany zgodnie z przeznaczeniem.

SYMBOLE BEZPIECZEŃSTWA

Celem symboli bezpieczeństwa jest zwrócenie Twojej uwagi na możliwe zagrożenia. Symbole bezpieczeństwa oraz ich wyjaśnienia zasługują na szczególną uwagę oraz całkowite zrozumienie ze strony użytkownika. Ostrzeżenia związane z symbolami nie mogą same w sobie zapobiec zagrożeniom. Instrukcje i ostrzeżenia w nich zawarte nie zastępują właściwych środków profilaktycznych.

OSTRZEŻENIE!

Przeczytaj ze zrozumieniem wszystkie instrukcje obsługi w instrukcjach operatora, razem ze wszystkimi symbolami ostrzegającymi o niebezpieczeństwie, takimi jak „NIEBEZPIECZEŃSTWO,” „OSTRZEŻENIE,” oraz „UWAGA” przed użyciem urządzenia. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

SYMBOLE OSTRZEGAWCZE: Oznaczają NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub PRZESTROGĘ. Może być używany razem z innymi symbolami lub piktogramami.

ZNACZENIA SYMBOLI

Strona ta przedstawia i opisuje symbole bezpieczeństwa, które mogą pojawić się na tym urządzeniu. Przeczytaj ze zrozumieniem i przestrzegaj wszystkich instrukcji na urządzeniu przed jego montażem i obsługą.

Uwaga! Należy przeczytać instrukcje.

Ryzyko urazów spowodowanych wyrzuconymi materiałami! Osoby postronne powinny znajdować się z dala od urządzenia.

OSTRZEŻENIE - Nie jeździj na urządzeniu. UWAGA - Nie dotykaj obrotowych ostrzy.

OSTRZEŻENIE - Ręce i stopy trzymaj z daleka od obracających się ostrzy. Nigdy nie zbliżaj rąk ani nóg do obudowy ani nie wkładaj ich pod obudowę, gdy robot koszący działa.

Odnieść wyczerpane baterie do lokalnego sprzedawcy, punktu zbiórki lub ośrodka utylizacji. Wyrzucanie tego urządzenia do zwykłych odpadów domowych jest zabronione. Prosimy oddać je do odpowiednich punktów zbiórki odpadów w celu poddania recyklingowi. Informacje o recyklingu można otrzymać u sprzedawcy lub władz lokalnych.

Klasa III sprzętu

Symbole ostrzegające na zasilaczu

Przed użyciem zapozna się z odpowiednim rozdziałem w podręczniku.

Podwójna izolacja

Nastawienie słupka

Zużytych urządzeń elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Jeśli istnieje odpowiednia infrastruktura części należy utylizować. Informacje o recyklingu można otrzymać u sprzedawcy lub władz lokalnych.

Znak zgodności WE

SMPS (zasilacz impulsowy) odporny na zwarcie, izolujący zasilacz

SMPS (zasilacz impulsowy)

Ta:45 °C Maksymalna temperatura otoczenia 45 °C.

Ładowarka jest przeznaczona wyłącznie do użytku w pomieszczeniach.

Symbole ostrzeżeń na opakowaniu baterii

Li-lon

Baterie litowo-jonowe nie mogą być wyrzucane z ogólnymi odpadami gospodarstwa domowego. Skontaktuj się lokalnymi instytucjami, w celu uzyskania zaleceń związanych z wyrzucaniem.

Nie wyrzucaj do wody.

Nie wyrzucaj do ognia.

Nie wystawiaj baterii na zbyt silne promienie słońca przez długi okres i nigdy nie pozostawiaj jej w wysokich temperaturach (maks. 45 oC).

Zużytych urządzeń elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Jeśli istnieje odpowiednia infrastruktura części należy utylizować. Informacje o recyklingu można otrzymać u sprzedawcy lub władz lokalnych.

OGÓLNE ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE!

Urządzenie może spowodować poważne obrażenia.

Należy przestrzegać poniższych instrukcji, by zmniejszyć ryzyko wypadku i urazów.

WAŻNE

PRZECZYTAJ UWAŻNIE PRZED UŻYCIEM ZACHOWAJ NA PRZYSZŁOŚĆ

PRZYGOTOWANIE

• Przeczytaj uważnie i ze zrozumieniem wszystkie instrukcje. Należy zapoznać się z elementami sterującymi i metodami poprawnej obsługi urządzenia.
• Nigdy nie pozwalaj dzieciom, osobom o ograniczeniach fizycznych, sensorycznych lub umysłowych, ani osobom bez odpowiedniego doświadczenia lub wiedzy ani osobom, które nie zapoznały się z instrukcjami na używanie tego urządzenia.
• Miejscowe rozporządzenia mogą ograniczać wiek operatora. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.
• Za wypadki lub szkody wyrządzone osobom trzecim i ic własności odpowiada operator lub użytkownik.
• Upewnij się, że system graniczny jest prawidłowo zainstalowany, zgodnie z instrukcjami.

• Okresowo kontroluj obszar, na którym urządzenie jest używane i usuwaj wszelkie kamienie, patyki, przewody i inne odpady, które mogą uszkodzić urządzenie lub stanowić zagrożenie.

• Okresowo sprawdzić wzrokowo czy ostrze, śruba ostrza i mechanizm tnący nie są zużyte lub uszkodzone. Wymień uszkodzone lub zużyte ostrza i śruby parami, aby zachować równowagę.

• W urządzeniach z kilkoma wrzecionami należy pamiętać, że ruch jednego z ostrzy może spowodować kręcenie się pozostałych.
• Nigdy nie zostawiaj urządzenie bez nadzoru, zwłaszcza gdy w pobliżu znajdują się inne osoby, na przykład dzieci i zwierzęta domowe.
• Nigdy nie używaj urządzenia do wyrównania nierówności.
• Jeśli ostrza nie tną poprawnie lub jeśli silnik jest przeładowany, skontroluj wszystkie części sprzętu i wymień zużyte części. Jeśli wymagana jest większa naprawa, skontaktuj się z punktem serwisowym.

UŻYTKOWANIE

• Nie wolno przybliżać rąk ani nóg do ruchomych części.
• Nigdy nie przenoś lub nie noś urządzenia przy włączonym silniku.

• Należy wyjąć wtyczkę z gniazdka lub mechanizm blokujący:

• gdy urządzenie jest zapchane, przed jego czyszczeniem.

• przed kontrolą, czyszczeniem i konserwacją przy urządzeniu.
• po uderzeniu w obcy przedmiot, by sprawdzić, czy urządzenie nie jest uszkodzone
• Jeśli urządzenie zacznie nietypowo drgać, sprawdź, czy nie jest uszkodzone przed ponownym uruchomieniem.

- Uruchom robot koszący zgodnie z instrukcjami. Gdy główny przełącznik (11) znajduje się w pozycji ON,

upewnij się, że ręce i stopy są oddalone od obrotowyc ostrzy.

• Nigdy nie podnos ani nie przenos robota koszącego, jest główny przełącznik jest w pozycji ON.
• Nie pozwalaj, aby inne osoby używały urządzenia, jeśli r wiedzą w jaki sposób ono działa ani jak się zachowuje
• Nie stawiaj niczego na robocie lub na jego stacji ładującej.
• Nie używaj robota koszącego z wadliwymi tarczami ostrzy, ostrzami, śrubami, nakrętkami, itp.
• Należy unikać korzystania z urządzenia na mokrej trawie. Takie działanie może spowodować dodatkowe zużycie i zwiększy ilość wymaganych czynności czyszczenia.

PRZERWY W PRACY

• Po wyłączeniu urządzenia cylinder tnący będzie nadal się obracał przez kilka sekund. Ręce i stopy trzymaj z dale
• Usuwaj blokady tylko wtedy, gdy urządzenie stoi bez ruchu.
• Wyłącz urządzenie, gdy jest ono transportowane, podnoszone lub przechylane.
• Nie pozostawiaj urządzenia bez nadzoru. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.

PRZESTROGA!

Następujący tekst określa środki podejmowane w celu uniknięcia uszkodzeń i urazów robota i jego użytkowników

KONSERWACJA URZĄDZENIA:

• Wyłącz urządzenie, gdy należy przenieść urządzenie przez nierówne powierzchnie, np. schody.
• Przed każdym użyciem urządzenie należy skontrolować. Nigdy nie używaj urządzenia, gdy systemy zabezpieczające (np. ochrona przed wstrząsem, części systemu tnącego lub śruby) są zużyte lub uszkodzone, lub gdy ich nie ma. Sprawdzić przewód. Aby zachować równowagę, należy wymieniać narzędzia i śruby w zestawach.
• Należy używać wyłącznie części zamiennych i akcesoriów dostarczonych i zalecanych przez producenta. Stosowanie obcych części powoduje natychmiastową utratę wszystkich gwarancji.
• Wszystkie nakrętki, śruby i wkręty powinny być dokręcone tak, aby urządzenie było w bezpiecznym stanie technicznym.
• Nigdy nie próbować naprawiać urządzenia samemu, chyba, że przeszedłeś/aś odpowiednie szkolenie. Wszystkie prace niewymienione w instrukcjach mogą być wykonywane tylko przez autoryzowane punkty serwisowe.
• Obsługuj urządzenie z jak największą ostrożnością. Zawsze utrzymuj urządzenie w czystości. Postępuj zgodnie z instrukcjami konserwacji
• Nigdy nie przeciązać urządzenia. Zawsze pracuj w określonym zakresie możliwości. Nie używaj urządzeń o niskiej mocy do ciężkich robót. Nie używaj urządzenia do celów innych niż te, do których jest przeznaczone.

BEZPIECZEŃSTWO ELEKTRYCZNE

UWAGA!

Wskazuje w jaki sposób uniknąć wypadków i urazów na skutek porażenia prądem.

• Przed każdym użyciem sprawdź wizualnie przewód zasilający oraz przedłużacz (długość oraz typ) (zgodnie z punktem 25.7) pod kątem oznak uszkodzeń lub starzenia się. Uszkodzone przewody zwiększają ryzyko porażenia prądem.
• Podłącz urządzenie do gniazdka z wyłącznikiem ochronnym prądowy, z prądem znamionowym nie większym od 30 mA.
• Zawsze umieszczaj przedłużacz z dala od narzędzi tnących. Jeśli przewód zostanie uszkodzony podczas pracy, natychmiast odąłcz go z sieci. NIE DOTYKAĆ PRZEWODU ZASILAJĄCEGO PRZED JEGO ODŁĄCZENIEM Z GNIAZDKA! Ryzyko porażenia prądem.
• Przewód zasilający nie podlega wymianie. Jeżeli przewód zasilający zostanie uszkodzony, urządzenie należy wyrzucić.
• Uważaj, by przedłużacz nie dotykał ostrzy ani innych ruchomych części. Moga one uszkodzić przewód i dotknąć części pod napięciem.
• Upewnić się, że napięcie jest identyczne jak oznaczone na tabliczce znamionowej.

KONSERWACJA I PRZECHOWYWANIE

• Wszystkie nakrętki, śruby i wkręty powinny być dokręcone tak, aby urządzenie było w bezpiecznym stanie technicznym.

• Ze względów bezpieczeństwa wymienić zużyte lub uszkodzone części.

• Upewnić się, że zamontowano tylko zalecane zapasowe ostrza.

• Upewnić się, że baterie są ładowane za pomocą ładowarki dostarczonej lub zalecanej przez producenta. Nieprawidłowe użycie może skutkować porażeniem elektrycznym, przegrzaniem lub wyciekiem żrącej cieczy z akumulatora.
• Serwisowanie urządzenie należy przeprowadzać zgodnie z instrukcjami producenta.
• W przypadku wycieku elektrolitu i kontaktu z oczami, opłukać wodą/środkiem neutralizującym, skontaktować się z lekarzem.
• Przechowywać urządzenie z całkowicie naładowanymi bateriami w temperaturze pokojowej (ok. 20°C).
• Każdy cykl dużego rozładowania zmniejsza wydajność baterii. Aby przedłużzyć okres żywotności baterii, zaleca sie ładowanie jej co 6 miesięcy w trakcie okresów długiego nieużywania.

TRANSPORT

Do transportu robota koszącego na długich trasach należy używać oryginalnego opakowania.

Aby bezpiecznie kosić od obszarów pracy lub na obszarze pracy:

• Wciśnij przycisk STOP, by zatrzymać kosiarkę.
• Przesuń główny przełącznik w pozycję OFF, jeśli chcesz przenieść robot.
• Przenoś robot koszący za pomocą uchwytu umieszczonego z tyłu. Przenoś robot, tak by

ŚRODKI OSTROŻNOŚCI DOTYCZĄCE PRODUKTU

Nie dotykać ruszających się niebezpiecznych części, dopóki się całkowicie nie zatrzymają.

Nie stawiaj niczego ciężkiego na robocie lub stacji ładujące podczas przechowywania lub używania.

Nigdy nie używaj urządzenia, jeśli przełącznik jest uszkodzony lub nie działa właściwie. Nie zmieniaj głównego przełącznika. Ustaw przełącznik główny na OFF do przechowywania lub gdy urządzenie nie jest używane. Do transportu robota, zwłaszcza na długie odległości, należy użyć oryginalnego opakowania.

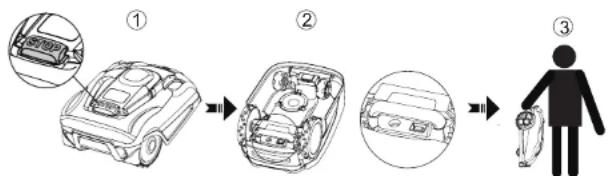

Jeśli musisz przenieść robota z obszaru pracy lub na obszar pracy, najpierw wciśnij przycisk STOP, by wyłączyć urządzenie.

Następnie upewnij się, że główny przełącznik jest w pozycji OFF zanim podniesiesz robot.

Następnie zamknij górną pokrywę i przenieś robot za uchwyt do transportu z tyłu urządzenia tak, by tarcza ostrza była oddalona od ciała, zgodnie z ilustracją.


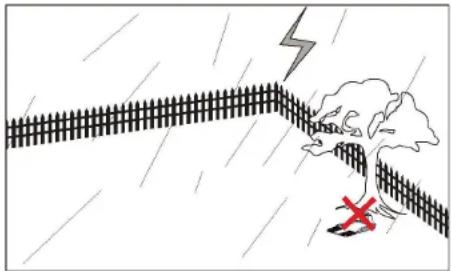

OCHRONA ODGROMOWA

Aby uniknąć szkód piorunowych na urządzeniu, nie umieszczaj stacji ładujące pod wysokimi drzewami.

47877 Willich / Niemcy

Oświadcza, że produkt:

Opus urządzenia: 28V Robot koszący

Rodzaj urządzenia NX60i/ NX80i/ NX100i

Funkcja: Koszenie trawy

spełnia następujące dyrektywy i standardy

Dyrektywa maszynowa 2006/42/WE

EN 60335-1: 2012+A11+A13+A1+A14+A2+A15

EN 50636-2-107:2015+A1+A2+A3

EN 62233:2008

RED 2014/53/EU

NB0123, TUV SUD Product Service GmbH Ridlerstraße 65.80339 Munich.Germany

Certificate No:TPS-RED001232 i04

EN 55014-1:2017

EN 55014-2:2015

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

Draft EN 303 447 V1.2.0

EN 300 328 V2.2.2

EN 50665:2017

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

Imię i nazwisko: Roland Menken

Główny zarządca

Data: 2022-10-18

MEROTEC GmbH

47877 Willich / Niemcy
