INSTRUKCJA OBSŁUGI LUCID 2.8 BeamZ
OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.
- Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
- Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
- Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
- Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.
OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.
- Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
- Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
- Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
- Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
- Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.
- Nie podłączaj urządzenia do dimmerpada.
• Zainstaluj urządzenie w dobrze wentylowanym miejscu.
- Nigdy nie kłaśc żadnych materiałów na obiektywie.
- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.
• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.
- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.
- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!
- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.
- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.
OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.
- Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur lub kurzu.
• Wyczyść urządzenie za pomocą suchej szmatki. - Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
- Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
- Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
- Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
• Nie demontuj ani nie modyfikuj urządzenia. - Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
- Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
• Temperatura otoczenia musi zawsze wynosić od -20°C do +40°C. - Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
- Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
- Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.
Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
ROZPAKOWYWANIE INSTRUKCJI
UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.
Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powsłająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
ZASILACZ
Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.
Urządzenie ma wbudowane wyjście zasilania. W zależności od warunków w lokalu kilka urządzeń może być połączonych poprzez wejście i wyjście złącza zasilania. Podłącz w rzędzie maksymalnie cztery jednostki (jeśli używasz zasilania 230V/16A). Użyj zatwierdzonego, trzy-żyłowego kabla o przekroju co najmniej 1.5 mm². Należy przestrzegać instrukcji montażu producenta i oznaczenia kolorami kabla. Nie wyłączaj urządzenia poprzez odkręcanie złącza zasilania, ale użyj włącznika/wyłącznika zasilania lub schuko!
OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

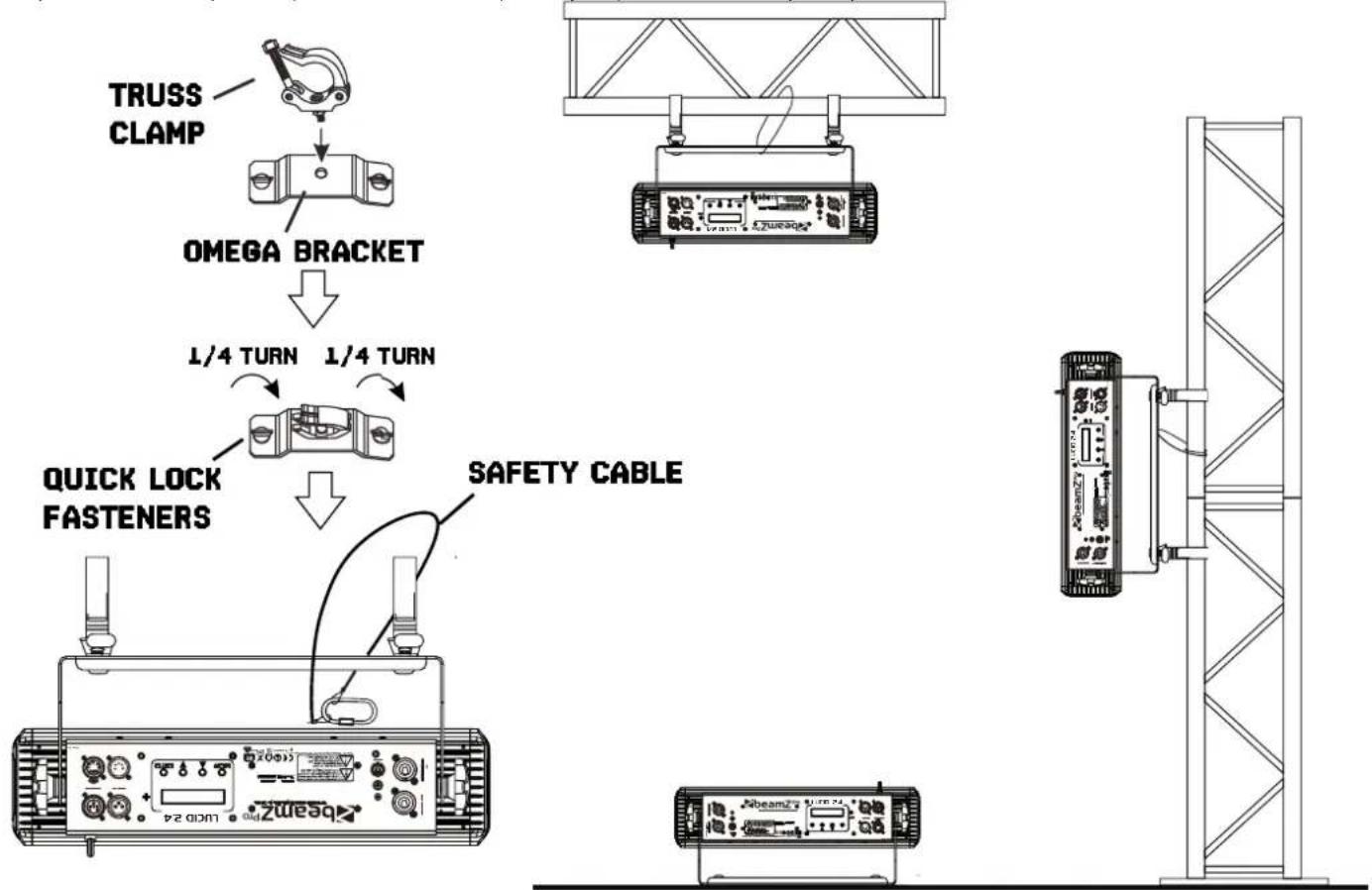

ZAWIESZENIE
W instalacjach tymczasowych można zawiesić urządzenie na kratownicy za pomocą uchwytu, który jest zatwierdzony
dla ciężaru urządzenia, bezpiecznie zamocowany przez otwór w środku wspornika (A). Oprawę należy montować zwisając wyłącznie pionowo w dół. Używając zacisku do zawieszenia, zabezpiecz urządzenie za pomocą linki zabezpieczającej.
która jest zatwierdzona dla wagi osprzętu, tak aby lina zabezpieczająca utrzymywała urządzenie w przypadku awarii uchwytu do zawieszenia. Usuń jak najwięcej luzu z linki zabezpieczającej (na przykład przez owinięcie jej więcej niż jeden
raz wokół kratownicy). Sprawdź, czy kratownica i wszystkie użyte elementy mocujące mogą wytrzymać 10-krotność ciężaru wszystkich uchwytów i wyposażenia, które będą wspierać.
Podczas wykonywania jakiejkolwiek instalacji należy zawsze przestrzegać europejskich i krajowych wytycznych dotyczących kratownicy i wszystkich innych kwestii związanych z bezpieczeństwem. Zawsze pozwalaj na sprawdzenie instalacji autoryzowanemu dealerowil


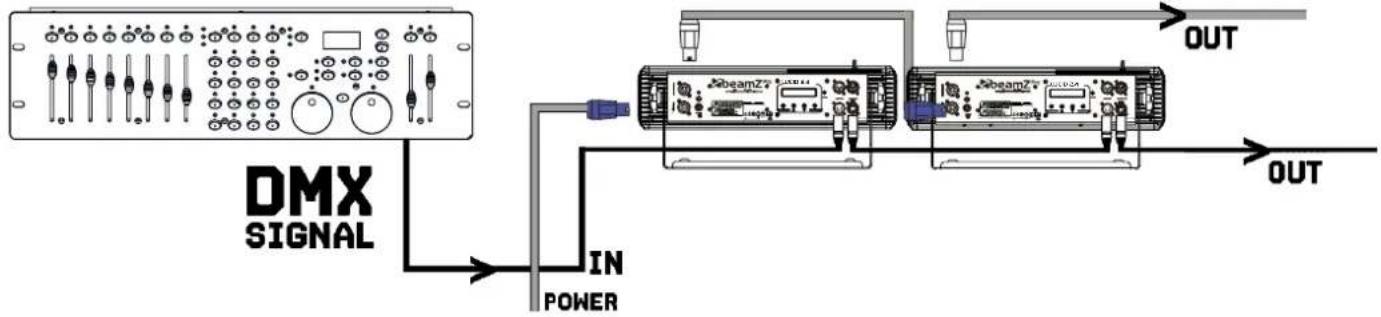

KONTROLA DMX512
Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.
UWAGA! Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weż złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.
Ta oprawa jest praktycznie bezobsługowa, ale powinieneś regularnie sprawdzać urządzenie pod kątem aspektów mechanicznych i elektrycznych.
Oceń środowisko pracy i ustal harmonogram inspekcji i czyszczenia zgodnie z poniższymi wytycznymi:
- Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed przystąpieniem do kontroli i czyszczenia.
- Sprawdź, czy wkręty i śruby użyte do montażu urządzenia są dobrze dokręcone i wolne od korozji.
- Sprawdzić obudowę, punkty mocowania i punkty instalacji, nie mogą wykazywać żadnych oznak deformacji, zużycia ani zmeczenia.
- Sprawdź mechanicznie poruszające się części, które nie mogą wykazywać oznak zużycia ani zmeczenia.
- Sprawdź kable zasilania elektrycznego i sygnałowego, nie mogą one wykazywać żadnych uszkodzeń ani zmeczenia.
- Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani innych podobnych produktów.
- Przetrzyj urządzenie i wyczyść szklaną płytkę miękką, czystą, niepozostawiającą włókien ściereczką zwilżoną słabym roztworem czyszczącym. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj pocierania szklanych powierzchni.
- Przed ponownym włączeniem urządzenia osusz urządzenie, złącza i styki miękką, czystą, niestrzępiącą się szmatką lub sprężonym powietrzem o niskim ciśnieniu.
ROZWIAZYWANIE PROBLEMÓW
Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:
| OBJAW | MOŻLIWA PRZYCZYNA | SUGEROWANE DZIAŁANIE |
| Brak odpowiedzi z urządzenia. | Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny. | Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj ośton podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz. |
| Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler. | Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR. | Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odlącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominąć jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaoticznie. |
| Błąd po zresetowaniu urządzenia. | Efekt wymaga mechanicznej regulacji. | Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz. |
| Strumień świetlny odcina się z przerwami. | Urządzenie zbyt gorące.Diody LED uszkodzone.Ustawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości. | Pozwój urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odlącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odlącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby. |
CONTROL MENU
| MENU | MODUS | DESCRIPTION |
| DMX512 MODE | 36CH | ADDR: 001-512 |
| 32CH | ||
| 12CH | ||
| 06CH | ||
| 05CH | ||
| 04CH | ||
| 03CH | ||
| STATIC COLORS | 01-27 | Static colors |
| AUTO PROGRAM | 01-04 | Auto program |
| SOUND PROGRAM | 01-04 | Sound Program |
| SET SPEED | 01-09 | Set speed |
| MIC SENSITIVITY | 01-09 | MIC sensitivity |
| EDIT COLOR | Red: 000-255 | Red (0-100%) |
| Green: 000-255 | Green (0-100%) | |
| Blue: 000-255 | Blue (0-100%) | |
| White: 000-255 | White (0-100%) | |
| COLOR TEMPERATURE | 1800K | 1800K |
| 2200K | 2200K | |
| 2700K | 2700K | |
| 3200K | 3200K | |
| 4300K | 4300K | |
| 5600K | 5600K | |
| 6500K | 6500K | |
| 8000K | 8000K | |
| MASTER DIMMING | 00-99 | Master dimming |
| FADING PROGRAM | 00-99 | Fading Program |
| FLASH PROGRAM | 00-99 | Flash Program |
| SILENT SCENE | ON/OFF | Silent scene by sound program |
| DMX LOST | Blackout | When DMX signal lost, Spot goes off |
| Hold | When DMX signal lost, Spot hold last status | |
| Full | When DMX signal lost, All LED 100% on | |
| Color | When DMX signal lost, go to pre selected static color | |
| Auto | When DMX signal lost, go to pre selected auto program | |
| ENABLE SLAVE | SLAVE | Enable slave mode |
| INFRARED | ON/OFF | Enable or disenable IR remote |
| FIRMWARE VERSION | Version 1.0 | Firmware version number |
DMX CHANNELS
3 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Color | 0-255 | LED Red, Intensity 0-100% |
| 2 | 0-255 | LED Green, Intensity 0-100% | |
| 3 | 0-255 | LED Blue, Intensity 0-100% |
4 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Color | 0-255 | LED Red, Intensity 0-100% |
| 2 | 0-255 | LED Green, Intensity 0-100% | |
| 3 | 0-255 | LED Blue, Intensity 0-100% | |
| 4 | 0-255 | LED White, Intensity 0-100% |
5 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Master dimmer | 000-255 | Master dimming function |
| 2 | Strobe | 000-255 | Strobe function from 0 to 100% |
| 3 | No function | 0-9 | |
| Red | 10-19 | For programmed color | |
| Green | 20-29 | For programmed color | |
| Blue | 30-39 | For programmed color | |
| White | 40-49 | For programmed color | |
| Yellow | 50-59 | For programmed color | |
| Magenta | 60-69 | For programmed color | |
| Cyan | 70-79 | For programmed color | |
| Dark orange | 80-89 | For programmed color | |
| Green yellow | 90-99 | For programmed color | |
| Salmon | 100-109 | For programmed color | |
| Turquoise | 110-119 | For programmed color | |
| Light Green | 120-129 | For programmed color | |
| Orange | 130-139 | For programmed color | |
| Straw | 140-149 | For programmed color | |
| Lavender | 150-159 | For programmed color | |
| Light blue | 160-169 | For programmed color | |
| Dark blue | 170-179 | For programmed color | |
| Pink | 180-189 | For programmed color | |
| Full on | 190-255 | For programmed color | |
| 4 | No function | 0-9 | |
| Auto program 1 | 10-39 | Trigger auto program 1 | |
| Auto program 2 | 40-69 | Trigger auto program 2 | |
| Auto program 3 | 70-99 | Trigger auto program 3 | |
| Auto program 4 | 100-129 | Trigger auto program 4 | |
| Sound program 1 | 130-159 | Trigger sound program 1 | |
| Sound program 2 | 160-189 | Trigger sound program 2 | |
| Sound program 3 | 190-219 | Trigger sound program 3 | |
| Sound program 4 | 220-255 | Trigger sound program 4 | |
| 5 | No function | 0-9 | |
| 1800K | 10-39 | Select a color temperature of 1800K | |
| 2200K | 40-69 | Select a color temperature of 2200K | |
| 2700K | 70-99 | Select a color temperature of 2700K |
| 3200K | 100-129 | Select a color temperature of 3200K |
| 4300K | 130-159 | Select a color temperature of 4300K |
| 5600K | 160-189 | Select a color temperature of 5600K |
| 6500K | 190-219 | Select a color temperature of 6500K |
| 8000K | 220-255 | Select a color temperature of 8000K |
6 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Color | 0-255 | LED Red, Intensity 0-100% |
| 2 | 0-255 | LED Green, Intensity 0-100% | |
| 3 | 0-255 | LED Blue, Intensity 0-100% | |
| 4 | 0-255 | LED White, Intensity 0-100% | |
| 5 | Master dimmer | 000-255 | Master dimming function |
| 6 | No function | 000-000 | |
| Sound control | 001-005 | ||
| No function | 006-010 | ||
| Stroboscope | 011-255 |
12 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Master dimmer | 000-255 | Master dimming function |
| 2 | Strobe | 000-255 | Strobe function from 0 to 100% |
| 3 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 1 | |
| Green | 20-29 | For programmed color LED 1 | |
| Blue | 30-39 | For programmed color LED 1 | |
| White | 40-49 | For programmed color LED 1 | |
| Yellow | 50-59 | For programmed color LED 1 | |
| Magenta | 60-69 | For programmed color LED 1 | |
| Cyan | 70-79 | For programmed color LED 1 | |
| Dark orange | 80-89 | For programmed color LED 1 | |
| Green yellow | 90-99 | For programmed color LED 1 | |
| Salmon | 100-109 | For programmed color LED 1 | |
| Turquoise | 110-119 | For programmed color LED 1 | |
| Light Green | 120-129 | For programmed color LED 1 | |
| Orange | 130-139 | For programmed color LED 1 | |
| Straw | 140-149 | For programmed color LED 1 | |
| Lavender | 150-159 | For programmed color LED 1 | |
| Light blue | 160-169 | For programmed color LED 1 | |
| Dark blue | 170-179 | For programmed color LED 1 | |
| Pink | 180-189 | For programmed color LED 1 | |
| Full on | 190-255 | For programmed color LED 1 | |
| 4 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 2 | |
| Green | 20-29 | For programmed color LED 2 | |
| Blue | 30-39 | For programmed color LED 2 | |
| White | 40-49 | For programmed color LED 2 | |
| Yellow | 50-59 | For programmed color LED 2 | |
| Magenta | 60-69 | For programmed color LED 2 | |
| Cyan | 70-79 | For programmed color LED 2 | |
| Dark orange | 80-89 | For programmed color LED 2 | |
| Green yellow | 90-99 | For programmed color LED 2 | |
| Salmon | 100-109 | For programmed color LED 2 | |
| Turquoise | 110-119 | For programmed color LED 2 | |
| Light Green | 120-129 | For programmed color LED 2 | |
| Orange | 130-139 | For programmed color LED 2 | |
| Straw | 140-149 | For programmed color LED 2 | |
| Lavender | 150-159 | For programmed color LED 2 | |
| Light blue | 160-169 | For programmed color LED 2 | |
| Dark blue | 170-179 | For programmed color LED 2 | |
| Pink | 180-189 | For programmed color LED 2 | |
| Full on | 190-255 | For programmed color LED 2 | |
| 5 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 3 | |
| Green | 20-29 | For programmed color LED 3 | |
| Blue | 30-39 | For programmed color LED 3 | |
| White | 40-49 | For programmed color LED 3 | |
| Yellow | 50-59 | For programmed color LED 3 | |
| Magenta | 60-69 | For programmed color LED 3 | |
| Cyan | 70-79 | For programmed color LED 3 | |
| Dark orange | 80-89 | For programmed color LED 3 | |
| Green yellow | 90-99 | For programmed color LED 3 | |
| Salmon | 100-109 | For programmed color LED 3 | |
| Turquoise | 110-119 | For programmed color LED 3 | |
| Light Green | 120-129 | For programmed color LED 3 | |
| Orange | 130-139 | For programmed color LED 3 | |
| Straw | 140-149 | For programmed color LED 3 | |
| Lavender | 150-159 | For programmed color LED 3 | |
| Light blue | 160-169 | For programmed color LED 3 | |
| Dark blue | 170-179 | For programmed color LED 3 | |
| Pink | 180-189 | For programmed color LED 3 | |
| Full on | 190-255 | For programmed color LED 3 | |
| 6 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 4 | |
| Green | 20-29 | For programmed color LED 4 | |
| Blue | 30-39 | For programmed color LED 4 | |
| White | 40-49 | For programmed color LED 4 | |
| Yellow | 50-59 | For programmed color LED 4 | |
| Magenta | 60-69 | For programmed color LED 4 | |
| Cyan | 70-79 | For programmed color LED 4 | |
| Dark orange | 80-89 | For programmed color LED 4 | |
| Green yellow | 90-99 | For programmed color LED 4 | |
| Salmon | 100-109 | For programmed color LED 4 | |
| Turquoise | 110-119 | For programmed color LED 4 | |
| Light Green | 120-129 | For programmed color LED 4 | |
| Orange | 130-139 | For programmed color LED 4 | |
| Straw | 140-149 | For programmed color LED 4 | |
| Lavender | 150-159 | For programmed color LED 4 | |
| Light blue | 160-169 | For programmed color LED 4 | |
| Dark blue | 170-179 | For programmed color LED 4 | |
| Pink | 180-189 | For programmed color LED 4 | |
| Full on | 190-255 | For programmed color LED 4 | |
| 7 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 5 | |
| Green | 20-29 | For programmed color LED 5 | |
| Blue | 30-39 | For programmed color LED 5 | |
| White | 40-49 | For programmed color LED 5 | |
| Yellow | 50-59 | For programmed color LED 5 | |
| Magenta | 60-69 | For programmed color LED 5 | |
| Cyan | 70-79 | For programmed color LED 5 | |
| Dark orange | 80-89 | For programmed color LED 5 | |
| Green yellow | 90-99 | For programmed color LED 5 | |
| Salmon | 100-109 | For programmed color LED 5 | |
| Turquoise | 110-119 | For programmed color LED 5 | |
| Light Green | 120-129 | For programmed color LED 5 | |
| Orange | 130-139 | For programmed color LED 5 | |
| Straw | 140-149 | For programmed color LED 5 | |
| Lavender | 150-159 | For programmed color LED 5 | |
| Light blue | 160-169 | For programmed color LED 5 | |
| Dark blue | 170-179 | For programmed color LED 5 | |
| Pink | 180-189 | For programmed color LED 5 | |
| Full on | 190-255 | For programmed color LED 5 | |
| 8 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 6 | |
| Green | 20-29 | For programmed color LED 6 | |
| Blue | 30-39 | For programmed color LED 6 | |
| White | 40-49 | For programmed color LED 6 | |
| Yellow | 50-59 | For programmed color LED 6 | |
| Magenta | 60-69 | For programmed color LED 6 | |
| Cyan | 70-79 | For programmed color LED 6 | |
| Dark orange | 80-89 | For programmed color LED 6 | |
| Green yellow | 90-99 | For programmed color LED 6 | |
| Salmon | 100-109 | For programmed color LED 6 | |
| Turquoise | 110-119 | For programmed color LED 6 | |
| Light Green | 120-129 | For programmed color LED 6 | |
| Orange | 130-139 | For programmed color LED 6 | |
| Straw | 140-149 | For programmed color LED 6 | |
| Lavender | 150-159 | For programmed color LED 6 | |
| Light blue | 160-169 | For programmed color LED 6 | |
| Dark blue | 170-179 | For programmed color LED 6 | |
| Pink | 180-189 | For programmed color LED 6 | |
| Full on | 190-255 | For programmed color LED 6 | |
| 9 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 7 | |
| Green | 20-29 | For programmed color LED 7 | |
| Blue | 30-39 | For programmed color LED 7 | |
| White | 40-49 | For programmed color LED 7 | |
| Yellow | 50-59 | For programmed color LED 7 | |
| Magenta | 60-69 | For programmed color LED 7 | |
| Cyan | 70-79 | For programmed color LED 7 | |
| Dark orange | 80-89 | For programmed color LED 7 | |
| Green yellow | 90-99 | For programmed color LED 7 | |
| Salmon | 100-109 | For programmed color LED 7 | |
| Turquoise | 110-119 | For programmed color LED 7 | |
| Light Green | 120-129 | For programmed color LED 7 | |
| Orange | 130-139 | For programmed color LED 7 | |
| Straw | 140-149 | For programmed color LED 7 | |
| Lavender | 150-159 | For programmed color LED 7 | |
| Light blue | 160-169 | For programmed color LED 7 | |
| Dark blue | 170-179 | For programmed color LED 7 | |
| Pink | 180-189 | For programmed color LED 7 | |
| Full on | 190-255 | For programmed color LED 7 | |
| 10 | No function | 0-9 | |
| Red | 10-19 | For programmed color LED 8 | |
| Green | 20-29 | For programmed color LED 8 | |
| Blue | 30-39 | For programmed color LED 8 | |
| White | 40-49 | For programmed color LED 8 | |
| Yellow | 50-59 | For programmed color LED 8 | |
| Magenta | 60-69 | For programmed color LED 8 | |
| Cyan | 70-79 | For programmed color LED 8 | |
| Dark orange | 80-89 | For programmed color LED 8 | |
| Green yellow | 90-99 | For programmed color LED 8 | |
| Salmon | 100-109 | For programmed color LED 8 | |
| Turquoise | 110-119 | For programmed color LED 8 | |
| Light Green | 120-129 | For programmed color LED 8 | |
| Orange | 130-139 | For programmed color LED 8 | |
| Straw | 140-149 | For programmed color LED 8 | |
| Lavender | 150-159 | For programmed color LED 8 | |
| Light blue | 160-169 | For programmed color LED 8 | |
| Dark blue | 170-179 | For programmed color LED 8 | |
| Pink | 180-189 | For programmed color LED 8 | |
| Full on | 190-255 | For programmed color LED 8 | |
| 11 | No function | 0-9 | |
| Auto program 1 | 10-39 | Trigger auto program 1 | |
| Auto program 2 | 40-69 | Trigger auto program 2 | |
| Auto program 3 | 70-99 | Trigger auto program 3 | |
| Auto program 4 | 100-129 | Trigger auto program 4 | |
| Sound program 1 | 130-159 | Trigger sound program 1 | |
| Sound program 2 | 160-189 | Trigger sound program 2 | |
| Sound program 3 | 190-219 | Trigger sound program 3 | |
| Sound program 4 | 220-255 | Trigger sound program 4 | |
| 12 | No function | 0-9 | |
| 1800K | 10-39 | Select a color temperature of 1800K | |
| 2200K | 40-69 | Select a color temperature of 2200K | |
| 2700K | 70-99 | Select a color temperature of 2700K | |
| 3200K | 100-129 | Select a color temperature of 3200K | |
| 4300K | 130-159 | Select a color temperature of 4300K | |
| 5600K | 160-189 | Select a color temperature of 5600K | |
| 6500K | 190-219 | Select a color temperature of 6500K | |
| 8000K | 220-255 | Select a color temperature of 8000K |
32 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Red | 000-255 | Red color Led 1 |
| 2 | Green | 000-255 | Green color Led 1 |
| 3 | Blue | 000-255 | Blue color Led 1 |
| 4 | White | 000-255 | White color Led 1 |
| 5 | Red | 000-255 | Red color Led 2 |
| 6 | Green | 000-255 | Green color Led 2 |
| 7 | Blue | 000-255 | Blue color Led 2 |
| 8 | White | 000-255 | White color Led 2 |
| 9 | Red | 000-255 | Red color Led 3 |
| 10 | Green | 000-255 | Green color Led 3 |
| 11 | Blue | 000-255 | Blue color Led 3 |
| 12 | White | 000-255 | White color Led 3 |
| 13 | Red | 000-255 | Red color Led 4 |
| 14 | Green | 000-255 | Green color Led 4 |
| 15 | Blue | 000-255 | Blue color Led 4 |
| 16 | White | 000-255 | White color Led 4 |
| 17 | Red | 000-255 | Red color Led 5 |
| 18 | Green | 000-255 | Green color Led 5 |
| 19 | Blue | 000-255 | Blue color Led 5 |
| 20 | White | 000-255 | White color Led 5 |
| 21 | Red | 000-255 | Red color Led 6 |
| 22 | Green | 000-255 | Green color Led 6 |
| 23 | Blue | 000-255 | Blue color Led 6 |
| 24 | White | 000-255 | White color Led 6 |
| 25 | Red | 000-255 | Red color Led 7 |
| 26 | Green | 000-255 | Green color Led 7 |
| 27 | Blue | 000-255 | Blue color Led 7 |
| 28 | White | 000-255 | White color Led 7 |
| 29 | Red | 000-255 | Red color Led 8 |
| 30 | Green | 000-255 | Green color Led 8 |
| 31 | Blue | 000-255 | Blue color Led 8 |
| 32 | White | 000-255 | White color Led 8 |
36 CHANNELS
| CHANNEL | FUNCTION | VALUE | DESCRIPTION |
| 1 | Master dimmer | 000-255 | Master dimming function |
| 2 | Strobe | 000-255 | Strobe function from 0 to 100% |
| 3 | Red | 000-255 | Red color Led 1 |
| 4 | Green | 000-255 | Green color Led 1 |
| 5 | Blue | 000-255 | Blue color Led 1 |
| 6 | White | 000-255 | White color Led 1 |
| 7 | Red | 000-255 | Red color Led 2 |
| 8 | Green | 000-255 | Green color Led 2 |
| 9 | Blue | 000-255 | Blue color Led 2 |
| 10 | White | 000-255 | White color Led 2 |
| 11 | Red | 000-255 | Red color Led 3 |
| 12 | Green | 000-255 | Green color Led 3 |
| 13 | Blue | 000-255 | Blue color Led 3 |
| 14 | White | 000-255 | White color Led 3 |
| 15 | Red | 000-255 | Red color Led 4 |
| 16 | Green | 000-255 | Green color Led 4 |
| 17 | Blue | 000-255 | Blue color Led 4 |
| 18 | White | 000-255 | White color Led 4 |
| 19 | Red | 000-255 | Red color Led 5 |
| 20 | Green | 000-255 | Green color Led 5 |
| 21 | Blue | 000-255 | Blue color Led 5 |
| 22 | White | 000-255 | White color Led 5 |
| 23 | Red | 000-255 | Red color Led 6 |
| 24 | Green | 000-255 | Green color Led 6 |
| 25 | Blue | 000-255 | Blue color Led 6 |
| 26 | White | 000-255 | White color Led 6 |
| 27 | Red | 000-255 | Red color Led 7 |
| 28 | Green | 000-255 | Green color Led 7 |
| 29 | Blue | 000-255 | Blue color Led 7 |
| 30 | White | 000-255 | White color Led 7 |
| 31 | Red | 000-255 | Red color Led 8 |
| 32 | Green | 000-255 | Green color Led 8 |
| 33 | Blue | 000-255 | Blue color Led 8 |
| 34 | White | 000-255 | White color Led 8 |
| 35 | No function | 0-9 | |
| Auto program 1 | 10-39 | Trigger auto program 1 | |
| Auto program 2 | 40-69 | Trigger auto program 2 | |
| Auto program 3 | 70-99 | Trigger auto program 3 | |
| Auto program 4 | 100-129 | Trigger auto program 4 | |
| Sound program 1 | 130-159 | Trigger sound program 1 | |
| Sound program 2 | 160-189 | Trigger sound program 2 | |
| Sound program 3 | 190-219 | Trigger sound program 3 | |
| Sound program 4 | 220-255 | Trigger sound program 4 | |
| 36 | No function | 0-9 | |
| 1800K | 10-39 | Select a color temperature of 1800K | |
| 2200K | 40-69 | Select a color temperature of 2200K | |
| 2700K | 70-99 | Select a color temperature of 2700K | |
| 3200K | 100-129 | Select a color temperature of 3200K | |
| 4300K | 130-159 | Select a color temperature of 4300K | |
| 5600K | 160-189 | Select a color temperature of 5600K | |
| 6500K | 190-219 | Select a color temperature of 6500K | |
| 8000K | 220-255 | Select a color temperature of 8000K |
