INSTRUKCJA OBSŁUGI NOVA68 BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartości mi podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaśc żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych ponizej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperatę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i

zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powsłająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

Urządzenie ma wbudowane wyjście zasilania. W zależności od warunków w lokalu kilka urządzeń może być połączonych poprzez wejście i wyjście złącza zasilania. Podłącz w rzędzie maksymalnie cztery jednostki (jeśli używasz zasilania 230V/16A). Użyj zatwierdzonego, trzy-żyłowego kabla o przekroju co najmniej 1.5 mm². Należy przestrzegać instrukcji montażu producenta i oznaczenia kolorami kabla. Nie wyłączaj urządzenia poprzez odkręcanie złącza zasilania, ale użyj włącznika/wyłącznika zasilania lub schuko!

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

UWAGA! Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weż złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

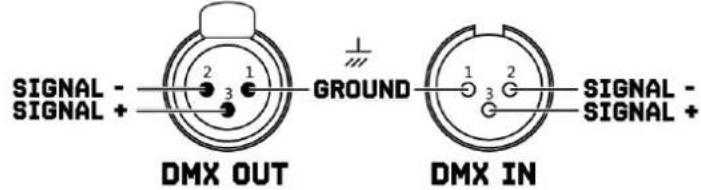

SIGNAL - SIGNAL + DMX OUT GROUND 1 2 3 1 2 SIGNAL - SIGNAL + DMX IN

1 2 3 120 OHM TERMINATOR

CZYSZCZENIE

Nagromadzenie kurzu, brudu i innych cząstek unoszących się w powietrzu zmniejszy moc świetlną urządzenia. Uniemożliwi to również prawidłowe chłodzenie urządzenia, co skróci żywotność urządzenia. Szybkość gromadzenia się zanieczyszczeń będzie się różnić w zależności od czynników środowiskowych, takich jak pył unoszący się w powietrzu, użycie maszyn do dymu, przepływ powietrza z systemów wentylacyjnych itp. Wentylatory chłodzące urządzenia przyspieszą gromadzenie się, a wszelkie cząstki dymu obecne w atmosferze zwiększą tendencję aby brud się załat.

Aby uzyskać najlepszą wydajność i żywotność urządzenia, należy go regularnie sprawdzać i czyścić, gdy tylko pojawią się oznaki gromadzenia się brudu.

Oceniaj środowisko operacyjne za każdym razem, gdy zaczniesz korzystać z urządzenia. W warunkach dużego zapylenia lub zadymienia, sprawdzaj urządzenie po kilku godzinach i sprawdzaj często, czy urządzenie może przyciągnąć brud szybciej, niż się spodziewasz. Sporządź harmonogram czyszczenia, który zapewni, że brud zostanie usunięty, zanim zacznie się gromadzić.

Skorzystaj z następujących wskazówek:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani żadnych innych agresywnych środków.
• Odkurz lub użyj spreżonego powietrza o niskim ciśnieniu, aby usunąć kurz i luźne cząsteczki z powierzchni i otworów wentylacyjnych. Zapobiegaj obracaniu się łopatek wentylacyjnych przed skierowaniem odkurzacza lub strumienia powietrza do wentylatora, lub możesz obracać wentylator zbyt szybko i go uszkodzić.
• Czyść elementy szklane wycierając delikatnie miękką, czystą, niestrzępiącą się szmatką zwilżoną słabym roztworem detergentu. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj tarcia szklanych powierzchni.
• Przed ponownym użyciem należy osuszyć urządzenie miękka, czystą, niestrzępiącą się szmatką lub spreżonym powietrzem pod niskim ciśnieniem.

KONSERWACJA

Ta oprawa jest praktycznie bezobstugowa, ale powinieneś regularnie sprawdzać urządzenie pod kątem aspektów mechanicznych i elektrycznych.

Oceń środowisko pracy i ustal harmonogram inspekcji i czyszczenia zgodnie z poniższymi wytycznymi:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed przystąpieniem do kontroli i czyszczenia.
• Sprawdź, czy wkręty i śruby użyte do montażu urządzenia są dobrze dokręcone i wolne od korozji.
• Sprawdzić obudowę, punkty mocowania i punkty instalacji, nie mogą wykazywać żadnych oznak deformacji, zużycia ani zmęczenia.
• Sprawdź mechanicznie poruszające się części, które nie mogą wykazywać oznak zużycia ani zmeczenia.
• Sprawdź kable zasilania elektrycznego i sygnałowego, nie mogą one wykazywać żadnych uszkodzeń ani zmęczenia.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani innych podobnych produktów.
• Przetrzyj urządzenie i wyczyść szklaną płytkę miękką, czystą, niepozostawiającą włókien ściereczką zwilżoną słabym roztworem czyszczącym. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj pocierania szklanych powierzchni.
• Przed ponownym włączeniem urządzenia osusz urządzenie, złącza i styki miękką, czystą, niestrzępiącą się szmatką lub sprężonym powietrzem o niskim ciśnieniu.

ROZWIAZYWANIE PROBLEMÓW

Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:

OBJAW	MOŻLIWA PRZYCZYNA	SUGEROWANE DZIAŁANIE
Brak odpowiedzi z urządzenia.	Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny.	Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj ośton podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz.
Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler.	Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR.	Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odlącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominąć jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaoticznie.
Błąd po zresetowaniu urządzenia.	Efekt wymaga mechanicznej regulacji.	Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz.
Strumień świetlny odcina się z przerwami.	Urządzenie zbyt gorące.Diody LED uszkodzone.Ustawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości.	Pozwój urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odlącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odlącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby.

CONTROL MENU

MENU			DESCRIPTION
Addr	A001-A512		DMX address
chnd	14ch		DMX channel
	15ch
AUto	1	SP0-31	Speed 0-31 for Auto mode
	4
SLAu	SLA		Auto or M/S mode
SEt	nAst		Auto mode on/ off
	rEST		The default values for rest
	tEst		Self-check function when restart
	PAn		Pan movement orientation
	tILt		Tilt movement orientation
	dISP		Display
InFo	hArd		Hardware version
	SoFt		Software version
	hoUr		Boot time
tEnP			Temperature (The fan works when the LED board reaches 56°C)

DMX CHANNELS

14 CHANNELS

CHANNELS	FUNCTION	VALUE	DESCRIPTION
1	PAN	000-255	Pan Movement
2	TILT	000-255	Tilt Movement
3	SPEED	000-255	Pan/Tilt Speed
4	MASTER DIMMER	000-255	Master Dimmer 0-100%
5	RED	000-255	Red 0-100%
6	GREEN	000-255	Green 0-100%
7	BLUE	000-255	Blue 0-100%
8	WHITE	000-255	White 0-100%
9	STROBE	000-007	Default
		008-063	Strobe Effect
		064-127	Dimming 100-0%
		128-191	Dimming 0-100%
		200-255	Dimming 0-100%/100-0%
10	DIMMER CURVE	000-049	None
		050-099	Linear Dimming 1
		100-149	Linear Dimming 2
		150-199	Linear Dimming 3
		200-255	Linear Dimming 4
11	COLOUR	000-012	No Function
		013-019	Shutter
		013-019	Red
		020-023	Green
		024-027	Blue
		028-031	Fully White
		032-035	Cyan
		036-039	Magenta
		040-043	White 1
		044-047	Yellow
		048-051	Orange
		052-055	Pink
		056-059	Violet
		060-063	Aquamarine
		064-067	Sky Blue
		068-071	White 2
		072-075	Cool White
		076-079	Warm White
		080-083	White 3200K
		084-087	White 2500K
		088-091	Yellow 2
		092-095	Straw
		096-099	Orange 2
		100-103	Light Rose
		104-107	Dark Pink
		108-111	Magenta 2
		112-115	Blue 2
		116-119	Med Blue Green
		120-123	Dark Blue
		124-127	Bright Pink
		128-131	Medium Blue
		132-135	Golden Amber
		136-139	Deep Golden Amber
		140-143	Pale Lavender
		144-147	Apricot
		148-151	Dark Lavender
		152-155	Chocolate
		156-159	Just Blue
		160-163	Surprise Pink
		164-167	Scarlet
		168-171	Surprise Peach
		172-175	Fire
		176-179	English Rose
		180-183	Mauve
		184-187	Bright Blue
		188-191	Alice Blue
		192-195	Rose Indigo
		196-199	Urban Blue
		200-203	Cool Blue
		204-207	Light Salmon
		208-211	Mayan Sun
		212-215	Cherry Rose
		216-219	Flesh Pink
		220-222	Fuchsin
		223-234	51 Colors Continuous Scroll
		235-255	7 Colors fade-in & Fade-out
12	EFFECT	000-009	No Function
		010-019	Built-in Mode 1
		020-039	Built-in Mode 2
		040-059	Built-in Mode 3
		060-119	Built-in Mode 4
		120-139	Auto 1 (Fixed angle)
		140-159	Auto 2 (Fixed angle)
		160-179	Auto 3
		180-199	Auto 4
		200-219	Auto 5
		220-229	Auto 6
		230-239	Auto 7
		240-255	Auto 8
13	EFFECT SPEED	000 - 255	Speed for Built-in Modes and Auto Modes
14	RESET	000-200	None
		201-240	Pan/Tilt Reset
		241-255	None

15 CHANNELS

CHANNELS	FUNCTION	VALUE	DESCRIPTION
1	PAN	000-255	Pan Movement
2	TILT	000-255	Tilt Movement
3	SPEED	000-255	Pan/Tilt Speed
4	MASTER DIMMER	000-255	Master Dimmer 0-100%
5	RED	000-255	Red 0-100%
6	GREEN	000-255	Green 0-100%
7	BLUE	000-255	Blue 0-100%
8	WHITE	000-255	White 0-100%
9	STROBE	000-007	Default
		008-063	Strobe Effect
		064-127	Dimming 100-0%
		128-191	Dimming 0-100%
		200-255	Dimming 0-100%/100-0%
10	COLOUR	000-012	No Function
		013-019	Shutter
		013-019	Red
		020-023	Green
		024-027	Blue
		028-031	Fully White
		032-035	Cyan
		036-039	Magenta
		040-043	White 1
		044-047	Yellow
		048-051	Orange
		052-055	Pink
		056-059	Violet
		060-063	Aquamarine
		064-067	Sky Blue
		068-071	White 2
		072-075	Cool White
		076-079	Warm White
		080-083	White 3200K
		084-087	White 2500K
		088-091	Yellow 2
		092-095	Straw
		096-099	Orange 2
		100-103	Light Rose
		104-107	Dark Pink
		108-111	Magenta 2
		112-115	Blue 2
		116-119	Med Blue Green
		120-123	Dark Blue
		124-127	Bright Pink
		128-131	Medium Blue
		132-135	Golden Amber
		136-139	Deep Golden Amber
		140-143	Pale Lavender
		144-147	Apricot
		148-151	Dark Lavender
		152-155	Chocolate
		156-159	Just Blue
		160-163	Surprise Pink
		164-167	Scarlet
		168-171	Surprise Peach
		172-175	Fire
		176-179	English Rose
		180-183	Mauve
		184-187	Bright Blue
		188-191	Alice Blue
		192-195	Rose Indigo
		196-199	Urban Blue
		200-203	Cool Blue
		204-207	Light Salmon
		208-211	Mayan Sun
		212-215	Cherry Rose
		216-219	Flesh Pink
		220-222	Fuchsin
		223-234	51 Colors Continuous Scroll
		235-255	7 Colors fade-in & Fade-out
11	EFFECT	000-009	No Function
		010-019	Built-in Mode 1
		020-039	Built-in Mode 2
		040-059	Built-in Mode 3
		060-119	Built-in Mode 4
		120-139	Auto 1 (Fixed angle)
		140-159	Auto 2 (Fixed angle)
		160-179	Auto 3
		180-199	Auto 4
		200-219	Auto 5
		220-229	Auto 6
		230-239	Auto 7
		240-255	Auto 8
12	EFFECT SPEED	000 - 255	Speed for Built-in Modes and Auto Modes
13	PAN FINE	000-255	Pan 16Bit Adjustment
14	TILT FINE	000-255	Tilt 16Bit Adjustment
15	RESET	000-200	None
		201-240	Pan/Tilt Reset
		241-255	None
