INSTRUKCJA OBSŁUGI LCB1215IP BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartości mi podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.

- Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaśc żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -20°C do + 45°C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i

zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

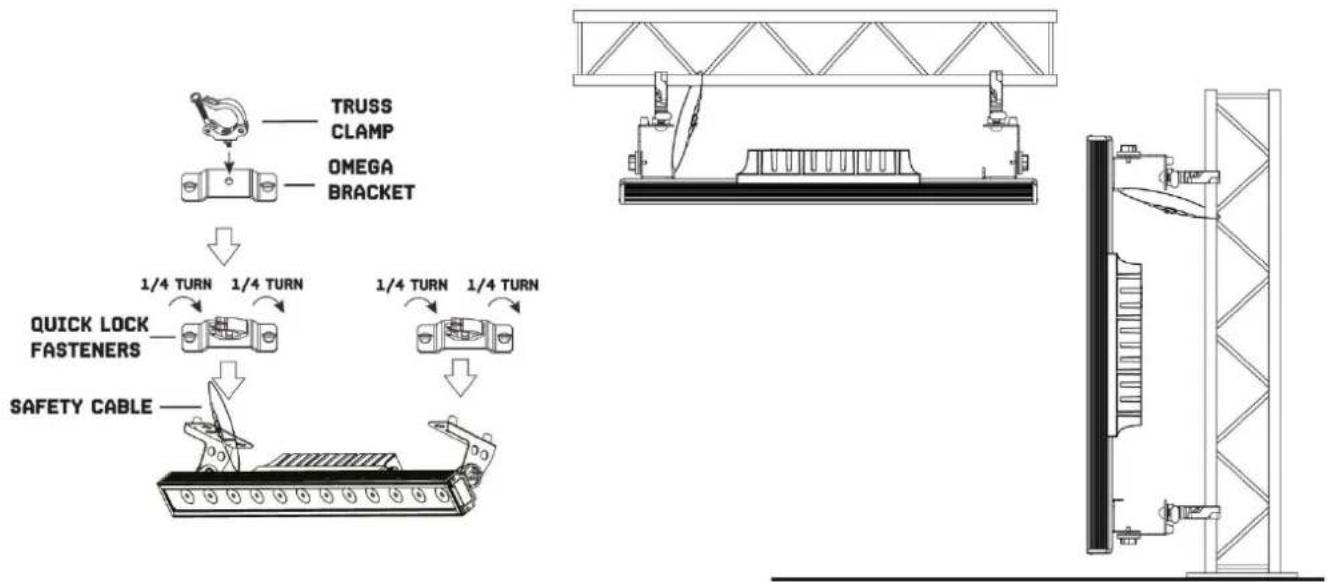

MOCOWANIE

Oprawa powinna być ustawiona na stabilnej i równej powierzchni. Za pomocą elementów mocujących płyty podstawowej, urządzenie można również zamontować do góry nogami do kratownicy, patrz poniższy rysunek. Do zamocowania wymagane są certyfikowane zaciski o prawidłowym obciążeniu roboczym. Zgodnie z rysunkiem, śruby szybkiego blokowania wsporników omega są umieszczane w otworach przewidzianych w płycie podstawy i obracane zgodnie z ruchem wskazówek zegara aż do zablokowania (do zatrzymania). Miejsce montażu musi mieć wystarczającą stabilność i być w stanie utrzymać ciężar 10-krotności wagi urządzenia. Zabezpiecz urządzenie za pomocą linki zabezpieczającej, aby nie spadło.

Podczas wykonywania jakiejkolwiek instalacji należy zawsze przestrzegać europejskich i krajowych wytycznych dotyczących olinowania, wiązarów i wszystkich innych kwestii związanych z bezpieczeństwem. Zawsze pozwól, aby instalacja została sprawdzona przez autoryzowanego dealera!


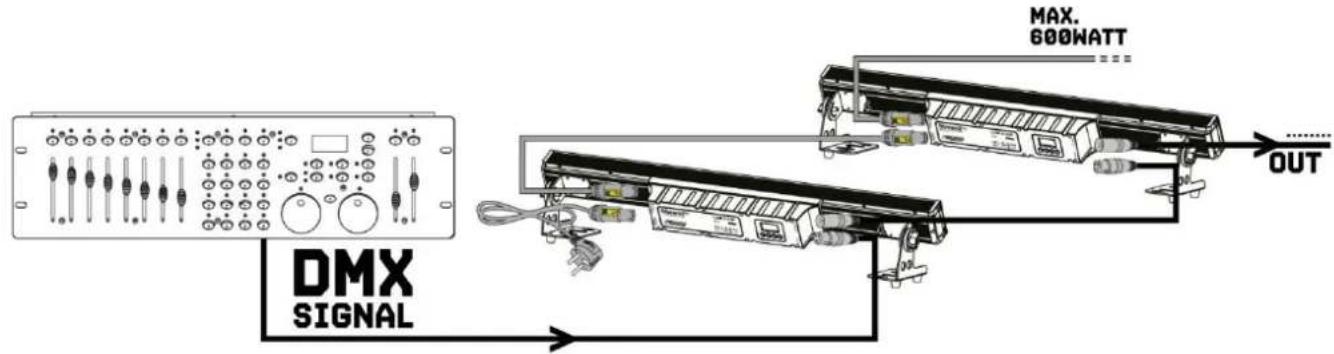

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

DMX SIGNAL MAX. 600WATT OUT

UWAGAI Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weż złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

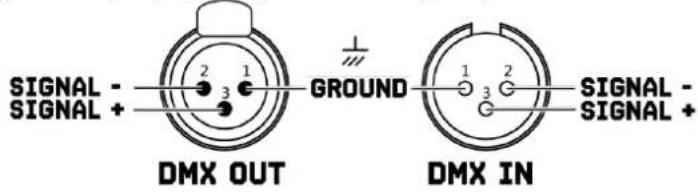

SIGNAL - SIGNAL + DMX OUT GROUND 1 2 3 1 2 3 SIGNAL - SIGNAL + DMX IN

1 2 3 120 OHM TERMINATOR

KONTROLA RDM

Urządzenie może komunikować się za pomocą RDM (Remote Device Management) poprzez DMX512 Artnet. RDM jest dwukierunkowym protokołem komunikacyjnym do użytku w systemach sterowania DMX512, jest to otwarty standard konfiguracji i monitorowania stanu DMX512.

Protokół RDM umożliwia wkładanie pakietów danych do linii DMX512 bez wpływu na istniejące urządzenia nie należące do DMX512. System umożliwia kontrolerowi lub specjalnemu kontrolerowi RDM wysyłanie i odbieranie poleceń z określonych urządzeń.

Funkcja RDM umożliwia na przykład zdalne ustawienie adresu startowego DMX urządzenia. Jest to szczególnie przydatne, gdy urządzenie jest zainstalowane w niedostępnym miejscu. Każde urządzenie posiada RDM UID (unikalny numer idenbyfikacyjny).

KLASA OCHRONY IP65

Urządzenia z klasą ochrony IP65 są pyłoszczelne i całkowicie zabezpieczone przed kontaktem (pierwszy kod). Są również chronione przed wodą rozpryskową pod dowolnym kątem (druga cyfra kodu). Dlatego też to urządzenie może być używane na zewnątrz. Urządzenia są zazwyczaj przeznaczone tylko do użytku tymczasowego (oświetlenie wydarzeń), a nie do stałego użytku na zewnątrz. Określona klasa ochrony nie zawiera stwierdzenia o odporności na warunki pogodowe (odporność na zmieniające się warunki otoczenia, a także na działanie promieni słonecznych i promieni UV). Uszczelnienia i połączenia śrubowe urządzeń muszą być regularnie sprawdzane w celu zapewnienia bezawaryjnej pracy.

KONSERWACJA

Ta oprawa jest praktycznie bezobstugowa, ale powinieneś regularnie sprawdzać urządzenie pod kątem aspektów mechanicznych i elektrycznych.

Oceń środowisko pracy i ustal harmonogram inspekcji i czyszczenia zgodnie z poniższymi wytycznymi:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed przystąpieniem do kontroli i czyszczenia.
• Sprawdź, czy wkręty i śruby użyte do montażu urządzenia są dobrze dokręcone i wolne od korozji.
• Sprawdzić obudowę, punkty mocowania i punkty instalacji, nie mogą wykazywać żadnych oznak deformacji, zużycia ani zmęczenia.
• Sprawdź mechanicznie poruszające się części, które nie mogą wykazywać oznak zużycia ani zmeczenia.
• Sprawdź kable zasilania elektrycznego i sygnałowego, nie mogą one wykazywać żadnych uszkodzeń ani zmęczenia.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani innych podobnych produktów.
• Przetrzyj urządzenie i wyczyść szklaną płytkę miękką, czystą, niepozostawiającą włókien ściereczką zwilżoną słabym roztworem czyszczącym. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj pocierania szklanych powierzchni.
• Przed ponownym włączeniem urządzenia osusz urządzenie, złącza i styki miękką, czystą, niestrzępiącą się szmatką lub spreżonym powietrzem o niskim ciśnieniu.

ROZWIAZYWANIE PROBLEMÓW

Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:

OBJAW	MOŻLIWA PRZYCZYNA	SUGEROWANE DZIAŁANIE
Brak odpowiedzi z urządzenia.	Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny.	Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj ośton podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz.
Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler.	Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR.	Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odlącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominąć jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaotycznie.
Błąd po zresetowaniu urządzenia.	Efekt wymaga mechanicznej regulacji.	Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz.
Strumień świetlny odcina się z przerwami.	Urządzenie zbyt gorące.Diody LED uszkodzone.Ustawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości.	Pozwój urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odlącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odlącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby.

CONTROL MENU

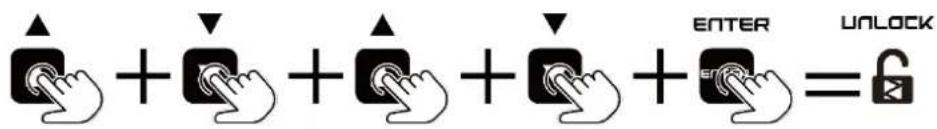

If the display is in standby, unlock it:

ENTER UNLOCK

MENU			DESCRIPTION
MANUAL	Red	000-255	Manual control
	Green	000-255
	Blue	000-255
	White	000-255
	Amber	000-255
	Lime	000-255
	Strobe	00-20
DREAM	Program	001-031	Select desired program
	Speed	000-100	Select desired speed of dream program
	Strobe	00-20	Select desired strobe of dream program
AUTO RUN	FQN	01-99	Select desired auto program
DIMMER	Respon 01		Fixture response immediately on DMX changes
	Respon 02		Fixture response smoothly on DMX changes
DIMMER CURVE	Linear		Dimmer curve linear
	Exp		Dimmer curve exponential
	I. Square		Dimmer curve logarithmic
	S-Curve		Dimmer curve S-shaped
DMX MODE	Address	001-512	DMX address setting
	CH Mode	2Ch	Select desired DMX mode
		6CH1
		6CH2
		8CH
		11CH
		38Ch
		41 Ch
		74 CH
		77CH
SLAVE			Slave mode
LOCK KEY	On		Enable or disable the keylock function
	Off
VERSION	Vx.xx		Software version

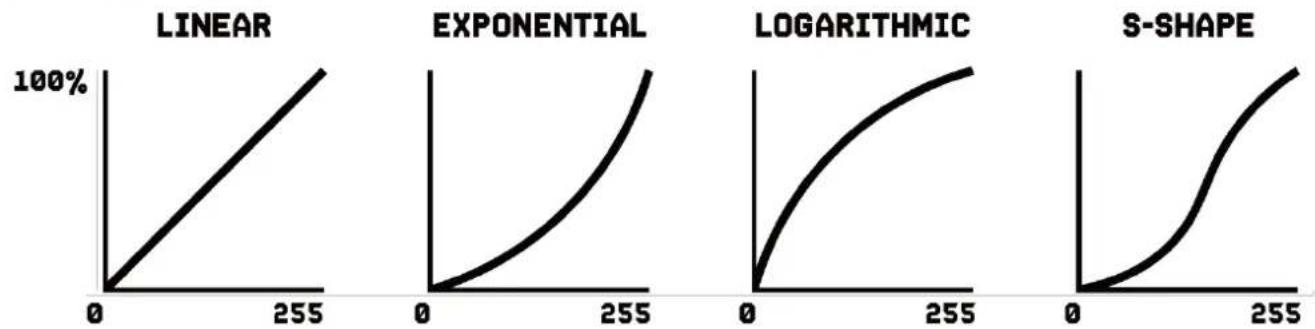

DIMMER CURVE

DMX CHANNELS

2 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Colour macro	000-005	No function
		006-013	Red
		014-021	Amber
		022-029	Yellow warm
		030-037	Yellow
		038-045	Green
		046-053	Turquoise
		054-061	Cyan
		062-069	Blue
		070-077	Lavender
		078-085	Mauve
		086-093	Magenta
		094-101	Pink
		102-109	Warm White
		110-117	White
		118-125	Cold White
		126-128	Colour jumping stop
		129-192	Colour jumping Speed Colour 1-12, from slow to fast
		193-255	Colour fading Speed Colour 1-12, from slow to fast

6 CHANNELS MODE1

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Colour macro	000-005	No function
		006-01	Red
		014-021	Amber
		022-029	Yellow warm
		030-037	Yellow
		038-045	Green
		046-053	Turquoise
		054-061	Cyan
		062-069	Blue
		070-077	Lavender
		078-085	Mauve
		086-093	Magenta
		094-101	Pink
		102-109	Warm White
		110-117	White
		118-125	Cold White
		126-128	Colour jumping stop
		129-192	Colour jumping Speed Colour 1-12, from slow to fast
		193-255	Colour fading Speed Colour 1-12, from slow to fast
4	White (add to ch. 3)	000-255	Dimmer 0-100%
5	Amber (add to ch. 3)	000-255	Dimmer 0-100%
6	Lime (add to ch. 3)	000-255	Dimmer 0-100%

6 CHANNELS MODE2

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Red	000-255	Dimmer 0-100%
2	Green	000-255	Dimmer 0-100%
3	Blue	000-255	Dimmer 0-100%
4	White	000-255	Dimmer 0-100%
5	Amber	000-255	Dimmer 0-100%
6	Lime	000-255	Dimmer 0-100%

8 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-033	Pulse random, slow to fast
		034-056	Ramp up random, slow to fast
		057-079	Ramp down random, slow to fast
		080-102	Random strobe effect, slow to fast
		103-127	Strobe break effect, 5sec to 1sec (very short flash)
		128-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Red	000-255	Dimmer 0-100%
4	Green	000-255	Dimmer 0-100%
5	Blue	000-255	Dimmer 0-100%
6	White	000-255	Dimmer 0-100%
7	Amber	000-255	Dimmer 0-100%
8	Lime	000-255	Dimmer 0-100%

11 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-033	Pulse random, from slow to fast
		034-056	Ramp up random, from slow to fast
		057-079	Ramp down random, from slow to fast
		080-102	Random strobe effect, from slow to fast
		103-127	Strobe break effect, 5sec to 1sec (very short flash)
		128-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Red	000-255	Dimmer 0-100% (override from Colour Macro)
4	Green	000-255	Dimmer 0-100% (override from Colour Macro)
5	Blue	000-255	Dimmer 0-100% (override from Colour Macro)
6	White	000-255	Dimmer 0-100% (override from Colour Macro)
7	Amber	000-255	Dimmer 0-100% (override from Colour Macro)
8	Lime	000-255	Dimmer 0-100% (override from Colour Macro)
9	Colour macro (override RGB)	000-005	No function
		006-013	Red
		014-021	Amber
		022-029	Yellow warm
		030-037	Yellow
		038-045	Green
		046-053	Turquoise
		054-061	Cyan
		062-069	Blue
		070-077	Lavender
		078-085	Mauve
		086-093	Magenta
		094-101	Pink
		102-109	Warm White
		110-117	White
		118-125	Cold White
		126-128	Colour jumping stop
		129-192	Colour jumping Speed Colour 1-12, from slow to fast
		193-255	Colour fading Speed Colour 1- 12, from slow to fast
10	Auto program	000-007	No function
		008-015	Program 1
		016-023	Program 2
		024-031	Program 3
		032-039	Program 4
		040-047	Program 5
		048-055	Program 6
		056-063	Program 7
		064-071	Program 8
		072-079	Program 9
		080-087	Program 10
		088-095	Program 11
		096-103	Program 12
		104-111	Program 13
		112-119	Program 14
10		120-127	Program 15
		128-135	Program 16
		136-143	Program 17
		144-151	Program 18
		152-159	Program 19
		160-167	Program 20
		168-175	Program 21
		176-183	Program 22
		184-191	Program 23
		192-199	Program 24
		200-207	Program 25
		208-215	Program 26
		216-223	Program 27
		224-231	Program 28
		232-239	Program 29
		240-247	Program 30
		248-255	Program 31
11	Speed	000-255	Speed from slow to fast

38 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-033	Pulse random, from slow to fast
		034-056	Ramp up random, from slow to fast
		057-079	Ramp down random, from slow to fast
		080-102	Random strobe effect, from slow to fast
		103-127	Strobe break effect, 5sec to 1sec (very short flash)
		128-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Pixel 1	000-255	Red dimmer 0-100%
4		000-255	Green dimmer 0-100%
5		000-255	Blue dimmer 0-100%
6		000-255	White dimmer 0-100%
7		000-255	Amber dimmer 0-100%
8		000-255	Lime dimmer 0-100%
9	Pixel 2	000-255	Red dimmer 0-100%
10		000-255	Green dimmer 0-100%
11		000-255	Blue dimmer 0-100%
12		000-255	White dimmer 0-100%
13		000-255	Amber dimmer 0-100%
14		000-255	Lime dimmer 0-100%
15	Pixel 3	000-255	Red dimmer 0-100%
16		000-255	Green dimmer 0-100%
17		000-255	Blue dimmer 0-100%
18		000-255	White dimmer 0-100%
19		000-255	Amber dimmer 0-100%
20		000-255	Lime dimmer 0-100%
21	Pixel 4	000-255	Red dimmer 0-100%
22		000-255	Green dimmer 0-100%
23		000-255	Blue dimmer 0-100%
24		000-255	White dimmer 0-100%
25		000-255	Amber dimmer 0-100%
26		000-255	Lime dimmer 0-100%
27	Pixel 5	000-255	Red dimmer 0-100%
28		000-255	Green dimmer 0-100%
29		000-255	Blue dimmer 0-100%
30		000-255	White dimmer 0-100%
31		000-255	Amber dimmer 0-100%
32		000-255	Lime dimmer 0-100%
33	Pixel 6	000-255	Red dimmer 0-100%
34		000-255	Green dimmer 0-100%
35		000-255	Blue dimmer 0-100%
36		000-255	White dimmer 0-100%
37		000-255	Amber dimmer 0-100%
38		000-255	Lime dimmer 0-100%

41 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-033	Pulse random, from slow to fast
		034-056	Ramp up random, from slow to fast
		057-079	Ramp down random, from slow to fast
		080-102	Random strobe effect, from slow to fast
		103-127	Strobe break effect, 5sec to 1sec (very short flash)
		128-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Pixel 1	000-255	Red dimmer 0-100%
4		000-255	Green dimmer 0-100%
5		000-255	Blue dimmer 0-100%
6		000-255	White dimmer 0-100%
7		000-255	Amber dimmer 0-100%
8		000-255	Lime dimmer 0-100%
9	Pixel 2	000-255	Red dimmer 0-100%
10		000-255	Green dimmer 0-100%
11		000-255	Blue dimmer 0-100%
12		000-255	White dimmer 0-100%
13		000-255	Amber dimmer 0-100%
14		000-255	Lime dimmer 0-100%
15	Pixel 3	000-255	Red dimmer 0-100%
16		000-255	Green dimmer 0-100%
17		000-255	Blue dimmer 0-100%
18		000-255	White dimmer 0-100%
19		000-255	Amber dimmer 0-100%
20		000-255	Lime dimmer 0-100%
21	Pixel 4	000-255	Red dimmer 0-100%
22		000-255	Green dimmer 0-100%
23		000-255	Blue dimmer 0-100%
24		000-255	White dimmer 0-100%
25		000-255	Amber dimmer 0-100%
26		000-255	Lime dimmer 0-100%
27	Pixel 5	000-255	Red dimmer 0-100%
28		000-255	Green dimmer 0-100%
29		000-255	Blue dimmer 0-100%
30		000-255	White dimmer 0-100%
31		000-255	Amber dimmer 0-100%
32		000-255	Lime dimmer 0-100%
33	Pixel 6	000-255	Red dimmer 0-100%
34		000-255	Green dimmer 0-100%
35		000-255	Blue dimmer 0-100%
36		000-255	White dimmer 0-100%
37		000-255	Amber dimmer 0-100%
38		000-255	Lime dimmer 0-100%
39	Colour macro (override RGB)	000-005	No function
		006-013	Red
		014-021	Amber
		022-029	Yellow warm
		030-037	Yellow
		038-045	Green
		046-053	Turquoise
		054-061	Cyan
		062-069	Blue
		070-077	Lavender
		078-085	Mauve
		086-093	Magenta
		094-101	Pink
		102-109	Warm White
		110-117	White
		118-125	Cold White
		126-128	Colour jumping stop
		129-192	Colour jumping Speed Colour 1-12, from slow to fast
		193-255	Colour fading Speed Colour 1-12, from slow to fast
40	Auto program	000-007	No function
		008-015	Program 1
		016-023	Program 2
		024-031	Program 3
		032-039	Program 4
		040-047	Program 5
		048-055	Program 6
		056-063	Program 7
		064-071	Program 8
		072-079	Program 9
		080-087	Program 10
		088-095	Program 11
		096-103	Program 12
		104-111	Program 13
40		112-119	Program 14
		120-127	Program 15
		128-135	Program 16
		136-143	Program 17
		144-151	Program 18
		152-159	Program 19
		160-167	Program 20
		168-175	Program 21
		176-183	Program 22
		184-191	Program 23
		192-199	Program 24
		200-207	Program 25
		208-215	Program 26
		216-223	Program 27
		224-231	Program 28
		232-239	Program 29
		240-247	Program 30
		248-255	Program 31
41	Speed	000-255	Speed from slow to fast

74 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-033	Pulse random, from slow to fast
		034-056	Ramp up random, from slow to fast
		057-079	Ramp down random, from slow to fast
		080-102	Random strobe effect, from slow to fast
		103-127	Strobe break effect, 5sec to 1sec (very short flash)
		128-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Pixel 1	000-255	Red dimmer 0-100%
4		000-255	Green dimmer 0-100%
5		000-255	Blue dimmer 0-100%
6		000-255	White dimmer 0-100%
7		000-255	Amber dimmer 0-100%
8		000-255	Lime dimmer 0-100%
9	Pixel 2	000-255	Red dimmer 0-100%
10		000-255	Green dimmer 0-100%
11		000-255	Blue dimmer 0-100%
12		000-255	White dimmer 0-100%
13		000-255	Amber dimmer 0-100%
14		000-255	Lime dimmer 0-100%
15	Pixel 3	000-255	Red dimmer 0-100%
16		000-255	Green dimmer 0-100%
17		000-255	Blue dimmer 0-100%
18		000-255	White dimmer 0-100%
19		000-255	Amber dimmer 0-100%
20		000-255	Lime dimmer 0-100%
21	Pixel 4	000-255	Red dimmer 0-100%
22		000-255	Green dimmer 0-100%
23		000-255	Blue dimmer 0-100%
24		000-255	White dimmer 0-100%
25		000-255	Amber dimmer 0-100%
26		000-255	Lime dimmer 0-100%
27	Pixel 5	000-255	Red dimmer 0-100%
28		000-255	Green dimmer 0-100%
29		000-255	Blue dimmer 0-100%
30		000-255	White dimmer 0-100%
31		000-255	Amber dimmer 0-100%
32		000-255	Lime dimmer 0-100%
33	Pixel 6	000-255	Red dimmer 0-100%
34		000-255	Green dimmer 0-100%
35		000-255	Blue dimmer 0-100%
36		000-255	White dimmer 0-100%
37		000-255	Amber dimmer 0-100%
38		000-255	Lime dimmer 0-100%
39	Pixel 7	000-255	Red dimmer 0-100%
40		000-255	Green dimmer 0-100%
41		000-255	Blue dimmer 0-100%
42		000-255	White dimmer 0-100%
43		000-255	Amber dimmer 0-100%
44		000-255	Lime dimmer 0-100%
45	Pixel 8	000-255	Red dimmer 0-100%
46		000-255	Green dimmer 0-100%
47		000-255	Blue dimmer 0-100%
48		000-255	White dimmer 0-100%
49		000-255	Amber dimmer 0-100%
50		000-255	Lime dimmer 0-100%
51	Pixel 9	000-255	Red dimmer 0-100%
52		000-255	Green dimmer 0-100%
53		000-255	Blue dimmer 0-100%
54		000-255	White dimmer 0-100%
55		000-255	Amber dimmer 0-100%
56		000-255	Lime dimmer 0-100%
57	Pixel 10	000-255	Red dimmer 0-100%
58		000-255	Green dimmer 0-100%
59		000-255	Blue dimmer 0-100%
60		000-255	White dimmer 0-100%
61		000-255	Amber dimmer 0-100%
62		000-255	Lime dimmer 0-100%
63	Pixel 11	000-255	Red dimmer 0-100%
64		000-255	Green dimmer 0-100%
65		000-255	Blue dimmer 0-100%
66		000-255	White dimmer 0-100%
67		000-255	Amber dimmer 0-100%
68		000-255	Lime dimmer 0-100%
69	Pixel 12	000-255	Red dimmer 0-100%
70		000-255	Green dimmer 0-100%
71		000-255	Blue dimmer 0-100%
72		000-255	White dimmer 0-100%
73		000-255	Amber dimmer 0-100%
74		000-255	Lime dimmer 0-100%

77 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimmer	000-255	Master Dimmer 0-100%
2	Strobe	000-005	Strobe open
		006-010	Strobe closed
		011-033	Pulse random, from slow to fast
		034-056	Ramp up random, from slow to fast
		057-079	Ramp down random, from slow to fast
		080-102	Random strobe effect, from slow to fast
		103-127	Strobe break effect, 5sec to 1sec (very short flash)
		128-250	Strobe, from slow to fast 0-20Hz
		251-255	Strobe open
3	Pixel 1	000-255	Red dimmer 0-100%
4		000-255	Green dimmer 0-100%
5		000-255	Blue dimmer 0-100%
6		000-255	White dimmer 0-100%
7		000-255	Amber dimmer 0-100%
8		000-255	Lime dimmer 0-100%
9	Pixel 2	000-255	Red dimmer 0-100%
10		000-255	Green dimmer 0-100%
11		000-255	Blue dimmer 0-100%
12		000-255	White dimmer 0-100%
13		000-255	Amber dimmer 0-100%
14		000-255	Lime dimmer 0-100%
15	Pixel 3	000-255	Red dimmer 0-100%
16		000-255	Green dimmer 0-100%
17		000-255	Blue dimmer 0-100%
18		000-255	White dimmer 0-100%
19		000-255	Amber dimmer 0-100%
20		000-255	Lime dimmer 0-100%
21	Pixel 4	000-255	Red dimmer 0-100%
22		000-255	Green dimmer 0-100%
23		000-255	Blue dimmer 0-100%
24		000-255	White dimmer 0-100%
25		000-255	Amber dimmer 0-100%
26		000-255	Lime dimmer 0-100%
27	Pixel 5	000-255	Red dimmer 0-100%
28		000-255	Green dimmer 0-100%
29		000-255	Blue dimmer 0-100%
30		000-255	White dimmer 0-100%
31		000-255	Amber dimmer 0-100%
32		000-255	Lime dimmer 0-100%
33	Pixel 6	000-255	Red dimmer 0-100%
34		000-255	Green dimmer 0-100%
35		000-255	Blue dimmer 0-100%
36		000-255	White dimmer 0-100%
37		000-255	Amber dimmer 0-100%
38		000-255	Lime dimmer 0-100%
39	Pixel 7	000-255	Red dimmer 0-100%
40		000-255	Green dimmer 0-100%
41		000-255	Blue dimmer 0-100%
42		000-255	White dimmer 0-100%
43		000-255	Amber dimmer 0-100%
44		000-255	Lime dimmer 0-100%
45	Pixel 8	000-255	Red dimmer 0-100%
46		000-255	Green dimmer 0-100%
47		000-255	Blue dimmer 0-100%
48		000-255	White dimmer 0-100%
49		000-255	Amber dimmer 0-100%
50		000-255	Lime dimmer 0-100%
51	Pixel 9	000-255	Red dimmer 0-100%
52		000-255	Green dimmer 0-100%
53		000-255	Blue dimmer 0-100%
54		000-255	White dimmer 0-100%
55		000-255	Amber dimmer 0-100%
56		000-255	Lime dimmer 0-100%
57	Pixel 10	000-255	Red dimmer 0-100%
58		000-255	Green dimmer 0-100%
59		000-255	Blue dimmer 0-100%
60		000-255	White dimmer 0-100%
61		000-255	Amber dimmer 0-100%
62		000-255	Lime dimmer 0-100%
63	Pixel 11	000-255	Red dimmer 0-100%
64		000-255	Green dimmer 0-100%
65		000-255	Blue dimmer 0-100%
66		000-255	White dimmer 0-100%
67		000-255	Amber dimmer 0-100%
68		000-255	Lime dimmer 0-100%
69	Pixel 12	000-255	Red dimmer 0-100%
70		000-255	Green dimmer 0-100%
71		000-255	Blue dimmer 0-100%
72		000-255	White dimmer 0-100%
73		000-255	Amber dimmer 0-100%
74		000-255	Lime dimmer 0-100%
75	Colour macro (override RGB)	000-005	No function
		006-013	Red
		014-021	Amber
		022-029	Yellow warm
		030-037	Yellow
		038-045	Green
		046-053	Turquoise
		054-061	Cyan
		062-069	Blue
75	Colour macro (override RGB)	070-077	Lavender
		078-085	Mauve
		086-093	Magenta
		094-101	Pink
		102-109	Warm White
		110-117	White
		118-125	Cold White
		126-128	Colour jumping stop
		129-192	Colour jumping Speed Colour 1-12, from slow to fast
		193-255	Colour fading Speed Colour 1-12, from slow to fast
76	Auto program	000-007	No function
		008-015	Program 1
		016-023	Program 2
		024-031	Program 3
		032-039	Program 4
		040-047	Program 5
		048-055	Program 6
		056-063	Program 7
		064-071	Program 8
		072-079	Program 9
		080-087	Program 10
		088-095	Program 11
		096-103	Program 12
		104-111	Program 13
		112-119	Program 14
		120-127	Program 15
		128-135	Program 16
		136-143	Program 17
		144-151	Program 18
		152-159	Program 19
		160-167	Program 20
		168-175	Program 21
		176-183	Program 22
		184-191	Program 23
		192-199	Program 24
		200-207	Program 25
		208-215	Program 26
		216-223	Program 27
		224-231	Program 28
		232-239	Program 29
		240-247	Program 30
		248-255	Program 31
77	Speed	000-255	Speed from slow to fast

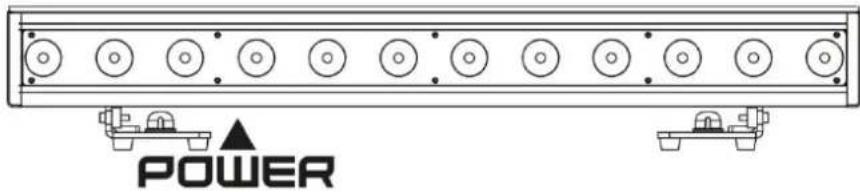

1 2 3 4 5 6 7 8 9 10 11 12

POWER

TECHNICAL SPECIFICATIONS

Rated voltage : 100-240VAC, 50-60Hz, 1.1-2.3A
