INSTRUKCJA OBSŁUGI HAIFS954MCTT HAIER

Instrukcja obsługi płyty indukcyjnej

ENGLISH

EESTI

FRANÇAIS

LIETUVIU

LATVIESU

NEDERLANDS

POLSKI

MODEL / MUDEL / MODÈLE / MODELIS / MODELIS / MODEL / MODEL: HAIFS954MCTT

Dziękujemy za zakup płyty indukcyjne Haler. Przed uzydiam płyty należy dokładnie przeczytać niniejszą instrukcję i przechowywać ją w bezpiecznym miejscu.

aby más z niej skorzystać w przyszłata.

Safety Warnings

Prieš naudodami naują indukcinę kaitlente

Ostrzeżenia dotyczące bezpieczeństwa

Twoje bezpieczeństwo jest dla nas ważne. Proszę przeczytać poniższe informacje przed użyciem kuchenki.

Instalacja

Zagrożenie porażeniem prądem elektrycznym

• Przed przystąpieniem do jakichkolwiek prac lub konserwacji należy odłączyć urządzenie od sieci elektrycznej.
• Podłączenie do dobrego systemu uziemienia jest niezbędne i obowiązkowe.
• Zmiany w domowej instalacji elektrycznej mogą być dokonywane wyłącznie przez wykwalifikowanego elektryka.
• Niezastosowanie się do tej porady może spowodować porażenie prądem lub śmierć.

Ryzyko skaleczenia

• Uważaj - krawędzie paneli są ostre.
• Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

• Przeczytaj uważnie niniejszą instrukcję przed zainstalowaniem lub użyciem tego urządzenia.
• Nigdy nie należy umieszczać żadnych materiałów ani produktów palnych na tym urządzeniu.
• Prosimy o udostępnienie tych informacji osobie odpowiedzialnej za instalację urządzenia, ponieważ może to obniżyć koszty instalacji.

• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją montażu.

• To urządzenie może być prawidłowo zainstalowane i uziemione tylko przez odpowiednio wykwalifikowaną osobę.

• To urządzenie powinno być podłączone do obwodu zawierającego wyłącznik zapewniający pełne odłączenie od źródła zasilania.
• Nieprawidłowy montaż urządzenia może spowodować unieważnienie gwarancji lub roszczeń z tytułu odpowiedzialności.

Obsługa i konserwacja

Zagrożenie porażeniem prądem elektrycznym

- Nie gotuj na zepsutej lub pękniętej płycie kuchennej. Jeśli powierzchnia płyty kuchennej złamie się lub pęknie, natychmiast wyłącz urządzenie za pomocą zasilania sieciowego (wyłącznik ścienny) i skontaktuj się z wykwalifikowanym technikiem.

• Przed czyszczeniem lub konserwacją wyłącz płytę kuchenną przy ścianie.
• Niezastosowanie się do tej porady może spowodować porażenie prądem lub śmierć.

Zagrożenie zdrowia

- To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.

- Jednak osoby z rozrusznikami serca lub innymi implantami elektrycznymi (takimi jak pompy insulinowe) muszą skonsultować się z lekarzem lub producentem implantu przed użyciem tego urządzenia, aby upewnić się, że ich implanty nie będą narażone na działanie pola elektromagnetycznego.

- Niezastosowanie się do tej porady może spowodować śmierć.

Zagrożenie gorącą powierzchnią

• Podczas użytkowania dostępne części tego urządzenia nagrzewają się na tyle, że mogą spowodować oparzenia.
• Nie pozwól, aby Twoje ciało, ubranie lub jakikolwiek przedmiot inny niż odpowiednie naczynia kuchenne stykały się ze szkłem indukcyjnym, dopóki powierzchnia nie ostygnie.
• Metalowe przedmioty, takie jak noże, widelce, łyżki i pokrywki, nie powinny być umieszczane na powierzchni płyty, ponieważ mogą się nagrzać
• Trzymaj z dala od dzieci.
• Uchwyty garnków mogą być gorące w dotyku. Sprawdź, czy uchwyty garnków nie wystają poza inne włączone pola grzejne. Dopilnuj, aby uchwyty były poza zasięgiem dzieci.
• Niezastosowanie się do tej porady może spowodować oparzenia.

Ryzyko skaleczenia

- Ostre jak brzytwa ostrze skrobaka do płyt kuchennych jest odsłonięte, gdy osłona bezpieczeństwa jest schowana. Używaj z najwyższą ostrożnością i zawsze przechowuj bezpiecznie i poza zasięgiem dzieci.

- Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

- Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania. Kipienie powoduje dymienie i tłuste wycieki, które mogą się zapalić.

- Nigdy nie używaj urządzenia jako powierzchni do pracy lub przechowywania.

- Nigdy nie zostawiaj żadnych przedmiotów ani przyborów na urządzeniu.

- W pobliżu urządzenia nie należy umieszczać ani pozostawiać żadnych przedmiotów, które można namagnesować (np. karty kredytowe, karty pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3), ponieważ ich pole elektromagnetyczne może mieć na nie wpływ.

- Nigdy nie używaj urządzenia do ogrzewania lub ogrzewania pomieszczenia.

- Po użyciu zawsze wyłączaj pola grzejne i płytę grzejną zgodnie z opisem w niniejszej instrukcji (tj. za pomocą przycisków dotykowych). Nie należy polegać na funkcji wykrywania naczynia w celu wyłączenia stref gotowania po zdjęciu naczyń.

- Nie pozwalaj dzieciom bawić się urządzeniem, siadać, stać lub wspinać się po nim.

- Nie przechowuj przedmiotów interesujących dla dzieci w szafkach nad urządzeniem. Dzieci wchodzące na płytę kuchenną mogą odnieść poważne obrażenia.

- Nie zostawiaj dzieci samych lub bez opieki w obszarze, w którym jest używane urządzenie.

- Dzieci lub osoby z niepełnosprawnością, która ogranicza ich zdolność do obsługi urządzenia, powinny mieć odpowiedzialną i kompetentną osobę, która poinstruuje je w zakresie jego obsługi. Instruktor powinien mieć pewność, że może używać urządzenia bez zagrożenia dla siebie i swojego otoczenia.

- Nie naprawiaj ani nie wymieniaj żadnej części urządzenia, chyba że jest to wyraźnie zalecane w instrukcji. Wszystkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.

- Nie używaj myjki parowej do czyszczenia płyty grzewczej.

- Nie kładź ani nie upuszczaj ciężkich przedmiotów na płytę kuchenną.

- Nie stawaj na płycie kuchennej.

- Nie używaj garnków z nierównymi krawędziami ani nie przeciągaj naczyń po powierzchni szkła indukcyjnego, ponieważ może to porysować szkło.

- Do czyszczenia płyty kuchennej nie używaj druciaków ani innych szorstkich środków czyszczących, ponieważ mogą one porysować szkło indukcyjne.

- Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.

- Urządzenie jest przeznaczone do użytku domowego oraz do innych podobnych zastosowań, takich jak: - kuchnie dla personelu w sklepach, biurach i innych miejscach pracy; -gospodarstwa; -przez klientów w hotelach, motelach i innych miejscach mieszkalnych; -pensjonatach.

- OSTRZEŻENIE: Urządzenie i jego dostępne części nagrzewają się podczas użytkowania.

Należy uważać, aby nie dotykać elementów grzejnych. Dzieci w wieku poniżej 8 lat nie powinny przebywać w pobliżu urządzenia, chyba że są pod stałym nadzorem.

- Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia ani wiedzy pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługować urządzenie i rozumieją związane z nim zagrożenia.

- Dzieci nie powinny bawić się urządzeniem.
Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.

- OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.

- OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na powierzchniach gotowania.

- Ostrzeżenie: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem, w przypadku powierzchni płyty kuchennej wykonanych z ceramiki szklanej lub podobnego materiału, które chronią części pod napięciem

- Nie należy używać odkurzacza parowego. - Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnika lub niezależnego systemu zdalnego sterowania.

PRZESTROGA: Proces gotowania musi być stale nadzorowany. Krótki proces gotowania musi być stale nadzorowany.

OSTRZEŻENIE: Aby zapobiec przewróceniu się urządzenia, należy zainstalować ten element stabilizujący. Zapoznaj się z instrukcją instalacji.

OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Użycie nieodpowiednich osłon może być przyczyną wypadków.

To urządzenie zawiera uziemienie wyłącznie w celach funkcjonalnych.

Gratulujemy zakupu nowej płyty indukcyjnej.

Zalecamy poświęcenie trochę czasu na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni zrozumieć, jak prawidłowo ją zainstalować i obsługiwać. Aby zainstalować, przeczytaj sekcję dotyczącą instalacji.

Przed użyciem przeczytaj uważnie wszystkie instrukcje dotyczące bezpieczeństwa i zachowaj niniejszą instrukcję obsługi / instalacji do wykorzystania w przyszłości.

Przegląd produktów

Widok z góry

5 2 - 3 6 1 - 4 7 8

1. Strefa 2000 W, boost do 2600W
   2.Strefa 1500 W, boost do 2000W
2. Strefa 2000 W, boost do 2600W
   4.Strefa 1500 W, boost do 2000W
   5.Strefa 2300 W, boost 3000W
   6.Strefa Flex, 2800 W boost 3500W
   7.Płyta szklana
   8.Panel sterowania

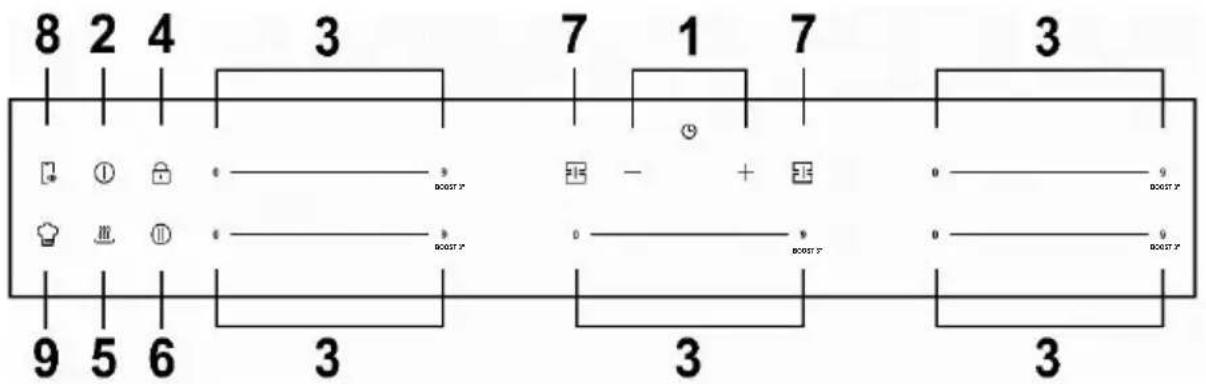

Panel sterowania

8 2 4 3 7 1 7 3 9 5 6 3 3 3

1. Przycisk minutnika
2. Kontrola WŁ./WYŁ.
3. Przycisk regulacji mocy/funkcji wzmacniacza
4. Przycisk blokady
5. Funkcja utrzymywania ciepła
6. Przycisk funkcji pauzy
7. Strefa Flex
8. Przycisk WiFi
9. Przycisk bezpośredniego gotowania

Słowo o gotowaniu indukcyjnym

Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Działa na zasadzie wibracji elektromagnetycznych, generując ciepło bezpośrednio w garnku, a nie pośrednio poprzez ogrzewanie szklanej powierzchni. Szkło nagrzewa się tylko dlatego, że oddziałuje na nie gorąca patelnia.

obwód magnetyczny płyta ze szkła ceramicznego grzałka indukcyjna prądy indukowane

Przed użyciem nowej płyty indukcyjnej

• Przeczytaj ten przewodnik, zwracając szczególnie uwagę na sekcję „Ostrzeżenia dotyczące bezpieczeństwa”.
• Usuń wszelkie folie ochronne, które mogą nadal znajdować się na Twojej płycie indukcyjnej.

Korzystanie z przycisków dotykowych

• Elementy sterujące reaguja na dotyk, więc nie musisz naciskać.
  • Użyj opuszka palca, a nie jego czubka.
• Za każdym razem, gdy zostanie zarejestrowany dotyk, usłyszysz sygnał dźwiękowy.
• Upewnij się, że elementy sterujące są zawsze czyste, suche i nie zakrywają ich żadne przedmioty (np. przybory kuchenne lub ściereczka). Nawet cienka warstwa wody może utrudnić obsługę elementów sterujących.

Wybór odpowiedniego naczynia

- Używaj wyłącznie naczyń z dnem przystosowanym do gotowania indukcyjnego. Poszukaj symbolu indukcji na opakowaniu lub na dnie naczynia.

• Możesz sprawdzić, czy Twoje naczynie jest odpowiednie, przeprowadzając test magnesu. Przesuń magnes w kierunku podstawy naczynia. Jeśli zostanie przyciągnięty, patelnia nadaje się do indukcji.

• Jeśli nie masz magnesu:

• Wlej trochę wody do naczynia, które chcesz sprawdzić.

• Jeśli na wyświetlaczu nie miga =, a woda się nagrzewa, naczynie jest odpowiednie.

- Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i naczynia ceramiczne.

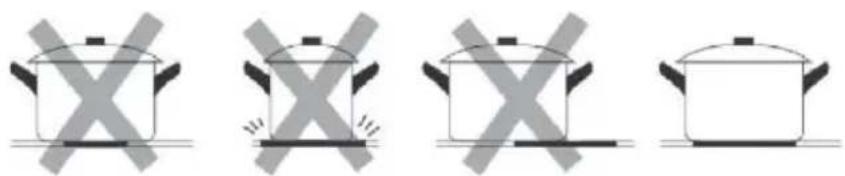

Nie używaj naczyń z nierównymi krawędziami lub zakrzywionym dnem.

Upewnij się, że podstawa patelni jest gładka, płasko przylega do szyby i ma taki sam rozmiar jak strefa gotowania. Używaj naczyń o średnicy równej wymiarowi grafiki wybranej strefy. Używając nieco szerszego naczynia, energia zużyta zostanie z maksymalną wydajnością. Jeśli używasz mniejszych naczyń, wydajność może być mniejsza niż oczekiwana. Zawsze wyśrodkuj patelnię na strefie gotowania.

Zawsze zdejmuj patelnie z płyty indukcyjnej - nie przesuwaj, bo mogą porysować szkło.

Pola grzejne są maksymalnie ograniczone, automatycznie dostosowują się do średnicy naczynia. Jednak dno tego naczynia musi mieć minimalną średnicę odpowiednią dla danej strefy gotowania. Aby uzyskać najlepszą wydajność płyty, należy umieścić patelnię na środku strefy gotowania.

Średnica dna naczyń indukcyjnych

Strefa gotowania	Minimum (mm)
1, 2, 3, 4(180mm)	120
5 (280mm)	180

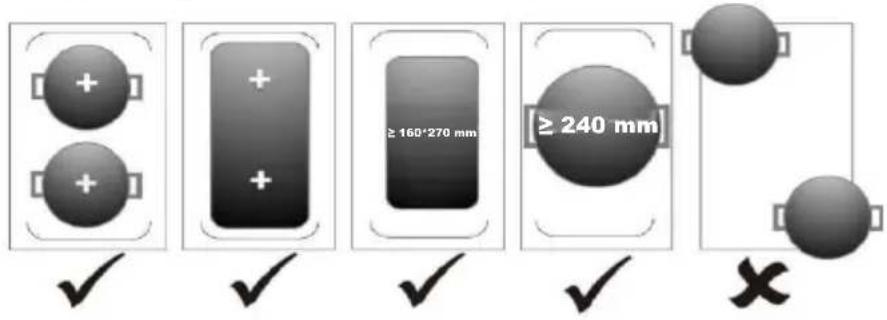

Strefa Flex	240 lub 160*270

Powyższe może się różnic w zależności od jakości używanego naczynia.

Korzystanie z płyty indukcyjnej

Aby rozpocząć gotowanie

1. Dotknij przycisku WŁ./WYŁ.

Po włączeniu rozlegnie się pojedynczy sygnał dźwiękowy, a na wszystkich wyświetlaczach pojawi się „-” lub „—”, co oznacza, że płyta indukcyjna przeszła w stan czuwania.

1. Umieść odpowiednią patelnię na strefie gotowania, której chcesz użyć.

- Upewnij się, że dno naczynia i powierzchnia strefy gotowania są czyste i suche.

1. Ustaw poziom mocy, dotykając suwaka lub przesuwając wzdłuż kontrolki „-”, lub po prostu dotykając dowolnego punktu „-”.

a. Jeśli nie ustawisz mocy w ciągu 1 minuty, płyta indukcyjna wyłączy się automatycznie. Konieczne będzie ponowne rozpoczęcie od kroku 1.
b. Podczas gotowania można w dowolnym momencie zmienić moc grzania.
c. Jeśli przesuniesz wzdłuż „—”, moc będzie się zmieniać od etapu 1 do etapu 9.

Jeśli wyświetlacz miga na przemian z ustawieniem mocy grzania

To znaczy że:

• nie ustawiłeś naczynia na właściwej strefie gotowania lub
• naczynie, którego używasz, nie nadaje się do gotowania indukcyjnego lub
• naczynie jest za małe lub nieprawidłowo wyśrodkowane w strefie gotowania.

Grzanie nie rozpocznie się, jeśli w strefie gotowania nie ma odpowiedniego naczynia.

Wyświetlacz wyłączy się automatycznie po 1 minucie, jeśli nie zostanie na nim umieszczony odpowiedni garnek.

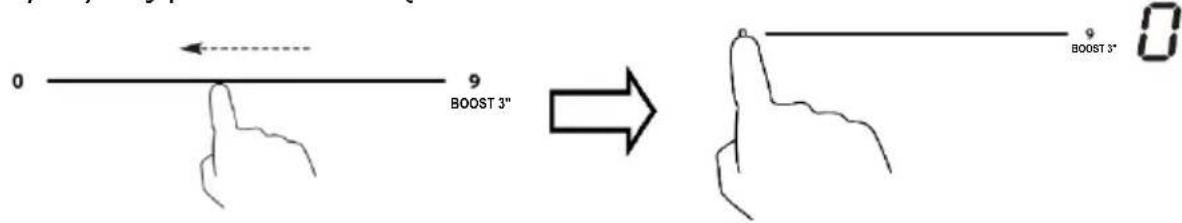

Po zakończeniu gotowania

1. Wyłącz strefę grzejną, przesuwając wzdłuż znaku „-” w lewo, a następnie przytrzymaj przez 1 sekundę.

Upewnij się, że wyświetlacz zasilania pokazuje „0”, a następnie „H”.

0 ———— 9 0 następnie 0 ———— 9 H BOOST 3" BOOST 3"

1. Wyłącz całą płytę grzejną, dotykając przycisku WŁ./WYŁ.

2. Uważaj na gorące powierzchnie

„H” wskaże, która strefa gotowania jest gorąca. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Można go również wykorzystać jako funkcję oszczędzania energii, jeśli chcesz podgrzać kolejne patelnie, użyj jeszcze gorącej płyty.

W przypadku przerwy w zasilaniu, gdy świeci się litera „H”, należy uważać, aby nie dotykać powierzchni grzewczej, nawet jeśli litera „H” nie będzie już wyświetlana po przywróceniu zasilania.

Korzystanie z zarządzania energią

Za pomocą zarządzania energią można ustawić całkowitą moc na 2,5 kW/3,0 kW/4,5 kW/6,5 kW i 7,4 kW. Domyślnym ustawieniem mocy całkowitej jest maksymalny poziom mocy.

Ustawianie całkowitego poziomu mocy zgodnie z wymaganiami

1. Upewnij się, że płyta grzejna jest wyłączona.

Uwaga: zarządzanie energią można ustawić tylko wtedy, gdy płyta kuchenna jest wyłączona.

1. Dotknij przycisku „Funkcja pauzy” i przytrzymaj przez 5 sekund. Możesz usłyszeć jeden sygnał dźwiękowy brzęczyka.

1. Po usłyszeniu sygnału naciśnij jednocześnie przyciski „+” i „-” i przytrzymaj przez 3 sekundy, wskaźnik minutnika pokaże migający poprzedni całkowity poziom mocy, np. '2.5'. Ponownie dotknij i przytrzymaj „+” i „-” przez 1 sekundę, aby przełączyć na inny poziom mocy, na przykład 3.0. Gdy zacznie migać żądana moc, dotknij przycisku „Funkcja pauzy” i przytrzymaj przez 5 sekund. Brzęczyk zadzwoni 10 razy. Oznacza to, że zakończyłeś ustawienie.

1. Po kroku 2 musisz dotknąć „+” i „-” w ciągu 3 sekund po usłyszeniu sygnału dźwiękowego. W przeciwnym razie będziesz musiał ponownie rozpocząć od kroku 2.
2. Po zakończeniu ustawiania poczekaj do końca 10 sygnałów dźwiękowych. W tym czasie nie dotykaj żadnego przycisku. W przeciwnym razie ustawienie będzie nieprawidłowe.

Zasady zarządzania Zasilaniem

Jeśli całkowita moc przekracza ograniczenie 2,5 kW, 3,0 kW, 4,5 kW, 6,5 kW, 7,4 kW (w zależności od ustawionego poziomu), nie można zwiększyć stopnia mocy żadnej strefy.

Jeśli go zwiększysz, płyta kuchenna wyda 3 sygnały dźwiękowe, a wskaźnik pokaże migające „Pn”. Dlatego musisz zmniejszyć stopień mocy innych stref, zanim zwiększysz moc strefy celu.

Zarządzanie zasilaniem

• Strefy gotowania są podzielone na dwie grupy. Każda grupa ma maksymalne obciążenie elektryczne wynoszące 3600 W.
• Ograniczenie zmniejsza moc do poziomu pozostałych stref gotowania w tej samej grupie.
• Wyświetlacz ustawień podgrzewania zredukowanych stref zmienia się pomiędzy dwoma poziomami.

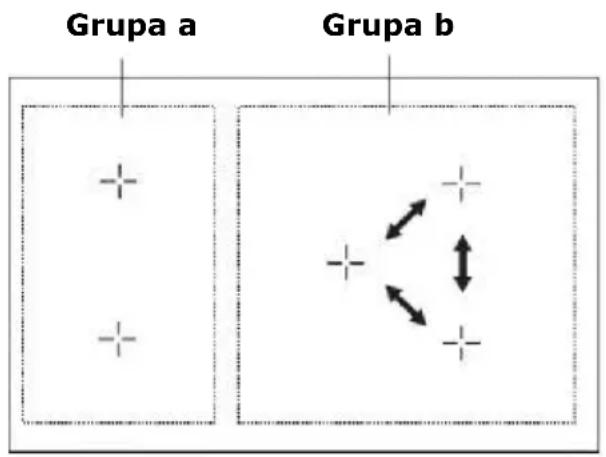

Grupa a Grupa b

W Grupie a obie strefy mogą pracować jednocześnie na poziomie 9, bo łącznie mają 3500 W.

W Grupie b, jeśli działają 3 strefy, maksymalny poziom mocy, jaki może osiągnąć każda strefa, wynosi 7. Jeśli chcesz, aby jedna ze stref Grupy b pracowała na najwyższym poziomie mocy, możesz włączyć maksymalnie 2 strefy. Poziom mocy pierwszej płyty grzewczej zostanie automatycznie obniżony po osiągnięciu ograniczenia mocy.

Bezpośrednie gotowanie

Najpierw pobierz aplikację hOn i zainstaluj na urządzeniu przenośnym. Następnie zarejestruj swoją płytę indukcyjną.

Włącz płytę, dotknij przycisku WiFi i przytrzymaj przez 3 sekundy, na płycie wyświetli się komunikat „rr”, a kontrolka WiFi zacznie migać, po czym możesz rozpocząć rejestrację. Gdy moduł WiFi pomyślnie połączy się z routerem, kontrolka WiFi będzie świecić przez cały czas. W przeciwnym razie kontrolka WiFi będzie nadal migać. Bezpośrednie gotowanie

Jak ustawić

Ustaw procedurę bezpośredniego gotowania w aplikacji hOn i wyślij polecenie do płyty grzewczej. Usłyszysz dwa sygnały dźwiękowe i kropka na wyświetlaczu minutnika zacznie migać. Następnie dotknij przycisku Gotowanie bezpośrednie, usłyszysz jeden sygnał dźwiękowy, a kropka na wyświetlaczu minutnika zostanie ustawiona na stałe. Płyta będzie działać zgodnie z ustawieniami w aplikacji, a wybrane strefy pokażą „A”. W aplikacji będziesz mieć dostęp do 15 przepisów kulinarnych wspomaganych wraz z kilkoma funkcjami specjalnymi: Utrzymuj ciepło, Topienie, Gotowanie, Gotowanie na wolnym ogniu i Smażenie.

Uwaga:

Jest specjalny przypadek. Jeśli wszystkie kontrolki stref zgasły po ustawieniu przepisów kulinarnych w aplikacji, przed dotknięciem przycisku Gotowanie bezpośrednie należy dotknąć przycisku Wł./Wył. Gdy zgasną wszystkie kontrolki, w ciągu 10 minut musisz zakończyć ustawianie przepisu kulinarnego. W przeciwnym razie będziesz musiał podłączyć router i ponownie ustawić recepturę.

a. PARAMETRY SIECI BEZPRZEWODOWEJ

Technologia	Wi-Fi	BLE
Standard	802.11 b/g/n	v4.2 BR/EDR &BLE
Pasmo(-a) częstotliwości [MHz]	2400 ~ 2500	2400 ~ 2500
Moc maksymalna [mW]	100	8

b. INFORMACJE O PRODUKCIE DOT. URZĄDZEŃ SIECIOWYCH

Informacje o produkcie dot. urządzeń sieciowych
Pobór mocy piekarnika w trybie czuwania w sieci, jeśli wszystkie przewodowe porty sieciowe są podłączone i włączone są wszystkie porty sieci bezprzewodowej:	Nie dotyczy
Sposób aktywowania portu sieci bezprzewodowej:	Aby aktywować WiFi, naciśnij przycisk WiFi przez 3 sekundy
Sposób dezaktywowania portu sieci bezprzewodowej:	Aby dezaktywować WiFi, naciśnij przycisk WiFi przez 3 sekundy

Korzystanie z Boost

Boost to funkcja polegająca na tym, że jedna strefa osiąga większą moc w ciągu jednej sekundy i trwa 5 minut. W ten sposób możesz uzyskać mocniejsze i szybsze gotowanie.

Korzystanie z funkcji Boost, aby uzyskać większą

moc

1. Dotknij przycisku panelu sterowania, który chcesz wzmocnić, a następnie przytrzymaj „b” przez 3 sekundy. Na wyświetlaczu mocy pojawi się „P”, co oznacza, że strefa jest wzmacnlana.

第12页

1. Moc Boost będzie trwać 5 minut, po czym strefa powróci do stopnia mocy „9”.

BOKF27

1. Jeśli chcesz anulować wzmocnienie w ciągu tych 5 minut, naciśnij dwukrotnie przycisk „B”. Strefa grzewcza powróci do stopnia mocy „9”. Lub przesuń wzdłuż „-” do lewego punktu, strefa grzewcza powróci do wybranego poziomu mocy.

WORT P

lub

Ograniczenia podczas używania

Pięć stref podzielono na dwie grupy. Jeśli korzystasz z funkcji Boost, upewnij się, że w każdej grupie działają jednocześnie tylko dwie strefy.

Jeśli użyjesz funkcji Boost w jednej strefie po lewej lub prawej stronie, druga strefa po tej samej stronie powinna działać na poziomie mocy 5 lub poniżej i nie będzie można jej dodać po osiągnięciu ograniczenia mocy, chyba że ręcznie wyłączysz funkcję Boost.

Jeśli użyjesz funkcji Boost w strefle centralnej w Gruple b, może ona zakończyć się automatycznie i zmniejszyć poziom mocy, gdy dodasz poziom mocy w innej strefie i osiągniesz ograniczenie mocy.

Grupo a Grupo b

Korzystanie z funkcji Utrzymuj ciepło

Utrzymuj ciepło to funkcja, dzięki której jedna strefa pracuje przy niższej mocy, aby zapewnić stabilną temperaturę.

Korzystanie z funkcji Utrzymuj ciepło, aby uzyskać stabilną temperaturę

1. Dotknij suwaka strefy grzewczej, którą chcesz utrzymać ciepła, a następnie dotknij przycisku Utrzymuj ciepło , wskaźnik strefy gotowania wyświetli „A”.

1. Jeśli chcesz anulować funkcję Utrzymuj ciepło, dotknij suwaka strefy grzewczej, a następnie dotknij przycisku strefa grzewcza powróci do stopnia mocy „0”.

Korzystanie z funkcji pauzy

Funkcji pauzy można użyć w dowolnym momencie podczas gotowania. Pozwala na zatrzymanie płyty indukcyjnej i powrót do niej.

1. Upewnij się, że strefa gotowania działa.
2. Dotknąć przycisku Funkcja pauzy, wskaźnik strefy gotowania pokaże „II”.

Wówczas działanie płyty kuchennej zostanie wyłączone w zakresie wszystkich stref gotowania z wyjątkiem klawiszy Pauza, Włącz/Wyłącz i Blokuj.

1. Aby anulować stan pauzy, dotknij przycisku Funkcja pauzy, wówczas strefa gotowania przejdzie do ustawionego wcześniej stopnia mocy.

0 ———— 9 11 → Ⓤ → 0 ———— 9 6

Strefa Flex

• Obszar ten może być używany jako pojedyncza strefa lub jako dwie różne strefy, w zależności od potrzeb gotowania w dowolnym momencie.
• Elastyczny obszar składa się z dwóch niezależnych grzałek, które mogą być kontrolowane oddzielnie.
• Waźne: Upewnij się, że naczynia do gotowania są ustawione centralnie na pojedynczej strefie gotowania. W przypadku dużych garnków, owalnych, prostokątnych i podłużnych patelni upewnij się, że naczynia są umieszczane centralnie na strefie gotowania, pokrywając oba łączenia.

Przykłady dobrego i złego rozmieszczenia naczyń:

Jako jedna duża strefa

1. Dotknij suwaka strefy grzewczej (po lewej stronie), którą chcesz włączyć w strefie Flex, a następnie dotknij przycisku Strefa Flex, aby aktywować elastyczny obszar jako jedną dużą strefę; zaświeci się wskaźnik następnego przycisku.

BOOST 3"

1. Dotknij suwaka wzdłuż kontrolki „-” lub po prostu dotknij dowolnego punktu „-”, aby wyregulować poziom mocy.

Jako dwie niezależne strefy

1. Jeżeli chcesz anulować strefę Flex, dotknij ponownie suwak strefy grzewczej, a następnie dotknij przycisku Strefa Flex, wskaźnik obok przycisku Strefa Flex zniknie.

• Można zablokować elementy sterujące, aby zapobiec niezamierzonemu użyciu (np. przypadkowemu włączeniu przez dzieci pół grzejnych).
• Gdy elementy sterujące są zablokowane, wszystkie elementy sterujące z wyjątkiem sterowania WŁ./WYŁ. są wyłączone.

Aby zablokować sterowanie

Przytrzymaj przycisk blokady. Wskaźnik minutnika pokaże „Lo”.

Aby odblokować sterowanie

1. Upewnij się, że płyta indukcyjna jest włączona.
2. Dotknij i przytrzymaj przycisk blokady klawiatury przez 3 sekundy.
3. Możesz teraz zacząć korzystać z płyty indukcyjnej.

Gdy płyta znajduje się w trybie blokady, wszystkie elementy sterujące są wyłączone z wyjątkiem WŁ./WYŁ. W sytuacji awaryjnej zawsze możesz wyłączyć płytę indukcyjną za pomocą przycisku WŁ./WYŁ., ale przy następnej operacji należy najpierw odblokować płytę.

Ochrona przed przegrzaniem

Wyposażony w czujnik temperatury może monitorować temperaturę wewnątrz płyty indukcyjnej. Gdy wykrywana jest nadmierna temperatura, płyta indukcyjna automatycznie zatrzyma pracę.

Ochrona przed rozlaniem

Ochrona przed rozlaniem jest funkcją bezpieczeństwa. Płyta wyłącza się automatycznie w ciągu 10 sekund, jeśli woda dopływa do panelu sterowania, a brzęczyk wydaje sygnał dźwiękowy przez 1 sekundę.

Wykrywanie małych przedmiotów

W przypadku pozostawienia na płycie naczynia nieodpowiedniego rozmiaru lub niemagnetycznego naczynia (np. aluminium) lub innego małego przedmiotu (np. noża, widelca, klucza), płyta automatycznie przechodzi w stan czuwania po 1 minucie. Wentylator będzie utrzymywał gotowanie na płycie indukcyjnej jeszcze przez 1 minutę.

Ochrona przed automatycznym wyłączeniem

Automatyczne wyłączanie to funkcja zabezpieczająca Twojej płyty indukcyjnej. Wyłącza się automatycznie, jeśli kiedykolwiek zapomnisz wyłączyć gotowanie. W poniższej tabeli przedstawiono domyślne czasy pracy dla różnych poziomów mocy:

Poziom mocy	1	2	3	4	5	6	7	8	9	A	II
Domyślny licznik czasu pracy (godzina)	8	8	8	4	4	4	2	2	2	2	2

Po zdjęciu garnka płyta indukcyjna może natychmiast przerwać ogrzewanie, a płyta automatycznie wyłączy się po 2 minutach.

Osoby z rozrusznikiem serca powinny skonsultować się z lekarzem przed użyciem tego urządzenia.

Użycie minutnika

Możesz użyć minutnika na dwa różne sposoby:

• Możesz go używać jako regulatora czasu. W takim przypadku minutnik nie wyłączyć żadnej strefy grzejnej po upływie ustawionego czasu.
• Możesz ustawić go tak, aby wyłączało jedno pole grzejne po upływie ustawionego czasu.
• Możesz ustawić minutnik na maksymalnie 99 minut

Używanie minutnika jako regulatora czasu

Jeśli nie wybierasz żadnej strefy grzejnej

1. Upewnij się, że płyta grzejna jest włączona. Uwaga: regulatora czasu możesz używać nawet wtedy, gdy nie wybierasz żadnej strefy gotowania.

2. Dotknij „-” lub „+” na pokrętle minutnika, wskaźnik regulatora czasu zacznie migać, a na wyświetlaczu minutnika pojawi się „00”.

3. Ustaw czas, dotykając przycisku „-” lub „+”.

Wskazówka: Dotknij raz przycisku „-” lub „+”, aby zmniejszyć lub zwiększyć o 1 minutę.

Przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 10 minut.

Jeśli czas ustawienia przekroczy 99 minut, licznik czasu automatycznie powróci do 0 minut.

1. Anuluj czas, dotykając minutnika i przewijając w dół do „0”.

30 + ⇌ - 00 + ⇌ - - - +

1. Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast.

Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund.

$$ \div 3 6 \div + $$

1. Brzęczyk włączy się przez 30 sekund, a wskaźnik minutnika pokaże „- -” po zakończeniu ustawiania czasu.

Ustawienie minutnika w celu wyłączenia jednej strefy gotowania

Strefy gotowania ustawione dla tej funkcji:

1. Przesunięcie suwaka strefy grzewczej, dla której chcesz ustawić minutnik.

1. Dotknij „-” lub „+” na pokrętle minutnika, wskaźnik regulatora czasu zacznie migać, a na wyświetlaczu minutnika pojawi się „00”.

- 00 +

1. Ustaw czas, dotykając przycisku „-” lub „+”.

Wskazówka: Dotknij raz przycisku „-” lub „+”, aby zmniejszyć lub zwiększyć o 1 minutę.

Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 10 minut.

Jeśli czas ustawienia przekroczy 99 minut, licznik czasu automatycznie powróci do 0 minut.

1. Aby anulować licznik czasu, dotknij suwaka pokrętła wyboru, a następnie dotknij „-” lub „+” „Minutnika”. Minutnik zostanie anulowany, a na wyświetlaczu minut pojawi się „00”, a następnie „- - ”.

a 300071 ⇒ 30 + → - 00 + → - -- +

1. Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast.

Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund.

$$ - \div 3 6 \div + $$

UWAGA: Czerwona kropka obok wskaźnika poziomu mocy zaświeci się, wskazując wybraną strefę.

0 ———— 9 —————— 6 —————— 0 ———— 9 —————— H —————— BOOST 3"

1. Po wygaśnięciu minutnika gotowania odpowiednia strefa gotowania zostanie automatycznie wyłączona i pokaże „H”.

Inne pola grzejne będą nadal działać, jeśli zostały wcześniej włączone.

Ustawienie minutnika w celu wyłączenia więcej niż jednej strefy grzejnej

1. Jeśli używasz tej funkcji do więcej niż jednej strefy grzewczej, wskaźnik minutnika pokaże najkrótszy czas.

(np. czas ustawienia strefy #1 2 minuty, czas ustawienia strefy #2 5 minut, wskaźnik minutnika pokazuje „2”.)

UWAGA: Migająca czerwona kropka obok wskaźnika poziomu mocy oznacza, że wskaźnik minutnika pokazuje czas strefy grzewczej.

Jeśli chcesz sprawdzić ustawiony czas innej strefy grzewczej, dotknij raz suwaka strefy grzewczej. Minutnik wskaże ustawiony czas.

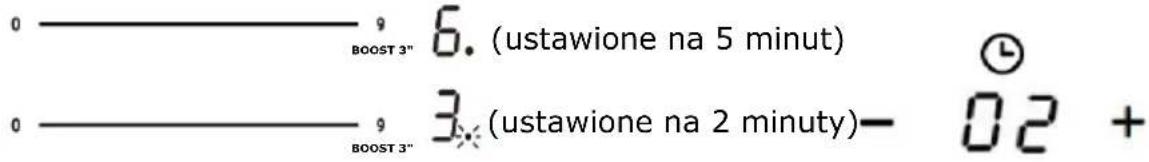

0 ———— 9 BOOST 3" 6. (ustawione na 5 minut) 0 ———— 9 BOOST 3" 3. (ustawione na 2 minuty) - ② 02 +

1. Po upływie czasu gotowania odpowiednia strefa grzewcza zostanie automatycznie wyłączona i wyświetli się „H”.

UWAGA: Jeśli chcesz zmienić czas po ustawieniu minutnika, musisz zacząć od kroku 1

Pielęgnacja i czyszczenie

Co?	W jaki sposób?	Ważne!
Codzienne zabrudzenia na szkle (odciski palców, ślady, plamy po jedeniu lub plamy na szkle nie od cukru)	1. Wyłącz zasilanie płyty grzewczej.2. Zastosuj środek do czyszczenia płyt kuchennych, gdy szkło jest jeszcze ciepłe (ale nie gorące!)3. Opłucz i wytrzyj do sucha czystą szmatką lub ręcznikiem papierowym.4. Włącz ponownie zasilanie płyty grzejnej.	Gdy zasilanie płyty grzejnej jest wyłączone, wskaźnik „gorącej powierzchni” nie pojawia się, ale strefa gotowania może być nadal gorąca! Zachowaj szczególną ostrożność.Mocne zmywaki, niektóre nylonowe czyściki i żrące / ścierne środki czyszczące mogą zarysować szkło. Zawsze czytaj etykietę, aby sprawdzić, czy twój środek czyszczący lub czyścik jest odpowiedni.Nigdy nie zostawiaj pozostałości środków czyszczących na płycie kuchennej: szkło może się popłamić.
Kipi, topi się i gorące słodkie płyny rozlewają się po szkle	Usuń je natychmiast za pomocą szpatułki, noża do palet lub skrobaka z żyletką odpowiedniego do kuchenek ze szkła indukcyjnego, ale uważaj na gorące powierzchnie stref gotowania:1. Wyłącz płytę grzejną przy ścianie.2. Trzymaj ostrze lub naczynie pod kątem 30° i zdrap zabrudzenie lub rozlej płyn na chłodny obszar płyty kuchennej.3. Wyczyść zabrudzenie lub zbierz rozlany płyn ściereczką do naczyń lub ręcznikiem papierowym.4. Wykonaj czynności od 2 do 4 z części „Codzienne zabrudzenie szkła” powyżej.	Jak najszybciej usuwaj plamy pozostawione przez roztopione i słodkie jedzenie lub wycieki. Pozostawione na szkle do ostygnięcia mogą być trudne do usunięcia lub nawet trwale uszkodzić szklaną powierzchnię.Ryzyko skaleczenia: kiedy osłona bezpieczeństwa jest schowana, ostrze skrobaka jest ostre jak brzytwa. Używaj z najwyższą ostrożnością i zawsze przechowuj bezpiecznie i poza zasięgiem dzieci.
Przecieki na dotykowe elementy sterujące	1. Wyłącz zasilanie płyty grzewczej.2. Wytrzyj rozlany płyn szmatką3. Przetrzyj obszar dotykowy czystą wilgotną gąbką lub szmatką.4. Wytrzyj obszar całkowicie do sucha ręcznikiem papierowym.5. Włącz ponownie zasilanie płyty grzejnej.	• Płyta może wydawać sygnał dźwiękowy i wyłącać się, a przyciski dotykowe mogą nie działać, gdy jest na nich płyn. Przed ponownym włączeniem płyty upewnij się, że obszar sterowania dotykowego został wytarty do sucha.

Wskazówki i porady

Problem	Potencjalne przyczyny	Co robić
Nie można włączyć płyty indukcyjnej.	Brak prądu.	Upewnij się, że płyta indukcyjna jest podłączona do zasilania i włączona. Sprawdź, czy w Twoim domu lub okolicy nie ma przerwy w dostawie prądu. Jeśli sprawdziłeś wszystko, a problem nadal występuje, wezwij wykwalifikowanego technika.
Przyciski dotykowe nie reagują.	Elementy sterujące są zablokowane.	Odblokuj przyciski. Instrukcje znajdują się w sekcji „Korzystanie z płyty indukcyjnej”.
Sterowanie dotykowe jest trudne w obsłudze.	Na elementach sterujących może znajdować się niewielka warstwa wody lub możesz dotykać elementów sterujących czubkiem palca.	Upewnij się, że obszar sterowania dotykowego jest suchy i dotykaj elementów sterujących opuszkiem palca.
Szyba jest porysowana.	Naczynia o szorstkich krawędziach.Użyto nieodpowiedniej szorującej szmatki lub środków czyszczących.	Używaj naczyń z płaskim i gładkim dnem. Zobacz „Wybór odpowiedniego naczynia”.Zobacz „Pielęgnacja i czyszczenie”.
Niektóre patelnie wydają trzaski lub klikii.	Może to być spowodowane konstrukcją naczynia (warstwy różnych metali wibrują w różny sposób).	Jest to normalne w przypadku naczyń kuchennych i nie oznacza usterki.
Płyta indukcyjna wydaje ciche brzęczenie, gdy jest używana na wysokim poziomie mocy.	Jest to spowodowane technologią gotowania indukcyjnego.	Jest to normalne, ale hałas powinien się wyciszyć lub całkowicie zniknąć po zmniejszeniu mocy grzania.
Hałas wentylatora dochodzi z płyty indukcyjnej.	Włączyć się wentylator chłodzący wbudowany w płytę indukcyjną, aby zapobiec przegrzaniu elektroniki. Może nadal działać nawet po wyłączeniu płyty indukcyjnej.	Jest to normalne i nie wymaga żadnych działań.Nie wyłączać zasilania płyty indukcyjnej przy ścianie podczas pracy wentylatora.
Naczynia nie nagrzewają się i nie pojawiają się na wyświetlaczu.	Płyta indukcyjna nie może wykryć naczynia, ponieważ nie nadaje się do gotowania indukcyjnego.Płyta indukcyjna nie może wykryć naczynia, ponieważ jest za małe dla pola grzejnego lub nie jest odpowiednio wyśrodkowane na nim.	Używaj naczyń odpowiednich do gotowania indukcyjnego. Zobacz rozdział „Wybór odpowiedniego naczynia”.Wyśrodkuj patelnię i upewnij się, że jej podstawa odpowiada wielkości strefy gotowania.
Płyta indukcyjna lub strefa grzejna niespodziewanie się wyłączyły, rozlega się sygnał dźwiękowy i wyświetla się kod błędu (zwykle na przemian z jedną lub dwiemacyframi na wyświetlaczu zegara gotowania).	Usterka techniczna.	Proszę zanotuj litery i cyfry błędów, wyłącz zasilanie płyty indukcyjnej na ścianie i skontaktuj się z wykwalifikowanym technikiem.

Wyświetlanie i kontrola awarii

W przypadku wystąpienia nieprawidłowości płyta indukcyjna automatycznie przejdzie w stan ochronny i wyświetli odpowiednie kody ochronne:

Problem	Potencjalne przyczyny	Co robić
F3/F4	Awaria czujnika temperatury grzałki indukcyjnej	Prosimy o kontakt z dostawcą.
F9/FA	Awaria czujnika temperatury IGBT.	Prosimy o kontakt z dostawcą.
E1/E2	Nieprawidłowe napięcie zasilania	Sprawdź, czy zasilanie jest normalne.Włącz urządzenie po tym jak zasilanie wróci do normy.
E3	Wysoka temperatura czujnika temperatury cewki indukcyjnej	Prosimy o kontakt z dostawcą.
E5	Wysoka temperatura czujnika temperatury IGBT	Uruchom ponownie po ostygnięciu płyty.

Powyższe to ocena i badanie typowych awarii.

Aby uniknąć zagrożeń i uszkodzenia płyty indukcyjnej, nie należy samodzielnie demontować urządzenia.

Specyfikacja techniczna

Płyta do gotowania	HAIFS954MCTT
Strefy gotowania	5 stref
Napięcie zasilania	220-240 V~, 50-60 HZ
Zainstalowana moc elektryczna	2,5kw: 2250-2750 W lub3,0kw: 2700-3300 W lub4,5 kW: 4050-4950 W lub6,5 kW: 5850-7150 W lub7,4kw: 6600-7400 W
Rozmiar produktu dł. x szer. x wys.(mm)	900X520X60
Wymiary zabudowy A x B (mm)	870X490

Waga i wymiary są przybliżone. Ponieważ nieustannie dążymy do ulepszania naszych produktów, możemy zmienić specyfikacje i projekty bez wcześniejjszego powiadomienia.

Instalacja

Dobór sprzętu instalacyjnego

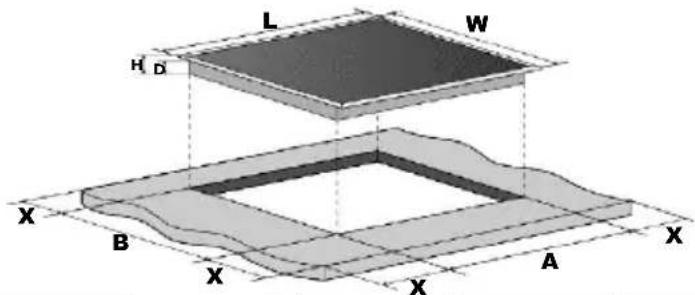

Wytnij powierzchnię roboczą zgodnie z wymiarami pokazanymi na rysunku. W celu instalacji i użytkowania wokół otworu należy zachować co najmniej 5 cm wolnej przestrzeni.

Upewnij się, że grubość blatu wynosi co najmniej 30 mm. Wybierz żaroodporny materiał blatu, aby uniknąć większych odkształceń spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano niżej:

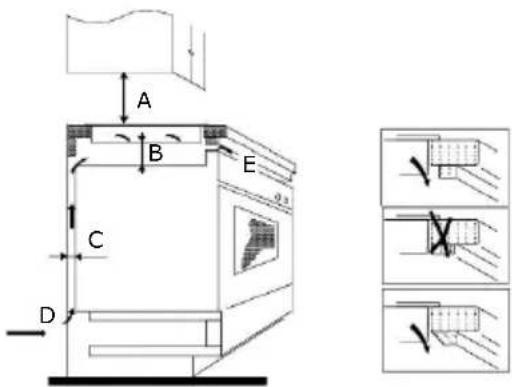

W każdym przypadku upewnij się, że płyta indukcyjna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane. Upewnij się, że płyta indukcyjna jest w dobrym stanie. Jak pokazano niżej

Uwaga: Bezpieczna odległość między płytą grzejną a szafką nad płytą powinna wynosić co najmniej 760 mm.

A B E C D 0.3

A (mm)	B (mm)	C (mm)	D	E
760	50 mini	20 mini	Wlot powietrza	Wylot powietrza 5 mm

Przed zainstalowaniem płyty upewnij się, że

- powierzchnia robocza jest kwadratowa i równa, a żadne elementy konstrukcyjne nie kolidują z wymaganiami dotyczącymi miejsca

- powierzchnia robocza jest wykonana z materiału żaroodpornego

- jeśli płyta jest zamontowana nad piekarnikiem, piekarnik ma wbudowany wentylator chłodzący

- instalacja będzie spełniać wszystkie wymagania dotyczące prześwitu oraz obowiązujące normy i przepisy

- Odpowiedni odłącznik zapewniający całkowite odłączenie od sieci zasilającej jest wbudowany w stałe okablowanie, zamontowany i umieszczony zgodnie z lokalnymi zasadami i przepisami dotyczącymi okablowania.

Wyłącznik musi być zatwierdzonego typu i zapewniać 3 mm szczelinę powietrzną separacji styków na wszystkich biegunach (lub we wszystkich aktywnych przewodach [fazowych], jeśli lokalne przepisy dotyczące okablowania dopuszczają taką zmienność wymagań)

- Wyłącznik izolacyjny będzie łatwo dostępny dla klienta po zainstalowaniu płyty grzejnej

- W razie wątpliwości dotyczących instalacji należy skonsultować się z lokalnymi władzami budowlanymi i przepisami

- Używasz odpornych na ciepło i łatwych do czyszczenia wykończeń (takich jak płytki ceramiczne) na powierzchniach ścian otaczających płytę kuchenną.

Po zainstalowaniu płyty upewnij się, że

• kabel zasilający nie jest dostępny przez drzwi szafki lub szuflady
• zapewniony jest odpowiedni dopływ świeżego powietrza z zewnątrz szafki do podstawy płyty
• jeśli płyta jest zamontowana nad szufladą lub szafką, pod podstawą płyty instalowana jest bariera termiczna
• odłącznik jest łatwo dostępny dla klienta

Przed umieszczeniem uchwytów mocujących

Urządzenie należy ustawić na stabilnej, gładkiej powierzchni (skorzystaj z opakowania). Nie wolno wywierać siły na elementy sterujące wystające z płyty.

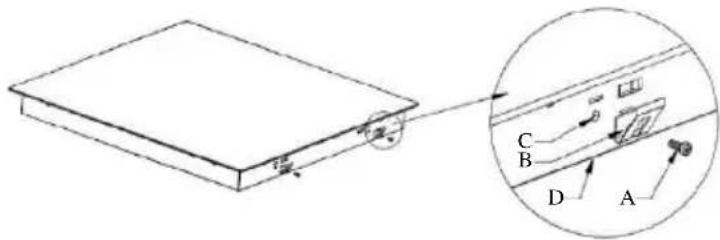

Regulacja położenia wspornika

Po zamontowaniu zamocuj płytę do blatu roboczego za pomocą 4 wsporników przykręconych do dolnej obudowy płyty (patrz rysunek).

A	B	C	D
Śruba	Wspornik	Otwór na śrubę	Dolna część obudowy

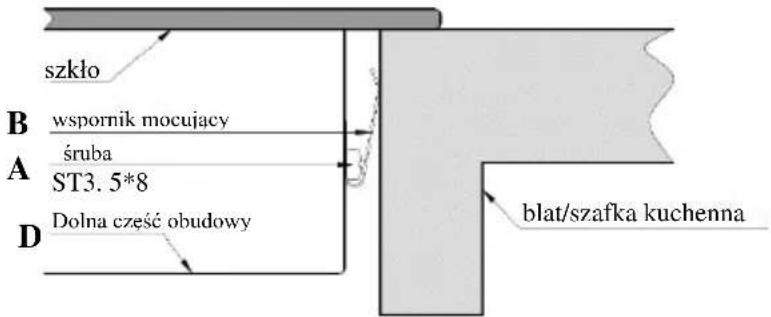

szkło B wspornik mocujący śruba A ST3. 5*8 D Dolna część obudowy blat/szafka kuchenna

Uwagi

1. Indukcyjna płyta grzejna musi być zainstalowana przez wykwalifikowany personel lub techników. Mamy profesjonalistów do Twojej dyspozycji. Nigdy nie przeprowadzaj operacji samodzielnie.
2. Płyta nie może być instalowana bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką lub suszarką do ubrań, ponieważ wilgoć może uszkodzić elektronikę płyty

3. Indukcyjną płytę grzejną należy zainstalować w taki sposób, aby zapewnić lepsze promieniowanie cieplne i zwiększyć jej niezawodność.

4. Ściana i indukowana strefa grzewcza nad powierzchnią stołu powinny wytrzymać ciepło.

5. Aby uniknąć uszkodzeń, warstwa i klej muszą być odporne na ciepło.

Podłączanie płyty do zasilania sieciowego

Płyta ta może być podłączona do zasilania sieciowego wyłącznie przez odpowiednio wykwalifikowaną osobę.

Przed podłączeniem płyty do zasilania sieciowego należy sprawdzić, czy:

1. instalacja elektryczna w domu jest dostosowana do mocy pobieranej przez płytę grzejną.
2. napięcie odpowiada wartości podanej na tabliczce znamionowej
3. odcinki kabla zasilającego mogą wytrzymać obciążenie podane na tabliczce znamionowej. Do podłączenia płyty do zasilania sieciowego nie należy używać adapterów, reduktorów ani rozgałęźników, ponieważ mogą one spowodować przegrzanie i pożar.

Kabel zasilający nie może dotykać żadnych gorących części i musi być umieszczony tak, aby jego temperatura w żadnym miejscu nie przekraczała 75°C.

Sprawdź u elektryka, czy instalacja elektryczna w domu jest odpowiednia bez zmian. Wszelkie zmiany mogą być dokonywane wyłącznie przez wykwalifikowanego elektryka.

Zasilanie należy podłączyć zgodnie z odpowiednią normą lub wyłącznikiem jednobiegunowym. Sposób połączenia przedstawiono poniżej.

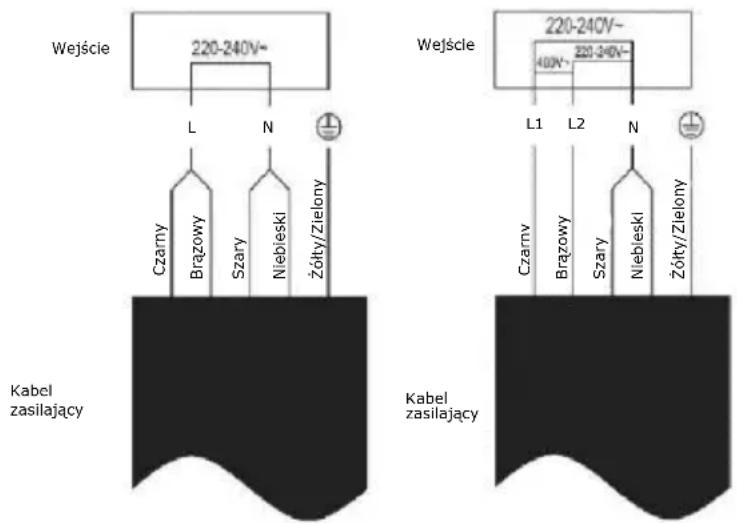

Wejście 220-240V~ L N + Czarny Brazowy Szary Niebieski Żółty/Zielony Kabel zasilający Wejście 220-240V~ 400V~ L1 L2 N + Czarny Brazowy Szary Niebieski Żółty/Zielony Kabel zasilający

• Jeśli kabel jest uszkodzony lub wymaga wymiany, czynność tę musi wykonać agent posprzedażowy przy użyciu odpowiednich narzędzi, aby uniknąć wypadków.
• Jeśli urządzenie jest podłączane bezpośrednio do sieci, należy zainstalować wyłącznik wielobiegunowy z minimalnym rozwarciem styków wynoszącym 3 mm.
• Instalator musi upewnić się, że wykonano prawidłowe połączenie elektryczne oraz że jest ono zgodne z przepisami bezpieczeństwa.
• Przewód nie może być zgięty ani ściśnięty.
• Przewód musi być regularnie sprawdzany i wymieniany wyłącznie przez upoważnionych techników.

To urządzenie ma oznaczenie zgodne z Europejską Dyrektywą 2012/19/UE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera substancje zanieczyszczające (które mogą wywierać negatywny wpływ na środowisko) oraz elementy podstawowe (które nadają się do ponownego wykorzystania). Ważne jest właściwe przetwarzanie zużytego sprzętu elektrycznego i elektronicznego w celu prawidłowego usunięcia i utylizacji wszystkich substancji zanieczyszczających oraz odzyskania pozostałych materiałów. Każdy może odegrać ważną rolę w zadbaniu o to, by zużyty sprzęt elektryczny i elektroniczny nie zagrażał środowisku. Zasadnicze znaczenie ma przestrzeganie kilku podstawowych zasad:

-Zużytego sprzętu elektrycznego i elektronicznego nie należy traktować jak odpadów z gospodarstwa domowego; -Zużyty sprzęt elektryczny i elektroniczny powinien być odwożony do wyznaczonych punktów zbiórki odpadów zarządzanych przez radę miasta lub zarejestrowaną firmę. W wielu krajach organizowane są lokalne zbiórki dużego zużytego sprzętu elektrycznego i elektronicznego. Po zakupie nowego urządzenia, stare można oddać dostawcy, który musi je bezpłatnie przyjąć w ramach wymiany, jeśli to urządzenie jest podobnego typu i ma takie same funkcje jak urządzenie zakupione.

Informacje o produkcie dotyczące domowych elektrycznych płyt grzejnych zgodne z rozporządzeniem Komisji (UE) nr 66/2014
		Ustawianie	Symbol	Wartość	Jednostka
Identyfikacja modelu				HAIFS954MCTT
Rodzaj płyty:				Płyta elektryczna
Liczba stref gotowania i/lub obszarów	strefy			1
	obszary			4
Technologia grzewcza (indukcyjne pola grzejne i pola grzejne, promiennikowe pola grzejne, płyty pełne)	Indukcyjne pola grzejne			X
	Indukcyjne strefy gotowania			X
	promienne strefy gotowania
	Płyty pełne
W przypadku okrągłych pół grzejnych lub obszarów: średnica powierzchni użytkowej przypadająca na elektryczną strefę grzejną, zaokrąglona do najbliższych 5 mm		Tylny lewy	∅	-	cm
		Tylny centralny	∅	-	cm
		Tylny prawy	∅	-	cm
		Lewy centralny	∅	-	cm
		Środkowy centralny	∅	28,0	cm
		Prawy centralny	∅	-	cm
		Przedni lewy	∅	-	cm
		Przedni centralny	∅	-	cm
		Przedni prawy	∅	-	cm
W przypadku nieokrągłych stref gotowania lub obszarów: długość i szerokość powierzchni użytkowej przypadającej na elektrycznie podgrzewaną strefę lub obszar gotowania, zaokrąglone do najbliższych 5 mm		Tylny lewy	LW	20,020,0	cm
		Tylny centralny	LW	-	cm
		Tylny prawy	LW	20,020,0	cm
	Lewy centralny	LW	-	cm
	Środkowy centralny	LW	-	cm
	Prawy centralny	LW	-	cm
	Przedni lewy	LW	20,020,0	cm
	Przedni centralny	LW	-	cm
	Przedni prawy	LW	20,020,0	cm
Zużycie energii dla strefy gotowania lub obszaru w przeliczeniu na kg	Tylny lewy	Gotowanie elektryczne EC	186,5	Wh/kg
	Tylny centralny	Gotowanie elektryczne EC	-	Wh/kg
	Tylny prawy	Gotowanie elektryczne EC	187,3	Wh/kg
	Lewy centralny	Gotowanie elektryczne EC	-	Wh/kg
	Środkowy centralny	Gotowanie elektryczne EC	186,6	Wh/kg
	Prawy centralny	Gotowanie elektryczne EC	-	Wh/kg
	Przedni lewy	Gotowanie elektryczne EC	187,3	Wh/kg
	Przedni centralny	Gotowanie elektryczne EC	-	Wh/kg
	Przedni prawy	Gotowanie elektryczne EC	186,5	Wh/kg
Zużycie energii przez płytę w przeliczeniu na kg		Płyta elektryczna EC	186,8	Wh/kg
Zastosowana norma: EN 60350-2 Elektryczny sprzęt do gotowania do użytku domowego - Część 2: Płyty - Metody pomiaru wydajności
Sugestie dotyczące oszczędzania energii:Aby uzyskać najlepszą wydajność płyty, należy umieścić patelnię na środku strefy gotowania.Używanie pokrywy skraca czas gotowania i oszczędza energię poprzez zatrzymywanie ciepła.Zminimalizuj ilość płynu lub tłuszczu, aby skrócić czas gotowania.Rozpocznij gotowanie na wysokim poziomie i zmniejsz ustawienie, gdy potrawa się rozgrzeje.Używaj naczyń o średnicy równej wymiarowi grafiki wybranej strefy.
