LIETOŠANAS INSTRUKCIJA HAIFS954MCTT HAIER

Indukcijas plits virsmas lietošanas instrukcija

Drošības brīdinājumi

Jūsu drošība mums ir svarīga. Lūdzu, izlasiet šo informāciju pirms plīts virsmas lietošanas.

Uzstādīšana

Elektriskās strāvas trieciena risks

• Pirms jebkādu darbu vai apkopes veikšanas atvienojiet ierīci no elektrotīkla.
• Svarīgs un obligāts ir savienojums ar labu elektroinstalācijas zemējuma sistēmu.
• Mājas elektroinstalācijas sistēmas izmaiņas drīkst veikt tikai kvalificēts elektriķis.
• Šī padoma neievērošanas iespējamais rezultāts ir elektrības izraisīta trauma vai nāve.

Sagriešanās risks

• Uzmanieties — panela malas ir asas.
• Rīkojieties piesardzīgi, lai neizraisītu traumas un nesagrieztos.

Svarīgi drošības norādījumi

• Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet šos norādījumus.
• Nekad uz šīs ierīces nedrīkst novietot uzliesmojošus materiālu vai produktus.
• Lūdzu, nodrošiniet šīs informācijas pieejamību personai, kura atbild par ierīces uzstādīšanu, jo tādējādi var samazināt uzstādīšanas izmaksas.

• Lai izvairitos no apdraudējuma, šī ierīce jāuzstāda atbilstoši šiem uzstādīšanas norādījumiem.

• Šo ierīci drīkst pareizi uzstādīt un iezemēt tikai atbilstoši kvalificēta persona.

• Šī ierīce ir jāsavieno ar kēdi, kurā ir iebūvēts izolācijas slēdzis, kas nodrošina pilnīgu atvienošanu no elektropadeves.
• Ja ierīce netiek pareizi uzstādīta, var tikt anulētas garantijas vai atbildības prasības.

Ekspluatācija un apkope Elektriskās strāvas trieciena risks

• Negatavojiet ēdienu uz saplīsušas vai saplaisājušas plīts virsmas. Ja plīts virsma saplīst vai saplaisā, nekavējoties atslēdziet ierīci no strāvas padeves (sienas slēdža) un sazinieties ar kvalificētu tehniķi.
• Pirms tīrīšanas un apkopes atslēdziet plīts virsmu pie sienas.
• Šī padoma neievērošanas iespējamais rezultāts ir elektrības izraisīta trauma vai nāve.

Apdraudējums veselībai

- Šī ierīce atbilst elektromagnētiskās drošības standartiem.

- Tomēr personām ar sirds elektrokardiostimulatoriem vai citiem elektriskiem implantiem (piemēram, insulīna sūkņiem) pirms šīs ierīces lietošanas ir jākonsultējas ar ārstu vai implantu ražotāju, lai pārliecinātos, vai elektromagnētiskais lauks neietekmēs viņu implantus.

- Šī padoma neievērošanas iespējamais rezultāts ir letāla trauma.

Karstas virsmas bīstamība

• Lietošanas laikā šīs ierīces pieejamās daļas sakarst pietiekami, lai apdedzinātos.
• Neļaujiet saskarties ar indukcijas stiklu ķermenim, apģērbam vai citiem priekšmetiem, izņemot piemērotus virtuves piederumus, pirms virsma ir atdzisusi.
• Uz plīts virsmas nedrīkst novietot metāla priekšmetus, piemēram, nažus, dakšiņas, karotes un vākus, jo tie var sakarst
• Nelaujiet bērniem atrasties tuvumā.
• Kastrolu rokturi var büt karsti.
  Pārbaudiet, vai kastroju rokturi nepārkaras citām ieslēgtām gatavošanas zonām. Rokturiem jābūt bērniem nepieejamā vietā.
• Šo ieteikumu neievērošanas rezultāts var būt apdegumi un applaucējumi.

Sagriešanās risks

- Ja drošības pārsegs ir atvilkts, tiek atsegts plīts virsmas skrāpja asais asmens ir atklāts. Lietojiet īpaši uzmanīgi un vienmēr glabājiet drošā un bērniem nepieejamā vietā.

- Rīkojieties piesardzīgi, lai neizraisītu traumas un nesagrieztos.

Svarīgi drošības norādījumi

- Lietošanas laikā nekad neatstājiet ierīci bez uzraudzības. Pārvārīšanās gadījumā veidojas dūmi un taukainas šļakatas, kas var aizdegties.

- Nekad neizmantojiet ierīci kā darba vai glabāšanas virsmu.

• Nekad neatstājiet uz ierīces nekādus priekšmetus vai piederumus.
• Nenovietojiet un neatstājiet ierīces tuvumā magnētiskus priekšmetus (piemēram, kreditkartes, atmiņas kartes) vai elektroniskas ierīces (piemēram, datorus, MP3 atskaņotājus), jo tos var ietekmēt ierīces elektromagnētiskais lauks.

- Nekad neizmantojiet ierīci telpas sildīšanai vai apsildei.

- Pēc lietošanas vienmēr izslēdziet gatavošanas zonas un plīts virsmu, kā aprakstīts šajā rokasgrāmatā (proti, izmantojot skārienvadības). Gatavošanas zonu izslēgšanā nepaļaujieties uz pannu noteikšanas funkciju, tās noņemot.

- Neļaujiet bērniem rotaļāties ar ierīci, kā arī sēdēt, stāvēt vai kāpt uz tās.

- Neglabājiet bērniem interesējošus priekšmetus skapjos virs ierīces. Kāpjot uz plīts virsmas, bērni var gūt smagas traumas.

- Neatstājiet bērnus vienus vai bez uzraudzības ierīces izmantošanas vietā.

- Bērnus un personas ar invaliditāti, kas ierobežo viņu spēju lietot ierīci, par tās izmantošanu ir jāinstruē atbildīgai un kompetentai personal. Instruktoram jābūt pārliecinātam, ka viņi var lietot ierīci, neapdraudot sevi vai apkārtējo vidi.

- Nelabojiet un nemainiet nevienu ierīces daļu, ja vien tas nav īpaši ieteikts rokasgrāmatā. Visa pārējā apkope jāveic kvalificētam tehniķim.

• Plīts virsmas tīrīšanai neizmantojiet tvaika tīrītāju.
• Nelieciet un nemetiet uz plīts virsmas smagus priekšmetus.
• Nestāviet uz plīts virsmas.
• Neizmantojiet pannas ar robainām malām un nevelciet pannas pār indukcijas stikla virsmu, jo tā var saskrāpēt stiklu.
• Plīts virsmas tīrīšanai neizmantojiet skrāpjus un citus spēcīgi abrazīvus tīrīšanas līdzekļus, jo tie var saskrāpēt indukcijas stiklu.
• Lai izvairitos no apdraudējuma, bojātu elektropadeves vadu drīkst nomainīt ražotājs, viņa klientu apkalpošanas dienesta pārstāvis vai cita līdzīgas kvalifikācijas persona.
• Šī ierīce ir paredzēta izmantošanai mājsaimniecībās un līdzīgam pielietojumam, piemēram: - darbinieku virtuves zonām veikalos, birojos un citās darba vidēs; - lauku mājām; - klientiem viesnīcās, moteļos un citās dzīvojamās vidēs; - naktsmītņu un ēdināšanas tipa vidēs.
• BRĪDINĀJUMS. Lietošanas laikā ierīce un tās pieejamās dajas sakarst.
  Uzmanieties, lai nepieskartos sildelementiem. Bērniem, kas jaunāki par 8 gadiem, ir jāatrodas drošā attālumā, ja vien viņi netiek nepārtraukti uzraudzīti.

- Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām, ja vien tās tiek uzraudzītas vai tām ir sniegti norādījumi par ierīces lietošanu drošā veidā un tās saprot ar to saistītos riskus.

- Bērni nedrīkst spēlēties ar ierīci. Bērni nedrīkst veikt ierīces tīrīšanu un apkopi bez uzraudzības.

- BRĪDINĀJUMS. Nepieskatīta ēdiena gatavošana uz plīts ar taukiem vai eļļu var būt bīstama un var izraisīt aizdegšanos. NEKAD nemēģiniet dzēst uguni ar ūdeni, bet izslēdziet ierīci un pēc tam pārklājiet liesmu, piemēram, ar vāku vai nedegošu segu.

- BRĪDINĀJUMS. Ugunsbīstamība: neglabājiet priekšmetus uz gatavošanas virsmām.

- Brīdinājums. Ja virsma ir saplaisājusi, lai izvairītos no elektriskās strāvas trieciena,izslēdziet ierīci, ja tai ir stikla-keramikas vai līdzīga materiāla plīts virsmas, kas aizsargā strāvu vadošās daļas

- Nedrīkst izmantot tvaika tīrītāju. - Ierīci nav paredzēts darbināt, izmantojot ārēju taimeri vai atsevišku tālvadības sistēmu.

UZMANĪBU! Gatavošanas process ir jāuzrauga. Īslaicīgs gatavošanas process ir nepārtraukti jāuzrauga.

BRĪDINĀJUMS. Šis stabilizēšanas līdzeklis ir jāuzstāda, lai novērstu ierīces sasvēršanos. Skatiet uzstādīšanas norādījumus.

BRĪDINĀJUMS. Izmantojiet tikai plīts virsmas aizsargus, kurus ir izstrādājis ēdiena gatavošanas ierīces ražotājs vai arī ierīces ražotājs ir norādījis lietošanas instrukcijā kā piemērotus, vai ierīcē iebūvētos plīts virsmas aizsargus. Nepiemērotu aizsargu izmantošana var izraisīt negadījumus.

Šai ierīcei ir zemējuma savienojums tikai funkcionāliem nolūkiem.

Apsveicam ar jaunās indukcijas plīts virsmas iegādi.

Iesakām veltīt laiku šīs instrukcijas/uzstādīšanas rokasgrāmatas izlasīšanai, lai pilnībā izprastu, kā to pareizi uzstādīt un lietot.

Par uzstādīšanu lasiet uzstādīšanas sadalā.

Pirms lietošanas rūpīgi izlasiet visus drošības norādījumus un saglabājiet šo instrukciju/uzstādīšanas rokasgrāmatu turpmākām uzziņām.

Produkta pārskats

Skats no augšas

5 2 - 3 6 6 1 - 4 7 8

1.2000 W zona, pastiprinājums līdz 2600 W
2.1500 W zona, pastiprinājums līdz 2000 W
3.2000 W zona, pastiprinājums līdz 2600 W
4.1500 W zona, pastiprinājums līdz 2000 W
5.2300 W zona, pastiprinājums 3000 W
6. Elastīgā zona, 2800 W, pastiprinājums 3500 W
7.Stikla plāksne
8.Vadības panelis

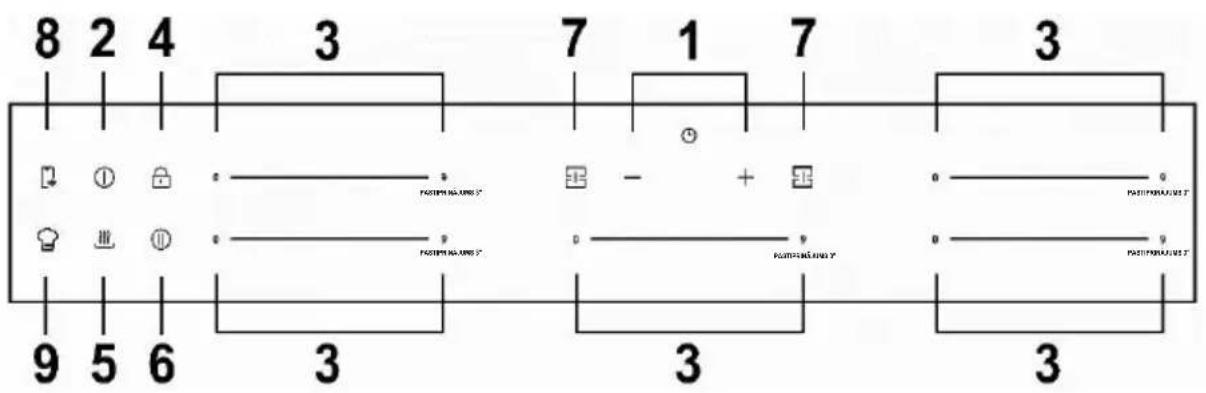

Vadības panelis

8 2 4 3 7 1 7 3 9 5 6 3 3 3

1. Taimera vadība
2. Ieslēgšanas/izslēgšanas vadība
3. taustiņu bloķēšanas vadība
4. Siltuma saglabāšanas funkcija
5. Pauzes funkcijas vadība
6. Elastīgā zona
7. Wi-Fi poga

8. Tiešas gatavošanas poga

9. Jaudas regulēšanas taustiņš / pastiprinātāja funkcijas vadība

Nedaudz par ēdiena gatavošanu, izmantojot indukciju

Ediena gatavošana, izmantojot indukciju, ir droša, progresīva, efektīva un ekonomiska gatavošanas tehnoloģija. Tā darbojas elektromagnētisko vibrāciju ietekmē, ĝenerējot siltumu tieši pannā, nevis netieši, proti, sildot stikla virsmu. Stikls sakarst tikai tāpēc, ka to sasilda panna.

magnētiskā kēde keramikas stikla plāksne indukcijas spole inducētās strāvas

Pirms jaunās indukcijas plīts virsmas lietošanas

• Izlasiet šo celvedi, īpaši ŋemot vērā sadaju "Drošības brīdinājumi".
• Noņemiet aizsargplēvi, kas joprojām var atrasties uz indukcijas plīts virsmas.

Skārienvadību izmantošana

• Tā kā vadības reağē uz pieskārienu, nav jāpieliek nekāds spiediens.
• Neizmantojiet pirksta galu, bet spilventinu.
• Ik reizi, registrējot pieskārienu, atskan signāls.
• Pārbaudiet, vai vadības vienmēr ir tīras un sausas un tās nenosedz nekādi priekšmeti (piemēram, kāds piederums vai drāna). Pat plāna ūdens kārtiņa var apgrūtināt vadības ierīču darbību.

Pareizo ēdiena gatavošanas trauku izvēle

- Izmantojiet tikai ēdiena gatavošanas traukus, kuru pamatne ir piemērota gatavošanai ar indukciju. Meklējiet indukcijas simbolu uz iepakojuma vai pannas apakšā.

• Ėdiena gatavošanas trauku piemērotību var pārbaudīt ar magnēta testu. Virziet magnētu uz pannas pamatni. Ja tas tiek pievilkts, panna ir piemērota indukcijai.

• Ja nav magnēta:

• Ielejiet nedaudz ūdens pannā, kuru vēlaties pārbaudīt.

• Ja displejā nemirgo = un ūdens uzsilst, panna ir piemērota.

- Nav piemēroti ēdiena gatavošanas trauki, kas ir izgatavoti no šādiem materiāliem: tīra nerūsējošā tērauda, alumīnija vai vara bez magnētiskas pamatnes, stikla, koka, porcelāna, keramikas un fajansa.

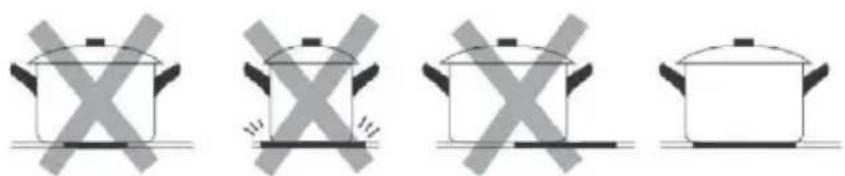

Neizmantojiet ēdiena gatavošanas traukus ar robainām malām vai izliektu pamatni.

Pārbaudiet, vai pannas pamatne ir gluda, novietota līdzeni pret stiklu un ir tādā pašā lielumā kā gatavošanas zona. Izmantojiet pannas, kuru diametrs ir tikpat liels kā atlasītās zonas grafiskais attēls. Izmantojot nedaudz platāku katlu, energija tiks izmantota ar maksimālu efektivitāti. Izmantojot mazāku katlu, efektivitāte var būt mazāka par paredzēto. Vienmēr centrējiet pannu gatavošanas zonā.

Nekad nebīdiet pannas pa indukcijas plīts virsmu, bet noceliet, lai nesaskrāpētu stiklu.

Gatavošanas zonas ir ierobežotas, automātiski pielāgotas pannas diametram. Tomēr šīs pannas apakšai ir jābūt vismaz ar minimālo diametru atbilstoši attiecīgajai gatavošanas zonai. Lai panāktu vislabāko plīts virsmas efektivitāti, lūdzu, novietojiet pannu gatavošanas zonas centrā.

Indukcijas trauku pamatnes diametrs

Ediena gatavošanas zona	Minimums (mm)
1, 2, 3, 4 (180 mm)	120
5 (280 mm)	180

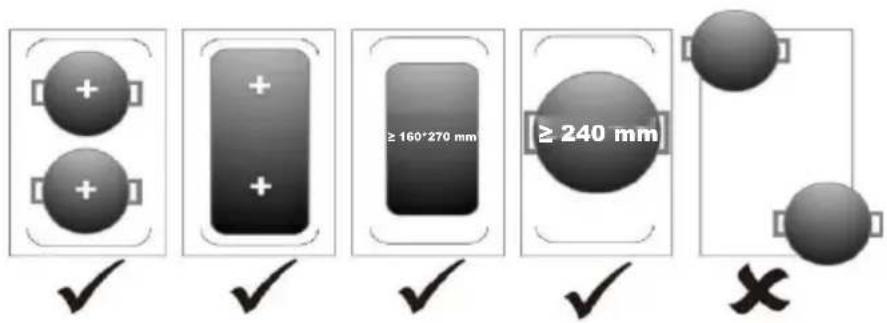

Elastīgā zona	240 vai 160*270

Iepriekš minētais var atšķirties atkarībā no izmantotās pannas kvalitātes.

Indukcijas plīts virsmas izmantošana

Lai sāktu gatavot

1. Pieskarieties ieslēgšanas/izslēgšanas vadībai. Pēc ieslēgšanas vienreiz atskan signāls un visos displejos ir redzams " - " vai "— ", norādot, ka indukcijas plīts virsma ir pārgājusi gaidstāves režīmā.

2. Nolieciet piemērotu pannu gatavošanas zonā, kuru vēlaties izmantot.

- Pārbaudiet, vai pannas apakša un gatavošanas zonas virsma ir tīra un sausa.

1. Iestatiet jaudas līmeni, pieskaroties slīdnim vai bīdot pa vadību “—”, vai vienkārši pieskaroties jebkuram “—” punktam.

0 ← ← 9 PASTIPRINÁJUMS 3"

0 9 PASTIPRINAJUMS 3"

Vai

a. Ja jauda netiek iestatīta 1 minūtes laikā, indukcijas plīts automātiski izslēdzas. Jums būs jāsāk no jauna, veicot 1. darbību.
b. Siltuma iestatījumu var mainīt jebkurā gatavošanas laika brīdī.
c. Bīdot pa “—”, jauda mainās no 1. līdz 9. posmam.

Ja displejs mirgo parmaiņus ar siltuma iestatījumu

Tas nozīmē, ka:

• panna nav novietota pareizajā gatavošanas zonā vai
• izmantotā panna nav piemērota ēdiena gatavošanai ar indukciju, vai
• panna ir pārāk maza vai nav pareizi centrēta gatavošanas zonā.

Sildīšana nenotiek, ja gatavošanas zonā nav piemērotas pannas.

Displejs automātiski izslēdzas pēc 1 minūtes, ja zonā nav novietota piemērota panna.

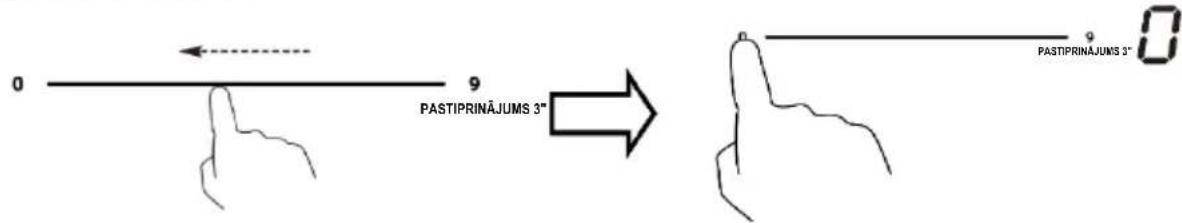

Pēc gatavošanas beigām

1. Izslēdziet gatavošanas zonu, bīdot pa “—” uz kreiso punktu, un pēc tam paturiet 1 sekundi.

0 ← 9 PASTIPRINAJUMS 3" → 0 PASTIPRINAJUMS 3"

Pārbaudiet, vai jaudas displejā ir redzams "0", pēc tam — "H".

0 ———— 9 0 un pēc tam 0 ———— 9 H PASTIPRINĀJUMS 3" PASTIPRINĀJUMS 3"

1. Izslēdziet visu plīts virsmu, pieskaroties ieslēgšanas/izslēgšanas vadībai.

2. Uzmanieties no karstām virsmām

"H" rāda, kura gatavošanas zona ir pārāk karsta, lai tai pieskartos. Tas pazūd, kad virsma ir atdzisusi līdz drošai temperatūrai. To var izmantot arī kā energijas taupīšanas funkciju — ja vēlaties sildīt nākamās pannas, izmantojiet plīti, kas joprojām ir karsta.

Ja strāvas padeve tiek pārtraukta, kamēr "H" ir ieslēgts, lūdzu, rīkojieties uzmanīgi, lai nepieskartos gatavošanas virsmai, pat ja pēc strāvas padeves atjaunošanas "H" vairs nav redzams.

Jaudas pārvaldības izmantošana

Izmantojot jaudas pārvaldību, var iestatīt kopējo jaudu uz 2,5 kW/3,0 kW/4,5 kW/6,5 kW un 7,4 kW. Kopējās jaudas noklusējuma iestatījums ir maksimālais jaudas līmenis.

Kopējā jaudas līmeņa iestatīšana atbilstoši jūsu prasībām

1. Pārbaudiet, vai plīts virsma ir izslēgta. Piezīme: jaudas pārvaldību var iestatīt tikai tad, ja plīts virsma ir izslēgta.

2. Pieskarieties pogai "Pauzes funkcija" un paturiet 5 sekundes. Var dzirdēt vienu signālu.

1. Pēc skaņas signāla vienlaicīgi pieskarieties pogai “+” un “-” un paturiet 3 sekundes; taimera indikators rāda mirgojošu iepriekšējo kopējās jaudas līmeni, piemēram, “2.5”. Atkal pieskarieties un 1 sekundi paturiet “+” un “-”, lai pārslēgtu uz citu jaudas līmeni, piemēram, 3.0. Kad mirgo vēlamā jauda mirgo, pieskarieties pogai “Pauzes funkcija” un paturiet 5 sekundes. Signāls skan 10 reizes. Tas nozīmē, ka iestatīšana ir pabeigta.

÷2.5÷ + ⇌ - ÷3.0÷

Piezime.

1. Pēc 2. darbības pieskarieties "+" un "-" 3 sekunžu laikā pēc skaņas signāla. Ja to neizdara, jāatsāk viss no 2. darbības.
2. Kad iestatīšana ir pabeigta, pagaidiet līdz 10 signālu beigām. Šajā laikā nepieskarieties nevienai pogai, citādi iestatījums būs nederīgs.

Jaudas pārvaldības noteikumi

Ja kopējā jauda pārsniedz 2,5 kw, 3,0 kw, 4,5 kw, 6,5 kw, 7,4 kw ierobežojumu (atkarībā no iestatītā līmeņa), nevar palielināt nevienas zonas jaudas pakāpi.

Ja tā tiek palielināta, plīts virsma atskaņo 3 signālus un indikators rāda mirgojošu "Pn". Līdz ar to pirms objektīvās zonas jaudas palielināšanas ir jāsamazina citu zonu jaudas pakāpe.

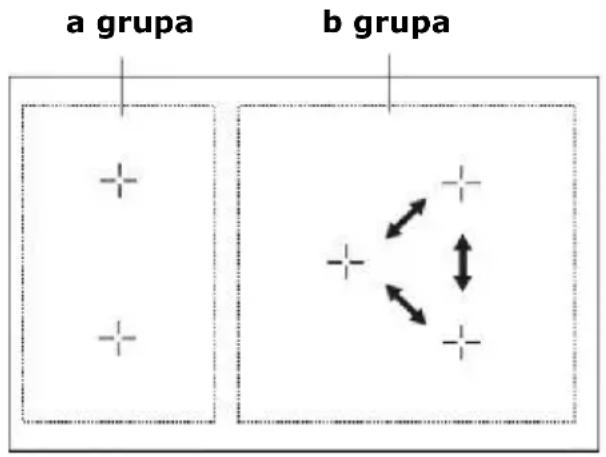

Jaudas pārvaldība

• Ėdiena gatavošanas zonas ir sadalītas divās grupās. Katras grupas maksimālā elektroenerģijas slodze ir 3600 W.
• Ierobežojums samazina jaudu citām tās pašas grupas gatavošanas zonām.
• Samazināto zonu siltuma iestatījumu displejs mainās starp diviem līmeņiem.

a grupa b grupa

a grupā abas zonas var vienlaicīgi strādāt 9. līmenī, jo kopā tās ir 3500 W. b grupā, ja darbojas 3 zonas, maksimālais jaudas līmenis, ko var sasniegt katra zona, ir 7. Ja vēlaties, lai viena no b grupas zonām darbotos ar augstāko jaudas līmeni, var ieslēgt ne vairāk kā 2 zonas. Pirmās plīts virsmas jaudas līmenis automātiski samazinās, sasniedzot jaudas ierobežojumu.

Tiešā gatavošana

Vispirms lejupielādējiet hOn lietotni un instalējiet to savā portatīvajā ierīcē. Pēc tam reģistrējiet savu indukcijas plīts virsmu.

Ieslēdziet plīts virsmu, pieskarieties Wi-Fi pogai un paturiet 3 sekundes, tad plīts virsmas rādījums būs "rr" un mirgos Wi-Fi indikatora gaismiņa; pēc tam varat sākt registrāciju. Kad Wi-Fi modulis ir sekmīgi izveidojis savienojumu ar maršrutētāju, Wi-Fi indikatora lampiņa deg pastāvīgi. Pretējā gadījumā Wi-Fi indikatora lampiņa turpina mirgot. Tiešā gatavošana

Iestatišana

Iestatiet tiešās gatavošanas procedūru lietotnē hOn un nosūtiet komandu uz plīts virsmu; atskan divi signāli un mirgo taimera displeja punkts.

Pēc tam pieskarieties pogai Tiešā gatavošana un dzirdēsiet vienu signālu, tad taimera displeja punkts tiks fiksēts. Plīts virsma darbosies pēc lietotnes iestatījuma, un atlasītajās zonās būs redzams “A”. Lietotnē būs pieejamas 15 atbalstītas ēdiena gatavošanas receptes ar īpašām funkcijām: Siltuma saglabāšana, Kausēšana, Vārīšana, Vārīšana uz lēnas uguns un Cepšana.

Uzmanību!

Ir kāds īpašs gadījums. Ja visas zonas indikatoru gaismiņas nodziest, kad lietotnē ir iestatītas gatavošanas receptes, pirms pieskaršanās pogai Tiešā gatavošana ir jāpieskaras ieslēgšanas/izslēgšanas pogai. Kad visas indikatoru gaismiņas nodziest, 10 minūšu laikā jāpabeidz gatavošanas receptes iestatīšana. Pretējā gadījumā būs jāizveido savienojums ar maršrutētāju un vēlreiz jāiestata recepte.

a. BEZVADU FUNKCIJAS PARAMETRI

Tehnoloğija	Wi-Fi	BLE
Standarta	802.11 b/g/n	v4.2 BR/EDR &BLE
Frekvenču josla(-as) [MHz]	2400 ~ 2500	2400 ~ 2500
Maksimālā jauda [mW]	100	8

b. INFORMĀCIJA PAR TĪKLĀ SAVIENOTĀM IEKĀRTĀM

Informācija par tīklā savienotām iekārtām
tīklā pievienotā produkta jaudas patēriņš gaidstāves režīmā, ja ir pievienoti visi vadu tīkla porti un aktivizēti visi bezvadu tīkla porti:	Neattiecas
Bezvadu tīkla porta aktivizēšana	Lai aktivizētu WiFi, uz 3 sekundēm nopiediet Wi-Fi pogu
Bezvadu tīkla porta deaktivizēšana	Lai deaktivizētu Wi-Fi, uz 3 sekundēm nospiediet Wi-Fi pogu

Pastiprinājuma izmantošana

Pastiprinājums ir funkcija, kas vienas sekundes laikā uz 5 minūtēm palielina vienas zonas jaudu. Tādējādi var panākt jaudīgāku un ātrāku gatavošanu.

Pastiprinājuma izmantošana, lai iegūtu lielāku jaudu

1. Pieskarieties vadības paneļa pogai, kuru vēlaties pastiprināt, pēc tam paturiet "b" 3 sekundes. Jaudas displejā tiek rādīts "P", lai norādītu, ka zona tiek pastiprināta.

PASTIPRINAJUMS 3' PASTIPRINAJUMS 3"

1. Pastiprinājuma jauda ilgst 5 minūtes, un pēc tam zona atgriežas uz jaudas pakāpi "9".

1. Ja šo 5 minūšu laikā vēlaties atcelt pastiprinājumu, divreiz pieskarieties pogai "B". Sildīšanas zona atgriezīsies uz jaudas pakāpi "9". Vai bīdiet pa “—” uz kreiso punktu, un sildīšanas zona atgriezīsies uz jaudas pakāpi, kurai pieskārāties.

0 9 PASTIPRINAJUMS 3" 0 9 PASTIPRINAJUMS 3" vai

Lietošanas ierobežojumi

Piecas zonas tika sadalītas divās grupās. Ja izmantojat pastiprināšanas funkciju, lūdzu, pārbaudiet, vai katrai grupai vienlaicīgi darbojas tikai divas zonas.

Ja izmantojat pastiprināšanas funkciju vienā kreisās vai labās puses zonā, otrai zonai tajā pašā pusē jādarbojas ar 5. jaudas līmeni vai zem tā, un to nevar pievienot, sasniedzot jaudas ierobežojums, ja vien neizslēdzat pastiprināšanas funkciju ar roku.

Ja izmantojat pastiprināšanas funkciju b grupas centrālajā zonā, tā var automātiski aizvērties un samazināt jaudas līmeni, pievienojot jaudas līmeni citā zonā un sasniedzot jaudas ierobežojumu.

a grupa b grupa

Siltuma saglabāšana

Siltuma saglabāšana ir funkcija, kuras darbības laikā viena zona saglabā zemāku jaudu, lai gādātu par temperatūras stabilitāti.

Funkcijas Siltuma saglabāšana izmatošana, lai iegūtu stabilu temperatūru

1. Pieskarieties tās sildīšanas zonas slīdnim, kuru vēlaties saglabāt siltu, pēc tam pieskarieties siltuma saglabāšanas pogai , un gatavošanas zonas indikators parādīs "A".

1. Ja vēlaties atcelt siltuma saglabāšanu, pieskarieties sildīšanas zonas slīdnim un pēc tam pogai ̣ttad sildīšanas zona atgriezīsies uz jaudas pakāpi "0".

Pauzes funkcijas izmantošana

Pauzes funkciju var izmantot jebkurā gatavošanas brīdī. Tas Ĉauj apturēt un atkal atjaunot indukcijas plīts virsmas darbību.

1. Pārbaudiet, vai gatavošanas zona darbojas.

2. Pieskarieties pogai Pauzes funkcija, un gatavošanas zonas indikators rādīs "II".

Pēc tam indukcijas plīts virsmas darbība tiks deaktivizēta visu gatavošanas zonu ietvaros, izņemot pauzes, ieslēgšanas/izslēgšanas un blokēšanas taustiņus.

1. Lai atceltu pauzes statusu, pieskarieties funkcijai Pauze, tad gatavošanas zona pāries atpakal uz iepriekš iestatīto jaudas pakāpi.

0 ———— 9 → Ⓞ → · ———— 6 ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↗ ↘

Elastīgā zona

• Šo zonu var izmantot kā vienu vai divas dažādas zonas atbilstoši gatavošanas vajadzībām jebkurā laikā.
• Elastīgā zona ir izveidota no diviem neatkarīgiem induktoriem, kurus var vadīt atseviški.
• Svarīgi! Ēdiena gatavošanas trauki ir noteikti jācentrē vienā gatavošanas zonā. Izmantojot lielu katlu, ovālu, taisnstūrveida vai iegarenu pannu, noteikti novietojiet to gatavošanas zonas centrā, nosedzot abus krustiņus.
  Labu un sliktu katlu izvietojumu piemēri:

1. Pieskarieties tās sildīšanas zonas slīdnim (kreisajā pusē), kuram ir jāpāriet uz elastīgo zonu, pēc tam pieskarieties elastīgās zonas izvēles pogai, lai aktivizētu elastīgo zonu kā vienu lielu zonu, un ieslēgsies indikators blakus taustiņam.

PASTIPRI NAJUMS 3

1. Pieskarieties slīdnim gar vadību “—” vai vienkārši pieskarieties jebkuram “—” punktam, lai noregulētu jaudas līmeni.

Kā divas neatkarīgas zonas

1. Ja vēlaties atcelt elastīgo zonu, vēlreiz pieskarieties sildīšanas zonas slīdnim un pēc tam elastīgās zonas izvēles pogai, indikatoram blakus elastīgajai zonai poga pazudīs.

0 9 PASTIPRINAJUMS 3"

Vadību blokēšana

• Varat blokēt vadības, lai novērstu neparedzētu lietošanu (piemēram, bērniem nejauši ieslēdzot gatavošanas zonas).
• Ja vadības ir blokētas, tiek atspējotas visas vadības, izņemot ieslēgšanas/izslēgšanas vadību.

Lai blokētu vadības

Paturiet taustiņslēdža vadību. Taimera indikators rāda "Lo".

Lai vadības atblokētu

1. Pārliecinieties, vai indukcijas plīts virsma ir ieslēgta.

2. Pieskarieties taustiņslēdža vadībai un paturiet 3 sekundes.

3. Tagad varat sākt izmantot indukcijas plīts virsmas izmantošanu.

Kad plīts virsma ir blokēšanas režimā, visas vadības ir atspējotas, izņemot ieslēgšanu/izslēgšanu, un ārkārtas situācijā indukcijas plīts virsmu vienmēr var izslēgt ar ieslēgšanas/izslēgšanas vadību, tomēr nākamajā darbībā ir vispirms jāatblokē plīts virsma.

Aizsardzība pret pārkaršanu

Uzstādītais temperatūras sensors var uzraudzīt temperatūru indukcijas plīts iekšpusē. Novērojot pārmērīgu temperatūru, indukcijas plīts automātiski pārtrauc darbību.

Aizsardzība pret pārvārīšanos

Aizsardzība pret pārvārīšanos ir drošības aizsardzības funkcija. Tā automātiski izslēdz plīts virsmu 10 sekunžu laikā, ja ūdens plūst uz vadības paneli, un 1 sekundi skan signāls.

Nelielu priekšmetu noteikšana

Ja uz plīts virsmas ir atstāta nepiemērota izmēra vai nemagnētiska panna (piemēram, no alumīnija) vai kāds cits neliels priekšmets (piemēram, nazis, dakša vai atslēga), plīts virsma automātiski pāriet gaidstāves režīmā pēc 1 minūtes. Ventilators turpinās gatavošanu uz indukcijas plīts virsmas vēl 1 minūti.

Automātiskās izslēgšanas nodrošinātā aizsardzība

Automātiskā izslēgšanās ir indukcijas plīts virsmas drošības aizsargfunkcija. Tā automātiski izslēdzas, ja kādreiz aizmirstat izslēgt gatavošanu. Noklusējuma darba laiki dažādiem jaudas līmeņiem ir redzami nākamajā tabulā.

Jaudas līmenis	1	2	3	4	5	6	7	8	9	A	II
Noklusējuma darba taimeris (stundas)	8	8	8	4	4	4	2	2	2	2	2

Pēc katla noņemšanas indukcijas plīts virsma var nekavējoties pārtraukt sildīšanu, un plīts virsma automātiski izslēdzas pēc 2 minūtēm.

Cilvēkiem ar sirdsdarbības stimulatoru pirms šīs ierīces lietošanas ir jākonsultējas ar savu ārstu.

Taimera izmantošana

Taimeri var izmantot divos dažādos veidos:

• to var izmantot kā minūšu skaitītāju. Šādā gadījumā, kad pienāk iestatītais laiks, taimeris neizslēdz nevienu gatavošanas zonu.
• Varat to iestatīt, lai pēc iestatītā laika izslēgtu vienu gatavošanas zonu.
  • Taimeri var iestatīt taimeri līdz 99 minūtēm

Taimera kā minūšu skaitītāja izmantošana

Ja neizvēlaties nevienu gatavošanas zonu

1. Pārbaudiet, vai plīts virsma ir ieslēgta.

Piezīme: minūšu skaitītāju var izmantot pat tad, ja neizvēlaties nevienu gatavošanas zonu.

00 +

1. Pieskarieties taimera vadības pogai “-” vai “+”, un sāks mirgot atgādinājuma indikators un taimera displejā parādīsies “00”.
2. Iestatiet laiku, pieskaroties vadībai "-" vai "+",

Ieteikums: Vienreiz pieskarieties vadībai “-” vai “+”, lai samazinātu vai palielinātu par 1 minūti.

Paturiet taimera vadību “-” vai “+”, lai to samazinātu vai palielinātu par 10 minūtēm.

Ja iestatijuma laiks pārsniedz 99 minūtes, taimeris automātiski atgriežas uz 0 minūtēm.

1. Atceliet laiku, pieskaroties taimerim un ritinot lejup līdz "0".

30 + ⟹ - 00 + ⟹ - -- +

1. Kad laiks ir iestatīts, tas nekavējoties sāk atpakajskaitišanu. Displejā būs redzams atlikušais laiks, un taimera indikators mirgos 5 sekundes.

1. Zummers skanēs 30 sekundes, un taimera indikators rādīs “- -”, kad iestatīšanas laiks būs beidzies.

Taimera iestatīšana, lai izslēgtu vienu gatavošanas zonu

Šai funkcijai iestatītās gatavošanas zonas veiks turpmāk norādītās darbības.

1. Pieskāriens sildīšanas zonas slīdnim, kuram vēlaties iestatīt taimeri.
2. Pieskarieties taimera vadības pogai “-” vai “+”, un sāks mirgot atgādīnājuma indikators un taimera displejā parādīsies “00”.
3. Iestatiet laiku, pieskaroties vadibai "-" vai "+".

Ieteikums: vienreiz pieskarieties vadībai “-” vai “+”, lai to samazinātu vai palielinātu par 1 minūti.

0 9 PASTIPRINAJUMS 3" 00 + -

Pieskaroties vadībai “-” vai “+” un paturot, taimeris samazina vai palielina laiku par 10 minūtēm.

Ja iestatijuma laiks pārsniedz 99 minūtes, taimeris automātiski atgriežas uz 0 minūtēm.

1. Lai atceltu taimeri, pieskarieties atlases vadības slīdnim un pēc tam opcijas "Taimeris" "-" vai "+", tad taimeris tiks atcelts, bet minūšu displejā parādīsies "00" un pēc tam "- -".

0 FACTRICALING P ⇒ 30 + → - 00 + → - -- + ①

1. Kad laiks ir iestatīts, tas nekavējoties sāk atpakajskaitīšanu.

Displejā būs redzams atlikušais laiks, un taimera indikators mirgos 5 sekundes.

PIEZIME. Iedegsies sarkanais punkts blakus jaudas limeṇa indikatoram, norādot, ka zona ir izvēlēta.

0 —— 9 PASTIPRINĀJUMS 3" 6 0 —— 9 PASTIPRINĀJUMS 3" H

1. Kad gatavošanas taimeris beidzas, atbilstīgā gatavošanas zona tiek automātiski izslēgta un rāda "H".

Otra gatavošanas zona turpina darboties, ja ir ieslēgtas iepriekš.

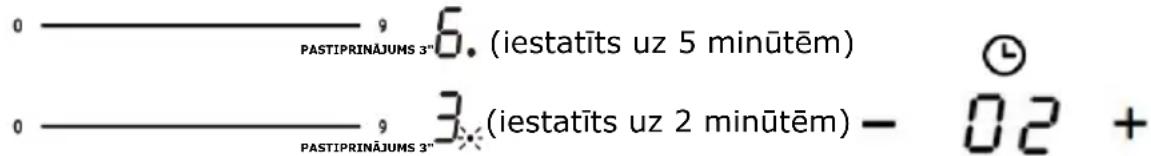

Taimera iestatīšana, lai izslēgtu vairākas gatavošanas zonas

1. Ja izmantojat šo funkciju vairāk nekā vienai sildīšanas zonai, taimera indikators rāda īsāko laiku.

(Piemēram, ja 1. zonas iestatīšanas laiks ir 2 minūtes un 2. zonas iestatīšanas laiks — 5 minūtes, taimera indikators rāda “2”.)

PIEZIME. Mirgojošs sarkans punkts blakus jaudas limeņa indikatoram norāda, ka taimera indikators rāda sildīšanas zonas laiku.

Ja vēlaties pārbaudīt citas sildīšanas zonas iestatīto laiku, vienreiz pieskarieties sildīšanas zonas slīdņa vadībai. Taimeris norāda tā iestatīto laiku.

0 ———— 9 PASTIPRINĀJUMS 3" 6. (iestatīts uz 5 minūtēm) 0 ———— 9 PASTIPRINĀJUMS 3" 3. (iestatīts uz 2 minūtēm) - ⑤ 02 +

1. Kad gatavošanas taimeris beidzas, atbilstīgā sildīšanas zona tiek automātiski izslēgta un rāda "H".

PIEZIME. Ja vēlaties mainīt laiku pēc taimera iestatīšanas, jāsāk no 1. darbības

Kopšana un tīrīšana

Ko?	Kā?	Svarīgi!
Ikdienas netīrumi uz stikla (pirkstu nospiedumi, zīmes, traipi, ko atstājis ēdiens, vai uz stikla izlijušas vielas, kas nav cukurs)	1. Izslēdziet plīts virsmu.2. Uzklājiet plīts virsmas tīrīšanas līdzekli, kamēr stikls vēl ir silts (bet ne karsts!)3. Noskalojiet un noslaukiet ar tīru drānu vai papīra dvieli.4. Atkal ieslēdziet plīts virsmu.	·Ja strāvas padeve plīts virsmai ir izslēgta, nav norādes par “karstu virsmu”, bet gatavošanas zona joprojām var būt karsta! Rīkojieties īpaši piesardzīgi.·Spēcīgai tīrīšanai izmantojamiskrāpji, daži neilona skrāpji un raupji/abrazīvi tīrīšanas līdzekļi var saskrāpēt stiklu. Vienmēr izlasiet etiķeti, lai pārbaudītu tīrīšanas līdzekļa vai skrāpja piemērotību.·Nekad neatstājiet tīrīšanas pārpalikumus uz plīts virsmas, lai tie neiekrāsotu stiklu.
Uz stikla ir pārplūdes, izkusušas vielas un karsta cukura šļakatas	Nekavējoties noņemiet tos ar zivs šķēli, paletes nazi vai skuvekļa asmens skrāpi, kas ir piemērots indukcijas stikla plīts virsmām, bet uzmanieties no karstām gatavošanas zonas virsmām:1. Izslēdziet plīts virsmu pie sienas.2. Turiet asmeni vai piederumu 30^ leŋkī un noskrāpējiet netīrumus vai šļakstus uz vēsu plīts virsmas vietu.3. Netīrumus un šļakatas noņemiet ar trauku drānu vai papīra dvieli.4. Veiciet iepriekš aprakstītās sadaļas “Īkdienas netīrumi uz stikla” 2.-4. darbību.	·Pēc iespējas ātrāk notīriet kausējumu un cukurotas pārtikas vai pārvārījušos vielu radītos traipus. Ja tie paliek uz stikla un atdziest, tad var būt grūti noņemami vai pat neatgriezeniski sabojāt stikla virsmu.·Sagriešanās risks: kad drošības pārsegs ir ievilkts, skrāpja asmens ir ľoti ass. Lietojiet īpaši uzmanīgi un vienmēr glabājiet drošā un bērniem nepieejamā vietā.
Šļakatas uz skāriena vadībām	1. Izslēdziet plīts virsmu.2. Iemērciet šļakstus3. Noslaukiet skārienvadības zonu ar tīru, mitru sūkli vai drānu.4. Noslaukiet zonu pilnīgi sausu ar papīra dvieli.5. Atkal ieslēdziet plīts virsmu.	Plīts virsma var atskanot signālu un izslēgties, un skāriena vadības var nedarboties, kamēr uz tām ir šķidrums. Pirms plīts virsmas ieslēgšanas noteikti noslaukiet skāriena vadības zonu.

Ieteikumi un padomi

Problēma	Iespējamie cēloņi	Kā rīkoties
Indukcijas plīts virsmu nevar ieslēgt.	Nav strāvas padeves.	Pārbaudiet, vai indukcijas plīts virsma ir savienota ar energoapgādi un ieslēgta.Pārbaudiet, vai jūsu mājoklī vai teritorijā nav elektroapgādes traucējumu. Ja viss ir pārbaudīts un problēma joprojām pastāv, izsauciet kvalificētu tehniķi.
Skārienvadības nereagē.	Vadības ierīces ir bloķētas.	Atbloķējiet vadības. Norādes skatiet sadalā “Indukcijas plīts virsmas izmantošana”.
Skārienvadības ierīces ir grūti darbināt.	Virs vadībām var būt maza ūdens kārtiņa vai, pieskaroties vadībām, iespējams, izmantojat pirksta galu.	Pārbaudiet, vai skāriena vadības zona ir sausa, un, pieskaroties vadībām, izmantojiet pirksta spilventiņu.
Stikls tiek saskrāpēts.	Ediena gatavošanas trauki ar raupjām malām.Izmantots nepiemērots, abrazīvs skrāpis vai tīrīšanas līdzekļi.	Izmantojiet ēdiena gatavošanas traukus ar līdzenu un gludu pamatni.Skatiet sadalu “Pareizo ēdiena gatavošanas trauku izvēle”.Skatiet sadalu “Kopšana un tīrīšana”.
Dažas pannas sprakšķ vai klikšķ.	To var izraisīt gatavošanas trauku konstrukcija (dažādu metālu slāņi vibrē atšķirīgi).	Tā ir normāla parādība ēdiena gatavošanas traukiem un neliecina par klūmi.
Indukcijas plīts virsma rada zemu dūcošu troksni, ja to izmanto augstā temperatūrā.	To izraisa indukcijas gatavošanas tehnoloģija.	Tas ir normāli, bet, samazinot siltuma iestatījumu, troksnim vajadzētu samazināties vai pilnībā izzust.
Ventilatora troksnis, kas nāk no indukcijas plīts virsmas.	Indukcijas plīts virsmā ir iebūvēts dzesēšanas ventilators, lai novērstu elektronikas pārkaršanu.Tas var turpināt darboties pat pēc indukcijas plīts izslēgšanas.	Tas ir normāli, un nekas nav jādara.Ventilatora darbības laikā neatslēdziet strāvas padevi indukcijas plīts virsmai no sienas.
Pannas nesakarst un neparādās displejā.	Indukcijas plīts virsma nevar noteikt pannu, jo tā nav piemērota indukcijas gatavošanai.Indukcijas plīts virsma nevar noteikt pannu, jo tā ir pārāk maza gatavošanas zonai vai nav pareizi uz tās centrēta.	Izmantojiet ēdiena gatavošanas traukus, kas ir piemēroti gatavošanai uz indukcijas plīts virsmas. Skatiet sadaju “Pareizo ēdiena gatavošanas trauku izvēle”.Centrējiet pannu un pārbaudiet tās pamatnes atbilstību gatavošanas zonas izmēriem.
Indukcijas plīts virsma vai gatavošanas zona ir negaidīti izslēgusies, atskan signāls, un tiek parādīts klūdas kods (parasti pārmaiņus ar vienu vai diviem cipariem gatavošanas taimera displejā).	Tehniska klūme.	Lūdzu, pierakstiet klūdas burtus un ciparus, atslēdziet indukcijas plīts virsmu no sienas un sazinieties ar kvalificētu tehniķi.

Kjūmju displejs un pārbaude

Ja rodas novirze no normas, indukcijas plīts automātiski pāriet aizsardzības stāvoklī un parāda atbilstīgos aizsardzības kodus:

Problēma	Iespējamie cēloņi	Kā rīkoties
F3/F4	Indukcijas spoles kļūmes temperatūras sensors	Lūdzu, sazinieties ar piegādātāju.
F9/FA	IGBT atteices temperatūras sensors.	Lūdzu, sazinieties ar piegādātāju.
E1/E2	Neparasts padeves spriegums	Lūdzu, pārbaudiet, vai strāvas padeve ir normāla.Ieslēdziet, kad strāvas padeve ir normāla.
E3	Augsta indukcijas spoles temperatūras sensora temperatūra	Lūdzu, sazinieties ar piegādātāju.
E5	IGBT temperatūras sensoram augsta temperatūra	Lūdzu, restartējiet, kad plīts virsma ir atdzisusi.

Iepriekš minētie ir vispārēju klūmju novērtējumi un pārbaudes.

Lai izvairītos no jebkādiem indukcijas plīts virsmas apdraudējumiem un bojājumiem, lūdzu, neizjauciet ierīci pašrocīgi.

Tehniskās specifikācijas

Gatavošanas plīts virsma	HAIFS954MCTT
Gatavošanas zonas	5 zonas
Padeves spriegums	220-240 V~, 50-60 HZ
Instalētā elektroenerģija	2,5 kW:2250-2750 W vai3,0 kw:2700-3300 W vai4,5 kW:4050-4950 W vai6,5 kW:5850-7150 W vai7,4 kw:6600-7400 W
Produkta izmēri G x P x A (mm)	900x520x60
Iebūvēšanas izmēri A x B (mm)	870x490

Svars un izmēri ir aptuveni. Tā kā mēs pastāvīgi cenšamies uzlabot savus produktus, varam mainīt specifikācijas un dizainu bez iepriekšēja brīdinājuma.

Uzstādīšana

Uzstādīšanas aprīkojuma izvēle

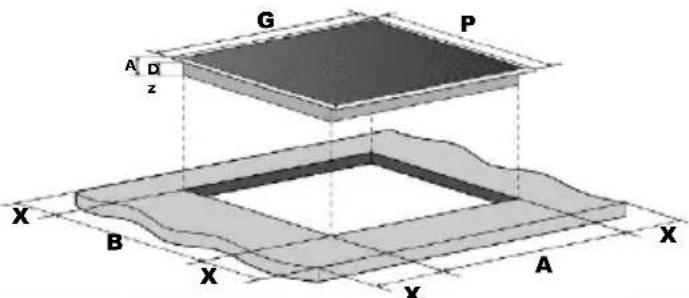

Izgrieziet darba virsmu atbilstoši attelā norādītajiem izmēriem.

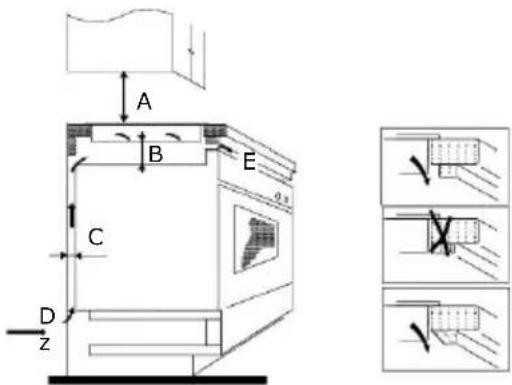

Uzstādīšanas un lietošanas nolūkā ap atveri jāsaglabā vismaz 5 cm atstarpe. Pārbaudiet, vai darba virsmas biezums ir vismaz 30 mm. Lūdzu, izvēlieties karstumizturīgu darba virsmas materiālu, lai izvairītos no lielākām deformācijām, ko izraisa siltuma starojums no plīts. Kā parādīts tālāk:

Jebkurā gadījumā pārbaudiet, vai indukcijas plīts virsmai ir laba ventilācija un gaisa ieplūde un izplūde nav blokēta. Pārbaudiet, vai indukcijas plīts virsma ir labā darba stāvoklī. Kā parādīts tālāk

Piezīme. Nepieciešamais drošības atstatums starp plīti un skapi virs tās ir vismaz 760 mm.

A B E C D z 0.3

A (mm)	B (mm)	C (mm)	Dz	E
760	50 mini	20 mini	Gaisa ieplūde	Gaisa izeja 5 mm

Pirms plīts virsmas uzstādīšanas pārbaudiet, vai:

• darba virsma ir kvadrātveida un nolīmeņota un neviens konstrukcijas elements netraucē telpas prasību ievērošanai;
• darba virsma ir izgatavota no karstumizturīga materiāla;
• ja plīts virsma ir uzstādīta virs cepeškrāsns, cepeškrāsnij ir iebūvēts dzesēšanas ventilators;
• uzstādījums atbilst visām atstatumu prasībām un piemērojamajiem standartiem un regulējumiem;
• piemērots izolācijas slēdzis, kas nodrošina pilnīgu atvienošanu no elektrotīkla, ir iebūvēts pastāvīgajā vadojumā, uzstādīts un novietots tā, lai tas atbilstu vietējiem elektroinstalācijas noteikumiem un regulējumiem.

Izolācijas slēdzim ir jābūt ar apstiprinātu tipu un jānodrošina 3 mm gaisa sprauga kontaktu atdalīšanai visos polos (vai visos aktivajos [fāzes] vadītājos, ja vietējie elektroinstalācijas noteikumi pieļauj šādas prasību izmaiņas);

• izolācijas slēdzis ir viegli pieejams klientam, kad plīts virsma ir uzstādīta;
• ja rodas šaubas par uzstādījumu, konsultējieties ar vietējām būvvaldēm un izskatiet nolikumus;
• sienas virsmām ap plīts virsmu jūs izmantojat karstumizturīgus un viegli tīrāmus apdares materiālus (piemēram, keramikas flīzes) sienas virsmām ap plīts virsmu.

Pēc plīts virsmas uzstādīšanas pārbaudiet, vai:

• barošanas kabelis nav pieejams no skapja durvīm vai atvilktnēm;
• ir pietiekama svaiga gaisa plūsma no skapja ārpuses uz plīts pamatni;
• tad, ja plīts virsma ir uzstādīta virs atvilktnes vai skapja telpas, zem plīts pamatnes ir uzstādīta termiskās aizsardzības barjera;
• izolācijas slēdzis ir viegli pieejams klientam.

Pirms stiprinājuma kronšteinu novietošanas

Ierīce ir jānovieto uz stabilas, gludas virsmas (izmantojiet iepakojumu). Nepiemērojiet spēku vadībām, kas izvirzītas uz āru no plīts virsmas.

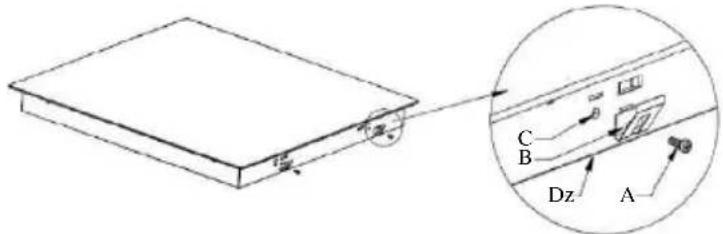

Kronšteina pozicijas regulēšana

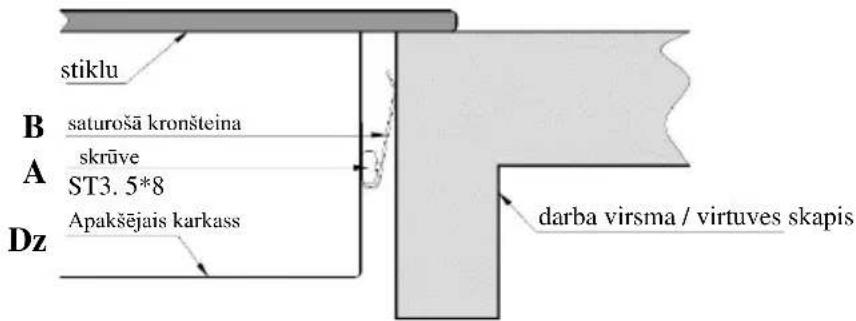

Pēc uzstādīšanas nostipriniet plīts virsmu uz darba virsmas, pieskrūvējot 4 kronšteinus plīts pamatnes korpusam (skatiet attēlu).

A	B	C	Dz
Skrūve	Kronšteins	Skrūves caurums	Apakšējais karkass

stiklu B saturošā kronšteina skrūve A ST3. 5*8 Apakšējais karkass Dz darba virsma / virtuves skapis

Piesardzības pasākumi

1. Indukcijas plīts ir jāuzstāda kvalificētam personālam vai tehniķiem. Jūsu rīcībā ir mūsu profesionāli. Lūdzu, nekad neveiciet darbību pašrocīgi.
2. Plīts virsma netiek uzstādīta tieši virs trauku mazgājamās mašīnas, ledusskapja, saldētavas, veļas mazgājamās mašīnas vai drēbju žāvētāja, jo mitrums var sabojāt plīts virsmas elektroniku

3. Indukcijas plīti uzstāda tā, lai varētu nodrošināt labāku siltuma starojumu, uzlaboiot tās uzticamību.

4. Sienai un inducētajai sildīšanas zonai virs galda virsmas ir jāiztur karstums.

5. Lai izvairitos no bojājumiem, "sendviča" slānim un līmei jābūt karstumizturīgai.

Plīts virsmas savienošana ar elektrotiklu

Šo plīts virsmu drīkst pieslēgt elektrotīklam tikai atbilstoši kvalificēta persona.

Pirms plīts virsmas savienošanas ar elektrotīklu pārbaudiet, vai:

1. sadzīves elektroinstalācijas sistēma ir piemērota plīts virsmai nepieciešamajai strāvas padevei;

2. spriegums atbilst vērtībai, kas norādīta tehnisko datu plāksnītē;

3. strāvas padeves kabela sekcijas var izturēt datu plāksnītē norādīto slodzi. Lai plīts virsmu savienotu ar elektrotīklu, neizmantojiet adapterus, reduktorus vai sazarōšanas ierīces, jo tie var izraisīt pārkaršanu un aizdegšanos.

Strāvas padeves kabelis nedrīkst pieskarties karstām daļām, un tas ir jānovieto, lai tā temperatūra nevienā punktā nepārsniegtu 75 °C.

Konsultējieties ar elektriķi, vai sadzīves elektroinstalācijas sistēma ir piemērota bez izmaiņām.

Visas izmaiņas drīkst veikt tikai kvalificēts elektriķis.

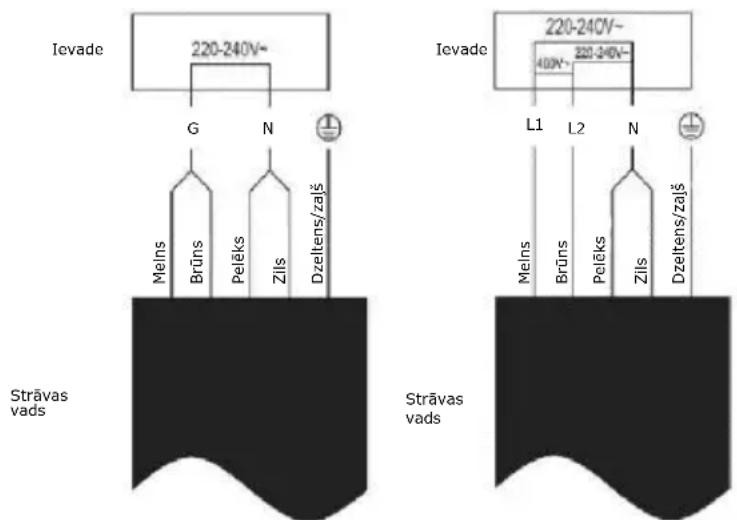

Strāvas padeve jāpievieno atbilstoši attiecīgajam standartam vai vienpola slēgiekārtai. Savienošanas metode ir parādīta zemāk.

Ievade 220-240V~ G N Meins Brūns Pelēks Zils Dzeltens/zajš Strāvas vads Ievade 220-240V~ 400V~ L1 L2 N Meins Brūns Pelēks Zils Dzeltens/zajš Strāvas vads

• Ja kabelis ir bojāts vai jānomaina, darbība jāveic klientu apkalpošanas agentam ar speciāliem instrumentiem, lai izvairītos no negadījumiem.
• Ja ierīce tiek pievienota tieši elektrotīklam, jāuzstāda universāla slēgiekārta ar vismaz 3 mm atvērumu starp kontaktiem.
• Uzstādītājam ir jāpārbauda, vai ir izveidots pareizs elektriskais savienojums un tas atbilst drošības noteikumiem.
• Kabelis nedrīkst būt saliekts vai saspiests.
• Kabelis ir regulāri jāpārbauda un jānomaina tikai pilnvarotiem tehniķiem.

Šī ierīce ir markēta saskaņā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko ierīču atkritumiem (EEIA). EEIA satur gan piesārņojošas vielas (kas var negatīvi ietekmēt vidi), gan pamatelementus (ko var lietot atkārtoti). Ir svarīgi veikt īpašu EEIA apstrādi, lai pareizi noņemtu un likvidētu visus piesārņojumus un atgūtu visus materiālus. Indivīdiem var būt svarīga loma, lai nodrošinātu, ka EEIA neklūst par vides problēmu; Ir svarīgi ievērot dažus pamatnoteikumus:

-EEIA nedrīkst apstrādāt kā sadzīves atkritumus;

-EEIA jānogādā īpašās savākšanas zonās, ko pārvalda pilsētas dome vai registrēts uzņēmums.

Daudzās valstīs tiek nodrošināta lielo EEIA savākšana no mājsaimniecībām. Iegādājoties jaunu ierīci, veco ierīci var nodot piegādātājam, kuram tā šajā konkrētajā gadījumā ir jāpieņem bez maksas, ja vien šīs ierīces veids un funkcijas atbilst iegādātās ierīces veidam un funkcijām.

Produkta informācija par sadzīves elektriskajām plīts virsmām atbilstoši Komisijas Regulai (ES) Nr. 66/2014
		Pozīcija	Simbols	Vērtība	Vienība
Modeļa identifikācija				HAIFS954MCTT
Plīts virsmas veids:				Elektriskā plīts
Gatavošanas zonu un/vai zonu skaits	zonas			1
	zonas			4
Sildīšanas tehnologija (indukcijas gatavošanas zonas un gatavošanas zonas, izstarojošās gatavošanas zonas, vienlaidu plāksnes)	Indukcijas gatavošanas zonas			X
	Indukcijas gatavošanas zonas			X
	izstarojošas gatavošanas zonas
	vienlaidu plāksnes
Aplveida gatavošanas zonām vai laukumiem: katras elektriski apsildāmās gatavošanas zonas lietderīgās virsmas diamets, kas noapalots līdz tuvākajiem 5 mm		Aizmugurē pa kreisi	∅	-	cm
		Aizmugurē vidū	∅	-	cm
		Aizmugurē pa labi	∅	-	cm
		Vidū pa kreisi	∅	-	cm
		Vidū — centrā	∅	28,0	cm
		Vidū pa labi	∅	-	cm
		Priekšpusē pa kreisi	∅	-	cm
		Priekšpuses vidū	∅	-	cm
		Priekšā pa labi	∅	-	cm
Gatavošanas zonām vai laukumiem, kas nav aplveida: katras elektriski apsildāmās gatavošanas zonas lietderīgās virsmas diamets, kas noapalots līdz tuvākajiem 5 mm		Aizmugurē pa kreisi	GP	20,020,0	cm
		Aizmugurē vidū	GP	-	cm
		Aizmugurē pa labi	GP	20,020,0	cm
	Vidū pa kreisi	GP	-	cm
	Vidū — centrā	GP	-	cm
	Vidū pa labi	GP	-	cm
	Priekšpusēpa kreisi	GP	20,020,0	cm
	Priekšpuses vidū	GP	-	cm
	Priekšā pa labi	GP	20,020,0	cm
Enerģijas patēriņš gatavošanas zonai vai laukumam, aprēķināts uz kg	Aizmugurēpa kreisi	ECelectricgatavošana	186,5	Wh/kg
	Aizmugurē vidū	ECelectricgatavošana	-	Wh/kg
	Aizmugurēpa labi	ECelectricgatavošana	187,3	Wh/kg
	Vidū pa kreisi	ECelectricgatavošana	-	Wh/kg
	Vidū — centrā	ECelectricgatavošana	186,6	Wh/kg
	Vidū pa labi	ECelectricgatavošana	-	Wh/kg
	Priekšpusēpa kreisi	ECelectricgatavošana	187,3	Wh/kg
	Priekšpuses vidū	ECelectricgatavošana	-	Wh/kg
	Priekšā pa labi	ECelectricgatavošana	186,5	Wh/kg
Enerģijas patēriņš plīts virsmai, aprēķināts uz kg		ECelectricplīts virsma	186,8	Wh/kg
Piemērotais standarts: EN 60350-2 Elektriskās mājsaimniecības ierīces ēdiena gatavošanai. 2. dāļa.Plīts virsmas — veiktspējas mērīšanas metodes
Ieteikumi enerģijas taupīšanai:• Lai panāktu vislabāko plīts virsmas efektivitāti, lūdzu, novietojiet pannu gatavošanas zonas centrā.• Vāka izmantošana saīsina gatavošanas laiku un ietaupa enerģiju, saglabājot siltumu.• Samaziniet šķidruma vai tauku daudzumu, lai saīsinātu gatavošanas laiku.• Sāciet gatavot ar augstu iestatījumu un samaziniet iestatījumu, kad ēdiens ir uzsilis.• Izmantojiet pannas, kuru diametrs ir tikpat liels kā atlasītās zonas grafiskais attēls.
