Typ produktu	Wentylator sufitowy z zestawem oświetleniowym
Marka	Create
Model	WINDLIGHT EASY AC
Zasilanie	220-240 V ~ 50 Hz
Liczba prędkości	3
Minimalna wysokość montażu	2,3 m (łopaty nad podłogą)
Minimalna odległość od ścian	76 cm
Zestaw oświetleniowy w zestawie	Tak
Typ żarówki	E27 (nie dołączona)
Sterowanie	Łańcuchy ciągnące
Maksymalne nachylenie sufitu	20°
Konserwacja	Miękka sucha szmatka, nie zginać łopat
Bezpieczeństwo	Odciąć zasilanie przed instalacją; nie używać ściemniacza; obowiązkowe uziemienie
Części zamienne	Uchwyt montażowy, łopaty, silnik, łańcuchy, zestaw oświetleniowy itp.
Naprawialność	Używać wyłącznie oryginalnych części zamiennych Create
Normy	Zgodny z WEEE (2012/19/UE) i RoHS (2015/863/UE)

Często zadawane pytania - WINDLIGHT EASY AC Create

Jaka jest minimalna wysokość montażu wentylatora?

Minimalna wysokość między podłogą a najniższym punktem łopat musi wynosić 2,3 metra. Ponadto łopaty muszą znajdować się co najmniej 76 cm od każdej ściany lub przeszkody.

Czy mogę zainstalować ten wentylator na pochyłym suficie?

Tak, wentylator może być zainstalowany na suficie nachylonym do 20°. Użyj dostarczonego pręta zawieszenia i postępuj zgodnie z instrukcjami montażu pod kątem.

Jak czyścić łopaty wentylatora?

Użyj miękkiej suchej szmatki do czyszczenia łopat. Nigdy nie zginać łopat i nie wkładać obcych przedmiotów między obracające się łopaty.

Co zrobić, jeśli wentylator wibruje lub hałasuje?

W przypadku nieprawidłowych wibracji użyj dostarczonego zestawu wyważającego. Umieść klips w kształcie litery U na krawędzi łopaty i przetestuj. W razie potrzeby dodaj samoprzylepne ciężarki. Upewnij się, że wszystkie śruby są dobrze dokręcone.

Czy mogę używać regulatora prędkości (ściemniacza) z tym wentylatorem?

Nie, nie używaj żadnego regulatora prędkości ani ściemniacza. Może to spowodować pożar, porażenie prądem lub uszkodzenie silnika. Używaj wyłącznie zatwierdzonych sterowników prędkości CREATE.

Jak odwrócić kierunek obrotów wentylatora?

Kierunek obrotów odwracany jest przez pociągnięcie odpowiedniego łańcucha ciągnącego (w zależności od modelu). Latem używaj kierunku przeciwnego do ruchu wskazówek zegara dla chłodzącego przepływu powietrza; zimą kierunku zgodnego z ruchem wskazówek zegara, aby rozprowadzać ciepło. Aby uzyskać więcej szczegółów, zapoznaj się z instrukcją.

Jaki typ żarówki stosować do zestawu oświetleniowego?

Zestaw oświetleniowy akceptuje żarówkę typu E27 (nie dołączona). Należy używać żarówki o odpowiedniej mocy (maksymalna nieokreślona, ale zazwyczaj 60W żarowa lub odpowiednik LED).

Co zrobić, jeśli wentylator nie włącza się?

Sprawdź, czy zasilanie jest prawidłowo podłączone i czy wyłącznik nadprądowy jest w pozycji włączonej. Upewnij się, że łańcuchy ciągnące są w pozycji ON. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym elektrykiem.

Czy mogę używać pilota z tym wentylatorem?

Nie, ten wentylator jest zaprojektowany do sterowania za pomocą łańcuchów ciągnących. Nie próbuj używać pilota ani przełącznika ściennego niezatwierdzonego przez CREATE, ponieważ unieważni to gwarancję i może być niebezpieczne.

Jak zamontować zestaw oświetleniowy?

Najpierw zainstaluj żarówkę (E27 nie dołączona), a następnie przymocuj szklany klosz do silnika, wkładając kołnierz w oprawę i zatrzaskując sprężynowe zaciski. Postępuj zgodnie ze szczegółowymi instrukcjami zawartymi w dokumentacji, aby prawidłowo zamontować.

INSTRUKCJA OBSŁUGI WINDLIGHT EASY AC Create

Instrukcje bezpieczeństwa 55

Wymagania dotyczące lokalizacji i instalacji 55

Problemy mechaniczne 55

Problemy elektryczne 56

Przestrogi i ostrzeżenia 56

Lista części 56

Połączenie elektryczne 57

Instrukcje instalacji 57

Przygotowanie instalacji 57

Po instalacji 58

Mocowanie wspornika montażowego 58

Zamontuj i zawieś wentylator 59

Zespół ostrza 60

Instalowanie zestawu oświetleniowego 60

Montaż rozety 61

Montaż łańcuchowy 61

Dziękujemy za wybranie naszego wentylatora sufitowego. Przed użyciem urządzenia i aby zapewnić jak najlepsze użytkowanie, prosimy o dokładne zapoznanie się z niniejszą instrukcją.

Środki ostrożności zawarte w tym dokumencie zmniejszają ryzyko śmierci, obrażeń i porażenia prądem, jeśli są właściwie przestrzegane. Instrukcję należy przechowywać w bezpiecznym miejscu do wykorzystania w przyszłości, wraz z pełną kartą gwarancyjną, dowodem sprzedaży i opakowaniem. Jeśli dotyczy, przekaż tę instrukcję następnemu właścicielowi urządzenia. Zawsze przestrzegaj podstawowych zasad bezpieczeństwa i środków zapobiegania wypadkom podczas korzystania z urządzenia elektrycznego. Nie ponosimy żadnej odpowiedzialności za naruszenie tych wymagań przez klienta.

INSTRUKCJE BEZPIECZEŃSTWA

Podczas korzystania z jakiegokolwiek urządzenia elektrycznego należy zawsze przestrzegać podstawowych zasad bezpieczeństwa.

• To urządzenie nie jest przeznaczone do użytku przez osoby o ograniczonej niepełnosprawności fizycznej, sensorycznej lub umysłowej lub bez doświadczenia i wiedzy, chyba że znajdują się one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z tym niebezpieczeństwa.
• Dzieci nie rozpoznają niebezpieczeństwa, które mogą wystąpić podczas obsługi wentylatora sufitowego
• Trzymaj dzieci z dala od wentylatorów sufitowych.
• Nie wystawiaj wentylatora sufitowego na działanie deszczu lub wilgoci. Nie używaj wentylatora sufitowego na zewnątrz lub mokrymi rękami.

WYMAGANIA DOTYCZĄCE LOKALIZACJI I INSTALACJI

PROBLEMY MECHANICZNE

• Zgodnie z przepisami bezpieczeństwa najniższy punkt łopatki wentylatora musi znajdować się co najmniej 2,3 m (7 stóp) nad ziemią.
• Upewnij się, że wybrane miejsce nie pozwala na kontakt obracających się łopatek wentylatora z niczym.
• Upewnij się, że legary sufitowe są solidne, duże i wystarczająco mocne, aby utrzymać ciężar wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, upewnij się, że wspornik montażowy wentylatora jest podłączony bezpośrednio do konstrukcji budynku. NIE montuj go w skrzynce rozdzielczej.
• Wspornik montażowy musi być mocno przykręcony do konstrukcji nośnej, na przykład do stropu betonowego, konstrukcji stalowej lub ramy drewnianej. W przypadku dodania drewnianej ramy należy ją mocno przybić gwoździami lub przykręcić między dwiemą krokwiami.
• Aby zmniejszyć ryzyko obrażeń ciała i uszkodzenia mienia, nie zginaj ani nie uszkadzaj pręta wentylatora ani łopatek podczas ich przenoszenia lub montażu.
• Upewnij się, że wentylator sufitowy jest bezpiecznie przymocowany do sufitu. Wszystkie śruby dociskowe należy sprawdzić iw razie potrzeby dokręcić przed uruchomieniem wentylatora.

PROBLEMY ELEKTRYCZNE

• Zawsze wyłączaj zasilanie przed naprawą wentylatora sufitowego i wyłączaj wyłącznik, który zasila światło. Aby uniknąć możliwego porażenia prądem, upewnij się, że prąd jest wyłączony na skrzynce bezpieczników lub panelu wyłączników automatycznych przed podłączeniem przewodów.
• Wentylator, wspornik montażowy i zestaw oświetleniowy muszą być uziemione. Upewnij się, że wszystkie splatane połączenia są odpowiednio izolowane.
• Sprawdź i potwierdź, że wszystkie połączenia są prawidłowe i bezpieczne. Po wykonaniu wszystkich połączeń elektrycznych wszystkie kable należy przechowywać w uporządkowany sposób.
• Nie próbuj sterować wentylatorem za pomocą przełącznika ściennego lub pilota, który nie jest zatwierdzony przez producenta do użytku z tym wentylatorem. NIE używaj kontrolera półprzewodnikowego. Użycie niezatwierdzonego pilota lub przełącznika ściennego spowoduje unieważnienie gwarancji.
• Nie podłączaj wentylatora sufitowego do ściemniacza lub ściemniacza.

PRZESTROGI I OSTRZEŻENIA

• Używaj tylko części zamiennych CREATE.
• Aby zmniejszyć ryzyko obrażeń ciała, należy podłączyć wentylator bezpośrednio do konstrukcji wsporczej budynku zgodnie z niniejszą instrukcją i używać wyłącznie dostarczonego sprzętu.
• Aby uniknąć możliwego porażenia prądem, przed zainstalowaniem wentylatora odłącz zasilanie, wyłączając wyłączniki w skrzynce gniazdowej i powiazany przełącznik ścienny.
• Całe okablowanie musi być zgodne z krajowymi i lokalnymi przepisami elektrycznymi oraz ANSI/NFPA 70. Jeśli nie znasz okablowania, skontaktuj się z wykwalifikowanym elektrykiem.
• Aby zmniejszyć ryzyko obrażeń ciała, nie zginaj systemu mocowania łopatek podczas instalacji, wyważania lub czyszczenia wentylatora. Nigdy nie wkładaj ciał obcych między obracające się łopatki wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub uszkodzenia silnika, nie należy używać z tym wentylatorem półprzewodnikowego regulatora prędkości. Używaj tylko elementów sterujących predkościa CREATE

Notatka: Ważne środki ostrożności i instrukcje zawarte w niniejszej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Należy rozumieć, że zdrowy rozsądek i ostrożność są niezbędnymi czynnikami przy instalacji i eksploatacji tego wentylatora.

LISTA CZĘŚCI

Uchwyt montażowy

Floron

Zaczep ostrza

Cholewka

Ostrza

Kołki rozporowe

Silnik

Tulipany

Wiezy

POŁĄCZENIE ELEKTRYCZNE

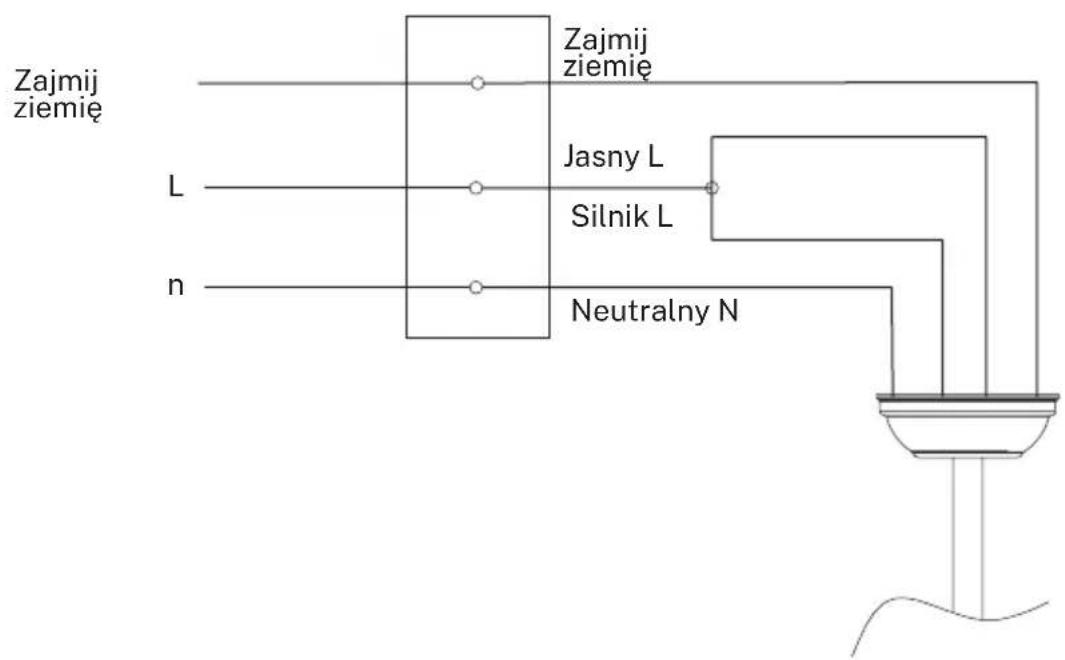

- Wykonaj połączenie między przewodami instalacji elektrycznej domu a przewodami silnika wentylatora, postępując zgodnie z poniższymi instrukcjami.

INSTRUKCJE INSTALACJI

• Zaznacz prawidłowe położenie otworów i zamocuj wspornik montażowy za pomocą śrub z metalowymi kołkami lub śrub i podkładek odpowiednich do wybranego rodzaju sufitu.
• Przed zawieszeniem wentylatora sprawdź poprawność montażu wspornika. Ta płyta musi podtrzymywać cały ciężar wentylatora.

PRZYGOTOWANIE INSTALACJI

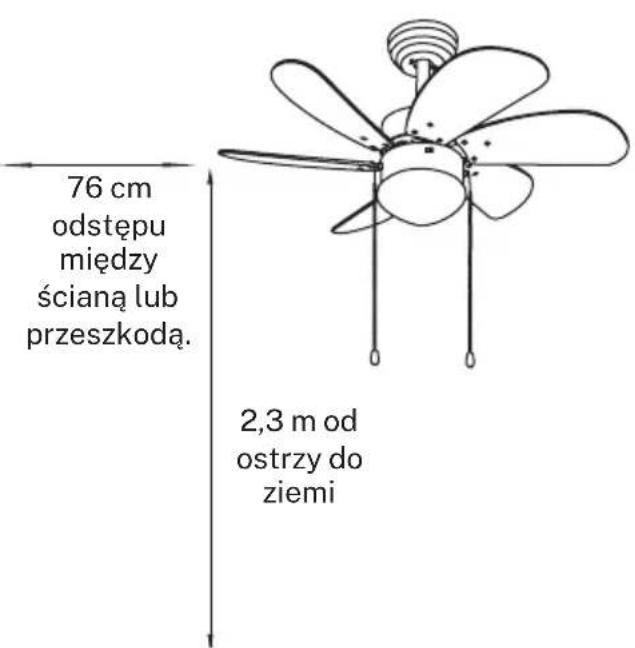

• Aby uniknąć obrażeń ciała i uszkodzeń, upewnij się, że miejsce do zawieszenia ostrzy pozostawia odstęp 2,3 m od podłoża i 76 cm od wszelkich ścian lub przeszkód.
• Upewnij się, że wspornik montażowy jest bezpiecznie przymocowany do konstrukcji budynku i może uttrzymać cały ciężar wentylatora.

PO INSTALACJI

- Odkręć śrubę sztycy, wyjmując kołek i przełoż zwieńczenie (formowanie korony) i maskę przez wieszak. Następnie poprowadź przewody silnika wentylatora przez wnętrze wieszaka. Dokręć wieszak do silnika i włóż śrubę i kołek.

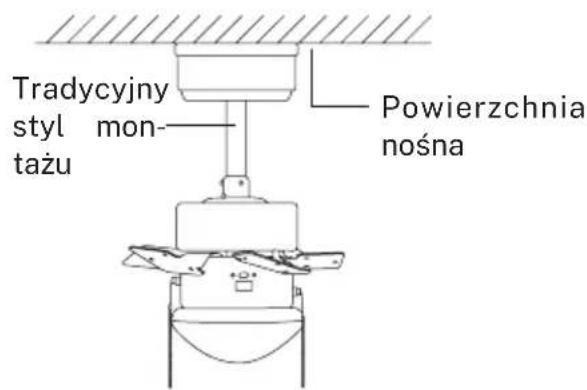

Standardowy uchwyt zwisa z sufitu za pomocą drążka.

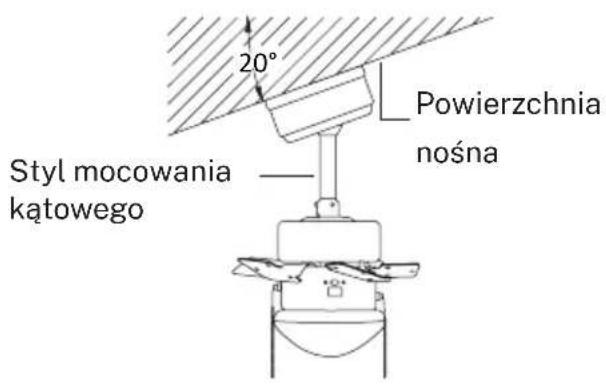

Montaż pod kątem jest zalecany w przypadku sufitu sklepionego lub pod kątem.

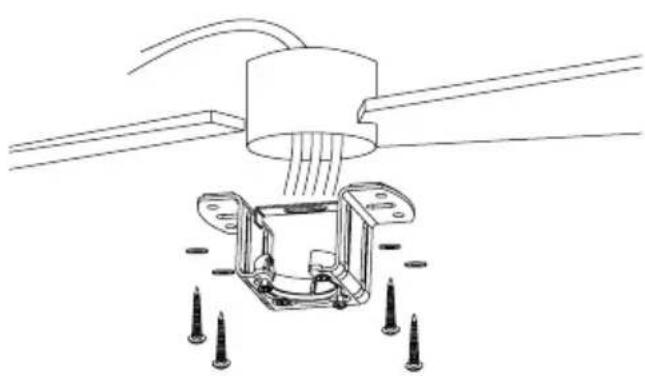

MOCOWANIE WSPORNIKA MONTAŻOWEGO

- Skrzynka wylotowa i belka muszą być bezpiecznie zamontowane i zdolne do niezawodnego utrzymania co najmniej ciężaru wentylatora.

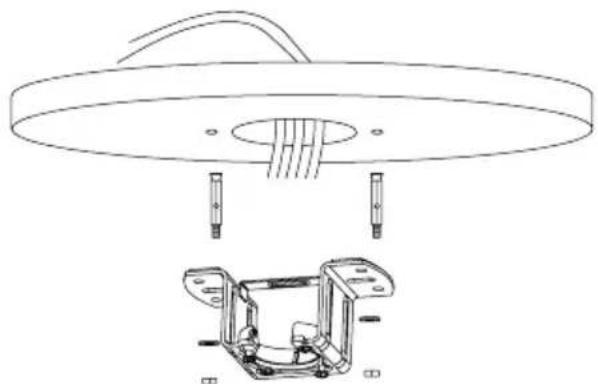

Bezpiecznie przymocuj wspornik montażowy za pomocą wkrętów do drewna i podkładek do połączeń sufitowych.

Wywierć otwory wiertłem 8mm w zależności od długości wkrętów rozporowych. Następnie przymocuj wspornik montażowy do sufitu za pomocą wkrętów rozporowych.

Nie mocuj wspornika montażowego bezpośrednio do sufitu o grubości mniejszej niż 10 mm, aby uniknąć ryzyka poluzowania śruby.

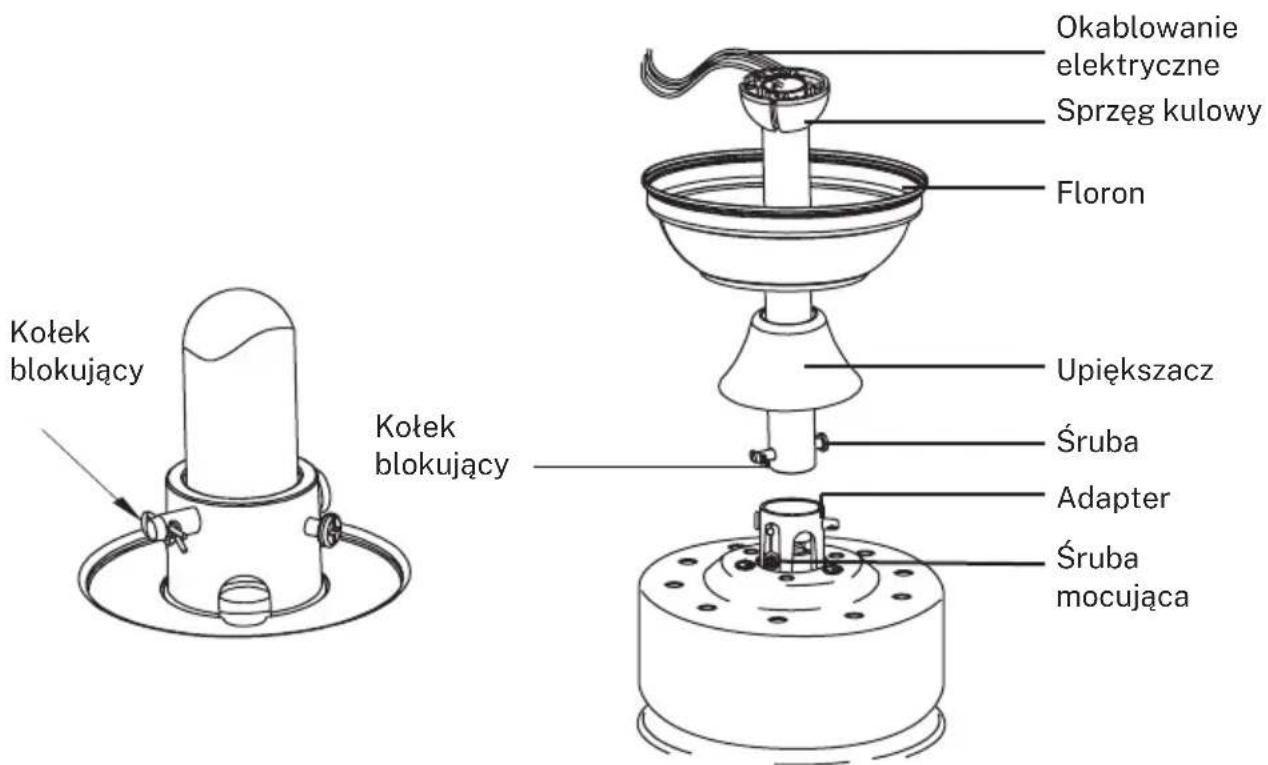

ZAMONTUJIZAWIEŚWENTYLATOR

• Jeśli chcesz wydłużyć długość zawieszenia wentylatora, musisz usunąć wiszącą kulę z dostarczonego pręta, aby użyć jej z prętem przedłużającym (w zestawie).
  (Jeśli chcesz użyć pręta, postępuj zgodnie z poniższymi instrukcjami.)
• Aby zdjąć wiszącą kulę, poluzuj śrubę dociskową wiszącej kuli i wyjmij kołek i śrubę. Opuść wiszącą kulę i wyjmij kołek blokujący. Wysuń wiszącą kulę z oryginalnego drążka i zsuń ją w dół najdłuższego drążka (należy zauważyć, że górna część drążka ma otwór na śrubę ustalającą, użyj tego otworu podczas wkładania śruby ustalającej).
• Włóż kołek blokujący do górnej części przedłużonego pręta i podnieś wiszącą kulę.
• Upewnij się, że kołek blokujący jest wyrównany z otworami po wewnętrznej stronie wiszącej kuli, mocno dokręć śrubę ustalającą.
  Wskazówka: Aby ułatwić wprowadzanie drutów do pręta, owiń je taśmą izolacyjną. Pomoże to utrzymać je razem, gdy włóżysz je do paska.
• Poluzuj śruby dociskowe i podkładkę na górze obudowy silnika. Usuń szpilki z paska (jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez pręt.
• Przełoż kable przez szynę i wyciągnij nadmiar kabli z górnej części szyny, aby je dokręcić.
• Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby dociskowe i podkładki.
• Opuść płetwę do obudowy silnika.

ZESPÓŁ OSTRZA

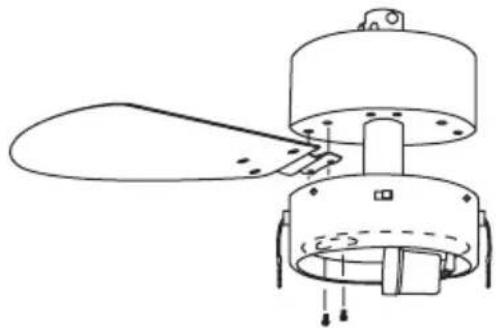

Wyrównaj otwory we wsporniku ostrza z otworami w ostrzach i korpusie silnika i wkręć je na miejsce, ale nie dokręcaj śrub, dopóki wszystkie nie znajdą się na swoim miejscu i nie zostaną wkręcone.

①

• Sprawdź poprawność działania wentylatora sufitowego, sprawdzając, czy nie ma dziwnych ruchów lub niewspółosiowości w żadnej części wentylatora.
• W przypadku pojawienia się wszelkiego rodzaju buczenia/wibracji, można przystąpić do regulacji ostrzy za pomocą zestawu antypoślizgowego.
• Zestaw antypoślizgowy posiada samoprzylepne ciężarki i klipsy w kształcie litery U.
• Wyłącz wentylator sufitowy.
• Możesz umieścić klips na środku dowolnego ostrza i sprawdzić, czy drgania się zmniejszają.
• Włącz wentylator i sprawdź. Jeśli nie ma zmian, wyłącz wentylator i dodaj kolejny.

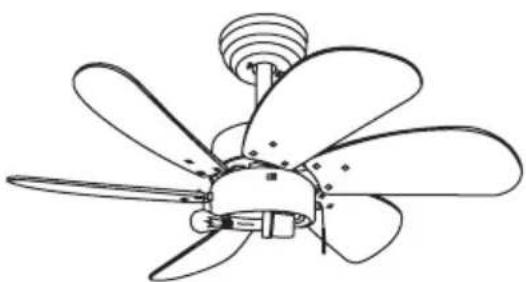

INSTALOWANIE ZESTAWU OŚWIETLENIOWEGO

- Zainstaluj żarówkę (brak w zestawie).

- Przymocuj klosz do silnika, wkładając szklaną szyjkę do oprawy oświetleniowej, utrzymując dwa zaciski sprężynowe wewnątrz szklanej szyjki. Pociągnij klosz szklany w kierunku trzeciego zacisku sprężynowego. Wciśnij trzeci zacisk, aby zmieścił się w szkle i popchnij szkło w kierunku uchwytu.

- Zamontuj ozdobny brelok i łańcuszki przedłużające z torby na sprzęt do łańcuszków wentylatora, wkładając koniec łańcuszka do ogniwa łańcucha. Upewnij się, że łańcuchy są zabezpieczone, pociągając lekko za oba łańcuchy na sprzęgu.

MONTAŻ ROZETY

• Podnieś rozetę do wspornika montażowego i wyrównaj poluzowane śruby wspornika montażowego z otworami w rozecie.
• Obróć płetwę, aby dostosować. Ponownie wkręć śruby i zabezpiecz śrubokrętem.
• Po przymocowaniu wspornika montażowego do skrzynki przyłączeniowej można przystąpić do zawieszenia wentylatora.
• Trzymaj mocno wentylator obiema rękami. Przełoż pręt przez otwór wspornika montażowego i pozwól kulce spocząć na wsporniku montażowym.
• Obróć zaczep kulowy, aż zrówna się z wypustką na wsporniku montażowym.
• Wskazówka: Ktoś inny powinien pomóc ci utrzymać drabinę i wręczyć ci wentylator po wejściu na nią.

MONTAŻ ŁAŃCUCHOWY

Zaczep kołek na końcu łańcucha w otworze i pociągnij, aby go dokręcić. Następnie możesz włączyć go do prądu i cieszyć się nowym wentylatorem.

Zgodnie z dyrektywami: 2012/19 / UE i 2015/863 / UE w sprawie ograniczenia stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym, a także ich usuwania. Symbol z przekreślonym pojemnikiem na śmieci pokazany na opakowaniu oznacza, że produkt pod koniec okresu użytkowania będzie zbierany jako osobny odpad. Dlatego każdy produkt, który osiągnął koniec okresu użytkowania, musi zostać dostarczony do wyspecjalizowanych centrów usuwania odpadów w celu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego lub zwrócony do sprzedawcy przy zakupie podobnego nowego sprzętu, w jednym dla jednej bazy. Właściwa selektywna zbiórka w celu późniejszego uruchomienia sprzętu przeznaczonego do recyklingu, obróbki i utylizacji w sposób przyjazny dla środowiska pomaga zapobiegać potencjalnym negatywnym skutkom dla środowiska i zdrowia oraz optymalizuje recykling i ponowne użycie elementy składające się na urządzenie. . Niewłaściwe usunięcie produktu przez użytkownika oznacza nałożenie sankcji administracyjnych zgodnie z prawem.
