INSTRUKCJA OBSŁUGI BG7000 BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka ściennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
  • Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.
• Nie podłączaj urządzenia do dimmerpada.
  • Zainstaluj urządzenie w dobrze wentylowanym miejscu.
• To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnią, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Dysza będzie bardzo gorąca, niebezpieczeństwo poparzenia i obrażeń!

• Czasami bardzo gorące krople płynu mogą wylatywać podczas pracy. Dlatego nigdy nie celuj bezpośrednio w osoby lub zwierzęta i zachowaj minimalną odległość 3 metra od dyszy.
• Lokalizacja urządzenia musi być niepalna i niewrażliwa na ciepło.
• Zachowaj minimalną odległość 1 metra od wszystkich łatwopalnych przedmiotów i przedmiotów wrażliwych na ciepło.
• Nigdy nie wskazywać silnych źródeł zapłonu, takich jak ogień lub efekty pirotechniczne.
• Nie połykać płynu. Trzymaj z dala od dzieci. W przypadku kontaktu z oczami spłukać dużą ilością wody. Skonsultuj się z lekarzem, jeśli przypadkowo połknąłeś jakiś płyn.
• Rozlany płyn lub spryskane krople płynu mogą spowodować niebezpieczeństwo poślizgu. Zebrać płyn i zutylizować zgodnie z przepisami.

OSTRZE ZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 10 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedzt wie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych poniżej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiaśt tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i z drowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoze chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe in formacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jak akolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regułowany zasilacz.

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

INSTALACJA

KROK 1: Umieść urządzenie na płaskiej i odpowiednio dużej powierzchni. Upewnij się, że zastosowałeś hamulce urządzenia.

KROK 2: Sprawdź, czy wszystkie zawory spustowe są zamknięte.

KROK 3: Wlej płyn do baniek. Wypełnij do zaznaczonej linii, nie przepełniaj, ponieważ może to trwale uszkodzić urządzenie.

KROK 4: Podłącz urządzenie do gniazda zasilania za pomocą dostarczonego przewodu zasilającego.

KROK 5: Włącz urządzenie, ustaw przełącznik zasilania w pozycji „ON”. Na wyświetlaczu LCD pojawi się „READY”.

KROK 6: Aby rozpocząć produkcję baniek, naciśnij „LOCK” na ekranie, a następnie wybierz poziom wyjściowy „UP” lub „DOWN”. Aby przestać produkować bąbelki, ponownie naciśnij „LOCK”.

KROK 7: Użyj przełączników zasilania jednopoziomowego, aby włączyć / wyłączyć pojedynczy poziom.

KROK 8: Wyłącz urządzenie, ustaw przełącznik zasilania w pozycji „OFF”.

KROK 9: Przed transportem urządzenia, opróżnij korki płynu, otwierając zawory spustowe.

OSTRZEZENIE! Używaj tylko oryginalnego płynu do baniek Beamz! (160,574, 160,575, 160,577 i 160,689). Gwarancja zostanie unieważniona, jeśli zastosowany zostanie jakikolwiek inny rodzaj cieczy, niewłaściwe użycie płynu może doprowadzić do awarii urządzenia i awarii.

DZIAŁANIE

Gdy na wyświetlaczu pojawi się „READY”, możesz zacząć wytwarzać banki i regulować ustawienia za pomocą wyświetlacza LCD.

MENU	OPIS
Man Vol Out xxx%	Ustaw wyrzut w zakresie od 0% do 100% za pomocą przycisków W górę / W dół.
Interval Set xxxS	Ustaw interwał od 1 do 100S za pomocą przycisków W górę / W dół.
Duration Set xxxS	Ustaw czas trwania od 1 do 100S za pomocą przycisków Up / Down
Volume Out xxx%	Ustaw głośność w zakresie od 0 do 100% za pomocą przycisków W górę / W dół.
DMX 512 #xxx	Dostosuj adres DMX do sterowania DMX za pomocą przycisków W górę / W dół.
Wind For Class xx	Dostosuj moc wiatru podczas funkcji w zakresie 0–100% za pomocą przycisków W górę / W dół.
Angel Set xx%	Włącz / wyłącz bezprzewodowy pilot
Wireless	Włączanie/wyłączanie bezprzewodowego pilota zdalnego sterowania

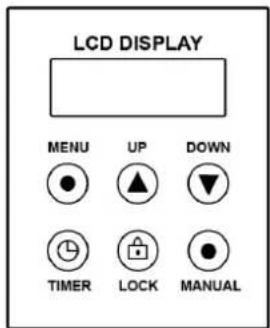

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL

PILOT BEZPRZEWODOWY

1: Wyłącz

2:Wyłącz

3: Wyłącz

4: Włącz

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego ur ządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

UWAGAI Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

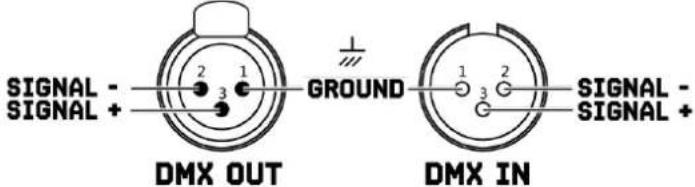

SIGNAL - SIGNAL + DMX OUT GROUND 1 2 3 1 2 3 SIGNAL - SIGNAL + DMX IN

1 2 3 120 OHM TERMINATOR

KANALY DMX

KANAT	FUNKCJA	WARTOSC	OPIS
1	Aktywuj	000-005	Brak funkcji
		001-255	Aktywacja kanału 2
2	Pęcherzyki	000-025	Wyłączone
		026-255	Włącz, produkcja pęcherzyków powietrza

CZYSZCZENIE

Zalecamy często czyszczenie urządzenia.

UWAGA! Wewnątrz urządzenia nie ma żadnych części wymagających serwisowania, z wyjątkiem bezpiecznika. Naprawy i czynności serwisowe mogą być wykonywane wyłącznie przez autoryzowanych sprzedawców.

OSTRZEZENIE! Odłączyć od zasilania przed rozpoczęciem czynności konserwacyjnych!

• Upewnij się, że płyn nie jest zanieczyszczony.
- Upewnij się, że otwory wentylacyjne nie są zatkane przez kurz. W razie potrzeby usuń kurz.
- Upewnij się, że urządzenie nie może się przegrzać.
- Natychmiast wytrzeć rozlany płyn. Wilgoć i płyn mogą trwale uszkodzić elektryczne elementy urządzenia.
- Jeśli zainstalujesz urządzenie, upewnij się, że zapewnione jest stałe zasilanie powietrzem bez mgły. Chłodzące powietrze o zbyt wysokim stężeniu mgły (bardzo często w klubach i dyskotekach) może skropić się wewnątrz urządzenia i spowodować uszkodzenie wilgoci.
- Do czyszczenia powierzchni urządzenia użyj odpowiedniego, bezrozpuszczalnikowego środka czyszczącego.
- Zaleca się uruchamianie urządzenia co miesiąc, aby uzyskać najlepszą wydajność i stan wyjściowy.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

FLIBE X

Procedura:

Krok 1: Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą śrubokręta montażowego.

Krok 2: Usuń stary bezpiecznik z uchwytu bezpiecznika.

Krok 3: Zainstaluj nowy bezpiecznik w uchwycie bezpiecznika.

Krok 4: Wymień uchwyt bezpiecznika w obudowie.

TECHNICAL SPECIFICATIONS

Rated voltage : 220-240VAC, 50/60Hz

Power Consumption : 420Watt

DMX Channels :1,2

DMX Connector : 3-pin XLR

Dimensions : 520 x 930 x 1520mm

Weight : 73,50kg
